Criando um MVE Integrado com Aruba Usando uma Tag de Sistema

Este tópico descreve como criar e configurar um(a) Megaport Virtual Edge (MVE) com Aruba EdgeConnect SD-WAN usando uma tag de sistema.

A configuração da tag de sistema simplifica a implantação de MVE ao automatizar várias tarefas de configuração necessárias. Este método executa automaticamente essas tarefas:

• Permite que o Aruba Orchestrator aprove e configure o EC-V recém-descoberto sem intervenção do usuário.
• Atualiza o Orchestrator para a versão 9 ou posterior.
• Registra o MVE no Portal e no Orchestrator.
• Atribui as associações de grupo e funções apropriadas ao MVE.
• Aplica a configuração do MVE usando suas configurações personalizadas de implantação.
• Cria um EdgeConnect (EC-V).

Aviso

No Orchestrator, um MVE da Megaport é chamado de Aruba EdgeConnect (EC-V). Os termos EC-V e MVE são usados de forma intercambiável neste tópico.

Antes de começar, você precisa de contas de usuário com permissões de pedido que forneçam acesso ao Megaport Portal e ao Aruba.

Para mais informações sobre como configurar uma conta da Megaport, veja Criando uma Conta.

Para mais informações sobre como criar um MVE integrado com Aruba manualmente, consulte Criando um MVE Integrado com Aruba Manualmente.

Dica

A Aruba fornece documentação sobre seu produto SD-WAN, incluindo o Orchestrator e conexões em nuvem, em Aruba (SilverPeak) Documentação.

Etapas Básicas

As etapas básicas de configuração usando uma tag de sistema são:

• Obtenha uma licença da Aruba.
• Crie um modelo de pré-configuração no Aruba Orchestrator. O modelo inclui uma tag de sistema.
• Crie o MVE da Aruba no Megaport Portal, atribuindo a tag de sistema ao MVE. O Orchestrator configurará o MVE usando os parâmetros de implantação especificados no modelo.

As próximas seções fornecem detalhes.

Licenciamento

Antes de criar um MVE no Megaport Portal, você precisa comprar uma licença válida do EdgeConnect SD-WAN da Aruba. Todas as licenças são gerenciadas pelo Aruba Cloud Portal.

Criando um Modelo de Pré-Configuração

As tags de sistema do Aruba Orchestrator identificam um modelo de pré-configuração exclusivo usado para registrar o MVE no Cloud Portal e no Orchestrator, e permitem que o Orchestrator aceite e configure automaticamente o appliance MVE recém-descoberto.

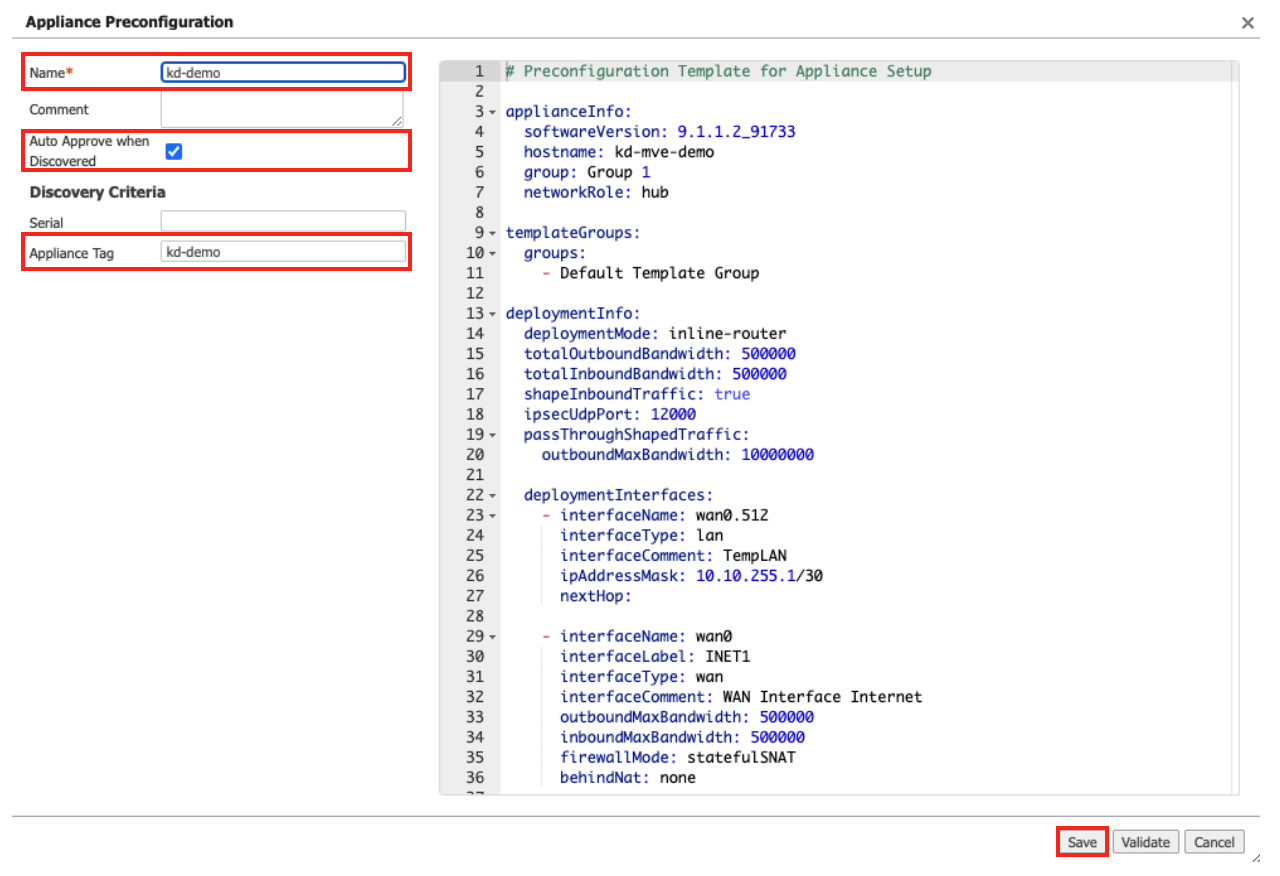

Para pré-configurar um modelo

1. Faça login no Aruba Orchestrator.
2. Escolha Configuration > Overlays & Security > Discovery > Preconfiguration.

3. Clique em New.



4. Nomeie o modelo.

5. Ative a opção Auto Approve when Discovered.
6. Insira o nome da Tag de Sistema/Appliance a ser usado como o identificador exclusivo para associar ao MVE. Por exemplo, aruba-test-1. Anote a tag de sistema para uso posterior no Megaport Portal. O Orchestrator corresponderá a essa tag ao MVE durante a descoberta.
7. Insira os parâmetros específicos de implantação modificando os valores de script no lado direito da página. O script de exemplo aplica automaticamente essas configurações de implantação:
   • Atualiza o dispositivo para a versão de software 9.x especificada.
   • Atribui funções e associações de grupo apropriadas ao appliance.
   • Converte o dispositivo para o modo roteador inline.
   • Cria uma interface do lado da LAN.
   • Atribui cálculos de largura de banda do lado da WAN com base no dimensionamento do MVE.
   • Habilita as configurações de firewall SNAT (stateful source NAT) na interface voltada para a WAN pública.
8. Exclua quaisquer parâmetros não utilizados.
9. Clique em Validate para testar a configuração.
10. Clique em Save.

Depois de salvar o modelo, você estará pronto para criar o MVE no Megaport Portal.

Criando um MVE no Megaport Portal

Antes de criar um MVE, você precisa determinar a melhor localização - uma que suporte o MVE e esteja na área metropolitana mais compatível. Você pode conectar várias localidades a um único MVE. Para detalhes de localizações, consulte Planejando Sua Implantação.

Você pode implantar vários MVEs dentro da mesma área metropolitana por motivos de redundância ou capacidade.

Para criar um MVE

1. No Megaport Portal, vá para a página Serviços.

2. Clique em Criar MVE.


3. Selecione o local do MVE.

   Selecione uma localização geograficamente próxima à sua filial de destino e/ou localidades on-premises.

   O país escolhido deve ser um mercado no qual você já esteja registrado.

   Se você ainda não registrou um mercado de cobrança no local onde implantará o MVE, siga o procedimento em Habilitando Mercados de Cobrança.

   Para pesquisar seu mercado local na lista, insira um país no Filtro de Países ou um detalhe da região metropolitana no filtro de Pesquisa.

4. Selecione uma zona de diversidade. Você pode selecionar Vermelho ou Azul, ou selecionar Auto e deixar que a Megaport escolha a zona para você. A zona de diversidade selecionada ou alocada será exibida nos detalhes de localização ao longo do restante do provisionamento e na página de resumo no final.
   Para mais informações, consulte Diversidade MCR e MVE.



5. Clique em Próximo.

6. Selecione Aruba EC-V e a versão do software.

7. Especifique os detalhes do MVE:

   • Nome do MVE – Insira um nome para o MVE que seja facilmente identificável, especialmente se você planeja provisionar mais de um. Esse nome aparecerá no Megaport Portal.

   • Tamanho – Selecione um tamanho na lista suspensa. A lista exibe todos os tamanhos que correspondem à capacidade da CPU no local selecionado. Os tamanhos suportam diferentes números de conexões simultâneas, e as métricas de produto dos parceiros variam ligeiramente. Para detalhes sobre dimensionamento, consulte Planejando Sua Implantação.

     Aviso

     Contas gerenciadas por parceiros podem associar uma Oferta de Parceiro a um serviço com uma assinatura mínima de 12 meses. Para mais informações, consulte Associando uma Oferta a um Serviço.

   • Referência de Nível de Serviço (opcional) – Especifique um número identificador exclusivo para o MVE a ser usado para fins de cobrança, como um número de centro de custo ou um ID exclusivo de cliente. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.

   • Nome da Conta do Orchestrator – Insira o nome da conta no Aruba Orchestrator. Para visualizar seu nome de conta, faça login no Orchestrator e escolha Orchestrator > Licensing | Cloud Portal.

   • Chave da Conta – Insira a chave da conta no Aruba Orchestrator. A chave está vinculada ao nome da conta. Para visualizar sua chave de conta, faça login no Orchestrator e escolha Orchestrator > Licensing | Cloud Portal. Se uma chave não estiver visível no Orchestrator, clique em Generate Account Key.


   • Tag do Sistema – As tags de sistema do Aruba Orchestrator e os modelos de pré-configuração registram o EC-V no Cloud Portal e no Orchestrator, e permitem que o Orchestrator aceite e configure automaticamente os appliances EC-V recém-descobertos. Insira a Tag de Sistema que você especificou ao criar o modelo de pré-configuração no Orchestrator.

   • Interfaces Virtuais (vNICs) – Cada MVE é configurado com uma vNIC chamada Data Plane por padrão. Para alterar o nome, basta digitar sobre o texto Data Plane.

     Você pode adicionar um total de cinco vNICs ao MVE, incluindo a vNIC adicionada por padrão.

     Para adicionar uma vNIC:

     • Clique em + Adicionar.



     • Insira um nome para a vNIC.



     Aviso

     Se você quiser aumentar ou diminuir o número de vNICs neste MVE após ele ter sido implantado, será necessário excluir todo o MVE e recriá-lo. Não é possível adicionar ou excluir vNICs em um MVE implantado.

   • Prazo Mínimo – Selecione SemPrazo Mínimo, 12 Meses, 24 Meses ou 36 Meses. Prazos mais longos resultam em uma taxa mensal mais baixa. 12 Meses é selecionado por padrão.
     Para mais informações sobre termos de contrato, consulte MVE Pricing and Contract Terms.

     Aviso

     Contas de parceiros e gerenciadas por parceiros selecionam assinaturas de MVE em vez de termos de contrato de MVE.

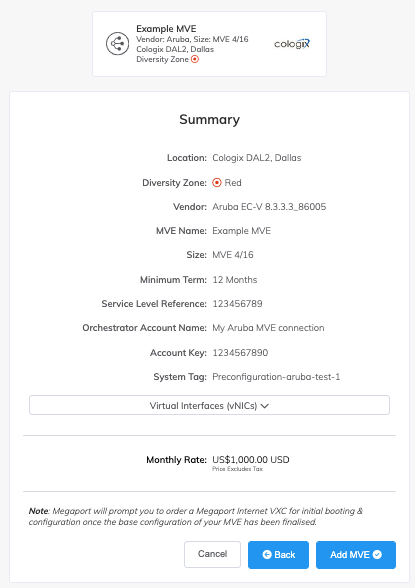

8. Clique em Próximo para visualizar a página de Resumo.
   A taxa mensal é baseada no local e no tamanho.

9. Confirme a configuração e os preços e clique em Adicionar MVE.
   Você será solicitado a criar uma conexão Megaport Internet. Uma conexão Megaport Internet fornece conectividade e permite que o MVE se registre e se comunique com a rede de sobreposição SD-WAN da Aruba.

Para criar a conexão Megaport Internet

1. Clique em Criar Megaport Internet para continuar (recomendado) ou clique em Agora Não para provisionar o acesso à internet posteriormente.

   Aviso

   O MVE requer conectividade com a internet. Você pode provisionar uma conexão Megaport Internet ou fornecer seu próprio acesso à internet.

2. Selecione a Porta de destino (o roteador de internet).
   A terminação B de uma conexão Megaport Internet pode estar em qualquer lugar no mesmo país que o MVE de origem.
   Você pode filtrar por zona de diversidade ou selecionar para visualizar todos.

3. Clique em Próximo.

4. Especifique os detalhes da conexão:

   • Nome da Conexão – O nome da sua conexão Megaport Internet que será exibido no Megaport Portal.

   • Referência de Nível de Serviço (opcional) – Especifique um número identificador exclusivo para a conexão Megaport Internet a ser usado para fins de cobrança, como um número de centro de custo ou um ID exclusivo de cliente. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura.

     Dica

     Use os mesmos números de referência de nível de serviço para a conexão Megaport Internet e MVE para ajudar a identificar o par correspondente na sua fatura.

   • Limite de Taxa – A velocidade da sua conexão em Mbps. O limite de velocidade é ajustável de 20 Mbps a 10 Gbps, em incrementos de 1 Mbps. Você pode alterar a velocidade conforme necessário após criar a conexão Megaport Internet. Os detalhes da cobrança mensal são exibidos com base na localização e no limite de velocidade.

   • Estado VXC – Selecione Habilitado ou Desligado para definir o estado inicial da conexão. Para mais informações, consulte Desligando um VXC para Testes de Failover.

     Aviso

     Se você selecionar Desativado, o tráfego não fluirá por este serviço e ele se comportará como se estivesse inativo na rede da Megaport. A cobrança por este serviço permanecerá ativa e você ainda será cobrado por esta conexão.

   • vNIC da Terminação A – Especifique uma vNIC na lista suspensa. A lista reflete as vNICs que você definiu ao criar o MVE.

   • VLAN Preferida da Terminação A (opcional) – Especifique um VLAN ID não utilizado para esta conexão.
     Este deve ser um VLAN ID exclusivo neste MVE e pode variar de 2 a 4093. Se você especificar um VLAN ID que já está em uso, o sistema exibirá o próximo número de VLAN disponível. O VLAN ID deve ser exclusivo para continuar com o pedido. Se você não especificar um valor, a Megaport atribuirá um.

     Alternativamente, você pode clicar em Desmarcar. Essa seleção remove a marcação de VLAN para esta conexão e ela será configurada sem um VLAN ID.

   • Prazo Mínimo – Selecione SemPrazo Mínimo, 12 Meses, 24 Meses ou 36 Meses. Prazos mais longos resultam em uma taxa mensal mais baixa. 12 Meses é selecionado por padrão.
     Observe as informações na tela para evitar taxas de rescisão antecipada (ETF). Consulte Pre’xos e Termos Contratuais do Megaport Internet e Cobrança de VXC, Megaport Internet e IX para mais informações.



5. Clique em Próximo para prosseguir para o resumo dos detalhes da conexão.

6. Clique em Adicionar VXC para solicitar a conexão.

7. Clique em Fazer Pedido.

8. Se você tiver um código promocional, clique em Adicionar Código Promocional, insira-o e clique em Adicionar Código.

9. Clique em Pedir Agora.

Solicitar um MVE provisiona o appliance e atribui endereços IP da SDN da Megaport. O provisionamento do MVE leva apenas alguns minutos para ser concluído. O processo de provisionamento inicia um MVE após descobri-lo e aprová-lo usando a tag de sistema.

Visualizando o MVE

Você pode visualizar o MVE no Orchestrator e no Megaport Portal.

Visualizando no Orchestrator

O MVE agora é gerenciado via Aruba Orchestrator e pode ser visualizado na lista de Discovered Devices.

Para visualizar um MVE no Orchestrator

1. Faça login no Orchestrator.
2. Escolha Orchestrator > Configuration > Deployment.
3. Clique no ícone de edição ao lado do appliance.

Conforme você adiciona à sua rede, pode clonar e modificar o modelo para reutilizá-lo com outras implantações de EC-V, atribuindo a cada EC-V uma tag de sistema exclusiva.

Visualizando no Megaport Portal

Depois de criar o MVE, você pode visualizá-lo no Megaport Portal na página Serviços. Você também pode visualizar os endereços IP públicos atribuídos.

Para visualizar um MVE no Megaport Portal

• Vá para a página Serviços.

O ícone Megaport Internet é diferente de um ícone padrão VXC no Megaport Portal, conforme mostrado na imagem.

Para mais informações sobre a página Serviços, consulte Entendendo a Página de Serviços.

Atualizando a conexão Megaport Internet

• Clique no ícone de engrenagem ao lado da conexão Megaport Internet no Megaport Portal para fazer alterações.



Você pode modificar os detalhes da conexão Megaport Internet, incluindo o nome da conexão, limite de taxa, VLAN ID, referência de fatura, estado da conexão e termos do contrato. Assim que submetidas, essas mudanças entram em vigor em alguns minutos.

Para excluir a conexão Megaport Internet, clique no ícone da lixeira. Para mais informações, consulte Encerrando uma Conexão Megaport Internet.

Para bloquear ou desbloquear a conexão Megaport Internet, clique no ícone do cadeado.

Para visualizar os endereços IP públicos atribuídos ao MVE

1. Clique no ícone de engrenagem ao lado da conexão Megaport Internet.
   A tela de configuração da conexão aparece. A partir daqui, você pode modificar qualquer um dos detalhes da conexão Megaport Internet.

2. Clique na aba Detalhes.

3. Localize o endereço IP público (IPv4 ou IPv6).
   Estes são os endereços IP públicos atribuídos ao MVE.

Se você configurou o Orchestrator para aprovar e atualizar automaticamente o appliance EC-V, verá o EC-V em Discovered Appliances. Caso contrário, será necessário aprovar manualmente e atualizar o software para a versão 9.1.0.0_91199.

Para aprovar e atualizar o novo dispositivo EC-V

Antes que o Aruba Orchestrator adicione o EC-V à sua lista de dispositivos gerenciados, você precisará aprová-lo manualmente.

1. Faça login no sistema Aruba Orchestrator da sua empresa.

2. Escolha Configuration > Discovery | Discovered Appliances ou clique em Appliances Discovered no canto superior direito da tela.
   Você verá um novo dispositivo aguardando aprovação.


3. Clique em Approve ao lado do novo dispositivo.
   A tela Upgrade Appliance aparece. O MVE requer que você atualize o Aruba Orchestrator para a versão 9 ou superior.

4. Escolha uma versão de software 9.x na lista suspensa que seja compatível com sua versão do Orchestrator.
5. Clique em Upgrade & Reboot Appliance.
   O processo de atualização e reinicialização leva aproximadamente 5 a 10 minutos.
6. Clique em Close quando a atualização estiver concluída.
7. Clique em Refresh Discovery Information na tela Discovered Devices para verificar a nova versão do software.

8. Clique em Approve.
   A tela Upgrade Appliance mostra que não há atualizações disponíveis, confirmando que o Orchestrator está atualizado.
9. Clique em Skip.
10. Clique em Run Manual Configuration Wizard na tela Apply Appliance Preconfiguration.
    Você também pode selecionar um modelo de pré-configuração, se disponível.
11. Forneça os detalhes do appliance:
    • Hostname – O Megaport atribui um nome de host por padrão, mas este campo permite que você atribua um nome facilmente identificável para este appliance.
    • Group – Conforme necessário para sua rede, especifique um nome de grupo para o appliance.
    • Admin Password – Especifique e confirme uma senha segura.
    • Serial Number – Este número é atribuído por padrão.
      Os demais campos são opcionais.
12. Clique em Next.

13. Selecione um perfil na lista suspensa Deployment Profile ou clique em Next para pular.

14. (Opcional) Clique em Add para adicionar uma interface loopback e um endereço IP que atendam aos requisitos da sua rede ou clique em Next.

15. Conforme necessário para sua rede, selecione Use SD-WAN Fabric Learned Routes e/ou Automatically include local subnets e clique em Next.

16. Conforme necessário para sua rede, selecione ou desmarque as opções apropriadas em Add Business Intent Overlays to this Site e Select Template Groups to be applied to this Site.
    Observe que uma configuração inadequada de overlays e/ou rótulos pode resultar em erros de comunicação do Orchestrator. Consulte a documentação da Aruba para mais informações.

17. Clique em Apply.
    O Assistente de Dispositivo aplica as atualizações de configuração ao appliance EC-V do MVE.

18. Clique em Close.

O dispositivo agora é gerenciado via Aruba Orchestrator e você pode visualizá-lo na lista de Discovered Devices.

Próximos passos

Agora que você implantou um MVE, o próximo passo é conectar um VXC a um CSP, uma porta local ou uma rede de terceiros. Você pode, opcionalmente, conectar uma Porta física ao MVE por meio de um VXC privado ou conectar-se a um provedor de serviços no Megaport Marketplace.
