Erstellen privater Megaport Verbindungen für Juniper MX- und EX-Geräte

In diesem Thema wird beschrieben, wie eine private Punkt-zu-Punkt-Verbindung zwischen einem Juniper-MX-Gerät und einem Juniper-EX-Gerät im Megaport Netzwerk erstellt wird.

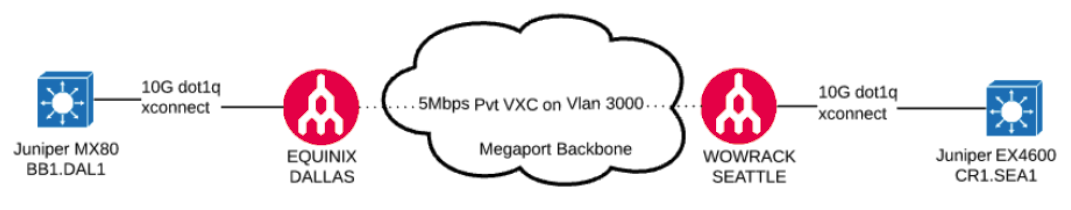

Topologie

Topologie von Juniper-Geräten

Voraussetzungen

Bevor Sie fortfahren, stellen Sie Folgendes sicher:

Ein Port an zwei Standorten mit Live-Status eingerichtet, verbunden über vollständig bereitgestellte Virtual Cross Connects (VXCs). Wenn Sie noch keinen Port erstellt haben, siehe Erstellen eines Ports.
Layer-2- oder Layer-3-Switches an jedem Ende, die die physischen Verbindungen terminieren.
802.1q-Trunking auf den beiden Links in Richtung Megaport aktiviert.

Bereitstellen eines privaten VXC

Dieser Abschnitt beschreibt den Konfigurationsprozess auf der Megaport-Seite mithilfe des Megaport Portal.

So stellen Sie ein privates VXC bereit

Im Megaport Portal zur Seite Services wechseln und den ursprünglichen A-Ende-Port auswählen.
Klicken Sie auf +Connection (+Verbindung).
Klicken Sie auf Private VXC.
Wählen Sie den Ziel-Port (das B-Ende) aus.
Klicken Sie auf Next (Weiter).
Geben Sie die Verbindungsdetails an:
- Connection Name (Verbindungsname) – Der Name Ihres VXC, der im Megaport Portal angezeigt wird. Geben Sie einen leicht identifizierbaren Namen für das VXC an. Sie können den Namen später bei Bedarf ändern.
- Service Level Reference (Service-Level-Referenz) (optional) – Geben Sie eine eindeutige Kennnummer für Ihren Megaport Service an, die für Abrechnungszwecke verwendet wird, z. B. eine Kostenstellennummer, eine eindeutige Kunden-ID oder eine Bestellnummer. Die Service-Level-Referenznummer erscheint für jeden Service im Abschnitt Produkt der Rechnung. Sie können dieses Feld auch für einen bestehenden Service bearbeiten.
- Rate Limit (Übertragungsratenlimit) – Die Geschwindigkeit Ihrer Verbindung in Mbit/s. Die maximal mögliche Geschwindigkeit wird angezeigt. Die verfügbare Höchstgeschwindigkeit ist durch den kleineren der beiden Ports (Quelle oder Ziel) begrenzt.
- VXC State (VXC-Status) – Wählen Sie Enabled (Aktiviert) oder Shut Down (Herunterfahren), um den anfänglichen Status der Verbindung festzulegen. Weitere Informationen finden Sie unter Herunterfahren eines VXC für Failover-Tests.

  Hinweis

  Wenn Sie Shut Down (Herunterfahren) auswählen, fließt kein Traffic über diesen Service und er verhält sich so, als wäre er im Megaport Netzwerk down. Die Abrechnung für diesen Service bleibt aktiv und Ihnen werden weiterhin Kosten für diese Verbindung berechnet.
- Preferred A-End VLAN (Bevorzugtes A-Ende-VLAN) – Geben Sie den 802.1q-VLAN-Tag für diese Verbindung an, den Sie über das A-Ende-VLAN erhalten.
- Preferred B-End VLAN (Bevorzugtes B-Ende-VLAN) – Geben Sie den 802.1q-VLAN-Tag für diese Verbindung an, den Sie über das B-Ende-VLAN erhalten.

  Die VLAN-Tags müssen an den Enden nicht identisch sein. In diesem Beispiel wird VLAN 3000 an jedem Ende der Transportverbindung zwischen Dallas und Seattle verwendet.
- Minimum Term (Mindestlaufzeit) – Wählen Sie Keine Mindestlaufzeit, 12 Monate, 24 Monate oder 36 Monate. Längere Laufzeiten führen zu einer geringeren monatlichen Gebühr. 12 Monate ist standardmäßig ausgewählt. Beachten Sie die Informationen auf dem Bildschirm, um vorzeitige Kündigungsgebühren (ETF) zu vermeiden.

  Aktivieren Sie die Option Automatische Verlängerung der Mindestlaufzeit für Services mit einer Laufzeit von 12, 24 oder 36 Monaten, um den Vertrag am Ende des Vertrags automatisch zum gleichen rabattierten Preis und mit derselben Laufzeit zu verlängern. Wenn Sie den Vertrag nicht verlängern, am Ende der Laufzeit, geht der Vertrag automatisch für den folgenden Abrechnungszeitraum in einen Monat-zu-Monat-Vertrag zum gleichen Preis, ohne Laufzeitrabatte über.

  Weitere Informationen finden Sie unter VXC Preise und Vertragsbedingungen und VXC, Megaport Internet, und IX-Abrechnung.
- Resource Tags (Ressourcen-Tags) – Sie können Ressourcen-Tags verwenden, um eigene Referenzmetadaten zu einem Megaport Dienst hinzuzufügen.
  So fügen Sie einen Tag hinzu:
  1. Klicken Sie auf Tags hinzufügen.
  2. Klicken Sie auf Neuen Tag hinzufügen.
  3. Geben Sie Details in die Felder ein:
    - Schlüssel – String, maximale Länge 128. Zulässige Werte sind a-z 0-9 _ : . / \ -
    - Wert – String, maximale Länge 256. Zulässige Werte sind a-z A-Z 0-9 _ : . @ / + \ - (Leerzeichen)
  4. Klicken Sie auf Speichern.
  Wenn für diesen Dienst bereits Ressourcen-Tags vorhanden sind, können Sie sie verwalten, indem Sie auf Tags verwalten klicken.

  Warnung

  Fügen Sie niemals sensible Informationen in einem Ressourcen-Tag ein. Zu sensiblen Informationen gehören Befehle, die vorhandene Tag-Definitionen zurückgeben, und Informationen, die eine Person oder ein Unternehmen identifizieren.
Klicken Sie auf Add VXC (VXC hinzufügen), um das VXC zu speichern.
Klicken Sie auf Review Order (Bestellung überprüfen) und fahren Sie mit dem Bestellvorgang fort.

Wenn das VXC bereitgestellt ist, können Sie es auf der Portal-Seite Services anzeigen.

Nachdem die Megaport-Seite der Konfiguration abgeschlossen ist, müssen Sie die Juniper-Geräte an jedem Ende der Leitung konfigurieren.

Konfigurieren der Juniper-Geräte an jedem Ende der Leitung

Das Beispiel verwendet eine unterstützte Maximum Transmission Unit (MTU) von 9100 auf dem Trunk-Port. MTU ist optional. Die Ergebnisse verschiedener MTU-Einstellungen finden Sie unter Testen der MTU-Einstellungen.

So konfigurieren Sie die Juniper-Geräte

Konfigurieren Sie den Juniper-MX80-Router in Dallas wie folgt:

set bridge-domains VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-1/1/0 description "MP1-10G L2 Port"
set interfaces xe-1/1/0 vlan-tagging
set interfaces xe-1/1/0 mtu 9100
set interfaces xe-1/1/0 unit 3000 description MP-DAL-SEA
set interfaces xe-1/1/0 unit 3000 vlan-id 3000
set interfaces xe-1/1/0 unit 3000 family inet address 10.10.1.1/30

Konfigurieren Sie das Juniper-EX4600-Gerät in Seattle wie folgt:

set vlans VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-0/0/46 description "Megaport SEA-10G"
set interfaces xe-0/0/46 vlan-tagging
set interfaces xe-0/0/46 mtu 9100
set interfaces xe-0/0/46 unit 3000 description MP-DAL-SEA
set interfaces xe-0/0/46 unit 3000 vlan-id 3000
set interfaces xe-0/0/46 unit 3000 family inet address 10.10.1.2/30

Testen der MTU-Einstellungen - Dallas nach Seattle

In diesem Abschnitt wird gezeigt, wie unterschiedliche MTU-Einstellungen in der Konfiguration von Dallas nach Seattle funktionieren.

Verwendung von 9100 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Verwendung von 9055 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Verwendung von 9054 MTU: Erfolg

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms

Testen der MTU-Einstellungen - Seattle nach Dallas

In diesem Abschnitt wird gezeigt, wie unterschiedliche MTU-Einstellungen in der Konfiguration von Seattle nach Dallas funktionieren.

Verwendung von 9100 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Verwendung von 9055 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Verwendung von 9054 MTU: Erfolg

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms
