Konfigurieren einer Microsoft Azure ExpressRoute Metro-Verbindung
Microsoft ExpressRouteMicrosoft Azure ExpressRoute ermöglicht es Kunden, ihre On-Premises-Netzwerke mit Hilfe eines Connectivity-Providers über eine dedizierte private Verbindung in die Microsoft-Cloud zu erweitern. Mit ExpressRoute können Sie Verbindungen zu Microsoft-Cloud-Diensten herstellen, wie Microsoft Azure und Microsoft 365. Megaport ist ein Microsoft Azure ExpressRoute-Partner.
Lösungen können in unterschiedlichen Architekturen bereitgestellt werden, um eine Vielzahl von Anforderungen an die Ausfallsicherheit zu erfüllen. Weitere Informationen zu den von Microsoft und Megaport unterstützten ExpressRoute-Optionen für Standard-, hohe und maximale Ausfallsicherheit finden Sie unter Diversität in Azure-Verbindungen.
Die ExpressRoute Metro-Lösung wird von Microsoft als Option für High resiliency kategorisiert. Sie ermöglicht Ihnen, in definierten Metropolstandorten eine latenzarme, geodiverse Zugriffslösung bereitzustellen, indem private Verbindungen zwischen Ihren On-Premises-Netzwerken und Azure-Workloads an festgelegten ExpressRoute-Rechenzentrums‑Peering-Standorten genutzt werden. Mit dieser Option bietet ExpressRoute Metro Mehrstandort-Redundanz. Mit Megaport können Sie Verbindungen zu redundanten ExpressRoute-Ports an zwei unterschiedlichen ExpressRoute Metro-Peering-Standorten innerhalb einer Stadt herstellen.

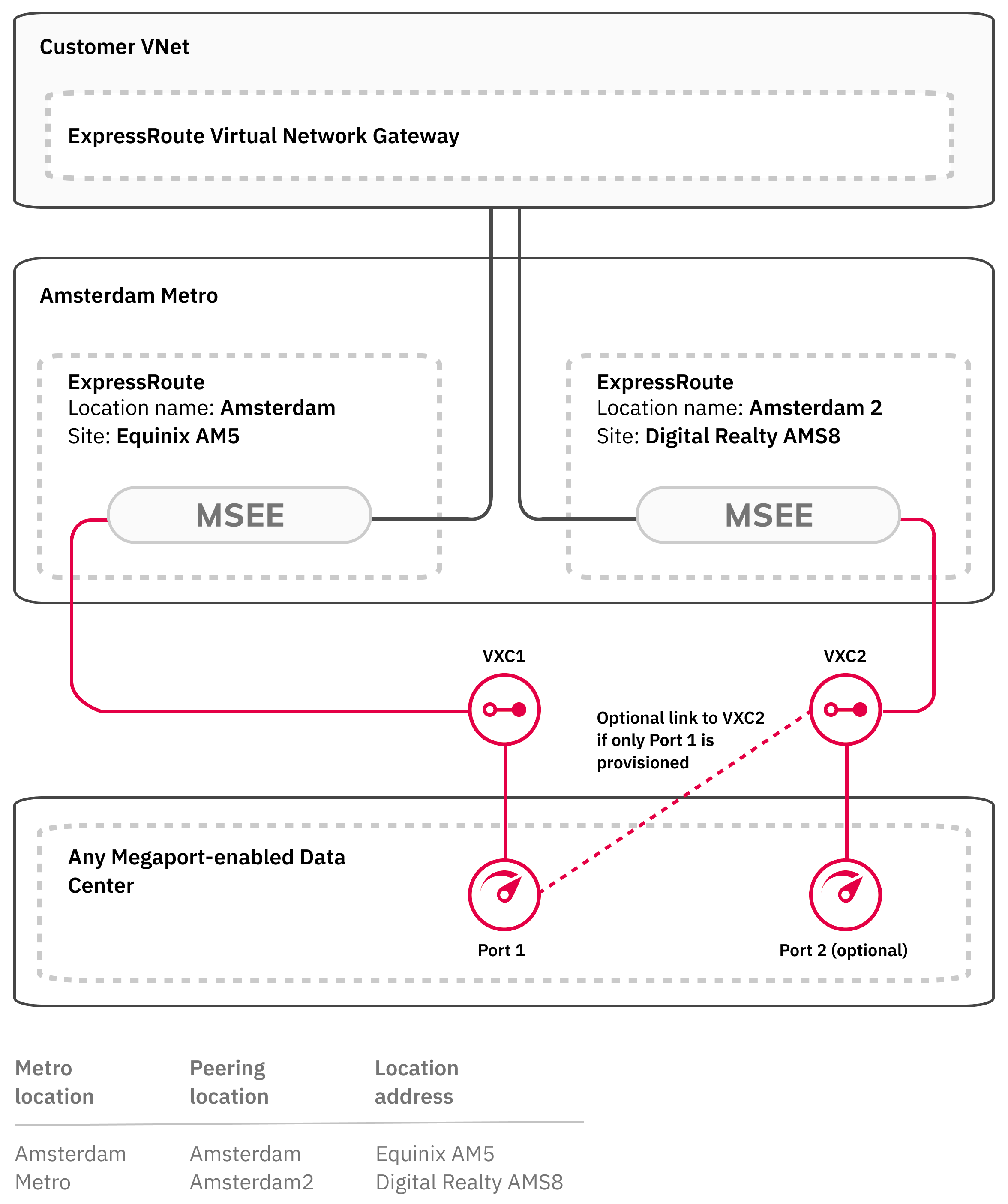

ExpressRoute Metro-Rechenzentrumspaare werden von Microsoft für eine jeweilige Metropolregion vordefiniert. In Amsterdam besteht das ExpressRoute Metro-Angebot beispielsweise aus zwei festgelegten Rechenzentrumsstandorten (Equinix und Digital Realty). Wenn der ExpressRoute-Service-Schlüssel in Ihrer Azure-Konsole generiert wird, aktiviert er ExpressRoute‑Circuits für diese zwei vordefinierten und zugewiesenen Rechenzentrumsstandorte in dieser Metro.
ExpressRoute Metro-Standorte
ExpressRoute Metro-Standorte werden fortlaufend eingerichtet. Aktuelle Standorte finden Sie unter ExpressRoute Metro Locations.
Konfigurieren einer ExpressRoute Metro-Verbindung mit Megaport
Dieser Abschnitt beschreibt, wie Sie Ihre ExpressRoute Metro-Verbindung mit Megaport einrichten. Sie benötigen Zugriff auf die Azure-Konsole und das Megaport Portal.
Diese Übersicht bezieht sich speziell auf die Konfiguration und Bereitstellung von ExpressRoute Metro mit einem Megaport Port. Sie können eine ExpressRoute Metro-Lösung auch mithilfe von Megaport Cloud Router (MCR) und Megaport Virtual Edge (MVE) erstellen.
Erstellen einer ExpressRoute Metro-Verbindung
Zum Erstellen einer ExpressRoute Metro-Verbindung müssen Sie in Ihrer Azure-Konsole einen ExpressRoute Metro-Service-Schlüssel generieren. Anschließend müssen Sie mindestens einen Port in Ihrem ausgewählten Megaport-fähigen Rechenzentrum bereitstellen. Von dort aus erstellen Sie VXC-Verbindungen zu den Microsoft ExpressRoute Microsoft Enterprise Edge (MSEE)-Geräten, die an den ExpressRoute Metro-Standorten installiert sind.
Hinweis
ExpressRoute Metro-Paare folgen in der Regel der von Microsoft pro Metro etablierten Namenskonvention. In Amsterdam lauten die Namen des ExpressRoute Metro-Paares Amsterdam und Amsterdam2. Ebenso lauten in Singapur die ExpressRoute Metro-Standortnamen Singapore und Singapore2. Diese Namenskonvention wird beibehalten, wenn weltweit neue Metro-Unterstützung eingeführt wird.
Vollständige technische Anforderungen, Portdetails und SLAs finden Sie im Microsoft-Artikel About ExpressRoute Metro.
So erstellen Sie eine ExpressRoute Metro-Verbindung
- Stellen Sie in der Azure-Konsole einen ExpressRoute Metro-Circuit bereit und legen Sie Megaport als Anbieter fest.
Weitere Informationen finden Sie unter Configure ExpressRoute Metro. - Kopieren Sie den ExpressRoute Metro-Service-Schlüssel.
- Erstellen Sie im Megaport Portal einen Port in einem Megaport-fähigen Rechenzentrum.
- Erstellen Sie eine VXC-Verbindung zum MSEE-Port im primären ExpressRoute Metro-Rechenzentrum unter Verwendung des ExpressRoute Metro-Service-Schlüssels.
Das Megaport Portal validiert den Service-Schlüssel und zeigt die ExpressRoute-Optionen für die VXC-Terminierung an. - Falls erforderlich, erstellen Sie einen zweiten Port in einem Megaport-fähigen Rechenzentrum. Dies kann dasselbe Rechenzentrum wie beim ersten Port sein oder ein anderes Rechenzentrum, je nach Ihrer Architektur und Ihren Anforderungen.
-
Erstellen Sie eine zweite VXC-Verbindung zum MSEE-Port im sekundären ExpressRoute Metro-Rechenzentrum unter Verwendung des ExpressRoute Metro-Service-Schlüssels. Die VXC kann entweder vom oben erstellten ursprünglichen Port oder vom zweiten Port ausgehen, falls dieser erstellt wurde.
Hinweis
Wir empfehlen aus Gründen der höheren Ausfallsicherheit den Einsatz von zwei Megaport Ports, dies ist jedoch nicht zwingend erforderlich. Sie können ExpressRoute Metro von einem einzelnen Megaport Port oder von zwei Ports bereitstellen.
Wenn Sie zwei Megaport Ports bereitstellen, implementieren Sie jeden in einer anderen Diversität-Zone. Weitere Informationen zu Diversität-Zonen finden Sie unter Port-Diversität.
Erstellen der Megaport Ports
Für eine einzelne Megaport Port-Lösung erstellen Sie zwei VXCs vom selben Port. Jede VXC wird zu zwei verschiedenen B-End-ExpressRoute Metro-Rechenzentrumsstandorten bereitgestellt.
Bei einer Lösung mit zwei Ports erstellen Sie jeweils eine VXC von jedem Port zu den B-End-ExpressRoute Metro-Rechenzentrumsstandorten.
Mit einem Port erstellen Sie zwei VXCs vom selben Port. Jede VXC wird zu einem der beiden unterschiedlichen B-End-ExpressRoute Metro-Rechenzentrumsstandorte bereitgestellt, divers zueinander.
Weitere Informationen zum Erstellen eines Ports finden Sie unter Erstellen eines Ports.
Erstellen einer ExpressRoute-Verbindung
Für ExpressRoute Metro müssen Sie zwei VXCs von Ihrem Megaport Port bzw. Ihren Ports erstellen, um sich an jedem ExpressRoute Metro-Standort mit dem MSEE zu verbinden. Dazu benötigen Sie den ExpressRoute Metro-Service-Schlüssel.
Weitere Informationen zum Erstellen einer VXC finden Sie unter Erstellen einer VXC.
