Häufige Multicloud-Konnektivitätsszenarien

Dieses Thema beschreibt einige gängige Konnektivitäts-Designszenarien mit Megaport PortsEin Port ist die Hochgeschwindigkeits-Ethernet-Schnittstelle, die sich mit dem globalen softwaredefinierten Netzwerk (SDN) von Megaport verbindet. Ports sind mit 1 Gbps, 10 Gbps, 100 Gbps oder höheren Geschwindigkeitsoptionen verfügbar, je nach Standort und Serviceverfügbarkeit.
, Megaport Cloud Router (MCR)Der MCR ist ein verwalteter virtueller Router-Service, der Layer-3-Konnektivität über das weltweite Megaport Software-Defined Network (SDN) herstellt. MCR Instanzen sind in Rechenzentren in wichtigen globalen Routing-Zonen vorkonfiguriert. Ein MCR ermöglicht die Datenübertragung zwischen Multicloud- oder Hybrid-Cloud-Netzwerken, Network Service Providern und Cloud Service Providern.
und Megaport Virtual Edge (MVE)MVE ist eine On-Demand- und herstellerneutrale Network Function Virtualization (NFV)-Plattform, die virtuelle Infrastruktur für Netzwerkdienste am Edge des globalen softwaredefinierten Netzwerks (SDN) von Megaport bereitstellt. Netzwerktechnologien wie SD-WAN und NGFW werden direkt über Megaport Virtual Edge im globalen Netzwerk von Megaport gehostet.
. Die Szenarien reichen von einem einfachen, teilweise geschützten Netzwerk bis hin zu einem durchgängigen, hochverfügbaren und ausfallsicheren Netzwerk für MulticloudDie Nutzung mehrerer Cloud-Computing-Services in einer einzigen heterogenen Architektur. Zum Beispiel könnte ein Unternehmen mehrere Cloud-Provider für Infrastruktur-Services (IaaS) und Software-Services (SaaS) nutzen. Eines der zentralen Wertversprechen von Megaport ist die Ermöglichung von Multicloud-Konnektivität.
und Hybrid-Cloud.

Weitere Informationen zu verschiedenen Multicloud-Szenarien und zur Definition Ihrer Konnektivitätsanforderungen finden Sie im Design Scenarios for Multicloud — Diversität and Design Principles blog. Sie können außerdem unser Multicloud Network Blueprints Infopaper unter Multicloud Network Blueprints herunterladen.

Tipp

Zur Unterstützung bei der Architektur Ihrer Multicloud-Lösung können Sie download a Visio (VSDX) file mit diesen Szenarien.

Szenario:
1
2
3
4
5
6
7
8
9
10
11
12
13
Legende

Szenario 1
Hybride Multicloud, nicht redundant. Enthält einen einzelnen Port, der zu jedem CSP verbindet.
HA-Design	Nein
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja - 1 DC
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Nein
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt IEEE 802.1ad (Q-in-Q) – speziell für Microsoft Azure Hinweis: Wenn 802.1ad nicht unterstützt wird, verwenden Sie Szenario 3 (MCR).
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	1
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	4 (1 je CSP)

Szenario 2
Hybride Multicloud, nicht redundant. Enthält zwei Ports, die als LAGBeschreibt verschiedene Methoden zur Nutzung mehrerer paralleler Netzwerkverbindungen, um den Durchsatz über das Limit hinaus zu erhöhen, das ein einzelner Link (eine Verbindung) erreichen kann. Im Allgemeinen gilt für Link Aggregation, dass physische Ports sich auf einem einzelnen Switch/Router befinden müssen. konfiguriert sind und in einer HA-Konfiguration zu jedem CSP verbinden.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja - 1 DC
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Nein
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt IEEE 802.1ad (Q-in-Q) – speziell für Microsoft Azure Hinweis: Wenn 802.1ad nicht unterstützt wird, verwenden Sie Szenario 3 (MCR).
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	2 (im LAG)
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	8 (2 je CSP)

Szenario 3
Hybride Cloud-zu-Cloud, nicht redundant. Enthält einen MCR als Hub, der einen einzelnen Port in einem RZ mit CSPs verbindet.
HA-Design	Nein
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja - 1 DC
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Nein
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP (für bessere Pfadauswahl, nicht zwingend)
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	1
Megaport Cloud Router (MCR)	Ja	1
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	5 (einschließlich 1 je CSP)

Szenario 4
Hybride Multicloud, redundant (ein Standort). Enthält einen Port in jeder Diversität-Zone, der in einer HA-Konfiguration zu jedem CSP verbindet.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Nein
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt IEEE 802.1ad (Q-in-Q) – speziell für Azure Hinweis: Wenn 802.1ad nicht unterstützt wird, verwenden Sie MCR (Szenario 6).
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	2 (4 in einem LAG)
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	8 (2 je CSP)

Szenario 5
Cloud-nativ, redundant. Enthält zwei MCR als Hubs, die CSPs in einer HA-Konfiguration verbinden, ohne On-Premises-Infrastruktur zu erfordern.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Nein
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Nein
Voraussetzungen
Keine erforderlich
Erforderliche Megaport-Technologie		Wie viele?
Port	Nein
Megaport Cloud Router (MCR)	Ja	2
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	8 (2 je CSP)

Szenario 6
Hybride Cloud-zu-Cloud, redundant (ein Standort). Enthält zwei MCR als Hubs, die ein RZ mit einem Port in jeder Diversität-Zone in einer HA-Konfiguration mit CSPs verbinden.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Nein
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP (für bessere Pfadauswahl, nicht zwingend).
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	2 (4 in einem LAG)
Megaport Cloud Router (MCR)	Ja	2
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	10 (einschließlich 2 je CSP)

Szenario 7
Hybride Multicloud, zusätzliche Redundanz (mehrere Standorte oder Regionen). Enthält einen einzelnen Port in jedem RZ, der in einer HA-Konfiguration zu CSPs verbindet.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja - 2 DCs
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Ja
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt IEEE 802.1ad (Q-in-Q) – speziell für Azure Hinweis:Wenn 802.1ad nicht unterstützt wird, verwenden Sie MCR (Szenario 8).
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	2 (4 in einem LAG)
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	8 (2 je CSP)

Szenario 8
Hybride Cloud-zu-Cloud, zusätzliche Redundanz (mehrere Standorte oder Regionen). Enthält zwei MCR als Hubs, die RZs mit Ports in einer HA-Konfiguration mit CSPs verbinden.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Ja
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP (für bessere Pfadauswahl, nicht zwingend)
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	2
Megaport Cloud Router (MCR)	Ja	2
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	10 (2 je CSP + 2 optional)

Szenario 9
Hybride Cloud-zu-Cloud, zusätzliche Redundanz (mehrere Standorte oder Regionen). Enthält zwei MCR als Hubs, die RZs mit Ports in unterschiedlichen Diversität-Zonen in einer HA-Konfiguration mit CSPs verbinden.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja - 2 DCs
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Ja
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP (für bessere Pfadauswahl, nicht zwingend)
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	4
Megaport Cloud Router (MCR)	Ja	2
Megaport Virtual Edge (MVE)	Nein
Virtual Cross Connect (VXC)	Ja	12 (2 je CSP)

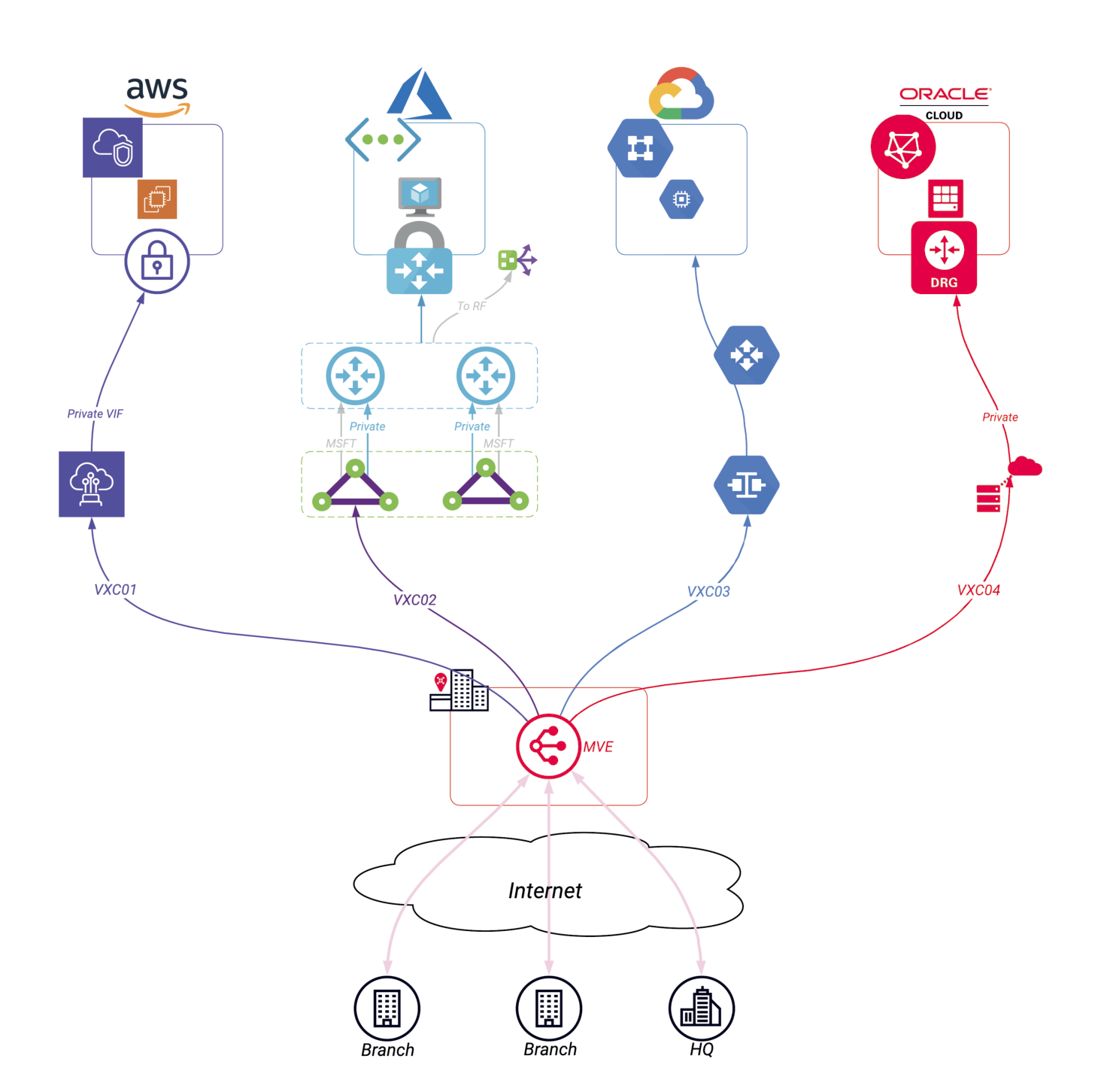

Szenario 10
Niederlassung-zu-Multicloud, nicht mit Rechenzentrum verbunden, nicht redundant. Enthält ein einzelnes MVE zur Verbindung von CSPs und Niederlassungen.
HA-Design	Nein
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Nein
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Ja
Voraussetzungen
Keine erforderlich
Erforderliche Megaport-Technologie		Wie viele?
Port	Nein
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Ja	1
Virtual Cross Connect (VXC)	Ja	4 (1 je CSP)

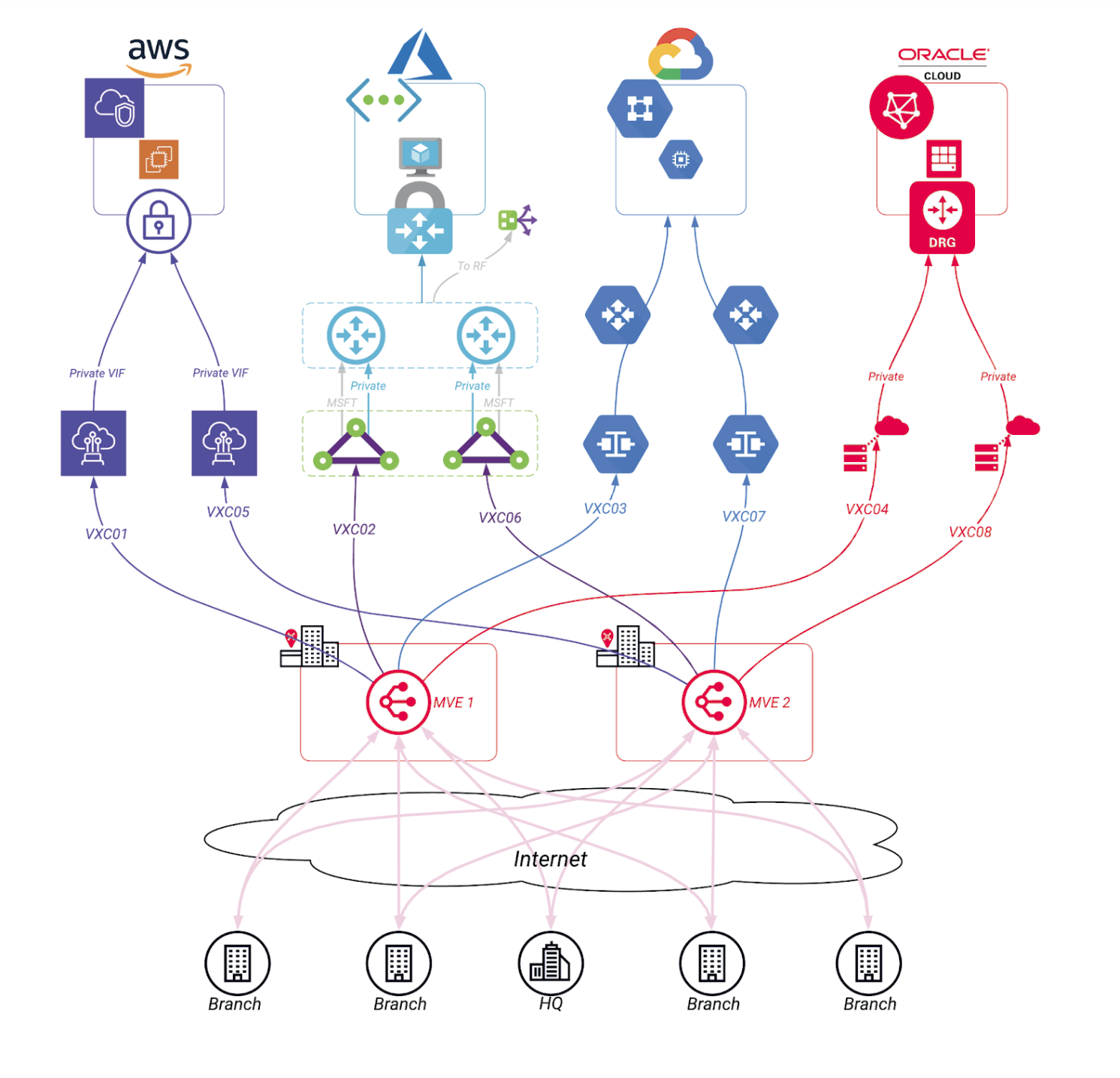

Szenario 11
Niederlassung-zu-Multicloud, nicht mit Rechenzentrum verbunden, redundant. Enthält zwei MVE zur Verbindung von CSPs und Niederlassungen in einer HA-Konfiguration.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Nein
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Ja
Voraussetzungen
Keine erforderlich
Erforderliche Megaport-Technologie		Wie viele?
Port	Nein
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Ja	2
Virtual Cross Connect (VXC)	Ja	8 (2 je CSP)

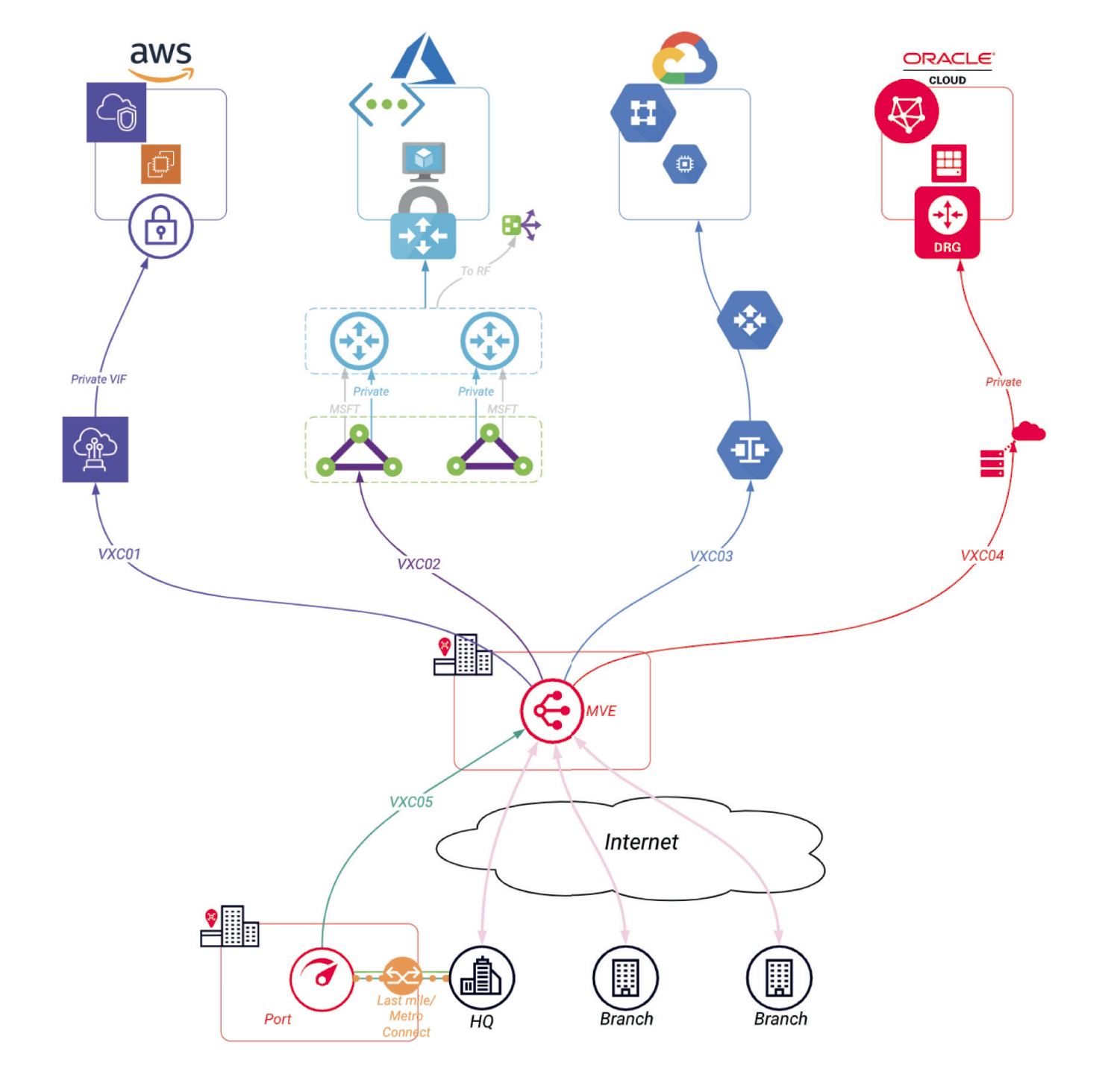

Szenario 12
Niederlassung-zu-Multicloud, mit Rechenzentrum verbunden, nicht redundant, Dual-Underlay. Enthält ein einzelnes MVE, das CSPs, Niederlassungen und ein Rechenzentrum über einen Port verbindet.
HA-Design	Nein
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja - 1 DC
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Ja
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP (für bessere Pfadauswahl, nicht zwingend)
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	1
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Ja	1
Virtual Cross Connect (VXC)	Ja	5 (einschließlich 1 je CSP)

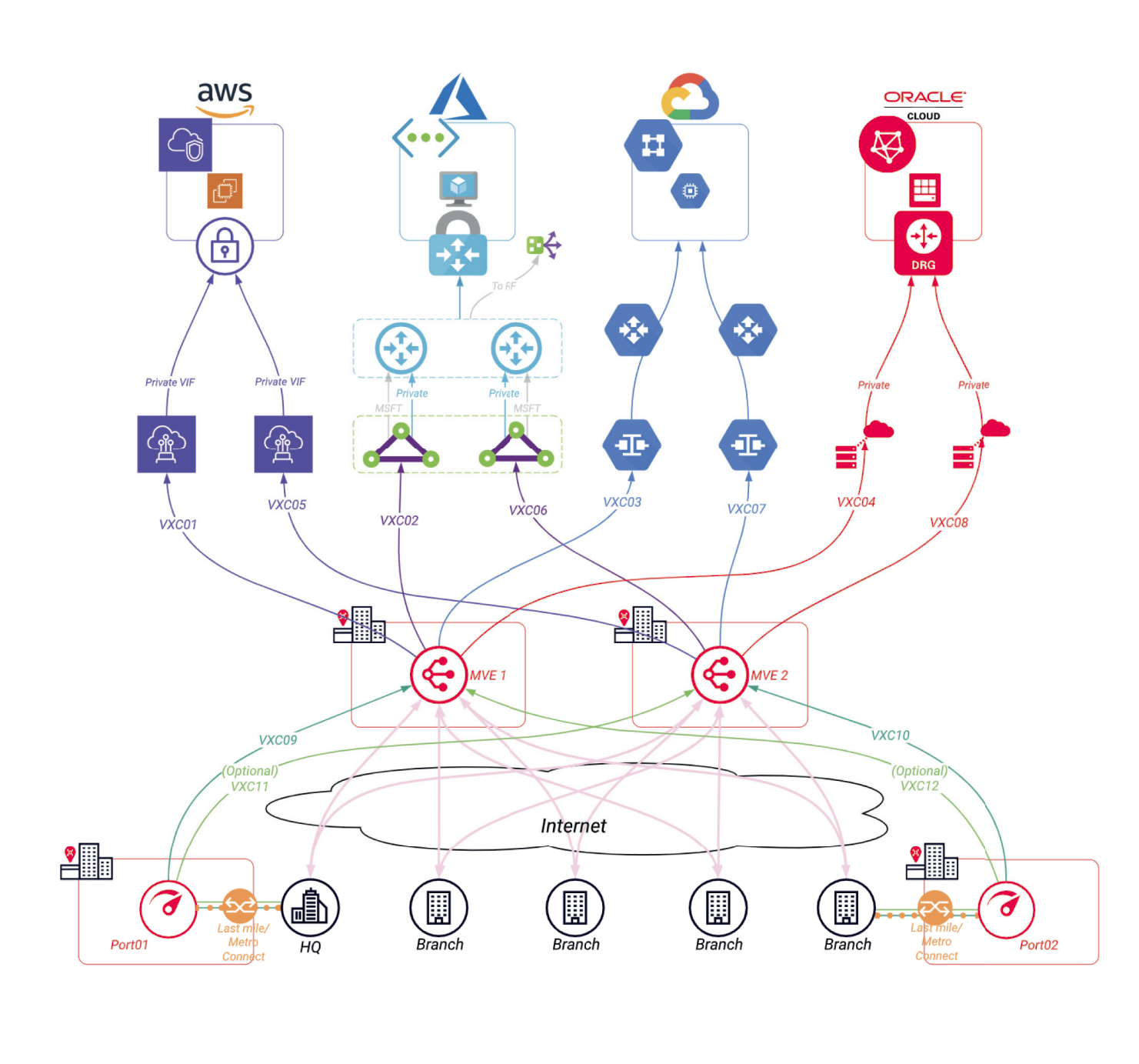

Szenario 13
Niederlassung-zu-Multicloud, mit Rechenzentrum verbunden, redundant, Dual-Underlay. Enthält zwei MVE, die CSPs, Niederlassungen und Rechenzentren über Ports in einer HA-Konfiguration verbinden.
HA-Design	Ja
Multicloud	Ja
On-Premises-Rechenzentrum (Colocation) oder Büro	Ja - 2 DCs
On-Premises geografisch nahe bei CSPs	Nicht zutreffend
Diverse Regionen	Ja
Voraussetzungen
Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt LX optische 1 Gbit/s-, LR optische 10 Gbit/s- oder LR4 100 Gbit/s-Ports Kundenseitige (On-Premises) Netzwerkausrüstung unterstützt BGP (für bessere Pfadauswahl, nicht zwingend)
Erforderliche Megaport-Technologie		Wie viele?
Port	Ja	2
Megaport Cloud Router (MCR)	Nein
Megaport Virtual Edge (MVE)	Ja	2
Virtual Cross Connect (VXC)	Ja	10 (2 je CSP + 2 optional)
