Aviatrix Secure Edgeを使用したMVEのGoogle Cloud Services接続の作成

MVEとAviatrix Secure EdgeからGoogle Cloudへのネットワーク接続を、Partner Interconnectを通じて作成できます。

Megaportを使用してPartner Interconnectを通じてGoogle Cloud Platform (GCP) に接続する場合、Virtual Cross Connect (VXC) が接続のLayer 2コンポーネントを形成し、Layer 3 BGPは顧客とGCPの間で直接確立されます。

重要

開始する前に、MVEを作成してください。詳細については、Aviatrixと統合されたMVEの作成を参照してください。MVEは_アクティブ_な状態である必要があります。

MVEとAviatrix CoPilotにGoogle Cloud接続を追加するには、以下の3つのステップがあります。

Google Cloud Consoleまたはgcloud CLIでPartner Interconnectアタッチメントを作成します。アタッチメント作成の一部として提供されるペアリングキーをコピーします。詳細については、GoogleのGoogle Partner Interconnectsに関するドキュメントを参照してください。
Megaport PortalでVXCを作成し、MVEからGoogle Cloudアタッチメントに接続します。
Aviatrix CoPilotでインターフェースとBorder Gateway Protocol (BGP)を設定します。

注記

MVE for Aviatrix Secure Edgeは、すべてのクラウド接続においてAviatrix CoPilotとMegaport Portalの両方で設定手順が必要です。

Megaport PortalにおけるGoogle Cloud接続の追加

Google Cloud Platform接続を設定するためには、Megaport Portalで接続を作成する必要があります。

Megaport PortalからGCPへのVXCを展開する方法

Megaport Portalで、Servicesページに移動し、接続のためのMVEを選択します。

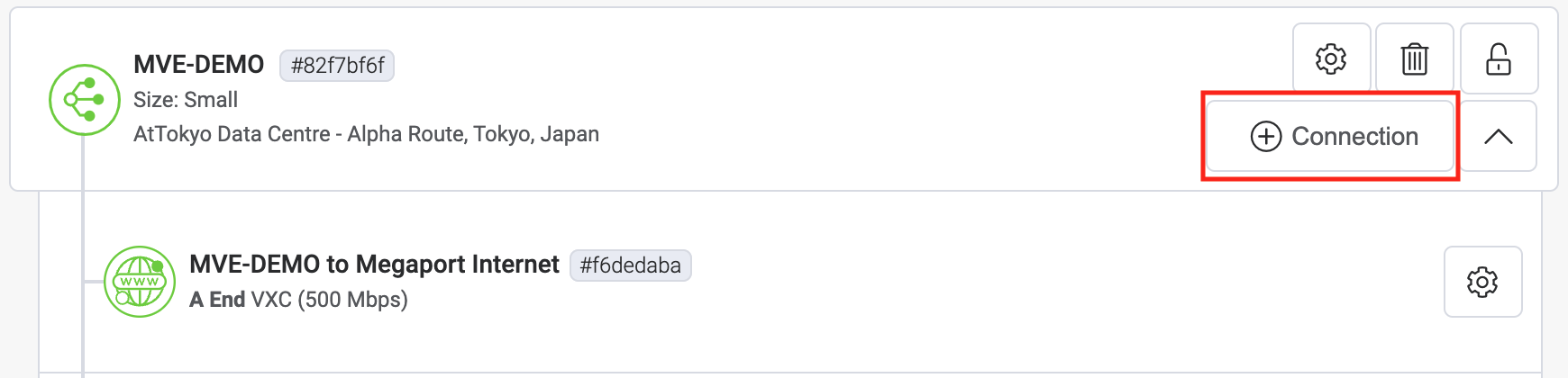

+Connectionをクリックし、次にCloudをクリックします。
サービスプロバイダーとしてGoogleを選択します。
Google Cloudコンソールからペアリングキーをコピーし、右側のGoogle Partner Pairing Keyフィールドに貼り付けます。
GCI Partner接続のリージョンに基づいて、関連するGoogleターゲットが表示されます。
接続のターゲットロケーションを選択し、次へをクリックします。
接続詳細を指定します：
- Connection Name – VXCの名前で、Megaport Portalに表示されます。
- サービスレベル参照 (オプション) – コストセンター番号、ユニークな顧客ID、または注文書番号など、請求目的で使用するMegaportサービスの一意の識別番号を指定します。サービスレベル参照番号は、請求書の製品セクションに各サービスごとに表示されます。このフィールドは既存のサービスに対しても編集できます。
- Rate Limit – 接続の速度（Mbps）。この速度は、デプロイ後に変更することはできません。Googleのポート速度と同じ速度を入力します。
- VXC State – 接続の初期状態を定義するために有効またはシャットダウンを選択します。詳細については、VXCのフェイルオーバーテストのためのシャットダウンを参照してください。

  注記

  シャットダウンを選択すると、このサービスを通って通信が流れません。Megaportネットワーク上でサービスがダウンしているかのように動作します。このサービスの請求は継続して行われ、この接続に対する料金が発生します。
- A-End vNIC – ドロップダウンリストからA-End vNICを選択します。vNICについての詳細は、Megaport PortalでのMVEの作成を参照してください。
- Preferred A-End VLAN – この接続でMVEを通じて受け取るVLAN。このMVE上でユニークなVLAN IDである必要があります。2から4093の範囲で指定できます。すでに使用されているVLAN IDを指定した場合、システムは次の利用可能なVLAN番号を表示します。VLAN IDは、注文を続けるためにユニークである必要があります。値を指定しない場合、MegaportがVLANを割り当てます。
- 最低期間 – 1ヶ月、12 ヶ月、24 ヶ月、または 36 ヶ月を選択します。期間が長いほど月額料金が安くなります。デフォルトでは 12 ヶ月* が選択されています。早期終了手数料（ETF）を避けるためにスクリーン上の情報に注意してください。

  最低期間の自動更新オプションを 12、24、または 36 ヶ月の契約期間のサービスに対して有効にすると、契約終了時に同じ割引価格と期間で自動的に契約が更新されます。契約を更新しない場合、契約期間終了時に契約は月単位の契約に自動的に移行され、次の請求期間には同じ価格で、期間の割引なしで継続されます。

  詳細については、VXCの価格と契約条件およびVXC, Megaport Internet, およびIXの請求を参照してください。
- リソースタグ – リソースタグを使用して、Megaportサービスに独自の参照メタデータを追加できます。
  タグを追加するには:
  1. Add Tagsをクリックします。
  2. Add New Tagをクリックします。
  3. フィールドに詳細を入力します:
    - キー – 文字列最大長128。有効な値は a-z 0-9 _ : . / \ -
    - 値 – 文字列最大長256。有効な値は a-z A-Z 0-9 _ : . @ / + \ - (スペース)
  4. 保存をクリックします。
  そのサービスに既にリソースタグがある場合は、Manage Tagsをクリックして管理できます。

  警告

  リソースタグに機密情報を含めないでください。機密情報には、既存のタグ定義を返すコマンドや個人や会社を特定する情報が含まれます。
次へをクリックして、VXCを注文に追加し、チェックアウトプロセスを完了します。
VXCを導入した後、Google Cloud Consoleのアタッチメントに戻り、それを承認します。
Googleから提供されるプライベートIPアドレスを使用してBGPを設定します。
アタッチメントを事前にアクティブ化するか、VXCを設定した後にアタッチメントをアクティブとしてマークすることを確認してください。そうしないと、製品とBGPを設定できません。

注記

GoogleのASNは常に16550です。

AviatrixでのGoogle Cloud接続の追加

MVEからGoogle Cloudへの接続を作成し、Googleコンソールで接続を設定した後、それをAviatrixで設定する必要があります。これは、BGP設定、ASN、およびVLANの設定を含みます。

AviatrixでGoogle Cloud接続を追加する方法

Google接続の詳細

作成した接続について、Googleコンソールから接続の詳細を収集してください。

Peer ASN、Cloud Router BGP IP、およびBGP Peer IDの値をメモしてください.
Megaport接続の詳細

Megaport PortalからGoogle接続に関連付けられたA-End vNICの詳細を収集します。詳細を表示するには、MVEからのGoogle接続のギアアイコンをクリックし、Detailsビューをクリックします。

Google接続に関連付けられたA-End vNICの値を注意してください。Aviatrixは、Megaport Portalで作成された順序でvNICを命令順に並べます。例：
- 0: eth0
- 1: eth1
- 2: eth2
接続に関連付けられたvNIC番号を収集します。この番号は、Aviatrixインターフェースと同じ番号を関連付けるのに使用されます。たとえば、Megaport PortalのvNIC 0はAviatrixのeth0に対応します。

注記

すべてのvNICはアンタグ付であることを確認してください。Aviatrix MVEはVLANタグ付をサポートしていません。
Aviatrix CoPilot設定

Aviatrixにログインし、コピーした詳細でAviatrix CoPilotを設定します。

詳細については、Aviatrix ドキュメントを参照してください。

検証

CoPilotの診断ツールを使用して接続の詳細を確認し、GoogleへのIP接続をチェックするためにpingテストを実行します。
BGP診断と関連するBGP CLIコマンドを使用してBGPが確立されたことを確認します。
