VMware SD-WAN を使用した MVE の Azure ExpressRoute 接続の作成

MVE(VMwareエッジ)からAzure ExpressRouteへのネットワーク接続は、Virtual Cross Connections(VXC)で行うことができます。プライベート接続、またはパブリック(Microsoft)接続のいずれかを作成することができます。

重要

始める前に、オーケストレーターでMVEを作成します。詳細については、MVEの作成を参照してください。

MVEとオーケストレーターにExpressRouteの接続を追加するには、3つの部分があります。

  1. ExpressRouteプランをセットアップし、AzureコンソールでExpressRoute回線を展開します。構築すると、サービスキーを取得します。詳細については、Microsoft ExpressRoute のドキュメンテーションを参照してください。

  2. Megaport Portalで、MVEからExpressRouteのロケーションへの接続(VXC)を作成します。

  3. VMware オーケストレーター で、新しいインターフェイスを作成し、Azure 接続の詳細を追加します。

このトピックでは、2番目と3番目の部分を順に説明します。

注意

MVE for VMware SD-WANでは、すべてのクラウド接続について、VMware オーケストレーターとMegaport Portalの両方で設定の手順が必要です。

Megaport Portal での ExpressRoute 接続の追加

ExpressRouteの接続を設定するには、Megaport Portalで接続を作成する必要があります。

Megaport PortalからExpressRouteへの接続を作成するには

  1. Megaport Portal で、 「Services(サービス)」ページに移動し、使用するMVEを選択します。

  2. MVEの「+Connection(+接続)」をクリックします。
    接続の追加

  3. 「Cloud(クラウド)」タイルをクリックします。

  4. プロバイダーとして「Azure ExpressRoute」を選択します。 接続を追加する

  5. 右側のパネルのフィールドに、ExpressRouteサービスキーを 追加します。
    ポータルはキーを確認してから、ExpressRouteリージョンに基づいて 使用可能なポートのロケーションを表示します。例えば、 ExpressRouteサービスが、シドニーのオーストラリア東部地域に構築されている場合、 シドニーのターゲットを選択できます。

  6. 最初の接続の接続ポイントを選択します。
    2番目の接続を構築するには(これが推奨されます)、 2番目のVXCを作成し、同じサービスキーを入力して、 別の接続ターゲットを選択します。

    設定画面には、Azure Resource Managerコンソールやチュートリアルビデオなどの リソースへの便利なリンクが 表示されます。

  7. 次の接続の詳細を指定します。

    • Connection Name (接続名) – Megaport Portal に表示される VXC の名前です。

    • Invoice Reference (請求書参照) – オプションのフィールドです。PO 番号や請求書参照番号など、 任意のテキストで構いません。

    • Rate Limit (帯域制限) – これは Mbps 単位の接続速度です。VXC の帯域制限は、ExpressRoute サービス キーに基づいて許容される最大値に制限されます。

    • Preferred A-End VLAN (優先 A エンド VLAN) – 必要に応じて、この接続に未使用の VLAN ID を指定します。 (ExpressRouteの場合はS-Tagです)。これは、 このMVEの一意のVLAN IDである必要があり、2~4093の範囲で指定できます。すでに使用されている VLAN ID を指定すると、次に使用可能な VLAN 番号が表示されます。注文を続行するには、VLAN ID が一意である必要があります。値を指定しない場合は、Megaport が値を割り当てます。

    • Configure Single Azure Peering VLAN (単一の Azure ピアリング VLAN の構成) – デフォルトでは、MVE についてこのオプションが有効化されています。このまま有効にしておくことを強くお勧めします。
      このオプションは、シングルタグVLANのソリューションを提供します。MVEのVLAN(Aエンド)とAzureに設定されたピアVLAN(Bエンド)でAzureにピアリングを設定します。なお、このオプションでは、VXCごとに1つのピアリングタイプ(プライベートまたはMicrosoft)しか設定できません。

      重要

      このオプションを有効にしないと、VXCはアクティブに見えますが、トラフィックを認識しません。

    • Azure Peering VLAN (Azure ピアリング VLAN) – この値は、A エンドの VLAN と一致する必要があります。

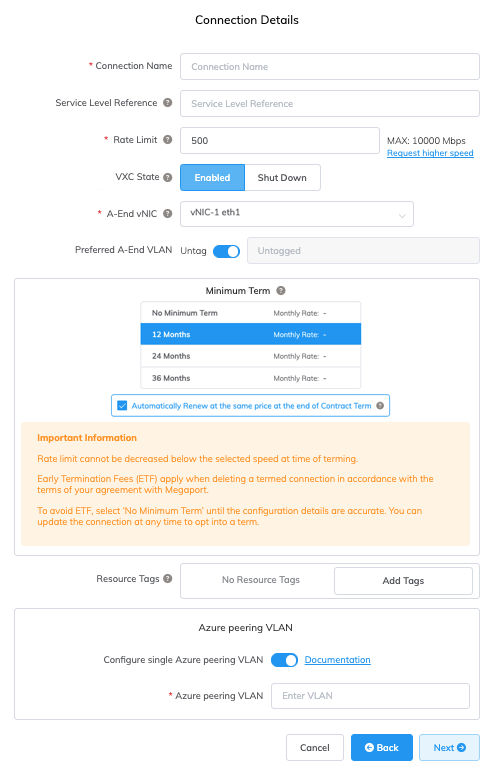

      Azure接続の詳細

  8. Next(次へ)」をクリックして注文プロセスを続行します。

VXCの設定が完了すると、VXCのアイコンが緑色になります。

新規VXC

Azure Resource Managementコンソールでは、プロバイダーのステータスが「Provisioned(プロビジョニング済み)」になります。

Azureプロバイダーのステータス

プロビジョニングされたら、ピアリングを設定する必要があります。プライベートピアリングとMicrosoftピアリングを設定することができます。設定する相手をクリックして、次の詳細を入力します。

  • Peer ASN (ピア AS 番号) – MVE の AS 番号を入力します。
  • IPv4 Subnets (IPv4 サブネット) – これらの各サブネットから、MVE は最初の使用可能な IP アドレスを使用し、Microsoft は 2 番目に使用可能な IP をルーターに使用します。
  • VLAN ID – MVE から A エンドの VLAN を入力します。(注:AzureコンソールのVLAN IDは、AエンドVLANとは異なる可能性があります。)
  • Shared Key (共有キー) – 必要に応じて、BGP の MD5 パスワードを入力します。

Azure ピアリング設定

オーケストレーターへの Azure 接続の詳細の追加

MVEからAzureへの接続を作成し、Azureコンソールで接続を設定した後、オーケストレーターで設定を行う必要があります。これには、BGPの設定、AS番号、VLAN、MD5値の設定が含まれます。

オーケストレーターでAzure Cloud接続を追加するには

  1. Azureコンソールから接続の詳細を収集します。
    この接続用にAzureで作成した接続の詳細を表示します。Peer ASN(ピアAS番号)Shared Key(共有キー)VLAN IDIPv4 Primary Subnet(IPv4プライマリサブネット)の値に注意してください。

  2. Megaport Portalから接続情報を収集します。
    MVEからのAzure接続の歯車アイコンをクリックし、「Details(詳細)」ビューをクリックします。 AエンドVLANの値に注意してください。

  3. オーケストレーターで、「Configure(設定)」 > 「Edges(エッジ)」に移動し、MVE デバイスをクリックします。
    エッジの選択

  4. 「Device(デバイス)」タブをクリックし、「Interface Settings(インターフェイス設定)」まで下にスクロールします。

  5. +Add Subinterface(サブインターフェイスの追加)」をクリックします。
    サブインターフェイスの追加
    「Select Interface(インターフェイスの選択)」ダイアログボックスが表示されます。

  6. Select Interface(インターフェイスの選択)」メニューから「GE3」を選択し、「Subinterface ID(サブインターフェイスID)」に、Megaport Portalで接続用に設定したAエンドVLAN IDを入力します。
    インターフェイスの選択
    サブインターフェイスの設定が表示されます。

  7. Addressing Type(アドレッシングタイプ)をStatic(静的)に変更し、IP Address(IPアドレス)CIDR value(CIDR値)Gateway(ゲートウェイ)を指定します。
    これらの値は、Azureコンソールで確認できます。IPアドレスとCIDRが「IPv4 Primary Subnet(IPv4プライマリサブネット)」フィールドに表示されます。MVEは最初の使用可能なIPアドレスを使用し、Azureは2番目の使用可能なIPをルーターに使用します。
    サブインターフェイスの設定

  8. Enable VLAN Tagging(VLANタグの有効化)」が有効になっていることを確認してください。
    このフィールドには、サブインターフェイスIDに指定したVLAN IDが自動的に入力されます。

  9. Update GE3:(GE3の更新)」のvlan-idをクリックします。

  10. 「Configure(設定)」 > 「Edges(エッジ)」ウィンドウの右上にある「Save Changes(変更の保存)」クリックして、確認します。
    これにより、インターフェイス、VLANタグ、IPアドレスが設定され、CLIでpingコマンドを使ってテストすることができます。(BGPはまだ設定されていません)。

    注意

    サブインターフェイスを追加すると、一瞬、接続が中断されます。

オーケストレーターでAzure接続のBGPを設定するには

  1. オーケストレーターで、「Configure(設定)」 > 「Edges(エッジ)」に移動し、MVE デバイスをクリックします。

  2. 「Device(デバイス)」タブをクリックし、「Configure Segments(セグメントの設定)」セクションで「BGP Settings(BGPの設定)」の「Enable Edge Override(エッジオーバーライドを有効)」をクリックします。
    このオーバーライドにより、プロファイル定義を超えて、このデバイスに固有のBGP値を定義することができます。
    BGPの有効化

  3. トグルボタンをクリックしてBGPをオンにし、「Edit(編集)」をクリックします。
    「BGP Editor(BGPエディター)」が表示されます。

  4. Local ASN(ローカルAS番号)に、AzureコンソールからPeer ASN(ピアAS番号)を追加します。

  5. Neighbor IP(ネイバーIP)に、AzureコンソールからIPv4プライマリサブネットの使用可能な2番目のIPアドレスを追加します。

  6. ネイバーのASN(AS番号)フィールドにAzure ASNの12076を追加します。
    これは、Azureの固定値です。

  7. AzureコンソールでMD5パスワードを設定した場合、すべての「Additional Options(追加オプション)」を表示し、MD5 Auth(MD5認証)を有効にして、AzureからMD5 Password(MD5パスワード)共有シークレット)を入力します。
    BGP 設定

  8. OKをクリックして、「Save Changes(変更の保存)」をクリックします。

接続の検証

「Test &Troubleshoot(テストとトラブルシューティング)」 > 「Remote Diagnostics(リモート診断)」で、MVEを選択し、「Troubleshoot BGP(BGPのトラブルシューティング) - Show BGP Summary(BGPの概要の表示)」の「Run(実行)」をクリックしてBGP セッションを確認します。

また、エッジデバイスのCLIから接続性やBGPの状態を確認することもできます。詳細については、VMware MVEの接続設定の確認を参照してください。
