Azure接続における多様性

多様な接続は、異なる物理インフラを使用してネットワークサービスを提供することで、ネットワークの堅牢性を向上させます。多様な接続は冗長性を構築し、単一障害点を排除します。冗長接続構成は、Azureサービスレベルアグリーメント（SLA）が有効であるための要件です。詳細については、ExpressRouteのサイトレジリエンシーを参照してください。

ExpressRouteのレジリエンシー

高可用性またはレジリエンシーは、ExpressRouteMicrosoft Azure ExpressRouteは、接続プロバイダーの助けを借りて、顧客がオンプレミスネットワークをMicrosoftクラウドに専用のプライベート接続で拡張することを可能にします。ExpressRouteを使用すると、Microsoft AzureやMicrosoft 365などのMicrosoftクラウドサービスへの接続を確立できます。MegaportはMicrosoft Azure ExpressRouteのパートナーです。
において3つのレベルがあります：

最大 – ネットワークパス内のあらゆる単一障害点を排除するように構成されています。
高 – 1つの回線を2つのサイトに分割することでサイト多様性を提供します。
標準 – 単一サイトで冗長性が組み込まれた2つの接続を持つ単一の回線です。

各ExpressRouteのレジリエンシーソリューションに関連するMicrosoft SLAの詳細については、Service Level Agreements (SLA) for Online Servicesを参照してください。

最大レジリエンシー

最大レジリエンシーは、ネットワークパス内の単一障害点を排除するネットワークを提供します。Megaportを使用してExpressRouteで最大レジリエンシーアーキテクチャを構築する場合、4つのMegaport対応データセンターのそれぞれに1つのPortを作成します。各PortをPeeringロケーションのMSEEに接続するためにVXCを使用します。最大レジリエンシーアーキテクチャでは2つのPeeringロケーションが使用され、それぞれに2つのMSEEがあります。
使用されるPeeringロケーションは少なくとも1000kmまたは621マイル離れている必要があります。
最大レジリエンシーは、ミッションクリティカルなワークロードを持つビジネスに推奨されます。

注記

このアーキテクチャの意図により、レジリエンシーを改善するために4つのMegaportPortを使用することを推奨しますが、これは必須ではありません。
ExpressRoute回線を単一のMegaportPort、またはデュアルPortからデプロイすることができます。単一のデータセンターでデュアルPortをデプロイする場合は、異なる多様性ゾーンにそれぞれ作成してください。Megaportの多様性ゾーンについての詳細は、Port多様性を参照してください.

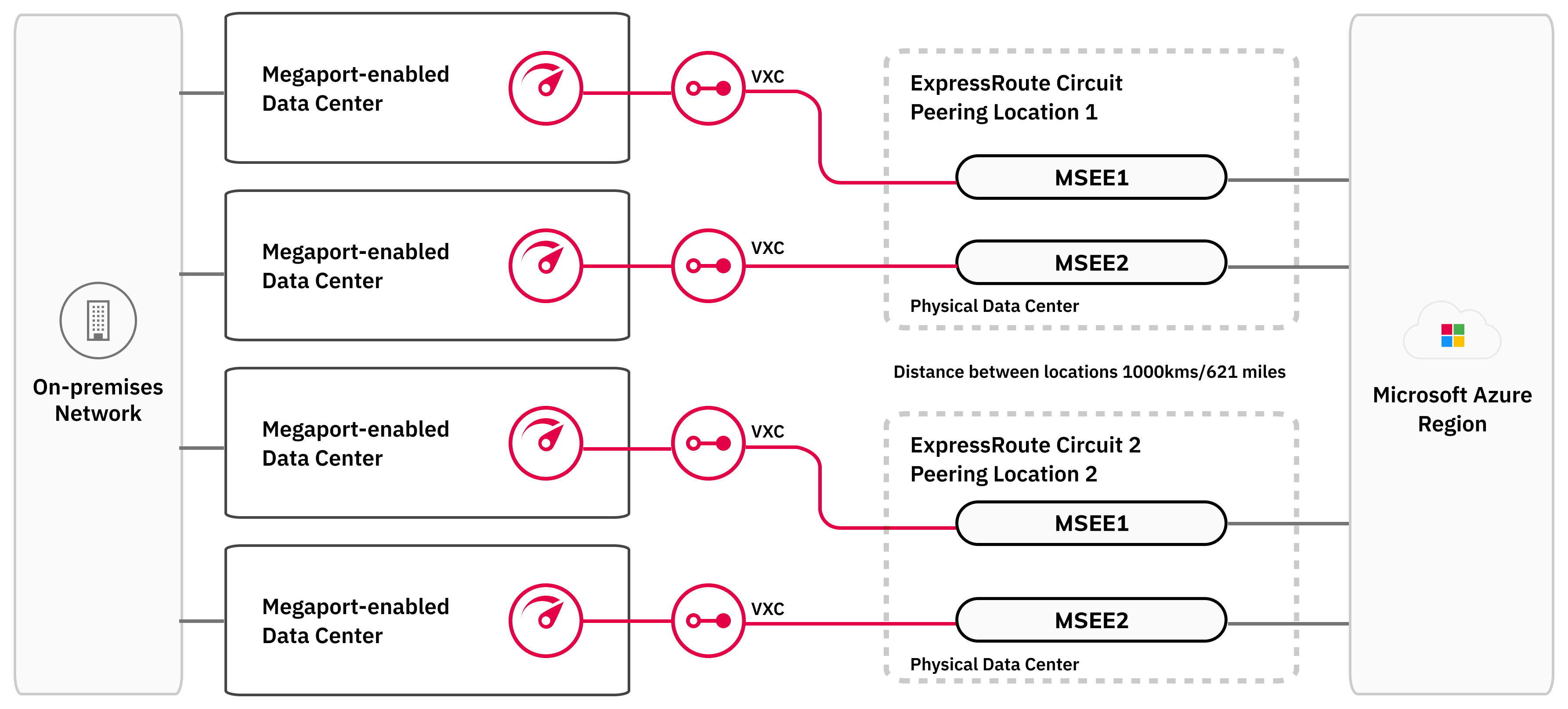

この画像はExpressRouteの最大レジリエンシーの構造を示しています。左側には顧客のオンプレミスネットワークがあります。これは4つの異なるMegaport対応データセンター内のPortにリンクされています。これらのPortはVXCにより別々のExpressRouteのPeeringロケーションのMSEEにリンクされています。ExpressRouteのPeeringロケーションは1000km/621マイル離れています。それぞれのPeeringロケーションには2つのMSEEがあります。4つのPortはそれぞれVXCによりMSEEにリンクされています。

高レジリエンシー

高レジリエンシーは、都市圏で複数のサイトを通じてルーティングされるExpressRouteネットワークを提供します。これはExpressRoute Metroと呼ばれます。
Megaportを使用してExpressRoute Metroを使用する場合、1つまたは2つのMegaportPortを作成し、Metroエリア内の2つのデータセンターでMSEEに接続するためにVXCを使用します。Microsoftは、ExpressRoute Metro用に構成された都市のPeeringロケーション内のデータセンターを指定します。各Metro PeeringロケーションのMSEEにPortを接続するためにVXCを使用します。同じ都市圏内の2つのPeeringロケーションが使用され、それぞれに2つのMSEEがあります。
使用されるPeeringロケーションは5kmまたは3.2マイル以内です。
高レジリエンシーは、都市圏内でビジネス及びミッションクリティカルなワークロードに推奨されます.

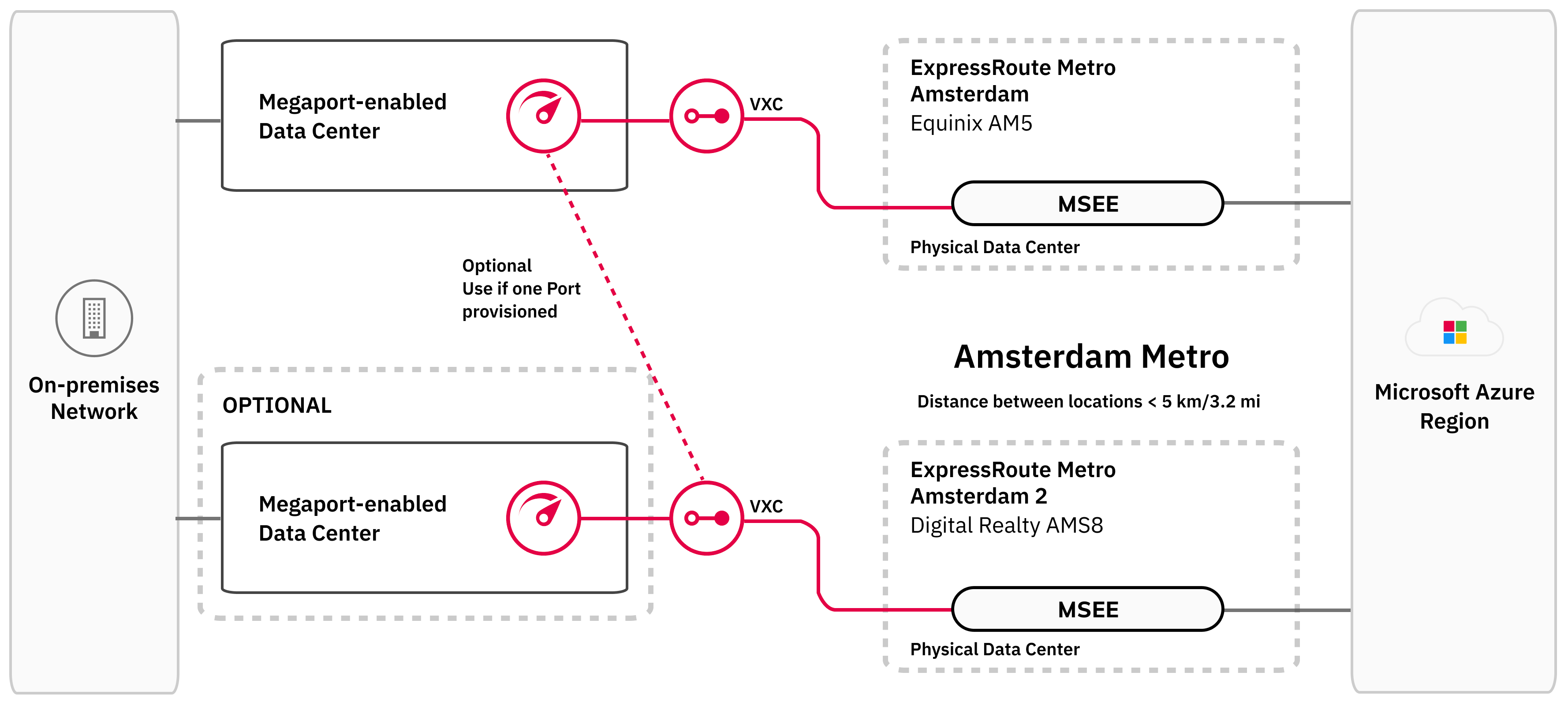

この画像はExpressRouteの高レジリエンシーの構造を示しています。左側には顧客のオンプレミスネットワークがあります。これはMegaport対応データセンター内の1つまたは2つのPortにリンクされています。これらのPortはVXCにより同じ都市圏内の別々のExpressRoute MetroのPeeringロケーションのMSEEにリンクされています。ExpressRoute MetroのPeeringロケーションは5km未満または3.2マイル離れています。それぞれのExpressRoute MetroのPeeringロケーションには2つのMSEEがあります。ExpressRoute Metro構成には各PortがVXCでMSEEにリンクされています。

標準レジリエンシー

標準レジリエンシーは、単一のサイトで構成された2つの接続を持つ単一の回線を使用します。デバイス冗長性（Active-Active）が、回線の2つの接続間でのフェイルオーバーを促進するために構成されています。標準レジリエンシーをMegaportで構成する場合、2つのMegaportPortを作成し、ExpressRoute PeeringロケーションでデュアルMSEEに接続するために2つのVXCを使用します。

注記

1つのMegaportPortを使用することもできますが、2つのPortを使用することをおすすめします。

接続のプロビジョニング時にVXC多様性を使用する必要があります。詳細については、VXCの作成を参照してください.

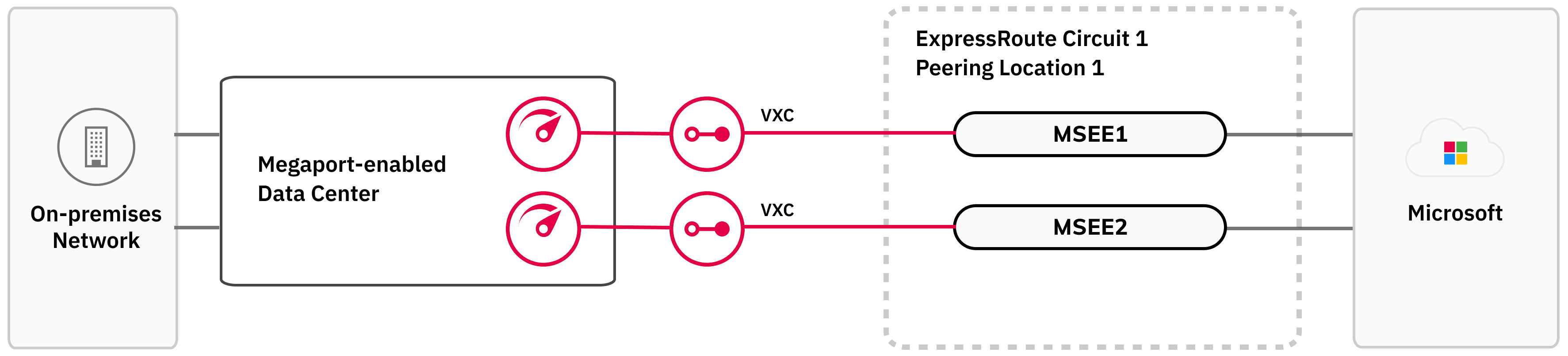

この画像はExpressRouteの標準レジリエンシーの構造を示しています。左側には顧客のオンプレミスネットワークがあります。これはMegaport対応データセンター内の2つのPortにリンクされています。Portは2つのVXCによりExpressRoute Peeringロケーション内のMSEEにリンクされています。
