为 Juniper MX 和 EX 设备创建专用 Megaport 连接

本文介绍如何在 Megaport 网络上为 Juniper MX 设备与 Juniper EX 设备创建专用点到点连接。

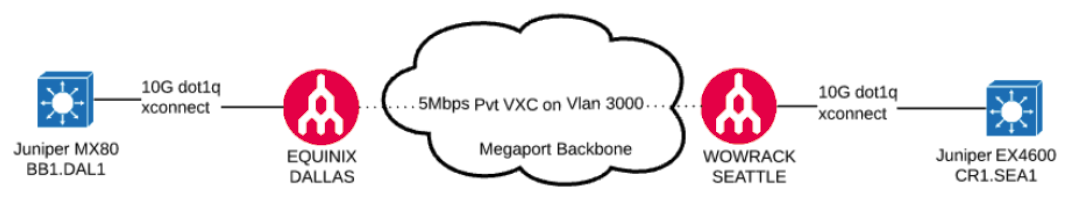

拓扑

Juniper 设备拓扑

先决条件

在继续之前，请确保已具备以下条件：

  • 在两个位置各创建一个 Port，且状态为在线，并通过已完全部署的 Virtual Cross Connect（VXC）进行连接。 如果尚未创建 Port，请参见 创建 Port。
  • 在电路两端各有一台二层或三层 交换机，用于终止物理连接。
  • 在连接到 Megaport 的两条链路上启用 802.1q 中继。

部署专用 VXC

本节说明 Megaport 侧的配置过程，使用 Megaport Portal。

要部署专用 VXC

  1. 在 Megaport Portal 中，转到 Services (服务) 页面并选择源 A 端 Port。

  2. 单击 +Connection (添加连接)。

  3. 单击 Private VXC (专用 VXC)。

  4. 选择目标 Port（B 端）。

  5. 单击 Next (下一步)。

  6. 指定连接详细信息：

    • Connection Name (连接名称) – 将在 Megaport Portal 中显示的 VXC 名称。为 VXC 指定一个便于识别的名称。您可以在之后更改该名称。

    • Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。

    • Rate Limit (速率上限) – 连接的速率（单位：Mbps）。系统会显示最大速率。可用的最大速率受源或目的 端口 中较小者限制。

    • VXC State (VXC 状态) – 选择 Enabled (已启用) 或 Shut Down (关机) 以定义连接的初始状态。有关详细信息，请参见 为故障切换测试关闭 VXC。

      注意

      如果选择 Shut Down (关机)，此服务将不转发流量，并会在 Megaport 网络上表现为宕机状态。该服务的计费仍然有效，您仍需为此连接付费。

    • Preferred A-End VLAN (首选 A 端 VLAN) – 为此连接指定通过 A 端 VLAN 接收的 802.1q VLAN 标记。

    • Preferred B-End VLAN (首选 B 端 VLAN) – 为此连接指定通过 B 端 VLAN 接收的 802.1q VLAN 标记。

      两端的 VLAN 标记不必相同。本示例在 Dallas 与 Seattle 之间的传输连接两端均使用 VLAN 3000。

    • Minimum Term (最低合约期) – 选择 无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

      对于合约期为 12、24、36、48 或 60 个月的服务，启用 最低合约期续订 选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时， 合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

      有关详细信息，请参见 VXC 定价与合约条款 和 VXC、Megaport Internet 与 IX 计费。

    • Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
      要添加标签：

      1. 单击 Add Tags (添加标签)。
      2. 单击 Add New Tag (添加新标签)。
      3. 在各字段中输入详细信息：
        • Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
        • Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
      4. 单击 Save (保存)。

      如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

      警告

      切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。

  7. 单击 Add VXC (添加 VXC) 以保存 VXC。

  8. 单击 Review Order (审核订单) 并继续完成订购流程。

部署完成后，您可以在 Portal 的 Services (服务) 页面查看该 VXC。

完成 Megaport 侧的配置后，您需要在电路两端分别配置 Juniper 设备。

在电路两端配置 Juniper 设备

此示例在中继端口上使用受支持的最大传输单元（MTU）9100。MTU 为可选项。有关不同 MTU 设置的结果，请参见测试 MTU 设置。

配置 Juniper 设备

  1. 配置位于 Dallas 的 Juniper MX80 路由器如下：

    set bridge-domains VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-1/1/0 description "MP1-10G L2 端口"
set interfaces xe-1/1/0 vlan-tagging
set interfaces xe-1/1/0 mtu 9100
set interfaces xe-1/1/0 unit 3000 description MP-DAL-SEA
set interfaces xe-1/1/0 unit 3000 vlan-id 3000
set interfaces xe-1/1/0 unit 3000 family inet address 10.10.1.1/30

  2. 配置位于 Seattle 的 Juniper EX4600 设备如下：

    set vlans VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-0/0/46 description "Megaport SEA-10G"
set interfaces xe-0/0/46 vlan-tagging
set interfaces xe-0/0/46 mtu 9100
set interfaces xe-0/0/46 unit 3000 description MP-DAL-SEA
set interfaces xe-0/0/46 unit 3000 vlan-id 3000
set interfaces xe-0/0/46 unit 3000 family inet address 10.10.1.2/30

测试 MTU 设置 - Dallas 到 Seattle

本节展示从 Dallas 到 Seattle 的配置中，不同 MTU 设置的表现。

使用 9100 的 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

使用 9055 的 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

使用 9054 的 MTU：成功

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 字节数据
10.10.1.2 返回 9062 字节: icmp_seq=0 ttl=64 时间=60.443 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=1 ttl=64 时间=62.667 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=2 ttl=64 时间=57.640 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=3 ttl=64 时间=65.529 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=4 ttl=64 时间=67.623 毫秒
^C
--- 10.10.1.2 ping 统计信息 ---
发送 5 个包，收到 5 个包，丢包率 0%
往返时间 最小/平均/最大/标准差 = 57.640/64.212/71.371/4.553 毫秒

测试 MTU 设置 - Seattle 到 Dallas

本节展示从 Seattle 到 Dallas 的配置中，不同 MTU 设置的表现。

使用 9100 的 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

使用 9055 的 MTU

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

使用 9054 的 MTU：成功

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 字节数据
10.10.1.2 返回 9062 字节: icmp_seq=0 ttl=64 时间=60.443 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=1 ttl=64 时间=62.667 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=2 ttl=64 时间=57.640 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=3 ttl=64 时间=65.529 毫秒
10.10.1.2 返回 9062 字节: icmp_seq=4 ttl=64 时间=67.623 毫秒
^C
--- 10.10.1.2 ping 统计信息 ---
发送 5 个包，收到 5 个包，丢包率 0%
往返时间 最小/平均/最大/标准差 = 57.640/64.212/71.371/4.553 毫秒
