创建链路聚合组

本主题介绍 Port 链路聚合组 (LAG)，逐步说明如何将 Port 添加到 LAG，以及如何将非 LAG 的 Port 转换为 LAG 的 Port。

LAG 将物理端口捆绑为单一数据路径，流量负载在各端口之间分担，从而提升整体连接可靠性。该功能提供汇聚带宽、更高的弹性以及资源的高效利用。用于描述 LAG 的其他术语还包括端口汇聚、链路捆绑和信道绑定。

当您创建一个速率为 10 Gbps 或更高的新 Port 时，启用 Link Aggregation Control Protocol (LACP)链路聚合控制协议 (LACP) 允许网络设备通过向其对端（同样实现 LACP 的直连设备）发送 LACP 报文，协商自动进行链路聚合。LACP 允许在交换机之间，或在交换机与服务器之间的多条物理链路聚合为单一逻辑链路，从而提供更高带宽和冗余。
 后即可在 LAG 中使用该 Port。即使当时只需要单个 Port，我们也建议您启用 LACP。这样可避免您日后在该 Port 上启用 LACP 时出现业务中断。您最多可将 8 个物理 Port 组合成一个 LAG，并且 Port 价格会根据新增 Port 动态更新。同一 LAG 中所有 Port 使用相同的二层 MAC 地址。有关如何创建 Port 的更多信息，请参见创建 Port。

使用具有多条物理交叉连接的 LAG 配置可减少潜在的单点故障，从而避免网络因故障而中断。例如，使用小型可插拔 (SFP) 端口或光模块的网络。

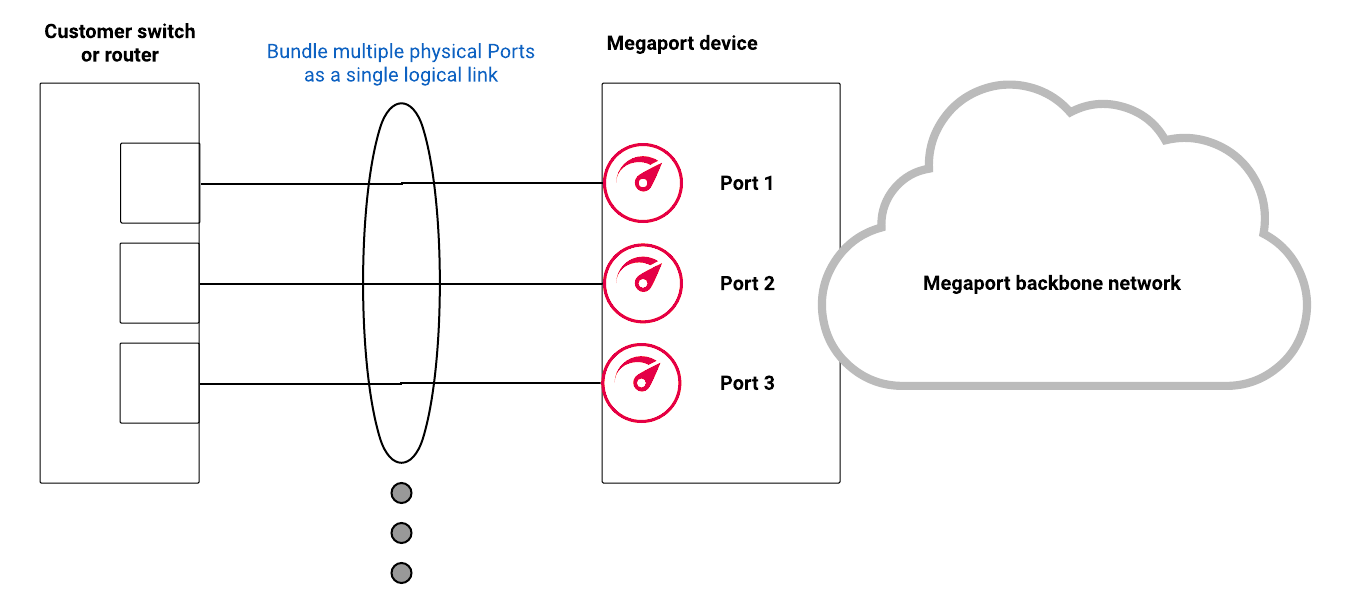

下图展示了 LAG 配置的整体设计：

LAG configuration

Port LAG 规格

Specification Port
Protocol LACP (IEEE 802.1AX or previous IEEE 802.3ad standards)
Interface 10GBASE-LR（10 Gbps）或 100GBASE-LR4（100 Gbps）
Maximum number of interfaces in a single LAG 8

Port LAG 限制

  • 不支持跨多设备的 Multi-Chassis Link Aggregation (MC-LAG)。
  • LAG 速率必须为 10 Gbps 或更高。LAG 中不支持 1 Gbps 的 Port。
  • 为确保 LACP 正常工作，需在您的设备上将 LACP System Priority 设置为大于 0 的值。

带宽限制

LAG 的可用总带宽为其中所有 Port 的带宽之和。Virtual Cross Connect（VXC）的带宽仍受 LAG 中任一单个 Port 的最大带宽限制。然而，与 Internet Exchange (IX) 服务位于同一都会区域的本地 Port 不受此限制。您可以将 IX 服务配置为使用该 LAG 中所有成员的总带宽容量。

为多样性配置一对 LAG

创建新 LAG 时，您可以将其与现有 LAG 做到多样性，或一次性创建一对多样性 LAG（分别位于不同多样性区域）。有关 Port 多样性的更多信息，请参见 Port 多样性。

注意

订单下达后无法更改 LAG 的多样性区域。若需更改，必须取消并重新订购该 LAG。

为多样性配置一对 LAG 的步骤

  1. 登录 Megaport Portal 并选择 Services (服务)。
  2. 单击 Create Port (创建 Port)。

  3. 为 Port 选择一个数据中心位置，并单击 Next (下一步)。

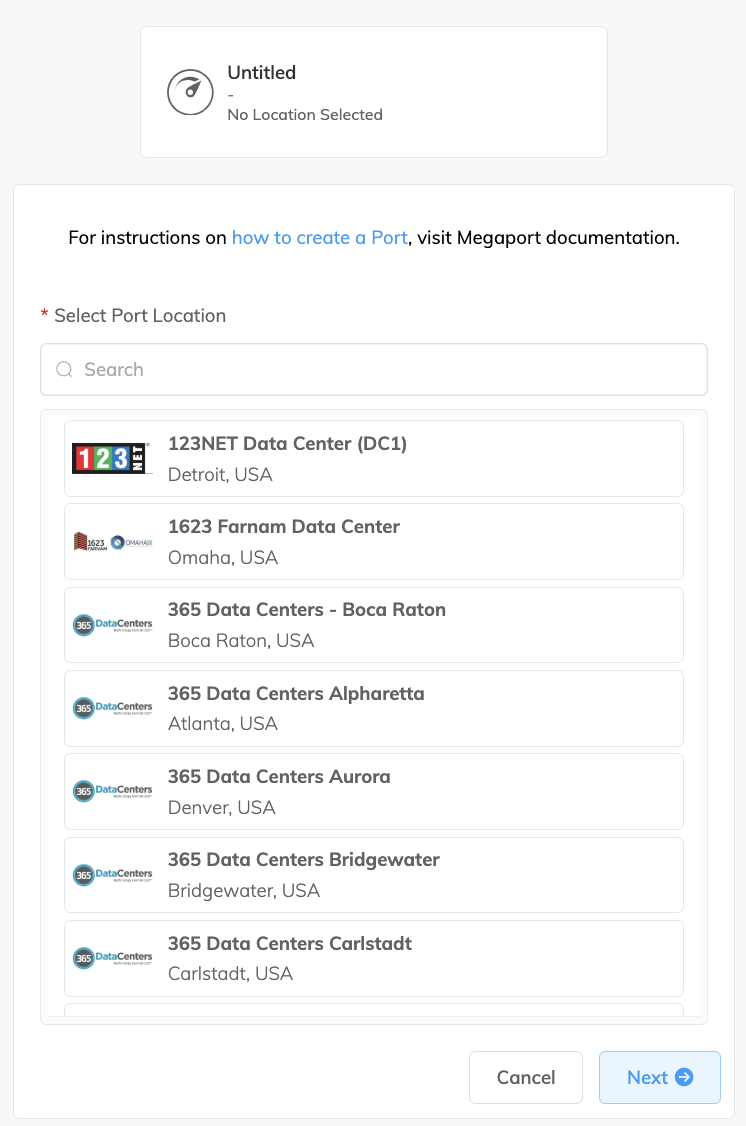

    Select location
    您可以使用 Search (搜索) 字段查找目标 Port 的名称、国家、都会城市或地址。

  4. 指定 Port 详细信息。

    • Port Speed (端口速率) – 选择所需的 Port 速率。Port 的容量取决于位置和服务可用性。请确保您的设备能够与所选速率对接。如果在您选择的位置和速率下支持 Port 多样性，多样性选项将被启用。若所需位置不支持 Port 多样性，请联系 Megaport 的销售代表以获取更多信息。

    • Megaport Marketplace – 默认情况下，每项服务均为您的企业私有，仅供您公司、团队和资源通过 Megaport 网络使用。设置为私有时，该服务在 Megaport Marketplace 中不可搜索，但其他人仍可使用服务密钥连接到您。Megaport Marketplace 的可见性由您的 Megaport Marketplace 个人资料控制。有关如何使您的服务在 Megaport Marketplace 中可见的更多信息，请参见将服务添加到个人资料。

    • Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。

    • Minimum Term (最低合约期) – 选择 无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

      对于合约期为 12、24、36、48 或 60 个月的服务，启用 最低合约期续订 选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时， 合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

      有关更多信息，请参见 Port 价格和合同条款。

    • Cross Connect (交叉连接) – 当您输入了 Port 速率后，如果您选择的位置提供交叉连接，将显示 交叉连接交叉连接是一种专用的物理点对点连接，用于在数据中心内连接双方。 它属于非标准产品，只能与 Port 一起订购。
       部分。 如果您希望在 Port 订单中包含交叉连接，请选择 Yes (是)。将显示该交叉连接的价格。 有关更多信息，请参阅 订购交叉连接。

    • Port Diversity (Port 多样性) – 仅当当前位置和速率支持多样性时才会显示多样性选项。从下拉列表中选择以下选项之一：

      • None (无) – 如果您对特定多样性区域没有偏好，请选择此选项。
      • Create Diverse Pair (创建多样性对) – 选择此选项可创建两个 LAG，分别位于各自的多样性区域。系统会提示您输入该对中第二个 LAG 的名称，并使用相同设置配置第二个 LAG。
      • Diverse from Existing Port (与现有 Port 保持多样性) – 选择此选项可使该 LAG 与现有 LAG 实现多样性。在下拉列表中，会列出所有可用的已购 LAG 及其对应的多样性区域。

    • LACP on Port (在 Port 上启用 LACP) – 单击 Enable (启用) 将该 Port 添加为 LAG 成员。指定要包含在 LAG 中的 Port 数量，最多不超过 8 个。

    • Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
      要添加标签：

      1. 单击 Add Tags (添加标签)。
      2. 单击 Add New Tag (添加新标签)。
      3. 在各字段中输入详细信息：
        • Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
        • Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
      4. 单击 Save (保存)。

      如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

      警告

      切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。

    Create diverse LAG pair

  5. 单击 Next (下一步) 查看摘要页面。
    摘要显示已启用 Port 多样性以及各 LAG 的多样性区域。摘要中的月费将包含两个 LAG。如果已订购交叉连接，摘要还会显示交叉连接的月费和一次性费用。
    diverse LAG summary

  6. 确认所选项，然后单击 Create LAG (创建 LAG)。
    “Configured Services” 窗格将显示新建 LAG、其多样性区域以及月度费用。

  7. 在 “Configured Services” 窗格上单击 Review Order (审核订单) 以立即部署新 LAG，或单击 Save (保存) 在下单前保存已配置的 LAG。

  8. 在弹出窗口中单击 Order Now (立即下单) 以开始预配新的 LAG。

    预配完成后，Megaport 会生成授权书 (LOA)，并注明应用于您服务的分界点。

  9. 在 Services 页面中新建 LAG 旁边单击 Download LOA (下载 LOA)。
    Megaport 也会通过电子邮件向您发送 LOA PDF。

  10. 将 LOA 提交给您的数据中心运营方，以建立从您的网络设备到新 Port 的物理交叉连接。

注意

新的交叉连接费用及任何相关的 VXC 费用由客户承担，具体以 Megaport’s Global Services Agreement 为准。

LAG 预配并部署完成后，您即可访问 Megaport 网络，并开始将 Virtual Cross Connect（VXC）添加到该 LAG。有关添加 VXC 的更多信息，请参见创建 VXC。

将非 LAG 的 Port 转换为 LAG

若要将非 LAG 的 Port 转换为 LAG，请向 Megaport 支持发送请求以手动转换该 Port。请务必在请求中明确标识该 Port。
