创建与 Versa 集成的 MVE

本主题介绍如何使用 Versa Secure SD-WAN 创建并配置 Megaport Virtual Edge（MVE）。开始之前，您需要具有订购权限的用户账户，以便访问 Megaport Portal 和 Versa。

有关设置 Megaport 账户的更多信息，请参见创建账户。

提示

Versa 为其 SD-WAN 产品（包括 Versa Director 和云连接）提供文档，详见 VOS SD-WAN Configuration Product Documentation。

基本步骤

使用 Versa 配置 MVE 的基本步骤如下：

获取 Versa Director 所需信息。
在 Director 中创建新的工作流模板。
在 Director 中添加新的设备组。
在 Director 中添加新的设备。
在 Megaport Portal 中创建 Versa MVE 实例。
在 Megaport Portal 中查看分配给 MVE 的公有 IP 地址。
在 Versa Director UI 中验证 MVE 已注册且处于同步状态。

以下部分提供详细步骤。

获取 Versa Director 所需信息

要设置 Versa，您需要以下信息：

Versa Director IPv4 address or FQDN（Versa Director IPv4 地址或 FQDN） – 例如：cloud211.versa-networks.com。

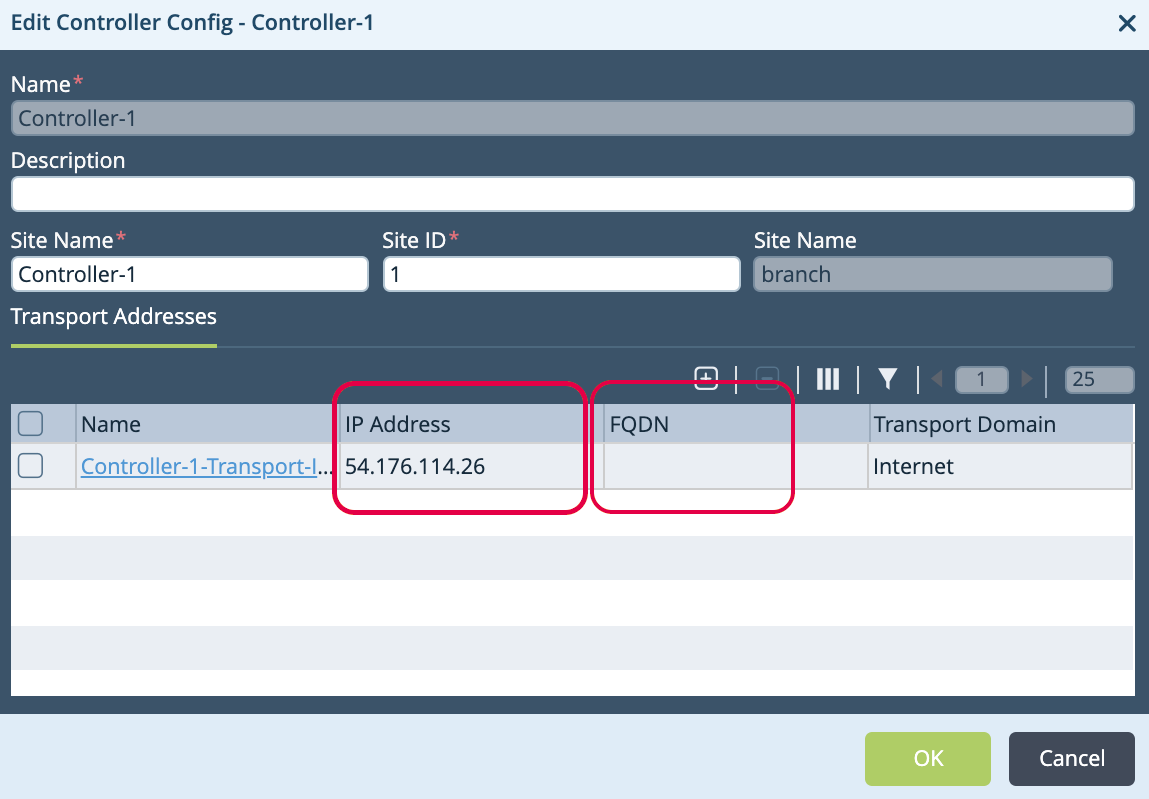

Versa Controller IPv4 address or FQDN（Versa Controller IPv4 地址或 FQDN） – 在 Versa Director 中，选择顶部菜单栏中的 Configuration（配置） 选项卡。在横向菜单栏中选择 Templates > Device Templates，并选择一个模板。在模板详情页面中，选择 Services（服务） 选项卡（齿轮图标），然后选择 SDWAN > System > Controller Config。窗口将显示控制器列表、其 IP 地址以及分配的 FQDN。
Local Auth String（本地认证字符串） – 默认值为 SDWAN-Branch@Versa.com，可在 Versa Director 中修改。
Remote Auth String（远端认证字符串） – 默认值为 Controller-1-staging@Versa.com，可在 Versa Director 中修改。
Serial Number（序列号） – 当您在 Versa Director 中添加新设备时将创建此值。

在 Director 中创建新的工作流模板

下一步是在 Versa Director 中创建新的工作流模板和设备。Versa 强烈建议使用其工作流来创建模板和设备。工作流会自动构建并创建一些幕后配置和变量值，否则可能会被忽略。

在 Director 中创建新工作流模板

登录 Versa Director。
选择顶部菜单栏中的 Workflows（工作流） 选项卡。

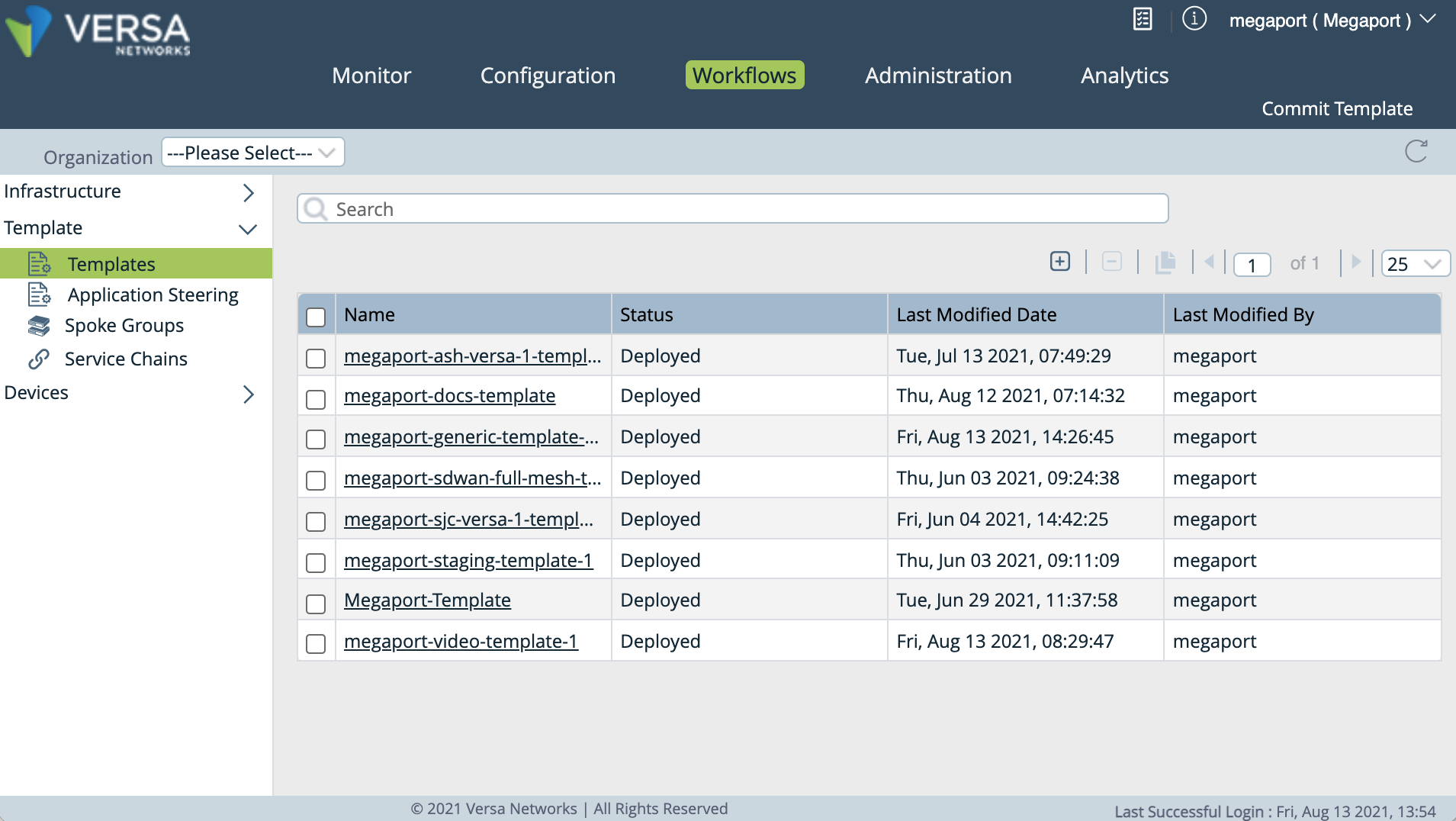

在左侧导航中，选择 Template > Templates。
点击（添加）以创建模板。

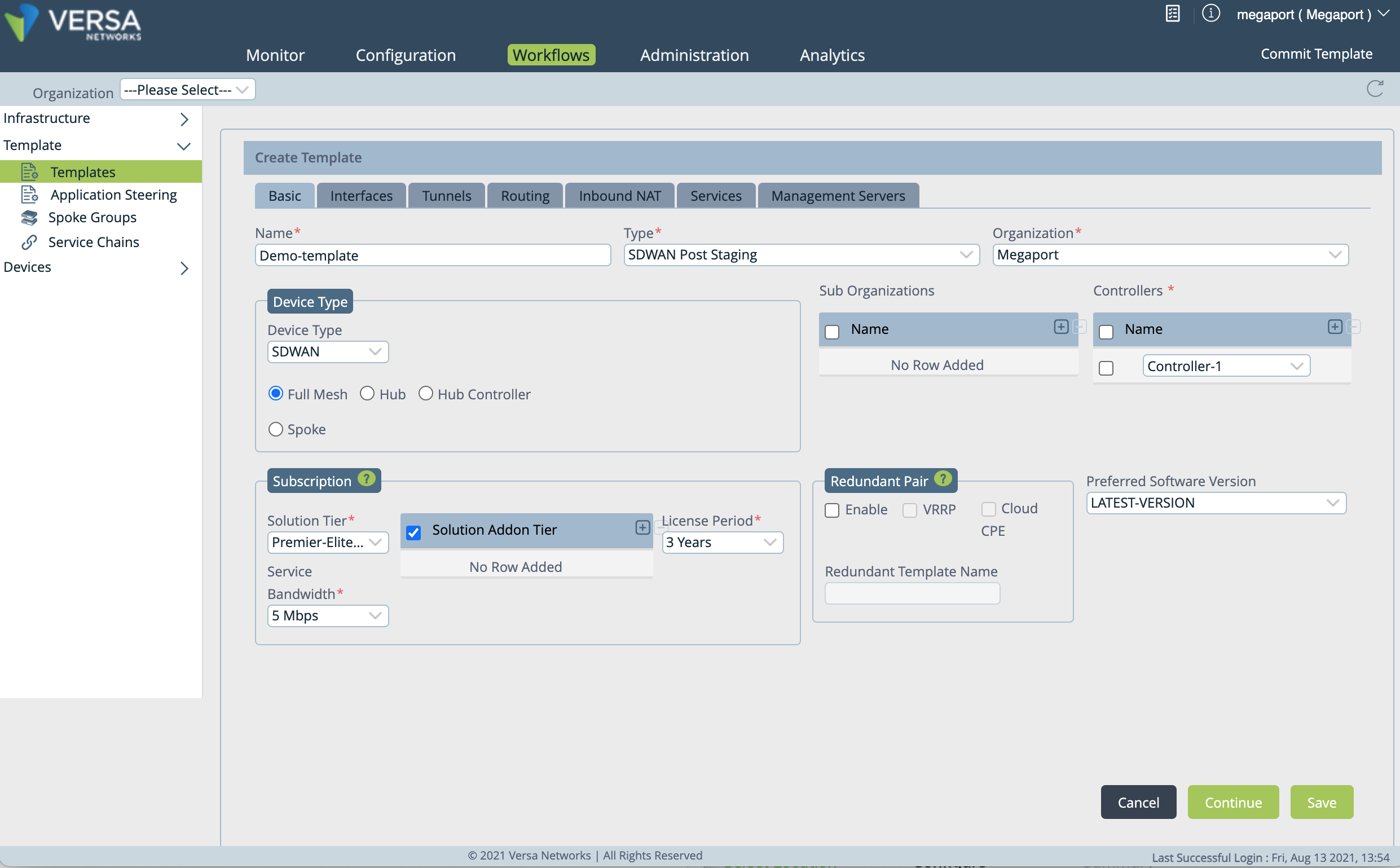

在 Basic（基本） 选项卡中，指定以下详细信息。
- Name（名称） – 为暂存模板输入名称。
- Type（类型） – 从下拉菜单中选择模板类型 SDWAN Post Staging。
- Organization（组织） – 选择要与该模板关联的提供方组织。
- Device Type（设备类型） – 从下拉菜单中选择 SDWAN。
  - 选择合适的角色（Full Mesh、Hub、Hub Controller 或 Spoke）。
- Controllers（控制器） – 从您的网络中选择一个控制器节点与该模板关联。
- Subscription（订阅） – 选择适合您网络的订阅信息。
  - Solution Tier（解决方案层级） – 要配置的网络服务。
  - Service Bandwidth（服务带宽） – 以 Mbps 为单位为该服务分配的带宽。
- Preferred Software Version（首选软件版本） – 应在 Versa Director 上部署的软件首选版本。该首选软件版本适用于零接触预配（ZTP）。在 ZTP 期间，如适用，Versa Director 会将分支升级到首选版本。该首选版本最多可向后兼容前两个 VOS 版本。
有关创建 Versa 暂存模板的更多信息，请参见 Create and Manage Staging and Post-Staging Templates。

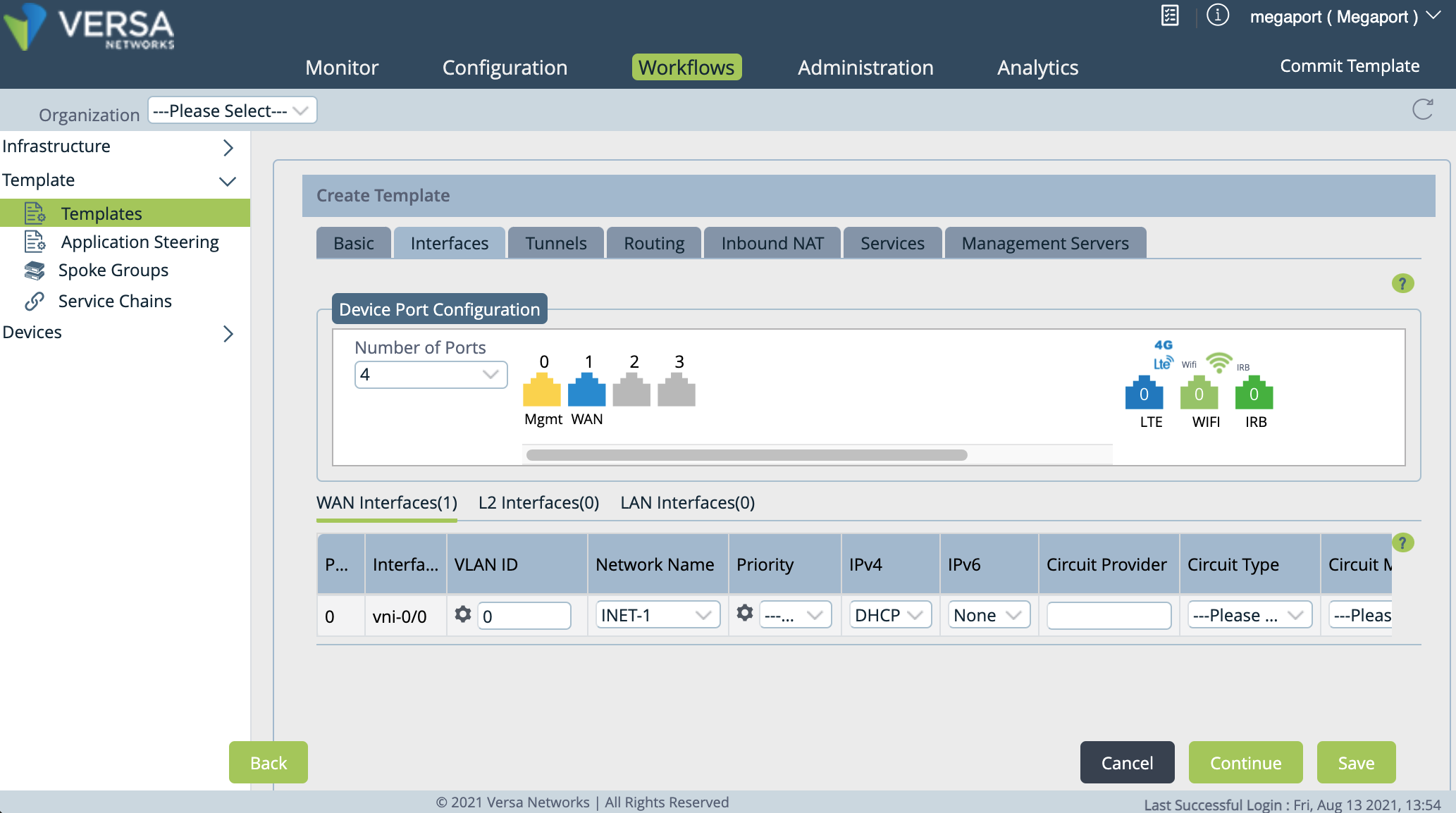

选择 Interfaces（接口） 选项卡并指定以下详细信息。
- Number of Ports（端口数量） – 选择 4。MVE 需要 4 个端口。
  注意，端口 0 保留用于管理（Mgmt），且无法更改。
- 点击端口 1 的图标，并从下拉菜单中选择 WAN（广域网）。WAN Interfaces 列表中会新增一行。（MVE 创建过程会自动配置 WAN 接口，通过 Megaport Internet 连接进行连接，其带宽由 MVE 的规格决定。）
- VLAN ID（VLAN ID） – 该值应设置为 0。
- Network Name（网络名称） – 该值应设置为 INET-1。
- IPv4（IPv4） – 该值应设置为 DHCP。
- 其余字段可保持不变。
注意

您也可以选择性地输入线路信息。
点击 Continue (继续)（右下角）直至看到 Create (创建) 选项，然后点击 Create (创建)。

现在您可以将该模板应用到新的设备组。

在 Director 中添加新的设备组

下一步是创建一个新的设备组。

登录 Versa Director。
选择顶部菜单栏中的 Configuration（配置） 选项卡。

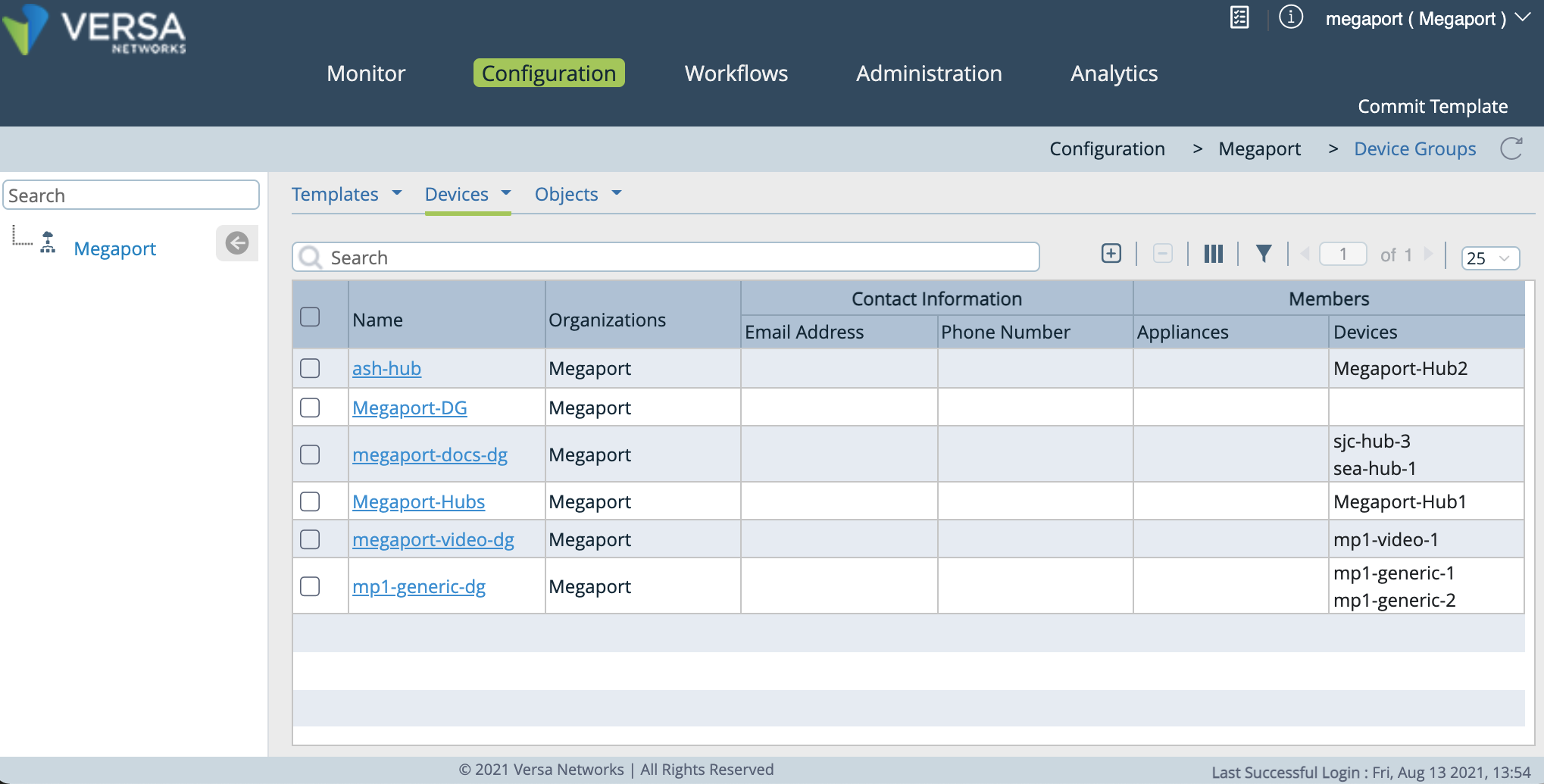

在横向菜单栏中，选择 Devices > Device Groups。

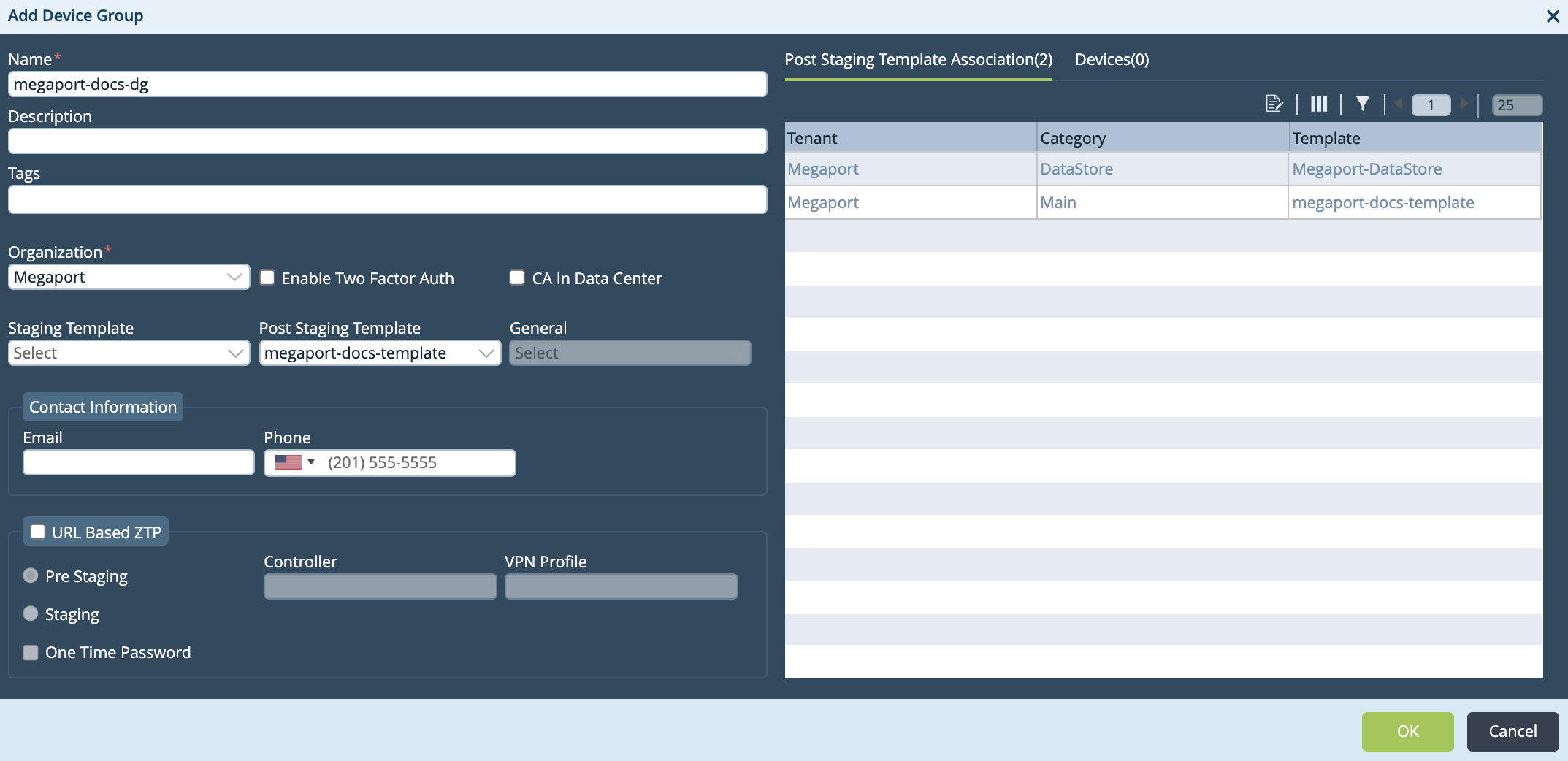

点击（添加）以添加一个设备组。
指定以下详细信息：
- Name（名称） – 为设备组输入一个易于识别的名称。
- Description（描述） – 输入关于该设备组的描述信息。
- Tags（标签）（可选） – 输入供用户搜索的字符串。
- Organization（组织） – 从下拉列表中选择您的组织。
- Post Staging Template（后暂存模板） – 选择您之前创建的模板。
点击 OK (确定)。

在 Director 中添加新的设备

下一步是添加一个新设备。

登录 Versa Director。
选择顶部菜单栏中的 Workflows（工作流） 选项卡。

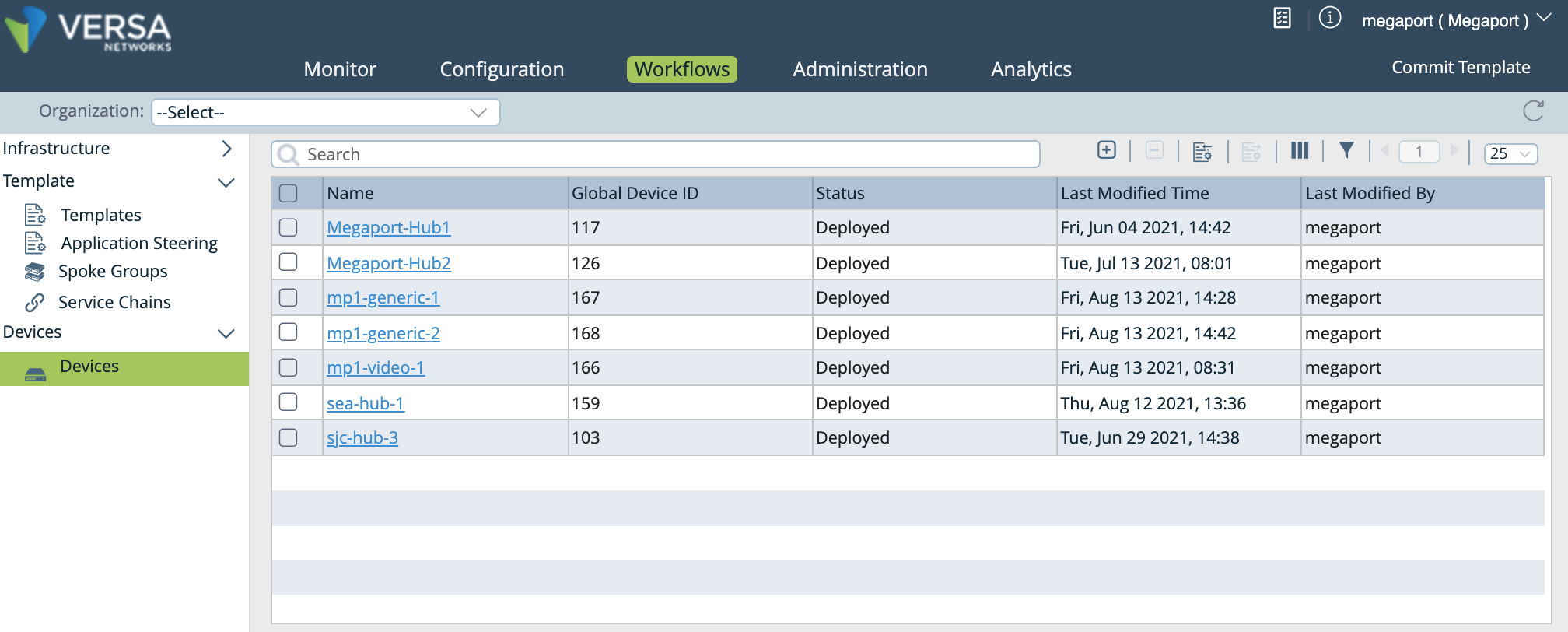

在左侧导航中，选择 Devices > Devices。

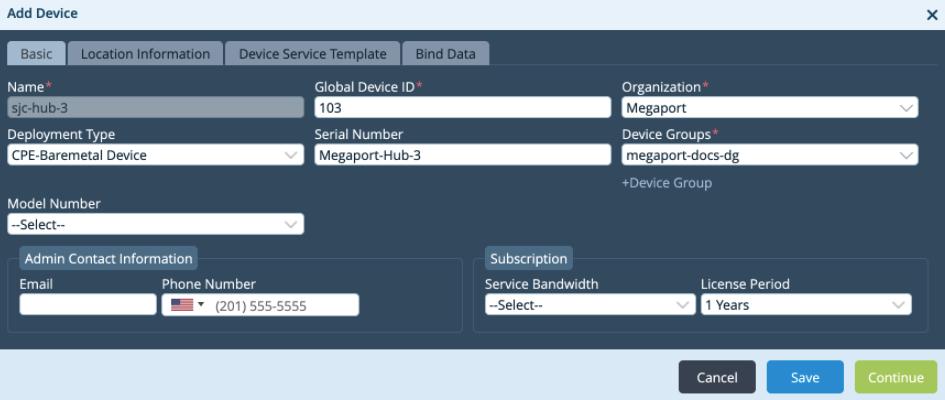

点击（添加）以打开 Add Device 窗口。
在 Basic（基本） 选项卡中，指定以下详细信息。
- Name（名称） – 为设备指定一个有意义的名称。
- Global Device ID（全局设备 ID） – Versa Director 会自动分配下一个可用 ID。
- Organization（组织） – 从下拉列表中选择您的组织。
- Deployment Type（部署类型） – 从下拉列表中选择 CPE-Baremetal Device（CPE 裸金属设备）。
- Serial Number（序列号） – 为该设备输入一个序列号。为设备指定一个唯一且有意义的值，并记录下来，因为在 Megaport Portal 中创建 Versa MVE 实例时还需要使用它。
- Device Groups（设备组） – 选择您之前创建的设备组。这会将新设备分配到该设备组。
点击 Continue (继续)。
在 Location Information（位置信息） 选项卡中，输入设备所在的国家/地区。
点击 Continue (继续)，直至看到 Deploy (部署) 按钮。
点击 Deploy (部署)。
新设备现已在 Versa Director 中部署。

在 Megaport Portal 中创建 MVE

创建 MVE 时，请选择支持 MVE 且与您的网络设计兼容的城域区域中的位置。您可以将多个位置连接到单个 MVE。有关位置详细信息，请参见规划您的部署。

您可以在同一城域内部署多个 MVE，以满足冗余或容量需求。作为 MVE 创建过程的一部分，您通常还会创建一个 Megaport Internet 连接。

创建 MVE

在 Megaport Portal 中，转到 Services（服务） 页面。
点击 Create MVE（创建 MVE）。
选择 Versa FlexVNF。
选择软件版本。

MVE 将配置为与该版本的 Versa 兼容。
点击 Next (下一步)。
指定 MVE 详细信息：
- Location（位置） – 选择 MVE 位置。

  选择一个在地理位置上靠近您的目标分支和/或本地位置的站点。

  您选择的国家必须是您已注册的市场。

  如果您尚未在要部署 MVE 的位置注册计费市场，请按照启用计费市场中的步骤操作。

  您可以使用 Search (搜索) 字段查找目标 Port 的 Port 名称、国家、Metro City 或地址。您也可以按多样性区域进行筛选。
- Diversity Zone（多样性区域） – 选择一个多样性区域。

  您可以选择 Red 或 Blue，或选择 Auto 由 Megaport 为您选择区域。所选或分配的多样性区域将在后续的配置流程以及最后的摘要页面中显示。
  更多信息，请参见 MVE 多样性。
- Size（规格） – 从可用规格列表中选择。可用规格以绿色高亮并标记为 Available。不同规格支持的并发连接数不同，各合作伙伴产品的指标可能略有差异。

  注意

  如果所需的 MVE 规格未出现在列表中，则表示所选位置容量不足。您可以选择另一个容量充足的位置，或联系您的客户经理讨论需求。
- Minimum Term (最低合约期) – 选择无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

  对于合约期为 12、24、36、48 或 60 个月的服务，启用最低合约期续订选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时，合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

  更多信息，请参见 MVE 价格与合同条款。
点击 Next (下一步)。
指定 Versa 专项设置：
- Director Address（Director 地址） – 输入您的 Versa Director 的 FQDN 或 IPv4 地址。
- Controller Address（Controller 地址） – 输入您的 Versa Controller 的 FQDN 或 IPv4 地址。
- Local Auth（本地认证） – 输入在 Versa Director 中配置的本地认证字符串。
- Remote Auth（远端认证） – 输入在 Versa Director 中配置的远端认证字符串。
- Serial Number（序列号） – 输入您在 Versa Director 中创建设备时使用的序列号。

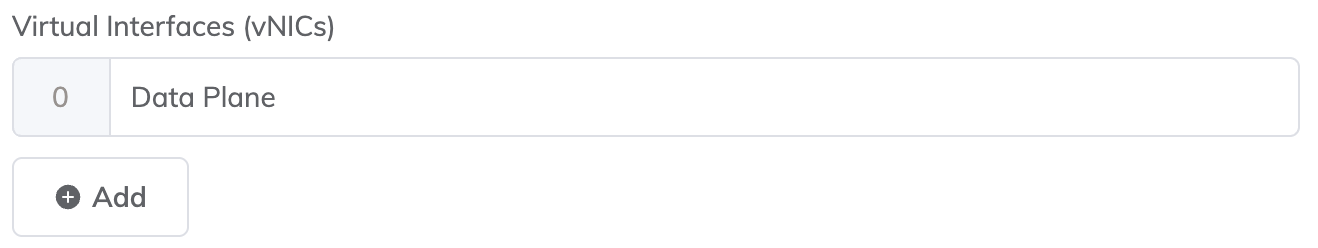

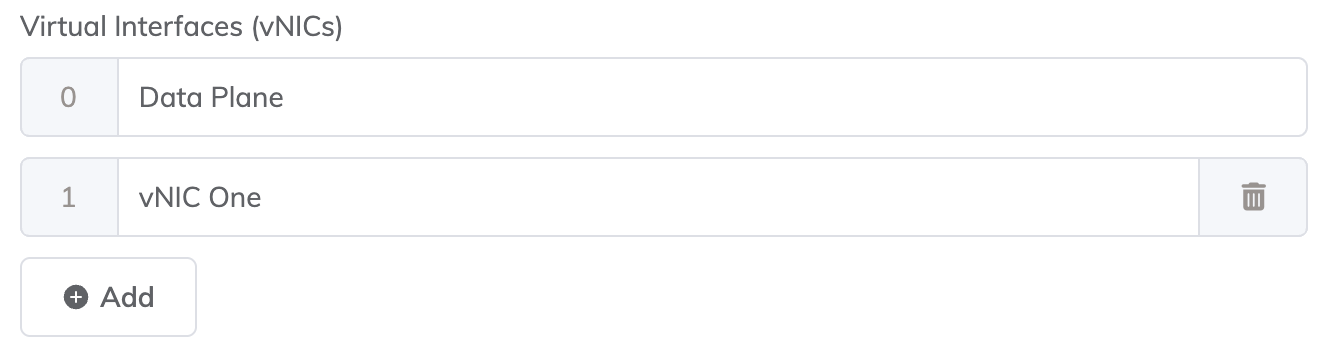

- Virtual Interfaces (vNICs)（虚拟接口） – 每个 MVE 默认配置一个名为 Data Plane 的 vNIC。要更改名称，在文本框中直接覆盖输入。MVE 部署后，您也可以更改 vNIC 名称。

  您最多可为 MVE 添加共计五个 vNIC（包含默认添加的一个）。更多信息，请参见 vNIC 连接类型。

  要添加 vNIC：
  - 点击 + Add (添加)。
  - 为该 vNIC 输入名称。
  注意

  如果您希望在此 MVE 部署后增加或减少 vNIC 数量，则必须删除整个 MVE 并重新创建。无法在已部署的 MVE 上添加或删除 vNIC。
- Megaport Marketplace – 默认情况下，每个服务仅对您的企业私有，并通过 Megaport 网络为您公司的内部团队和资源提供服务。在设置为私有时，该服务不会在 Megaport Marketplace 中被搜索到，但其他人仍可使用服务密钥连接到您。Megaport Marketplace 的可见性由您的 Megaport Marketplace 个人资料控制。有关如何让您的服务在 Megaport Marketplace 中可见的更多信息，请参见将服务添加到个人资料。
点击 Next (下一步)。
指定可选设置：
- MVE Name（MVE 名称） – 为 MVE 输入一个易于识别的名称，尤其在您计划配置多个时。该名称将显示在 Megaport Portal 中。

  MVE 名称会基于位置名称自动生成，并显示在摘要页面。您也可以输入自己的名称进行覆盖。
- Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。
- Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
  要添加标签：
  1. 单击 Add Tags (添加标签)。
  2. 单击 Add New Tag (添加新标签)。
  3. 在各字段中输入详细信息：
    - Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
    - Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
  4. 单击 Save (保存)。
  如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

  警告

  切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
在摘要页面确认配置和价格。

月费取决于位置和规格。
点击 Add MVE（添加 MVE）。

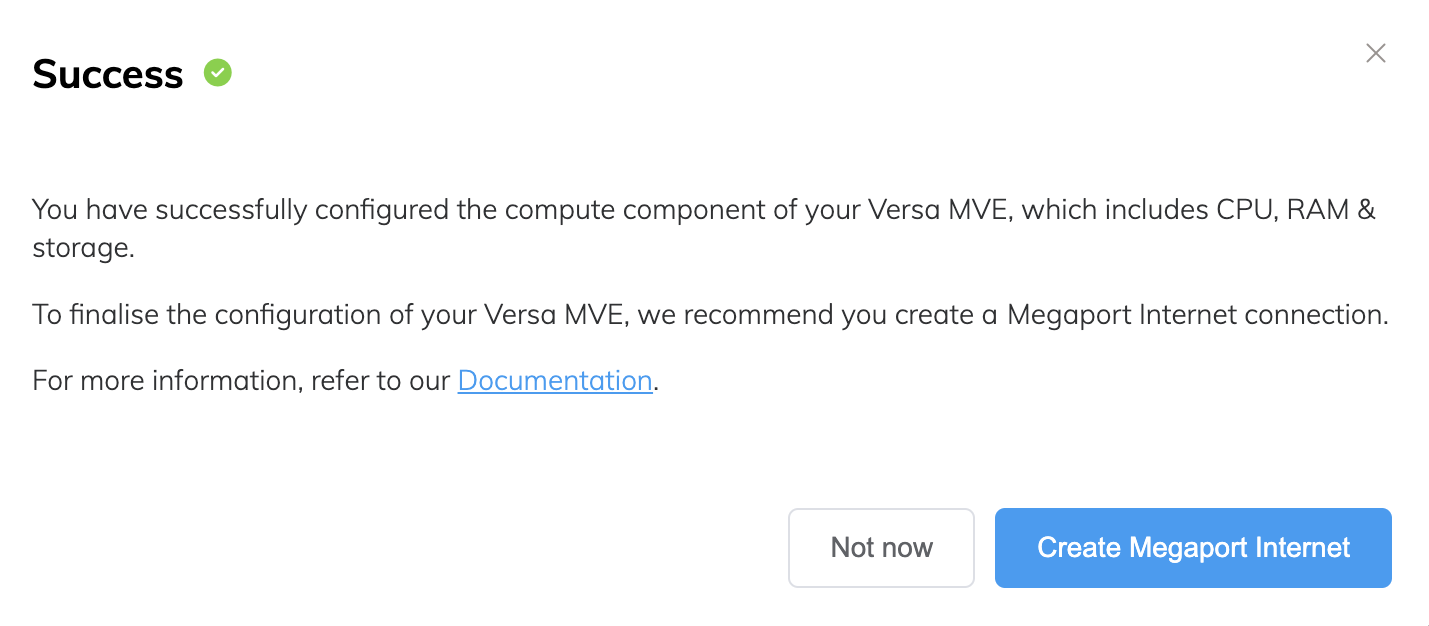

系统会提示您创建 Megaport Internet 连接。Megaport Internet 连接提供连通性，使 MVE 能够注册并与 Versa SD-WAN 通信。

创建 Megaport Internet 连接

点击 Create Megaport Internet（创建 Megaport Internet） 继续（推荐），或点击 Not now（暂不） 以便稍后再为互联网接入进行预配。

注意

MVE 需要在管理平面虚拟接口上具备到互联网的连通性。您可以预配 Megaport Internet 连接，或使用私有 VXC 配置第三方互联网连接。我们强烈建议您在初始 MVE 启动和部署时创建 Megaport Internet 连接，以确保 MVE 正确预配并正常运行。
选择目标 Port（Internet 路由器）。
Megaport Internet 连接的 B 端可以位于任何提供 Megaport Internet 的位置。
您可以使用 Search (搜索) 字段查找目标 Port 的 Port 名称、国家、Metro City 或地址。您也可以按多样性区域进行筛选。
点击 Next (下一步)。
指定连接详情：
- Connection Name（连接名称） – 显示在 Megaport Portal 中的 Megaport Internet 连接名称。
- Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。

  提示

  为 Megaport Internet 连接和 MVE 使用相同的 Service Level Reference 编号，便于在账单中匹配识别。
- Rate Limit（速率上限） – 您的连接速率，单位为 Mbps。速率上限可从 20 Mbps 起配置，并可按 1 Mbps 递增扩展至数 Gbps 或更高。可用速率档位可能因位置和服务类型而异。创建 Megaport Internet 连接后，您可以按需更改速率。月度计费详情会基于位置和速率上限显示。
- VXC State（VXC 状态） – 选择 Enabled (已启用) 或 Shut Down (关机) 以定义连接的初始状态。更多信息，请参见为故障切换测试关闭 VXC。

  注意

  如果选择 Shut Down (关机)，流量将不会通过该服务，并且在 Megaport 网络上表现为中断。此服务的计费将保持活动，您仍会为该连接付费。
- A-End vNIC（A 端 vNIC） – 选择 vNIC-0 以进行初始管理访问。
- Preferred A-End VLAN（首选 A 端 VLAN）（可选） – 点击 Untag (取消标记) 以移除 VLAN 打标，并允许首次管理员登录设备。
- Minimum Term (最低合约期) – 选择无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

  对于合约期为 12、24、36、48 或 60 个月的服务，启用最低合约期续订选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时，合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

  更多信息，请参见 Megaport Internet 价格与合同条款和 VXC、Megaport Internet 与 IX 计费。
- Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
  要添加标签：
  1. 单击 Add Tags (添加标签)。
  2. 单击 Add New Tag (添加新标签)。
  3. 在各字段中输入详细信息：
    - Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
    - Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
  4. 单击 Save (保存)。
  如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

  警告

  切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
点击 Next (下一步) 进入连接详情摘要。
点击 Add VXC（添加 VXC） 以下单该连接。
在 Configured Services 区域点击 Review Order（审核订单）。
如果您有优惠码，点击 Add Promo Code（添加优惠码），输入后点击 Add Code（添加代码）。
点击 Order Now（立即下单）。

订购 MVE 将预配设备，并从 Megaport SDN 分配 IP 地址。MVE 的预配仅需几分钟即可完成。预配过程会启动一个 Versa FlexVNF。

在 Megaport Portal 中查看 MVE

创建 MVE 后，您可以在 Megaport Portal 的 Services 页面查看它。您还可以查看分配的公有 IP 地址。

在 Megaport Portal 中查看 MVE

转到 Services（服务） 页面

如图所示，Megaport Portal 中 Megaport Internet 图标与标准 VXC 图标不同。

有关 Services 页面更多信息，请参见了解服务页面。

查看分配给 MVE 的公有 IP 地址

点击 Megaport Internet 连接旁的齿轮图标。
将显示 Connection Configuration 界面。在此处，您可以修改任何 Megaport Internet 连接详情。
选择 Details（详细信息） 选项卡。
找到公有 IP 地址（IPv4 或 IPv6）。
这些是分配给 MVE 的公有 IP 地址。请记录这些地址以便后续使用。
确认您能在 Megaport Portal 的 Services（服务） 下看到新的 MVE 设备。

在 Versa Director 中查看 MVE

创建 MVE 后，您可以在 Director 中监控其状态。在 Director 中，验证新的 MVE 配置是否已同步、服务是否已启用且是否可达。

在 Director 中查看 MVE

登录 Versa Director。

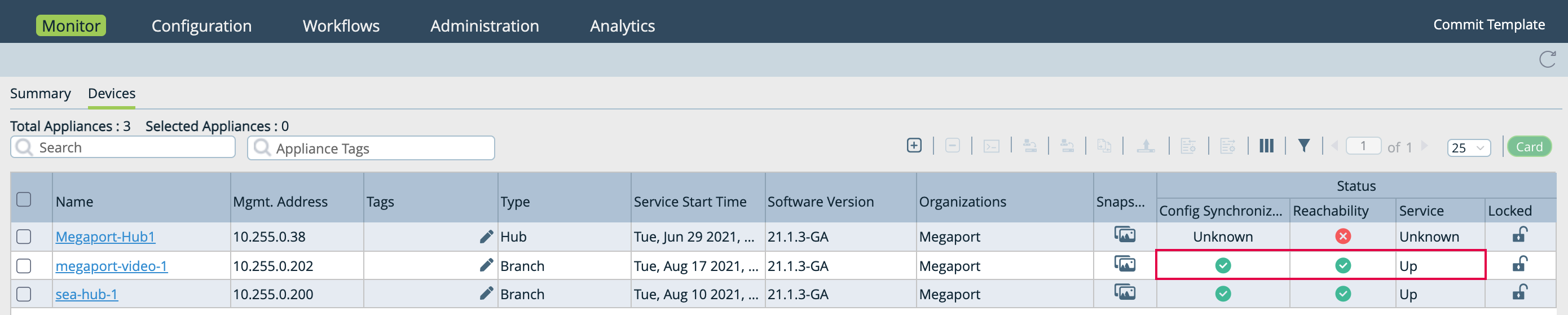

选择 Monitor（监控） 选项卡，然后在横向菜单中选择 Devices。
查看 Config Synchronized、Reachability 和 Service 列。

注意

MVE 注册到 Versa Director 可能最多需要 10 分钟。

后续步骤

当 MVE 预配完成并处于 Active 状态后，下一步是将 VXC 连接到云服务提供商（CSP）、本地端口，或第三方网络。您还可以选择通过私有 VXC 将物理 Port 连接到 MVE，或在 Megaport Marketplace 中连接到服务提供商。

有关更多信息，请参见创建 VXC。
