手动创建与 Aruba 集成的 MVE

本文介绍如何手动创建并配置与 Aruba EdgeConnect SD-WAN 协同工作的 Megaport Virtual Edge（MVE）。开始之前，您需要具有订购权限的用户账户，以便访问 Megaport Portal 和 Aruba。

有关设置 Megaport 账户的更多信息，参见创建账户。

有关使用系统标签集成 Aruba 的 MVE 的创建方法，参见使用系统标签创建 MVE。

提示

Aruba 在 Aruba Documentation Library 提供其 SD-WAN 产品（包括 Orchestrator 和云连接）的文档。

基本步骤

本节概述在 Aruba Orchestrator 和 Megaport Portal 中的配置步骤。基本步骤如下：

从 Aruba 获取许可证。
在 Megaport Portal 中创建 Aruba MVE。
在 Megaport Portal 中查看 MVE 的公有 IP 地址分配。
在 Aruba Orchestrator 中配置 Aruba EdgeConnect（EC-V）。
将许可证应用到 EC-V。

后续章节提供详细步骤。

许可

在 Megaport Portal 中创建 MVE 之前，您需要从 Aruba 购买有效的 EdgeConnect SD-WAN 许可证。所有许可证均由 Aruba Cloud Portal 管理。

在 Megaport Portal 中创建 MVE

创建 MVE 时，选择支持 MVE 且与您的网络设计兼容的都市区位置。您可以将多个位置连接到单个 MVE。有关位置详情的更多信息，参见规划您的部署。

您可以在同一都市区内部署多个 MVE，以满足冗余或容量需求。作为创建 MVE 流程的一部分，通常还会创建一个 Megaport Internet 连接。

要创建 MVE

在 Megaport Portal 中，进入 Services（服务） 页面。
单击 Create MVE（创建 MVE）。
选择 Aruba EC-V（Aruba EC-V）。

MVE 需要 Aruba Orchestrator 版本 9 或更高版本。如果您使用较低版本的 EC-V 创建了 MVE，必须立即升级到版本 9。
选择软件版本。

该 MVE 将配置为与所选 Aruba 版本兼容。
单击 Next（下一步）。
指定 MVE 详细信息：
- Location（位置） – 选择 MVE 的位置。

  选择在地理位置上靠近目标分支机构和/或本地位置的站点。

  所选国家/地区必须是您已注册的计费市场。

  如果尚未在将要部署 MVE 的位置注册计费市场，请按照启用计费市场中的流程操作。

  您可以使用 Search（搜索） 字段查找目标 Port 的 Port 名称、Country、Metro City 或地址。您也可以按多样性分区进行筛选。
- Diversity Zone（多样性分区） – 选择一个多样性分区。

  可以选择 Red 或 Blue，或者选择 Auto 由 Megaport 为您选择分区。所选或分配的多样性分区将在后续的置备过程中显示于位置详情，并在最后的 Summary 页面显示。
  更多信息，参见 MVE 多样性。
- Size（规格） – 从可用规格列表中选择。可用的规格以绿色高亮显示并标记为 Available（可用）。不同规格支持不同数量的并发连接，且各合作伙伴产品指标会略有差异。

  注意

  如果所需的 MVE 规格未显示在列表中，则表示所选位置的容量不足。您可以选择其他容量充足的位置，或联系客户经理讨论需求。
- Minimum Term (最低合约期) – 选择无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

  对于合约期为 12、24、36、48 或 60 个月的服务，启用最低合约期续订选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时，合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

  更多信息，参见 MVE 价格和合同条款。
单击 Next（下一步）。
指定 Aruba 专用设置：

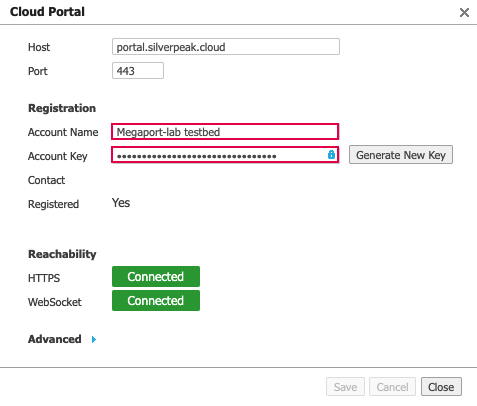

- Orchestrator Account Name（Orchestrator 账户名称） – 输入来自 Aruba Orchestrator 的 Account Name。要查看您的 Account Name，登录 Orchestrator 并选择 Orchestrator > Licensing | Cloud Portal。
- Account Key（账户密钥） – 输入来自 Aruba Orchestrator 的 Account Key。该密钥与 Account Name 关联。要查看您的 Account Key，登录 Orchestrator 并选择 Orchestrator > Licensing | Cloud Portal。如果在 Orchestrator 中未显示密钥，单击 Generate Account Key（生成 Account Key）。
- System Tag（系统标签） （可选） – Aruba Orchestrator System Tags 和预配置模板会将 EC-V 注册到 Cloud Portal 和 Orchestrator，并使 Orchestrator 能够自动接受并配置新发现的 EC-V 设备。输入您在 Orchestrator 中创建预配置模板时指定的 Appliance/System Tag。

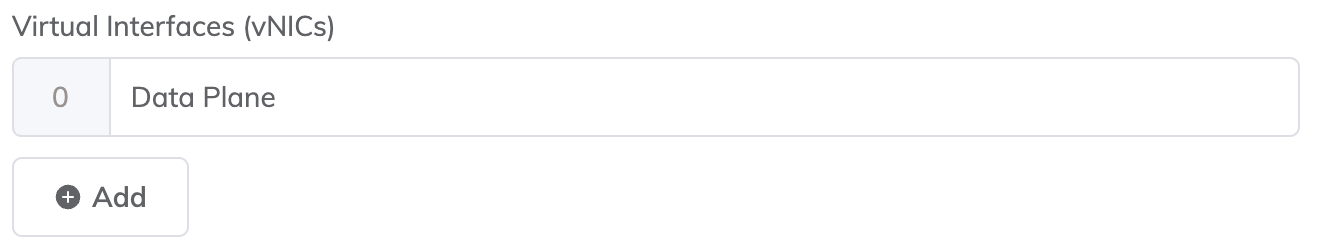

- Virtual Interfaces (vNICs)（虚拟接口（vNIC）） – 每个 MVE 默认配置一个名为 Data Plane 的 vNIC。要更改名称，直接覆盖 Data Plane 文本即可。您也可以在 MVE 部署后再更改 vNIC 名称。

  每个 MVE 最多可添加五个 vNIC（包括默认添加的一个）。更多信息，参见 vNIC 连接类型。

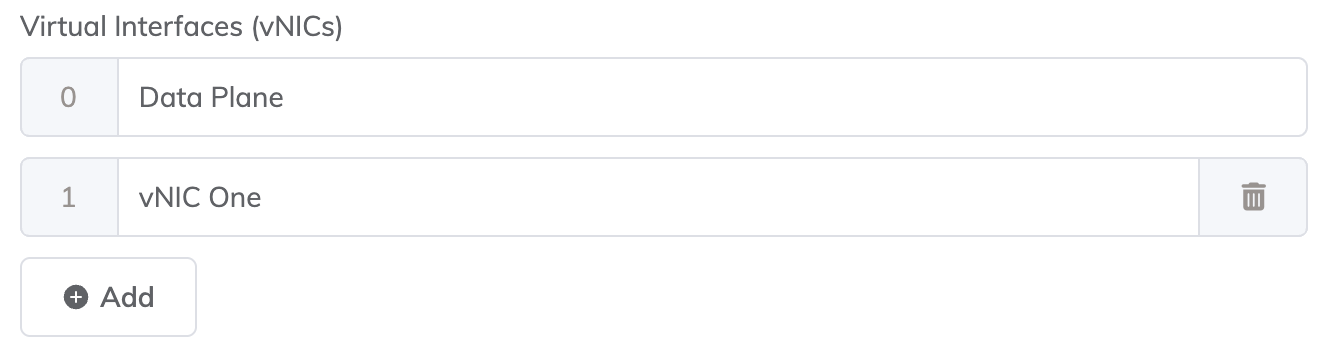

  要添加 vNIC：
  - 单击 + Add（+ 添加）。
  - 为该 vNIC 输入名称。
  注意

  如果您希望在该 MVE 部署后增加或减少 vNIC 数量，必须删除整个 MVE 并重新创建。无法在已部署的 MVE 上添加或删除 vNIC。
- Megaport Marketplace（Megaport 市场） – 默认情况下，每项服务仅对您的企业私有，并从 Megaport 网络为您自己的公司、团队和资源提供服务。设置为私有时，该服务在 Megaport Marketplace 中不可搜索，但其他人仍可使用 service key（服务密钥）连接到您。Megaport Marketplace 的可见性由您的 Megaport Marketplace 配置文件控制。有关如何使您的服务对 Megaport Marketplace 可见的更多信息，参见将服务添加到您的配置文件。
单击 Next（下一步）。
指定可选设置：
- MVE Name（MVE 名称） – 为 MVE 输入一个易于识别的名称，尤其是在您计划置备多个时。该名称显示在 Megaport Portal 中。

  MVE 名称会根据位置名称自动生成，并显示在 Summary 页面。您可以通过输入自定义名称进行覆盖。
- Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。
- Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
  要添加标签：
  1. 单击 Add Tags (添加标签)。
  2. 单击 Add New Tag (添加新标签)。
  3. 在各字段中输入详细信息：
    - Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
    - Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
  4. 单击 Save (保存)。
  如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

  警告

  切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
在 Summary 页面确认配置和价格。

月费基于位置和规格确定。
单击 Add MVE（添加 MVE）。

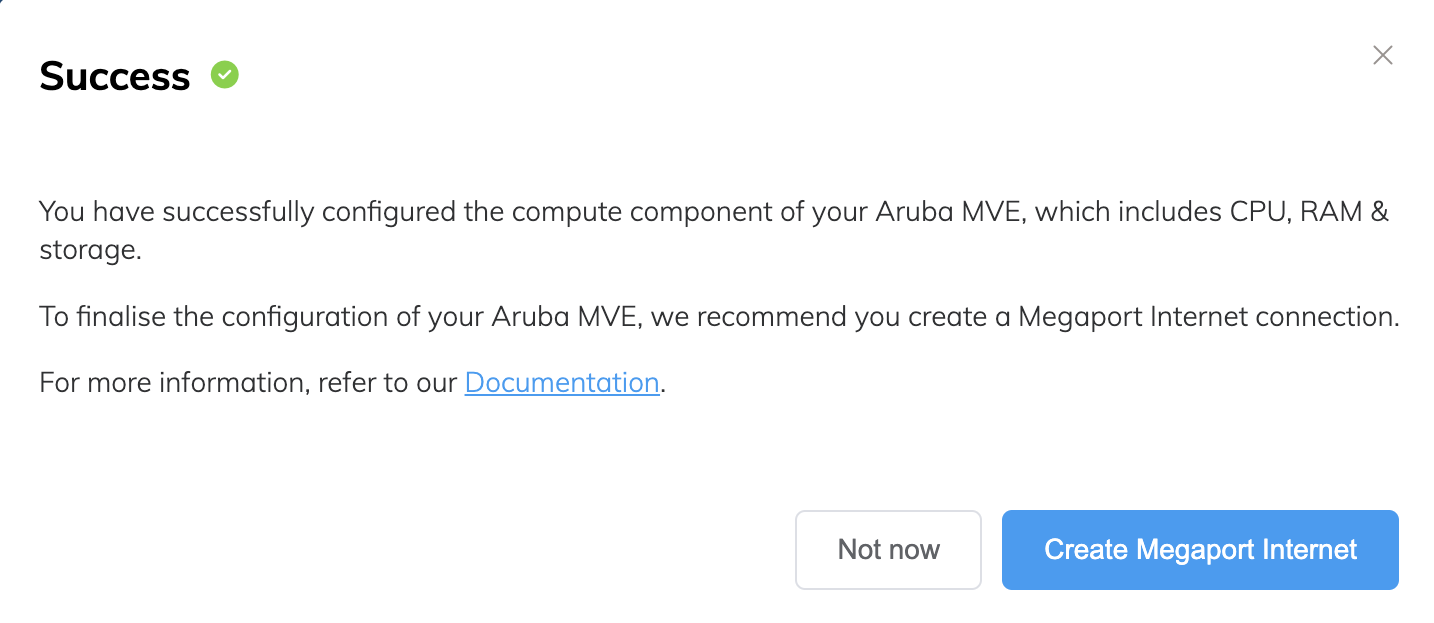

系统会提示您创建 Megaport Internet 连接。Megaport Internet 连接提供连通性，使 MVE 能够注册并与 Aruba SD-WAN 通信。

要创建 Megaport Internet 连接

单击 Create Megaport Internet（创建 Megaport Internet） 继续（推荐），或单击 Not now（暂不） 以便稍后再置备互联网接入。

注意

MVE 需要通过管理平面虚拟接口接入互联网。您可以置备 Megaport Internet 连接，或使用私有 VXC 配置第三方互联网连接。我们强烈建议您在 MVE 初始启动和部署时创建 Megaport Internet 连接，以确保 MVE 正确置备并正常工作。
选择目标 Port（互联网路由器）。
Megaport Internet 连接的 B 端可以位于任何提供 Megaport Internet 的位置。
您可以使用 Search（搜索） 字段查找目标 Port 的 Port 名称、Country、Metro City 或地址。您也可以按多样性分区进行筛选。
单击 Next（下一步）。
指定连接详情：
- Connection Name（连接名称） – 将在 Megaport Portal 中显示的 Megaport Internet 连接名称。
- Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。

  提示

  为 Megaport Internet 连接和 MVE 使用相同的 Service Level Reference 编号，以便在发票中更容易匹配识别。
- Rate Limit（速率上限） – 连接的速率，单位为 Mbps。速率上限可从 20 Mbps 起配置，并可按 1 Mbps 递增扩展至数个 Gbps 或更高。可用速率档位可能因位置和服务类型而异。创建 Megaport Internet 连接后，您可以根据需要调整速率。月度计费详情将基于位置和速率上限显示。
- VXC State（VXC 状态） – 选择 Enabled（已启用） 或 Shut Down（关机） 来定义连接的初始状态。更多信息，参见为故障转移测试关闭 VXC。

  注意

  如果选择 Shut Down（关机），流量将不会通过该服务传输，并会在 Megaport 网络上表现为中断。此服务的计费仍将保持有效，您仍需为该连接支付费用。
- A-End vNIC（A 端 vNIC） – 为初始管理访问选择 vNIC-0。
- Preferred A-End VLAN（首选 A 端 VLAN） （可选） – 单击 Untag（去除标签） 以移除 VLAN 标记，从而允许首次以管理员身份登录设备。
- Minimum Term (最低合约期) – 选择无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

  对于合约期为 12、24、36、48 或 60 个月的服务，启用最低合约期续订选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时，合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

  更多信息，参见 Megaport Internet 价格和合同条款和 VXC、Megaport Internet 和 IX 计费。
- Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
  要添加标签：
  1. 单击 Add Tags (添加标签)。
  2. 单击 Add New Tag (添加新标签)。
  3. 在各字段中输入详细信息：
    - Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
    - Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
  4. 单击 Save (保存)。
  如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

  警告

  切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
单击 Next（下一步） 以进入连接详情摘要。
单击 Add VXC（添加 VXC） 订购该连接。
在 Configured Services 区域单击 Review Order（审核订单）。
如果您有促销码，单击 Add Promo Code（添加促销码），输入后再单击 Add Code（添加代码）。
单击 Order Now（立即下单）。

订购 MVE 会置备设备并从 Megaport SDN 分配 IP 地址。MVE 的置备仅需几分钟即可完成。置备流程会启动 Aruba EdgeConnect（EC-V）。

查看 MVE

您可以在 Orchestrator 和 Megaport Portal 中查看 MVE。

在 Orchestrator 中查看

MVE 现由 Aruba Orchestrator 管理，您可以在 Discovered Devices 列表中查看它。

在 Orchestrator 中查看 MVE

登录 Orchestrator。

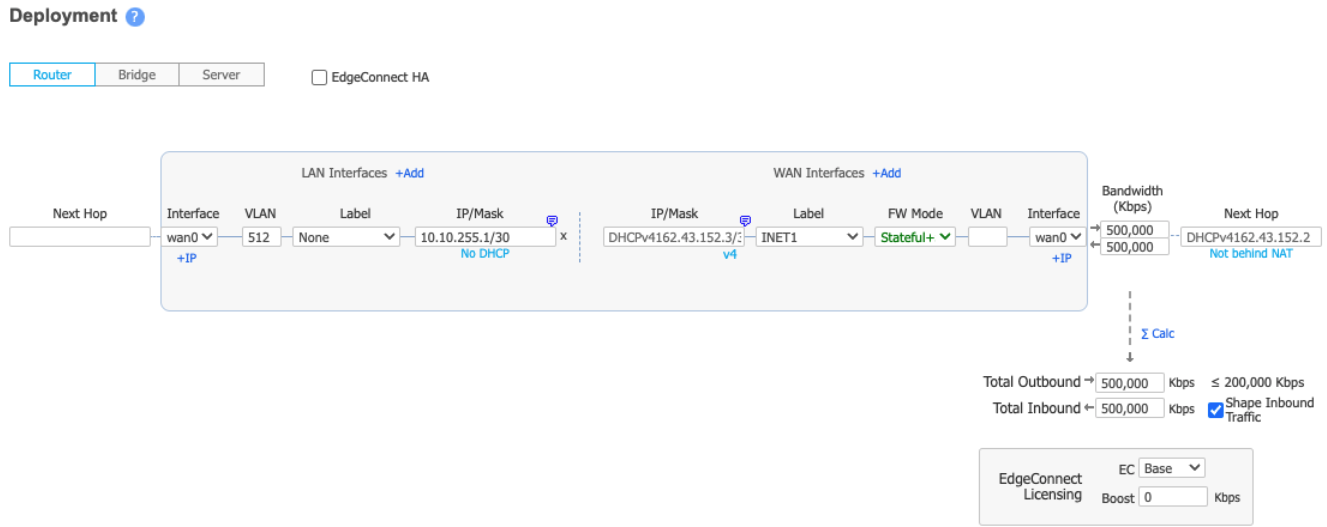

选择 Orchestrator > Configuration > Deployment。
单击设备旁的 Edit 图标。

随着您扩展网络，您可以克隆并修改该模板，以便在其他 EC-V 部署中复用，并为每个 EC-V 分配唯一的系统标签。

在 Megaport Portal 中查看

创建 MVE 后，您可以在 Megaport Portal 的 Services 页面查看它。您还可以查看已分配的公有 IP 地址。

在 Megaport Portal 中查看 MVE

转到 Services（服务） 页面

MVE 与 Megaport Internet 连接在 Megaport Portal 中

如图所示，Megaport Portal 中 Megaport Internet 的图标与标准 VXC 图标不同。

有关 Services 页面的更多信息，参见了解 Services 页面。

更新 Megaport Internet 连接

单击 Megaport Portal 中 Megaport Internet 连接旁的齿轮图标以进行更改。

您可以修改 Megaport Internet 连接详情，包括连接名称、速率上限、VLAN ID、发票参考、连接状态和合同条款。提交后，这些更改会在几分钟内生效。

要删除 Megaport Internet 连接，请单击垃圾桶图标。更多信息，参见终止 Megaport Internet 连接。

要锁定或解锁 Megaport Internet 连接，请单击挂锁图标。

查看分配给 MVE 的公有 IP 地址

单击 Megaport Internet 连接旁的齿轮图标。
将显示 Connection Configuration 界面。在此，您可以修改任何 Megaport Internet 连接详情。
选择 Details（详情） 选项卡。
找到公有 IP 地址（IPv4 或 IPv6）。
这些是分配给 MVE 的公有 IP 地址。

批准并升级 MVE 的 EC-V 设备

创建新的 EC-V 设备后，它会在 Aruba Orchestrator 的 Discovered Appliances 下显示。接下来，您将接受它作为新设备，并将其软件升级到 9.1.0.0_91199 版本。

批准并升级新的 EC-V 设备

在 Aruba Orchestrator 将 EC-V 添加到其受管设备列表之前，您需要手动批准它。

登录您的企业 Aruba Orchestrator 系统。

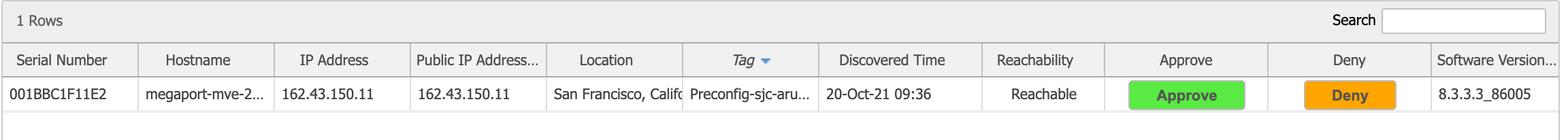

选择 Configuration > Discovery | Discovered Appliances，或单击屏幕右上角的 Appliances Discovered（已发现的设备）。
您会看到一个等待批准的新设备。
单击新设备旁的 Approve（批准）。

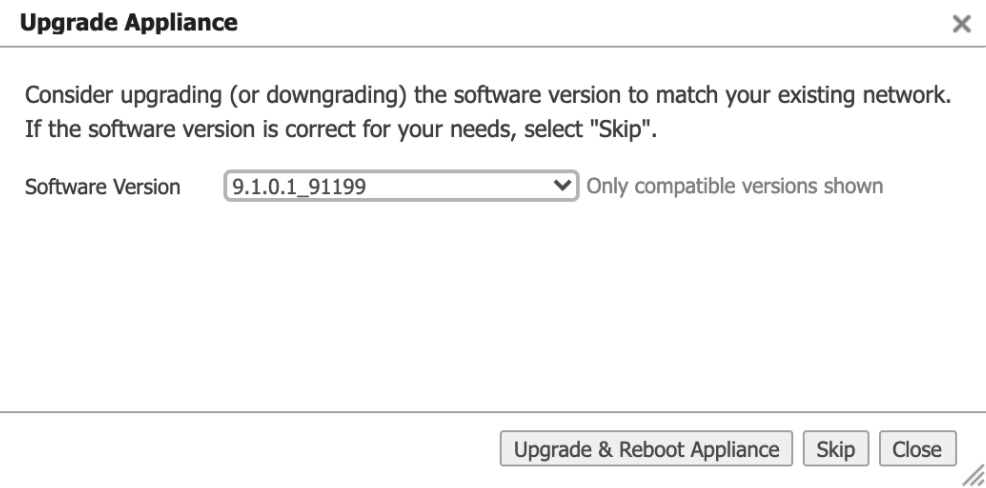

将显示 Upgrade Appliance 界面。MVE 要求您将 Aruba Orchestrator 升级到最低 9 或更高版本。
从下拉列表中选择与您的 Orchestrator 版本兼容的 9.x 软件版本。
单击 Upgrade & Reboot Appliance（升级并重启设备）。
升级和重启过程大约需要 5 到 10 分钟。
升级完成后，单击 Close（关闭）。

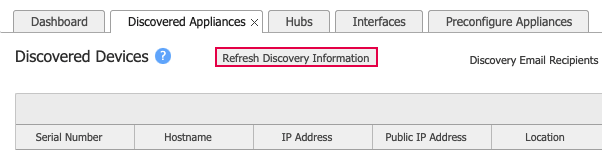

在 Discovered Devices 界面中单击 Refresh Discovery Information（刷新发现信息） 以验证新软件版本。
单击 Approve（批准）。
Upgrade Appliance 界面显示无可用升级，表明 Orchestrator 已为最新版本。
单击 Skip（跳过）。
在 Apply Appliance Preconfiguration 界面中单击 Run Manual Configuration Wizard（运行手动配置向导）。
如果可用，您也可以选择一个预配置模板。

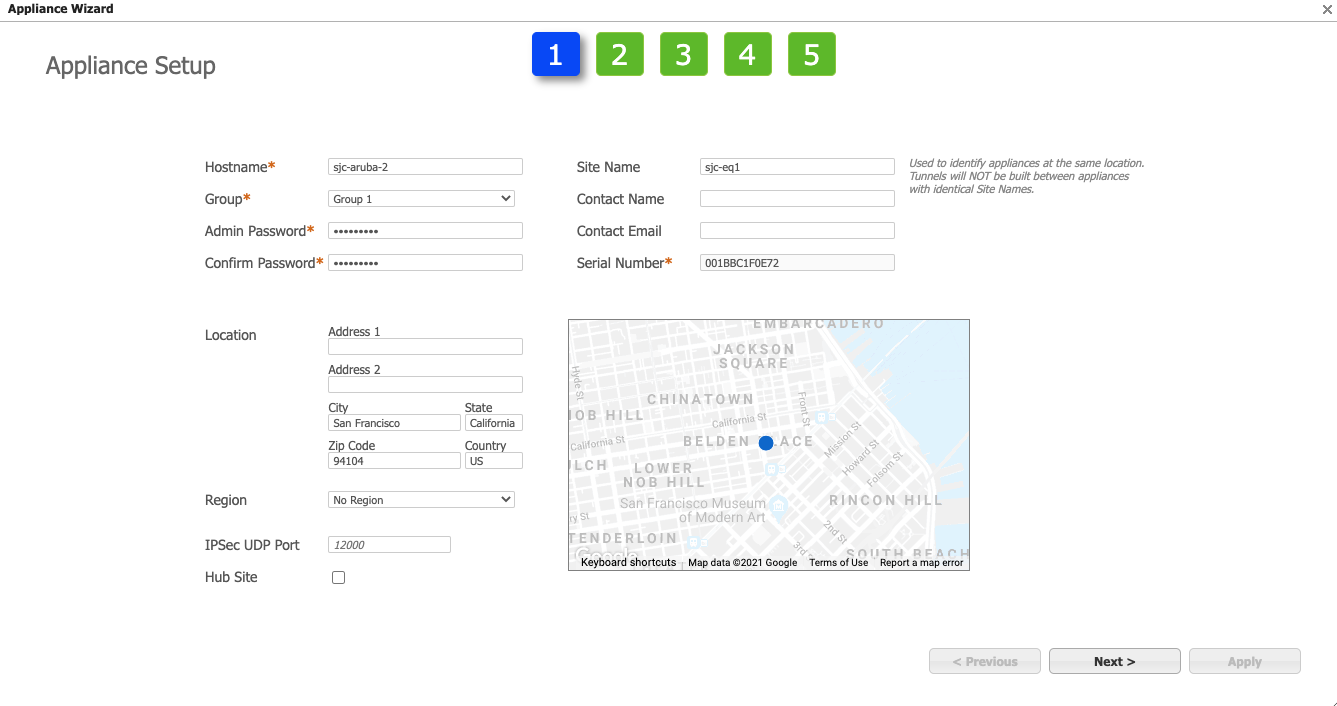

提供设备详情：
- Hostname（主机名） – Megaport 默认分配一个主机名，但此字段为自由文本，您可为该设备指定一个易于识别的名称。
- Group（组） – 根据您的网络需求，为该设备指定一个组名称。
- Admin Password（管理员密码） – 指定并确认一个安全的密码。
- Serial Number（序列号） – 默认分配该编号。
  其余字段为可选项。
单击 Next（下一步）。

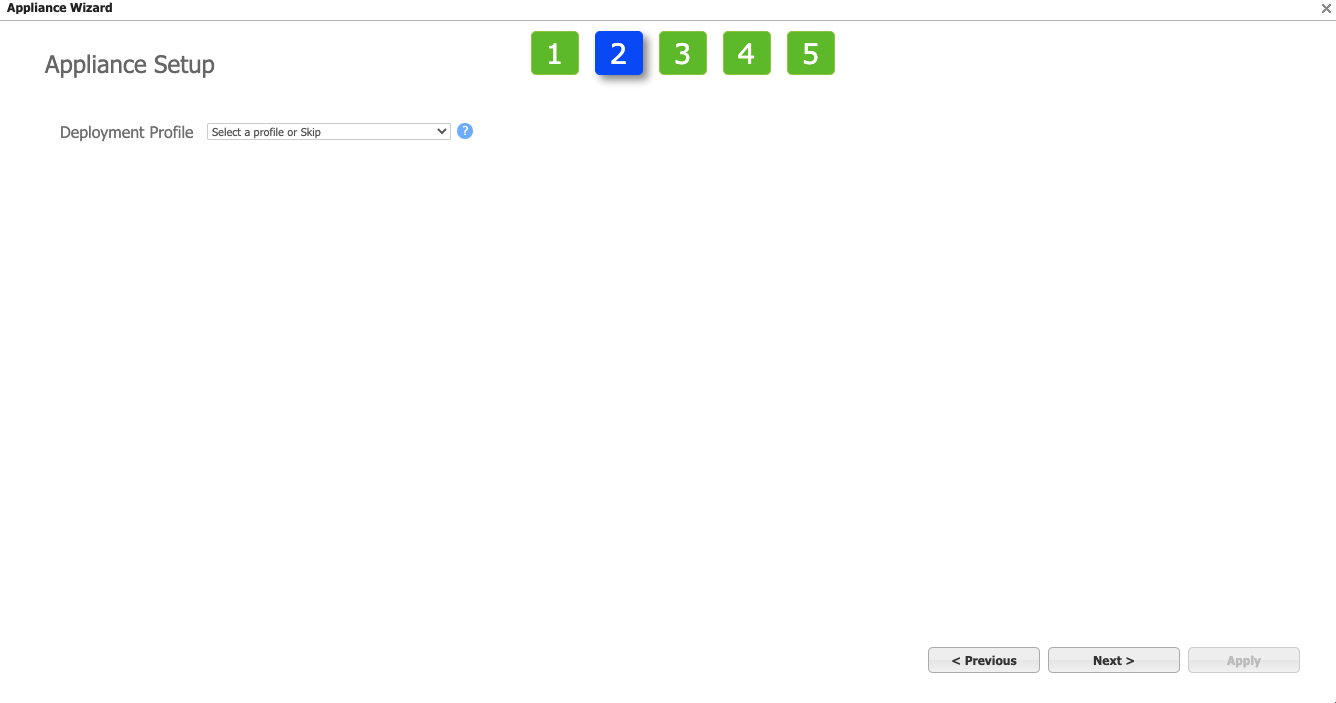

在 Deployment Profile 下拉列表中选择一个配置文件，或单击 Next（下一步） 跳过。

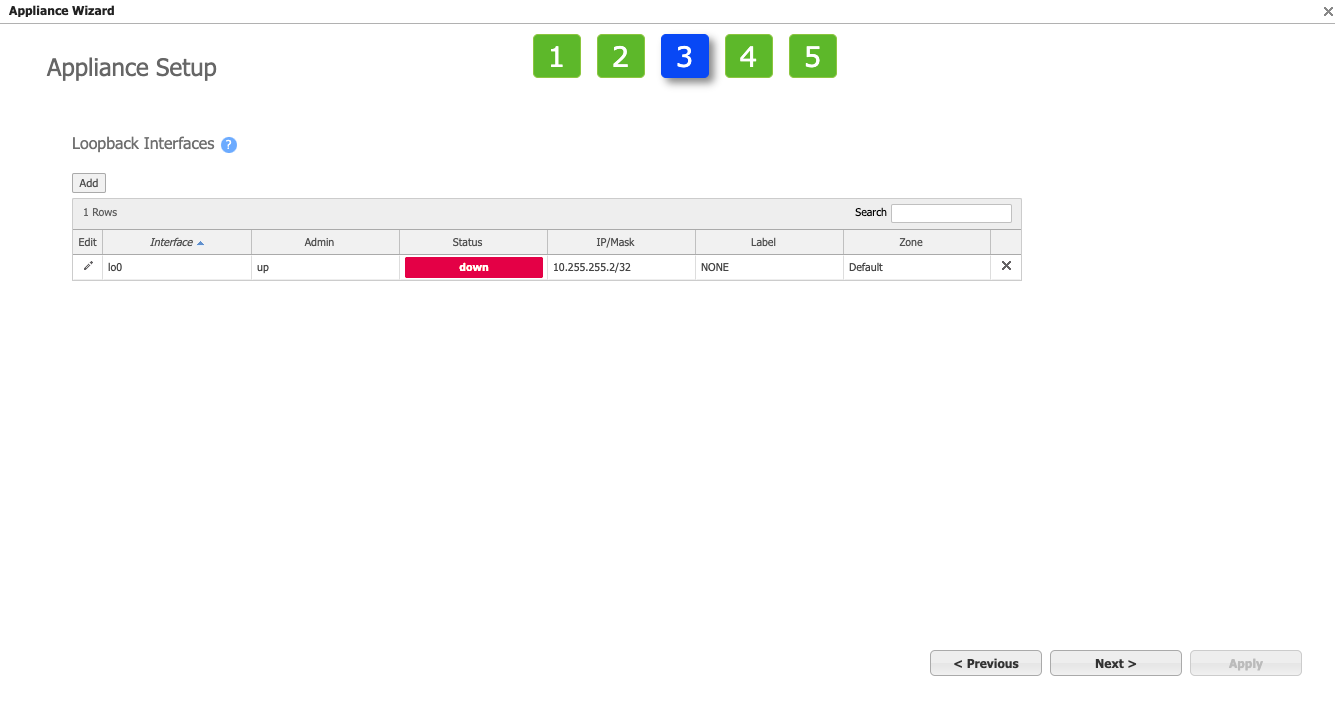

（可选）单击 Add（添加） 添加满足您网络需求的回环接口和 IP 地址，或单击 Next（下一步）。

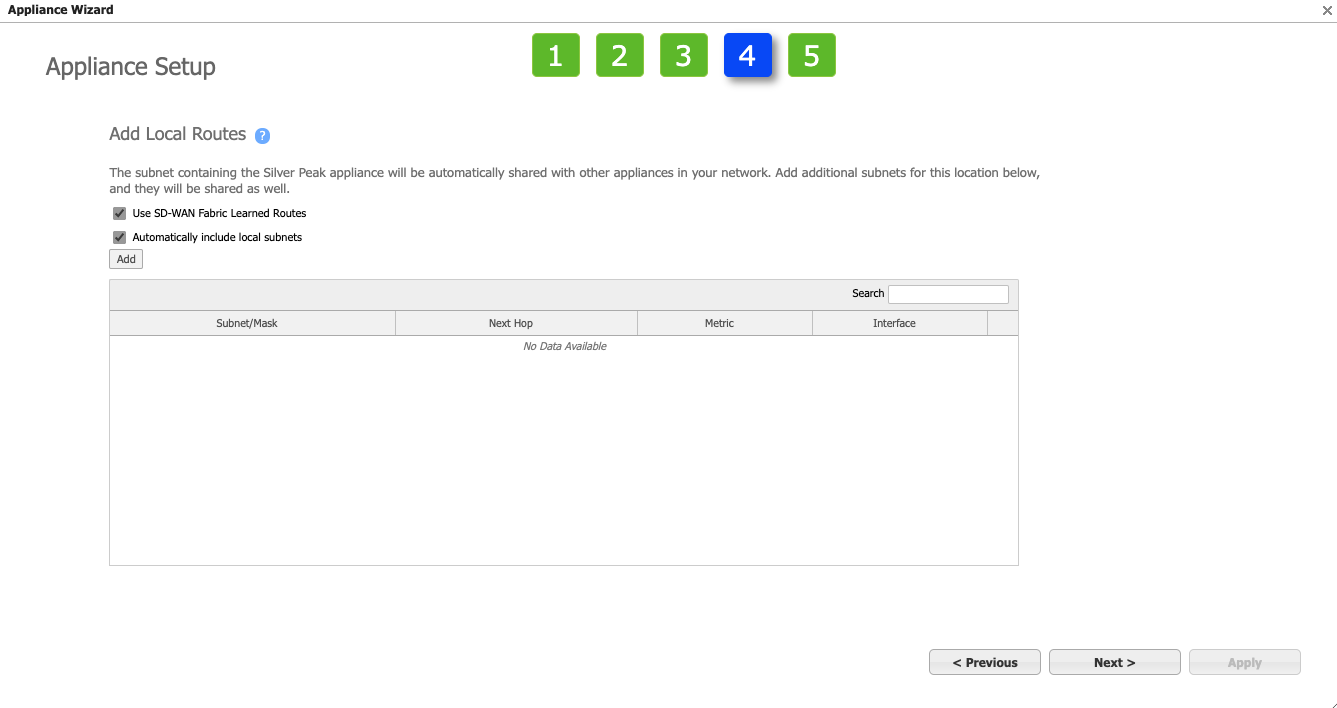

根据您的网络需求，选择 Use SD-WAN Fabric Learned Routes（使用 SD-WAN Fabric 学习的路由） 和/或 Automatically include local subnets（自动包含本地子网），然后单击 Next（下一步）。

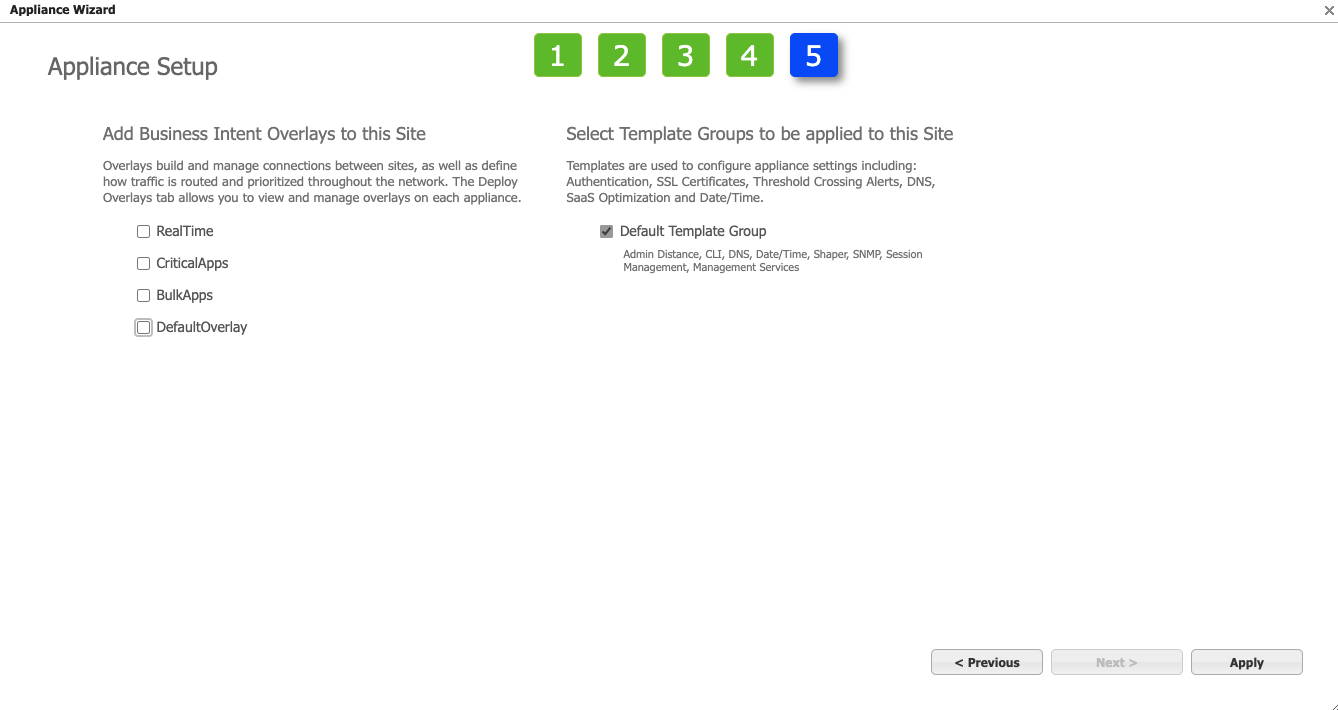

根据您的网络需求，在 Add Business Intent Overlays to this Site 和 Select Template Groups to be applied to this Site 下选择或取消选择相应选项。
请注意，不正确的 overlays 和/或标签配置可能导致 Orchestrator 通信错误。更多信息请参阅 Aruba 文档。
单击 Apply（应用）。

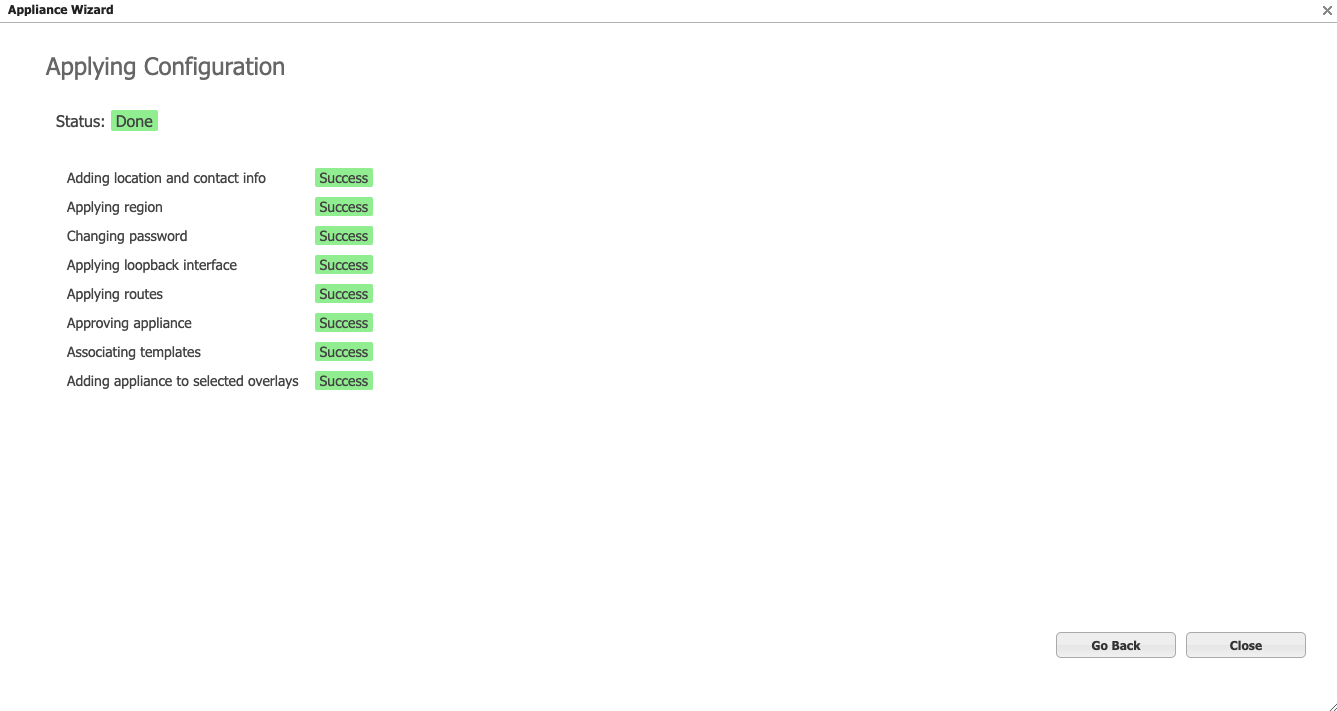

Appliance 向导会将配置更新应用到 MVE 的 EC-V 设备。
单击 Close（关闭）。
