将与 VMware SD-WAN 集成的 MVE 互连
本主题介绍如何将一个与 VMware SD-WAN 集成的 Megaport Virtual Edge（MVE）连接到另一个 MVE。此部署使用 Megaport 的私有软件定义网络 (SDN)，以降低对互联网的依赖并连接企业分支机构位置
配置好两个 MVE 后，您可以在 Megaport 网络上创建一个专用 Virtual Cross Connect（VXC）将它们互连，而无需任何物理基础设施。VXC 本质上是在 A 端（MVE）和 B 端（另一个 MVE）之间的私有点到点以太网连接。
注意
MVE 的互联网朝向接口可以通过公用互联网到达另一台 MVE 的互联网朝向接口。也就是说，您可以在不同都市区域的 MVE 之间通过互联网交换流量。基本连接模型是在一个都市区域的 MVE 通过 Megaport Internet 连接到另一个都市区域的 MVE。该连通性由客户/SD-WAN 合作伙伴管理，而非由 Megaport 管理。有关详细信息，请参见 Megaport Internet 概述。
开始之前
在不同位置预置两个 MVE。如果您尚未创建 MVE，请参见创建与 VMware 集成的 MVE。
在两个 MVE 之间创建 VXC
在两台 VMware MVE 之间部署专用 VXC 的流程从 Megaport Portal 开始，在其中创建 VXC。然后，您将在 Orchestrator 管理控制台中配置 A 端和 B 端 MVE 设备。
创建 VXC 的步骤
-
在 Megaport Portal 中，转到 Services（服务） 页面，然后在源 A 端 MVE 旁边单击 +Connection（添加连接）。
-
选择专用 VXC，然后单击 Next（下一步）。
-
选择目标 B 端 MVE 和位置。
使用 Country 筛选器缩小选择范围。 -
单击 Next（下一步）。
-
指定连接详情：
-
Connection Name（连接名称） – 将在 Megaport Portal 中显示的 VXC 名称。请为 VXC 指定一个易于识别的名称，例如，LA MVE 2 to Dallas MVE 4。如有需要，您可以稍后更改该名称。
-
Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。
-
Rate Limit（速率上限） – 连接的速率，单位为 Mbps。会显示最大速率。尽管 VXC 的速率上限可以达到数 Gbps，但 A 端或 B 端 MVE 的计算能力会影响电路吞吐量。有关详细信息，请参阅 VMware 的文档。
-
VXC State（VXC 状态） – 选择 Enabled（已启用） 或 Shut Down（关机） 以定义连接的初始状态。有关详细信息，请参见为故障切换测试关闭 VXC。
注意
如果选择 Shut Down（关机），流量将不会通过此服务，该服务在 Megaport 网络上将表现为已中断。此服务的计费将保持活动状态，您仍会为该连接支付费用。
-
Preferred A-End VLAN（首选 A 端 VLAN） – 为 A 端指定此连接的 802.1q VLAN 标签。
每个 VXC 都作为 MVE 上的单独 VLAN 提供。该 MVE 上的 VLAN ID 必须唯一，取值范围为 2 到 4093。如果您指定了已在使用的 VLAN ID，系统会显示下一个可用的 VLAN 号。VLAN ID 必须唯一才能继续下单。如果您未指定值，Megaport 将为您分配一个。 -
Preferred B-End VLAN（首选 B 端 VLAN） – 指定此连接的 802.1q VLAN 标签，您将通过 B 端 VLAN 接收该标签。
-
Minimum Term (最低合约期) – 选择 无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。
对于合约期为 12、24、36、48 或 60 个月的服务，启用 最低合约期续订 选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时， 合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。
有关详细信息，请参见VXC 定价和合同条款和VXC、Megaport Internet 和 IX 计费。
-
Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
要添加标签：- 单击 Add Tags (添加标签)。
- 单击 Add New Tag (添加新标签)。
- 在各字段中输入详细信息：
- Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
- Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
- 单击 Save (保存)。
如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。
警告
切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
-
-
单击 Next（下一步） 以查看 Summary 页面。
-
确认配置并单击 Add VXC（添加 VXC） 以保存 VXC。
-
单击 Review Order（审核订单） 以继续完成结账流程。
VXC 部署后，您可以在 Megaport Portal 的 Services 页面中查看它。Services 页面会在 A 端 MVE 和 B 端 MVE 下显示该 VXC。请注意，连接两端的 VXC 的服务标识符编号是相同的。
下一步是在 Orchestrator 中配置 A 端和 B 端 MVE。
注意
下一步骤使用 BGP 配置 IP 连接性，这只是众多方案中的一种。为 MVE 配置接口之前，请参考您的 SD-WAN 供应商文档以获取特定的网络设计和配置选项。
在 Orchestrator 中添加边缘详细信息
在您的 MVE 之间创建 VXC 之后，需要在 Orchestrator 中进行配置。这涉及为接口配置 IP 地址和 VLAN 标签。
配置 A 端边缘设备
-
在 Orchestrator 中，转到 Configure > Edges。
-
单击要配置的第一个边缘设备（A 端 MVE 设备）。
-
选择 Device（设备） 选项卡并向下滚动至 Interface Settings。
-

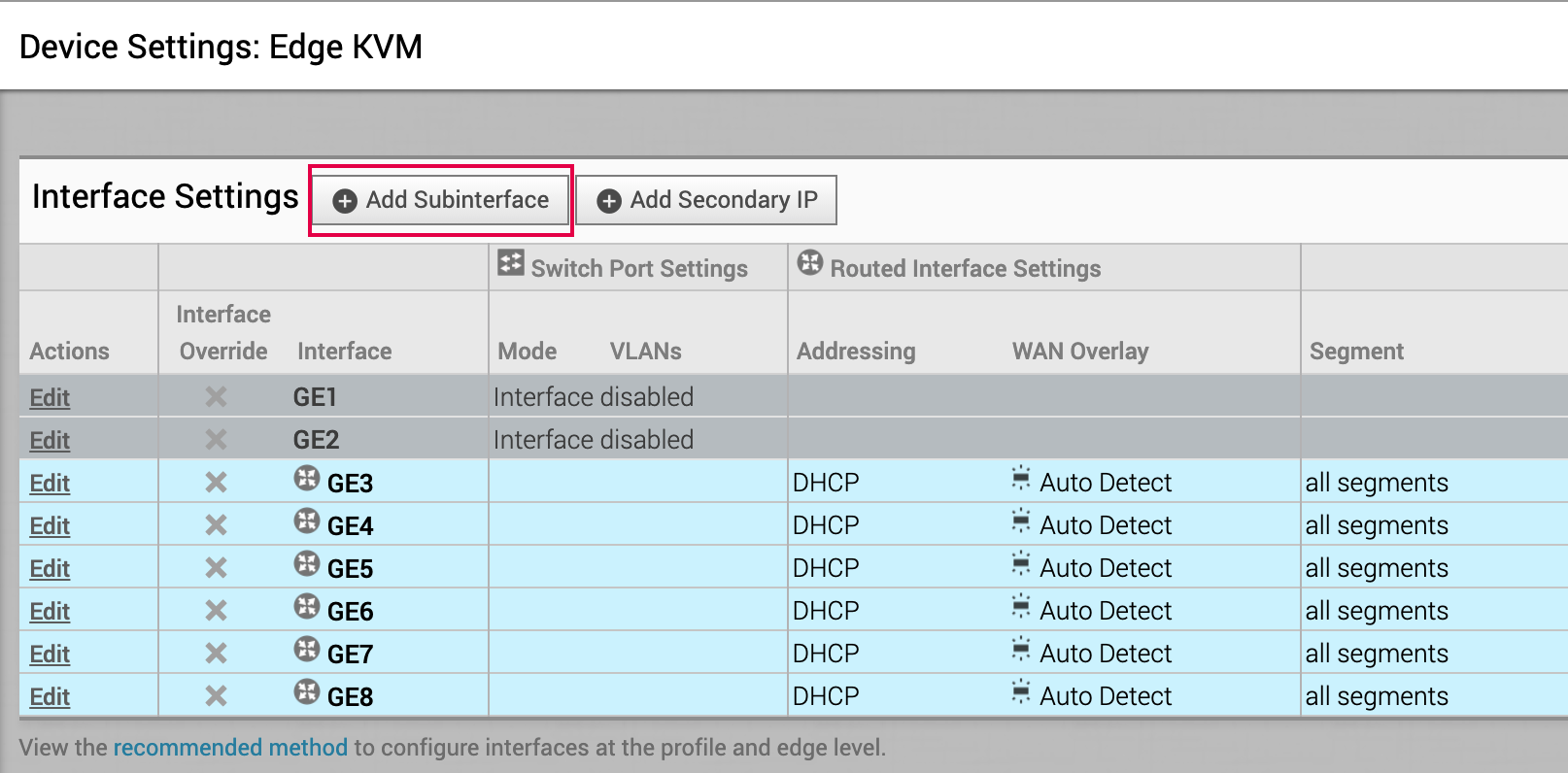

单击 +Add Subinterface（添加子接口）。

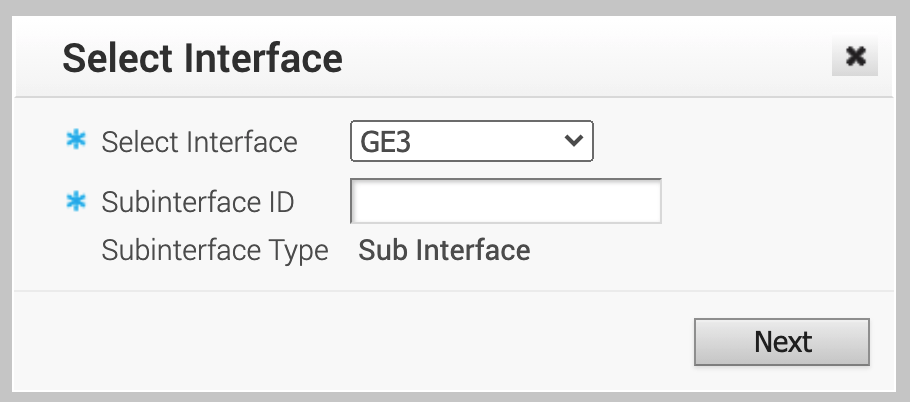

将出现 Select Interface 对话框。 -
在 Select Interface（选择接口） 菜单中，选择 GE3，并在 Subinterface ID（子接口 ID） 中输入在 Megaport Portal 的 MVE 上配置的 A 端 VLAN ID。

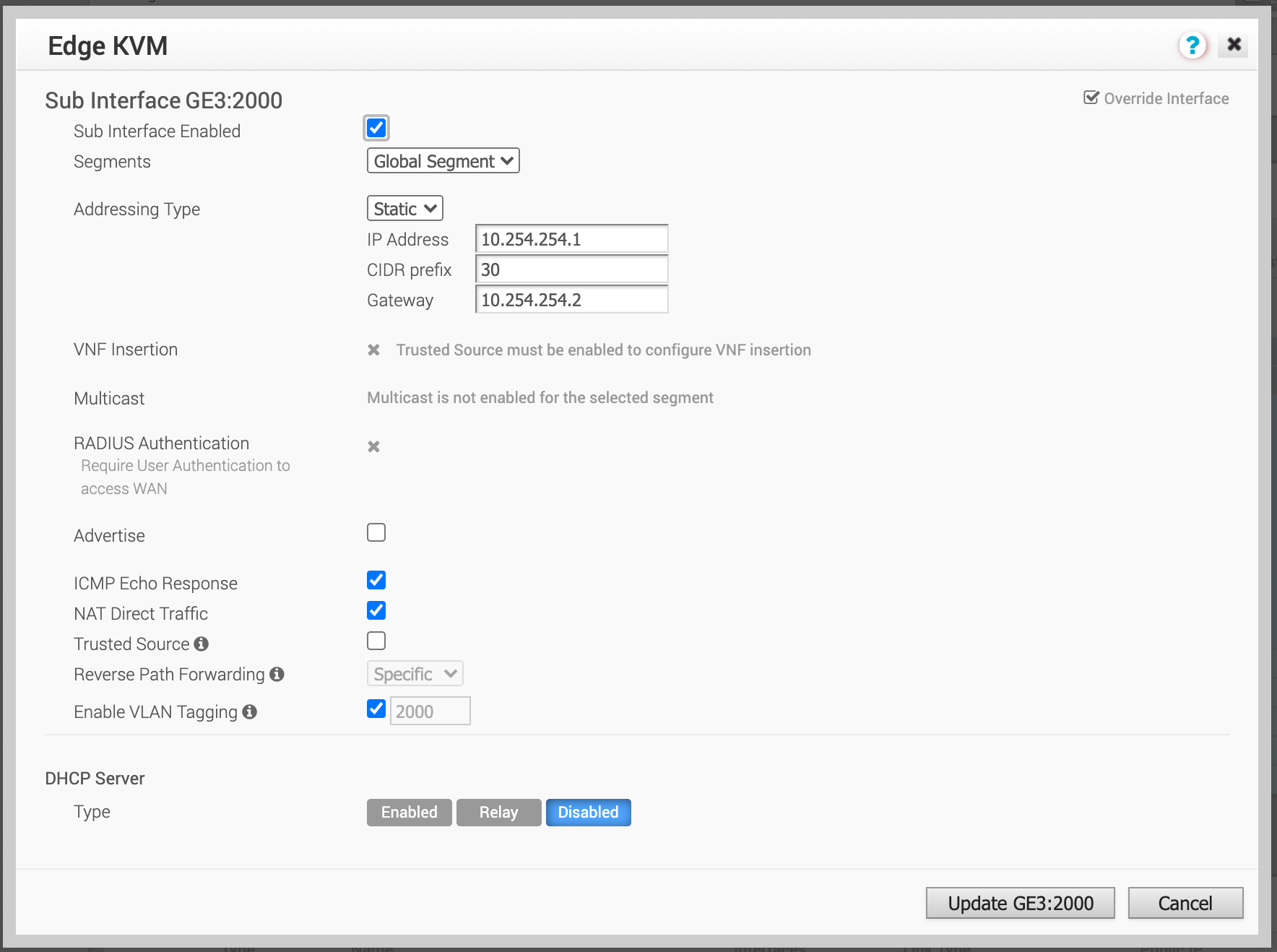

将显示子接口设置。 -
单击 Next（下一步）。
-
确保 Sub Interface Enabled（子接口已启用） 已启用。
-
按需修改网段以符合您的 SD-WAN 配置。
-
将 Addressing Type（寻址类型） 更改为 Static（静态），并提供 A 端的 IP Address（IP 地址）、CIDR prefix（CIDR 前缀） 和 Gateway（网关）。
-
根据您的 SD-WAN 配置按需更新其他选项。
-
确保已启用 Enable VLAN Tagging（启用 VLAN 标记）。
VLAN（VLAN） 字段会自动填充为您为 Subinterface ID 指定的 VLAN ID。
-
单击 Update GE3:（更新 GE3：）vlan-id。
-
在 Configure > Edges 窗口的右上角，单击 Save Changes（保存更改），然后确认。
这将配置接口、VLAN 标签和 IP 地址，以便您可以通过 CLI 使用 ping 命令进行测试。（尚未配置 BGP。）
注意
添加子接口会短暂中断连接。
若要设置 MVE 交换路由信息，请按照在 Orchestrator 中配置 BGP中的步骤操作。
配置 B 端边缘设备
-
在 Orchestrator 中，转到 Configure > Edges。
-
单击要配置的第二个边缘设备（B 端 MVE 设备）。
-
选择 Device（设备） 选项卡并向下滚动至 Interface Settings。
-
单击 +Add Subinterface（添加子接口）。
将出现 Select Interface 对话框。 -
在 Select Interface（选择接口） 菜单中，选择 GE3，并在 Subinterface ID（子接口 ID） 中输入在 Megaport Portal 的 MVE 上配置的 A 端 VLAN ID。
将显示子接口设置。 -
单击 Next（下一步）。
-
确保 Sub Interface Enabled（子接口已启用） 已启用。
-
按需修改网段以符合您的 SD-WAN 配置。
-
将 Addressing Type（寻址类型） 更改为 Static（静态），并提供 B 端的 IP Address（IP 地址）、CIDR prefix（CIDR 前缀） 和 Gateway（网关）。
-
根据您的 SD-WAN 配置按需更新其他选项。
-
确保已启用 Enable VLAN Tagging（启用 VLAN 标记）。
VLAN（VLAN） 字段会自动填充为您为 Subinterface ID 指定的 VLAN ID。
-
单击 Update GE3:（更新 GE3：）vlan-id。
-
在 Configure > Edges 窗口的右上角，单击 Save Changes（保存更改），然后确认。
这将配置接口、VLAN 标签和 IP 地址，以便您可以通过 CLI 使用 ping 命令进行测试。（尚未配置 BGP。）
注意
添加子接口会短暂中断连接。
此时，接口已创建。接下来可选地创建边界网关协议（BGP）会话。
-
在 Orchestrator 中，转到 Configure > Edges 并单击该 MVE 设备。
-

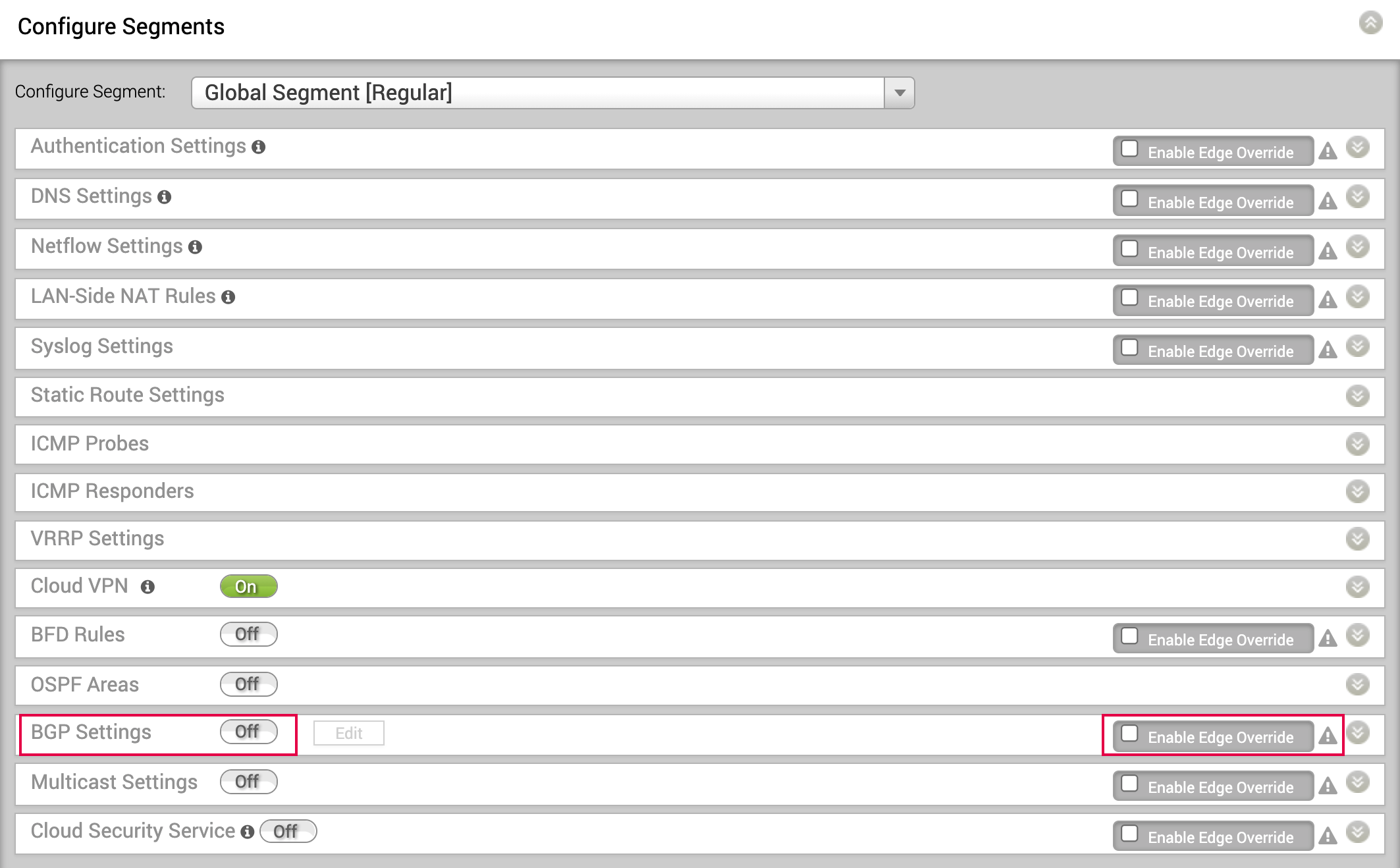

选择 Device（设备） 选项卡，并在 Configure Segments 部分为 BGP Settings 单击 Enable Edge Override（启用边缘覆盖）。
此覆盖允许您为该设备定义超出配置文件定义的特定 BGP 值。
-

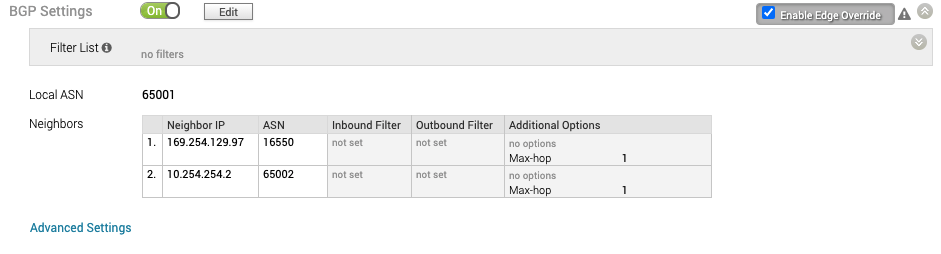

单击切换按钮以启用 BGP，然后单击 Edit（编辑）。

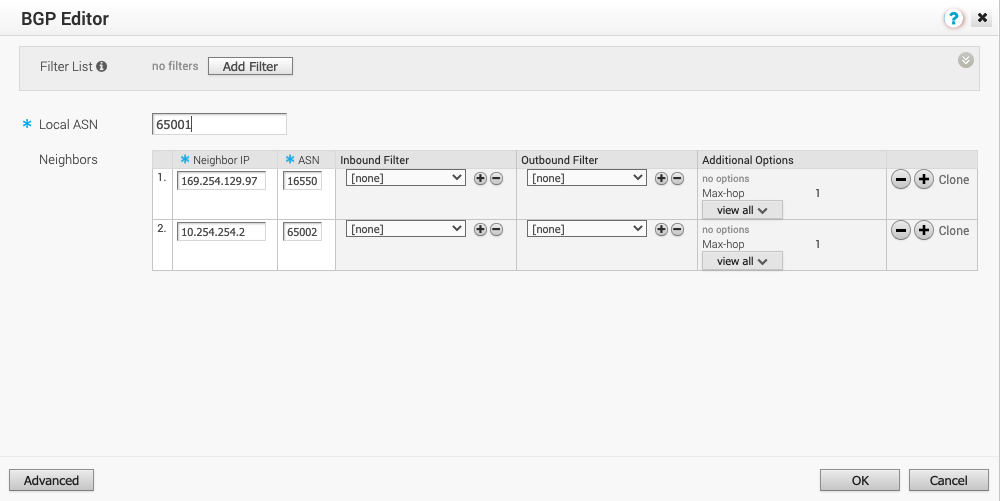

将显示 BGP Editor（BGP 编辑器）。
-
为 A 端设备输入 Local ASN。
每个设备都有其唯一的 ASN
-
对于 Neighbor IP（邻居 IP），添加来自 B 端 MVE 设备的 IP 地址。
-
将 B 端设备的 ASN 添加到邻居的 ASN（ASN） 字段。
-
查看所有 Additional Options（其他选项），并按需启用 BGP 选项。
有关 Orchestrator 中 BGP 选项的更多信息，请参见 VMware Documentation。 -
单击 OK（确定），然后单击 Save Changes（保存更改）。
验证连接
- 在 Orchestrator 的 Test & Troubleshoot > Remote Diagnostics 下，选择该 MVE，并单击 Run（运行）以执行 Troubleshoot BGP - Show BGP Summary，从而验证 BGP 会话并确保边缘设备处于正常运行状态。
您还可以通过边缘设备的 CLI 检查连通性和 BGP 状态。有关详细信息，请参见查看 VMware MVE 连接设置。
