配置 Q-in-Q

本主题介绍如何将您的本地网络设备连接到使用 Q-in-Q802.1Q 隧道（也称为 Q-in-Q 或 802.1ad）是一种 OSI 第 2 层服务提供商在为客户提供服务时使用的技术。802.1ad 支持内层和外层两种标签，其中外层（有时称为面向服务提供商的 S-tag）可以被移除，以显露内层（C-tag 或客户）标签，用于对数据进行分段。
的云服务提供商 (CSP)，例如 Azure ExpressRoute。另一些 CSP 需要 Q-in-Q，但并非所有网络设备都支持 Q-in-Q，或在单个物理接口上混合使用单标签与多标签（“选择性 Q-in-Q”）。因此，本主题还包含在不原生支持 Q-in-Q 的网络设备上，配置多层 VLAN 标签处理的方法。

Q-in-Q 概述

Q-in-Q，也称为 802.1ad，是网络服务提供商 (NSP) 常用的一种协议，用于提供更高的二层灵活性。Q-in-Q 允许在单个以太网帧中插入多个 VLAN 标签。在一个帧中堆叠多个 VLAN 标签可以实现路由域隔离，因为附加的标签能够标识并分离客户流量。通过为每个客户使用不同的 VLAN 标签，可以在帧内识别该客户的流量，并在服务提供商网络中传输。

重要

为了在 802.1ad 标准下区分 VLAN 标签，内层通常使用 EtherType 0x8100，外层使用 0x88a8。大多数网络厂商的 Q-in-Q 默认配置是内外层 EtherType 均为 0x8100。Megaport 对双标签帧的规范是内外层标签均为 0x8100。

使用 Q-in-Q 时，当数据包从 NSP 或运营商网络前往云（或其他）服务提供商的 VLAN，标识客户流量的内层 VLAN 标签（C-Tag）会被插入到服务提供商提供的外层 VLAN 标签（S-Tag）之内。S-Tag 提供一个单一 VLAN，用于封装其中的多个 VLAN。在此配置中，单个 VXC 可以在两个网络端点之间承载多个 VLAN 标签。

有关 Q-in-Q 的更多信息，请参见连接 VXC 和 Megaport blog post Q & A for Q-in-Q: Part 1。有关为 Azure 配置 Q-in-Q 的更多信息，请参见 Megaport blog post Q & A for Q-in-Q: Part 2。

通过 Megaport VXC 了解 Q-in-Q

Virtual Cross Connect（VXC）是在两个端点之间的点到点二层电路，每一端都映射一个 VLAN ID，并且可选地将 A 端与 B 端 VLAN 标签在 Megaport 网络中独立映射。

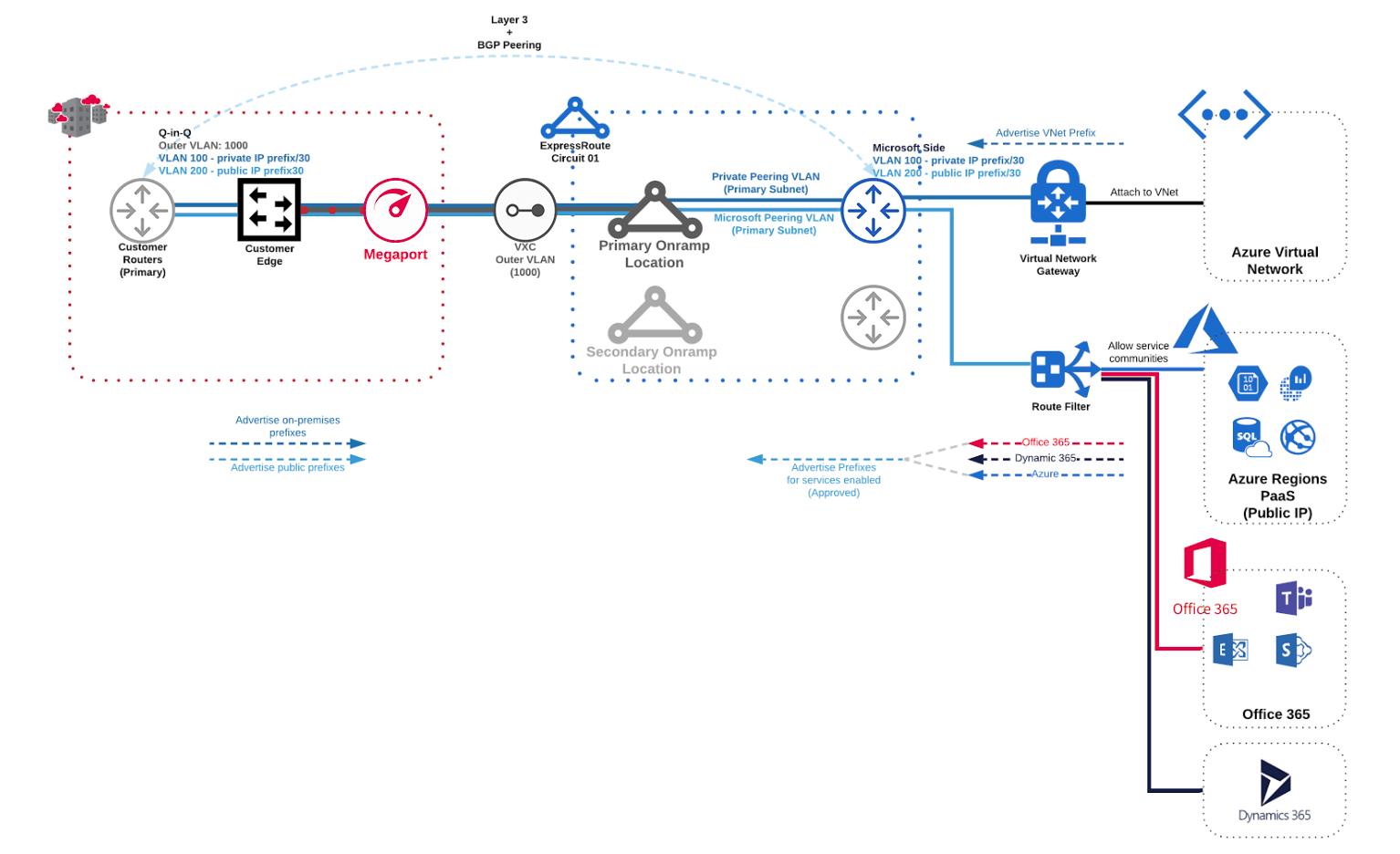

下图展示了启用了 private peering 和 Microsoft Peering 的 Azure ExpressRoute。一个 VXC 在 VLAN 1000（S-Tag）上将客户边缘连接到 Microsoft 边缘。客户边缘支持 Q-in-Q。private peering 运行在 VLAN 100（C-Tag）上，Microsoft Peering 运行在 VLAN 200（C-Tag）上，以与 Azure 建立三层连接和 BGP peering。

如果我的路由器或交换机不支持 Q-in-Q 怎么办？

本节介绍即使承载并终接您的 Megaport 连接的网络设备不原生支持 Q-in-Q，也可以连接到需要 Q-in-Q 的 B 端服务的方法。

Q-in-Q Alternatives	Method	Drawbacks
Single Azure peering VLAN	您可以配置 VXC，使 Megaport 通过将 Private Peering 或 Microsoft Peering 的某个 B 端 VLAN ID 重映射到面向客户的 Megaport VLAN（A 端），从而移除对 Q-in-Q 的要求。	每个 VXC 只能使用一种 Microsoft peering 类型。
Untag the VXC attached to the customer Port	您可以将 VXC 配置为未打标签（untagged），以自动去除 S-Tag。	将 VLAN 设为未打标签会将 Port 限制为单个 VXC 连接。采用此方法意味着您的 Port 只能配置一个 B 端目标，尽管它会从该对端以单标签/dot1q 方式接收所有内层/C-Tag。
Deploy a Megaport Cloud Router	您可以部署 Megaport Cloud Router（MCR），以自动管理一个或两种 peering 类型的 Q-in-Q 要求。	需要额外的 MCR 成本以及连接到 MCR 的额外 VXC。

连接到 Microsoft ExpressRoute 的 VXC 可能包含一个或两个内层 VLAN 标签。这些是您在 Microsoft Azure 控制台中为指定 peering 类型配置的 C-Tag。请注意，在此场景中，即使只使用单个 Microsoft 边缘设备（主用或备用）或一种 peering 类型（private 或 Microsoft），Q-in-Q 也是必需的。支持 Q-in-Q 的网络设备可以通过剥离外层 VLAN 标签（S-Tag）来访问这些内层标签。如果您的网络设备不支持 Q-in-Q，则无法访问内层标签。

注意

还存在其他 Q-in-Q 变通方案，例如在客户侧通过多台设备对 Q-in-Q 帧进行去封装，或在单台设备内使用回环线缆，通过多个端口的不同内外层 VLAN 配置级联来处理。然而，通常不建议在生产网络中采用这些方法。

单个 Azure Peering VLAN

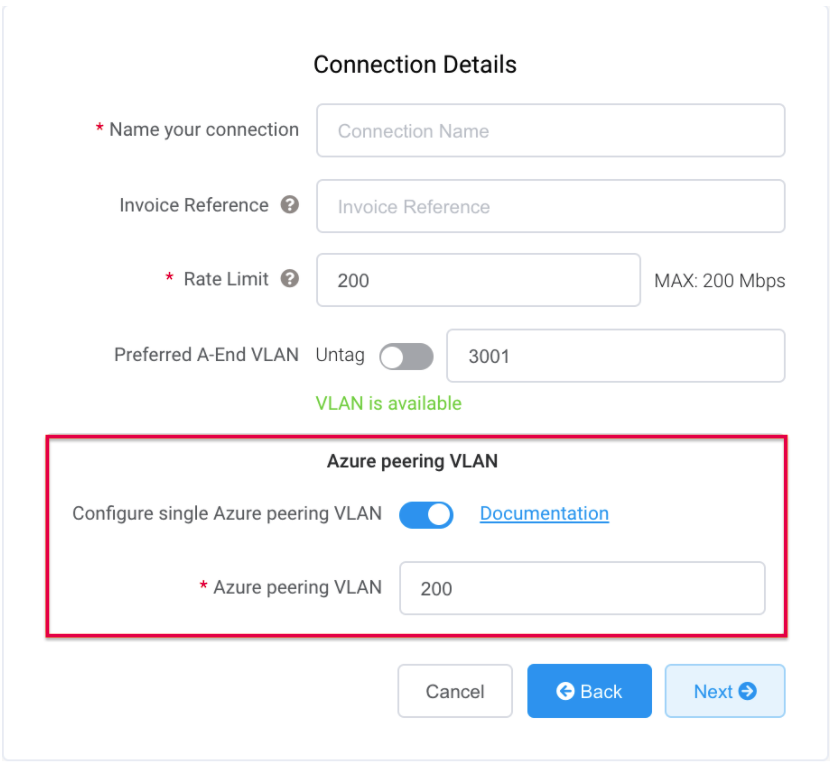

对于 Microsoft Azure ExpressRoute 连接，Megaport 使用 Microsoft Service Key（以及关联的主用与备用目标端点选择），并提供按指定 Azure peering 类型“拆分”封装 C-Tag 的能力。在选择主用或备用目标 B 端端口后，您可以在新建 ExpressRoute 连接的 Connection Details 面板中启用 Configure Single Azure Peering VLAN，以启用此功能。

提示

我们建议使用 Single Azure Peering VLAN 选项。该选项提供完整功能且实现最简单。使用 Single Azure VLAN，您可以在单个 ER 电路上使用 private 或 Microsoft peering，而无需支持 Q-in-Q 的设备、MCR 或未打标签的端口。注意，使用此选项时，每个 VXC 仅能使用一种 peering 类型（private 或 Microsoft），因此要同时使用两种 peering 类型需要两个 VXC。

启用 Single Azure Peering VLAN 功能后，您可以指定一个 Azure peering VLAN，与您随后在 Azure ExpressRoute 中为所选 Peering 类型配置的值（通过 Microsoft Azure portal 或其他配置方法）相匹配。有关更多信息，请参见 Tutorial: Create and modify peering for an ExpressRoute circuit using the Azure portal。

如果您将 Preferred A-End VLAN (首选 A 端 VLAN) 字段留空，则在您下单时会为 VXC 随机分配一个 VLAN；否则请输入一个 VLAN，系统会执行校验以确保该 VLAN 可用。

此示例显示，Azure 的 C-Tag 值 200（在关联的 ExpressRoute 电路上对应 Private 或 Microsoft 任一 peering 类型）被透明映射为单标签 VXC 的 VLAN 值 3001。也就是说，连接到物理 Megaport 接口的客户设备无需配置任何 Q-in-Q 设置，因为 dot1q VLAN 3001 会以正确的标签传递给对应的面向 Microsoft 的 B 端边缘设备。

在此配置中，可以在给定的 ExpressRoute 电路上同时使用主用与备用 Microsoft ExpressRoute 端点，并在单个客户侧端口上映射到不同的 VLAN 标签。这在 Azure ExpressRoute 服务级别协议 (SLA) 的要求范围内是合规的。不过，我们建议您采用单站点端口与设备（zonal）多样性，或将主用/备用 ExpressRoute 连接分散到两个启用 Megaport 的位置，以确保不存在任何单点故障。

有关 Azure ExpressRoute SLA 的更多信息，请参见 SLA for Azure ExpressRoute。

采用此方法时，无法在面向主用或备用 ExpressRoute 的任一 VXC 上使用多于一种 peering 类型，因为这种标签转换在每条 VXC 电路路径上只能发生一次。进一步的变通方法详见以下各节；但是请注意，Microsoft 目前不支持在单个 ExpressRoute 电路对上按多种 peering 类型拆分带宽。在大多数情况下，建议部署两对 ExpressRoute 来实现这一配置目标。

注意

以下各节继续以 Microsoft ExpressRoute 为示例来说明变通方法。请注意，这些变通方法并非 Azure 端点所独有，也可用于 Megaport 上的其他连接，其中 B 端可能会指定或要求使用 Q-in-Q，在单个 S-Tag/外层 VXC VLAN 中承载多个 C-Tag/内层 VLAN。之所以沿用 Microsoft ExpressRoute 示例，是为了保持客户场景的一致性。

将 VXC 配置为未打标签以自动处理 S-Tag

注意

采用此方法意味着客户 Port 只能配置一个 B 端目标，但会从该对端以单标签/dot1q 的方式接收所有内层/C-Tag。

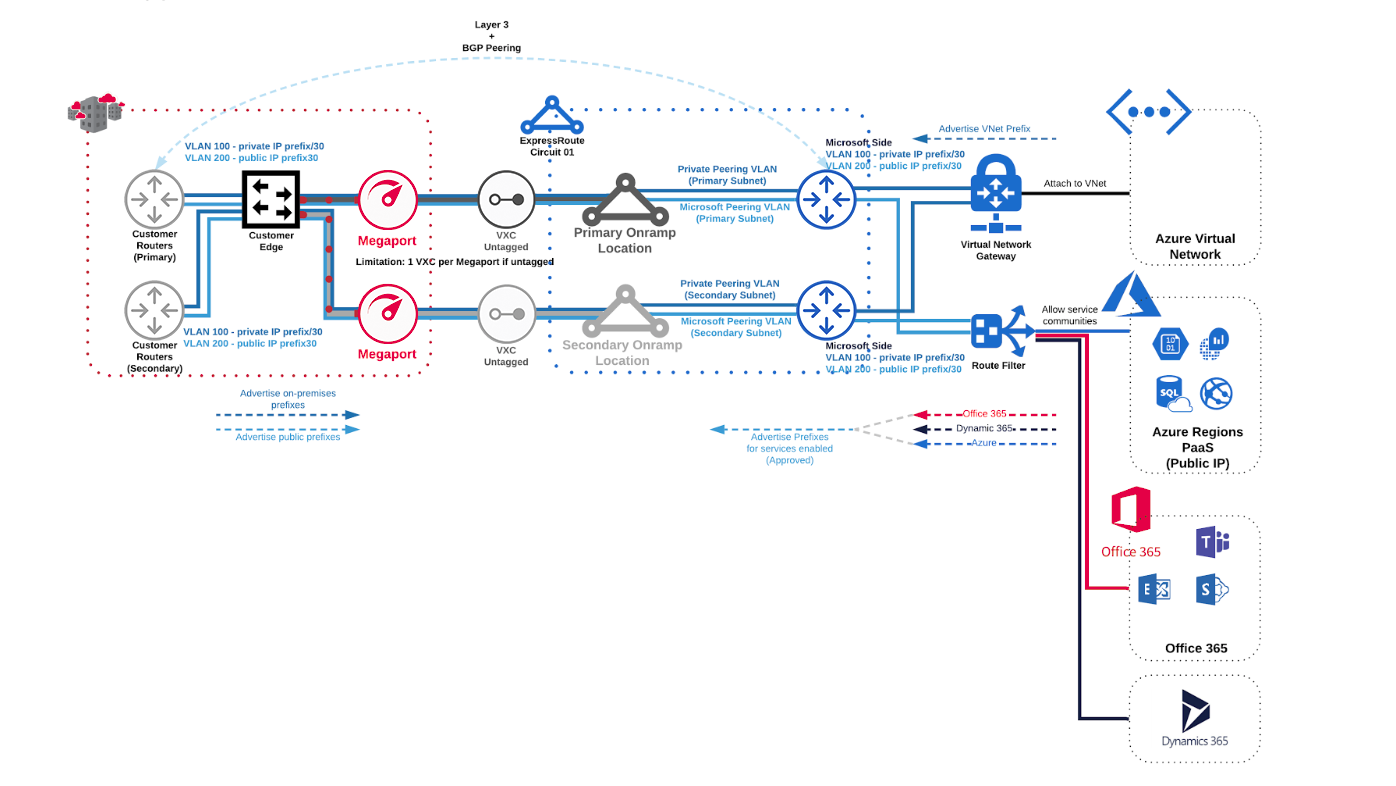

您可以配置 VXC，使 Megaport 去除外层 VLAN（S-Tag），并将 Private Peering、Microsoft Peering 或两者之一/两者的内层 VLAN（C-Tag）呈现给客户 Port。目前，此流程在每个 ExpressRoute 电路连接上仅允许一个 VXC（可选择主用或备用端口呈递），尽管可以在该 VXC 上同时承载两种 peering 类型，因为它们会以一个或两个 dot1q VLAN（Private、Microsoft Peering 或二者）呈现给客户端口。

重要

客户端口将按照 Azure portal 中在指定 peering 类型下所定义的内层 VLAN 标签在 A 端客户端口接收它们。有关更多信息，请参见连接 Microsoft Azure ExpressRoute。

注意

每个 ExpressRoute 订阅在所选的 Microsoft 边缘位置包含两个端口目标。若要同时接收主用和备用 ExpressRoute 电路，在此配置中您需要从 Megaport 获取两个端口。Azure VNET VLAN 标签在两个端口上是相同的。Megaport 无法更改主用和备用电路的 VLAN 标签，也无法在同一个物理接口上交付同一个 VLAN 两次。
如果您仅在 Azure ExpressRoute 配置中设置了 private 或 public peering，则在已配置的 VXC 上，仅与 ExpressRoute service key 关联的 VLAN 可用，并与客户端口一一映射。

部署 Megaport Cloud Router

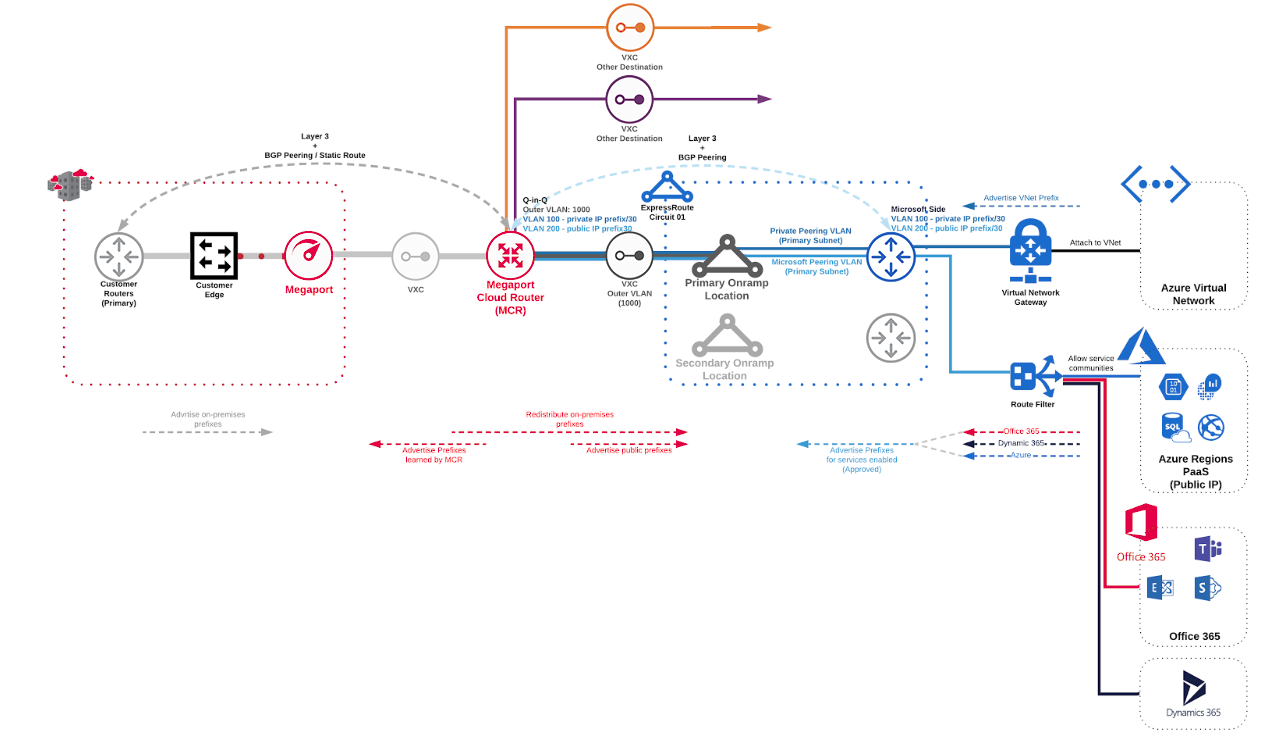

Megaport Cloud Router（MCR）支持多云、多区域使能，包括支持通过 Q-in-Q 连接到多个云目的地。S-Tag（外层标签）属于与您的 MCR 关联的 A 端 VLAN，并会透明承载您的 C-Tag。在 Megaport Portal 中为 Azure 云配置 private 和 public peering 时，S-Tag 会自动配置。下图展示了一个示例配置：

当 MCR 上的多个 Azure VXC 使用相同的 VLAN 100 标签（private peering）和相同的 VLAN 200 标签（public peering）时，MCR 会为终止在该 MCR 上的每个 Azure VXC 管理 Q-in-Q 隧道。每个 Azure VLAN 仍然是一个独立的逻辑接口。
