使用 Palo Alto VM-Series 创建 MVE 到任意端点的连接

本文介绍在 Megaport Portal 中配置并部署 Megaport VXC 连接的一般步骤,并将其与 Palo Alto VM-Series 中的 MVE 集成。VXC 可以连接到云服务提供商、Port,或 MCR。

步骤 1 – 创建一个 MVE

  • 在 Megaport Portal 中创建一个 MVE。
    有关更多信息,请参见 创建 MVE。 该 MVE 需要处于活动状态。

步骤 2 – 从 MVE 创建 VXC

  1. 在 Megaport Portal 中,选择在步骤 1 中创建的 MVE。
  2. 创建到另一个 MVE、Port 或云服务提供商的 VXC。
    有关更多信息,请参见 创建 VXC。 确保连接两端均处于活动状态并已配置 BGP。
  3. 在连接详细信息中,记录 A 端 VLAN。

步骤 3 – 为该连接收集以下数值

  • MVE IP 地址
  • MVE VLAN(A 端)
  • MVE ASN
  • 云/B 端 IP 地址
  • B 端 ASN
  • MD5 密码

步骤 4 – 在 VM-Series 中创建接口

  1. 登录到 VM-Series。

  2. 选择 Network > Interfaces。

  3. 单击 Add Subinterface (添加子接口)

  4. 提供以下详细信息:

    • Interface Name (接口名称) – 为该接口指定一个有意义的名称。
    • Comment (注释) – 输入一个备用名称。
    • Tag (标签) – 指定该连接的 A 端内层 VLAN 值。
    • Virtual Router (虚拟路由器) – 根据您的网络需要,为该接口选择一个虚拟路由器。
    • Type (类型) – 选择 VLAN。
  5. 选择 IPv4 选项卡。

  6. Static (静态) 选择为类型。
  7. 单击 +Add (添加) 以添加新的 IP 地址。
  8. 输入 MVE 的 IPv4 地址和子网掩码。
  9. 单击 OK (确定)
  10. 单击右上角的 Commit (提交)
    提交按钮
  11. 审核更改并单击 Commit (提交)
    提交更改
    新的 VLAN 接口将与物理接口一起显示。

接下来,您将创建一个安全区域,使该接口可以路由流量。

创建安全区域

  1. 选择 ethernet1/1.1010 子接口。
  2. 从 Security Zone 下拉列表中选择 New Zone。
  3. 为该安全区域指定一个名称。
    安全区域设置
  4. 在 Interfaces 下单击 +Add (添加),并将 ethernet1/1.1010 添加到该安全区域。
  5. 根据您的网络安全需要指定任何其他详细信息。
  6. 从 Zone Protection Profile 下拉列表中选择 New Zone Protection Profile。
  7. 根据您的网络安全需要指定任何详细信息。本示例使用所有默认值。
    Zone Protection 配置文件
  8. 单击 OK (确定)
  9. 在 Layer3 Subinterface 界面中单击 OK (确定)
  10. 单击右上角的 Commit (提交)
    提交按钮
  11. 审核更改并单击 Commit (提交)
    提交更改

步骤 5 – 配置 BGP

创建 BGP 会话

  1. 在 VM-Series 中,选择 Network > Virtual Routers。
  2. 选择该虚拟路由器。
    选择虚拟路由器
  3. 在左侧窗格中选择 BGP。
  4. 提供以下 BGP 详细信息:
    • Enable (启用) – 选中此复选框以在提交这些更改后启动 BGP 会话。
    • Router ID (路由器 ID) – 输入 B 端 IP 地址(云服务提供商、端口,或其他 MVE)。
    • AS Number (自治系统号) – 提供 MVE 连接的 ASN
      BGP 详细信息
  5. 在 Auth Profiles 下单击 +Add (添加)
  6. 指定配置文件名称。
    配置文件名称
  7. 输入并确认认证密码。
  8. 单击 OK (确定)
  9. 选择 Peer Group (对等组) 选项卡。
    Peer Group 选项卡
  10. 单击 +Add (添加) 以添加一个对等组。
  11. 为该对等组指定一个名称。
  12. 将会话类型指定为 eBGP。
  13. 根据您的网络需要指定任何其他详细信息。
  14. 单击 +Add (添加) 以添加一个新的对等体。
  15. 指定该对等体的详细信息:
    • Name (名称) – 为该对等体指定一个名称。
    • Peer AS (对端 AS) – 指定 B 端的自治系统号(ASN)。
    • Local Address (本地地址) – 从下拉列表中选择相应的子接口和 IP 地址。
    • Peer Address (对端地址) – 输入 B 端 IPv4 地址。
      BGP 对等组界面

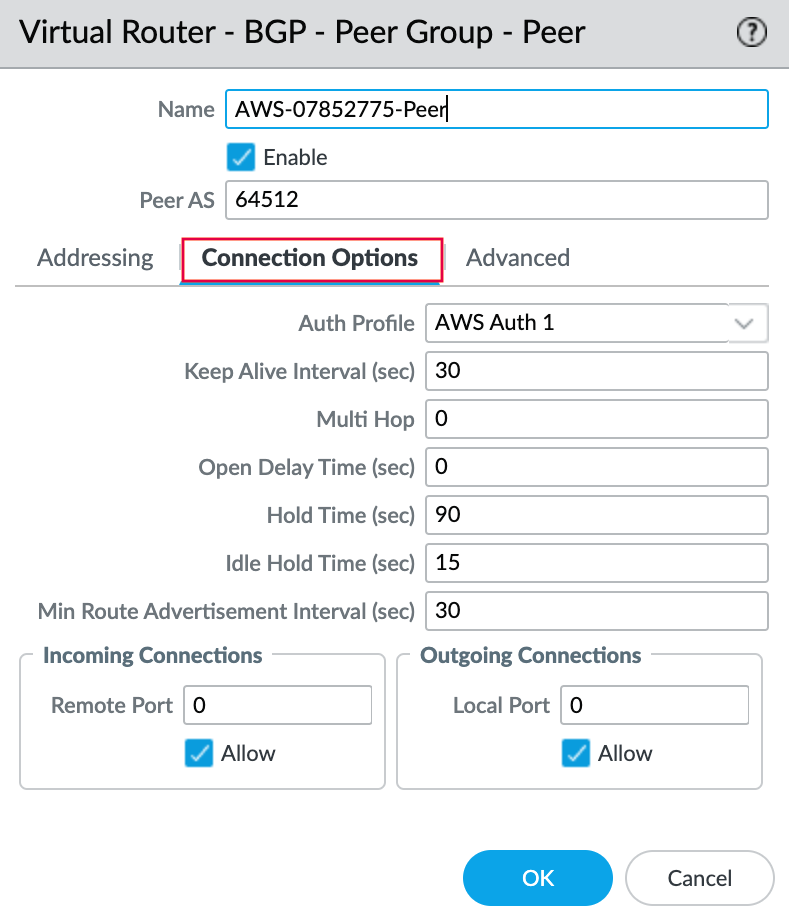

  16. 选择 Connection Options (连接选项) 选项卡。
    Connection Options 选项卡
  17. 选择之前创建的 Auth Profile。
  18. 在 Peer Group - Peer 界面中单击 OK (确定)
  19. 在 BGP - Peer Group/Peer 界面中单击 OK (确定)
  20. 在 Virtual Router 界面中单击 OK (确定)
  21. 单击右上角的 Commit (提交)
  22. 审核更改并单击 Commit (提交)

步骤 6 – 验证您的连接

检查连接状态

  1. 选择 Network > Virtual Routers。
  2. 找到您的虚拟路由器(default)。
  3. 在右侧的 Runtime Stats 列中单击 More Runtime Stats (更多运行时统计)
    运行时统计
  4. 选择 BGP 选项卡,然后选择 Peer (对等体) 选项卡。
  5. 确认对等体状态为 已建立(Established)。
    已建立状态
