使用 VMware SD-WAN 为 MVE 创建 Google Cloud 服务连接

您可以通过 Partner Interconnect 从 MVE（VMware Edge）到 Google Cloud 创建网络连接。

通过 Partner Interconnect 使用 Megaport 连接到 Google Cloud Platform（GCP）时，Virtual Cross Connect（VXC）构成该连接的二层组件，三层 BGP 由客户与 GCP 直接建立。

重要

在开始之前，请在 Orchestrator 中创建一个 MVE（Edge）。有关更多信息，参见 创建 MVE。MVE 需要处于活动状态。

重要

Google Cloud 要求支持 BGP 多跳，VMware SD-WAN 4.3 首次提供该支持。如有需要，您可以通过 VMware 控制台在 MVE 上升级 VMware 版本。

将 Google Cloud 连接添加到 MVE 和 Orchestrator 包含三个部分。

  1. 在 Google Cloud 控制台或 gcloud CLI 中创建 Partner Interconnect attachment（附件）。复制在创建附件时提供的配对密钥（pairing key）。更多详情，参见 Google 文档 Google Partner Interconnects。

  2. 在 Megaport Portal 中，从您的 MVE 创建一个 VXC 以连接到您的 Google Cloud 附件。

  3. 在 VMware Orchestrator 中，创建一个新接口并添加 Google Cloud 连接的详细信息。

以下说明涵盖第二和第三部分。

注意

用于 VMware SD-WAN 的 MVE 在所有云连接中都需要同时在 VMware Orchestrator 和 Megaport Portal 进行配置。

在 Megaport Portal 中添加 Google Cloud 连接

要设置 GCP 连接，您需要先在 Megaport Portal 中创建该连接。

从 Megaport Portal 部署一个 VXC 到 Google Cloud Platform

  1. 在 Megaport Portal，进入 Services (服务) 页面并选择用于该连接的 MVE。

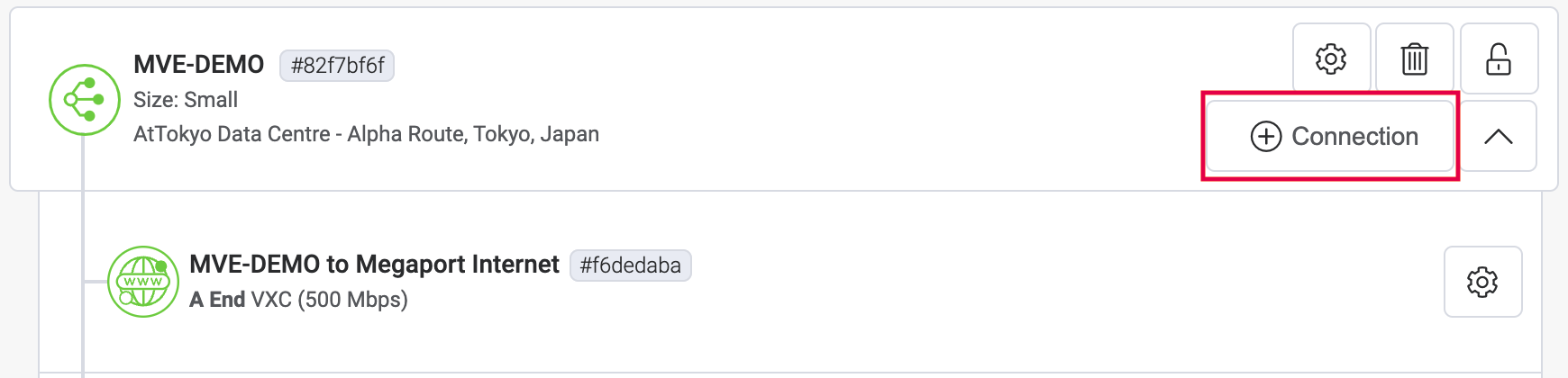

  2. 单击 +Connection (添加连接)，然后单击 Cloud (云)。 添加连接

  3. 选择 Google 作为提供商。
    将 Google 作为提供商

    提示

    要查看连接到特定 Google 位置的时延和价格，请单击 View all Google Partner locations (查看所有 Google 合作伙伴位置)。您可以在没有配对密钥的情况下继续前往连接详细信息页面，并查看所选端口的定价。要为 Google 连接下单，您需要提供配对密钥。

  4. 将配对密钥从 Google Cloud 控制台复制并粘贴到 Google Partner Pairing Key 字段。
    根据您的 GCI Partner 连接所在区域，会显示相应的 Google 目标。

  5. 选择此连接的目标位置，然后单击 Next (下一步)。

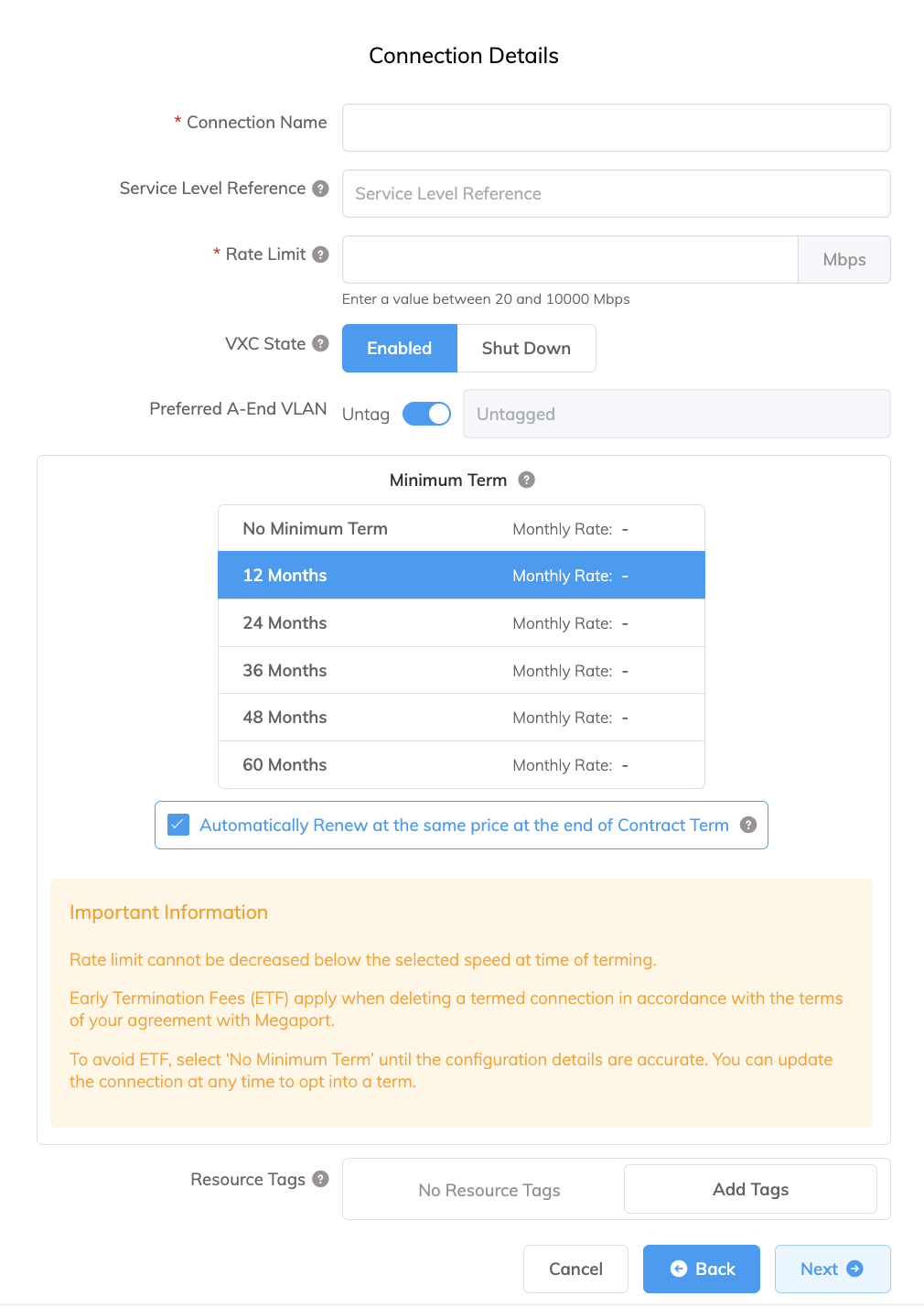

  6. 指定连接详细信息：

    • Connection Name (连接名称) – 在 Megaport Portal 中显示的 VXC 名称。

    • Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。

    • Rate Limit (速率上限) – 您的连接速率（单位为 Mbps）。输入与您为 Google 端口速率所选择的相同速率。

    • VXC State (VXC 状态) – 选择 Enabled (已启用) 或 Shut Down (关机) 以定义该连接的初始状态。有关更多信息，参见 为故障切换测试关闭 VXC。

      注意

      如果选择 Shut Down (关机)，流量不会通过此服务，并且在 Megaport 网络上其行为与中断相同。该服务的计费将保持活动状态，您仍会为此连接付费。

    • A-End vNIC (A 端 vNIC) – 从下拉列表中选择一个 A 端 vNIC。有关 vNIC 的更多信息，参见 在 Megaport Portal 中创建 MVE。

    • Preferred A-End VLAN (首选 A 端 VLAN) – 您将通过 MVE 接收的此连接的 VLAN。它必须在此 MVE 上唯一，范围为 2 到 4093。如果您指定了已在使用的 VLAN ID，系统会显示下一个可用的 VLAN 编号。VLAN ID 必须唯一才能继续下单。如果您未指定值，Megaport 将分配一个。

    • Minimum Term (最低合约期) – 选择 无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

      对于合约期为 12、24、36、48 或 60 个月的服务，启用 最低合约期续订 选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时， 合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

      有关更多信息，参见 VXC 价格与合同条款 和 VXC、Megaport Internet 和 IX 计费。

    • Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
      要添加标签：

      1. 单击 Add Tags (添加标签)。
      2. 单击 Add New Tag (添加新标签)。
      3. 在各字段中输入详细信息：
        • Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
        • Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
      4. 单击 Save (保存)。

      如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

      警告

      切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。

    Google 连接详细信息

  7. 将 VXC 添加到订单并完成结账流程。

  8. 部署好 VXC 后，返回 Google Cloud 控制台中的附件，激活该附件并配置 BGP。
    您将从 Google 获得用于配置 BGP 的私有 IP 地址。 BGP 配置需要为 MVE 指定您的 ASN。

注意

Google 的 ASN 始终为 16550。

在 Orchestrator 中添加 Google Cloud 连接详细信息

从 MVE 到 Google Cloud 创建连接并在 Google 控制台中完成设置后，您需要在 Orchestrator 中进行配置。这包括配置 BGP 设置、ASN 和 VLAN。

在 Orchestrator 中添加 Google Cloud 连接

  1. 从 Google 控制台收集连接详细信息。
    显示您在 Google Cloud 中为此连接创建的连接详情。记录 Peer ASN (对等 ASN)、Cloud Router BGP IP (云路由器 BGP IP) 和 BGP Peer ID (BGP 对等端 ID) 的值。
    Google 连接详细信息

  2. 从 Megaport Portal 收集连接详细信息。
    单击来自您 MVE 的 Google 连接的齿轮图标并打开 Details 视图。记录 A-End VLAN (A 端 VLAN) 的值。

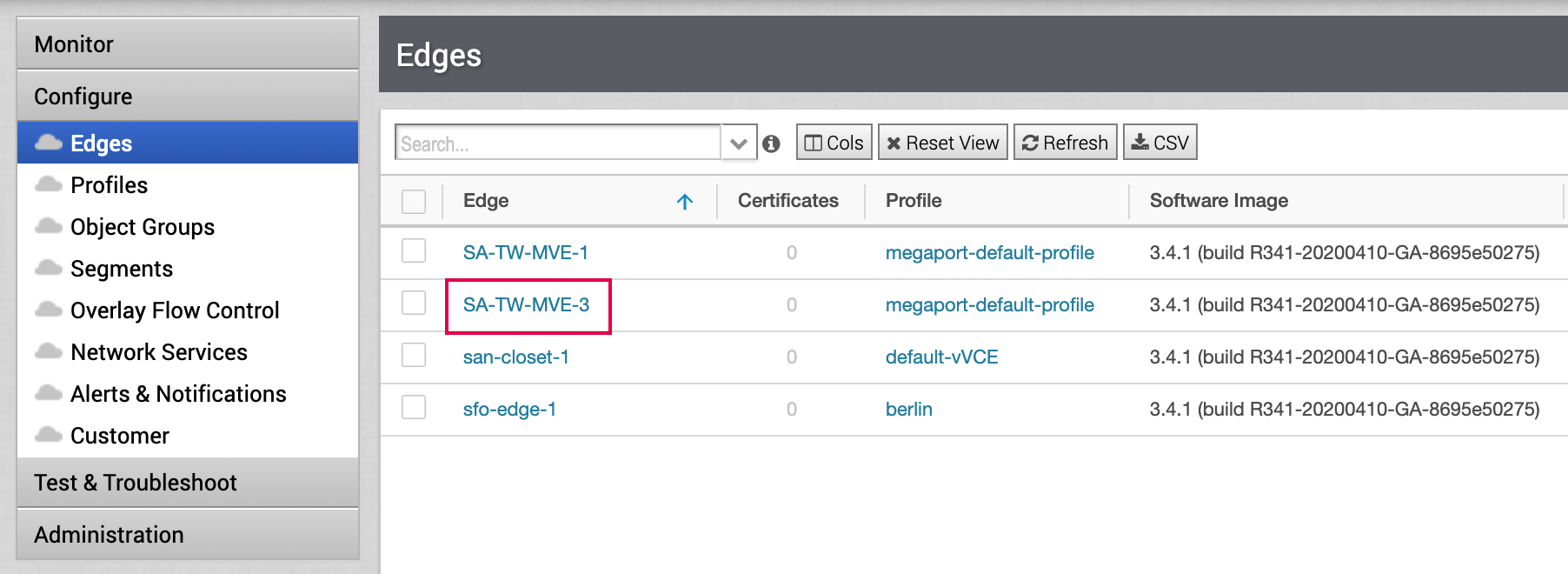

  3. 在 Orchestrator 中，进入 Configure > Edges 并单击 MVE 设备。
    选择 Edge

  4. 选择 Device (设备) 选项卡并向下滚动到 Interface Settings。

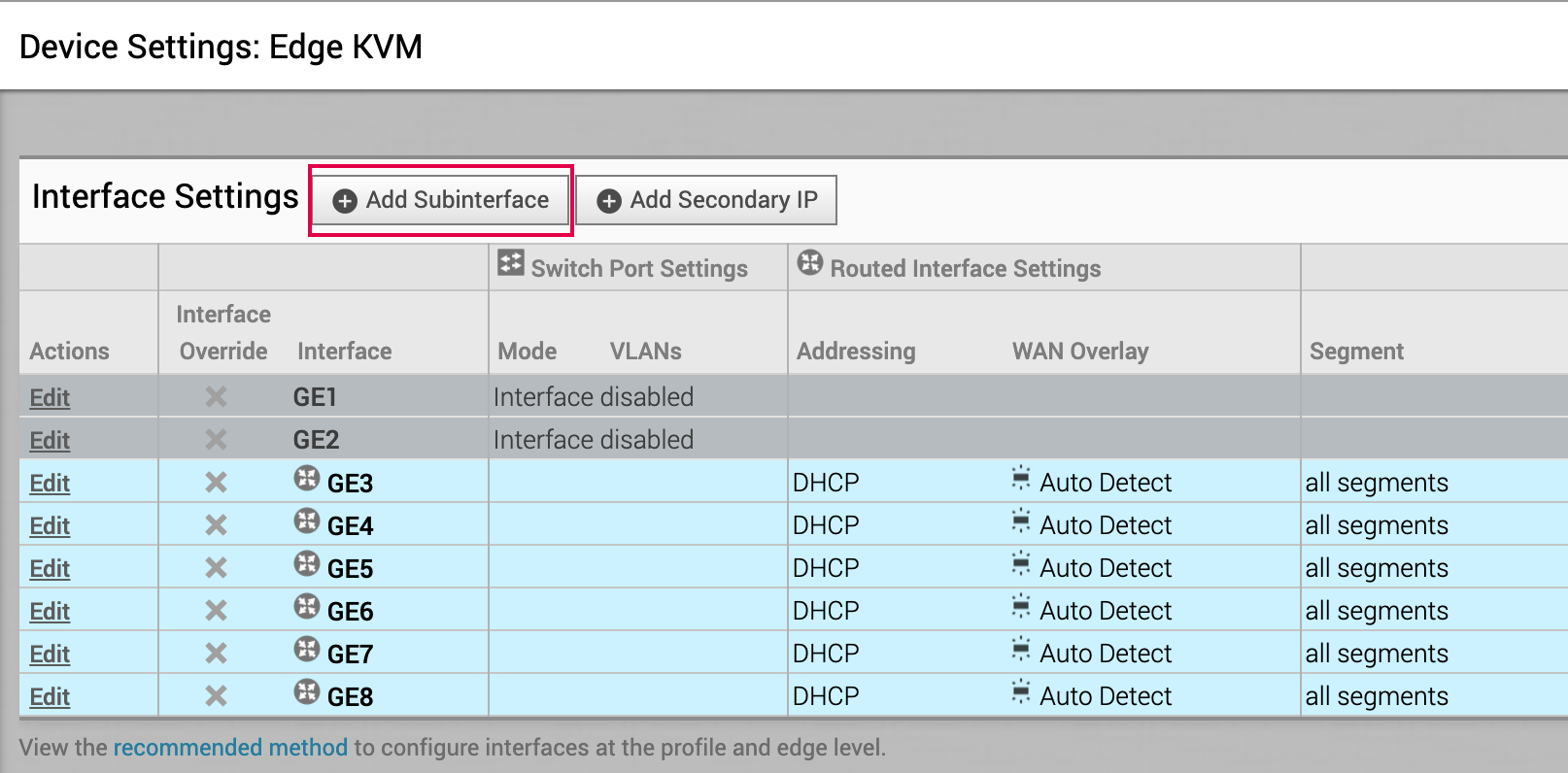

  5. 单击 +Add Subinterface (添加子接口)。
    添加子接口
    将显示 Select Interface 对话框。

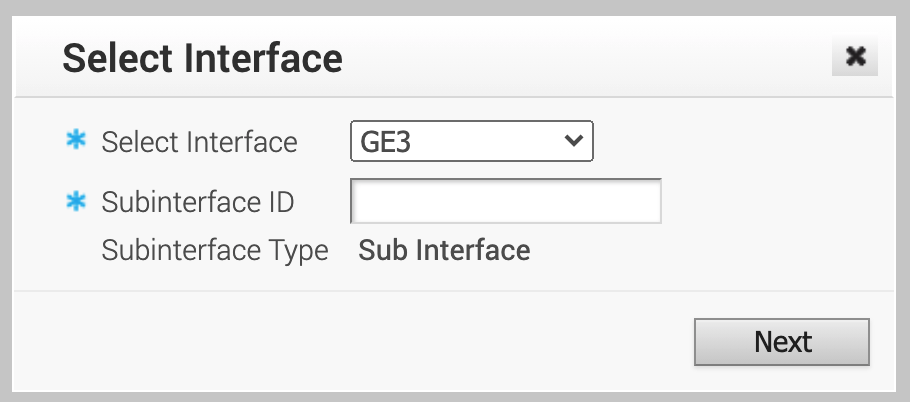

  6. 在 Select Interface (选择接口) 菜单中，选择 GE3，并在 Subinterface ID (子接口 ID) 中输入在 Megaport Portal 的 MVE 上配置的 A 端 VLAN ID。
    选择接口
    将显示子接口设置。

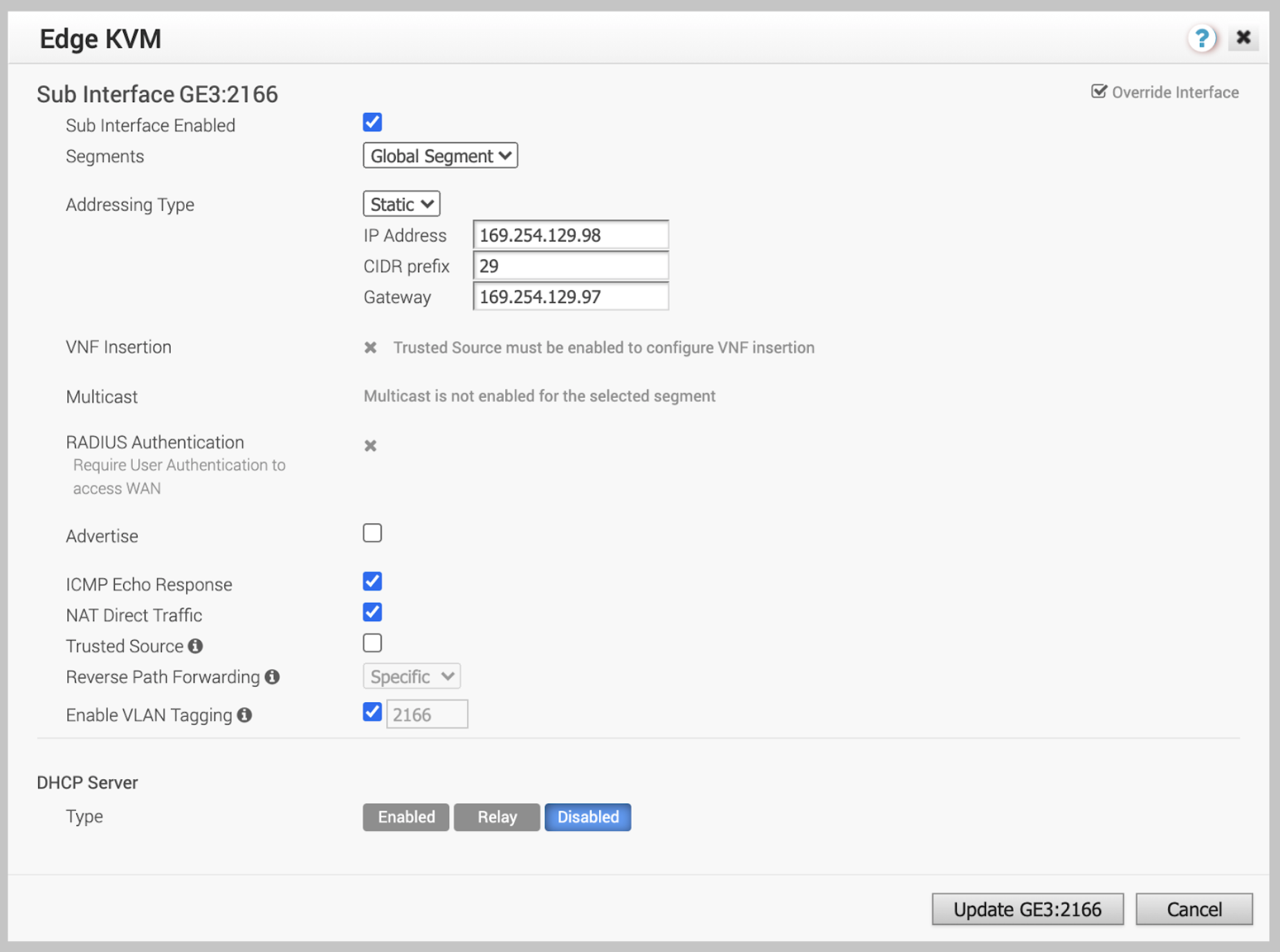

  7. 将 Addressing Type (地址类型) 更改为 Static，并填写 IP Address (IP 地址)、CIDR value (CIDR 值) 和 Gateway (网关)。
    这些值可在 Google Cloud 控制台的 VLAN 附件详细信息中找到。IP 地址位于 BGP Peer ID (BGP 对等端 ID) 字段；网关位于 Cloud Router BGP IP (云路由器 BGP IP) 字段。
    子接口设置

  8. 确保 Enable VLAN Tagging (启用 VLAN 标记) 已启用。
    该字段会自动填充为您为子接口 ID 指定的 VLAN ID。

  9. 单击 Update GE3: (更新 GE3：)vlan-id。

  10. 在 Configure > Edges 窗口的右上角，单击 Save Changes (保存更改)，然后确认。
    这将配置接口、VLAN 标记和 IP 地址，您可以通过 CLI 使用 ping 命令进行测试。（BGP 尚未配置。）

    注意

    添加子接口会在短时间内中断连接。

在 Orchestrator 中为 Google Cloud 连接配置 BGP

  1. 在 Orchestrator 中，进入 Configure > Edges 并单击 MVE 设备。

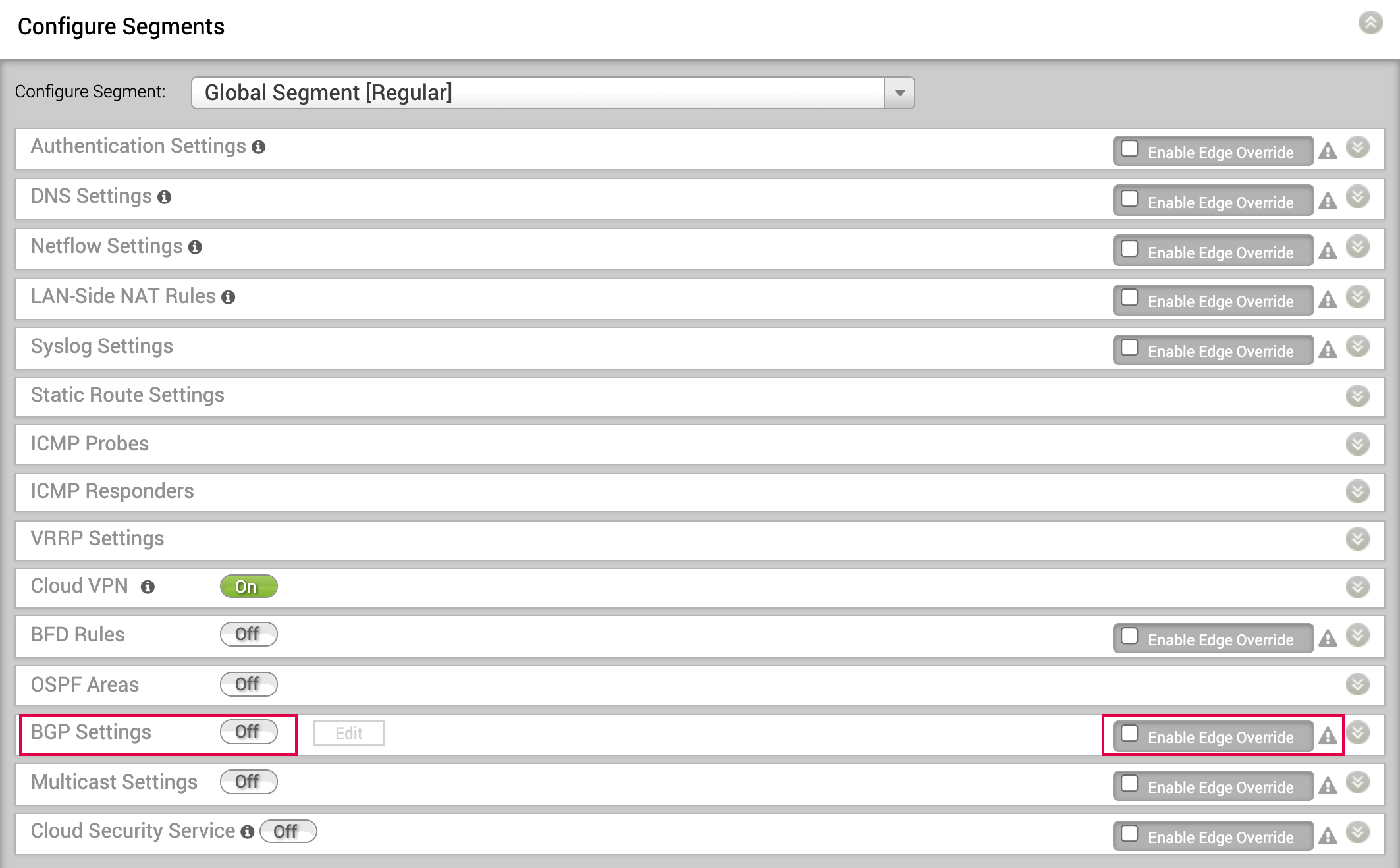

  2. 选择 Device (设备) 选项卡，并在 Configure Segments 部分中针对 BGP Settings 单击 Enable Edge Override (启用 Edge 覆盖)。
    此覆盖允许我们为该设备定义超出配置文件定义范围的特定 BGP 值。
    启用 BGP

  3. 单击切换按钮打开 BGP，然后单击 Edit (编辑)。
    将显示 BGP Editor。

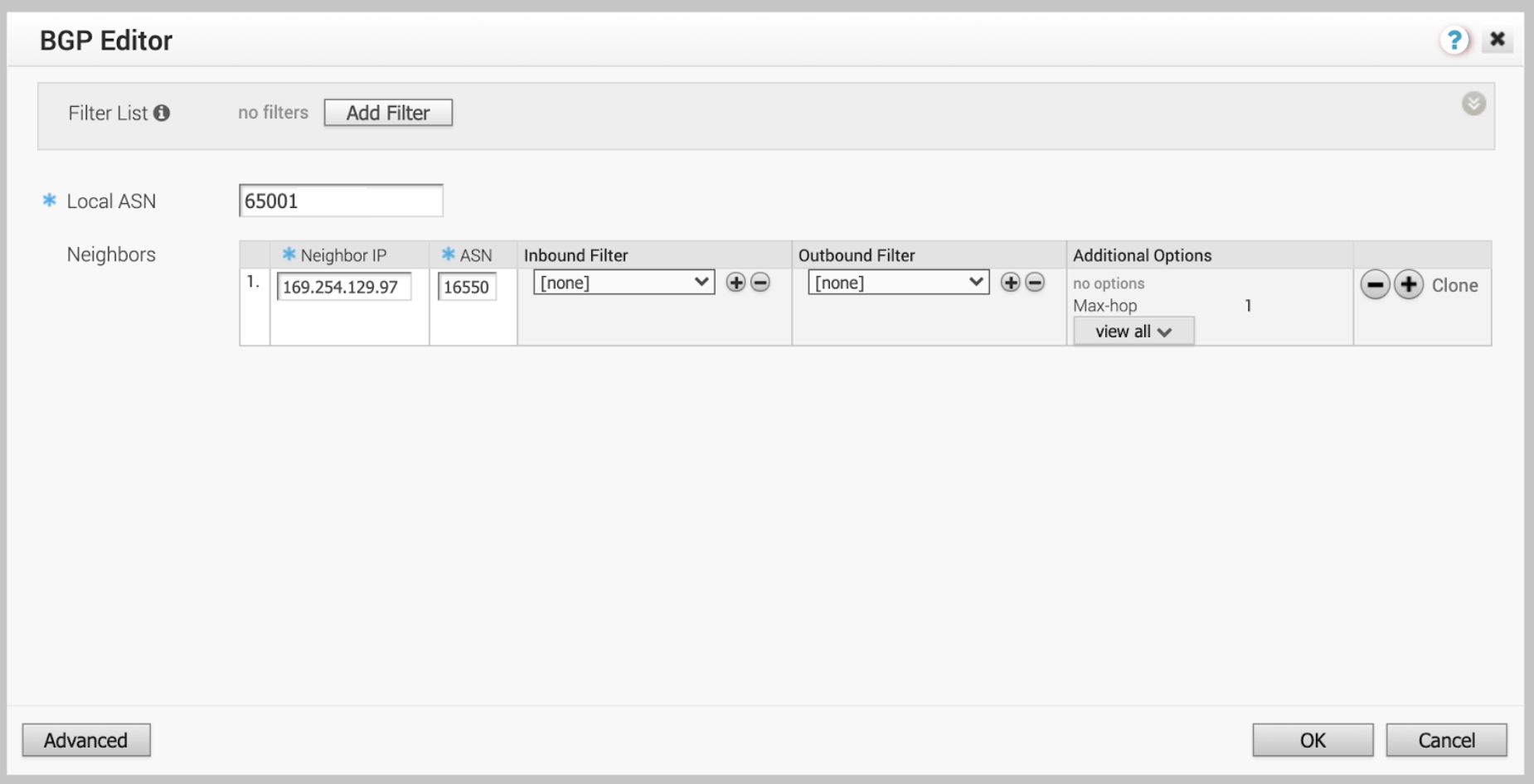

  4. 对于 Local ASN (本地 ASN)，添加您在 Google Cloud 控制台中该 VLAN 附件的 BGP 配置中定义的 Peer ASN (对等 ASN)。

  5. 对于 Neighbor IP (邻居 IP)，添加来自该 VLAN 附件详细信息的 Cloud Router BGP IP (云路由器 BGP IP)。

  6. 将 16550 填入该邻居的 ASN (自治系统号) 字段。
    这是来自 Google Cloud 的固定值。
    BGP 设置

  7. 单击 OK (确定)，然后单击 Save Changes (保存更改)。

验证连接

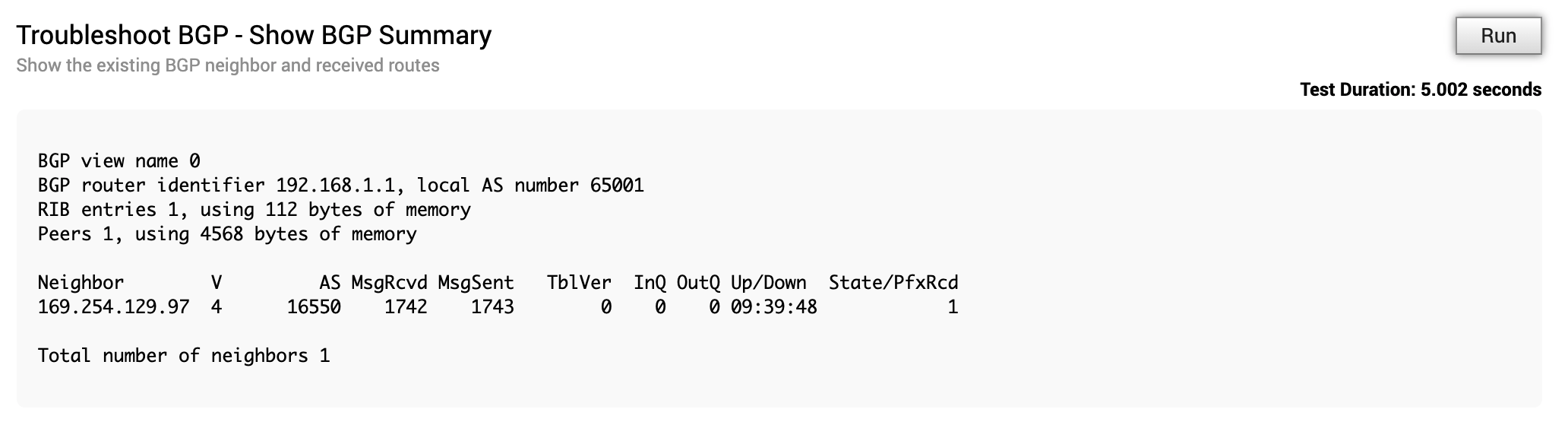

在 Test & Troubleshoot > Remote Diagnostics 下，选择 MVE，在 Troubleshoot BGP - Show BGP Summary (排查 BGP - 显示 BGP 摘要) 旁单击 Run (运行)，以验证 BGP 会话并确保 Google Cloud Router 处于运行状态

BGP 设置

您也可以在 Edge 设备的 CLI 中检查连通性和 BGP 状态。有关更多信息，参见 查看 VMware MVE 连接设置。
