使用 VMware SD-WAN 为 MVE 创建 AWS 托管连接

托管连接可以支持一个私有、公有或传输虚拟接口。托管连接为专用连接，推荐用于生产环境。

从 MVE 到 AWS 创建托管连接

  1. 在 Megaport Portal 中，转到 Services (服务) 页面，并选择要用于该连接的 MVE。

  2. 单击 +Connection (添加连接) 然后单击 Cloud (云)。

  3. 将服务提供商选择为 AWS，选择 Hosted Connection 作为 AWS Connection Type，选择目标端口，然后单击 Next (下一步)。
    可以使用 Country 筛选器缩小选择范围。
    每个目标端口都有蓝色或橙色图标，以指示其多样性区域。要实现多样性，您需要创建两个连接，且分别位于不同的区域中。
    Add AWS Hosted Connection

  4. 指定连接详细信息：

    • Connection Name (连接名称) – 在 Megaport Portal 中显示的 VXC 名称。

    • Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。

    • Rate Limit (速率上限) – 您的连接速率。此值在部署后无法更改。下拉列表显示适用于您的 MVE 的预定义速率上限，具体速率因位置和服务能力而异。

    • VXC State (VXC 状态) – 选择 Enabled (已启用) 或 Shut Down (关机) 以定义连接的初始状态。有关更多信息，请参见 为故障切换测试关闭 VXC。

      注意

      如果选择 Shut Down (关机)，流量将不会通过此服务，并且在 Megaport 网络上表现为宕机状态。此服务的计费将保持活动状态，您仍会为此连接支付费用。

    • A-End vNIC (A 端 vNIC) – 从下拉列表中选择一个 A 端 vNIC。有关 vNIC 的更多信息，请参见 在 Megaport Portal 中创建 MVE。

    • Preferred A-End VLAN (首选 A 端 VLAN)（可选） – 为此连接指定一个未使用的 VLAN ID。
      该 VLAN ID 必须在此 MVE 上唯一，范围可在 2 到 4093 之间。如果指定了已在使用的 VLAN ID，系统会显示下一个可用的 VLAN 编号。要继续下单，VLAN ID 必须唯一。如果未指定值，Megaport 将为您分配一个。

    • Minimum Term (最低合约期) – 选择 无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

      对于合约期为 12、24、36、48 或 60 个月的服务，启用 最低合约期续订 选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时， 合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

      有关更多信息，请参见 VXC 价格与合同条款 和 VXC、Megaport Internet 和 IX 计费。

    • Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
      要添加标签：

      1. 单击 Add Tags (添加标签)。
      2. 单击 Add New Tag (添加新标签)。
      3. 在各字段中输入详细信息：
        • Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
        • Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
      4. 单击 Save (保存)。

      如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

      警告

      切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。

    Connection details

  5. 单击 Next (下一步)。

  6. 为 AWS 服务指定连接详细信息。

    • AWS Connection Name (AWS 连接名称) – 这是一个文本字段，将作为出现在 AWS 控制台中的虚拟接口名称。AWS Connection Name 会自动填充为在前一步中指定的名称。

    • AWS Account ID (AWS 账户 ID) – 您要连接的账户 ID。您可以在 AWS 控制台的管理部分找到此值。
      AWS connection details

  7. 单击 Next (下一步) 转到连接详细信息摘要，单击 Add VXC (添加 VXC)，并下单该连接。

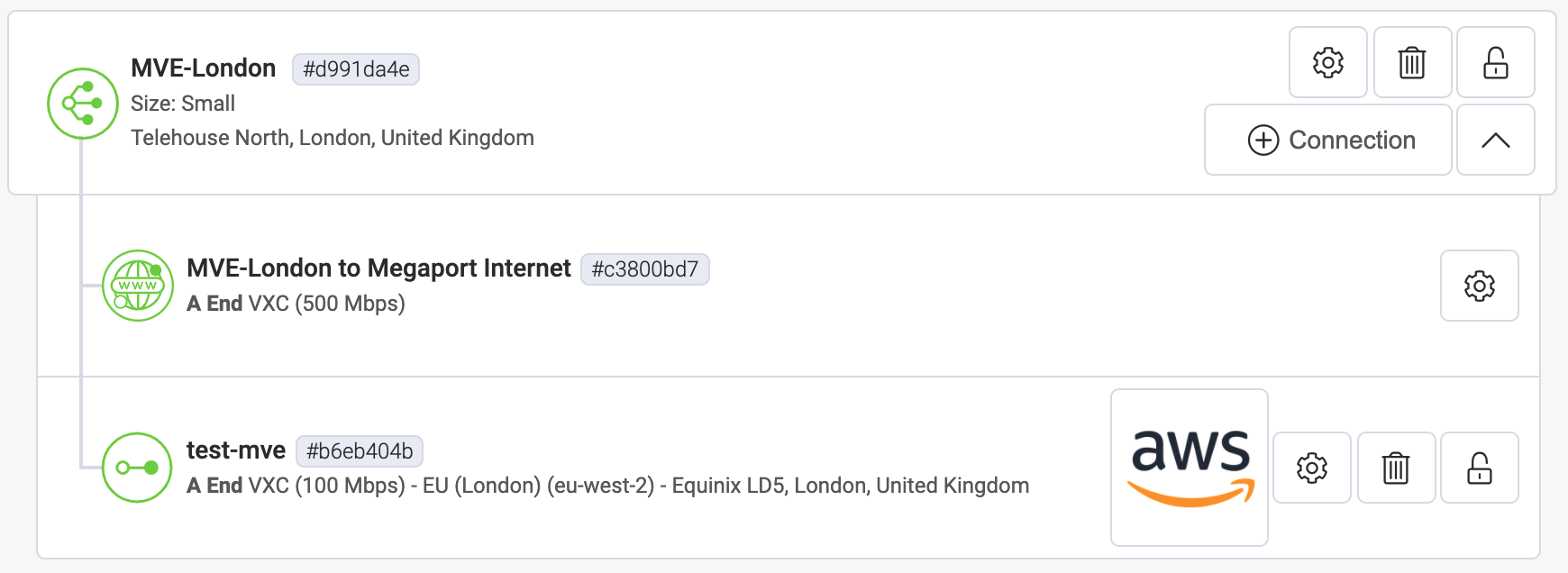

当 VXC 连接成功部署后，它会显示在 Megaport Portal Services 页面上，并与 MVE 关联。单击 VXC 标题可显示此连接的详细信息。请注意，服务状态（第 2 层）为 up，但 BGP（第 3 层）为 down，因为尚未完成配置

VXC details

在 Megaport Portal 中部署后，您需要在 AWS 控制台中接受该连接，并为该连接创建一个虚拟接口：

接受托管连接

  1. 在 AWS 中，转到 Services > AWS Direct Connect > Connections (服务 > AWS Direct Connect > 连接) 并单击连接名称。
    AWS Connections

  2. 单击窗口右上角的 Accept (接受)。
    Accept AWS Connections

    在 AWS 部署连接期间，状态将保持为 pending 几分钟。部署完成后，状态会从 ordering 变为 available。

连接现已可用，但是您还需要创建一个 VIF 才能连接到 AWS 服务。

注意

有关接受 AWS 连接的更多信息，请参见 AWS documentation。

创建虚拟接口

创建并接受托管连接后，请创建一个 VIF，并将该托管连接附加到网关。

提示

AWS 提供了用于创建 Public、Private 和 Transit 接口的 详细说明。

创建并附加 VIF

  1. 在 AWS 控制台中，单击 Create Virtual Interface (创建虚拟接口)。
    AWS virtual interface

  2. 选择接口类型。

    类型将根据您需要访问的服务类型而有所不同。

    • Private（私有） – 使用其私有 IP 地址访问在 VPC 中运行的资源。您可以选择将私有虚拟接口终止在私有虚拟网关（访问单个 VPC），或终止在 Direct Connect 网关（可将最多 10 个 VPC 映射到该 VIF）。
    • Public（公有） – 访问所有 AWS 公有端点，以及所有可通过公有 IP 地址访问的 AWS 资源。
    • Transit（传输） – 将来自 Direct Connect 网关的流量传输到一个或多个 Transit 网关。
      AWS interface type

  3. 指定配置详细信息：

    • Virtual interface name (虚拟接口名称) – 为该虚拟接口输入名称。
    • Connection (连接) – 您希望预配此虚拟接口的物理连接。您在 Megaport Portal 中为该托管连接提供的名称会显示在此处。
    • Virtual interface owner (虚拟接口所有者) – 将拥有该虚拟接口的账户。选择 My AWS account。
    • Direct Connect gateway (Direct Connect 网关) – 选择要将此虚拟接口附加到的 Direct Connect 网关。Transit VIF 不直接附加到 Transit 网关，而是附加到 Direct Connect 网关。
    • VLAN – 分配给该虚拟接口的 VLAN。保持该值不变。VLAN 地址已填充，且看似可编辑；但是，如尝试更改会出现错误。
    • BGP ASN – 为 BGP 会话的 MVE 端指定 Border Gateway Protocol (BGP) 自治系统号 (ASN)。

    以下 BGP 详细信息可以指定或留空。留空时，AWS 会自动填充。
    AWS BGP details

    您还可以选择该虚拟接口是否支持巨型帧。启用 Jumbo MTU 以支持 8500 字节的以太网报文。

  4. 单击 Create virtual interface (创建虚拟接口)。

    要查看 VIF 的详细信息和状态，请导航到 Services > AWS Direct Connect > Connections > Name of the Megaport-Created-Hosted Connection (服务 > AWS Direct Connect > Connections > Megaport 创建的 Hosted Connection 名称)。
    VIF details

    由于尚未配置 BGP，接口状态显示为 down。

在 AWS 中接受连接并创建 VIF 后，VXC 状态在 Megaport Portal 中会变为 configured。

在 Orchestrator 中添加 AWS 连接详细信息

从您的 MVE 到 AWS 创建连接并在 AWS 控制台完成设置后，您需要在 Orchestrator 中进行配置。这包括配置 BGP 设置、ASN、VLAN 和 MD5 值。

在 Orchestrator 中添加 AWS 连接

  1. 从 AWS 控制台收集连接详细信息。
    显示您在 AWS 中为此托管连接创建的虚拟接口的详细信息。记录 BGP ASN (BGP 自治系统号)、BGP Auth Key (BGP 认证密钥)、Your Peer IP (您的对端 IP) 和 Amazon Peer IP (Amazon 对端 IP) 的值。
    Connection Details

  2. 从 Megaport Portal 收集连接详细信息。
    单击来自 MVE 的 AWS 连接的齿轮图标并单击 Details 视图。 记录 A-End VLAN (A 端 VLAN) 的值。

  3. 在 Orchestrator 中，转到 Configure > Edges 并单击该 MVE 设备。
    Select the Edge

  4. 选择 Device (设备) 选项卡并向下滚动到 Interface Settings。

  5. 单击 +Add Subinterface (添加子接口)。
    Add Subinterface
    将出现 Select Interface 对话框。

  6. 从 Select Interface (选择接口) 菜单中，选择 GE3，并在 Subinterface ID (子接口 ID) 中输入在 Megaport Portal 的 MVE 上配置的 A 端 VLAN ID。
    Select Interface
    将显示子接口设置。

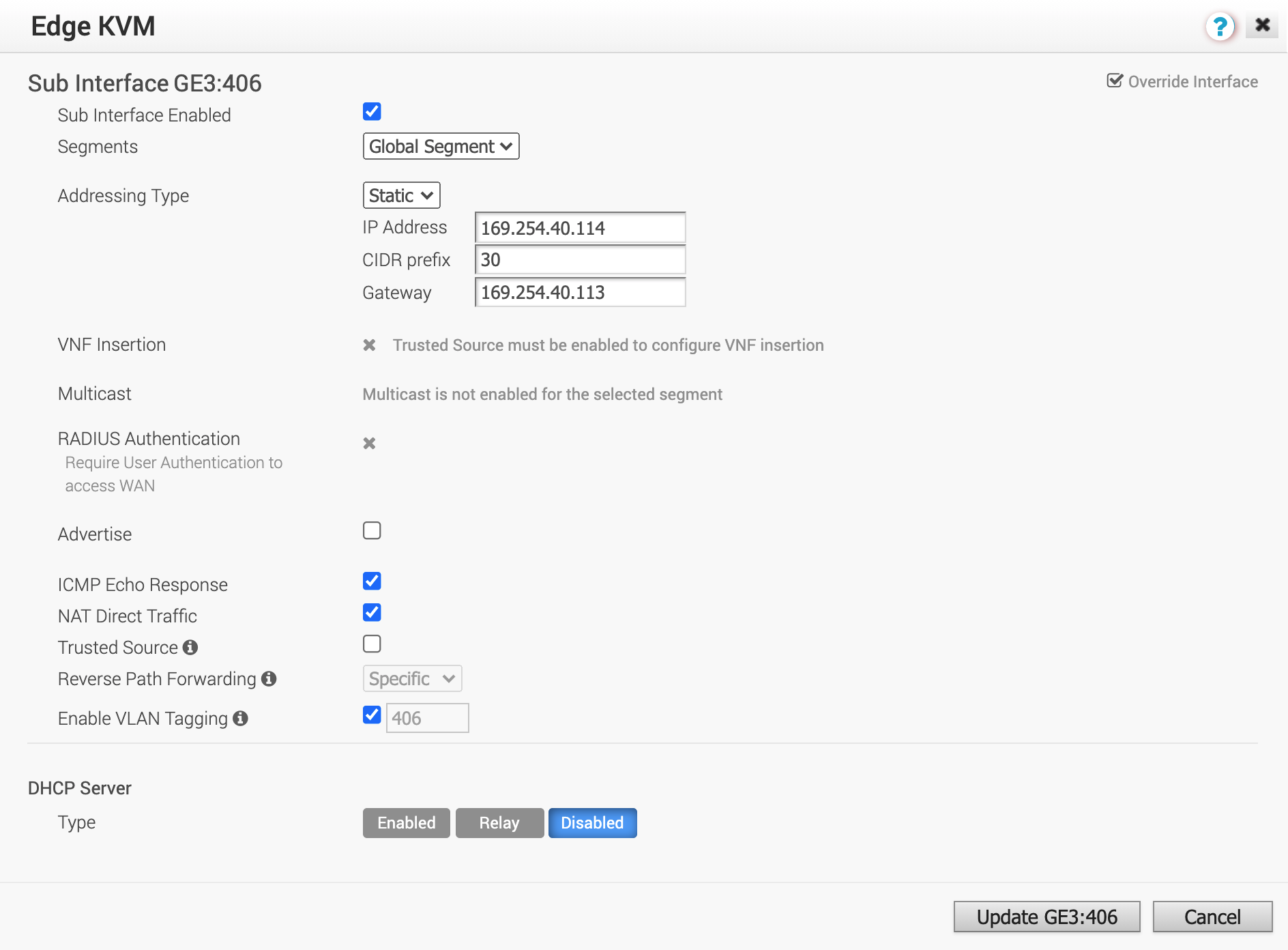

  7. 将 Addressing Type (寻址类型) 更改为 Static（静态），并提供 IP Address (IP 地址)、CIDR value (CIDR 值) 和 Gateway (网关)。
    这些值可在 AWS 控制台的虚拟接口详细信息中获取。IP 地址和 CIDR 出现在 Your Peer IP (您的对端 IP) 字段中；网关出现在 Amazon Peer IP (Amazon 对端 IP) 字段中。
    Subinterface Settings

  8. 确保 Enable VLAN Tagging (启用 VLAN 标记) 已启用。
    该字段会自动填充为您为子接口 ID 指定的 VLAN ID。

  9. 单击 Update GE3: (更新 GE3：) vlan-id。

  10. 在 Configure > Edges 窗口的右上角，单击 Save Changes (保存更改)，然后确认。
    这将配置接口、VLAN 标记和 IP 地址，以便您可以通过 CLI 使用 ping 命令进行测试。（BGP 尚未配置。）

    注意

    添加子接口会短暂中断连接。

在 Orchestrator 中为 AWS 连接配置 BGP

  1. 在 Orchestrator 中，转到 Configure > Edges 并单击该 MVE 设备。

  2. 选择 Device (设备) 选项卡，并在 Configure Segments 部分为 BGP Settings 单击 Enable Edge Override (启用 Edge 覆盖)。
    此覆盖允许我们为该设备定义超出配置文件定义的特定 BGP 值。
    Enable BGP

  3. 单击切换按钮打开 BGP，并单击 Edit (编辑)。
    将显示 BGP Editor。

  4. 对于 Local ASN (本地 ASN)，添加来自 AWS 控制台虚拟接口详细信息中的 BGP ASN (BGP 自治系统号)。

  5. 对于 Neighbor IP (邻居 IP)，添加来自 AWS 控制台虚拟接口详细信息中的 Amazon Peer IP (Amazon 对端 IP)。

  6. 对于 ASN，输入 Amazon 侧的 ASN。
    默认值为 64512。

  7. 查看所有 Additional Options，启用 MD5 Auth (MD5 认证)，并输入来自 AWS 控制台虚拟接口详细信息中的 MD5 Password (MD5 密码)（BGP Auth Key (BGP 认证密钥)）。
    BGP Settings

  8. 单击 OK (确定)，然后单击 Save Changes (保存更改)。

验证您的连接

在 Test & Troubleshoot > Remote Diagnostics 下，选择 MVE 并在 Troubleshoot BGP - Show BGP Summary (排查 BGP - 显示 BGP 摘要) 处单击 Run (运行)，以验证 BGP 会话并确保 AWS 路由器为 up。

您也可以在边缘设备的 CLI 上检查连通性和 BGP 状态。有关更多信息，请参见 查看您的 VMware MVE 连接设置。
