创建与 VMware 集成的 MVE

本主题介绍如何使用 VMware SD-WAN 创建并配置 Megaport Virtual Edge（MVE）。拥有 Megaport 账户后，您将使用名为 Orchestrator 的 VMware 集中管理控制台。在 Orchestrator 中，您创建并配置配置文件和边缘设备。在 Megaport Portal 中，您可以创建、管理、维护、监控以及终止 MVE。

开始之前，您需要创建一个 Megaport 账户：

New Megaport customers (新的 Megaport 客户) – 登录 Megaport Portal，创建您的账户，并继续登录您的 VMware SD-WAN Orchestrator 账户。有关设置 Megaport 账户的更多信息，请参见创建账户。
Existing Megaport customers (现有 Megaport 客户) – 前往 Creating a VMware edge profile and device 开始创建新的 MVE。

提示

VMware 在 VMware SD-WAN Documentation 提供其 SD-WAN 产品的文档。

许可

在 Megaport Portal 中创建 MVE 之前，您需要从 VMware 获得有效的许可。有关获取 VMware 许可的更多信息，请参见 Edge Licensing，或咨询您的 VMware 销售代表或经销商。

基本步骤

本节概述了在 VMware Orchestrator 和 Megaport Portal 中的配置步骤。

基本步骤如下：

在 Orchestrator 中创建 VMware 边缘设备配置文件和边缘设备。
配置 VMware 边缘设备并将配置文件应用到设备。
生成 SSH 公钥。
在 Megaport Portal 中创建 MVE 实例。

创建 VMware Virtual Edge 配置文件和设备

首先创建一个默认配置文件，以便边缘设备注册到 Orchestrator 时获取其基础配置、连接到 Orchestrator，并启用一些特定的防火墙规则。之后，您即可通过 Orchestrator 管理 MVE 设备。

在 Orchestrator 中创建边缘配置文件

登录 VMware SD-WAN Orchestrator。
点击 Customer 配置文件账户的链接。
选择 Configure > Profiles。

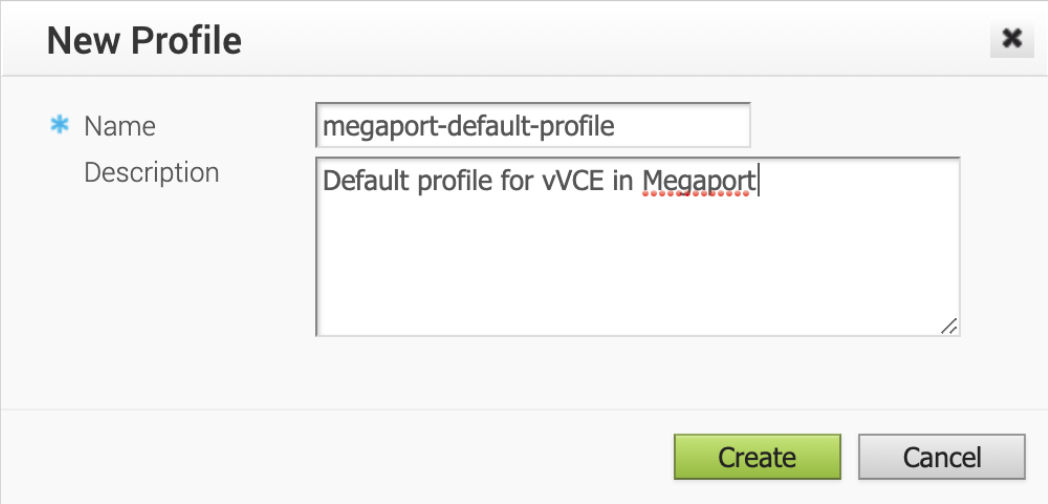

点击 New Profile (新建配置文件)。
输入配置文件名称以及可选的描述。
例如，megaport-default-profile。
点击 Create (创建)。

在 Orchestrator 中创建虚拟边缘设备

选择 Device (设备) 选项卡。
在 Configure Segment 下拉列表中选择 Global Segment。

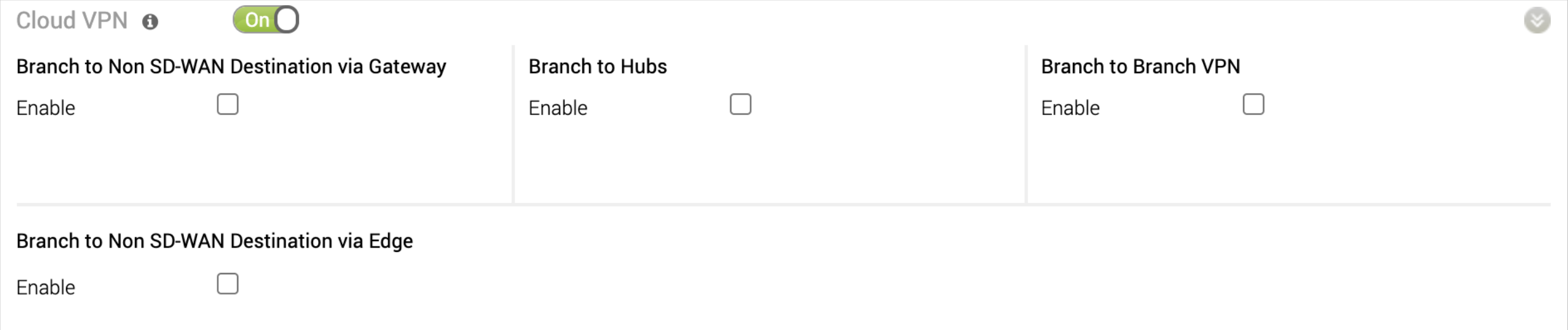

启用 Cloud VPN。
取消选择除 Virtual Edge 之外的所有设备类型。

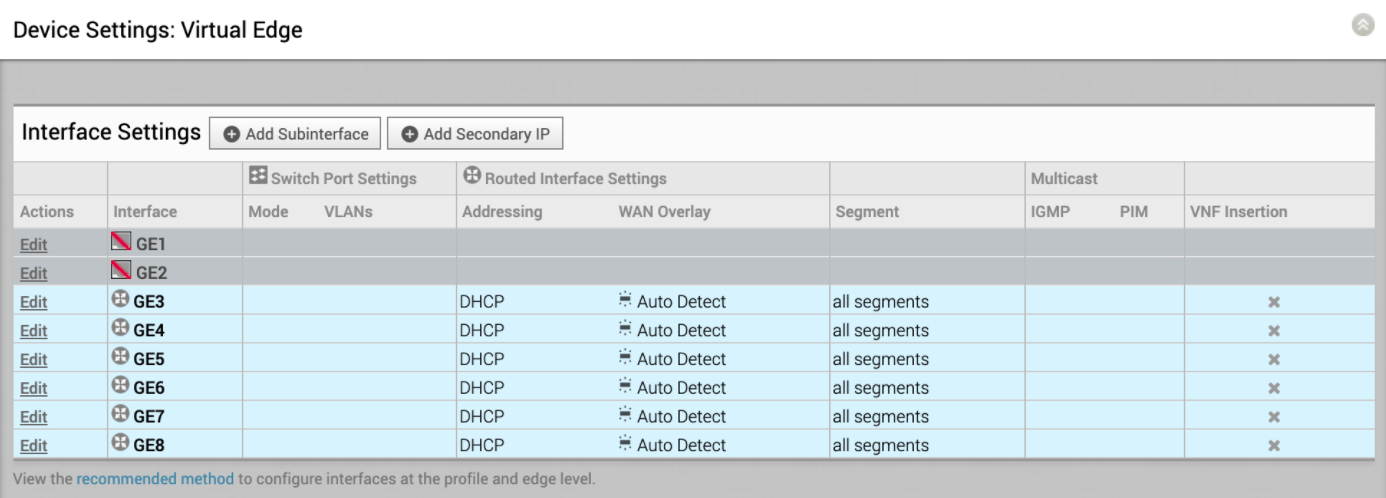

在 Device Settings: Virtual Edge 下，点击 GE1 和 GE2 旁边的 Edit (编辑)，并依次禁用这些接口。
确保 GE3 已启用。
GE3 将成为第一个可用的路由接口。其他端口无需禁用，可保持其当前状态。
为 GE3 接口配置以下选项：
- Interface Enabled – 选择此项。
- Capability – 在下拉列表中选择 Routed。
- Addressing Type – 在下拉列表中选择 DHCP。
- WAN Overlay – 启用此选项，并在下拉列表中选择 Auto-Detect Overlay。
- 所有其他接口 – 保持默认值。
点击 Update GE3 (更新 GE3)。
在 Wi-Fi Radio 下，确保未勾选 Radio Enabled（无无线接口）。
点击右上角的 Save Changes (保存更改)。
选择 Firewall (防火墙) 选项卡，并输入需要访问该边缘设备的客户侧管理 IP，用逗号分隔。
确认 Firewall Status 选项设置为 On。

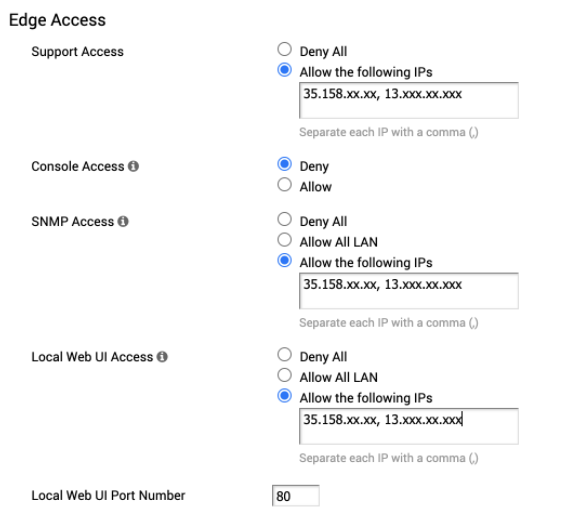

在 Support Access 旁，输入允许访问设备的可信 IP 地址。
在 SNMP Access 旁，可选允许对 WAN 公网接口的 SNMP 访问。输入允许的可信 IP 地址。
在 Local Web UI Access 旁，输入允许访问 WAN 接口的可信 IP 地址。这一点很重要，因为您正在配置的 VMware Virtual Edge 设备没有 LAN 端口和控制台。
将 Local Web UI Port Number 保持为 80，或根据您的环境进行修改。
点击右上角的 Save Changes (保存更改)。

下一步是配置该配置文件并将其分配给边缘设备。

配置 VMware 边缘设备

创建配置文件后，将对边缘设备进行配置以使其连接到互联网。

在 Orchestrator 中配置 VMware 边缘设备

在 Orchestrator 中，点击 Customer 配置文件账户的链接。
选择 Configure > Edges。

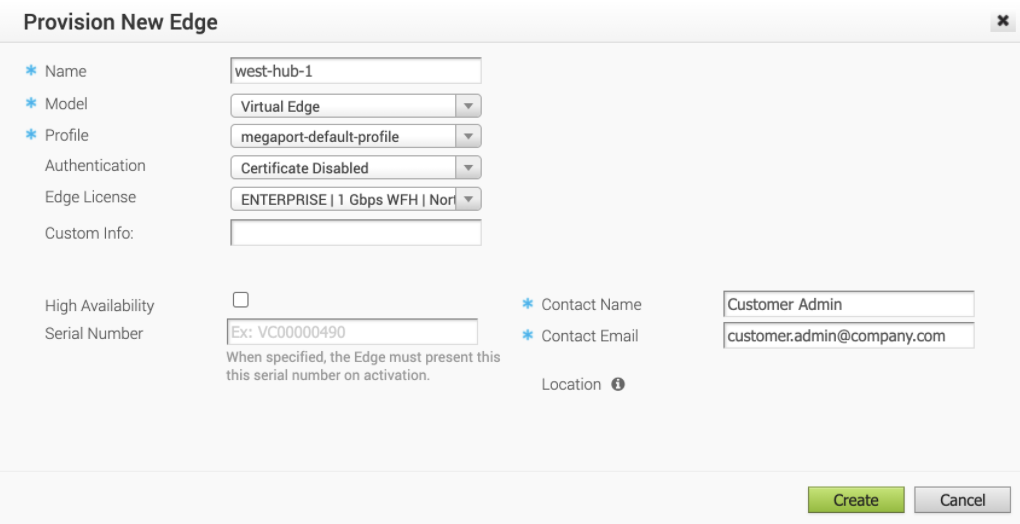

在右上角点击 New Edge… (新建边缘设备…)。
根据您的网络需要填写各字段。
- Name – 为边缘设备输入名称。
- Model – 在下拉列表中选择 Virtual Edge。
- Profile – 选择刚创建的配置文件并分配给新的边缘设备。
- Authentication – 为边缘设备选择一种身份验证选项。
  有关身份验证选项的更多信息，请参见 VMware SD-WAN documentation。
- Edge License – 选择应用于该边缘设备的许可。此列表显示分配给您企业的许可。许可按边缘设备吞吐上限（1 Gbps 或 10 Gbps）、区域和合同期限分组。有关获取 VMware 许可的更多信息，请参见 Edge Licensing，或咨询您的 VMware 销售代表或经销商。
- Custom Info (可选) – 输入该边缘设备的描述。
- Contact Name and Contact Email – 为此设备输入联系人姓名和邮箱地址。
点击 Create (创建)。

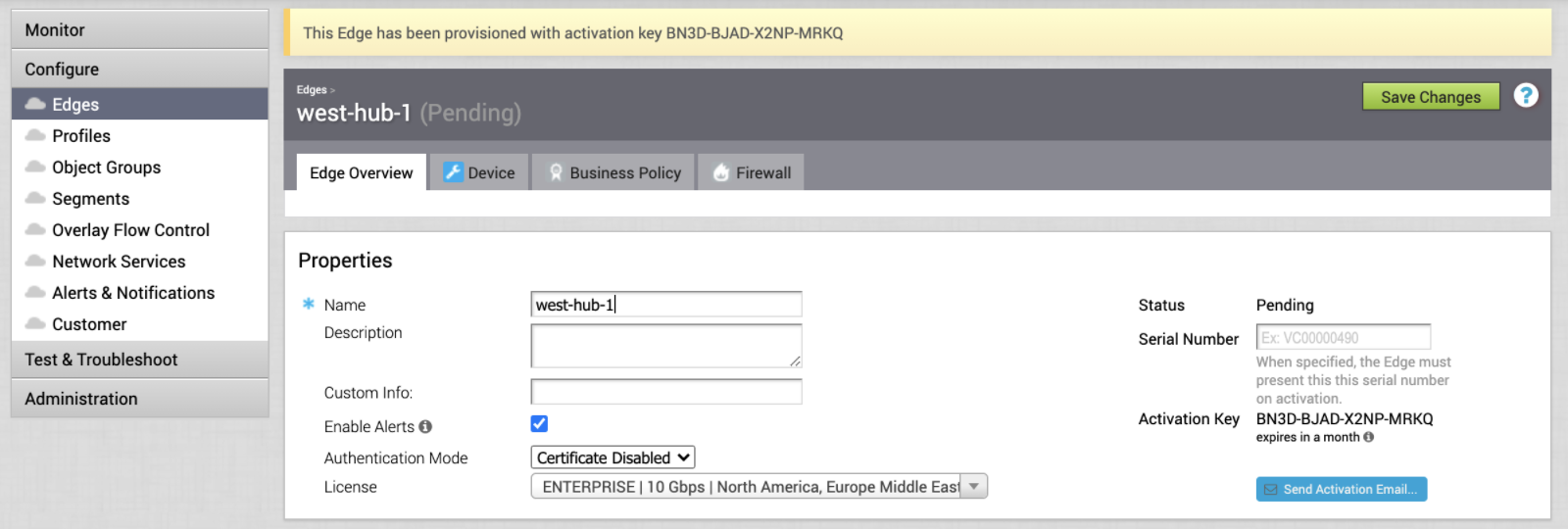

Edge Overview (Edge 概览) 选项卡列出了一个激活密钥。请保存该激活密钥，以便在 Megaport Portal 中使用
根据需要对 Device、Business Policy 或 Firewall 参数进行设备特定的更改。或者，使用设备特定的配置文件以采用预定义的配置文件设置。
点击右上角的 Save Changes (保存更改)。

下一步是生成用于身份验证的 SSH 密钥。

对 MVE 的管理访问

Megaport MVE 与 Orchestrator 通过一对公钥/私钥 SSH 密钥连接以建立安全连接。公用 SSH 密钥允许您通过 SSH 登录 Orchestrator 并设置管理密码、启用 HTTPS 访问，并可选将 MVE 注册到 Orchestrator。

Megaport 支持 2048 位 RSA 密钥类型。

生成 SSH 密钥对（Linux/Mac OSX）

运行 SSH keygen 命令：

 ssh-keygen -f ~/.ssh/megaport-mve-instance-1-2048 -t rsa -b 2048

该密钥生成命令会创建一对 SSH 密钥，并在您的 ~/.ssh 目录中新增两个文件：

megaport-mve-instance-1-2048 - 包含私钥。
megaport-mve-instance-1-2048.pub - 包含获准登录 VMware 账户的公钥。

生成 SSH 密钥对（Windows，使用 PuTTYgen）

打开 PuTTYGen。
在 Key 区域选择 RSA 2048 bit，并点击 Generate (生成)。
在小窗口中随机移动鼠标以生成密钥对。
输入 Key comment，用于标识该密钥。
当您使用多把 SSH 密钥时，这会很方便。
输入 Key passphrase，并再次输入以确认。
该口令用于保护您的密钥。通过 SSH 连接时会提示您输入。
点击 Save private key (保存私钥)，选择保存位置，然后点击 Save (保存)。
点击 Save public key (保存公钥)，选择保存位置，然后点击 Save (保存)。

公钥：稍后您将在 Megaport Portal 中复制并粘贴该公钥文件的内容，以将公钥分发到边缘设备。您的私钥将与该公钥匹配以授予访问权限。只有单个私钥可以通过 SSH 访问该边缘设备。

在 Megaport Portal 中创建 MVE

创建 MVE 时，请选择支持 MVE 且与您的网络设计兼容的都会区位置。您可以将多个位置连接到一个 MVE。有关位置详情的更多信息，请参见规划您的部署。

您可以在同一都会区内部署多个 MVE，以满足冗余或容量需求。作为 MVE 创建流程的一部分，通常还需要创建一个 Megaport Internet 连接。

创建 MVE

在 Megaport Portal 中，前往 Services (服务) 页面。
点击 Create MVE (创建 MVE)。
选择 VMware SD-WAN。
选择软件版本。

该 MVE 将被配置为与该版本的 VMware SD-WAN 兼容。
点击 Next (下一步)。
指定 MVE 详细信息：
- Location (位置) – 选择 MVE 的位置。

  选择在地理位置上靠近您的目标分支站点和/或本地位置的站点。

  所选国家/地区必须是您已注册的市场。

  如果您尚未在计划部署 MVE 的位置注册计费市场，请按照启用计费市场中的步骤进行操作。

  您可以使用 Search (搜索) 字段按 Port 名称、Country、Metro City 或目标 Port 的地址进行查找。您也可以按多样性区域进行筛选。
- Diversity Zone (多样性区域) – 选择一个多样性区域。

  您可以选择 Red 或 Blue，或选择 Auto 让 Megaport 为您分配区域。所选或分配的多样性区域将在后续的置备过程中显示于位置详情，并在最后的 Summary 页面显示。
  有关更多信息，请参见 MVE 多样性。
- Size (规格) – 从可用规格列表中选择一种。可用规格以绿色突出显示并标注 Available (可用)。这些规格支持不同数量的并发连接，各合作伙伴产品的指标略有差异。

  注意

  如果列表中没有您需要的 MVE 规格，表示所选位置容量不足。您可以选择另一个容量充足的位置，或联系您的客户经理讨论需求。
- Minimum Term (最低合约期) – 选择无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

  对于合约期为 12、24、36、48 或 60 个月的服务，启用最低合约期续订选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时，合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

  有关更多信息，请参见 MVE 定价和合同条款。
点击 Next (下一步)。
指定 VMware SD-WAN 专用设置：
- Orchestrator Address (Orchestrator 地址) – 输入 Orchestrator 的 FQDN（完全限定域名）或 IPv4 或 IPv6 地址。
- Activation Code (激活码) – 输入在创建边缘设备后由 Orchestrator 提供的激活密钥。
- SSH Key (SSH 密钥) – 在此复制并粘贴您的公钥内容。您可以在之前生成的 megaport-mve-instance-1-2048.pub 文件中找到公钥。

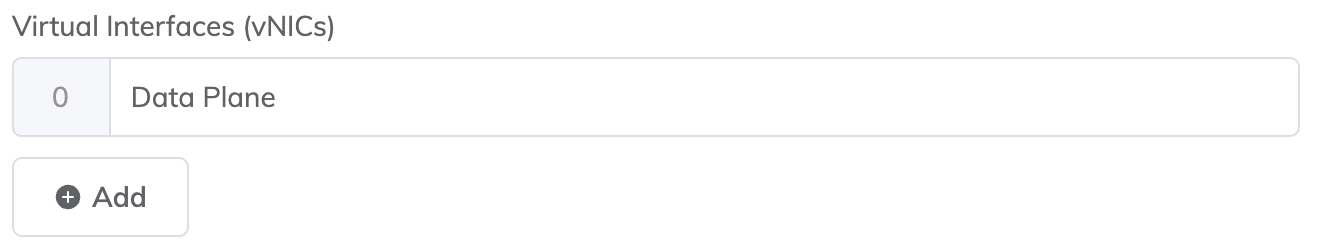

- Virtual Interfaces (vNICs)（虚拟接口） – 每个 MVE 默认配置一个名为 Data Plane 的 vNIC。要更改名称，请在框中直接覆盖名称文本。在 MVE 部署后，您也可以修改 vNIC 名称。

  最多可为 MVE 添加 5 个 vNIC（包含默认的那个）。有关更多信息，请参见 vNIC 连接的类型。

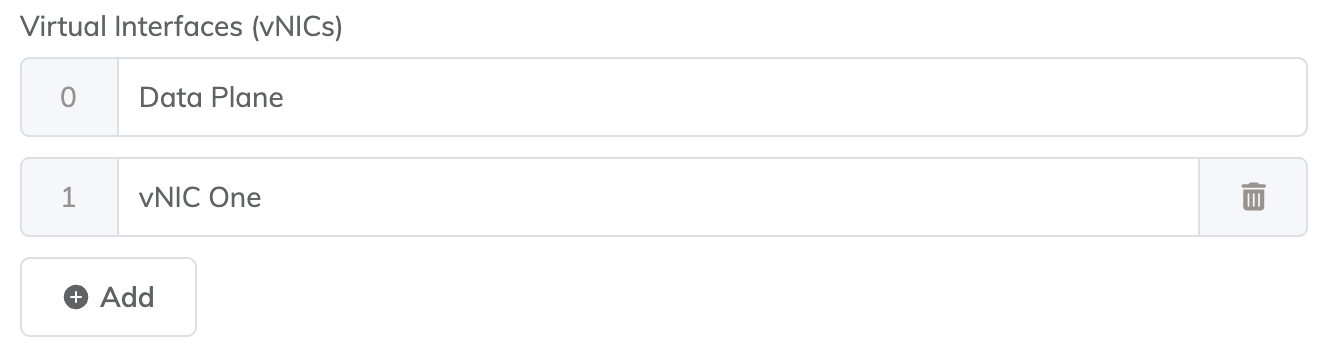

  要添加 vNIC：
  - 点击 + Add (添加)。
  - 为该 vNIC 输入名称。
  注意

  如果在此 MVE 部署后希望增加或减少 vNIC 的数量，您需要删除整个 MVE 并重新创建。已部署的 MVE 无法添加或删除 vNIC。
- Megaport Marketplace – 默认情况下，每项服务仅对您的企业私有，并在 Megaport 网络内为您公司的内部、团队和资源提供服务。设置为私有时，该服务不会在 Megaport Marketplace 中被搜索到，但其他人仍可使用 service key 与您连接。Megaport Marketplace 的可见性由您的 Megaport Marketplace 资料控制。有关如何使您的服务在 Megaport Marketplace 中可见的更多信息，请参见将服务添加到您的个人资料。
点击 Next (下一步)。
指定可选设置：
- MVE Name (MVE 名称) – 为该 MVE 输入一个易于识别的名称，尤其是在您计划置备多个时。该名称将显示在 Megaport Portal 中。

  该 MVE 的名称会基于位置名称自动生成并显示在 Summary 页面。您可以输入自定义名称以覆盖。
- Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。
- Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
  要添加标签：
  1. 单击 Add Tags (添加标签)。
  2. 单击 Add New Tag (添加新标签)。
  3. 在各字段中输入详细信息：
    - Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
    - Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
  4. 单击 Save (保存)。
  如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

  警告

  切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
在 Summary 页面确认配置和定价。

月费取决于位置和规格。
点击 Add MVE (添加 MVE)。

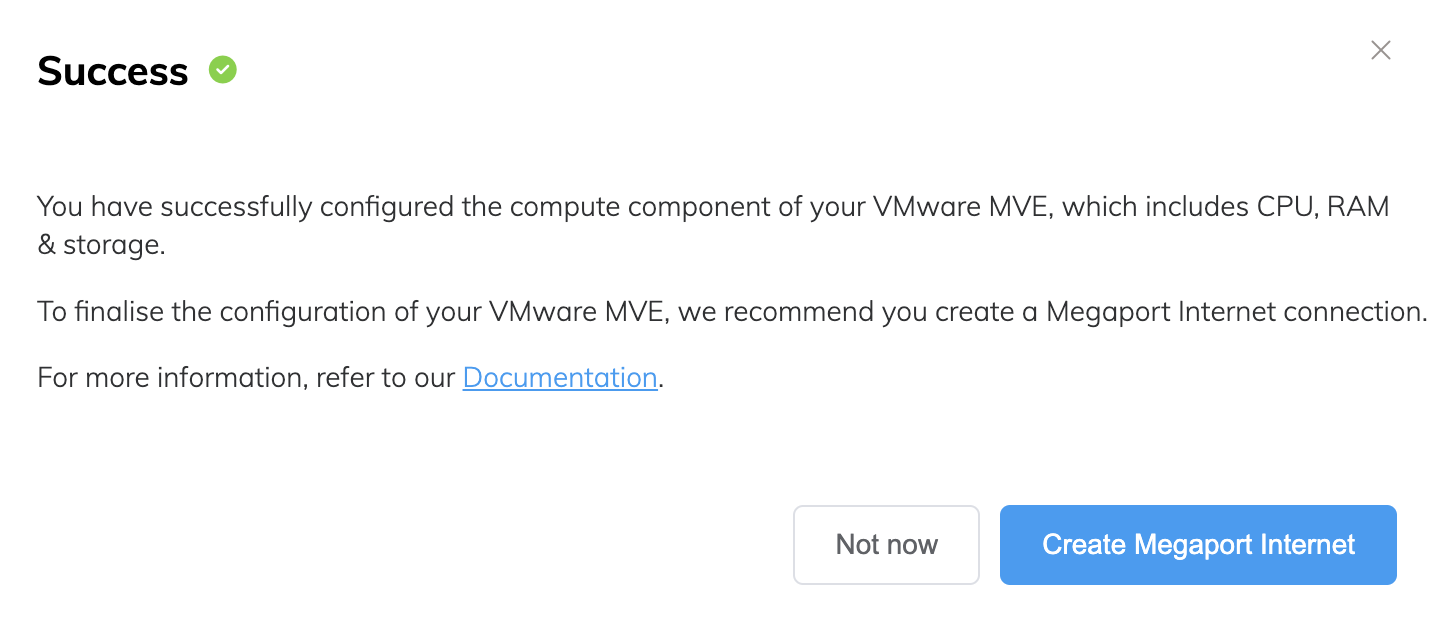

系统会提示您创建一个 Megaport Internet 连接。Megaport Internet 连接提供连通性，使 MVE 能够向 VMware SD-WAN 注册并通信。该叠加网络由 VMware SD-WAN 创建并维护，用于从各分支位置建立安全隧道。

创建 Megaport Internet 连接

点击 Create Megaport Internet (创建 Megaport Internet) 继续（推荐），或点击 Not now (暂不) 以后再置备互联网访问。

注意

MVE 需要在管理平面的虚拟接口上具备到互联网的连通性。您可以置备一个 Megaport Internet 连接，或使用私有 VXC 配置第三方互联网连接。我们强烈建议在初始 MVE 启动与部署期间创建 Megaport Internet 连接，以确保 MVE 能够正确置备并正常运行。
选择目标 Port（互联网路由器）。
Megaport Internet 连接的 B 端可以位于任何提供 Megaport Internet 的位置。
您可以使用 Search (搜索) 字段按 Port 名称、Country、Metro City 或目标 Port 的地址进行查找。您也可以按多样性区域进行筛选。
点击 Next (下一步)。
指定连接详细信息：
- Connection Name (连接名称) – 在 Megaport Portal 中显示的 Megaport Internet 连接名称。
- Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。

  提示

  为 Megaport Internet 连接与 MVE 使用相同的 Service Level Reference 编号，有助于在账单中匹配识别。
- Rate Limit (速率上限) – 您的连接速率，单位为 Mbps。该速率自 20 Mbps 起可配置，并可按 1 Mbps 递增扩展至数个 Gbps 或更高。可用速率档位可能因位置和服务类型而异。创建 Megaport Internet 连接后，您可以按需更改速率。将根据位置和速率上限显示月度计费详情。
- VXC State (VXC 状态) – 选择 Enabled (已启用) 或 Shut Down (关机) 以定义连接的初始状态。有关更多信息，请参见为故障切换测试关闭 VXC。

  注意

  如果选择 Shut Down (关机)，流量将不会通过此服务转发，并在 Megaport 网络上表现为中断。该服务的计费仍将继续，您仍需为该连接付费。
- A-End vNIC (A 端 vNIC) – 初始管理访问请选择 vNIC-0。
- Preferred A-End VLAN (首选 A 端 VLAN) (可选) – 点击 Untag (去标记) 以移除 VLAN 标记，允许首次管理员登录设备。
- Minimum Term (最低合约期) – 选择无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

  对于合约期为 12、24、36、48 或 60 个月的服务，启用最低合约期续订选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时，合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

  有关更多信息，请参见 Megaport Internet 定价和合同条款和 VXC、Megaport Internet 与 IX 计费。
- Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
  要添加标签：
  1. 单击 Add Tags (添加标签)。
  2. 单击 Add New Tag (添加新标签)。
  3. 在各字段中输入详细信息：
    - Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
    - Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
  4. 单击 Save (保存)。
  如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

  警告

  切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
点击 Next (下一步) 进入连接详情摘要。
点击 Add VXC (添加 VXC) 以订购该连接。
在已配置服务区域点击 Review Order (查看订单)。
如果您有促销码，点击 Add Promo Code (添加促销码)，输入后点击 Add Code (添加代码)。
点击 Order Now (立即下单)。

订购 MVE 会置备设备，并从 Megaport SDN 分配 IP 地址。MVE 的置备通常只需几分钟即可完成。置备过程将启动一个 VMware SD-WAN。

在 Megaport Portal 中查看 MVE

创建 MVE 后，您可以在 Megaport Portal 的 Services 页面中查看它。您还可以查看分配的公网 IP 地址。

在 Megaport Portal 中查看 MVE

前往 Services (服务) 页面

在 Megaport Portal 中的 MVE 和 Megaport Internet 连接

如图所示，Megaport Internet 图标与 Megaport Portal 中的标准 VXC 图标不同。

有关 Services 页面的更多信息，请参见了解 Services 页面。

查看分配给 MVE 的公网 IP 地址

点击 Megaport Internet 连接旁的齿轮图标。
将显示 Connection Configuration 界面。在此您可以修改任何 Megaport Internet 连接详细信息。
选择 Details (详细信息) 选项卡。
找到公网 IP 地址（IPv4 或 IPv6）。
这些是分配给 MVE 的公网 IP 地址。请记录这些地址以便后续使用。
在 Megaport Portal 的 Services (服务) 下，确认已看到新的 MVE 设备。

Public IP Addresses（IPv4 或 IPv6）即 MVE 设备的地址。此时，新的 MVE 应已注册到您的 Orchestrator，并可进行其他配置。

在 Orchestrator 中查看 MVE

创建 MVE 后，您可以在 Orchestrator 中监控其状态。

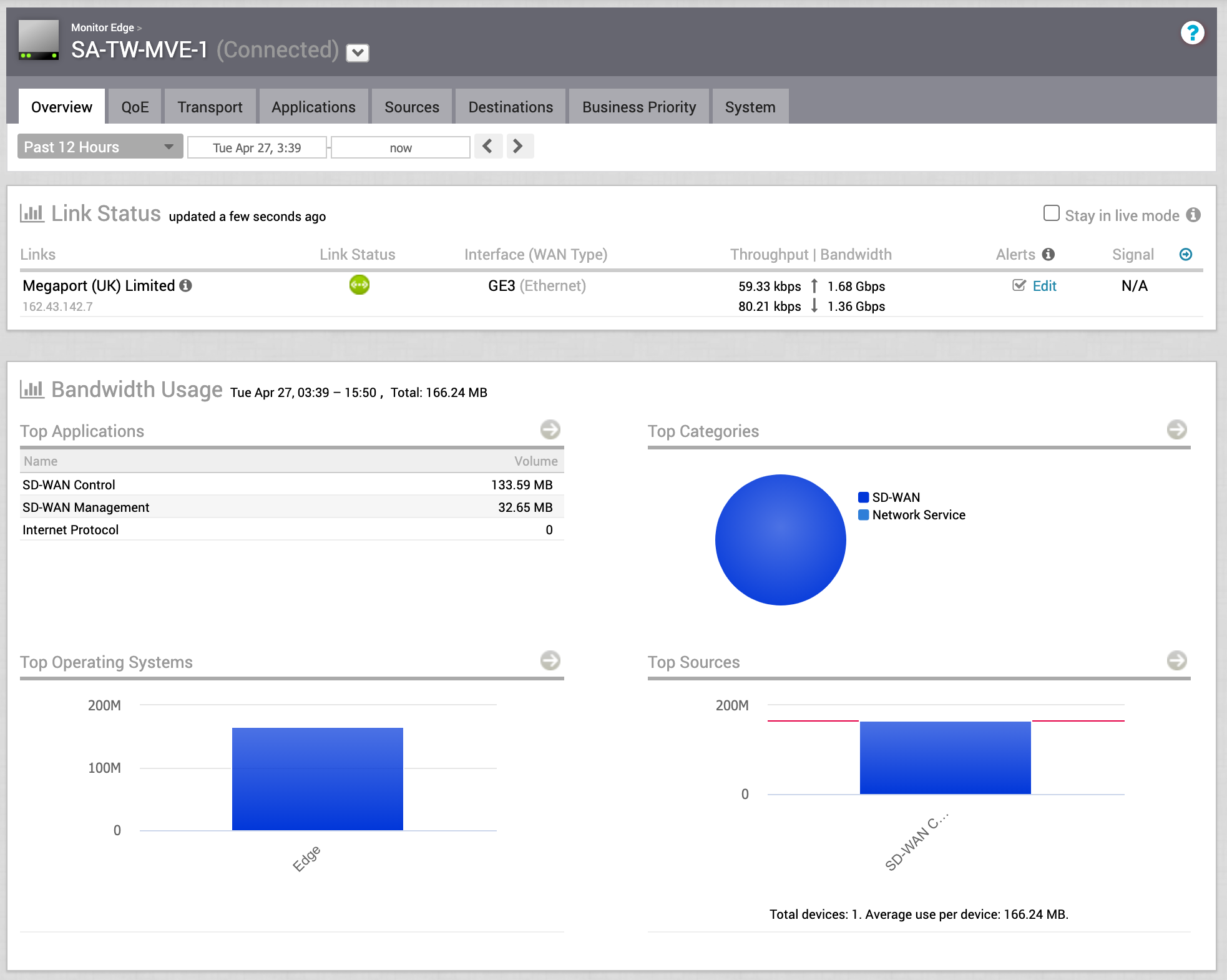

在 Orchestrator 中查看 MVE

登录 Orchestrator。
选择 Monitor > Network Overview。
在列表中点击该 MVE 边缘设备。
将显示 Link Status 和 Bandwidth Usage 指标。

验证您的连接

在 Orchestrator 中，进入 Test & Troubleshoot > Remote Diagnostics，选择该 MVE，在 Troubleshoot BGP - Show BGP Summary 上点击 Run，以验证 BGP 会话并确保边缘设备在线。

您也可以在边缘设备的 CLI 中检查连通性和 BGP 状态。有关更多信息，请参见在 VMware SD-WAN 中查看 MVE 连接设置。

后续步骤

当 MVE 置备完成并处于 Active 状态后，下一步是将 VXC 连接到云服务提供商（CSP）、本地端口或第三方网络。您也可以通过私有 VXC 将物理 Port 连接到 MVE，或连接到 Megaport Marketplace 中的服务提供商。

有关更多信息，请参见创建 VXC。
