使用 Versa Secure SD-WAN 为 MVE 创建 Google Cloud Services 连接

您可以通过 Partner Interconnect，从运行 Versa Secure SD-WAN 的 MVE 到 Google Cloud 创建网络连接。

当通过 Partner Interconnect 使用 Megaport 连接到 Google Cloud Platform (GCP) 时，Virtual Cross Connect（VXC）构成连接的第 2 层组件，第 3 层 BGP 由客户与 GCP 直接建立。

重要

在开始之前，请在 Versa Director 中创建一个 MVE。有关详细信息，请参阅创建 MVE。MVE 需要处于活动状态。

将 Google Cloud 连接添加到您的 MVE 和 Versa Director 包含三个部分。

在 Google Cloud 控制台或 gcloud CLI 中创建一个 Partner Interconnect VLAN 附加项。复制在创建附加项时提供的 pairing key。更多详细信息，请参阅 Google 文档 Google Partner Interconnects。
在 Megaport Portal 中，从您的 MVE 创建一个 VXC，以连接到您的 Google Cloud 附加项。
在 Versa Director 中，创建一个新的接口，并添加 Google Cloud 连接的详细信息。

以下说明将逐步介绍第二和第三部分。

注意

用于 Versa Secure SD-WAN 的 MVE 在所有云连接中都需要同时在 Versa Director 和 Megaport Portal 进行配置步骤。

在 Megaport Portal 中添加 Google Cloud 连接

要设置 Google Cloud Platform 连接，您需要先在 Megaport Portal 中创建该连接。

从 Megaport Portal 部署一个到 GCP 的 VXC

在 Megaport Portal 中，转到 Services (服务) 页面并选择用于该连接的 MVE。
单击 +Connection (添加连接)，然后单击 Cloud (云)。
选择 Google 作为提供方。

提示

要查看连接到特定 Google 位置的时延和价格，请单击 View all Google Partner locations (查看所有 Google 合作伙伴位置)。您可以在没有配对密钥的情况下继续前往连接详细信息页面，并查看所选端口的定价。要为 Google 连接下单，您需要提供配对密钥。
将 Google Cloud 控制台中的 pairing key 复制并粘贴到 Google Partner Pairing Key 字段中。
将根据您的 GCI Partner 连接的区域显示相应的 Google 目标。
选择此连接的目标位置，然后单击 Next (下一步)。
指定连接详细信息：
- Connection Name (连接名称) – 将在 Megaport Portal 中显示的 VXC 名称。
- Service Level Reference (服务级别参考) （可选） – 为您的 Megaport 服务指定一个用于计费用途的唯一标识编号，例如成本中心编号、客户唯一 ID 或采购订单编号。该服务级别参考编号会显示在发票的产品部分的每个服务下。您也可以为现有服务编辑此字段。
- Rate Limit (速率限制) – 以 Mbps 为单位的连接速率。输入与您为 Google 端口速率所选择的相同速率。
- VXC State (VXC 状态) – 选择 Enabled (已启用) 或 Shut Down (关机) 来定义该连接的初始状态。有关更多信息，请参阅为故障转移测试关闭 VXC.

  注意

  如果选择 Shut Down (关机)，流量将不会通过此服务，它在 Megaport 网络上会表现为已中断。此服务的计费将保持激活状态，您仍将为该连接支付费用。
- A-End vNIC (A 端 vNIC) – 从下拉列表中选择一个 A 端 vNIC。有关 vNIC 的更多信息，请参阅在 Megaport Portal 中创建 MVE.
- Preferred A-End VLAN (首选 A 端 VLAN) – 您将通过 MVE 接收的此连接的 VLAN。它必须在该 MVE 上唯一，其取值范围为 2 到 4093。如果您指定了已在使用的 VLAN ID，系统会显示下一个可用的 VLAN 号。VLAN ID 必须唯一，才能继续下单。如果您未指定值，Megaport 将分配一个。
- Minimum Term (最低合约期) – 选择无最低合约期、12 个月、24 个月、36 个月、48 个月或 60 个月。期限越长，每月费率越低。12 个月 为默认选择。请注意屏幕上的信息，以避免提前终止费用（ETF）。

  对于合约期为 12、24、36、48 或 60 个月的服务，启用最低合约期续订选项，可在合约到期时以相同的折扣价格和合约期限自动续订。如果您不续签合约，在合约期结束时，合约将在下一个计费周期自动转为按月合约，价格相同，但不含合约期折扣。

  有关更多信息，请参阅 VXC 定价和合同条款以及 VXC、Megaport Internet 和 IX 计费.
- Resource Tags (资源标签) – 您可以使用资源标签为 Megaport 服务添加您自己的参考元数据。
  要添加标签：
  1. 单击 Add Tags (添加标签)。
  2. 单击 Add New Tag (添加新标签)。
  3. 在各字段中输入详细信息：
    - Key (键) – 字符串最大长度 128。有效值为 a-z 0-9 _ : . / \ -
    - Value (值) – 字符串最大长度 256。有效值为 a-z A-Z 0-9 _ : . @ / + \ - (space)
  4. 单击 Save (保存)。
  如果该服务已存在资源标签，您可以单击 Manage Tags (管理标签) 进行管理。

  警告

  切勿在资源标签中包含敏感信息。敏感信息包括会返回现有标签定义的命令，以及可识别个人或公司的信息。
将 VXC 添加到您的订单并完成结账流程。
部署 VXC 后，返回 Google Cloud 控制台中的附加项并接受该附加项。
Google 将为您提供用于配置 BGP 的专用 IP 地址。
请确保预先激活该附加项，或在配置完 VXC 后将其标记为活动。否则，您无法与 SD-WAN 实例建立 BGP。

注意

Google ASN 始终为 16550。

在 Versa Director 中添加 Google Cloud 连接

在您从 MVE 到 Google Cloud 创建连接并在 Google 控制台中完成设置后，您需要在 Versa Director 中进行配置。这包括配置 BGP 设置、ASN 和 VLAN。

在 Versa Director 中添加 Google Cloud 连接

从 Google 控制台收集连接详细信息。
显示您在 Google Cloud 中为此连接创建的连接详情。记录 Peer ASN (对等 ASN)、Cloud Router BGP IP (Cloud Router 的 BGP IP) 和 BGP Peer IP (BGP 对等 IP) 的值。
从 Megaport Portal 收集连接详细信息。
单击来自您 MVE 的 Google 连接的齿轮图标，然后单击“详细信息”视图。记录 A-End VLAN (A 端 VLAN) 的值。
接下来，您将为 Versa MVE 实例添加一个子接口。
登录 Versa Director。
选择顶部菜单栏中的 Workflows (工作流) 选项卡。

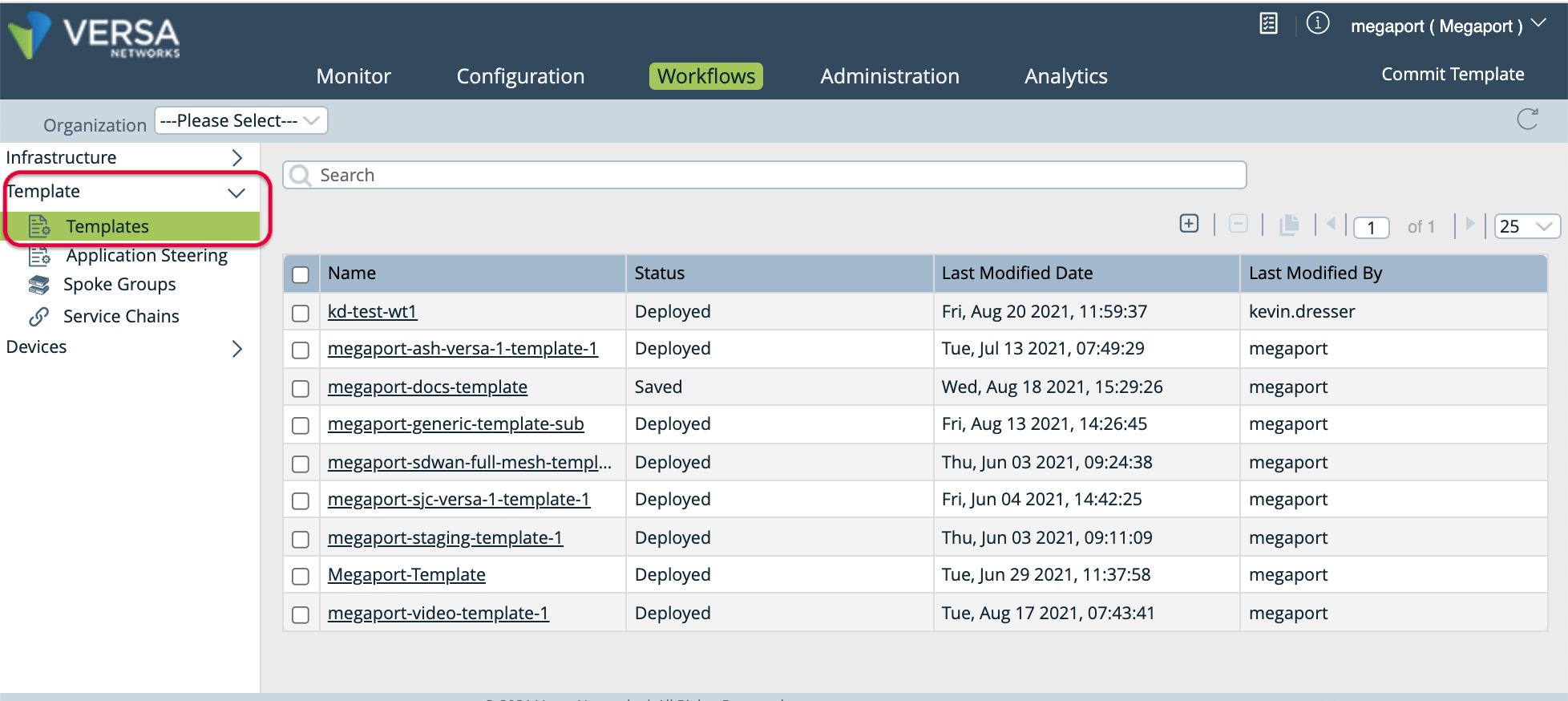

在左侧菜单栏选择 Template > Templates。
选择要编辑的模板，然后选择 Interfaces (接口) 选项卡。

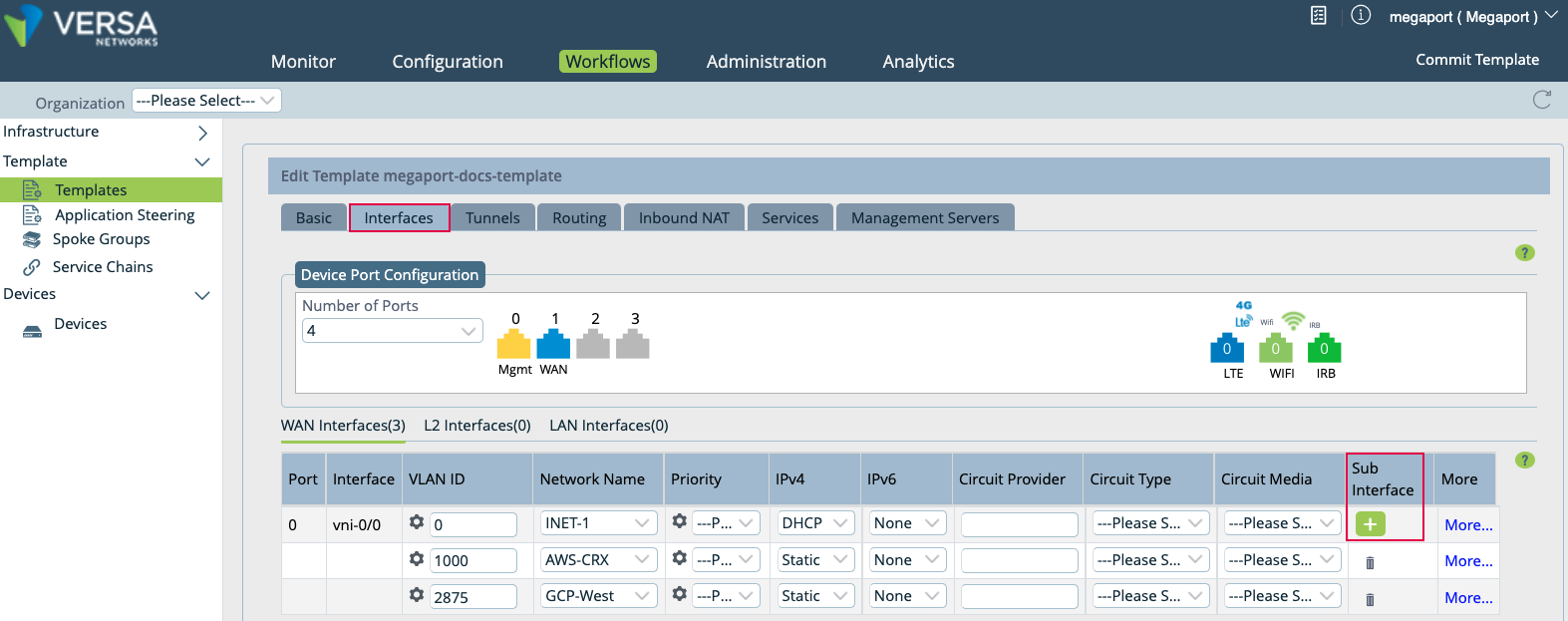

在 WAN 接口下，单击（添加）以添加一个子接口。

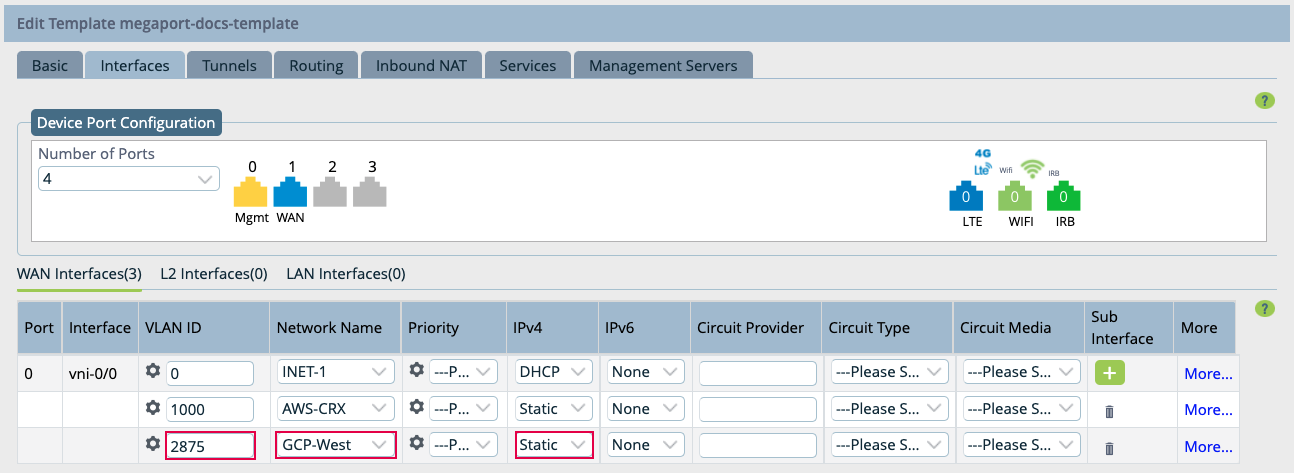

提供以下信息：
- VLAN ID – 在 Megaport Portal 中输入此 Google 连接的 A 端 VLAN 值。单击 Portal 中该连接的 Details 图标以查找此值。
- Network Name (网络名称) – 从下拉列表中选择 +Create WAN Network (创建 WAN 网络) 以打开“创建 WAN 网络”窗口。为该网络指定一个有意义的名称，单击 OK (确定)，然后选择您创建的 WAN 网络。（或者，如果适用于您的环境，选择一个现有的网络名称。）
- IPv4 – 从下拉列表中选择 Static (静态)，为该子接口分配一个静态 IP 地址。

  我们已完成接口的创建。接下来需要创建 BGP 会话。
选择 Routing (路由) 选项卡以添加 BGP 配置信息。
在 BGP 部分，选择先前创建的网络。

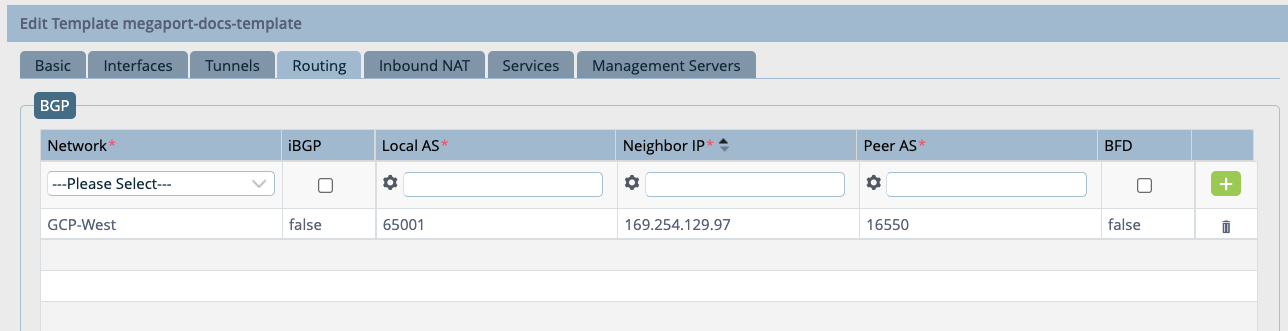

为您的连接输入以下值：
- Local AS (本地 AS) – 该值是 Google Cloud 控制台中 VLAN 附加项详细信息里的 Peer ASN (对等 ASN)。
- Neighbor IP (邻居 IP) – 即本地 Google Cloud IP 地址。此值可在 Google Cloud 控制台的 VLAN 附加项详细信息中找到。该 IP 地址显示在 Cloud Router BGP IP (Cloud Router 的 BGP IP) 字段。
- Peer AS (对等 AS) – 即 Google Cloud 的 ASN，数值为 16550。该值是固定的，并显示在 Google 控制台的连接详细信息中。
- 可选：启用 BFD（根据您的网络情况）。
单击（添加）。
单击 Recreate (重新创建)。
会出现一个屏幕，显示配置中的差异。建议使用自动合并版本，并在默认情况下已选中。
单击 Deploy (部署)。

此时，我们已更新分配给设备组的模板。接下来，我们将参数化变量以动态生成路由信息。

对配置变量进行参数化

选择顶部菜单栏中的 Configuration (配置) 选项卡。

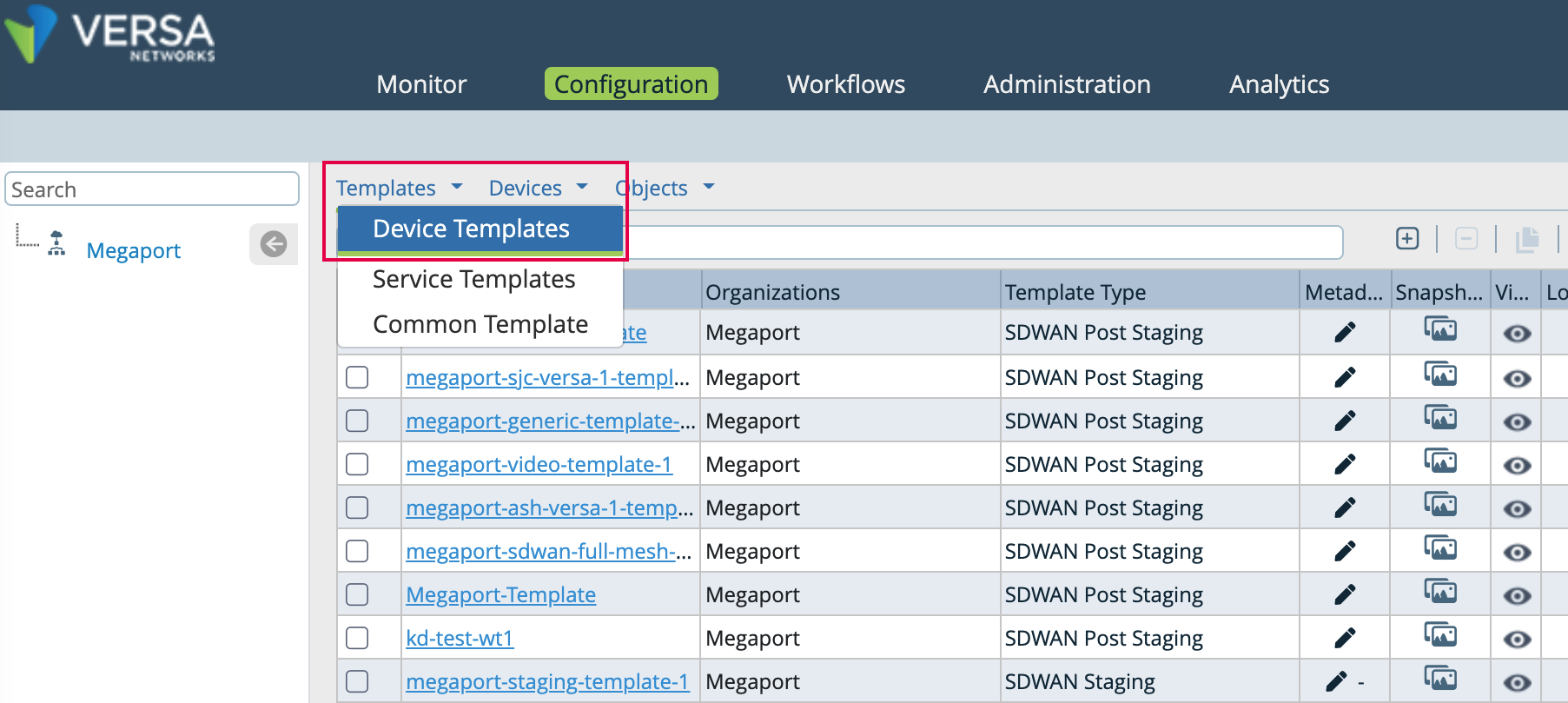

在水平菜单栏选择 Templates > Device Templates。
单击要修改的模板。
默认会显示 Interfaces 列。

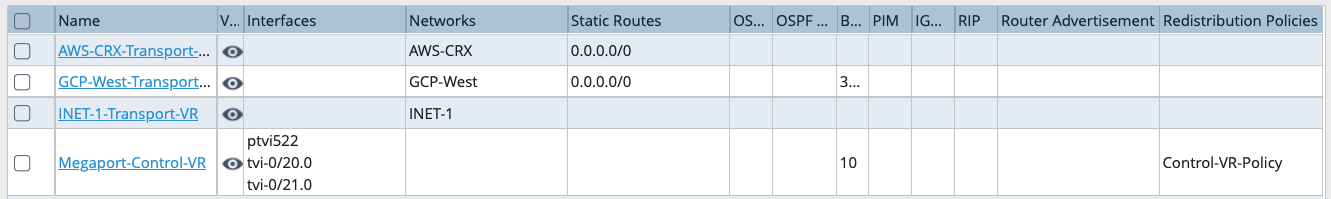

在侧边导航中选择 Virtual Routers，然后单击子接口网络的链接以打开编辑窗口。
在侧边导航中选择 BGP，然后单击您网络的 Instance ID。

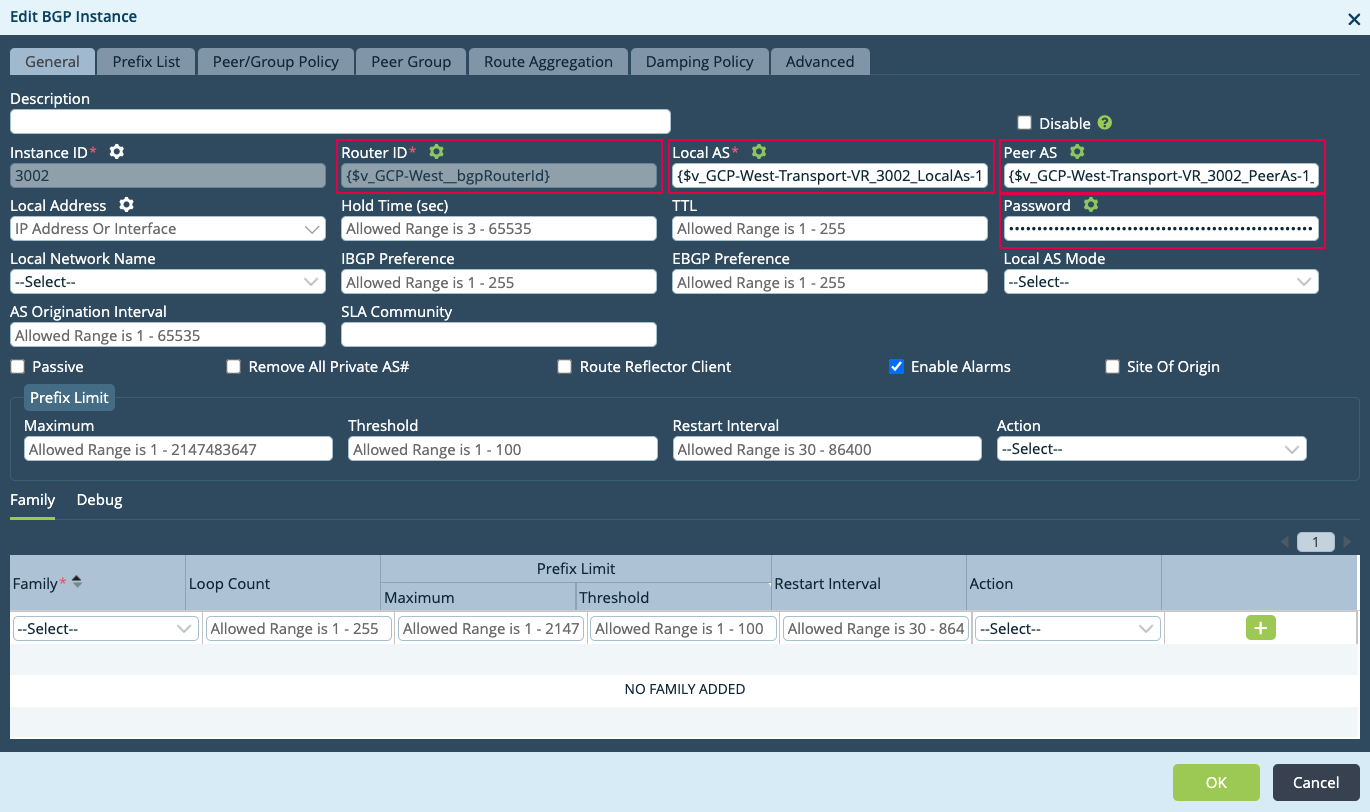

在 Edit BGP Instance 窗口中，单击以下各字段旁的（参数化）：Router ID (路由器 ID)、Local AS (本地 AS)、Peer AS (对等 AS) 和 Password (密码)。
单击 OK (确定) 两次以更新。

接下来我们需要配置设备并创建 BGP 会话。

为设备更新参数化变量

选择顶部菜单栏中的 Workflows (工作流) 选项卡。

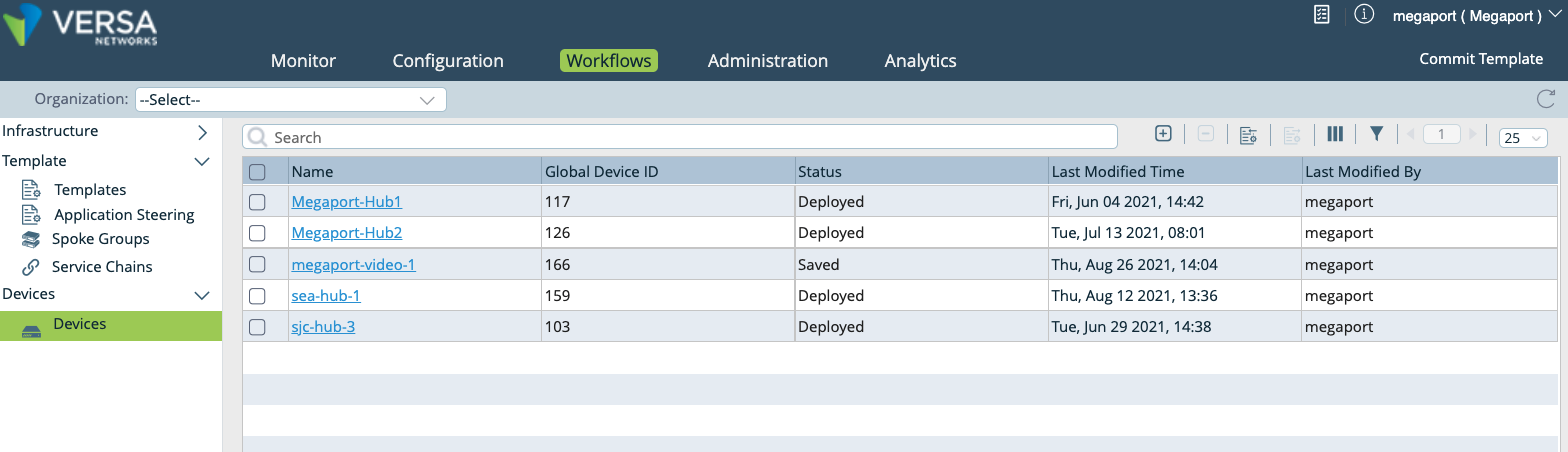

在水平菜单栏选择 Devices > Devices。
单击要修改的设备。

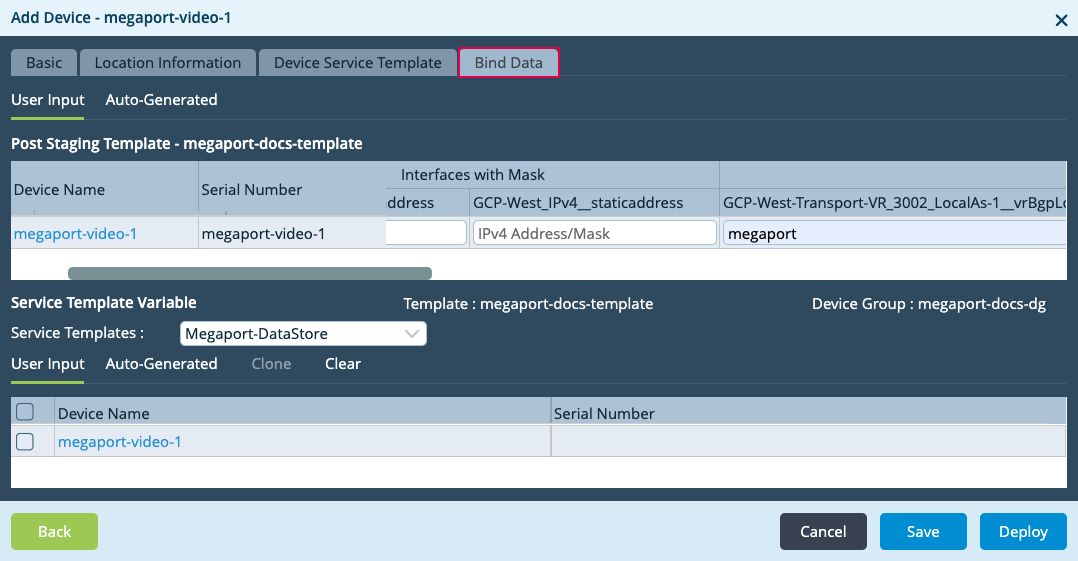

选择 Bind Data (绑定数据) 选项卡。
此处会显示所有参数化的值。
为以下变量输入值：
- Local AS number (本地 AS 编号) – Megaport Portal 中的 Customer ASN。
- MD5 password (MD5 密码) – Megaport Portal 中的 BGP Auth Key。
- BGP Peer AS (BGP 对等 AS) – 16550，即 Google Cloud 的 ASN。
- BGP Router ID (BGP 路由器 ID) – 来自 MVE 详细信息的 Customer IP 地址（您的本地 IP 地址）。
- Next Hop Address (下一跳地址) – 来自 Google Cloud 控制台中 VLAN 附加项详细信息的 Cloud Router BGP IP。
- Interfaces with Mask (带掩码的接口) – 连接的 Megaport 侧接口的静态 IP 地址，包括掩码值。
单击 Deploy (部署) 为设备创建新配置。当设备的新配置成功完成后，Director 窗口底部会出现一个绿色对勾标记。

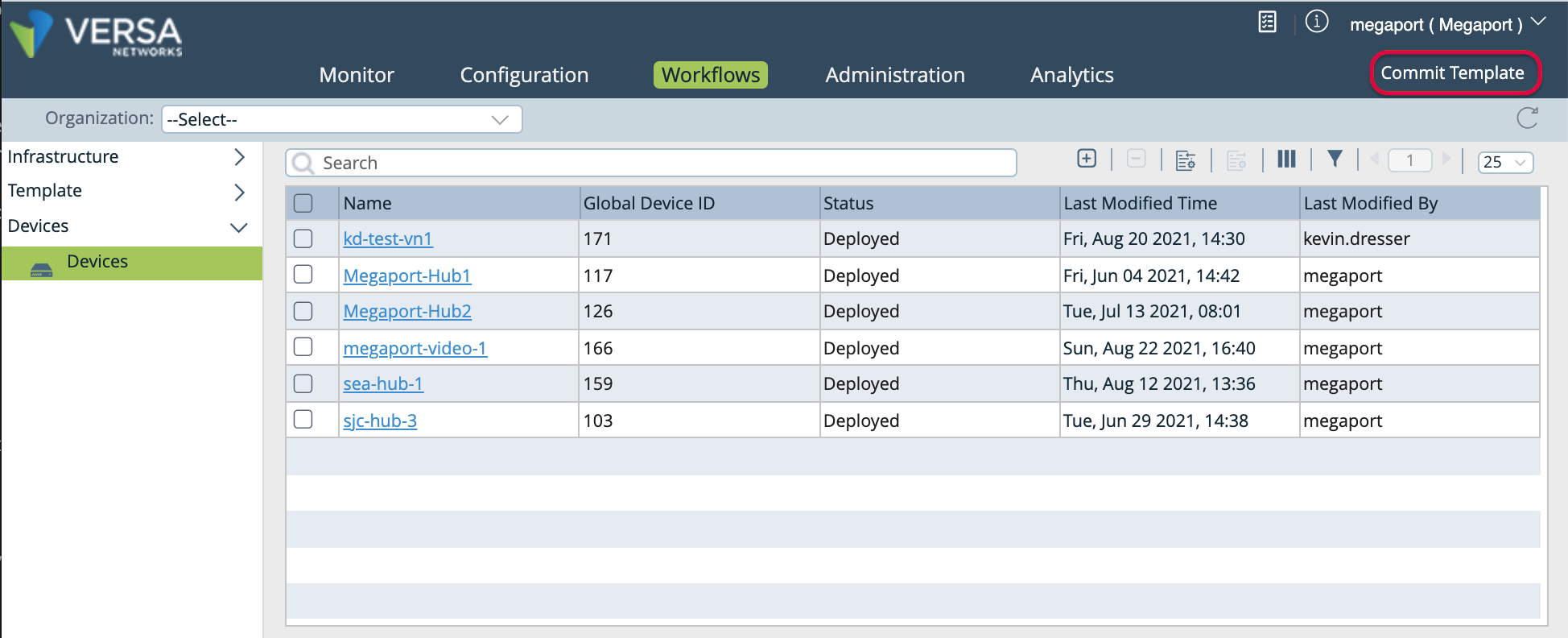

在屏幕右上角您的用户名下方，单击 Commit Template (提交模板) 将更改推送到设备。

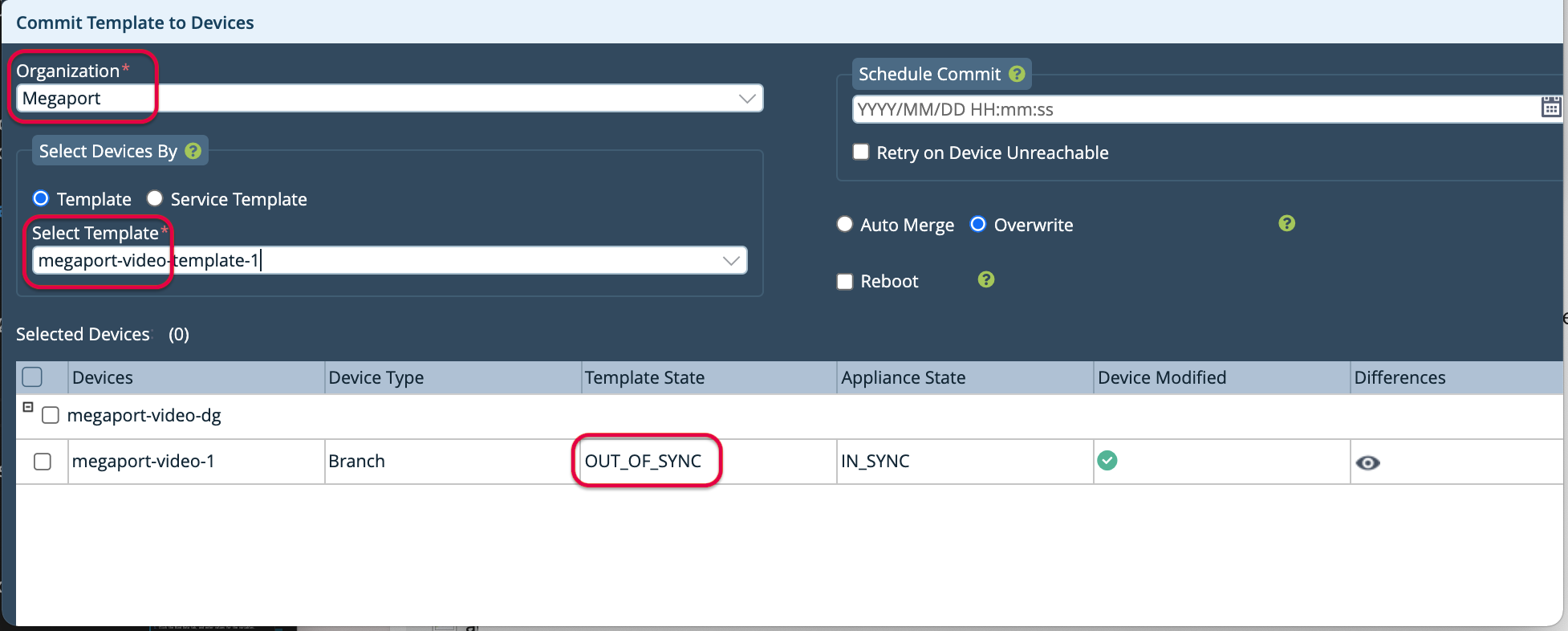

指定以下值：
- Organization (组织) – 从下拉列表中选择您的组织。
- Select Template (选择模板) – 选择您的模板以在表格中显示其关联的设备。
- Differences (差异) – 单击“差异”列中的眼睛图标以查看将应用到设备的配置。
如果您对配置感到满意，请单击 Commit to Device (提交到设备)。
当推送成功时，屏幕右下角会出现绿色对勾标记。模板状态和设备状态现在与设备保持 IN_SYNC。
关闭窗口。

验证您的 Google Cloud 连接

您可以在 Director 的 Monitor 选项卡中查看设备状态，包括连接状态。

选择顶部菜单栏中的 Monitor (监控) 选项卡。

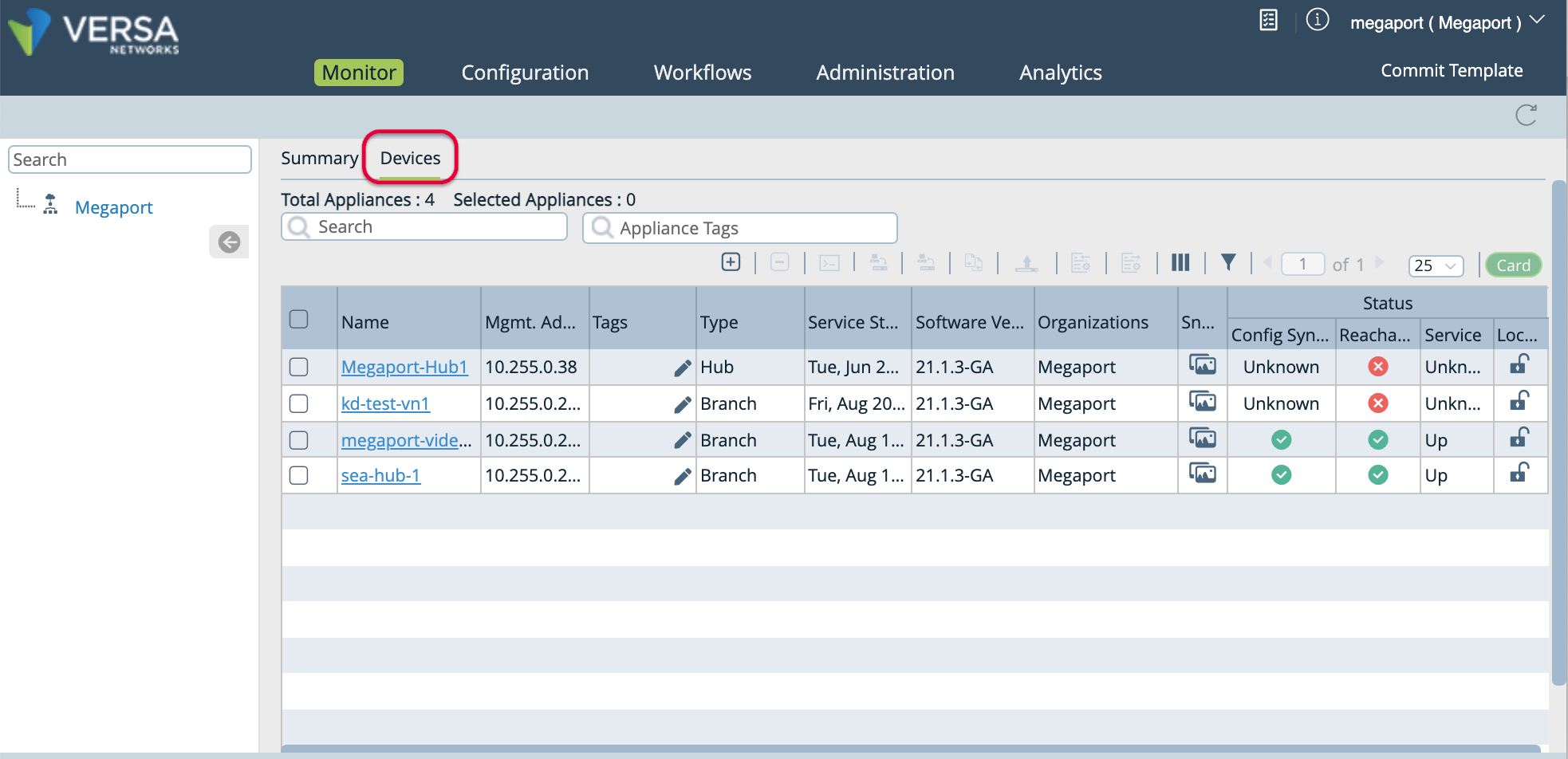

在水平菜单栏选择 Devices。
单击设备以查看状态和活动。

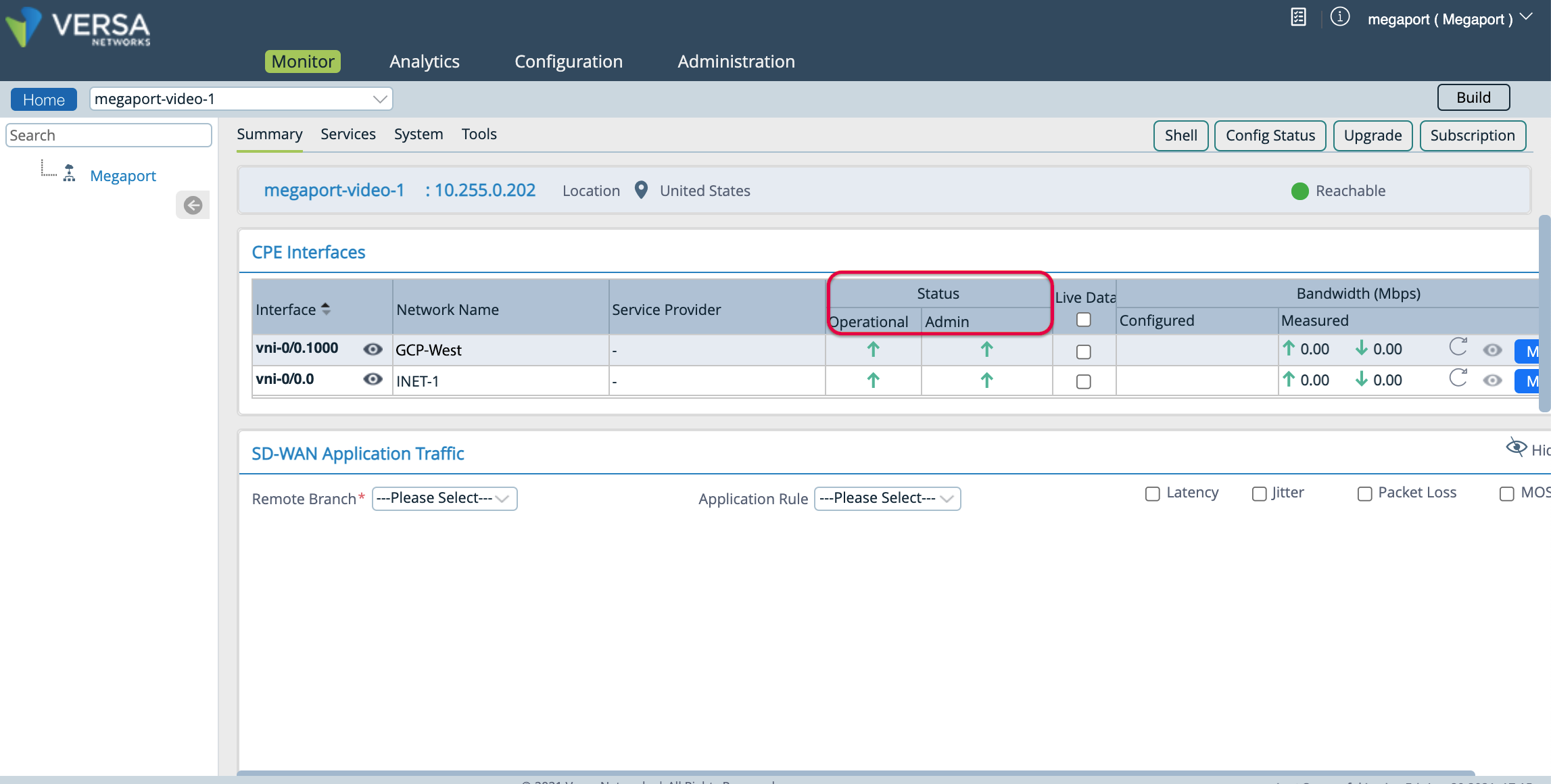

在 Summary 屏幕中，您可以在 Interface 列中查看您的子接口，以及其 Operational 和 Admin 状态。
返回 Google Cloud Platform 并刷新以查看新的虚拟接口。
