常见多云连接场景

本主题介绍了使用 Megaport PortsPort 是连接到 Megaport 的全球软件定义网络（SDN）的高速以太网接口。Ports 提供 1 Gbps、10 Gbps、100 Gbps 或更高的速率选项，具体取决于所在位置和服务可用性。
、Megaport Cloud Router (MCR)MCR 是一项托管虚拟路由器服务，可在全球范围内的 Megaport 软件定义网络（SDN）上建立三层连通性。MCR 实例在全球关键路由区域的数据中心中预配置。MCR 可实现多云或混合云网络、网络服务提供商与云服务提供商之间的数据传输。
和 Megaport Virtual Edge (MVE)MVE 是一个按需、供应商中立的网络功能虚拟化 (NFV) 平台，可在 Megaport 的全球软件定义网络 (SDN) 的边缘为网络服务提供虚拟基础设施。通过 Megaport Virtual Edge，SD-WAN 和 NGFW 等网络技术直接托管在 Megaport 的全球网络上。
的一些常见连接设计场景。这些场景从简单的部分防护网络，到面向 multicloud在单一的异构架构中同时使用多个云计算服务。例如，企业可能在基础设施（IaaS）和软件（SaaS）服务方面使用多家云服务提供商。Megaport 的核心价值主张之一是实现多云互联。
和混合云的端到端高可用弹性网络。

有关不同多云场景及定义连接需求的更多信息，请参阅 Design Scenarios for Multicloud — Diversity and Design Principles blog。你还可以在 Multicloud Network Blueprints 下载我们的 Multicloud Network Blueprints 信息白皮书。

提示

为帮助你架构多云方案，你可以 download a Visio (VSDX) file 获取这些场景。

场景：
1
2
3
4
5
6
7
8
9
10
11
12
13

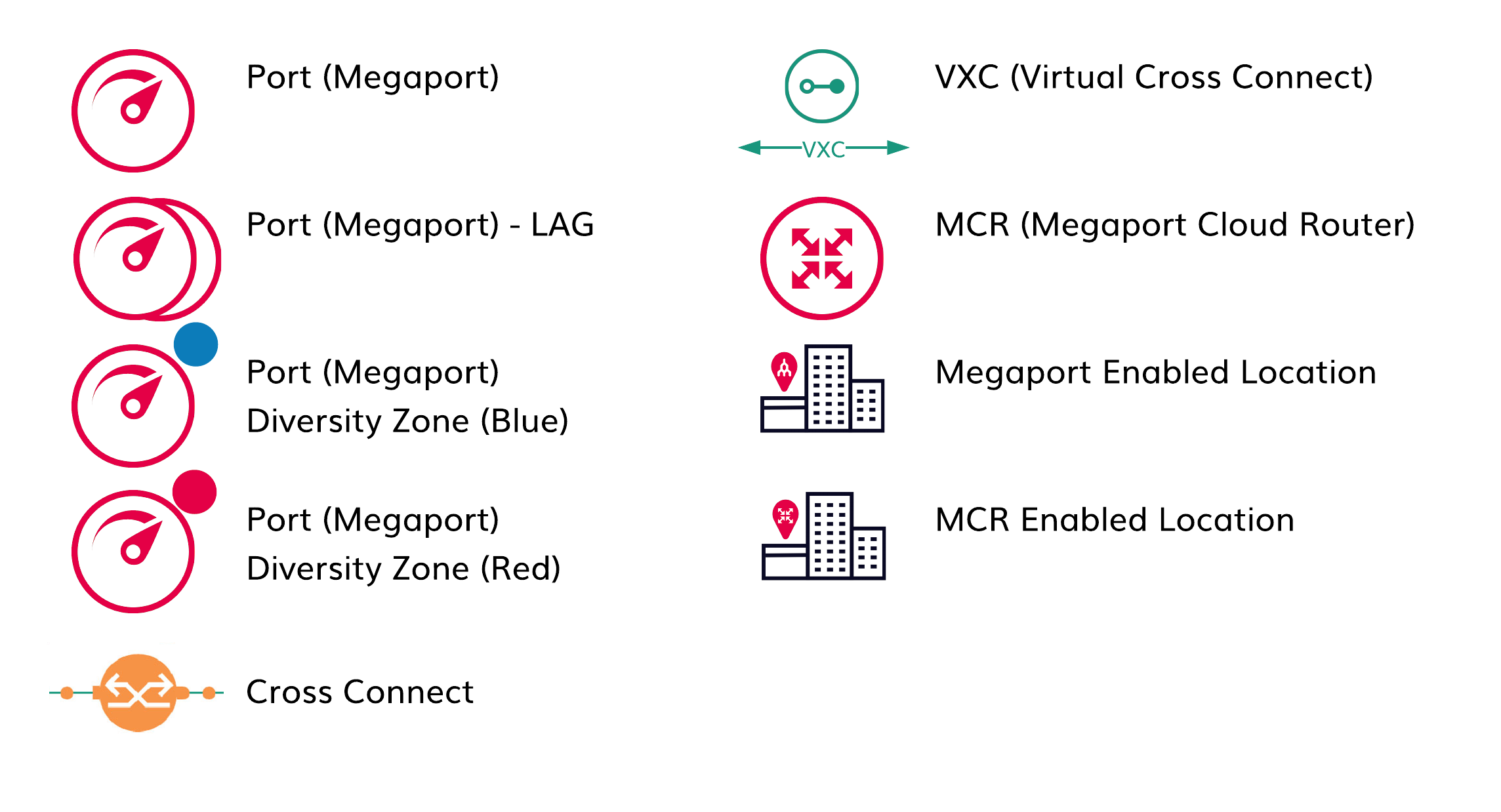

图例

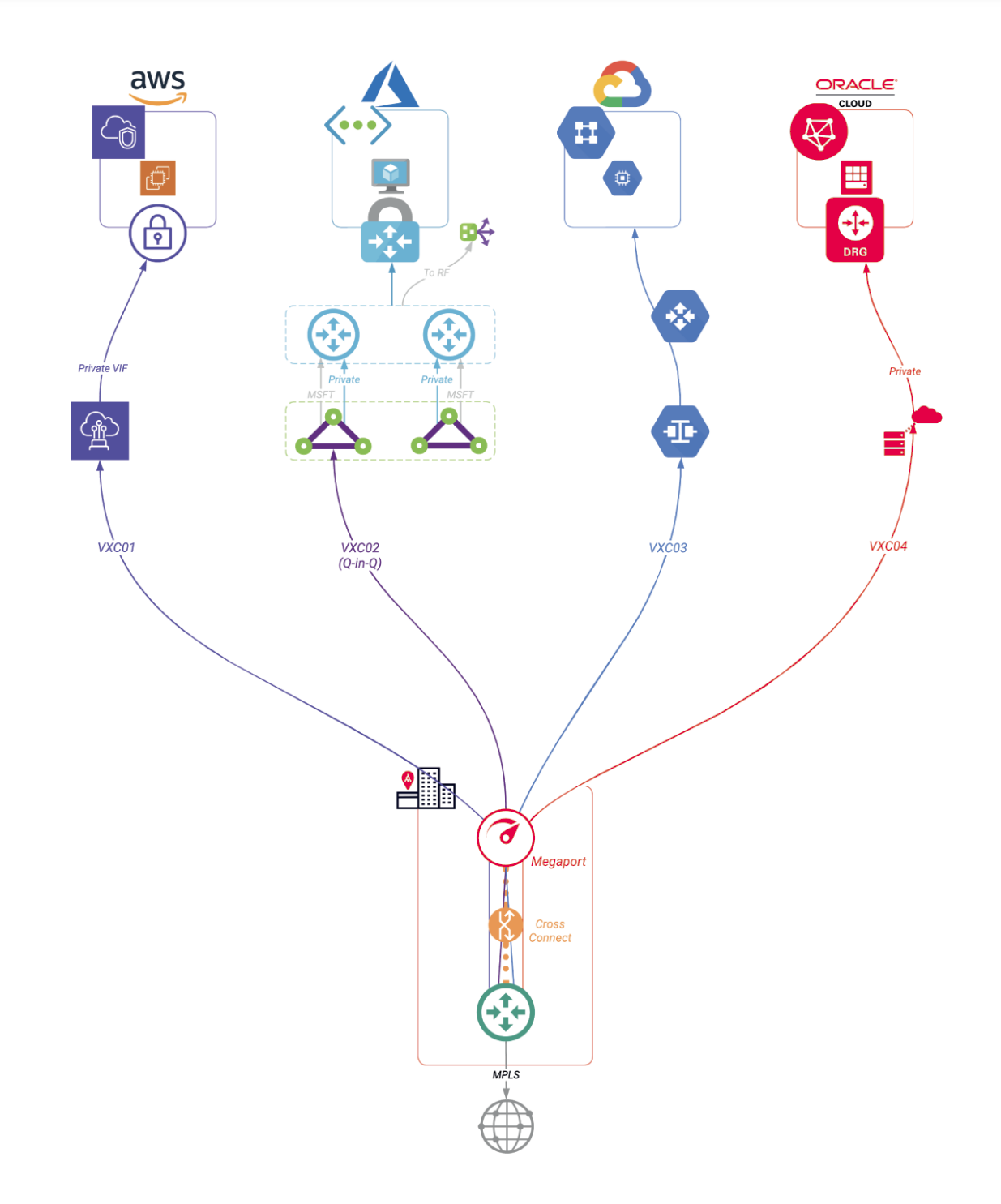

场景 1
混合多云，非冗余。包含一个 Port 连接到每个 CSP。
HA 设计	否
多云	是
本地数据中心（托管）或办公室	是 - 1 个 DC
本地与 CSP 地理位置接近	不适用
区域多样化	否
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP 客户（本地）网络设备支持 IEEE 802.1ad（Q-in-Q）— 专用于 Microsoft Azure 注意：如果不支持 802.1ad，请使用场景 3（MCR）。
Megaport 所需技术		数量？
Port	是	1
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	4（每个 CSP 1 个）

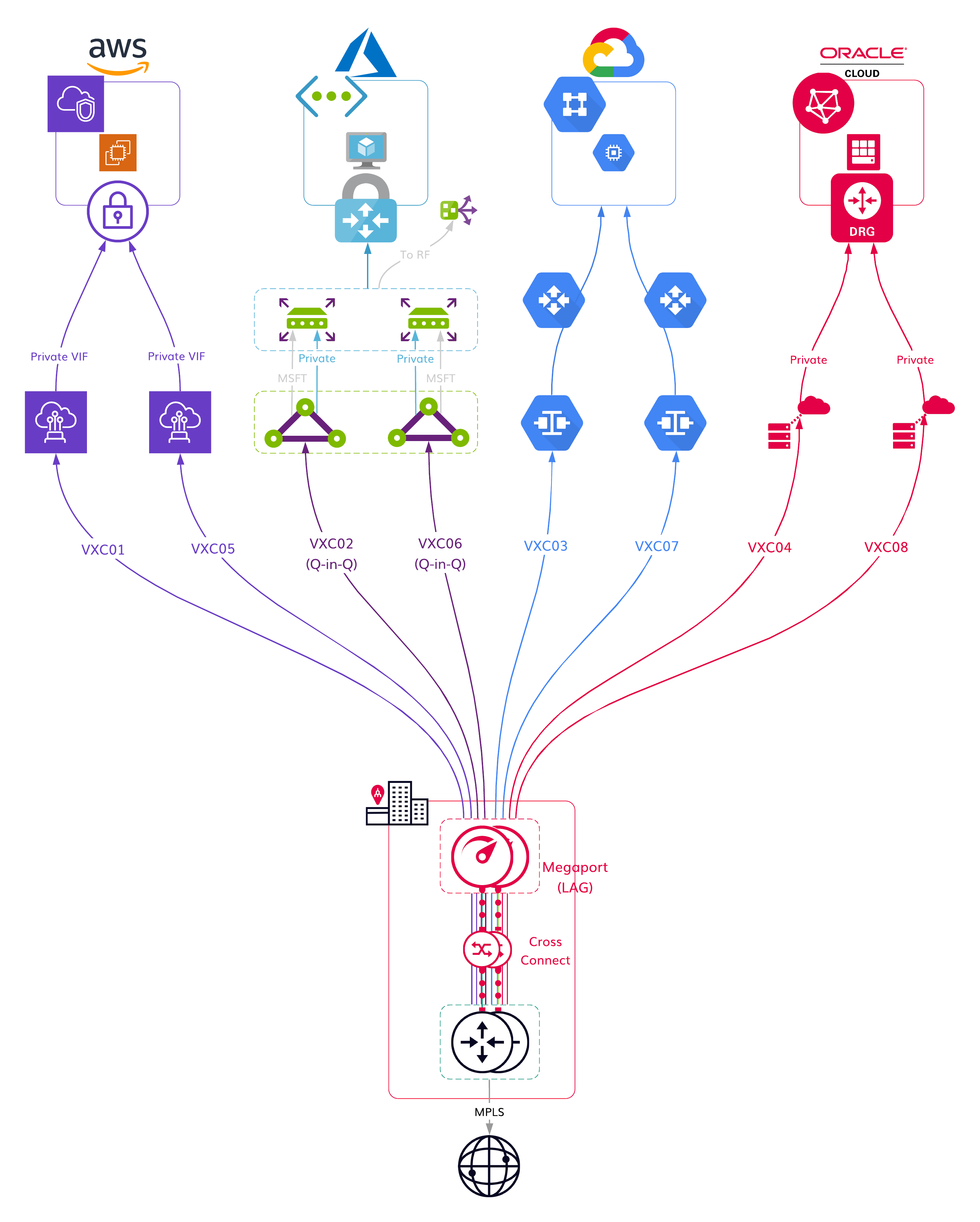

场景 2
混合多云，非冗余。包含双 Ports 配置为 LAG描述使用多条并行网络连接来提高吞吐量，使其超过单条链路（1 个连接）所能达到的上限的各种方法。一般来说，对于链路聚合，物理端口必须位于同一台交换机/路由器上。，在 HA 配置中连接到每个 CSP。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	是 - 1 个 DC
本地与 CSP 地理位置接近	不适用
区域多样化	否
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP 客户（本地）网络设备支持 IEEE 802.1ad（Q-in-Q）— 专用于 Microsoft Azure 注意：如果不支持 802.1ad，请使用场景 3（MCR）。
Megaport 所需技术		数量？
Port	是	2（在 LAG 中）
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每个 CSP 2 个）

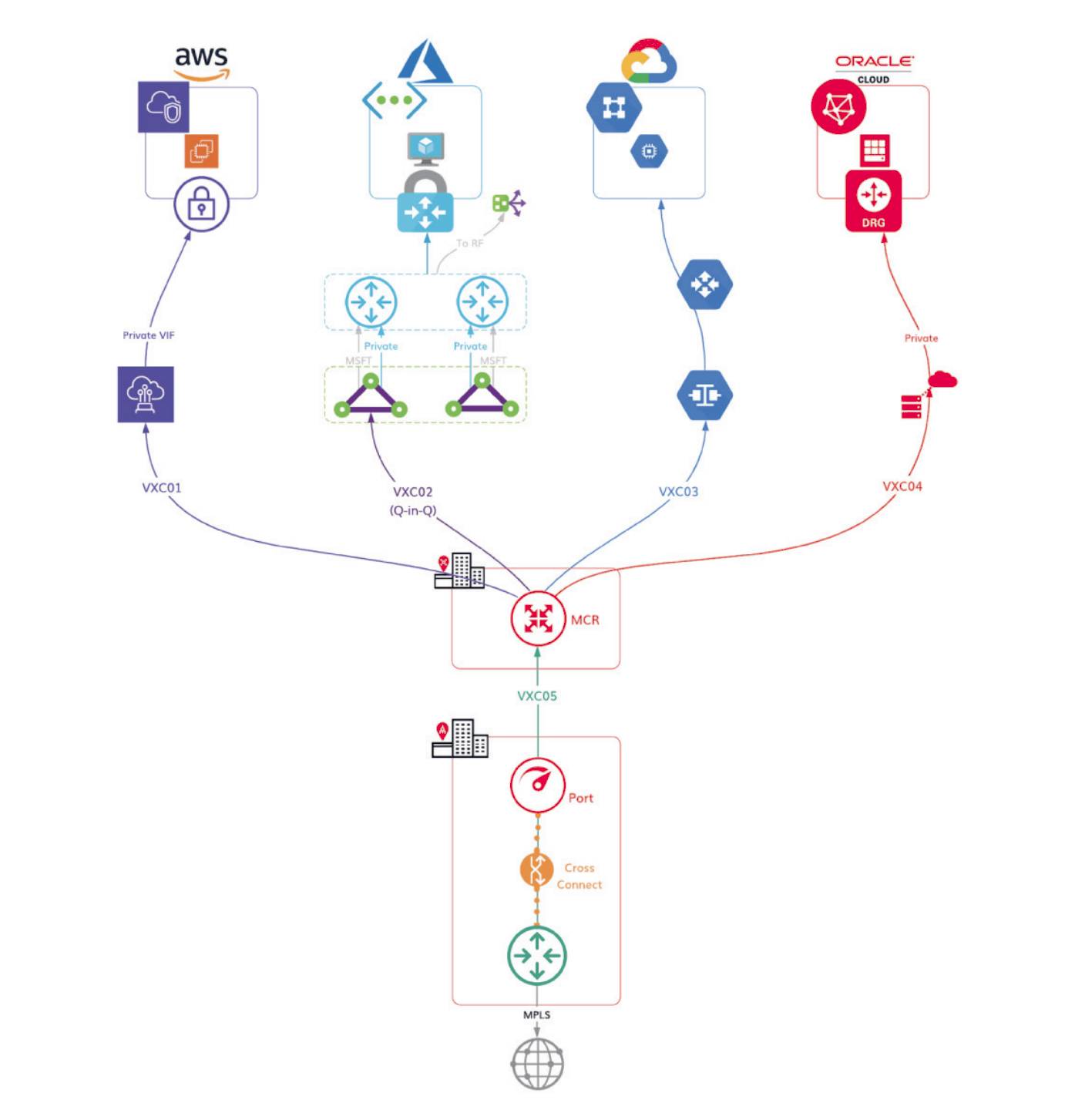

场景 3
混合云到云，非冗余。包含一个 MCR 作为枢纽，将一个 DC 中的单个 Port 与各个 CSP 连接。
HA 设计	否
多云	是
本地数据中心（托管）或办公室	是 - 1 个 DC
本地与 CSP 地理位置接近	不适用
区域多样化	否
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP（用于更优路径选择，非必需）
Megaport 所需技术		数量？
Port	是	1
Megaport Cloud Router (MCR)	是	1
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	5（包括每个 CSP 1 个）

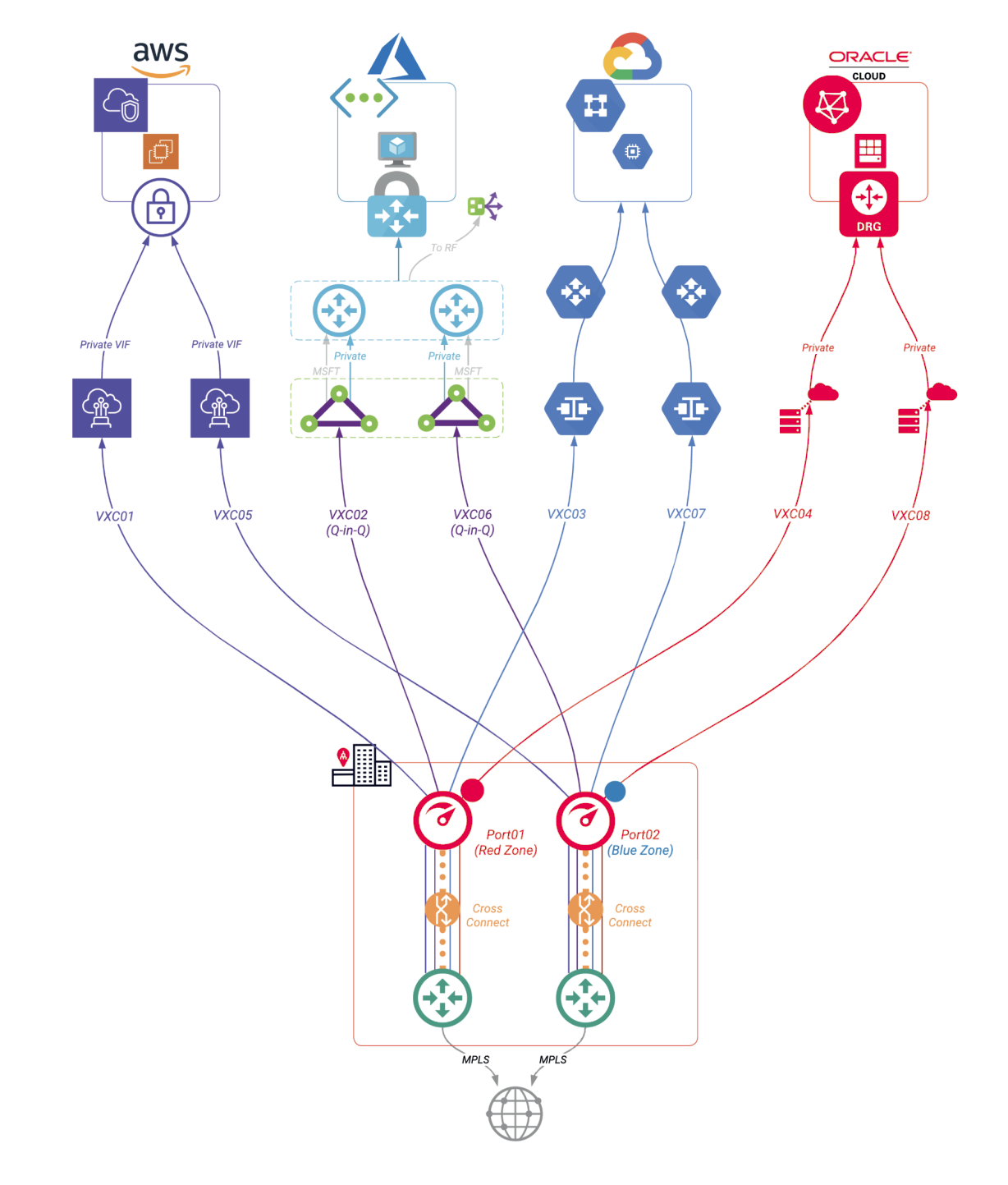

场景 4
混合多云，冗余（单一位置）。在每个多样性区域包含一个 Port，在 HA 配置中连接到每个 CSP。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	是
本地与 CSP 地理位置接近	不适用
区域多样化	否
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP 客户（本地）网络设备支持 IEEE 802.1ad（Q-in-Q）— 专用于 Azure 注意：如果不支持 802.1ad，请使用 MCR（场景 6）。
Megaport 所需技术		数量？
Port	是	2（在 LAG 中为 4）
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每个 CSP 2 个）

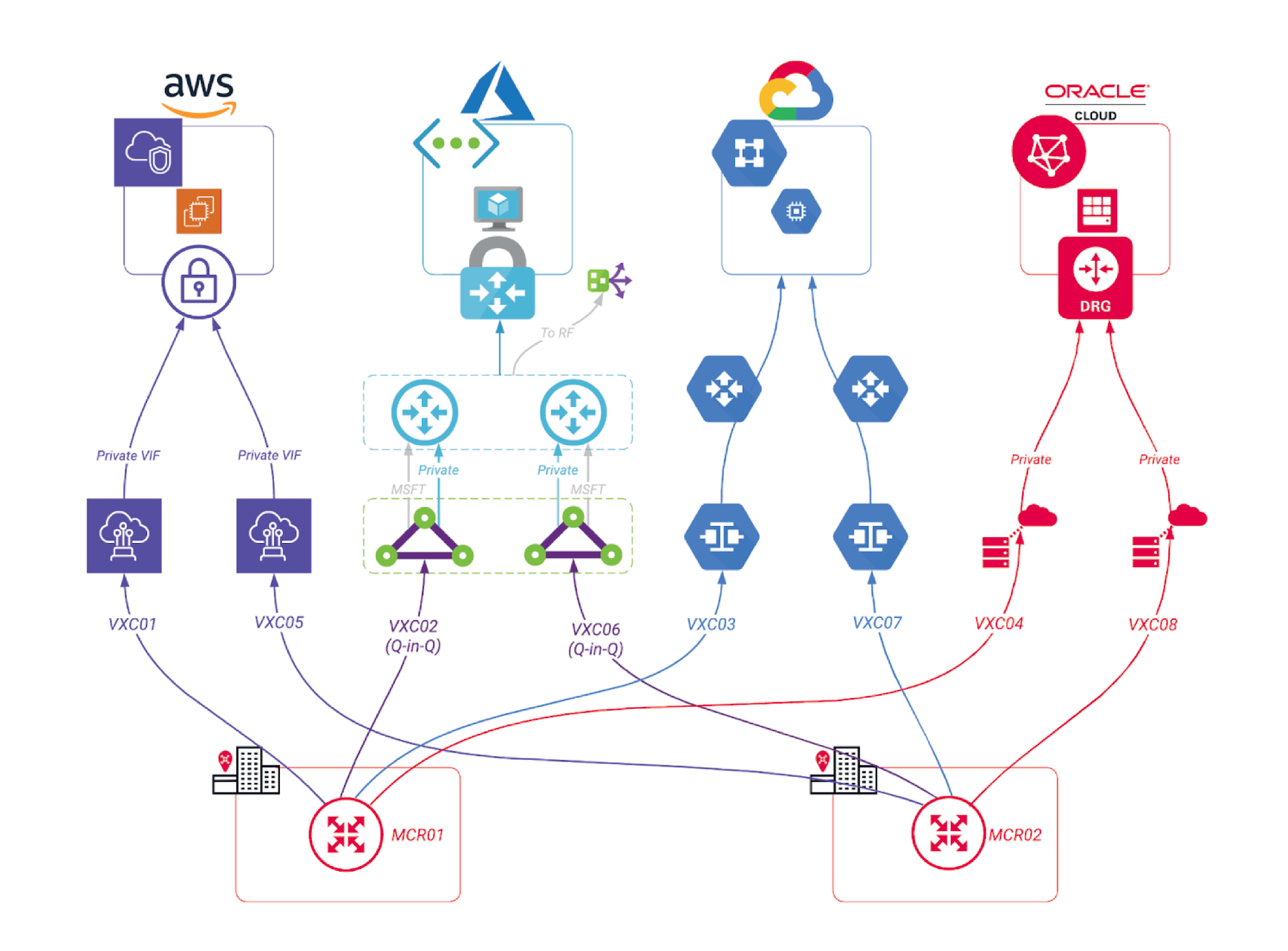

场景 5
云原生，冗余。包含双 MCRs 作为枢纽，在无需本地基础设施的情况下，以 HA 配置连接各个 CSP。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	否
本地与 CSP 地理位置接近	不适用
区域多样化	否
先决条件
无需任何条件
Megaport 所需技术		数量？
Port	否
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每个 CSP 2 个）

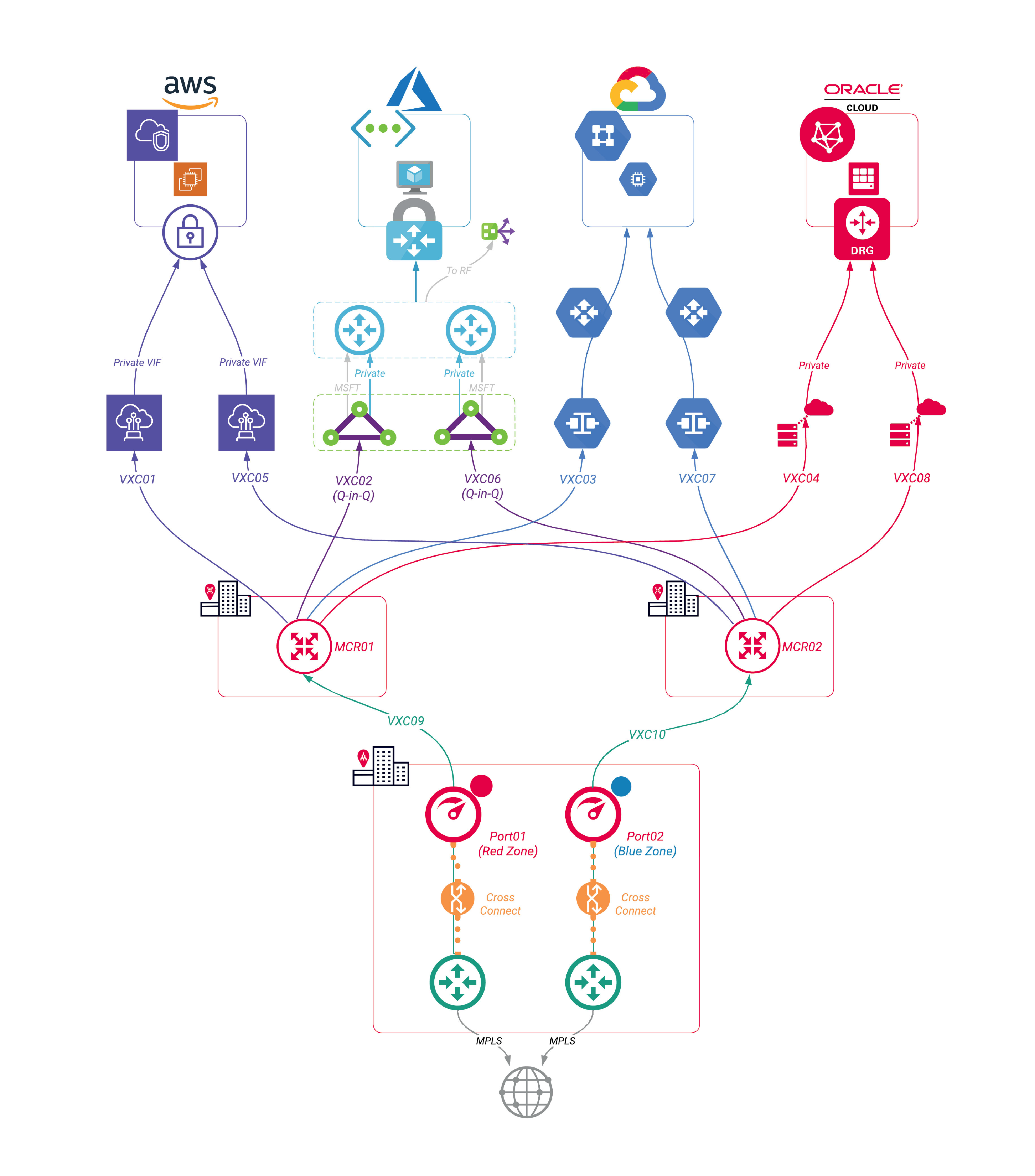

场景 6
混合云到云，冗余（单一位置）。包含双 MCRs 作为枢纽，将在每个多样性区域具有 Port 的 DC 以 HA 配置连接到各个 CSP。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	是
本地与 CSP 地理位置接近	不适用
区域多样化	否
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP（用于更优路径选择，非必需）。
Megaport 所需技术		数量？
Port	是	2（在 LAG 中为 4）
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	10（包括每个 CSP 2 个）

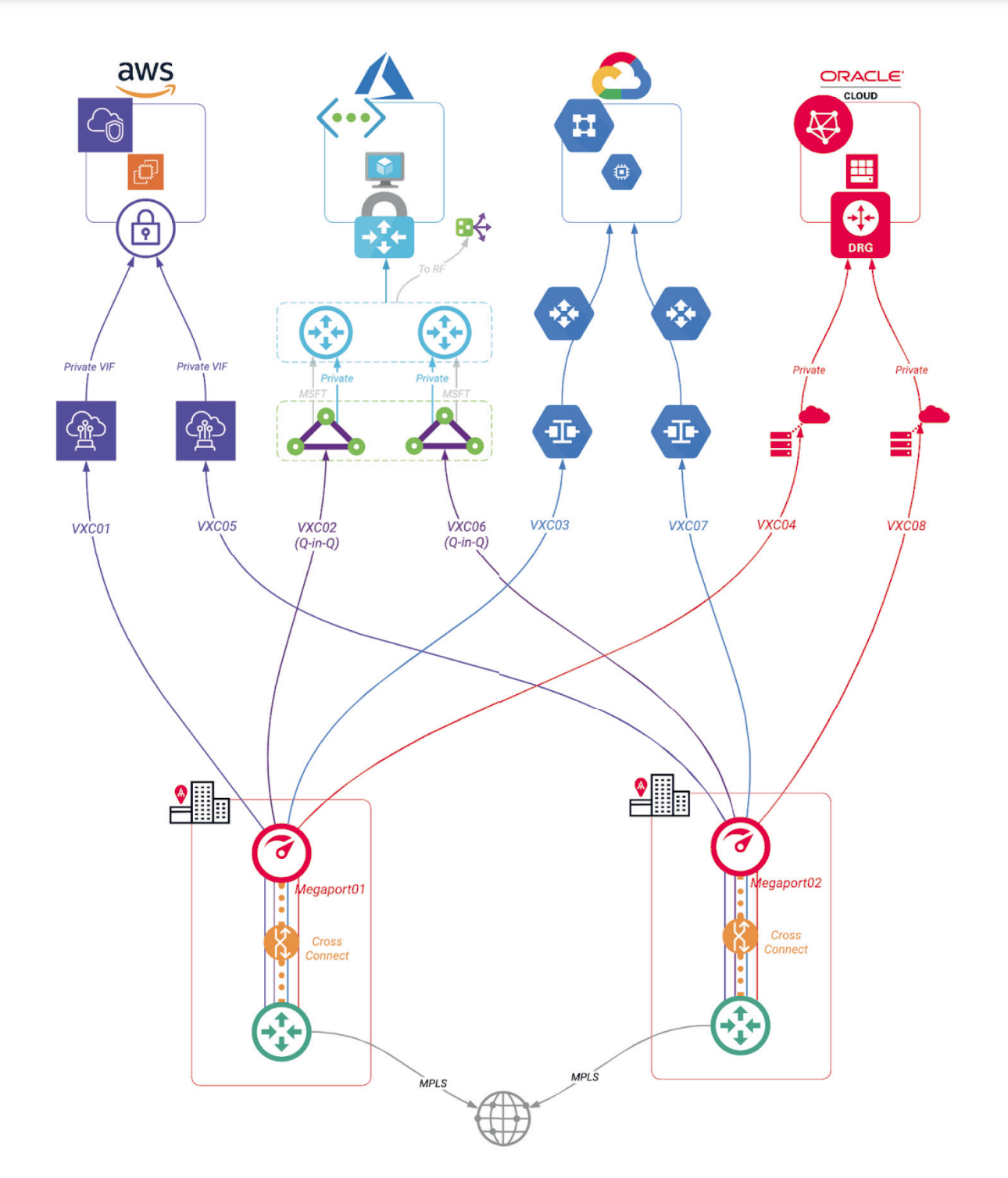

场景 7
混合多云，额外冗余（多个站点或区域）。每个 DC 含一个 Port，以 HA 配置连接到各个 CSP。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	是 - 2 个 DC
本地与 CSP 地理位置接近	不适用
区域多样化	是
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP 客户（本地）网络设备支持 IEEE 802.1ad（Q-in-Q）— 专用于 Azure 注意：如果不支持 802.1ad，请使用 MCR（场景 8）。
Megaport 所需技术		数量？
Port	是	2（在 LAG 中为 4）
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每个 CSP 2 个）

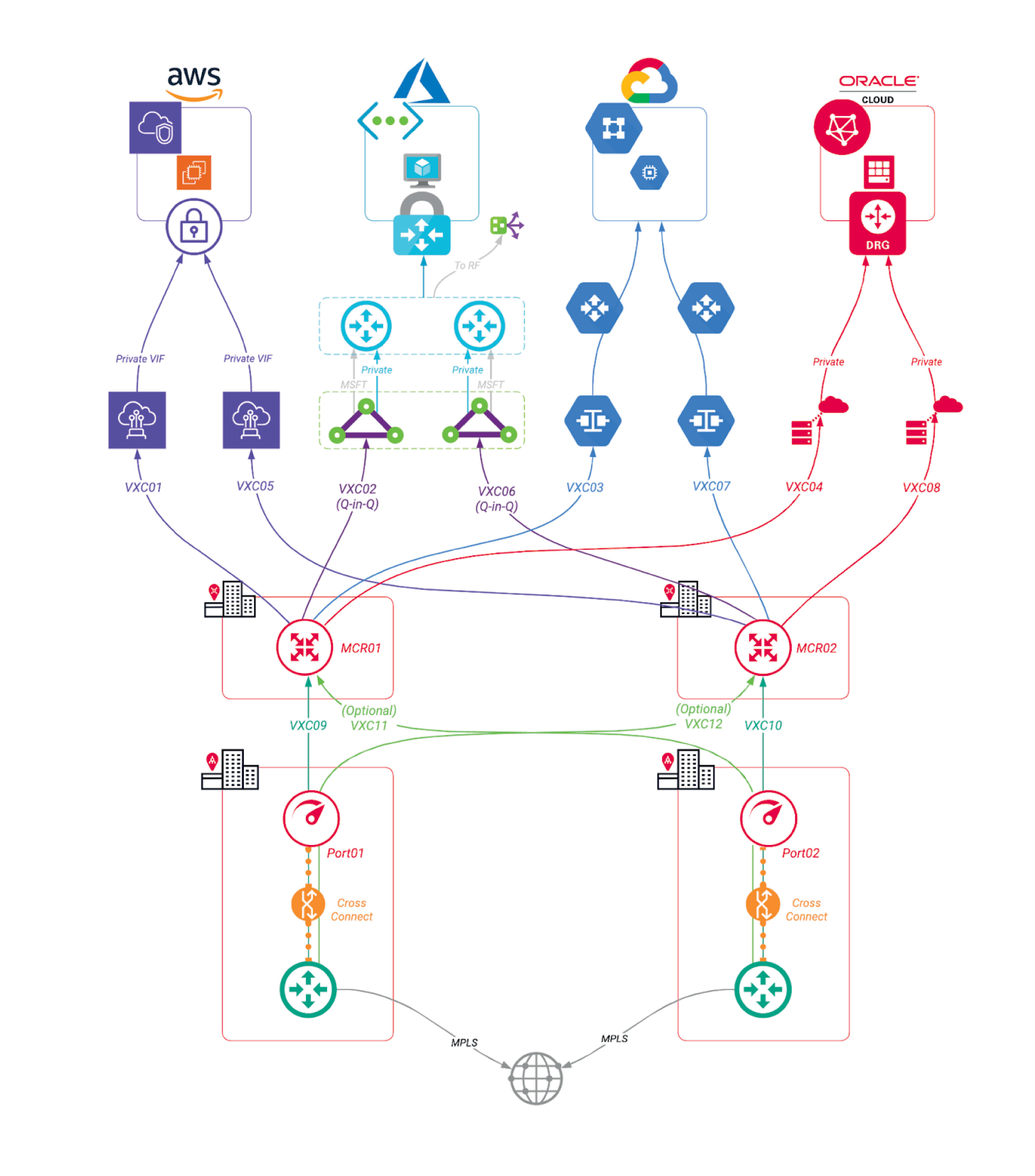

场景 8
混合云到云，额外冗余（多个站点或区域）。包含双 MCRs 作为枢纽，将带有 Port 的各个 DC 以 HA 配置连接到各个 CSP。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	是
本地与 CSP 地理位置接近	不适用
区域多样化	是
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP（用于更优路径选择，非必需）
Megaport 所需技术		数量？
Port	是	2
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	10（每个 CSP 2 个 + 可选 2 个）

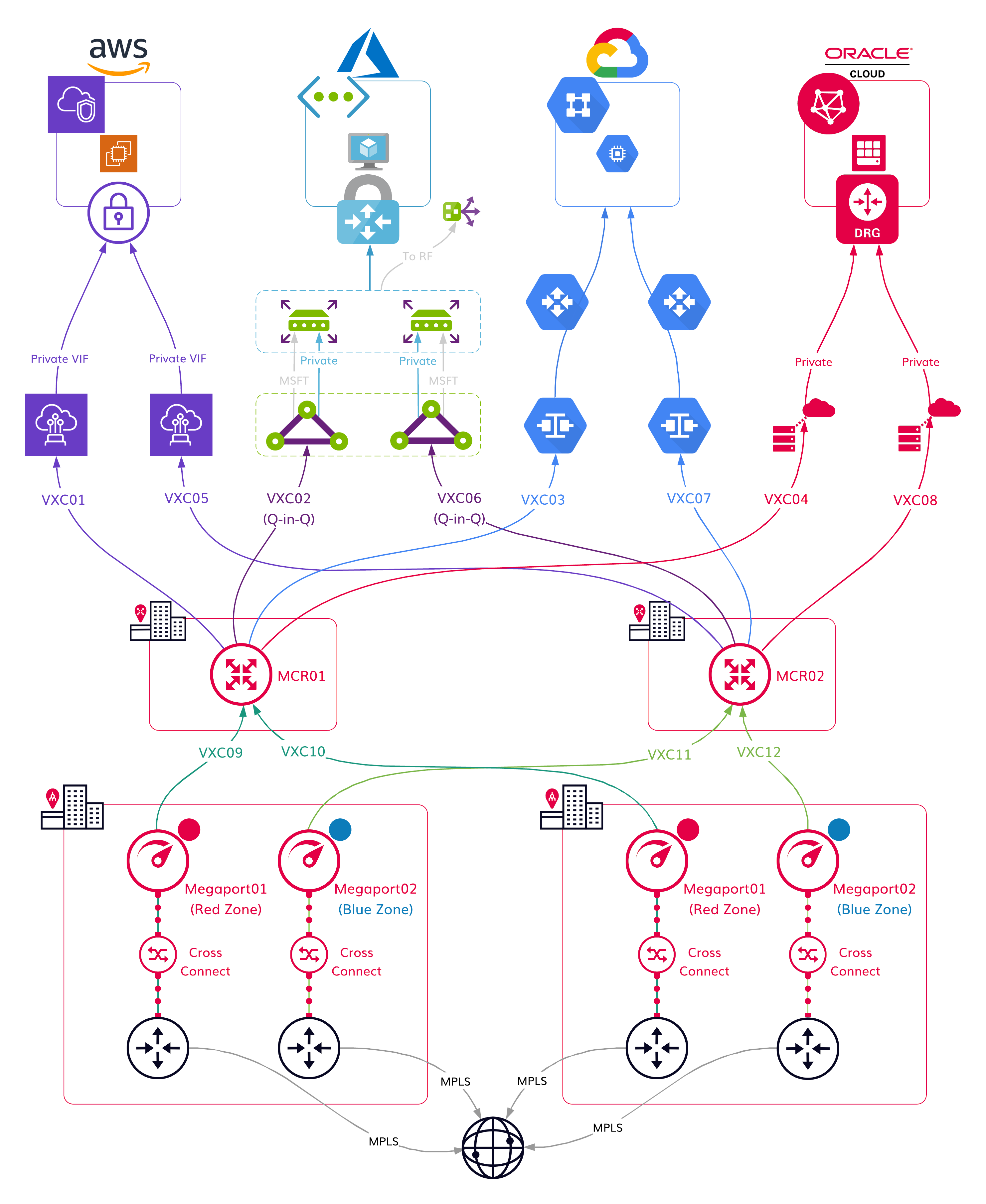

场景 9
混合云到云，额外冗余（多个站点或区域）。包含双 MCRs 作为枢纽，将位于不同多样性区域中的 Port 的各个 DC 以 HA 配置连接到各个 CSP。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	是 - 2 个 DC
本地与 CSP 地理位置接近	不适用
区域多样化	是
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP（用于更优路径选择，非必需）
Megaport 所需技术		数量？
Port	是	4
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	12（每个 CSP 2 个）

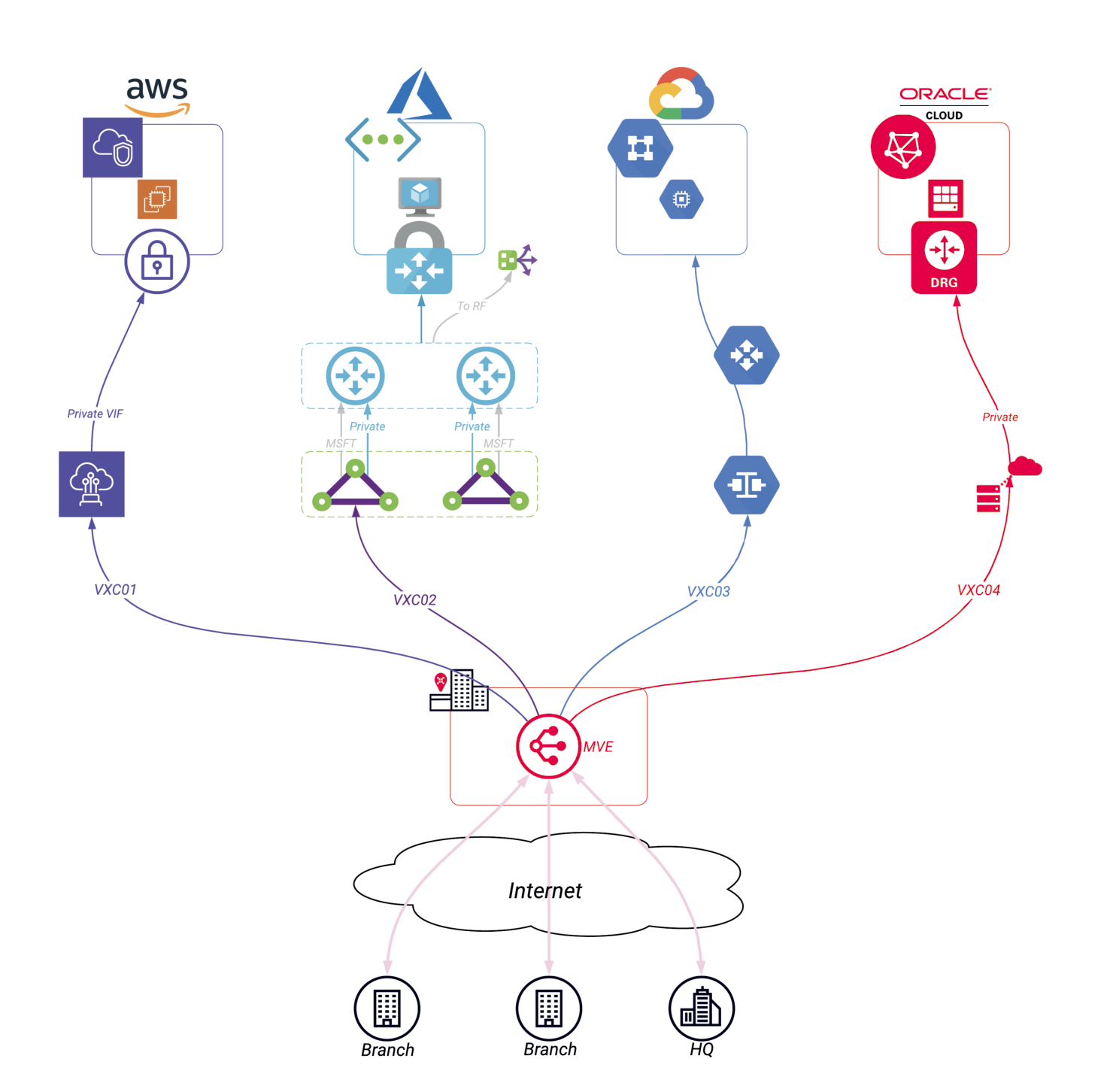

场景 10
分支到多云，不连接数据中心，非冗余。包含一个 MVE 连接 CSP 与各分支。
HA 设计	否
多云	是
本地数据中心（托管）或办公室	否
本地与 CSP 地理位置接近	不适用
区域多样化	是
先决条件
无需任何条件
Megaport 所需技术		数量？
Port	否
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	1
Virtual Cross Connect (VXC)	是	4（每个 CSP 1 个）

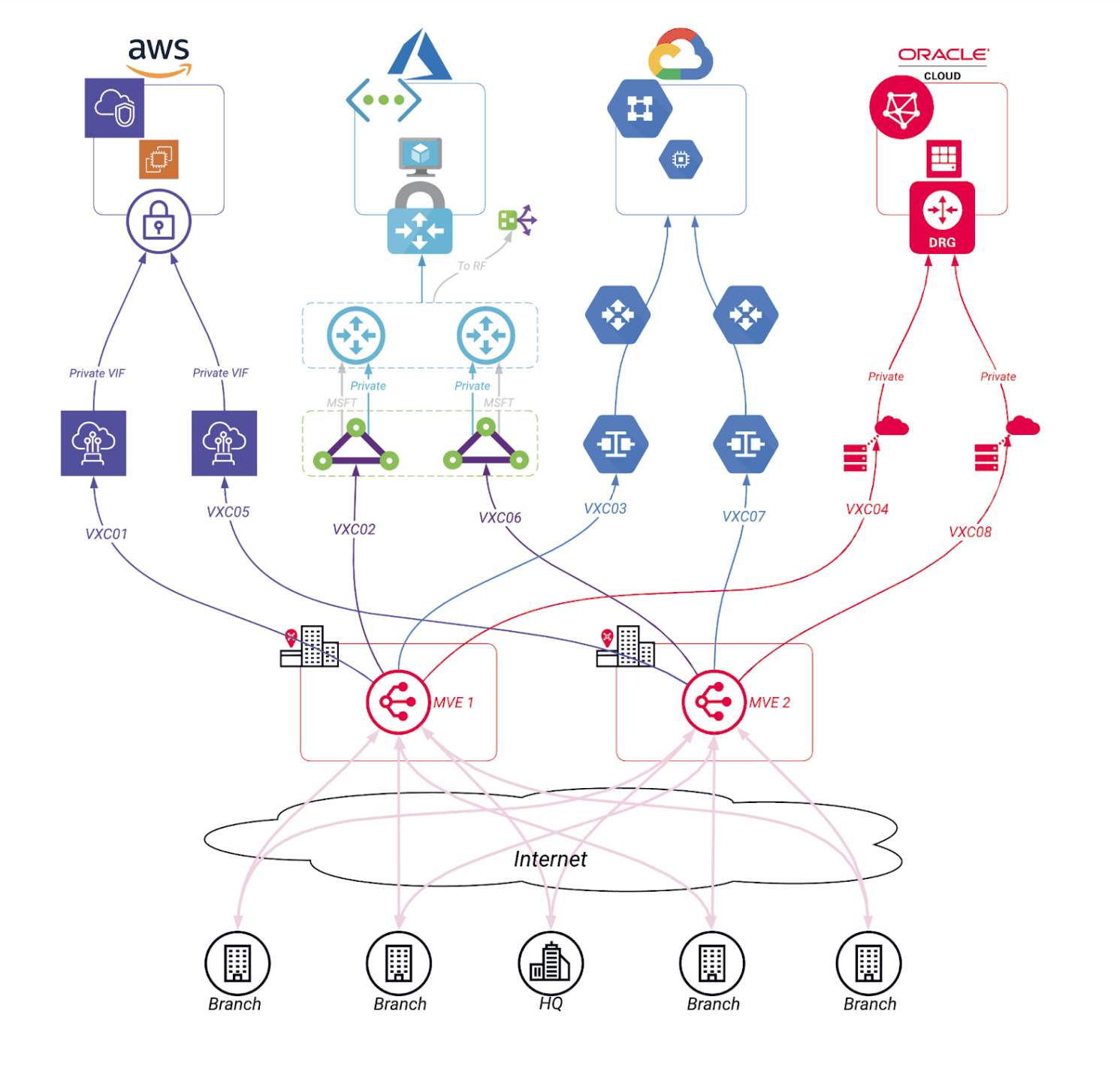

场景 11
分支到多云，不连接数据中心，冗余。包含双 MVEs 在 HA 配置中连接 CSP 与各分支。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	否
本地与 CSP 地理位置接近	不适用
区域多样化	是
先决条件
无需任何条件
Megaport 所需技术		数量？
Port	否
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	2
Virtual Cross Connect (VXC)	是	8（每个 CSP 2 个）

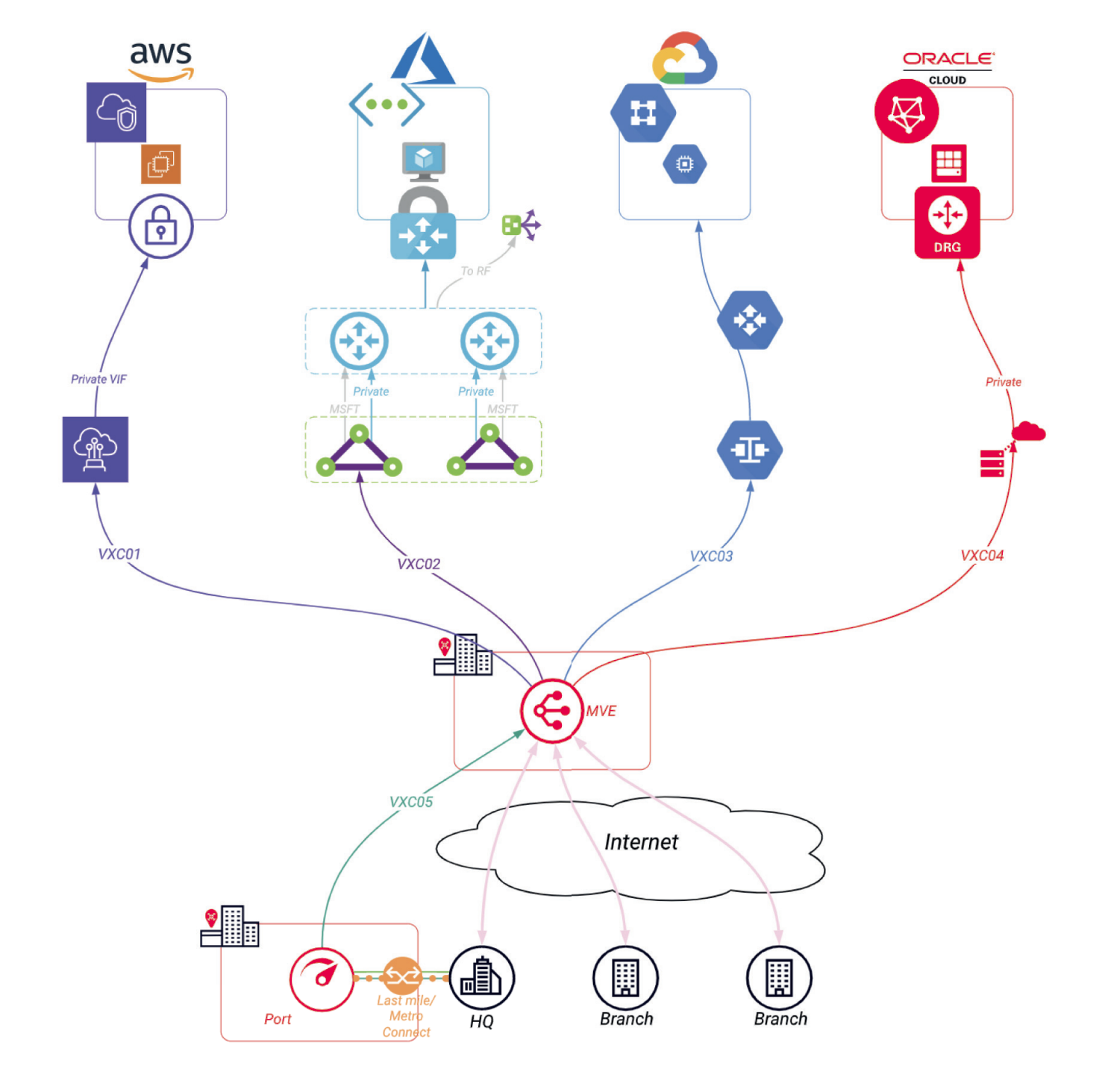

场景 12
分支到多云，连接到数据中心，非冗余，双底层网络。包含一个 MVE 通过一个 Port 连接 CSP、分支和数据中心。
HA 设计	否
多云	是
本地数据中心（托管）或办公室	是 - 1 个 DC
本地与 CSP 地理位置接近	不适用
区域多样化	是
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP（用于更优路径选择，非必需）
Megaport 所需技术		数量？
Port	是	1
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	1
Virtual Cross Connect (VXC)	是	5（包括每个 CSP 1 个）

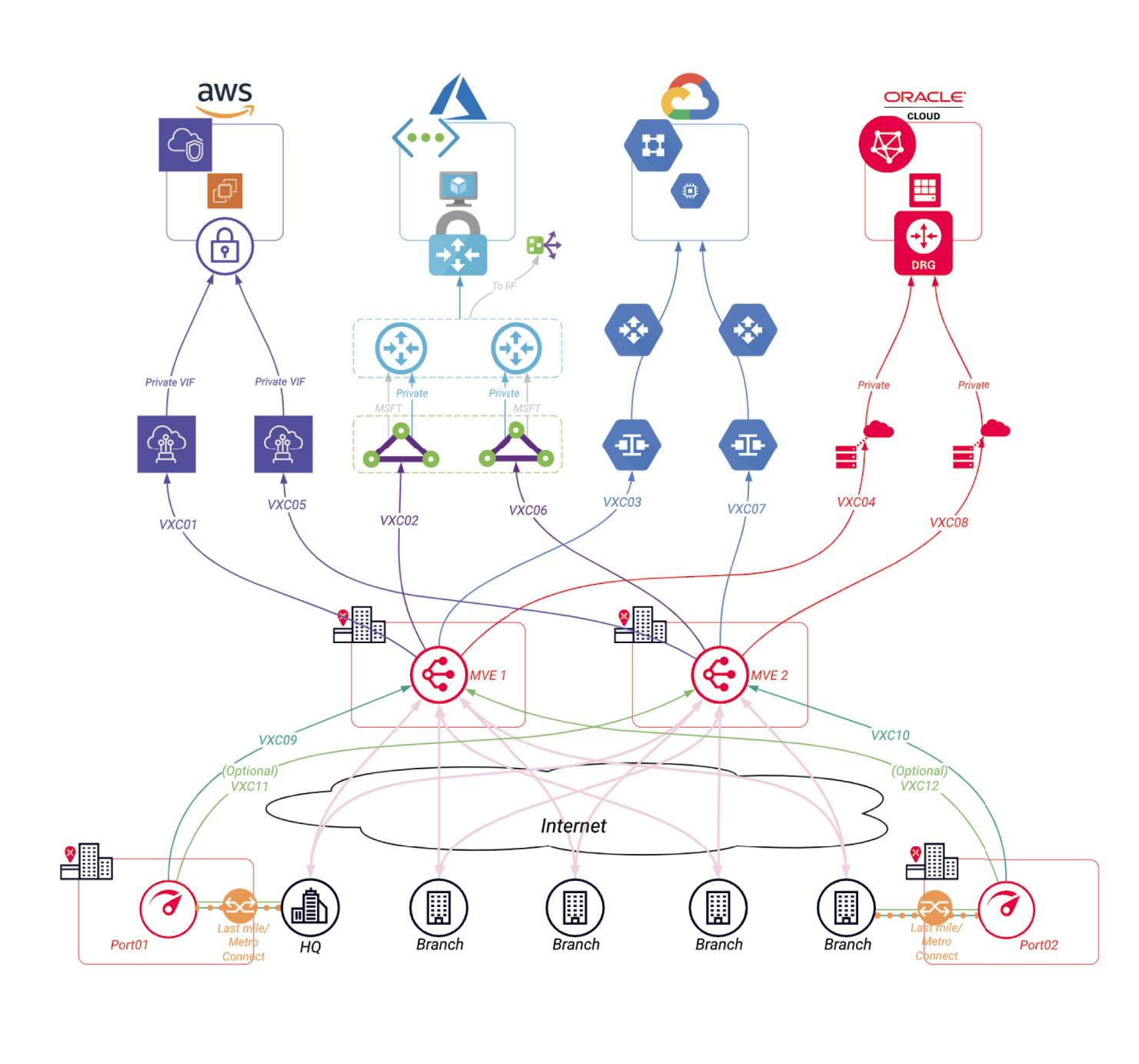

场景 13
分支到多云，连接到数据中心，冗余，双底层网络。包含双 MVEs 在 HA 配置中通过 Ports 连接 CSP、分支和数据中心。
HA 设计	是
多云	是
本地数据中心（托管）或办公室	是 - 2 个 DC
本地与 CSP 地理位置接近	不适用
区域多样化	是
先决条件
客户（本地）网络设备支持 LX 光口 1 Gbps、LR 光口 10 Gbps，或 LR4 100 Gbps 端口客户（本地）网络设备支持 BGP（用于更优路径选择，非必需）
Megaport 所需技术		数量？
Port	是	2
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	2
Virtual Cross Connect (VXC)	是	10（每个 CSP 2 个 + 可选 2 个）

图例
