Création de Connexions Privées Megaport pour Appareils Juniper MX et EX

Ce sujet décrit comment créer une connexion point à point privée entre un appareil Juniper MX et un appareil Juniper EX sur le réseau Megaport.

Topologie

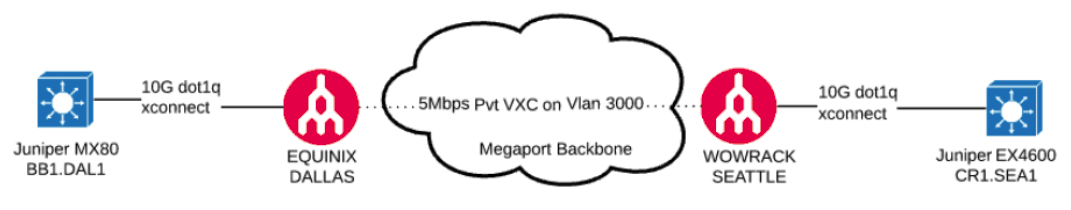

Topologie des appareils Juniper

Prérequis

Avant de commencer, assurez-vous d’avoir les éléments suivants:

Un Port établi dans deux emplacements avec un statut Live, connecté avec des Virtual Cross Connect entièrement déployés (VXC). Si vous n’avez pas encore créé de Port, consultez Création d’un Port.
Des commutateurs de couche 2 ou couche 3 à chaque extrémité terminant les connexions physiques.
Le trunking 802.1q activé sur les deux liaisons se connectant à Megaport.

Déploiement d’un VXC privé

Cette section décrit le processus de configuration du côté Megaport, en utilisant le Megaport Portal.

Pour déployer un VXC privé

Dans le Megaport Portal, accédez à la page Services et sélectionnez le Port A-End d’origine.
Cliquez sur +Connexion.
Cliquez sur Private VXC.
Sélectionnez le Port cible (le B-End).
Cliquez sur Suivant.
Spécifiez les détails de la connexion:
- Nom de la Connexion – Le nom de votre VXC à afficher dans le Megaport Portal. Spécifiez un nom pour le VXC qui soit facilement identifiable. Vous pouvez changer le nom plus tard, si vous le souhaitez.
- Référence du Niveau de Service (facultatif) – Spécifiez un numéro d’identification unique pour votre service Megaport à utiliser à des fins de facturation, tel qu’un numéro de centre de coût, un identifiant client unique, ou un numéro de commande d’achat. Le numéro de référence du niveau de service apparaît pour chaque service dans la section Produit de la facture. Vous pouvez également modifier ce champ pour un service existant.
- Limite de Débit – La vitesse de votre connexion en Mbps. La vitesse maximale est affichée. La vitesse maximale disponible est limitée au plus petit des ports d’origine ou de destination.
- État VXC – Sélectionnez Activé ou Arrêter pour définir l’état initial de la connexion. Pour plus d’informations, consultez Arrêter un VXC pour les tests de basculement.

  Remarque

  Si vous sélectionnez Arrêter, le trafic ne transitera pas par ce service et il se comportera comme s’il était inactif sur le réseau Megaport. La facturation de ce service restera active et vous serez toujours facturé pour cette connexion.
- VLAN A-End Préféré – Spécifiez le tag VLAN 802.1q pour cette connexion que vous recevrez via le VLAN A-End.
- VLAN B-End Préféré – Spécifiez le tag VLAN 802.1q pour cette connexion que vous recevrez via le VLAN B-End.

  Les tags VLAN à chaque extrémité n’ont pas besoin d’être identiques. Cet exemple utilise le VLAN 3000 à chaque extrémité de la connexion de transport entre Dallas et Seattle.
- Durée Minimale – Sélectionnez Pas de Durée Minimale, 12 Mois, 24 Mois, ou 36 Mois. Les durées plus longues entraînent un tarif mensuel réduit. 12 Mois est sélectionné par défaut. Prenez note des informations à l’écran pour éviter les frais de résiliation anticipée (ETF).

  Activez l’option Renouvellement de la Durée Minimale pour les services d’une durée de 12, 24, ou 36 mois afin de renouveler automatiquement le contrat au même prix réduit et pour la même durée à la fin du contrat. Si vous ne renouvelez pas le contrat, à la fin de la durée, le contrat basculera automatiquement sur un contrat mensuel pour la période de facturation suivante, au même prix, sans remises liées à la durée.

  Pour plus d’informations, consultez Tarification et conditions contractuelles des VXC et VXC, Megaport Internet, et IX Facturation.
- Étiquettes de Ressource – Vous pouvez utiliser des étiquettes de ressource pour ajouter vos propres métadonnées de référence à un service Megaport.
  Pour ajouter une étiquette:
  1. Cliquez sur Ajouter des étiquettes.
  2. Cliquez sur Ajouter une nouvelle étiquette.
  3. Entrez les détails dans les champs:
    - Clé – chaîne de longueur maximale 128. Les valeurs valides sont a-z 0-9 _: . / \ -
    - Valeur – chaîne de longueur maximale 256. Les valeurs valides sont a-z A-Z 0-9 _: . @ / + \ - (espace)
  4. Cliquez sur Enregistrer.
  Si vous avez déjà des étiquettes de ressource pour ce service, vous pouvez les gérer en cliquant sur Gérer les étiquettes.

  Avertissement

  Ne jamais inclure d’informations sensibles dans une étiquette de ressource. Les informations sensibles incluent les commandes qui renvoient des définitions d’étiquettes existantes et les informations qui identifieront une personne ou une entreprise.
Cliquez sur Ajouter un VXC pour enregistrer le VXC.
Cliquez sur Vérifier la Commande et procédez à la commande.

Lorsque le VXC est déployé, vous pouvez le voir dans la page Services du Portal.

Maintenant que le côté Megaport de la configuration est terminé, vous devez configurer les appareils Juniper à chaque extrémité du circuit.

Configuration des appareils Juniper à chaque extrémité du circuit

L’exemple utilise une unité de transmission maximale (MTU) prise en charge de 9100 sur le port de trunk. MTU est facultatif. Consultez les résultats des différents paramètres MTU dans Test des Paramètres MTU.

Pour configurer les appareils Juniper

Configurez le routeur Juniper MX80 situé à Dallas comme suit:

set bridge-domains VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-1/1/0 description "MP1-10G L2 Port"
set interfaces xe-1/1/0 vlan-tagging
set interfaces xe-1/1/0 mtu 9100
set interfaces xe-1/1/0 unit 3000 description MP-DAL-SEA
set interfaces xe-1/1/0 unit 3000 vlan-id 3000
set interfaces xe-1/1/0 unit 3000 family inet address 10.10.1.1/30

Configurez l’appareil Juniper EX4600 situé à Seattle comme suit:

set vlans VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-0/0/46 description "Megaport SEA-10G"
set interfaces xe-0/0/46 vlan-tagging
set interfaces xe-0/0/46 mtu 9100
set interfaces xe-0/0/46 unit 3000 description MP-DAL-SEA
set interfaces xe-0/0/46 unit 3000 vlan-id 3000
set interfaces xe-0/0/46 unit 3000 family inet address 10.10.1.2/30

Test des paramètres MTU - Dallas à Seattle

Cette section montre comment différents paramètres MTU fonctionnent sur la configuration de Dallas à Seattle.

Utilisation du MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilisation du MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilisation du MTU 9054: Succès

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms

Test des paramètres MTU - Seattle à Dallas

Cette section montre comment différents paramètres MTU fonctionnent sur la configuration de Seattle à Dallas.

Utilisation du MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilisation du MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Utilisation du MTU 9054: Succès

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms
