Créer une connexion hébergée sur AWS pour un MVE avec le Fortinet SD-WAN

Une connexion hébergée d’une capacité de 500 Mbits/s ou moins peut prendre en charge une interface virtuelle privée ou publique. Une connexion hébergée d’une capacité de 1 Gbit/s ou plus peut prendre en charge une interface virtuelle privée, publique ou de transit. Il s’agit de connexions dédiées et elles sont recommandées pour les environnements de production.

Pour créer une connexion hébergée à partir d’un MVE vers AWS

  1. Dans le portail Megaport, allez à la page Services et sélectionnez le MVE que vous souhaitez choisir pour la connexion.

  2. Cliquez sur +Connection (+Connexion) puis sur Cloud.

  3. Sélectionnez AWS comme fournisseur de services, sélectionnez Hosted Connection (Connexion hébergée) comme Type de connexion AWS, sélectionnez le port de destination et cliquez sur Next (Suivant).
    Vous pouvez utiliser le filtre Country (Pays) pour restreindre la sélection.
    Chaque port de destination est doté d’une icône bleue ou orange pour indiquer sa zone de diversité. Pour bénéficier de la diversité, il faut créer deux connexions dans des zones différentes.
    Ajouter une connexion AWS hébergée

  4. Précisez ces détails de connexion :

    • Connection Name (Nom de la connexion)– Le nom de votre VXC qui doit apparaître sur le portail Megaport.
    • Service Level Reference (optional) (Référence de niveau de service (optionnelle))– Spécifiez un numéro d’identification unique pour la VXC à utiliser à des fins de facturation, tel qu’un numéro de centre de coûts ou un ID client unique. Le numéro de référence de niveau de service apparaît pour chaque service dans la section Produit de la facture. Vous pouvez également modifier ce champ pour un service existant.
    • Rate Limit (Débit maximal) – Il s’agit de la vitesse de votre connexion en Mbits/s. La vitesse ne peut pas être modifiée une fois déployée. La liste déroulante montre les débits maximaux prédéfinis disponibles pour votre MVE, jusqu’à 10 Gbits/s. (Remarque : la passerelle de transit n’est disponible que pour les vitesses à 1 Gbit/s ou au-dessus.)
    • Preferred A-End VLAN (VLAN A-End préféré) – En option, indiquez un ID VLAN inutilisé pour cette connexion. Il doit s’agir d’un ID VLAN unique sur ce MVE, qui peut être compris entre 2 et 4093. Si vous indiquez un ID VLAN déjà utilisé, le système affiche le prochain numéro VLAN disponible. L’ID VLAN doit être unique pour pouvoir procéder à la commande. Si vous ne spécifiez pas de valeur, Megaport vous en attribuera une.

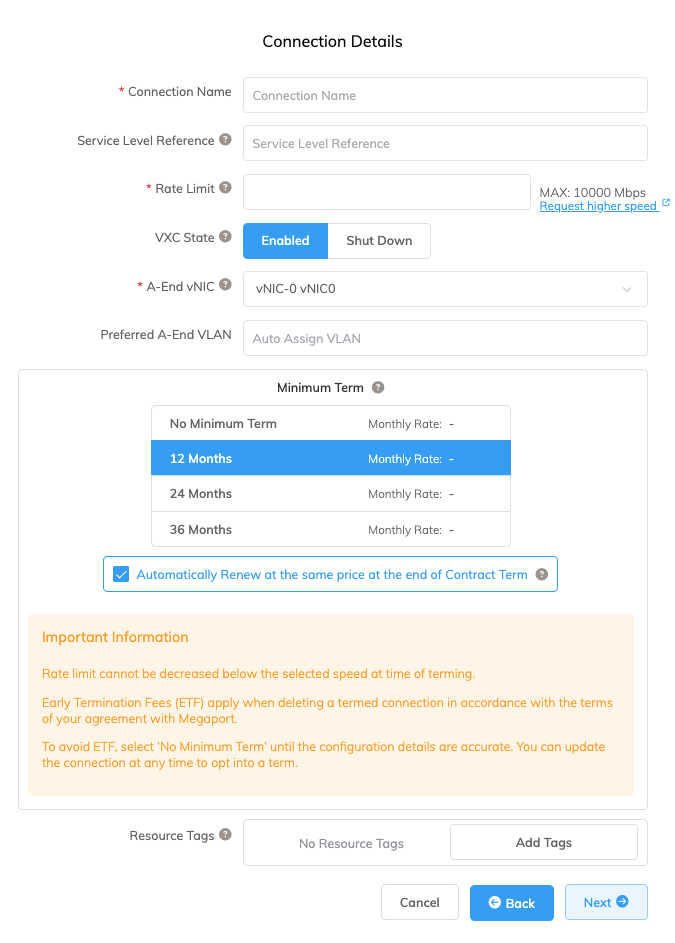

      Détails de la connexion
  5. Cliquez sur Next (Suivant).

  6. Précisez les détails de la connexion pour le service AWS.

    • AWS Connection Name (Nom de la connexion AWS)– Il s’agit d’un champ de texte qui portera le nom de votre interface virtuelle qui apparaît dans la console AWS. Le nom de la connexion AWS est automatiquement renseigné avec le nom spécifié dans une étape précédente.

    • AWS Account ID (ID du compte AWS)– Il s’agit de l’ID du compte auquel vous souhaitez vous connecter. Vous pouvez trouver cette valeur dans la section Management (Gestion) de votre console AWS.
      Détails de la connexion AWS

  7. Cliquez sur Next (Suivant) pour passer au résumé des détails de la connexion, cliquez sur Add VXC (Ajouter VXC) et commandez la connexion.

Une fois que la connexion VXC est déployée avec succès, elle apparaît sur la page Services du portail Megaport et est associée au MVE. Cliquez sur le titre de la VXC pour afficher les détails de cette connexion. Notez que le statut de service (couche 2) est en ligne mais que BGP (couche 3) sera hors ligne parce que la configuration n’existe pas encore.

Détails sur la VXC

Une fois le déploiement effectué dans le portail Megaport, vous devez accepter la connexion dans la console AWS et créer une interface virtuelle pour la connexion :

Pour accepter une connexion hébergée

  1. Dans AWS, allez à Services > AWS Direct Connect > Connections (Connexions) et cliquez sur le nom de la connexion.
    Connexions AWS

  2. Cliquez sur Accept (Accepter) en haut à droite de la fenêtre.
    Accepter les connexions AWS

    L’état sera pending (en attente) pendant quelques minutes pendant qu’AWS déploie la connexion. Après le déploiement, l’état passe de Ordering (Commande) à Available (Disponible).

La connexion est maintenant disponible, mais vous devez créer une VIF pour vous connecter aux services AWS.

Conseil

Pour plus d’informations sur l’acceptation des connexions AWS, voir la documentation AWS.

Création d’une interface virtuelle

Une fois que vous avez créé et accepté une connexion hébergée, créez une VIF et rattachez la connexion hébergée à une passerelle.

Conseil

AWS fournit des instructions détaillées pour la création d’interfaces publiques, privées et de transit.

Pour créer et rattacher une VIF

  1. Dans la console AWS, cliquez sur Create Virtual Interface (Créer une interface virtuelle).
    Interface virtuelle AWS

  2. Sélectionnez le type d’interface.

    Le type variera en fonction du type de service auquel vous devez accéder.

    • Private (Privé) – Accédez aux ressources qui se trouvent dans un VPC en utilisant leur adresse IP privée. Vous pouvez choisir de terminer une interface virtuelle privée sur une passerelle virtuelle privée (pour accéder à un seul VPC) ou sur une passerelle Direct Connect (cela vous donne une mise en correspondance de 1 VIF vers 10 VPC).
    • Public – Accédez à tous les points de terminaison publics AWS ainsi qu’à toutes les ressources AWS qui sont accessibles par une adresse IP publique.
    • Transit – Transportez le trafic d’une passerelle Direct Connect vers une ou plusieurs passerelles de transit. Une interface virtuelle de transit n’est disponible que sur une connexion hébergée ayant une capacité d’au moins 1 Gbit/s. Lorsque vous choisissez l’option Transit pour la VIF, les connexions plus lentes sont filtrées et n’apparaissent plus dans l’interface.
      Type d’interface AWS
  3. Précisez les détails de la configuration :

    • Virtual interface name (Nom de l’interface virtuelle) – Entrez un nom pour l’interface virtuelle.
    • Connection (Connexion) – La connexion physique où vous souhaitez que cette interface virtuelle soit fournie. Le nom que vous avez fourni pour la connexion hébergée dans le portail Megaport apparaît ici.
    • Virtual interface owner (Propriétaire de l’interface virtuelle) – Le compte qui sera propriétaire de l’interface virtuelle. Sélectionnez My AWS account (Mon compte AWS).
    • Direct Connect gateway (Passerelle Direct Connect) – Sélectionnez la passerelle Direct Connect pour y rattacher cette interface virtuelle. Une VIF de transit n’est pas directement rattachée à une passerelle de transit, mais à une passerelle Direct Connect.
    • VLAN – Le VLAN attribué à l’interface virtuelle. Laissez cette valeur telle quelle. L’adresse VLAN est renseignée et semble être modifiable ; cependant, vous recevrez un message d’erreur si vous essayez de la modifier.
    • BGP ASN (ASN BGP)– Entrez le numéro de système autonome (ASN) du Border Gateway Protocol (BGP) pour le côté MVE de la session BGP.

    Les informations suivantes sur le BGP peuvent être complétées ou laissées vides. Lorsque les champs sont laissés vides, ils sont automatiquement renseignés par AWS.
    Détails BGP AWS

    Vous pouvez également choisir si vous souhaitez que l’interface virtuelle prenne en charge les trames Jumbo. Activez la MTU Jumbo pour prendre en charge un paquet Ethernet de 8 500 octets.

  4. Cliquez sur Create Virtual Interface (Créer une interface virtuelle).

    Pour consulter les détails et l’état de la VIF, naviguez vers Services > AWS Direct Connect > Connections (Connexions) > Nom de la connexion hébergée créée sur Megaport.
    Détails VIF

    BGP n’a pas été configuré, l’état de l’interface est donc down.

Une fois que vous avez accepté la connexion et créé la VIF dans AWS, l’état de la VXC passe à configured (configurée) dans le portail Megaport.

Ajout des détails de la connexion AWS à FortiManager

Après avoir créé la connexion de votre MVE à AWS et configuré la connexion dans la console AWS, vous devez la configurer dans FortiManager. Cela implique de créer une interface et de configurer les paramètres BGP, les ASN, les VLAN et les valeurs MD5.

Pour ajouter la connexion AWS dans FortiManager

  1. Récupérez les détails de la connexion depuis la console AWS.
    Affichez les détails de l’interface virtuelle que vous avez créée dans AWS pour cette connexion hébergée. Notez les valeurs des champs BGP ASN (ASN BGP), BGP Auth Key (Clé d’authentification BGP), Your Peer IP (Votre IP pair), et Amazon Peer IP (IP de pair Amazon).
    Détails de la connexion

  2. Récupérez les détails de la connexion depuis le portail Megaport.
    Cliquez sur l’icône d’engrenage pour la connexion AWS de votre MVE et cliquez sur la vue Details (Détails). Notez la valeur pour le VLAN A-End.

  3. Connectez-vous à FortiManager.

    Remarque

    Vous pouvez également vous connecter sur votre instance MVE : https://<mve-ip-address>

  4. A partir du périphérique géré, accédez au menu System (Système) et choisissez Interface.
    Interface du système
    La page affiche port1 comme votre interface physique.

  5. Cliquez sur +Create New > Interface (Créer nouvelle > Interface) et fournissez ces informations :

    • Interface Name (Nom de l’interface) – Spécifiez un nom significatif pour l’interface.
    • Alias Name (Nom d’alias) – En option, fournissez un nom alternatif. Pour faciliter la référence, utilisez l’ID de l’interface virtuelle AWS pour cette connexion comme alias.
    • Type – Choisissez VLAN.
    • Interface – Choisissez l’interface parent : port1.
    • VLAN ID (ID du VLAN) – Spécifiez le VLAN de l’A-End listé pour cette connexion AWS dans le portail Megaport.
    • Role (Rôle) –Sélectionnez Undefined (Non défini).
    • Addressing Mode (Mode d’adressage) –Sélectionnez Manual (Manuel).
    • IP/Netmask (IP/Masque réseau) – Ces valeurs sont disponibles dans les détails de l’interface virtuelle dans la console AWS. L’adresse IP et le masque réseau apparaissent dans le champ Your Peer IP (Votre IP pair).
    • Administrative Access (Accès administratif) - Sélectionnez la manière dont vous souhaitez accéder à cette interface, par exemple HTTPS, PING et SSH.
    • DHCP Server (Serveur DHCP) - Cliquez sur OFF.
      Paramètres de l'interface
  6. Cliquez sur OK.
    La nouvelle interface VLAN apparaît avec votre interface physique port1.

Vous pouvez exécuter une commande execute ping depuis FortiOS pour vérifier la connexion.

Remarque

Vous devez pousser la configuration vers le MVE, ce qui se produit lorsque vous avez configuré AutoUpdate. Si vous ne parvenez pas à établir un ping vers la connexion, accédez à Manage Devices (Gérer les périphériques) dans FortiManager, sélectionnez le MVE et choisissez Refresh Device (Actualiser le périphérique) dans le menu More (Plus). Si vous y êtes invité, sélectionnez AutoUpdate (Mise à jour automatique) pour le statut de configuration.

À ce stade, nous avons créé l’interface et nous devons maintenant créer la session BGP.

  1. Dans FortiManager, allez dans Router > BGP (Routeur > BGP).
    Paramètres BGP

  2. Fournissez les informations suivantes :

    • Local AS (AS local) – Fournissez l’ASN pour la connexion MVE. Utilisez l’ASN BGP à partir des détails de l’interface virtuelle dans la console AWS.
    • Router ID (ID du routeur) – Saisissez l’adresse IP qui apparaît dans le champ Your Peer IP (Votre IP pair) pour les détails de l’interface virtuelle dans la console AWS.
      Paramètres de l'interface
  3. Dans Neighbors (Voisins), cliquez sur +Create New (Créer un nouveau).

  4. Pour le Neighbor IP (IP voisin), ajoutez le Amazon Peer IP (IP de pair Amazon) à partir des détails de l’interface virtuelle dans la console AWS.
  5. Pour Remote ASN (ASN distant), entrez l’ASN côté Amazon.
    Par défaut, il s’agit de 64512.

  6. Cliquez sur OK.

  7. Cliquez sur Apply (Appliquer).
    Le voisin est configuré mais nous devons ajouter les informations d’authentification BGP. L’interface Web ne vous permet pas de définir cela et vous devez utiliser la ligne de commande pour ajouter les détails du BGP.

  8. SSH vers l’instance MVE en utilisant votre fichier de clé privée.
    Par exemple :
    ssh -i ~/.ssh/megaport-mve-instance-1-2048 admin@162.43.143.XX

  9. Utilisez ces commandes pour ajouter un mot de passe pour le voisin BGP.

config router bgp
    config neighbor
        edit "<neighbor ip>"
            set password <auth password>
        next
    end

Étapes de l'interface CLI pour BGP

Validation de votre connexion AWS

Vous pouvez consulter les détails de la connexion, y compris l’état de la connexion, à partir de l’interface CLI avec ces commandes :

  • get system interface – Affiche les détails de configuration et l’état actuel des interfaces du périphérique.
  • get router info bgp neighbor <ip-address> – Affiche les détails de configuration et l’état actuel des voisins BGP.
