Scénarios courants de connectivité multicloud

Ce sujet décrit certains scénarios courants de conception de connectivité utilisant les PortsUn Port est l’interface Ethernet haute vitesse qui se connecte au réseau défini par logiciel (SDN) mondial de Megaport. Les Ports sont disponibles avec des options de vitesse de 1 Gbps, 10 Gbps et 100 Gbps.
Megaport, le Megaport Cloud Router (MCR)Le MCR est un routeur virtuel managé qui établit une connectivité de niveau 3 sur le réseau mondial défini par logiciel (SDN) de Megaport. Les instances de MCR sont préconfigurées dans les principaux hubs (datacenters) de routage mondiaux. Un MCR permet le transfert de données entre des réseaux multicloud ou hybrides, des fournisseurs de services réseau, et des fournisseurs de services cloud.
, et le Megaport Virtual Edge (MVE)Le MVE est une plateforme de virtualisation des fonctions réseau (NFV) à la demande et neutre vis-à-vis des fournisseurs, qui offre une infrastructure virtuelle pour les services réseau à la périphérie du réseau global défini par logiciel (SDN) de Megaport. Les technologies réseau telles que SD-WAN et NGFW sont hébergées directement sur le réseau global de Megaport via le Megaport Virtual Edge.
. Les scénarios vont d’un réseau partiellement protégé simple à un réseau résilient hautement disponible de bout en bout pour le multicloudL’utilisation de multiples services de cloud computing dans une architecture hétérogène unique. Par exemple, une entreprise pourrait utiliser plusieurs fournisseurs de cloud pour les services d’infrastructure (IaaS) et de logiciel (SaaS). L’une des propositions de valeur fondamentales de Megaport est de permettre la connectivité multicloud.
et le cloud hybride.

Pour plus d’informations sur les différents scénarios multicloud et la définition de vos exigences de connectivité, consultez le blog Scénarios de conception pour le multicloud — Principes de diversité et de conception. Vous pouvez également télécharger notre document d’information sur les schémas de réseau multicloud à Schémas de réseau multicloud.

Conseil

Pour vous aider à concevoir votre solution multicloud, vous pouvez télécharger un fichier Visio (VSDX) avec ces scénarios.

Les scénarios vont d’un réseau simplement partiellement protégé à un réseau résilient hautement disponible de bout en bout pour multicloudL’utilisation de multiples services de cloud computing dans une architecture hétérogène unique. Par exemple, une entreprise pourrait utiliser plusieurs fournisseurs de cloud pour les services d’infrastructure (IaaS) et de logiciel (SaaS). L’une des propositions de valeur fondamentales de Megaport est de permettre la connectivité multicloud.
et cloud hybride.

Pour plus d’informations sur les différents scénarios multicloud et définir vos exigences de connectivité, voir le blog Design Scenarios for Multicloud — Diversity and Design Principles. Vous pouvez également télécharger notre livre blanc Multicloud Network Blueprints à Multicloud Network Blueprints.

Conseil

Pour vous aider à architecturer votre solution multicloud, vous pouvez télécharger un fichier Visio (VSDX) avec ces scénarios.

Scénario:
1
2
3
4
5
6
7
8
9
10
11
12
13
Légende

Scénario 1
Multicloud hybride, non redondant. Inclut un seul Port se connectant à chaque CSP.
Conception HA	Non
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui - 1 DC
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Non
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP Équipement réseau Client (sur site) prenant en charge IEEE 802.1ad (Q-in-Q) – Spécifiquement pour Microsoft Azure Note: Si 802.1ad non pris en charge, utilisez le Scénario 3 (MCR).
Megaport Technologie requise		Combien?
Port	Oui	1
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	4 (1 pour chaque CSP)

Scénario 2
Multicloud hybride, non redondant. Inclut des Ports doubles configurés en tant que LAGDécrit diverses méthodes pour utiliser plusieurs connexions réseau parallèles afin d'augmenter le débit au-delà de la limite qu'un seul lien (une connexion) peut atteindre. En général, pour l'agrégation de liens, les Ports physiques doivent résider sur un seul commutateur/routeur. se connectant à chaque CSP dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui - 1 DC
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Non
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP Équipement réseau Client (sur site) prenant en charge IEEE 802.1ad (Q-in-Q) – Spécifiquement pour Microsoft Azure Note: Si 802.1ad non pris en charge, utilisez le Scénario 3 (MCR).
Megaport Technologie requise		Combien?
Port	Oui	2 (en LAG)
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	8 (2 pour chaque CSP)

Scénario 3
Cloud-à-cloud hybride, non redondant. Inclut un MCR comme hub connectant un seul Port dans un DC avec les CSP.
Conception HA	Non
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui - 1 DC
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Non
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP (pour une meilleure sélection de chemin, non obligatoire)
Megaport Technologie requise		Combien?
Port	Oui	1
Megaport Cloud Router (MCR)	Oui	1
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	5 (Incluant 1 pour chaque CSP)

Scénario 4
Multicloud hybride, redondant (lieu unique). Inclut un Port dans chaque zone de diversité se connectant à chaque CSP dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Non
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP Équipement réseau Client (sur site) prenant en charge IEEE 802.1ad (Q-in-Q) – Spécifiquement pour Azure Note: Si 802.1ad non pris en charge, utilisez MCR (Scénario 6).
Megaport Technologie requise		Combien?
Port	Oui	2 (4 en LAG)
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	8 (2 pour chaque CSP)

Scénario 5
Natif Cloud, redondant. Inclut des MCR doubles comme hubs qui connectent les CSP dans une configuration HA sans nécessiter d'infrastructure sur site.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Non
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Non
Prérequis
Aucun requis
Megaport Technologie requise		Combien?
Port	Non
Megaport Cloud Router (MCR)	Oui	2
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	8 (2 pour chaque CSP)

Scénario 6
Cloud-à-cloud hybride, redondant (lieu unique). Inclut des MCR doubles comme hubs connectant un DC avec un Port dans chaque zone de diversité aux CSP dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Non
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP (pour une meilleure sélection de chemin, non obligatoire).
Megaport Technologie requise		Combien?
Port	Oui	2 (4 en LAG)
Megaport Cloud Router (MCR)	Oui	2
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	10 (Incluant 2 pour chaque CSP)

Scénario 7
Multicloud hybride, redondance supplémentaire (lieux ou régions multiples). Inclut un seul Port dans chaque DC se connectant aux CSP dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui - 2 DCs
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Oui
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP Équipement réseau Client (sur site) prenant en charge IEEE 802.1ad (Q-in-Q) – Spécifiquement pour Azure Note:Si 802.1ad non pris en charge, utilisez MCR (Scénario 8).
Megaport Technologie requise		Combien?
Port	Oui	2 (4 en LAG)
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	8 (2 pour chaque CSP)

Scénario 8
Cloud-à-cloud hybride, redondance supplémentaire (lieux ou régions multiples). Inclut des MCR doubles comme hubs qui connectent les DC avec des Ports aux CSP dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Oui
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP (pour une meilleure sélection de chemin, non obligatoire)
Megaport Technologie requise		Combien?
Port	Oui	2
Megaport Cloud Router (MCR)	Oui	2
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	10 (2 pour chaque CSP + 2 optionnels)

Scénario 9
Cloud-à-cloud hybride, redondance supplémentaire (lieux ou régions multiples). Inclut des MCR doubles comme hubs connectant des DC avec des Ports dans différentes zones de diversité aux CSP dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui - 2 DCs
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Oui
Prérequis
Équipement réseau Client (sur site) prenant en charge les ports LX optique 1 Gbps, LR optique 10 Gbps, ou LR4 100 Gbps Équipement réseau Client (sur site) prenant en charge BGP (pour une meilleure sélection de chemin, non obligatoire)
Megaport Technologie requise		Combien?
Port	Oui	4
Megaport Cloud Router (MCR)	Oui	2
Megaport Virtual Edge (MVE)	Non
Virtual Cross Connect (VXC)	Oui	12 (2 pour chaque CSP)

Scénario 10

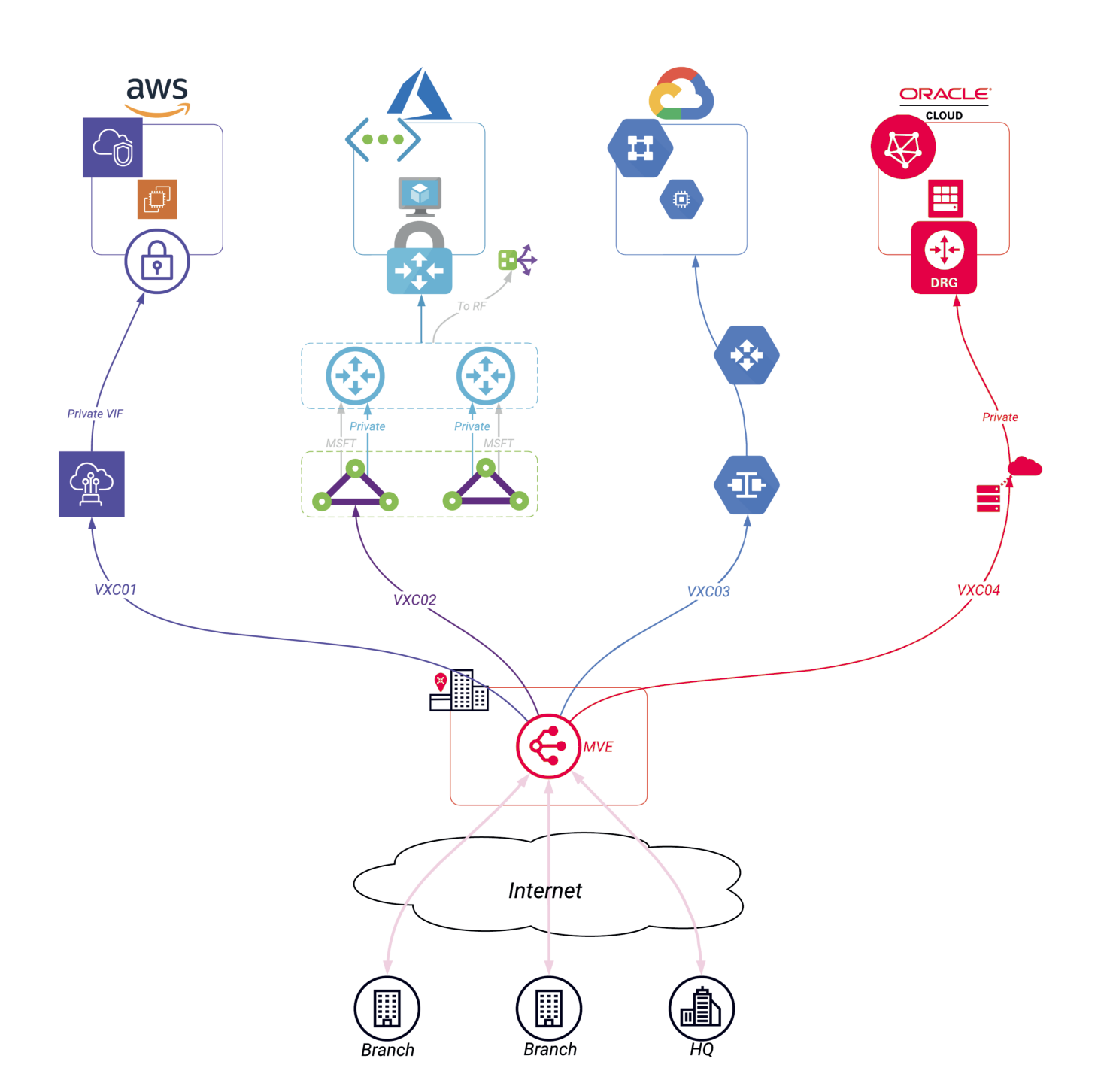

Branche-à-multicloud, non connectée au centre de données, non redondante. Inclut un seul MVE connectant les CSP et les succursales.
Conception HA	Non
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Non
Sur site géographiquement proche des CSP	N/A
Régions diversifiées	Oui
Prérequis
Aucun requis
Megaport Technologie requise		Combien?
Port	Non
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Oui	1
Virtual Cross Connect (VXC)	Oui	4 (1 pour chaque CSP)

Scénario 11

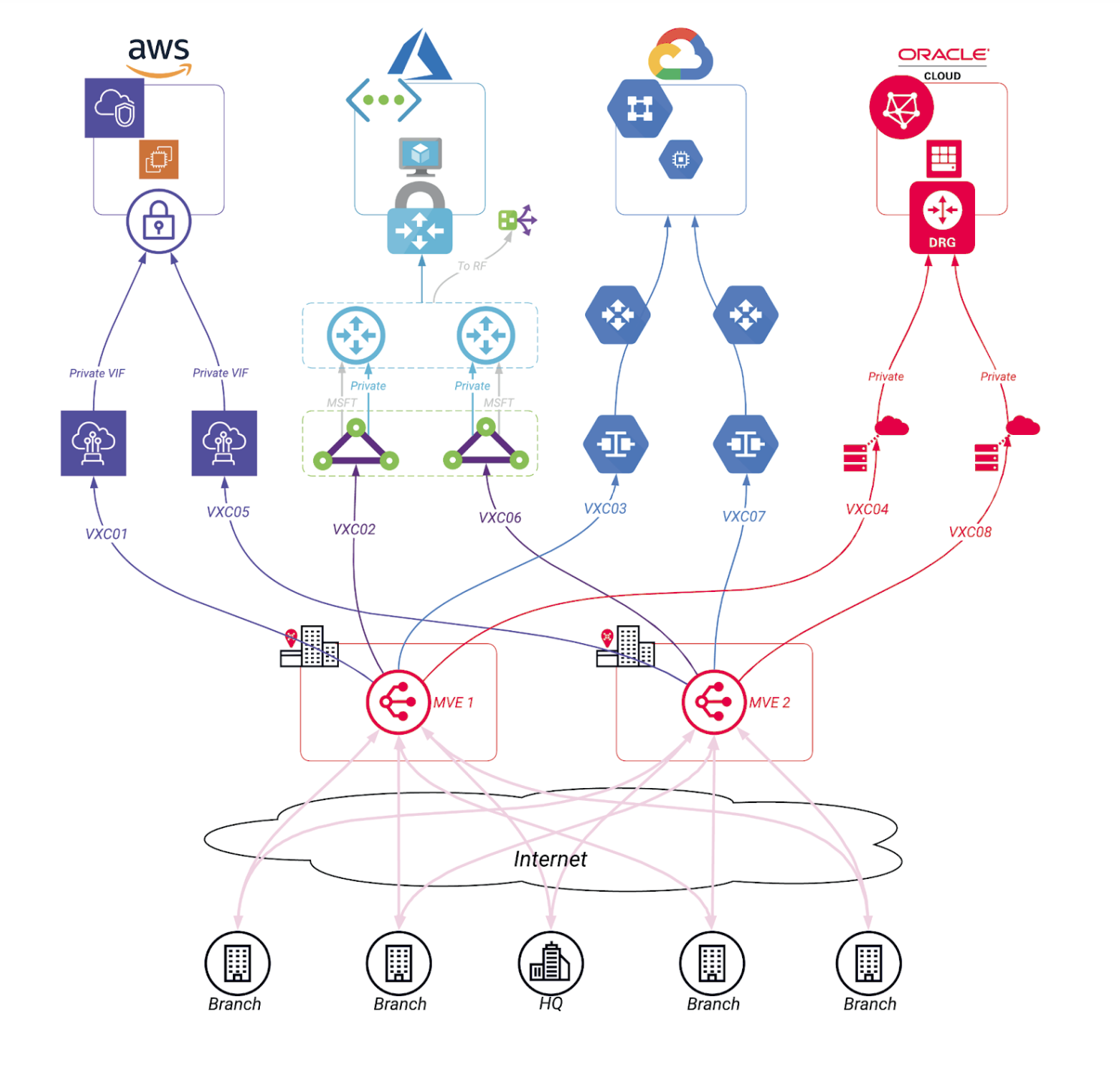

Branche-à-multicloud, non connectée au centre de données, redondante. Inclut deux MVE connectant des CSP et des succursales dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Non
Sur site géographiquement proche des CSP	N/A
Régions diverses	Oui
Prérequis
Aucun requis
Technologie Megaport requise		Combien?
Port	Non
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Oui	2
Virtual Cross Connect (VXC)	Oui	8 (2 pour chaque CSP)

Scénario 12

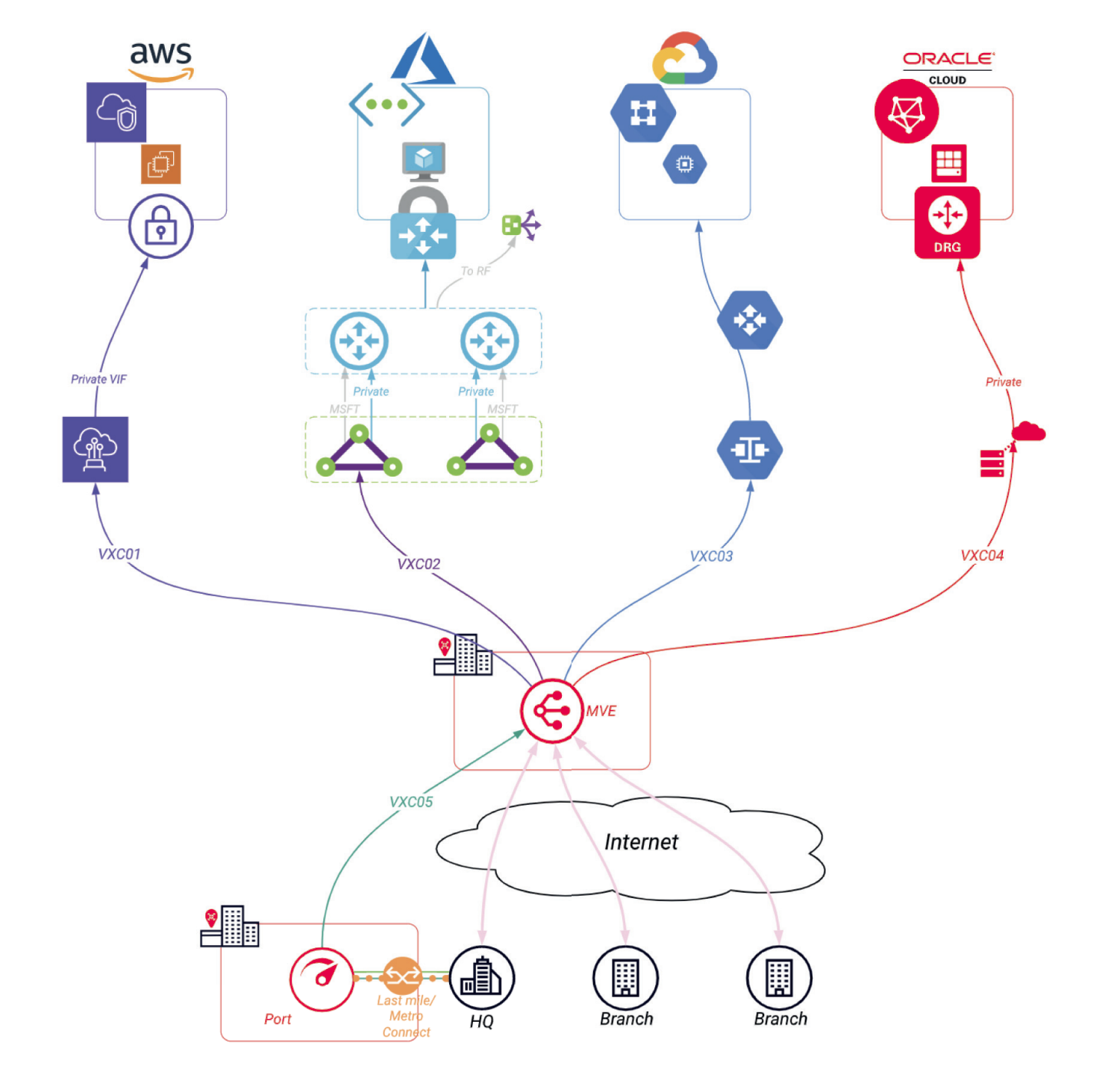

Branchement vers multicloud, connecté au centre de données, non redondant, double sous-couche. Inclut un seul MVE connectant les CSP, les succursales et un centre de données via un Port.
Conception HA	Non
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui - 1 DC
Sur site géographiquement proche des CSP	N/A
Régions diverses	Oui
Prérequis
Le matériel réseau client (sur site) prend en charge les ports LX optique 1 Gbps, LR optique 10 Gbps ou LR4 100 Gbps Le matériel réseau client (sur site) prend en charge BGP (pour une meilleure sélection de chemin, non obligatoire)
Technologie Megaport requise		Combien?
Port	Oui	1
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Oui	1
Virtual Cross Connect (VXC)	Oui	5 (Incluant 1 pour chaque CSP)

Scénario 13

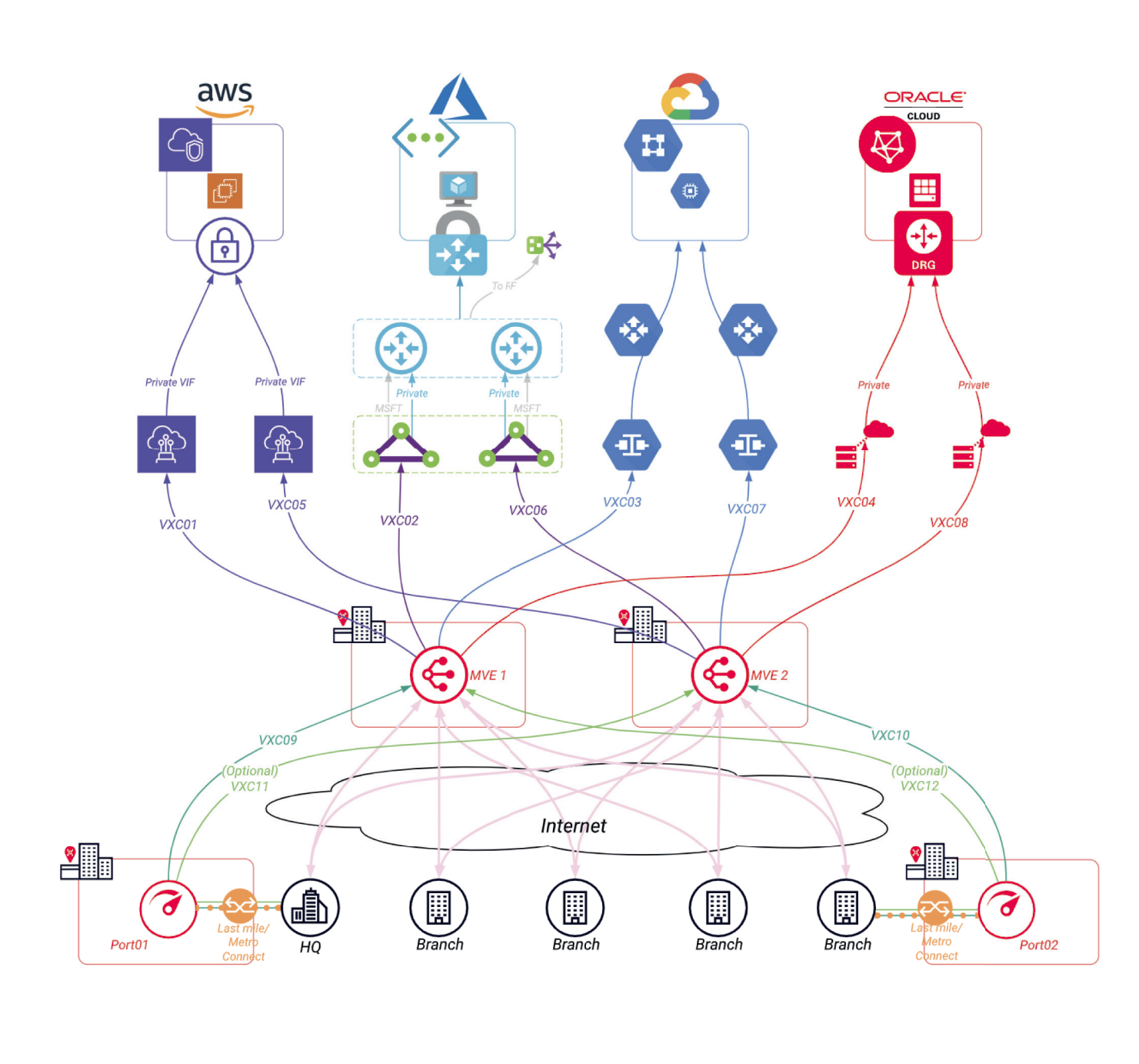

Branchement vers multicloud, connecté au centre de données, redondant, double sous-couche. Inclut deux MVE connectant les CSP, les succursales et les centres de données via des Ports dans une configuration HA.
Conception HA	Oui
Multicloud	Oui
Centre de données sur site (colocation) ou bureau	Oui - 2 DC
Sur site géographiquement proche des CSP	N/A
Régions diverses	Oui
Prérequis
Le matériel réseau client (sur site) prend en charge les ports LX optique 1 Gbps, LR optique 10 Gbps ou LR4 100 Gbps Le matériel réseau client (sur site) prend en charge BGP (pour une meilleure sélection de chemin, non obligatoire)
Technologie Megaport requise		Combien?
Port	Oui	2
Megaport Cloud Router (MCR)	Non
Megaport Virtual Edge (MVE)	Oui	2
Virtual Cross Connect (VXC)	Oui	10 (2 pour chaque CSP + 2 optionnels)

Légende
