Créer un MVE Intégré avec Palo Alto Prisma SD-WAN

Ce sujet décrit comment créer et configurer un Megaport Virtual Edge (MVE) avec Palo Alto Prisma SD-WAN.

Avant de commencer, vous avez besoin de comptes utilisateurs avec des permissions de commande qui donnent accès au Megaport Portal. Vous avez également besoin d’un compte dans la console Strata Cloud Manager pour la gestion des licences.

Pour plus de détails sur la configuration d’un compte Megaport, consultez Création d’un compte.

Conseil

Palo Alto Networks fournit une documentation dans le Guide de l’Administrateur Prisma SD-WAN.

Étapes de base

Cette section résume les étapes de configuration en utilisant le Megaport Portal. Des procédures détaillées suivent ce résumé des étapes de base.

Les étapes de base sont:

Créer une clé de licence Prisma SD-WAN
Obtenir une clé ION et une clé secrète (jeton d’autorisation) de Palo Alto Networks
Entrer les détails du MVE
Commander le Prisma MVE dans le Megaport Portal

Licences

Vous apportez votre propre licence Prisma pour le modèle que vous souhaitez déployer avec MVE. Il est de votre responsabilité de disposer des licences appropriées pour les endpoints créés sur le réseau Megaport.

Pour créer un Palo Alto Networks Prisma MVE dans le Megaport Portal, vous avez également besoin d’une clé ION valide et d’une clé secrète (token d’autorisation) de Palo Alto Networks. Les tokens sont générés via la console Strata Cloud Manager par un administrateur client de Palo Alto Networks. Les tokens peuvent être à usage unique ou à usages multiples, sont valables 96 heures, et seront assignés à l’appliance virtuelle pendant le déploiement.

Pour plus d’informations, voir le Guide de l’administrateur Prisma SD-WAN.

Création d’un MVE dans le Megaport Portal

Lors de la création d’un MVE, sélectionnez un emplacement qui prend en charge le MVE et qui se situe dans une zone métropolitaine compatible avec votre conception réseau. Vous pouvez connecter plusieurs emplacements à un MVE individuel. Pour plus d’informations sur les détails d’emplacement, voir Planifier votre déploiement.

Vous pouvez déployer plusieurs MVE au sein de la même zone métropolitaine pour des raisons de redondance ou de capacité. Dans le cadre du processus de création du MVE, vous créerez également une connexion Megaport Internet.

Pour créer un MVE

Dans le Megaport Portal, allez à la page Services.
Cliquez sur Create MVE.
Sélectionnez le produit Palo Alto Prisma SD-WAN requis.
Sélectionnez la version du logiciel.

Le MVE sera configuré pour être compatible avec cette version de Prisma.
Cliquez sur Suivant.
Spécifiez les détails du MVE:
- Emplacement – Sélectionnez l’emplacement du MVE.

  Choisissez un emplacement géographiquement proche de vos succursales cibles et/ou emplacements sur site.

  Le pays choisi doit être un marché dans lequel vous êtes déjà enregistré.

  Si vous n’avez pas enregistré de marché de facturation à l’emplacement où vous déploierez le MVE, suivez la procédure dans Activation des marchés de facturation.

  Vous pouvez utiliser le champ Rechercher pour trouver le nom du Port, le pays, la ville métropolitaine ou l’adresse de votre Port de destination. Vous pouvez également filtrer par zone de diversité.
- Zone de Diversité – Sélectionnez une zone de diversité.

  Vous pouvez sélectionner soit Rouge, soit Bleu, ou choisir Auto pour que Megaport sélectionne la zone pour vous. La zone de diversité sélectionnée ou allouée sera affichée sur les détails de l’emplacement pendant le reste du provisionnement, et sur la page de résumé à la fin.
  Pour plus d’informations, voir Diversité MVE.
- Taille – Sélectionnez une taille parmi la liste des tailles disponibles. Les tailles disponibles sont surlignées en vert et étiquetées Available. Les tailles supportent différents nombres de connexions simultanées, et les métriques de produit individuel des partenaires varient légèrement.

  Remarque

  Si la taille du MVE que vous souhaitez n’est pas dans la liste, alors il n’y a pas assez de capacité à l’emplacement sélectionné. Vous pouvez soit sélectionner un autre emplacement avec suffisamment de capacité, soit contacter votre gestionnaire de compte pour discuter des exigences.
- Durée Minimale – Sélectionnez Pas de Durée Minimale, 12 Mois, 24 Mois, ou 36 Mois. Les durées plus longues entraînent un tarif mensuel réduit. 12 Mois est sélectionné par défaut. Prenez note des informations à l’écran pour éviter les frais de résiliation anticipée (ETF).

  Activez l’option Renouvellement de la Durée Minimale pour les services d’une durée de 12, 24, ou 36 mois afin de renouveler automatiquement le contrat au même prix réduit et pour la même durée à la fin du contrat. Si vous ne renouvelez pas le contrat, à la fin de la durée, le contrat basculera automatiquement sur un contrat mensuel pour la période de facturation suivante, au même prix, sans remises liées à la durée.

  Pour plus d’informations, voir Tarification et Conditions Contractuelles de MVE.
Cliquez sur Suivant.
Spécifiez les paramètres spécifiques de Prisma:
- Clé ION – Saisissez la clé ION générée à partir du jeton d’autorisation dans le portail Prisma SD-WAN.
- Clé secrète – Saisissez la clé secrète générée à partir du jeton d’autorisation dans le portail Prisma SD-WAN.
- Interfaces Virtuelles (vNICs) – Chaque MVE est configuré par défaut avec des vNICs. Les modèles 3108v, 3104v, et 3102v contiennent quatre vNICs et le modèle 7108v contient trois vNICs par défaut, chacun avec le premier vNIC (vNIC 0) configuré pour l’interface de gestion/contrôleur. Les vNICs restants peuvent être attribués à des rôles tels que WAN Public, WAN, LAN, etc. Pour changer le nom, tapez par-dessus le texte du nom dans la boîte de texte.

  Vous pouvez ajouter un total de cinq vNICs au MVE. Pour plus d’informations, voir Types de connexions vNIC.

  Pour ajouter un vNIC:

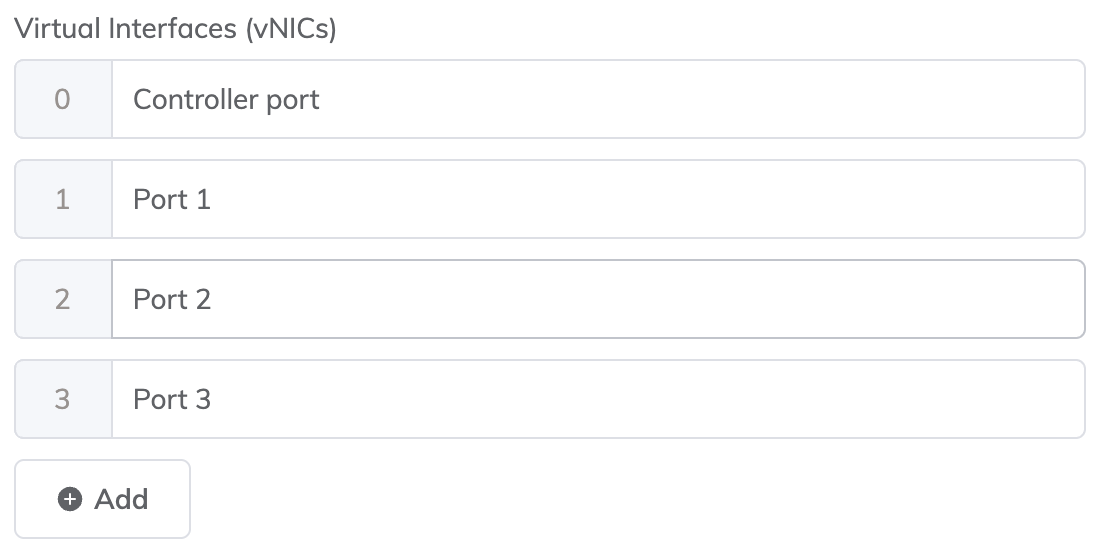

  - Cliquez sur + Ajouter.

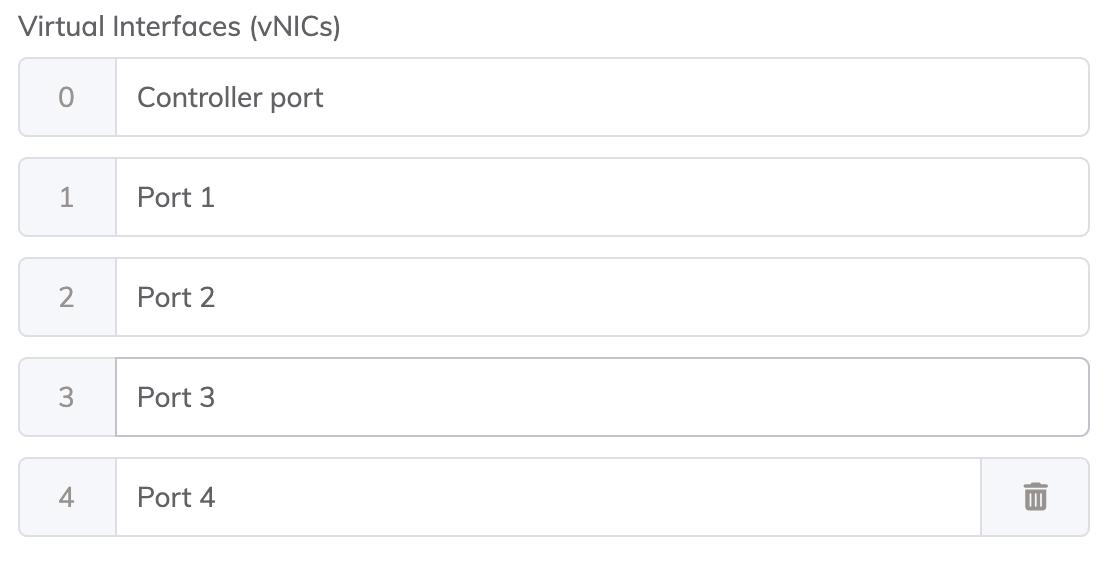

  - Entrez un nom pour le vNIC.
  Remarque

  Si vous souhaitez augmenter ou diminuer le nombre de vNICs sur ce MVE après son déploiement, vous devrez supprimer l’intégralité du MVE et le recréer. Vous ne pouvez pas ajouter ou supprimer des vNICs sur un MVE déployé.
- Megaport Marketplace – Par défaut, chaque service est privé pour votre entreprise et consomme des services du réseau Megaport pour votre propre entreprise, équipe et ressources internes. Lorsqu’il est défini sur privé, le service n’est pas recherché dans le Megaport Marketplace, cependant, d’autres peuvent toujours se connecter à vous en utilisant une clé de service. La visibilité sur le Megaport Marketplace est contrôlée sur votre profil Megaport Marketplace. Pour plus d’informations sur la façon de rendre votre service visible sur le Megaport Marketplace, voir Ajouter des services à votre profil.
Cliquez sur Suivant.
Spécifiez les paramètres optionnels:
- Nom du MVE – Entrez un nom pour le MVE facilement identifiable, surtout si vous envisagez de provisionner plusieurs. Ce nom apparaît dans le Megaport Portal.

  Le nom du MVE est généré automatiquement en fonction du nom de l’emplacement et affiché sur la page de résumé. Vous pouvez le remplacer en saisissant le vôtre.
- Référence du Niveau de Service (facultatif) – Spécifiez un numéro d’identification unique pour votre service Megaport à utiliser à des fins de facturation, tel qu’un numéro de centre de coût, un identifiant client unique, ou un numéro de commande d’achat. Le numéro de référence du niveau de service apparaît pour chaque service dans la section Produit de la facture. Vous pouvez également modifier ce champ pour un service existant.
- Étiquettes de Ressource – Vous pouvez utiliser des étiquettes de ressource pour ajouter vos propres métadonnées de référence à un service Megaport.
  Pour ajouter une étiquette:
  1. Cliquez sur Ajouter des étiquettes.
  2. Cliquez sur Ajouter une nouvelle étiquette.
  3. Entrez les détails dans les champs:
    - Clé – chaîne de longueur maximale 128. Les valeurs valides sont a-z 0-9 _: . / \ -
    - Valeur – chaîne de longueur maximale 256. Les valeurs valides sont a-z A-Z 0-9 _: . @ / + \ - (espace)
  4. Cliquez sur Enregistrer.
  Si vous avez déjà des étiquettes de ressource pour ce service, vous pouvez les gérer en cliquant sur Gérer les étiquettes.

  Avertissement

  Ne jamais inclure d’informations sensibles dans une étiquette de ressource. Les informations sensibles incluent les commandes qui renvoient des définitions d’étiquettes existantes et les informations qui identifieront une personne ou une entreprise.
Confirmez la configuration et les prix sur la page de résumé.

Le tarif mensuel est basé sur l’emplacement et la taille.
Cliquez sur Ajouter MVE.

Vous êtes invité à créer une connexion Megaport Internet. Une connexion Megaport Internet offre une connectivité et permet au MVE de s’enregistrer et de communiquer avec Prisma SD-WAN.

Pour créer la connexion Megaport Internet

Cliquez sur Créer Megaport Internet pour continuer (recommandé), ou cliquez sur Pas maintenant pour provisionner l’accès internet plus tard.

Remarque

MVE nécessite une connectivité à l’internet sur l’interface virtuelle du plan de gestion. Vous pouvez provisionner une connexion Megaport Internet ou configurer une connexion internet tierce en utilisant un VXC privé. Nous vous recommandons vivement de créer une connexion Megaport Internet pour le démarrage et le déploiement initial du MVE afin de vous assurer que le MVE est provisionné et fonctionne correctement.
Sélectionnez le Port cible (le routeur internet).
L’Extrémité-B d’une connexion Megaport Internet peut être n’importe où où le Megaport Internet est disponible.
Vous pouvez utiliser le champ Rechercher pour trouver le nom du Port, le pays, la ville métropolitaine ou l’adresse de votre Port de destination. Vous pouvez également filtrer par zone de diversité.
Cliquez sur Suivant.
Spécifiez les détails de la connexion:
- Nom de la Connexion – Le nom de votre connexion Megaport Internet qui sera affiché dans le Megaport Portal.
- Référence du Niveau de Service (facultatif) – Spécifiez un numéro d’identification unique pour votre service Megaport à utiliser à des fins de facturation, tel qu’un numéro de centre de coût, un identifiant client unique, ou un numéro de commande d’achat. Le numéro de référence du niveau de service apparaît pour chaque service dans la section Produit de la facture. Vous pouvez également modifier ce champ pour un service existant.

  Conseil

  Utilisez les mêmes numéros de référence de niveau de service pour la connexion Megaport Internet et MVE pour aider à identifier la paire correspondante dans votre facture.
- Limite de Débit – La vitesse de votre connexion en Mbps. La limite de débit est configurable à partir de 20 Mbps et peut évoluer jusqu’à plusieurs Gbps ou plus, par incréments de 1 Mbps. Les niveaux de vitesse disponibles peuvent varier en fonction de l’emplacement et du type de service. Vous pouvez changer la vitesse selon vos besoins après avoir créé la connexion Megaport Internet. Les détails de facturation mensuelle apparaissent en fonction de l’emplacement et de la limite de débit.
- État du VXC – Sélectionnez Activé ou Arrêter pour définir l’état initial de la connexion. Pour plus d’informations, voir Arrêter un VXC pour un test de basculement.

  Remarque

  Si vous sélectionnez Arrêter, le trafic ne circulera pas via ce service et il se comportera comme s’il était en panne sur le réseau Megaport. La facturation pour ce service restera active et vous serez toujours facturé pour cette connexion.
- vNIC de l’Extrémité-A - Spécifiez un vNIC dans la liste déroulante. La liste montre les vNICs qui ont été créés avec le MVE.
- VLAN Préféré de l’Extrémité-A (optionnel) – Spécifiez un ID VLAN inutilisé pour cette connexion. Ce doit être un ID VLAN unique sur ce MVE et peut aller de 2 à 4093. Si vous spécifiez un ID VLAN déjà utilisé, le système affichera le prochain numéro VLAN disponible. L’ID VLAN doit être unique pour procéder à la commande. Si vous ne spécifiez pas de valeur, Megaport en assignera un.
  Alternativement, vous pouvez cliquer sur Untag. Cette sélection supprime le balisage VLAN pour cette connexion et elle sera configurée sans un ID VLAN.
- Durée Minimale – Sélectionnez Pas de Durée Minimale, 12 Mois, 24 Mois, ou 36 Mois. Les durées plus longues entraînent un tarif mensuel réduit. 12 Mois est sélectionné par défaut. Prenez note des informations à l’écran pour éviter les frais de résiliation anticipée (ETF).

  Activez l’option Renouvellement de la Durée Minimale pour les services d’une durée de 12, 24, ou 36 mois afin de renouveler automatiquement le contrat au même prix réduit et pour la même durée à la fin du contrat. Si vous ne renouvelez pas le contrat, à la fin de la durée, le contrat basculera automatiquement sur un contrat mensuel pour la période de facturation suivante, au même prix, sans remises liées à la durée.

  Pour plus d’informations, voir Tarification et Conditions Contractuelles de Megaport Internet et Facturation VXC, Megaport Internet, et IX.
- Étiquettes de Ressource – Vous pouvez utiliser des étiquettes de ressource pour ajouter vos propres métadonnées de référence à un service Megaport.
  Pour ajouter une étiquette:
  1. Cliquez sur Ajouter des étiquettes.
  2. Cliquez sur Ajouter une nouvelle étiquette.
  3. Entrez les détails dans les champs:
    - Clé – chaîne de longueur maximale 128. Les valeurs valides sont a-z 0-9 _: . / \ -
    - Valeur – chaîne de longueur maximale 256. Les valeurs valides sont a-z A-Z 0-9 _: . @ / + \ - (espace)
  4. Cliquez sur Enregistrer.
  Si vous avez déjà des étiquettes de ressource pour ce service, vous pouvez les gérer en cliquant sur Gérer les étiquettes.

  Avertissement

  Ne jamais inclure d’informations sensibles dans une étiquette de ressource. Les informations sensibles incluent les commandes qui renvoient des définitions d’étiquettes existantes et les informations qui identifieront une personne ou une entreprise.
Cliquez sur Suivant pour poursuivre vers le résumé des détails de la connexion.
Cliquez sur Ajouter un VXC pour commander la connexion.
Cliquez sur Vérifier la Commande dans la section Services Configurés.
Si vous avez un code promotionnel, cliquez sur Ajouter un code promo, entrez-le, puis cliquez sur Ajouter le code.
Cliquez sur Commander Maintenant.

La commande MVE met en service l’appliance et attribue les adresses IP du SDN de Megaport. Le provisionnement de MVE prend seulement quelques minutes à compléter. Le processus de provisionnement met en place un Palo Alto Prisma SD-WAN.

Configuration du MVE dans Strata Cloud Manager

Après avoir créé le MVE, vous devez configurer l’appareil dans Strata Cloud Manager. Dans Strata Cloud Manager, effectuez les tâches de configuration suivantes.

Pour plus de détails sur ces tâches, consultez la documentation Strata Cloud Manager.

Revendiquer l’appareil
Assigner l’appareil au site du centre de données
Définir le site du centre de données en mode de contrôle – Ceci vous permet de configurer les fonctionnalités de routage pour l’appareil.
Nommer l’appareil – Comme pratique recommandée, nommez l’appareil de la même façon que le MVE dans le Megaport Portal.

Prochaines étapes

Une fois que le MVE est provisionné avec le statut Actif, l’étape suivante consiste à connecter un VXC à un Fournisseur de Services Cloud (CSP), un port local ou un réseau tiers. Vous pouvez éventuellement connecter un Port physique au MVE via un VXC privé ou vous connecter à un fournisseur de services dans le Megaport Marketplace.

Pour plus d’informations, voir Créer un VXC.
