Creación de conexiones privadas de Megaport para dispositivos Juniper MX y EX

Este tema describe cómo crear una conexión privada punto a punto entre un dispositivo Juniper MX y un dispositivo Juniper EX en la red de Megaport.

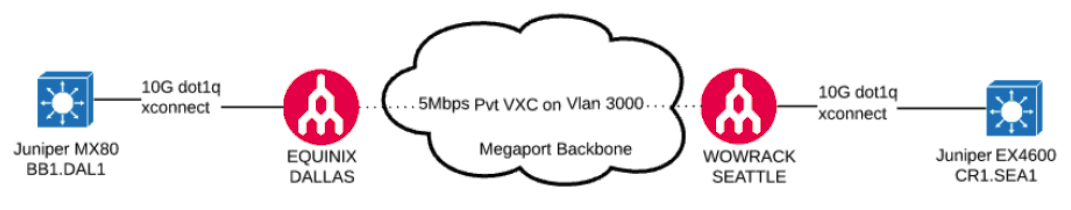

Topología

Topología de dispositivos Juniper

Requisitos previos

Antes de continuar, asegúrese de contar con lo siguiente:

Un Port establecido en dos ubicaciones con estado Live, conectado con Virtual Cross Connect totalmente aprovisionados (VXCs). Si aún no ha creado un Port, consulte Creación de un Port.
Conmutadores de Capa 2 o Capa 3 en cada extremo que terminen las conexiones físicas.
Trunking 802.1Q habilitado en los dos enlaces que conectan con Megaport.

Implementación de un VXC privado

Esta sección describe el proceso de configuración en el lado de Megaport, usando el Megaport Portal.

Para implementar un VXC privado

En el Megaport Portal, vaya a la página Services (Servicios) y seleccione el Port A-End de origen.
Haga clic en +Connection (Añadir conexión).
Haga clic en Private VXC (VXC privada).
Seleccione el Port de destino (el B-End).
Haga clic en Next (Siguiente).
Especifique los detalles de la conexión:
- Connection Name (Nombre de la conexión) – El nombre de su VXC que se mostrará en el Megaport Portal. Especifique un nombre para el VXC que sea fácilmente identificable. Puede cambiar el nombre más adelante, si lo desea.
- Service Level Reference (Referencia de nivel de servicio) (opcional) – Especifique un número de identificación único para su servicio de Megaport que se utilizará con fines de facturación, como un número de centro de costos, un ID de cliente único o un número de orden de compra. El número de referencia de nivel de servicio aparece para cada servicio en la sección Producto de la factura. También puede editar este campo para un servicio existente.
- Rate Limit (Límite de velocidad) – La velocidad de su conexión en Mbps. Se muestra la velocidad máxima. La velocidad máxima disponible está limitada por el menor de los puertos de origen o de destino.
- VXC State (Estado del VXC) – Seleccione Enabled (Habilitado) o Shut Down (Apagar) para definir el estado inicial de la conexión. Para obtener más información, consulte Apagar un VXC para pruebas de conmutación por error.

  Nota

  Si selecciona Shut Down (Apagar), el tráfico no circulará a través de este servicio y se comportará como si estuviera caído en la red de Megaport. La facturación de este servicio permanecerá activa y se le seguirá cobrando por esta conexión.
- Preferred A-End VLAN (VLAN preferida de A-End) – Especifique la etiqueta VLAN 802.1Q para esta conexión que recibirá a través de la VLAN de A-End.
- Preferred B-End VLAN (VLAN preferida de B-End) – Especifique la etiqueta VLAN 802.1Q para esta conexión que recibirá a través de la VLAN de B-End.

  Las etiquetas VLAN en cada extremo no tienen que ser iguales. Este ejemplo usa VLAN 3000 en cada extremo de la conexión de transporte entre Dallas y Seattle.
- Minimum Term (Plazo mínimo) – Seleccione Sin plazo mínimo, 12 meses, 24 meses, 36 meses, 48 meses o 60 meses. Los plazos más largos se traducen en una tarifa mensual más baja. 12 meses está seleccionado de forma predeterminada. Tenga en cuenta la información en la pantalla para evitar cargos por terminación anticipada (ETF).

  Habilite la opción Renovación del plazo mínimo para servicios con un plazo de 12, 24, 36, 48 o 60 meses para renovar automáticamente el contrato al mismo precio con descuento y con la misma duración del plazo al finalizar el contrato. Si no renueva el contrato, al final del plazo, el contrato pasará automáticamente a un contrato mes a mes para el siguiente período de facturación, al mismo precio, sin descuentos por plazo.

  Para obtener más información, consulte Precios y términos del contrato de VXC y Facturación de VXC, Megaport Internet, e IX.
- Resource Tags (Etiquetas de recursos) – Puede usar etiquetas de recursos para añadir sus propios metadatos de referencia a un servicio de Megaport.
  Para añadir una etiqueta:
  1. Haga clic Add Tags (Añadir etiquetas).
  2. Haga clic Add New Tag (Añadir nueva etiqueta).
  3. Introduzca los detalles en los campos:
    - Key (Clave) – cadena de longitud máxima 128. Los valores válidos son a-z 0-9 _ : . / \ -
    - Value (Valor) – cadena de longitud máxima 256. Los valores válidos son a-z A-Z 0-9 _ : . @ / + \ - (espacio)
  4. Haga clic Save (Guardar).
  Si ya tiene etiquetas de recursos para ese servicio, puede administrarlas haciendo clic en Manage Tags (Administrar etiquetas).

  Advertencia

  Nunca incluya información confidencial en una etiqueta de recurso. La información confidencial incluye comandos que devuelven definiciones de etiquetas existentes e información que identificará a una persona o a una empresa.
Haga clic en Add VXC (Añadir VXC) para guardar el VXC.
Haga clic en Review Order (Revisar pedido) y continúe con el proceso de pedido.

Cuando el VXC esté aprovisionado, puede verlo en la página de Servicios de Portal.

Ahora que la parte de Megaport de la configuración está completa, debe configurar los dispositivos Juniper en cada extremo del circuito.

Configuración de los dispositivos Juniper en cada extremo del circuito

El ejemplo usa una unidad máxima de transmisión (MTU) admitida de 9100 en el puerto troncal. La MTU es opcional. Vea los resultados de diferentes configuraciones de MTU en Pruebas de la configuración de MTU.

Para configurar los dispositivos Juniper

Configure el router Juniper MX80 ubicado en Dallas de esta manera:

set bridge-domains VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-1/1/0 description "MP1-10G L2 Port"
set interfaces xe-1/1/0 vlan-tagging
set interfaces xe-1/1/0 mtu 9100
set interfaces xe-1/1/0 unit 3000 description MP-DAL-SEA
set interfaces xe-1/1/0 unit 3000 vlan-id 3000
set interfaces xe-1/1/0 unit 3000 family inet address 10.10.1.1/30

Configure el dispositivo Juniper EX4600 ubicado en Seattle de esta manera:

set vlans VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-0/0/46 description "Megaport SEA-10G"
set interfaces xe-0/0/46 vlan-tagging
set interfaces xe-0/0/46 mtu 9100
set interfaces xe-0/0/46 unit 3000 description MP-DAL-SEA
set interfaces xe-0/0/46 unit 3000 vlan-id 3000
set interfaces xe-0/0/46 unit 3000 family inet address 10.10.1.2/30

Pruebas de la configuración de MTU - Dallas a Seattle

Esta sección muestra cómo funcionan diferentes configuraciones de MTU en la configuración de Dallas a Seattle.

Usando MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9054: Correcto

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms

Pruebas de la configuración de MTU - Seattle a Dallas

Esta sección muestra cómo funcionan diferentes configuraciones de MTU en la configuración de Seattle a Dallas.

Usando MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9054: Correcto

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms
