Creación de un MCR VXC

Con un Megaport Cloud Router (MCR) configurado, puede añadir un Virtual Cross Connect (VXC) a un CSP, a un puerto local o a una red de terceros. De forma opcional, puede conectar un Port físico al MCR mediante un VXC privado o conectarse a un proveedor de servicios en el Megaport Marketplace.

Un VXC es un circuito de Capa 2 punto a punto entre dos extremos que se asigna con un ID de VLAN en cada extremo. Puede solicitar VXCs para alcanzar cualquier destino en la red de Megaport igual que los VXCs usados con los Ports físicos. Puede conectar hasta 25 VXCs por MCR.

Nota

El tipo de destino objetivo del VXC determina el tipo de Peering. El tipo de Peering determina qué rutas se anuncian. Para obtener más información, consulte Anuncio de rutas de MCR.

Para crear y conectar un VXC

  1. Inicie sesión en el Megaport Portal, seleccione Services (Servicios), luego seleccione el MCR.
    Si aún no ha creado un MCR, consulte Creación de un MCR.

  2. Si esta es la primera conexión para el MCR, haga clic en el mosaico que coincida con el tipo de VXC. El mosaico es un acceso directo a la página de configuración.
    Como alternativa, haga clic en +Connection (Añadir conexión) y seleccione un tipo de destino: VXC tiles

  3. Haga clic en Next (Siguiente).

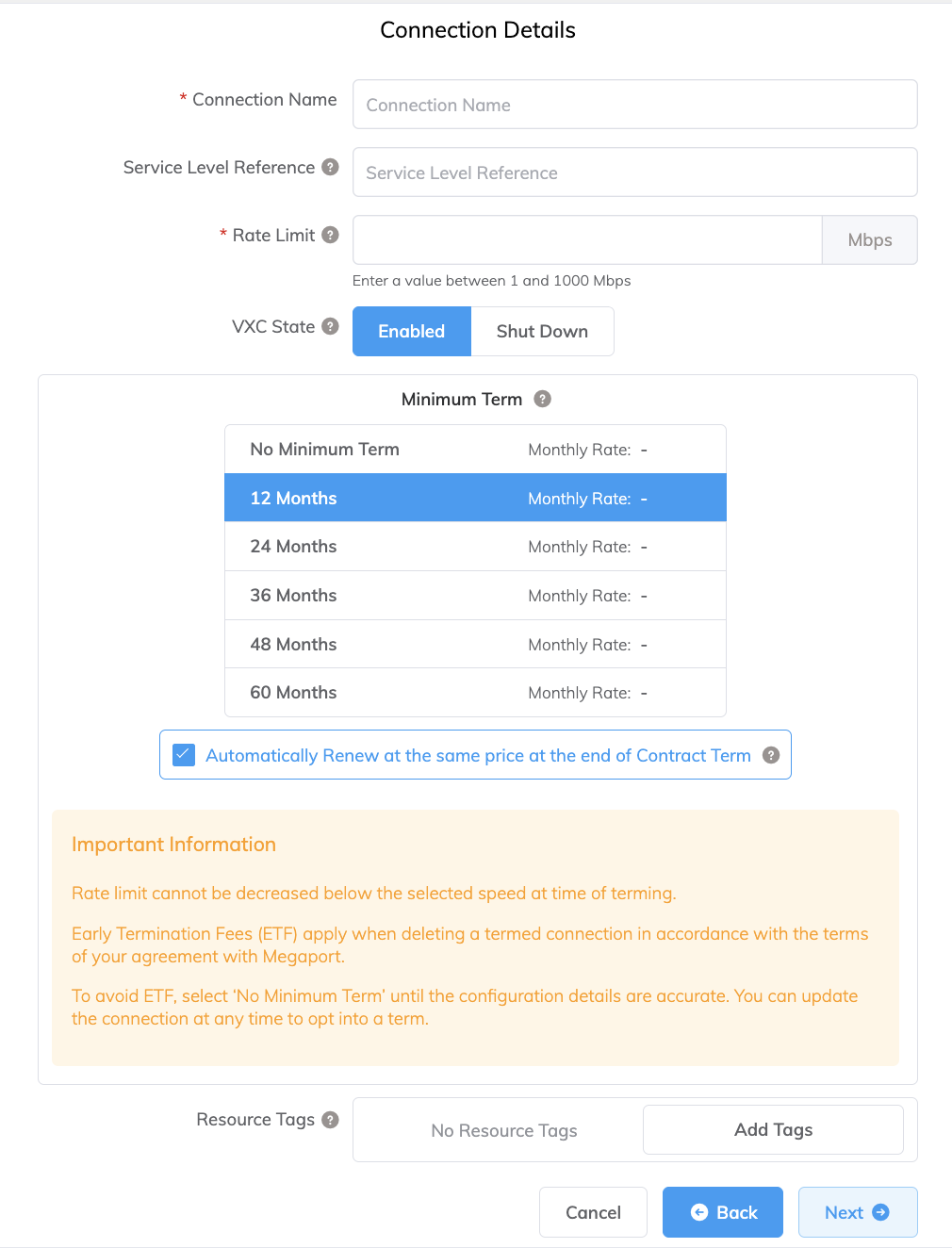

  4. Especifique los detalles de la conexión:

    • Connection Name (Nombre de la conexión) – El nombre de su VXC que se mostrará en el Megaport Portal.

    • Service Level Reference (Referencia de nivel de servicio) (opcional) – Especifique un número de identificación único para su servicio de Megaport que se utilizará con fines de facturación, como un número de centro de costos, un ID de cliente único o un número de orden de compra. El número de referencia de nivel de servicio aparece para cada servicio en la sección Producto de la factura. También puede editar este campo para un servicio existente.

    • Rate Limit (Límite de velocidad) – La velocidad de su conexión en Mbps. Especifique un límite de velocidad que no exceda el límite de velocidad total para el MCR. Reserve suficiente ancho de banda para cualquier conexión que pueda añadir más adelante.

    • VXC State (Estado del VXC) – Seleccione Enabled (Habilitado) o Shut Down (Apagar) para definir el estado inicial de la conexión. Para obtener más información, consulte Apagar un VXC para pruebas de conmutación por error.

      Nota

      Si selecciona Shut Down (Apagar), el tráfico no fluirá a través de este servicio y se comportará como si estuviera caído en la red de Megaport. La facturación de este servicio seguirá activa y se le seguirá cobrando por esta conexión.

    • Preferred B-End VLAN (VLAN preferida del extremo B) – Especifique la etiqueta VLAN 802.1q para esta conexión que recibirá a través de la VLAN del extremo B. Este campo se mostrará si la configuración requiere esta información.

    • Minimum Term (Plazo mínimo) – Seleccione Sin plazo mínimo, 12 meses, 24 meses, 36 meses, 48 meses o 60 meses. Los plazos más largos se traducen en una tarifa mensual más baja. 12 meses está seleccionado de forma predeterminada. Tenga en cuenta la información en la pantalla para evitar cargos por terminación anticipada (ETF).

      Habilite la opción Renovación del plazo mínimo para servicios con un plazo de 12, 24, 36, 48 o 60 meses para renovar automáticamente el contrato al mismo precio con descuento y con la misma duración del plazo al finalizar el contrato. Si no renueva el contrato, al final del plazo, el contrato pasará automáticamente a un contrato mes a mes para el siguiente período de facturación, al mismo precio, sin descuentos por plazo.

      Para obtener más información, consulte Precios y términos de contrato de VXC y Facturación de VXC, Megaport Internet, e IX.

    • Resource Tags (Etiquetas de recursos) – Puede usar etiquetas de recursos para añadir sus propios metadatos de referencia a un servicio de Megaport.
      Para añadir una etiqueta:

      1. Haga clic Add Tags (Añadir etiquetas).
      2. Haga clic Add New Tag (Añadir nueva etiqueta).
      3. Introduzca los detalles en los campos:
        • Key (Clave) – cadena de longitud máxima 128. Los valores válidos son a-z 0-9 _ : . / \ -
        • Value (Valor) – cadena de longitud máxima 256. Los valores válidos son a-z A-Z 0-9 _ : . @ / + \ - (espacio)
      4. Haga clic Save (Guardar).

      Si ya tiene etiquetas de recursos para ese servicio, puede administrarlas haciendo clic en Manage Tags (Administrar etiquetas).

      Advertencia

      Nunca incluya información confidencial en una etiqueta de recurso. La información confidencial incluye comandos que devuelven definiciones de etiquetas existentes e información que identificará a una persona o a una empresa.

    Añadir detalles de VXC

  5. Haga clic en Next (Siguiente).
    Aparece la página Detalles de la conexión del extremo A de MCR. Para cada VXC conectado a un MCR, puede configurar una o más interfaces, direcciones IP, conexiones BGP, listas de filtros de paquetes y rutas estáticas. La mayoría de los VXCs usarán una interfaz; sin embargo, puede configurar múltiples interfaces habilitando una conexión Q-in-QLa tunelización 802.1Q (también conocida como Q-in-Q o 802.1ad) es una técnica utilizada por proveedores de Capa 2 del modelo OSI para clientes. 802.1ad admite tanto una etiqueta interna como una externa mediante la cual la externa (a veces llamada S-tag de proveedor de servicios) puede eliminarse para exponer las etiquetas internas (C-tag o de cliente) que segmentan los datos.
     y especificando una etiqueta VLAN interna para cada interfaz. Cada ID de VLAN debe ser único y puede añadir hasta cinco IDs de VLAN.

    Nota

    La página Detalles de la conexión del extremo A de MCR no se muestra durante la creación de VXC de MCR en algunas situaciones y depende del destino del VXC. La configuración del VXC de MCR se autoconfigurará en estas situaciones. Si está creando una clave de servicio de un solo uso en un MCR, la configuración no se autoconfigura y la página se mostrará. Para obtener información sobre cómo configurar los detalles de la conexión cuando se autoconfiguran, consulte Configurar un MCR.

    Configuración del extremo A de MCR

  6. Si es necesario, haga clic en Enable Q-in-Q (Habilitar Q-in-Q) para habilitar múltiples interfaces y haga clic en + Add Interface (Añadir interfaz) para añadir una interfaz adicional.

  7. Introduce una descripción para la conexión.

  8. Introduce una o más direcciones IP de la interfaz y máscaras de subred para configurar en la interfaz del extremo A.

  9. (Opcional) Selecciona una dirección IPv4 de origen de NAT en la lista desplegable Network Address Translation (NAT) (Traducción de direcciones de red (NAT)).
    Todos los paquetes que salgan de esta interfaz tendrán su NAT de origen reescrito a esta dirección.

    Traducción de direcciones de red (NAT)La traducción de direcciones de red (NAT) es el proceso que traduce las direcciones IP privadas no registradas utilizadas en la red interna privada de una organización en una única dirección IP pública registrada antes de que los paquetes se envíen a una red externa. NAT permite que las redes IP privadas utilicen internet y la nube.
     permite flexibilidad al diseñar un escenario escalable y seguro de múltiples proveedores, multicloud o de cloud híbrida. El NAT de origen traduce la dirección IP de origen de un paquete que sale del MCR. Cuando asignas una dirección IP de NAT en MCR, todos los paquetes que salen de la interfaz usan esa dirección IP como su dirección IP de origen. Habilita esta función cuando se requiera NAT para una conexión; por ejemplo, cuando necesites traducir varias direcciones IP privadas en una única dirección IP pública para cumplir los requisitos del Proveedor de servicios en la nube (CSP).

    Para obtener más información sobre cómo MCR realiza NAT para admitir tipos de Peering público con proveedores de servicios en la nube, consulta Cómo MCR realiza NAT.

  10. (Opcional) Introduce un valor de MTU de IP (Unidad máxima de transmisión)La MTU de IP (Unidad Máxima de Transmisión) se refiere al tamaño máximo (en bytes) de un paquete IP que puede enviarse a través de una interfaz de red (VXC). Los paquetes jumbo son más grandes que el estándar de 1500 bytes (MTU), y normalmente se utilizan en redes de alto rendimiento para reducir la sobrecarga y mejorar la eficiencia.
     (en bytes) para el VXC.
    El MTU de IP puede variar de 1280 a 9070 (9074 si Q-in-Q está deshabilitado). El valor predeterminado es 1500.
    Para obtener más información, consulta Funciones avanzadas de VLAN y enrutamiento de MCR y Uso de IPsec con MCR.

  11. (Opcional) Si IPsec está habilitado en tu MCR, puedes configurar túneles IPsec.
    Haga clic en + Add IPsec Tunnel Interface (Añadir interfaz de túnel IPsec).
    Añada los detalles del túnel IPsec:

    • Description (Descripción) – Introduzca una descripción del túnel IPsec para su referencia.
    • Source IP Address (Dirección IP de origen) – Haga clic en el cuadro y seleccione la dirección en la lista desplegable.
      Esta es una lista de direcciones IP de interfaz definidas en este VXC.
    • Destination IP Address (Dirección IP de destino) – Añada la dirección IP de destino.
      La dirección IP de destino del túnel no debe ser una dirección IP configurada en el mismo MCR.
    • Pre-shared key (Clave precompartida) – Añada una clave que sea común tanto para el iniciador como para el respondedor de IKE2 (Internet Key Exchange versión 2). La longitud debe estar entre 8 y 100 caracteres.
    • Start Action (Acción de inicio) – Seleccione activo o pasivo. Pasivo indica que el MCR local es un respondedor IPsec que espera que el remoto realice la iniciación de IKE2.
    • Phase 1 Lifetime (Tiempo de vida de la Fase 1) – Introduzca un valor entre 300 y 604800 segundos. Este es el tiempo de vida de la sesión de IKE2 en segundos. El valor predeterminado es 28800 segundos (8 horas). Cuando expire, se producirá una renegociación de claves.
    • Phase 2 Lifetime (Tiempo de vida de la Fase 2) – Introduzca un valor entre 300 y 604800 segundos. Este es el tiempo de vida en segundos de la Asociación de Seguridad IPsec (SA). El valor debe ser menor que el phase1Lifetime. El valor predeterminado es 3600 segundos (1 hora). Cuando expire, se producirá una renegociación de claves.
      Detalles de configuración de IPsec

  12. Introduce cualquier detalle específico del tipo de VXC.

  13. Haga clic en Next (Siguiente).

  14. Configure el extremo B.
    Los requisitos variarán según el destino o el proveedor.

  15. Haga clic en Next (Siguiente).
    Aparece la página Resumen.

    Resumen de MCR VXC

  16. Revise los detalles del Resumen.
    Haga clic en cada flecha hacia abajo para ver los detalles de configuración del extremo A y extremo B.

  17. Haga clic en Add VXC (Añadir VXC).

  18. Haga clic en Review Order (Revisar pedido).

  19. Haga clic en Order Now (Realizar pedido).
