Creación de un MVE integrado con Aruba manualmente
Este tema describe cómo crear y configurar manualmente un Megaport Virtual Edge (MVE) con Aruba EdgeConnect SD-WAN. Antes de empezar, necesita cuentas de usuario con permisos de pedido que proporcionen acceso al Portal de Megaport y a Aruba.
Para obtener más detalles sobre como configurar una cuenta de Megaport, consulte Creación de una cuenta.
Para obtener más detalles sobre cómo crear un MVE integrado con Aruba utilizando una etiqueta del sistema, consulte Creación de un MVE utilizando una etiqueta del sistema.
Consejo
Aruba proporciona documentación sobre su producto SD-WAN, incluidos Orchestrator y las conexiones en la nube, en Aruba (SilverPeak) Documentation Library.
Pasos básicos
Esta sección proporciona una descripción general de los pasos de configuración en Aruba Orchestrator y el Portal de Megaport. Los pasos básicos son:
- Obtenga una licencia de Aruba.
- Cree el MVE de Aruba en el Portal de Megaport.
- Vea la asignación de la dirección IP pública del MVE en el Portal de Megaport.
- Configure el Aruba EdgeConnect (EC-V) en Aruba Orchestrator.
- Aplique la licencia al EC-V.
En las siguientes secciones se ofrecen detalles.
Licencias
Antes de crear un MVE en el Portal de Megaport, debe comprar una licencia válida de EdgeConnect SD-WAN de Aruba. El portal de Aruba Cloud gestiona todas las licencias.
Creación de un MVE en el Portal de Megaport
Antes de crear un MVE en el Portal de Megaport hay que determinar la mejor ubicación, - una que admita el MVE y esté en el área metropolitana más compatible. Puede conectar varias ubicaciones a un MVE individual. Para obtener más detalles sobre la ubicación, consulte Planificación de la implementación.
Puede implementar varios MVE en la misma área metropolitana por motivos de redundancia o capacidad.
Para crear un MVE
- Desde el Megaport Portal, vaya a la página Services (Servicios).
-
Haga clic en Create MVE (Crear MVE).
-
Seleccione la ubicación del MVE.
Seleccione una ubicación geográficamente cercana a su sucursal objetivo o a sus instalaciones.
El país que elija debe ser un mercado en el que ya se haya registrado.
Si no ha registrado un mercado de facturación en la ubicación en la que implementará el MVE, siga el procedimiento de Habilitación de mercados de facturación.
Para buscar un mercado local en la lista, introduzca un país en el filtro de países o información de la región metropolitana en el filtro de búsqueda.
-
Haga clic en Next (Siguiente).
-
Seleccione Aruba EC-V y la versión de software.
MVE requiere Aruba Orchestrator versión 9 o posterior. Si crea un MVE con una versión anterior de EC-V, debe actualizarlo inmediatamente a la versión 9. -
Especifique los detalles del MVE:
-
MVE Name (Nombre del MVE) – Especifique un nombre para el MVE que sea fácilmente identificable, sobre todo si quiere aprovisionar más de uno. Este nombre aparecerá en el Portal de Megaport.
-
Size (Tamaño) – Seleccione un tamaño en la lista desplegable. La lista muestra todos los tamaños que coinciden con la capacidad de la CPU en la ubicación seleccionada. Los tamaños admiten un número variable de conexiones simultáneas, y las métricas de los productos individuales de los socios varían ligeramente. Para obtener más detalles sobre el tamaño, consulte Planificación de la implementación.
Nota
Las cuentas gestionadas por los socios pueden asociar una oferta de socio a un servicio con una suscripción mínima de 12 meses. Para conocer más detalles, consulte Asociar un acuerdo con un servicio.
-
Período de vigencia mínimo – Seleccione No Minimum Term (Sin período de vigencia mínimo) para pagar por uso, o un período de vigencia de 12, 24 o 36 meses. Los períodos de vigencia más largos generan una tarifa mensual más baja. De forma predeterminada, se seleccionará un período de vigencia de 12 meses.
Nota
Los socios y las cuentas gestionadas por socios seleccionan suscripciones de MVE en lugar de condiciones del contrato de MVE.
Para conocer los detalles de los períodos de vigencia del contrato, consulte Precios y períodos de vigencia del contrato de MVE.
-
Service Level Reference (Referencia de Nivel de Servicio) (opcional) – Especifique un número de identificación único para el MVE que se utilizará con fines de facturación, como un número de centro de costes o un ID de cliente único. El número de referencia del nivel de servicio aparece para cada servicio en la sección Producto de la factura. También puede editar este campo para un servicio existente.
-
Orchestrator Account Name (Nombre de la Cuenta de Orchestrator) – Introduzca el nombre de la cuenta de Aruba Orchestrator. Para ver el nombre de su cuenta, inicie sesión en Orchestrator y seleccione Orchestrator > Licensing (Licencias) | Cloud Portal (Portal de Cloud).
-
Account Key (Clave de Cuenta) – Introduzca la clave de la cuenta de Aruba Orchestrator. La clave está vinculada al nombre de cuenta. Para ver la clave de su cuenta, inicie sesión en Orchestrator y seleccione Orchestrator > Licensing (Licencias) | Cloud Portal (Portal de Cloud). Si la clave no está visible en Orchestrator, haga clic en Generate Account Key (Generar Clave de Cuenta).
-
System Tag (Etiqueta del Sistema) (opcional) – Las etiquetas del sistema de Aruba Orchestrator y las plantillas de preconfiguración registran el EC-V en el portal de Cloud y Orchestrator y permiten que Orchestrator acepte y configure automáticamente los dispositivos EC-V detectados. Si ha creado una plantilla de preconfiguración en Orchestrator, introduzca aquí la etiqueta del sistema que haya especificado.
-
Virtual Interfaces (vNICs) (Interfaces virtuales [vNIC]) – Cada MVE está configurado con una vNIC denominada Data Plane (Plano de datos) de forma predeterminada. Para cambiar el nombre, simplemente escriba sobre el texto Data Plane (Plano de datos).
Puede añadir un total de cinco vNIC al MVE, incluida la añadida de forma predeterminada.
Para añadir una vNIC:
-
Haga clic en +Add (+Añadir).
-
Introduzca un nombre para la vNIC.
Nota
Si desea aumentar o disminuir la cantidad de vNIC de este MVE después de haberlo implementado, deberá eliminar todo el MVE y volver a crearlo. No puede añadir ni eliminar vNIC en un MVE implementado.
-
-
-
Haga clic en Next (Siguiente) para ver la pantalla Summary (Resumen).
La tarifa mensual se basa en la ubicación y el tamaño.
-
Confirme la configuración y el precio y, a continuación, haga clic en Add MVE (Añadir MVE).
Se le solicitará que cree una conexión de Megaport Internet. Una conexión de Megaport Internet proporciona conectividad y permite que el MVE se registre y se comunique con la red superpuesta Aruba SD-WAN.
Para crear la conexión de Megaport Internet
-
Haga clic en Create Megaport Internet (Crear Megaport Internet) para continuar (recomendado) o en Not now (Ahora no) para proporcionar acceso a Internet más adelante.
Se asignará automáticamente un puerto de destino en la misma zona de diversidad que el MVE.Nota
El MVE requiere conectividad a Internet. Puede aprovisionar una conexión de Megaport Internet o proporcionar su propio acceso a Internet.
-
Especifique los detalles de la conexión:
- Connection Name (Nombre de la conexión) – Especifique un nombre único para la conexión de Megaport Internet.
-
Service Level Reference (Referencia de Nivel de Servicio) (opcional) – Especifique un número de identificación único para la conexión de Megaport Internet que se utilizará con fines de facturación, como un número de centro de costes o un ID de cliente único. El número de referencia del nivel de servicio aparece para cada servicio en la sección Producto de la factura.
Consejo
Utilice los mismos números de referencia de nivel de servicio para la conexión de Megaport Internet y MVE para facilitar la identificación del par correspondiente en la factura.
-
Rate Limit (Límite de velocidad) – El límite de velocidad especifica la velocidad de la conexión de Megaport Internet y se puede ajustar de 20 Mbps a 10 Gbps en incrementos de 1 Mbps. Puede cambiar la velocidad según sea necesario después de crear la conexión de Megaport Internet. Los detalles de facturación mensual aparecen en función de la ubicación y el límite de velocidad.
-
A-End vNIC (vNIC de extremo A) – Especifique una vNIC de la lista desplegable. La lista refleja las vNIC que definió cuando creó el MVE.
-
Preferred A-End VLAN (VLAN Preferida en el Extremo A) (opcional) – Especifique un ID de VLAN que no se haya utilizado para esta conexión.
Debe ser un ID de VLAN único en este MVE, que puede ir de 2 a 4093. Si se especifica un ID de VLAN que ya se haya utilizado, el sistema mostrará el siguiente número de VLAN disponible. El ID de VLAN debe ser único para poder continuar con el pedido. Si no especifica un valor, Megaport le asignará uno. Como alternativa, puede hacer clic en Untag (Quitar etiqueta). Esta selección elimina el etiquetado VLAN para esta conexión y se configurará sin un ID de VLAN.
-
Haga clic en Next (Siguiente) para pasar al resumen de detalles de la conexión, haga clic en Add VXC (Añadir VXC) y pida la conexión.
- Revise el Acuerdo de solicitud de servicios.
- Haga clic en Save (Guardar) para guardar el MVE configurado antes de realizar el pedido.
- Haga clic en Order (Realizar pedido).
- Si tiene un código promocional, haga clic en Add Promo Code (Añadir código promocional), introdúzcalo y luego haga clic en Add Code (Añadir código).
- Haga clic en Order Now (Realizar pedido ahora).
Al pedir el MVE se aprovisiona el aparato y se asignan direcciones IP desde el SDN de Megaport. El aprovisionamiento de MVE solo tarda unos minutos en completarse. El proceso de aprovisionamiento pone en marcha un Aruba EdgeConnect (EC-V).
Visualización del MVE
Puede ver el MVE en Orchestrator y en el Portal de Megaport.
Visualización en Orchestrator
El MVE se gestionará ahora a través de Aruba Orchestrator y podrá verlo en la lista de dispositivos detectados.
Para ver un MVE en Orchestrator
- Inicie sesión en Orchestrator.
- Seleccione Orchestrator > Configuration (Configuración) > Deployment (Implementación).
-
Haga clic en el icono Edit (Editar) junto al dispositivo.
A medida que vaya ampliando su red, podrá clonar y modificar la plantilla para reutilizarla con otras implementaciones de EC-V, asignando a cada EC-V una etiqueta de sistema única.
Visualización en el Portal de Megaport
Tras crear un MVE, podrá verlo en el Portal de Megaport en la página Services (Servicios). También puede ver las direcciones IP públicas asignadas.
Para ver un MVE en el Portal de Megaport
- Vaya a la página Services (Servicios).

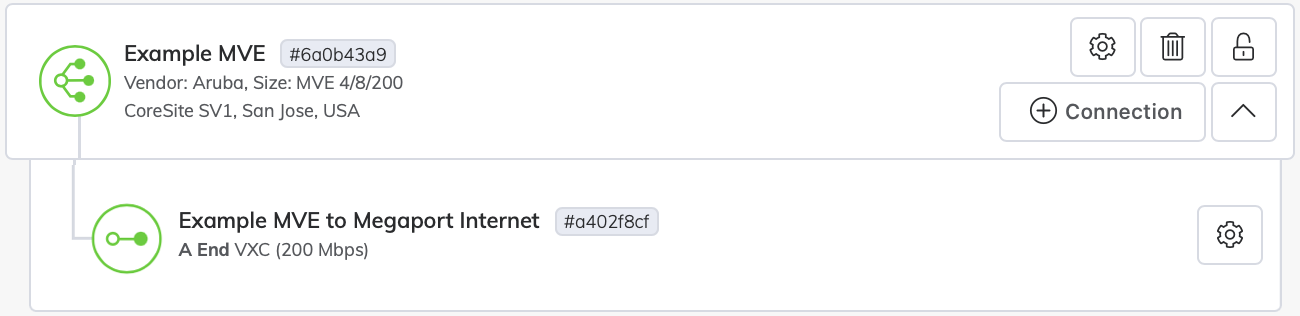

El icono de Megaport Internet es distinto del icono de la VXC estándar en el Portal de Megaport, tal y como se muestra en la imagen.
Para obtener más información sobre la página Services (Servicios), consulte Explicación de la página Services (Servicios).
Para ver las direcciones IP públicas asignadas al MVE
- Haga clic en el icono de engranaje junto a la conexión de Megaport Internet.
Aparecerá la pantalla Connection Configuration (Configuración de conexión). Desde aquí, puede modificar cualquiera de los detalles de la conexión de Megaport Internet.
- Haga clic en la pestaña Detalles.
- Localice la dirección IP pública (IPv4 o IPv6).
Estas son las direcciones IP públicas asignadas al MVE.
Aprobar y actualizar el aparato MVE EC-V
Después de crear el nuevo dispositivo EC-V, será visible en Discovered Appliances (Aparatos Detectados), en Aruba Orchestrator. A continuación, lo aceptará como un nuevo aparato y actualizará su software a la versión 9.1.0.0_91199.
Aprobar y actualizar el nuevo aparato EC-V
Antes de que Aruba Orchestrator añada el EC-V a su lista de aparatos gestionados, es necesario aprobarlo manualmente.
-
Inicie sesión en el sistema Aruba Orchestrator de su empresa.
-
Seleccione Configuration (Configuración) > Discovery (Detección) | Discovered Appliances (Aparatos Detectados) o haga clic en Appliances Discovered (Aparatos Detectados) en la parte superior derecha de la pantalla.
Verá un dispositivo nuevo en espera de aprobación.
- Haga clic en Approve (Aprobar) junto al nuevo dispositivo.
Aparecerá la pantalla de actualización del dispositivo. MVE requiere que actualice Aruba Orchestrator a la versión 9 o posterior.
- Elija una versión de software 9.x de la lista desplegable que sea compatible con su versión de Orchestrator.
- Haga clic en Upgrade & Reboot Appliance (Actualizar y Reiniciar el Dispositivo).
El proceso de actualización y reinicio dura aproximadamente entre 5 y 10 minutos. - Haga clic en Close (Cerrar) cuando la actualización haya finalizado.
- Haga clic en Refresh Discovery Information (Actualizar Información de Detección) en la pantalla Discovered Devices (Dispositivos Detectados) para comprobar la nueva versión de software.
- Haga clic en Approve (Aprobar).
La pantalla Upgrade Appliance (Actualización del Dispositivo) mostrará que no hay actualizaciones disponibles, confirmando que Orchestrator está actualizado. - Haga clic en Skip (Omitir).
- Haga clic en Run Manual Configuration Wizard (Ejecutar Asistente de Configuración Manual) en la pantalla Apply Appliance Preconfiguration (Aplicar Preconfiguración del Dispositivo).
También puede seleccionar una plantilla de preconfiguración, si está disponible. - Proporcione los datos del aparato:
- Hostname (Nombre de Host) – Megaport asigna un nombre de host predeterminado. Sin embargo, este es un campo de texto libre que le permite asignar un nombre fácilmente identificable para este aparato.
- Group (Grupo) – Según requiera su red, especifique un nombre de grupo para el dispositivo.
- Admin Password (Contraseña de Administrador) – Especifique y confirme una contraseña segura.
- Serial Number (Número de Serie) – Este número se asigna por defecto.
El resto de los campos son opcionales.
- Haga clic en Next (Siguiente).
- Seleccione un perfil en la lista desplegable Deployment Profile (Perfil de Despliegue) o haga clic en Next (Siguiente) para saltarse este paso.
- (Opcional) Haga clic en Add (Añadir) para añadir una interfaz de bucle invertido y una dirección IP que cumplan los requisitos de su red, o haga clic en Next (Siguiente).
- Según requiera su red, seleccione Use SD-WAN Fabric Learned Routes (Usar Rutas Aprendidas de la Estructura SD-WAN) o Automatically include local subnets (Incluir Automáticamente Subredes Locales) y haga clic en Next (Siguiente).
- Según requiera su red, seleccione o anule la selección de las opciones adecuadas en Add Business Intent Overlays to this Site (Agregar Superposiciones de Intenciones Comerciales a este Sitio) y Select Template Groups to be applied to this Site (Seleccionar Grupos de Plantillas que se Aplicarán a este Sitio).
Tenga en cuenta que una configuración incorrecta de las superposiciones o etiquetas puede provocar errores de comunicación de Orchestrator. Consulte la documentación de Aruba para conocer más detalles.
- Haga clic en Apply (Aplicar).
El asistente para dispositivos aplicará las actualizaciones de configuración al dispositivo MVE EC-V.
- Haga clic en Close (Cerrar).
El aparato se gestionará ahora a través de Aruba Orchestrator y podrá verlo en la lista de dispositivos detectados.
Siguientes pasos
Dado que ya ha implementado un MVE, el siguiente paso será conectar una VXC a un CSP, un puerto local o una red de terceros. De manera opcional, conecte un Puerto físico al MVE a través de una VXC privada o conéctese a un proveedor de servicios en el Marketplace de Megaport.
