Escenarios comunes de conectividad multicloud

Este tema describe algunos escenarios comunes de diseño de conectividad usando Megaport PortsUn Port es la interfaz Ethernet de alta velocidad que se conecta a la red global definida por software (SDN) de Megaport. Los Ports están disponibles en 1 Gbps, 10 Gbps, 100 Gbps u opciones de mayor velocidad, según la ubicación y la disponibilidad del servicio.
, Megaport Cloud Router (MCR)El MCR es un servicio de router virtual administrado que establece conectividad de Capa 3 en la red definida por software (SDN) mundial de Megaport. Las instancias de MCR están preconfiguradas en centros de datos en zonas de enrutamiento globales clave. Un MCR habilita la transferencia de datos entre redes multicloud o de nube híbrida, proveedores de servicios de red y proveedores de servicios cloud.
, y Megaport Virtual Edge (MVE)MVE es una plataforma de Virtualización de Funciones de Red (NFV) bajo demanda y neutral respecto al proveedor que proporciona infraestructura virtual para servicios de red en el borde de la red global definida por software (SDN) de Megaport. Las tecnologías de red como SD-WAN y NGFW se alojan directamente en la red global de Megaport a través de Megaport Virtual Edge.
. Los escenarios van desde una red simple parcialmente protegida hasta una red extremo a extremo altamente disponible y resiliente para multicloudEl uso de múltiples servicios de cloud computing en una única arquitectura heterogénea. Por ejemplo, una empresa podría usar múltiples proveedores cloud para servicios de infraestructura (IaaS) y de software (SaaS). Una de las propuestas de valor clave de Megaport es habilitar la conectividad multicloud.
y nube híbrida.

Para obtener más información sobre distintos escenarios multicloud y definir sus requisitos de conectividad, consulte el Design Scenarios for Multicloud — Diversity and Design Principles blog. También puede descargar nuestro Infopaper de Blueprints de Red Multicloud en Multicloud Network Blueprints.

Consejo

Para ayudarle a diseñar su solución multicloud, puede download a Visio (VSDX) file con estos escenarios.

Escenario:
1
2
3
4
5
6
7
8
9
10
11
12
13
Leyenda

Escenario 1
Multicloud híbrido, no redundante. Incluye un único Port que conecta con cada CSP.
Diseño de alta disponibilidad (HA)	No
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí - 1 DC
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	No
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP El equipo de red del cliente (on‑premises) admite IEEE 802.1ad (Q-in-Q) – Específicamente para Microsoft Azure Nota: Si 802.1ad no es compatible, use el Escenario 3 (MCR).
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	1
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	4 (1 para cada CSP)

Escenario 2
Multicloud híbrido, no redundante. Incluye dos Ports configurados como un LAGDescribe varios métodos para usar múltiples conexiones de red en paralelo para aumentar el rendimiento más allá del límite que puede alcanzar un único enlace (una conexión). En general para la agregación de enlaces, los Ports físicos deben residir en un único switch/router. que conectan a cada CSP en una configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí - 1 DC
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	No
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP El equipo de red del cliente (on‑premises) admite IEEE 802.1ad (Q-in-Q) – Específicamente para Microsoft Azure Nota: Si 802.1ad no es compatible, use el Escenario 3 (MCR).
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	2 (en LAG)
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	8 (2 para cada CSP)

Escenario 3
Cloud‑to‑cloud híbrido, no redundante. Incluye un MCR como hub que conecta un único Port en un DC con los CSP.
Diseño de alta disponibilidad (HA)	No
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí - 1 DC
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	No
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP (para una mejor selección de rutas, no obligatorio)
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	1
Megaport Cloud Router (MCR)	Sí	1
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	5 (Incluye 1 para cada CSP)

Escenario 4
Multicloud híbrido, redundante (ubicación única). Incluye un Port en cada zona de diversidad conectando a cada CSP en una configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	No
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP El equipo de red del cliente (on‑premises) admite IEEE 802.1ad (Q-in-Q) – Específicamente para Azure Nota: Si 802.1ad no es compatible, use MCR (Escenario 6).
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	2 (4 en un LAG)
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	8 (2 para cada CSP)

Escenario 5
Nativo en la nube, redundante. Incluye dos MCR como hubs que conectan CSP en una configuración de HA sin requerir infraestructura on‑premises.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	No
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	No
Requisitos previos
Ninguno
Tecnología de Megaport requerida		¿Cuántos?
Port	No
Megaport Cloud Router (MCR)	Sí	2
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	8 (2 para cada CSP)

Escenario 6
Cloud‑to‑cloud híbrido, redundante (ubicación única). Incluye dos MCR como hubs que conectan un DC con un Port en cada zona de diversidad a los CSP en una configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	No
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP (para una mejor selección de rutas, no obligatorio).
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	2 (4 en un LAG)
Megaport Cloud Router (MCR)	Sí	2
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	10 (Incluye 2 para cada CSP)

Escenario 7
Multicloud híbrido, redundancia adicional (múltiples ubicaciones o regiones). Incluye un único Port en cada DC conectando a los CSP en configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí - 2 DC
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	Sí
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP El equipo de red del cliente (on‑premises) admite IEEE 802.1ad (Q-in-Q) – Específicamente para Azure Nota:Si 802.1ad no es compatible, use MCR (Escenario 8).
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	2 (4 en un LAG)
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	8 (2 para cada CSP)

Escenario 8
Cloud‑to‑cloud híbrido, redundancia adicional (múltiples ubicaciones o regiones). Incluye dos MCR como hubs que conectan DC con Ports a los CSP en una configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	Sí
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP (para una mejor selección de rutas, no obligatorio)
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	2
Megaport Cloud Router (MCR)	Sí	2
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	10 (2 para cada CSP + 2 opcionales)

Escenario 9
Cloud‑to‑cloud híbrido, redundancia adicional (múltiples ubicaciones o regiones). Incluye dos MCR como hubs que conectan DC con Ports en diferentes zonas de diversidad a los CSP en una configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí - 2 DC
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	Sí
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP (para una mejor selección de rutas, no obligatorio)
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	4
Megaport Cloud Router (MCR)	Sí	2
Megaport Virtual Edge (MVE)	No
Virtual Cross Connect (VXC)	Sí	12 (2 para cada CSP)

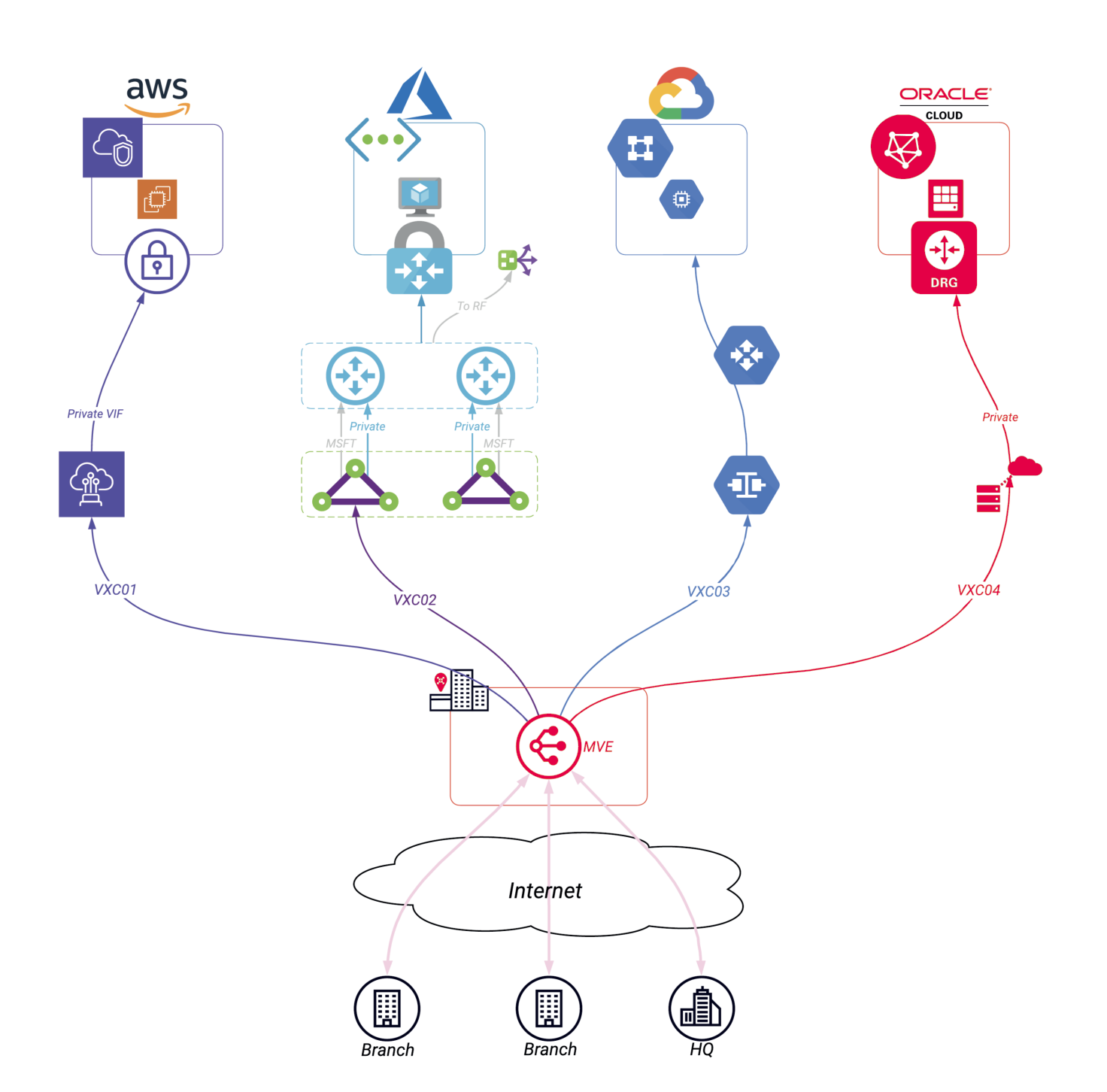

Escenario 10
Sucursal a multicloud, no conectado al centro de datos, no redundante. Incluye un único MVE conectando CSP y sucursales.
Diseño de alta disponibilidad (HA)	No
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	No
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	Sí
Requisitos previos
Ninguno
Tecnología de Megaport requerida		¿Cuántos?
Port	No
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	Sí	1
Virtual Cross Connect (VXC)	Sí	4 (1 para cada CSP)

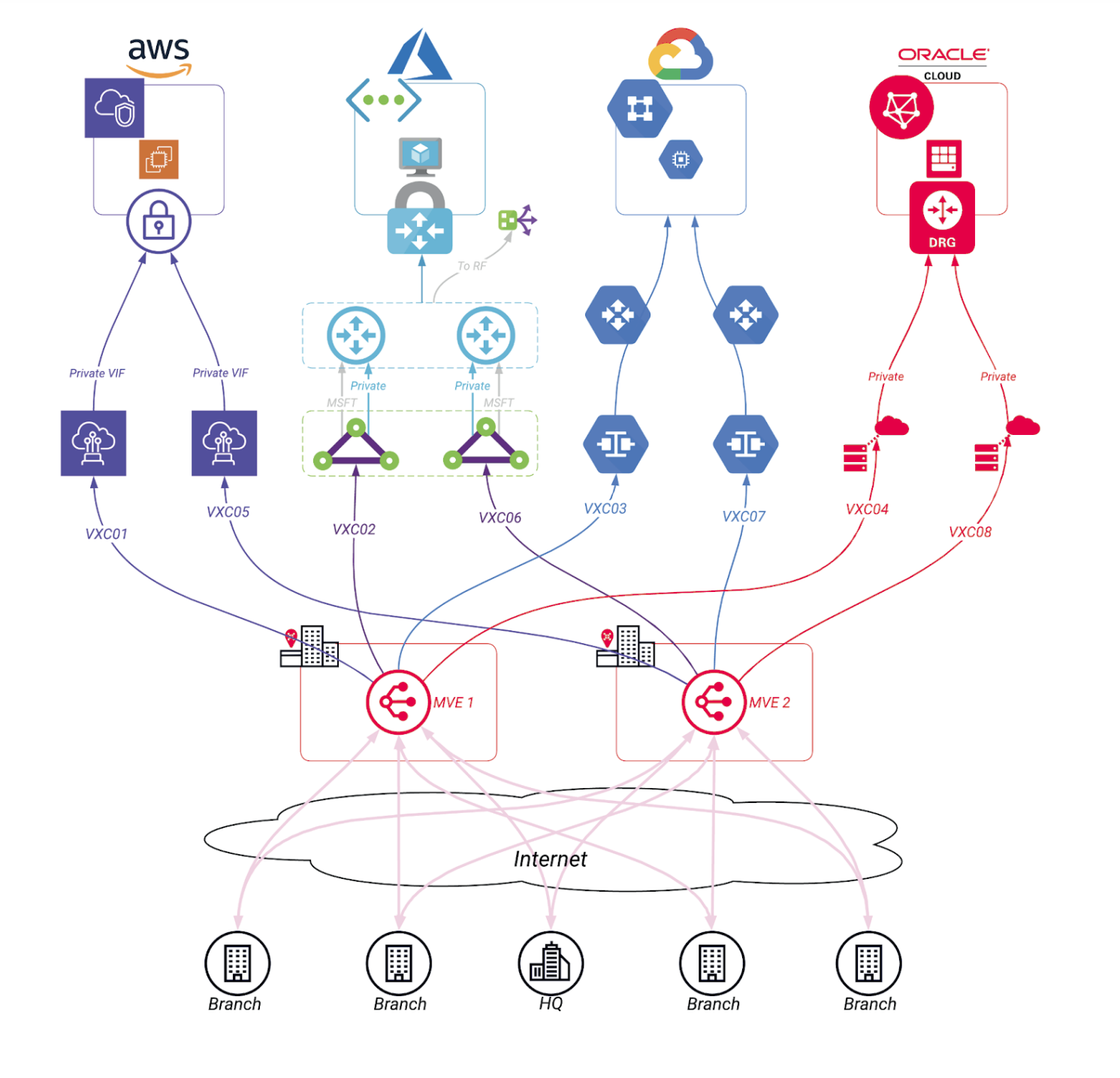

Escenario 11
Sucursal a multicloud, no conectado al centro de datos, redundante. Incluye dos MVE conectando CSP y sucursales en una configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	No
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	Sí
Requisitos previos
Ninguno
Tecnología de Megaport requerida		¿Cuántos?
Port	No
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	Sí	2
Virtual Cross Connect (VXC)	Sí	8 (2 para cada CSP)

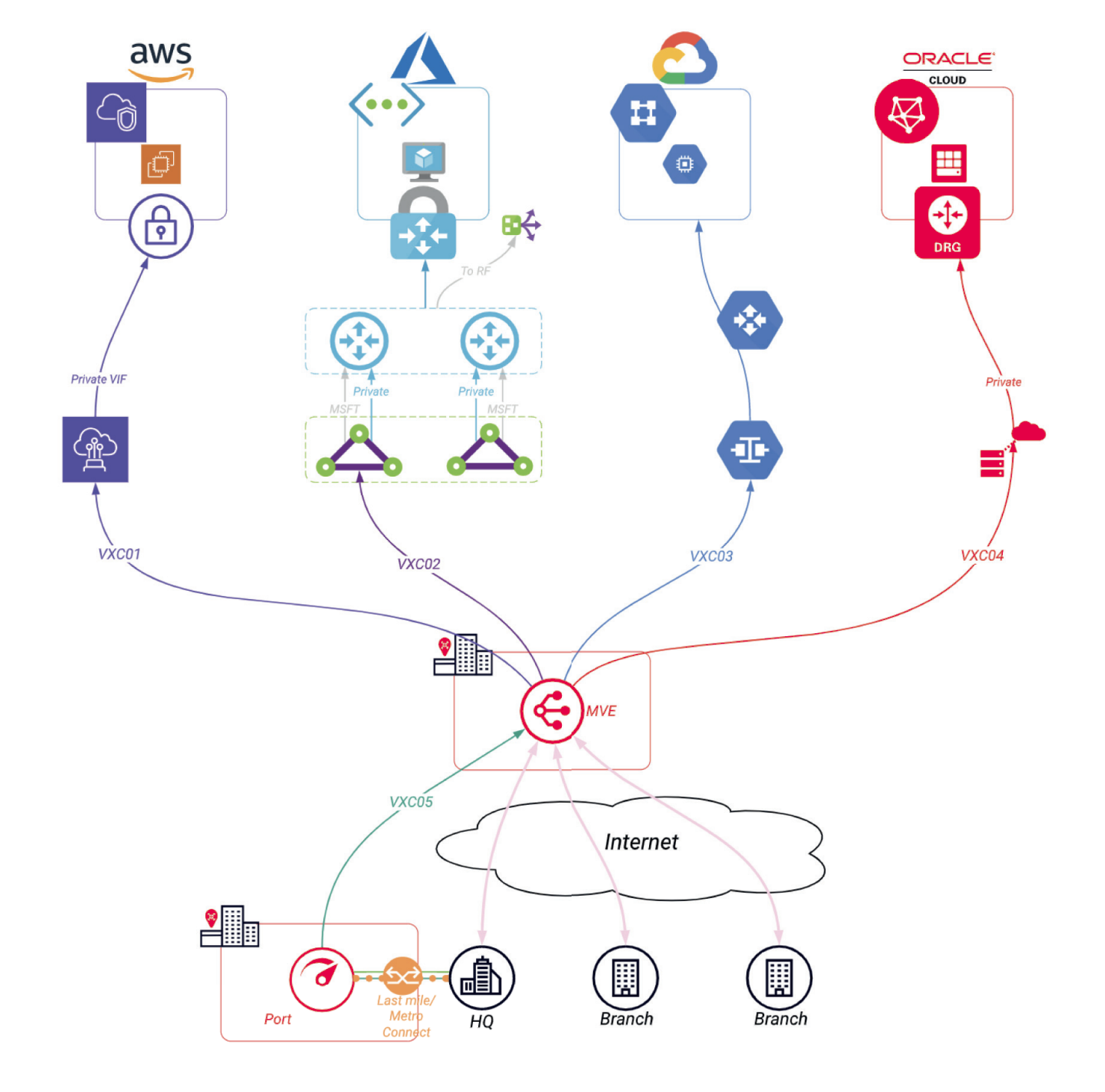

Escenario 12
Sucursal a multicloud, conectado al centro de datos, no redundante, underlay doble. Incluye un único MVE conectando CSP, sucursales y un centro de datos a través de un Port.
Diseño de alta disponibilidad (HA)	No
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí - 1 DC
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	Sí
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP (para una mejor selección de rutas, no obligatorio)
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	1
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	Sí	1
Virtual Cross Connect (VXC)	Sí	5 (Incluye 1 para cada CSP)

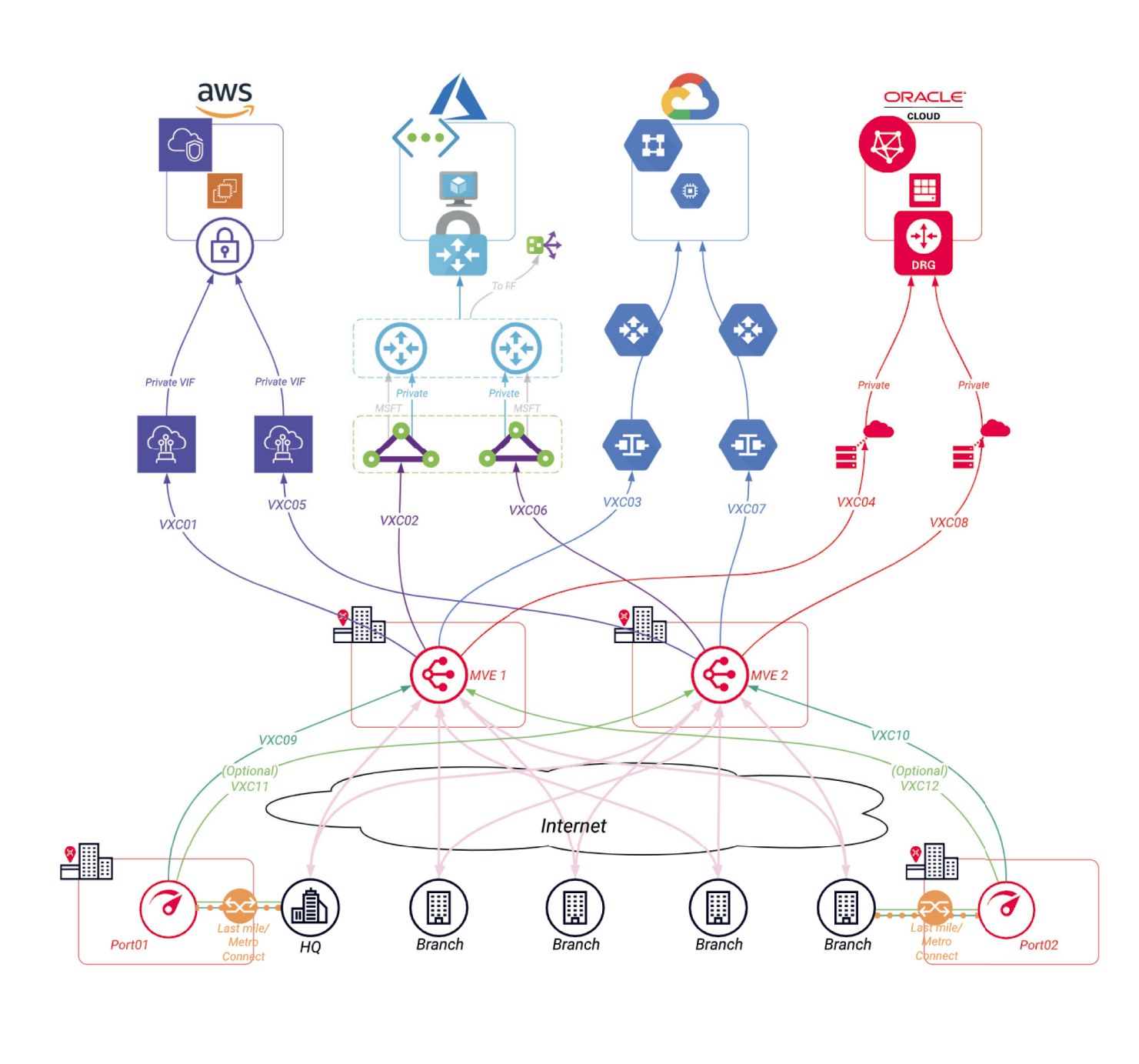

Escenario 13
Sucursal a multicloud, conectado al centro de datos, redundante, underlay doble. Incluye dos MVE conectando CSP, sucursales y centros de datos a través de Ports en una configuración de HA.
Diseño de alta disponibilidad (HA)	Sí
Multicloud	Sí
Centro de datos on‑premises (colocation) u oficina	Sí - 2 DC
On‑premises geográficamente cerca de los CSP	N/A
Regiones diversas	Sí
Requisitos previos
El equipo de red del cliente (on‑premises) admite puertos ópticos LX de 1 Gbps, ópticos LR de 10 Gbps, o LR4 de 100 Gbps El equipo de red del cliente (on‑premises) admite BGP (para una mejor selección de rutas, no obligatorio)
Tecnología de Megaport requerida		¿Cuántos?
Port	Sí	2
Megaport Cloud Router (MCR)	No
Megaport Virtual Edge (MVE)	Sí	2
Virtual Cross Connect (VXC)	Sí	10 (2 para cada CSP + 2 opcionales)
