建立 Juniper MX 與 EX 裝置的私人 Megaport 連線
本主題說明如何在 Megaport 網路上於 Juniper MX 裝置與 Juniper EX 裝置之間建立私人點對點連線。

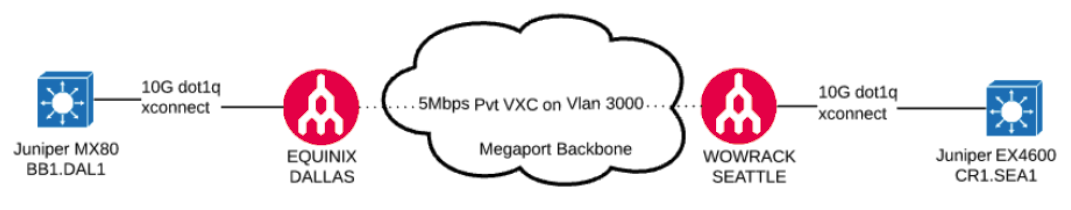

拓撲
先決條件
在繼續之前，請確認您已具備下列條件：
- 於兩個據點建立的 Port，其狀態為 Live，並透過已完整部署的 Virtual Cross Connect（VXC）連接。 如果您尚未建立 Port，請參閱 建立 Port。
- 在每一端終接實體連線的 Layer 2 或 Layer 3 交換器。
- 在連入 Megaport 的兩條連線上啟用 802.1q 中繼。
部署私有 VXC
本節說明 Megaport 端的設定流程，並使用 Megaport Portal。
若要部署私有 VXC
-
在 Megaport Portal 中，前往 Services（服務） 頁面並選取來源 A-End Port。
-
按一下 +Connection（新增連線）。
-
按一下 Private VXC（私有 VXC）。
-
選取目標 Port（B-End）。
-
按一下 Next（下一步）。
-
指定連線詳細資料：
-
Connection Name（連線名稱） – 您的 VXC 將顯示於 Megaport Portal 中的名稱。請為 VXC 指定一個容易辨識的名稱。之後如有需要，您可以變更此名稱。
-
Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。
-
Rate Limit（速率上限） – 您的連線速率（以 Mbps 計）。會顯示可用的最大速率。可用的最大速率受來源或目的端連接埠兩者之中較小者所限制。
-
VXC State（VXC 狀態） – 選擇 Enabled（已啟用） 或 Shut Down（關機） 以定義連線的初始狀態。如需詳細資訊，請參閱 針對容錯移轉測試關閉 VXC。
備註
如果您選擇 Shut Down（關機），此服務將不會傳送流量，並會在 Megaport 網路上表現為關閉狀態。此服務的計費仍會持續，您仍會為此連線被收費。
-
Preferred A-End VLAN（偏好的 A-End VLAN） – 指定此連線的 802.1q VLAN 標籤，您將透過 A-End VLAN 接收此標籤。
-
Preferred B-End VLAN（偏好的 B-End VLAN） – 指定此連線的 802.1q VLAN 標籤，您將透過 B-End VLAN 接收此標籤。
兩端的 VLAN 標籤不必相同。本範例在達拉斯與西雅圖之間的傳輸連線兩端皆使用 VLAN 3000。
-
Minimum Term (最短合約期限) – 選擇 無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。
針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約 選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時， 合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。
如需詳細資訊，請參閱 VXC 費率與合約條款 與 VXC、Megaport Internet 與 IX 計費。
-
Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
若要新增標籤：- 按一下 Add Tags（新增標籤）。
- 按一下 Add New Tag（新增標籤）。
- 在欄位中輸入詳細資料：
- Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
- Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
- 按一下 Save（儲存）。
如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。
警告
請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
-
-
按一下 Add VXC（新增 VXC） 以儲存 VXC。
-
按一下 Review Order（檢視訂單） 並繼續完成訂購流程。
當 VXC 部署完成後，您可以在 Portal 的 Services 頁面檢視。
既然 Megaport 端的設定已完成，接下來需要在電路兩端設定 Juniper 裝置。
在電路兩端設定 Juniper 裝置
此範例在中繼連接埠上使用受支援的最大傳輸單元（MTU）9100。MTU 為選用。不同 MTU 設定的結果請參閱 測試 MTU 設定。
設定 Juniper 裝置
-
將位於達拉斯的 Juniper MX80 路由器設定如下：
set bridge-domains VL-3000-DAL-SEA vlan-id 3000 set interfaces xe-1/1/0 description "MP1-10G L2 Port" set interfaces xe-1/1/0 vlan-tagging set interfaces xe-1/1/0 mtu 9100 set interfaces xe-1/1/0 unit 3000 description MP-DAL-SEA set interfaces xe-1/1/0 unit 3000 vlan-id 3000 set interfaces xe-1/1/0 unit 3000 family inet address 10.10.1.1/30 -
將位於西雅圖的 Juniper EX4600 裝置設定如下：
set vlans VL-3000-DAL-SEA vlan-id 3000 set interfaces xe-0/0/46 description "Megaport SEA-10G" set interfaces xe-0/0/46 vlan-tagging set interfaces xe-0/0/46 mtu 9100 set interfaces xe-0/0/46 unit 3000 description MP-DAL-SEA set interfaces xe-0/0/46 unit 3000 vlan-id 3000 set interfaces xe-0/0/46 unit 3000 family inet address 10.10.1.2/30
測試 MTU 設定 - 達拉斯至西雅圖
本節示範在從達拉斯到西雅圖的設定上，不同 MTU 設定的表現。
使用 9100 MTU
maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss
使用 9055 MTU
maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss
使用 9054 MTU：成功
maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 毫秒
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 毫秒
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 毫秒
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 毫秒
^C
--- 10.10.1.2 ping 統計資料 ---
傳送 5 個封包，收到 5 個封包，0% 封包遺失
往返時間 min/avg/max/stddev = 57.640/64.212/71.371/4.553 毫秒
測試 MTU 設定 - 西雅圖至達拉斯
本節示範在從西雅圖到達拉斯的設定上，不同 MTU 設定的表現。
使用 9100 MTU
maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss
使用 9055 MTU
maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss
使用 9054 MTU：成功
maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 毫秒
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 毫秒
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 毫秒
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 毫秒
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 毫秒
^C
--- 10.10.1.2 ping 統計資料 ---
傳送 5 個封包，收到 5 個封包，0% 封包遺失
往返時間 min/avg/max/stddev = 57.640/64.212/71.371/4.553 毫秒
