使用系統標籤建立與 Aruba 整合的 MVE

本主題說明如何使用系統標籤，建立並設定與 Aruba EdgeConnect SD-WAN 整合的 Megaport Virtual Edge（MVE）。

使用系統標籤的設定可透過自動化多項必要的設定作業，簡化 MVE 的部署。此方法會自動執行下列工作：

讓 Aruba Orchestrator 能在無需使用者介入的情況下核准並設定新偵測到的 EC-V。
將 Orchestrator 升級至版本 9 或更新版本。
將 MVE 向 Cloud Portal 與 Orchestrator 註冊。
為 MVE 指派適當的群組成員資格與角色。
依據您的自訂部署設定套用 MVE 設定。
啟動 EdgeConnect（EC-V）。

備註

在 Orchestrator 中，Megaport 的 MVE 稱為 Aruba EdgeConnect（EC-V）。本主題中 EC-V 與 MVE 可交互使用。

開始之前，您需要具備擁有訂購權限且可存取 Megaport Portal 與 Aruba 的使用者帳戶。

如需設定 Megaport 帳戶的詳細資訊，請參閱建立帳戶。

如需手動建立與 Aruba 整合之 MVE 的詳細資訊，請參閱手動建立與 Aruba 整合的 MVE。

提示

Aruba 提供其 SD-WAN 產品（包含 Orchestrator 與雲端連線）的文件，位於 Aruba Documentation Library。

基本步驟

使用系統標籤的基本設定步驟如下：

向 Aruba 取得授權。
在 Aruba Orchestrator 中建立預先設定範本。範本包含系統標籤。
在 Megaport Portal 中建立 Aruba MVE，並將系統標籤指派給該 MVE。Orchestrator 會依據範本中指定的部署參數來設定 MVE。

以下章節將提供詳細說明。

授權

在 Megaport Portal 中建立 MVE 之前，您需要從 Aruba 購買有效的 EdgeConnect SD-WAN 授權。所有授權均由 Aruba Cloud Portal 管理。

建立預先設定範本

Aruba Orchestrator 的系統標籤可識別用於將 MVE 註冊至 Cloud Portal 與 Orchestrator 的唯一預先設定範本，並讓 Orchestrator 能自動接受並設定新偵測到的 MVE 設備。

預先設定範本

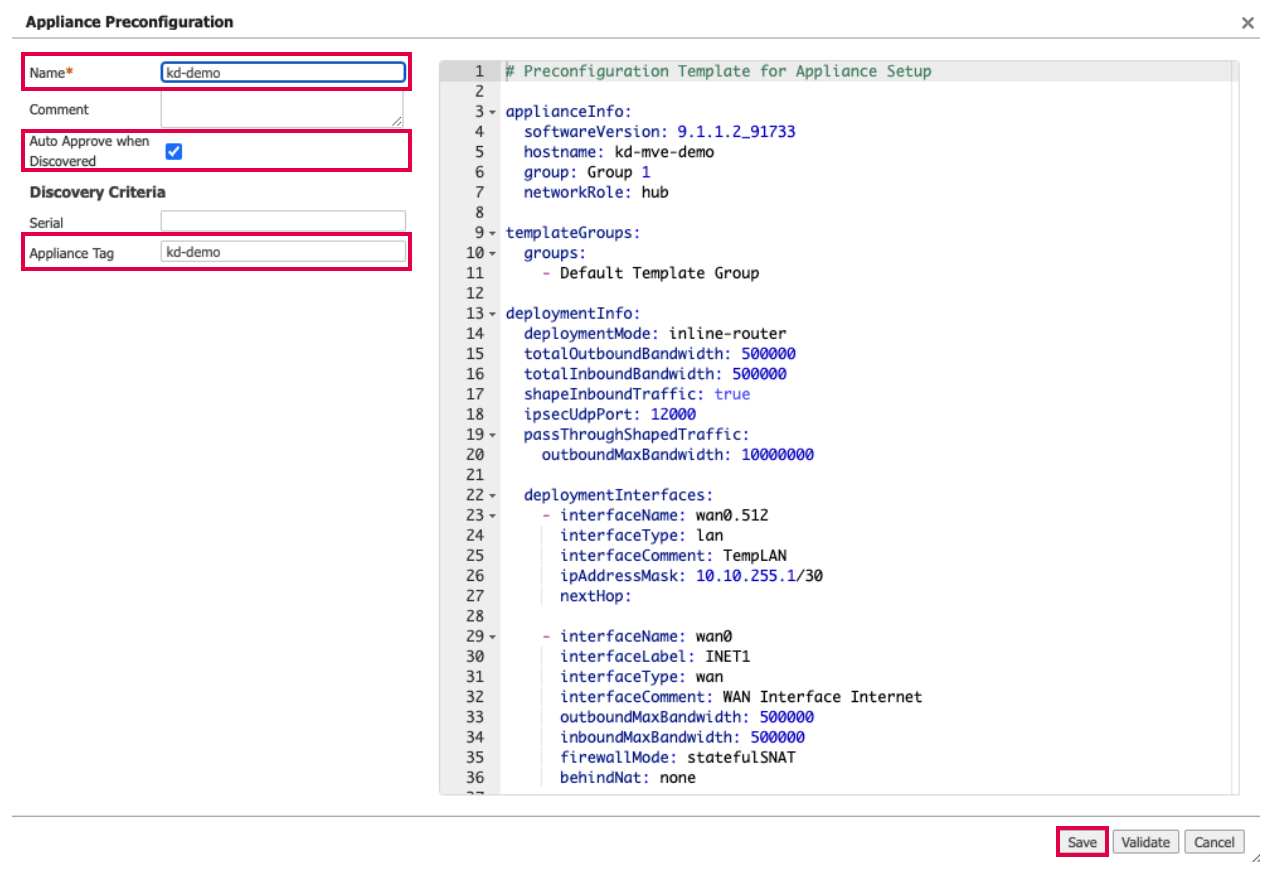

登入 Aruba Orchestrator。
選擇 Configuration > Overlays & Security > Discovery > Preconfiguration。
按 New（新增）。
為範本命名。
啟用 Auto Approve when Discovered。
輸入要做為唯一識別碼的 Appliance/System Tag 名稱，以關聯至 MVE。例如，aruba-test-1。請記下此系統標籤，以供稍後在 Megaport Portal 中使用。Orchestrator 將在探索過程中以此標籤比對該 MVE。
於頁面右側修改指令碼的值，輸入任何與部署相關的參數。下列範例指令碼會自動套用這些部署設定：
- 將設備升級至指定的 9.x 軟體版本。
- 指派適當的角色與群組成員資格給設備。
- 轉換設備為 Inline 路由器模式。
- 建立 LAN 端佔位介面。
- 依據 MVE 規格計算並設定 WAN 端頻寬。
- 在對外的 WAN 介面上啟用有狀態來源 NAT（SNAT）防火牆設定。
刪除任何未使用的參數。
按 Validate（驗證） 以測試設定。
按 Save（儲存）。

儲存範本後，即可在 Megaport Portal 中建立 MVE。

在 Megaport Portal 建立 MVE

建立 MVE 時，請選擇支援 MVE 的位置，並確保該位置的都會區與您的網路設計相容。您可以將多個位置連線至單一 MVE。如需位置詳細資訊，請參閱規劃您的部署。

您可以在同一都會區內部署多個 MVE，以達到備援或擴充容量的目的。在建立 MVE 的過程中，通常也會建立一條 Megaport Internet 連線。

建立 MVE

在 Megaport Portal 中，前往 Services（服務） 頁面。
按 Create MVE（建立 MVE）。
選取 Aruba EC-V（Aruba EC-V）。
選取軟體版本。

MVE 將會設定為與該版本的 Aruba 相容。
按 Next（下一步）。
指定 MVE 詳細資料：
- Location（位置） – 選取 MVE 的位置。

  請選擇在地理上接近您目標分支與／或內部部署位置的地點。

  您選擇的國家／地區必須是您已完成註冊的市場。

  若您尚未在要部署 MVE 的位置註冊帳單市場，請依照啟用帳單市場中的程序進行。

  您可以使用 Search（搜尋） 欄位，尋找目的地 Port 的名稱、國家、都會城市或地址。您也可以依 Diversity 區域篩選。
- Diversity Zone（Diversity 區域） – 選取 Diversity 區域。

  您可以選擇 Red 或 Blue，或選擇 Auto 讓 Megaport 自動為您分配區域。所選或分配的 Diversity 區域會在後續佈建流程的各個位置詳細資料，以及最後的 Summary（摘要）頁面中顯示。
  如需詳細資訊，請參閱 MVE 多樣性。
- Size（大小） – 從可用大小清單中選取。可用的大小會以綠色標示並標記為 Available（可用）。不同大小支援的同時連線數量不同，各合作夥伴產品的指標也會略有差異。

  備註

  若未在清單中看到您想要的 MVE 大小，表示所選位置的可用容量不足。您可以選擇另一個具有足夠容量的位置，或聯絡您的客戶經理討論需求。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  如需詳細資訊，請參閱 MVE 價格與合約條款。
按 Next（下一步）。
指定 Aruba 特定設定：
- Orchestrator Account Name（帳戶名稱） – 輸入 Aruba Orchestrator 中的 Account Name。若要檢視 Account Name，請登入 Orchestrator 並選擇 Orchestrator > Licensing | Cloud Portal。
- Account Key（帳戶金鑰） – 輸入 Aruba Orchestrator 中與 Account Name 連結的 Account Key。若要檢視 Account Key，請登入 Orchestrator 並選擇 Orchestrator > Licensing | Cloud Portal。若在 Orchestrator 中看不到金鑰，按 Generate Account Key（產生帳戶金鑰）。
- System Tag（系統標籤） – Aruba Orchestrator 的 System Tags 與預先設定範本會將 EC-V 註冊至 Cloud Portal 與 Orchestrator，並讓 Orchestrator 能自動接受及設定新偵測到的 EC-V 設備。請輸入您在 Orchestrator 建立預先設定範本時指定的 Appliance/System Tag。
- Virtual Interfaces (vNICs)（虛擬介面（vNIC）） – 每個 MVE 預設會設定一個名為 Data Plane 的 vNIC。若要變更名稱，您可以直接覆寫 Data Plane 文字。您也可以在 MVE 部署後再變更 vNIC 名稱。

  您最多可為 MVE 新增五個 vNIC（包含預設的那一個）。如需詳細資訊，請參閱 vNIC 連線類型。

  若要新增 vNIC：
  - 按 + Add（新增）。
  - 輸入 vNIC 的名稱。
  備註

  若您想在此 MVE 部署後增加或減少 vNIC 數量，必須刪除整個 MVE 並重新建立。已部署的 MVE 無法新增或刪除 vNIC。
- Megaport Marketplace（Megaport 市集） – 依預設，每項服務僅供您的企業私用，並透過 Megaport 網路供您自己的公司、團隊與資源使用。當設定為私用時，該服務不會在 Megaport Marketplace 中可被搜尋；然而，其他人仍可使用服務金鑰連線至您。Megaport Marketplace 的可見度由您的 Megaport Marketplace 個人檔案控制。若要瞭解如何讓您的服務在 Megaport Marketplace 中可見，請參閱將服務新增至您的個人檔案。
按 Next（下一步）。
指定選用設定：
- MVE Name（MVE 名稱） – 輸入易於識別的 MVE 名稱，特別是當您計畫佈建多個時。此名稱會顯示在 Megaport Portal 中。

  MVE 名稱會依據位置名稱自動產生，並顯示於 Summary（摘要）頁面。您也可以自行輸入以覆寫。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
在 Summary（摘要）頁面確認設定與價格。

月費率會依位置與大小而定。
按 Add MVE（新增 MVE）。

系統會提示您建立 Megaport Internet 連線。Megaport Internet 連線提供連線能力，並允許 MVE 向 Aruba SD-WAN 註冊與通訊。

建立 Megaport Internet 連線

按 Create Megaport Internet（建立 Megaport Internet） 繼續（建議），或按 Not now（稍後再設定） 於稍後再佈建網際網路存取。

備註

MVE 需要在管理平面虛擬介面上具備至網際網路的連線能力。您可以佈建 Megaport Internet 連線，或透過私人 VXC 設定第三方網際網路連線。我們強烈建議您在初始 MVE 啟動與部署時建立 Megaport Internet 連線，以確保 MVE 能正確佈建並正常運作。
選取目標 Port（Internet 路由器）。
Megaport Internet 連線的 B 端可位於任何提供 Megaport Internet 的地點。
您可以使用 Search（搜尋） 欄位，尋找目的地 Port 的名稱、國家、都會城市或地址。您也可以依 Diversity 區域篩選。
按 Next（下一步）。
指定連線詳細資料：
- Connection Name（連線名稱） – 將顯示在 Megaport Portal 中的 Megaport Internet 連線名稱。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。

  提示

  建議為 Megaport Internet 連線與 MVE 使用相同的 Service Level Reference 編號，以利在發票上對應配對。
- Rate Limit（速率上限） – 連線速率（以 Mbps 為單位）。速率上限可自 20 Mbps 起，以 1 Mbps 為遞增單位，彈性調整至數 Gbps 或更高。可用速率等級可能因位置與服務類型而異。建立 Megaport Internet 連線後，您可視需要變更速率。每月帳單金額會依據位置與速率上限顯示。
- VXC State（VXC 狀態） – 選取 Enabled（已啟用） 或 Shut Down（關機） 以定義連線的初始狀態。詳情請參閱為容錯移轉測試關閉 VXC。

  備註

  若您選取 Shut Down（關機），此服務將不會傳遞流量，並在 Megaport 網路上表現為中斷狀態。此服務的計費仍會持續，您仍需為此連線付費。
- A-End vNIC（A 端 vNIC） – 為初始管理存取選取 vNIC-0。
- Preferred A-End VLAN（偏好的 A 端 VLAN）（選用） – 按 Untag（移除標記） 以移除 VLAN 標記，允許首次以管理者身分登入設備。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  如需詳細資訊，請參閱 Megaport Internet 價格與合約條款與 VXC、Megaport Internet 與 IX 計費。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
按 Next（下一步） 以進入連線詳細資料摘要頁面。
按 Add VXC（新增 VXC） 以訂購此連線。
在 Configured Services 區域按 Review Order（檢視訂單）。
若您有促銷代碼，按 Add Promo Code（新增促銷代碼），輸入代碼，然後按 Add Code（新增代碼）。
按 Order Now（立即下單）。

訂購 MVE 會佈建該設備，並從 Megaport SDN 指派 IP 位址。MVE 的佈建僅需數分鐘即可完成。佈建程序會啟動 Aruba EdgeConnect（EC-V）。

檢視 MVE

您可以在 Orchestrator 與 Megaport Portal 檢視 MVE。

在 Orchestrator 中檢視

MVE 現已透過 Aruba Orchestrator 管理，您可以在 Discovered Devices 清單中檢視。

在 Orchestrator 中檢視 MVE

登入 Orchestrator。
選擇 Orchestrator > Configuration > Deployment。
按設備旁的編輯圖示。

隨著您擴充網路，您可以複製並修改此範本，以重複使用於其他 EC-V 的部署，並為每個 EC-V 指定唯一的系統標籤。

在 Megaport Portal 中檢視

建立 MVE 後，您可以在 Megaport Portal 的 Services（服務）頁面中檢視。您也可以檢視已指派的公用 IP 位址。

在 Megaport Portal 中檢視 MVE

前往 Services（服務） 頁面

MVE 與 Megaport Internet 連線於 Megaport Portal 中

如圖所示，Megaport Internet 圖示與 Megaport Portal 中標準 VXC 的圖示不同。

如需 Services（服務）頁面的更多資訊，請參閱瞭解 Services（服務）頁面。

更新 Megaport Internet 連線

按 Megaport Portal 中 Megaport Internet 連線旁的齒輪圖示以進行變更。

您可以修改 Megaport Internet 連線的詳細資料，包括連線名稱、速率上限、VLAN ID、發票參考、連線狀態與合約條款。送出後，這些變更會在數分鐘內生效。

若要刪除 Megaport Internet 連線，按垃圾桶圖示。詳情請參閱終止 Megaport Internet 連線。

若要鎖定或解除鎖定 Megaport Internet 連線，按鎖頭圖示。

檢視指派給 MVE 的公用 IP 位址

按 Megaport Internet 連線旁的齒輪圖示。
將會顯示 Connection Configuration（連線設定）畫面。在此您可以修改任何 Megaport Internet 連線的詳細資料。
選取 Details（詳細資料） 分頁。
找到公用 IP 位址（IPv4 或 IPv6）。
這些是指派給 MVE 的公用 IP 位址。

如果您已將 Orchestrator 設定為自動核准並升級 EC-V 設備，您會在「Discovered Appliances」下看到該 EC-V。否則，您需要手動核准，並將其軟體升級至 9.1.0.0_91199 版本。

核准並升級新的 EC-V 設備

在 Aruba Orchestrator 將 EC-V 新增至受管設備清單前，您需要手動核准它。

登入您企業的 Aruba Orchestrator 系統。
選擇 Configuration > Discovery | Discovered Appliances，或按畫面右上角的 Appliances Discovered（已偵測的設備）。
您會看到一台等待核准的新設備。
按新設備旁的 Approve（核准）。
會出現 Upgrade Appliance 畫面。MVE 要求您將 Aruba Orchestrator 升級至最低版本 9 或更新。
從下拉式清單選擇與您 Orchestrator 版本相容的 9.x 軟體版本。
按 Upgrade & Reboot Appliance（升級並重新啟動設備）。
升級與重新啟動過程約需 5 到 10 分鐘。
升級完成後按 Close（關閉）。
在 Discovered Devices 畫面按 Refresh Discovery Information（重新整理探索資訊） 以驗證新軟體版本。
按 Approve（核准）。
Upgrade Appliance 畫面將顯示無可用升級，表示 Orchestrator 已為最新狀態。
按 Skip（略過）。
在 Apply Appliance Preconfiguration 畫面按 Run Manual Configuration Wizard（執行手動設定精靈）。
您也可以選擇可用的預先設定範本。
提供設備詳細資料：
- Hostname（主機名稱） – Megaport 會預設指派主機名稱，但此為自由文字欄位，您可為此設備指定易於識別的名稱。
- Group（群組） – 依您的網路需求指定設備的群組名稱。
- Admin Password（管理者密碼） – 指定並確認安全的密碼。
- Serial Number（序號） – 此數字為預設指派。
  其餘欄位為選用。
按 Next（下一步）。
在 Deployment Profile 下拉式清單中選擇設定檔，或按 Next（下一步） 略過。
（選用）按 Add（新增） 以新增符合您網路需求的 Loopback 介面與 IP 位址，或按 Next（下一步）。
視您的網路需求，選取 Use SD-WAN Fabric Learned Routes（使用 SD-WAN Fabric 學習到的路由） 與／或 Automatically include local subnets（自動包含本地子網），並按 Next（下一步）。
視您的網路需求，在「將 Business Intent Overlays 新增至此站點」與「選取要套用至此站點的 Template Groups」下選取或取消選取適當選項。
請注意，不正確的 Overlay 與／或標籤設定，可能導致 Orchestrator 通訊錯誤。更多資訊請參閱 Aruba 文件。
按 Apply（套用）。
Appliance Wizard 會將設定更新套用至 MVE EC-V 設備。
按 Close（關閉）。

設備現已透過 Aruba Orchestrator 管理，您可以在 Discovered Devices 清單中檢視。

後續步驟

當 MVE 佈建完成並為 Active（啟用中）狀態後，下一步是將 VXC 連線至雲端服務供應商（CSP）、本地連接埠或第三方網路。您也可以選擇透過私人 VXC 將實體 Port 連線至 MVE，或連線至 Megaport Marketplace 中的服務供應商。

如需詳細資訊，請參閱建立 VXC。
