使用 Aruba EdgeConnect SD-WAN 為 MVE 建立 Google Cloud 服務連線

您可以透過 Partner Interconnect，從採用 Aruba EdgeConnect SD-WAN 的 MVE 建立到 Google Cloud 的網路連線。

當您透過 Partner Interconnect 並使用 Megaport 連線到 Google Cloud Platform (GCP) 時，Virtual Cross Connect（VXC）構成此連線的第 2 層元件，而第 3 層 BGP 會在客戶與 GCP 之間直接建立。

重要

在開始之前，請先在 Aruba Orchestrator 中建立 MVE。如需詳細資訊，請參閱建立 MVE。MVE 必須為作用中狀態。

將 Google Cloud 連線新增至您的 MVE 與 Aruba Orchestrator，分為三個部分。

在 Google Cloud Console 或 gcloud CLI 中建立 Partner Interconnect 附加項目。複製在建立附加項目時提供的配對金鑰。若需更多詳細資訊，請參閱 Google 文件 Google Partner Interconnects。
在 Megaport Portal 中，從您的 MVE 建立 VXC，以連線到您的 Google Cloud 附加項目。
在 Aruba Orchestrator 中，建立新的介面，並新增 Google Cloud 連線的詳細資料。

以下說明涵蓋第二與第三部分的步驟。

備註

MVE（適用於 Aruba EdgeConnect SD-WAN）對於所有雲端連線皆需要在 Aruba Orchestrator 與 Megaport Portal 兩邊進行設定步驟。

在 Megaport Portal 中新增 Google Cloud 連線

若要設定 Google Cloud Platform 連線，您需要先在 Megaport Portal 中建立連線。

從 Megaport Portal 部署 VXC 至 GCP

在 Megaport Portal 中，前往 Services（服務） 頁面，並選取要進行連線的 MVE。

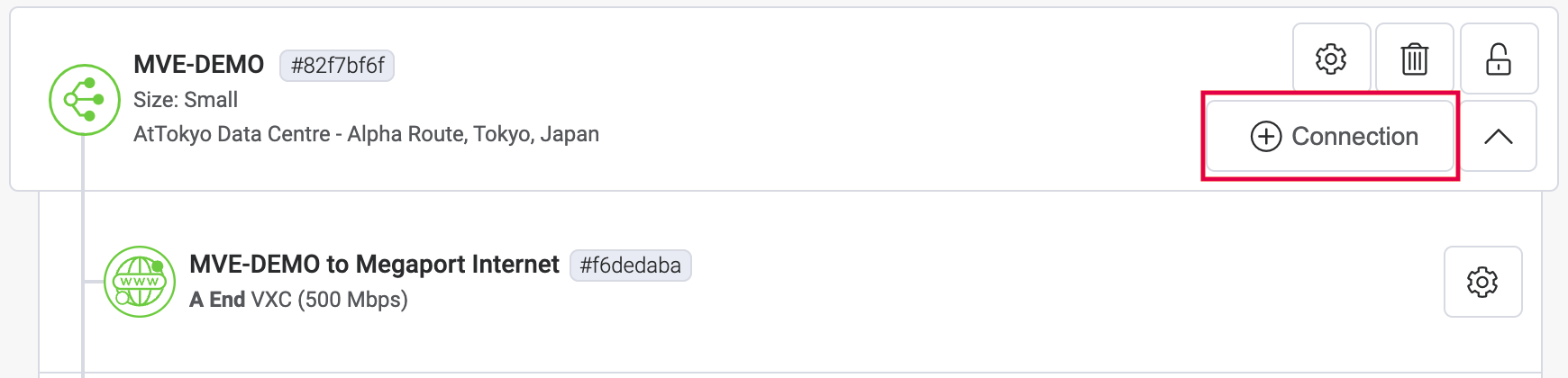

按一下 +Connection（新增連線），然後按一下 Cloud（雲端）。
選取 Google 作為服務供應商。

提示

若要檢查連線到特定 Google 位置的延遲與價格，請按一下 View all Google Partner locations (檢視所有 Google 合作夥伴位置)。您可以在沒有配對金鑰的情況下繼續前往 Connection Details 頁面，並檢視所選連接埠的定價。若要為 Google 連線下訂單，您需要提供配對金鑰。
將 Google Cloud Console 中的配對金鑰複製並貼到 Google Partner Pairing Key 欄位中。
驗證金鑰後，會顯示 Valid Service Key 通知，並根據您的 GCI Partner 連線的區域顯示相應的 Google 目標。
選取連線的目標位置，然後按一下 Next（下一步）。
指定連線詳細資料：
- Connection Name（連線名稱） – 將顯示在 Megaport Portal 中的 VXC 名稱。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。
- Rate Limit（速率上限） – 您連線的速率（單位：Mbps）。部署後無法變更此速率。輸入與您為 Google 連接埠速率所選相同的數值。
- VXC State（VXC 狀態） – 選取 Enabled（已啟用） 或 Shut Down（關機） 以定義連線的初始狀態。欲了解更多資訊，請參閱為容錯移轉測試關閉 VXC。

  備註

  如果您選取 Shut Down（關機），流量將不會通過此服務，並且在 Megaport 網路上會表現為停機狀態。此服務的計費仍會持續，您仍將為此連線支付費用。
- A-End vNIC（A 端 vNIC） – 從下拉式清單選取一個 A 端 vNIC。關於 vNIC 的更多資訊，請參閱在 Megaport Portal 中建立 MVE。
- Preferred A-End VLAN（偏好的 A 端 VLAN） – 您將透過 MVE 接收的此連線之 VLAN。此 VLAN ID 必須在該 MVE 上唯一，且可介於 2 到 4093。若您指定的 VLAN ID 已被使用，系統會顯示下一個可用的 VLAN 編號。VLAN ID 必須唯一才能繼續訂單流程。若您未指定數值，Megaport 會指派一個。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  如需詳細資訊，請參閱 VXC 定價與合約條款與 VXC、Megaport Internet 與 IX Billing。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
按一下 Next（下一步） 以將 VXC 加入您的訂單，並完成結帳流程。
部署 VXC 之後，返回 Google Cloud Console 中的附加項目並予以接受。
Google 會提供您的私有 IP 位址以設定 BGP。
請確保預先啟用該附加項目，或在設定完成 VXC 後將該附加項目標記為作用中。否則，您將無法與您的 SD-WAN 執行個體建立 BGP。

備註

Google 的 ASN 一律為 16550。

在 Aruba Orchestrator 中新增 Google Cloud 連線詳細資料

從您的 MVE 建立到 Google Cloud 的連線並在 Google Cloud Console 中完成設定後，您需要在 Aruba Orchestrator 中進行設定。這包括調整 Orchestrator 範本以新增 LAN 介面，並設定 BGP 參數、ASN 與 VLAN。

在 Aruba Orchestrator 中新增 LAN 介面

從 Google Cloud Console 收集連線詳細資料。
顯示您在 Google Cloud 中為此連線所建立的連線詳細資料。記下 Peer ASN（對等端 ASN）、Cloud Router BGP IP（Cloud Router 的 BGP IP） 與 BGP Peer IP（BGP 對等端 IP） 的值。
從 Megaport Portal 收集連線詳細資料。

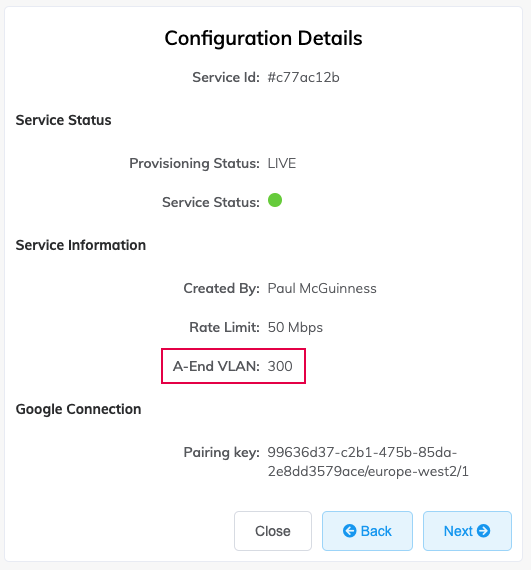

若要顯示詳細資料，請對來自您 MVE 的 Google 連線按一下齒輪圖示，然後按一下 Details（詳細資料） 檢視。記下 A-End VLAN（A 端 VLAN） 的值。

接下來，您將在 Aruba EC-V 上新增子介面。
登入 Aruba Orchestrator。
選擇 Configuration > Networking | Deployment.
依主機名稱找到該裝置，然後按一下 Edit（鉛筆）圖示
新增新的 LAN 端介面：在 LAN Interfaces 旁按一下 +Add（新增）。

備註

如果這是第一個 LAN 端服務連線，請按一下 +Add（新增）。若您已經有 LAN 介面，請在 Interface 下拉式清單下按一下 +IP（新增 IP） 以新增一個設定。

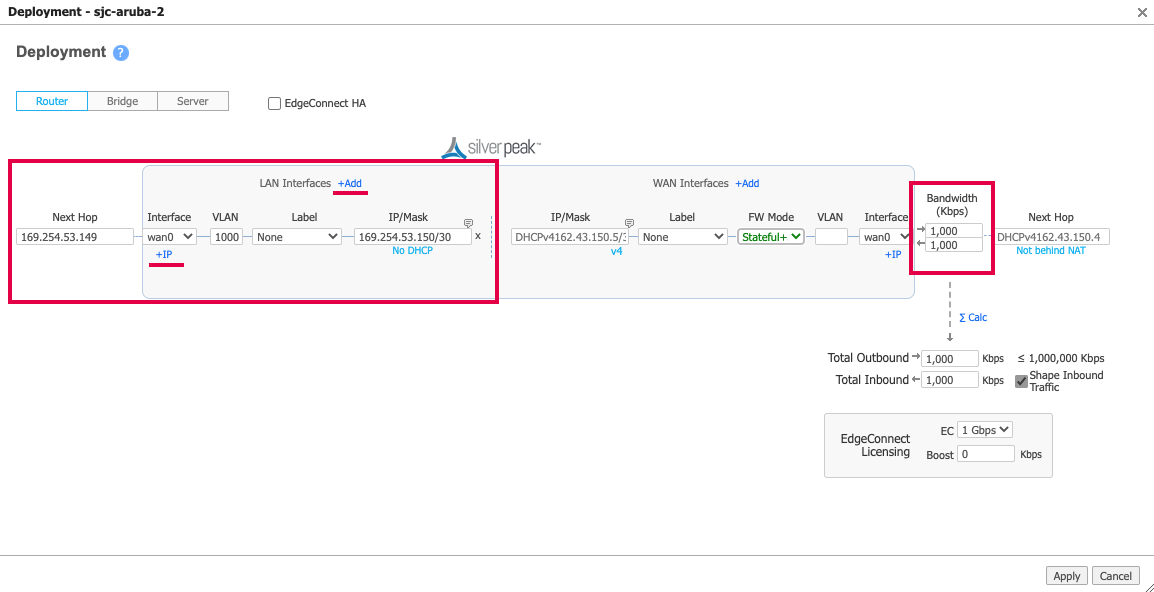

以下畫面為範例數值。
在 Interface 下拉式選單中，選擇 wan0。
在 VLAN 欄位中，輸入此 Google 連線在 Megaport Portal 中的 A 端 VLAN 值。
在 Megaport Portal 中按一下該連線的 Details 圖示以找到此值。
（選用）選取預先設定的 Label，或選擇 None。
在 IP/Mask 欄位中，輸入此 Google 連線的 A 端介面 IP 位址與子網路遮罩。這些數值可在 Google Cloud Console 的 VLAN 附加項目詳細資料中取得。此 IP 位址會顯示在 BGP Peer IP（BGP 對等端 IP） 欄位。
針對 Next Hop，輸入來自 Google 端的 Cloud Router BGP IP 位址，該位址可在 Google Cloud Console 的 VLAN 附加項目詳細資料中找到。
指定輸入與輸出頻寬值。
頻寬必須小於或等於 MVE 的頻寬上限：Small ≤ 500 Mbps、Medium ≤ 1 Gbps，或 Large ≤ 5 Gbps。
按一下 Apply（套用）。
如果出現提示，請重新啟動該裝置。
只有在新增第一個 LAN 介面時才需要重新啟動，因為系統會將裝置從伺服器模式切換為路由器模式。

當該裝置可由 Orchestrator 存取後，您便可設定 BGP 工作階段。

設定 BGP 工作階段（選用）

在 Orchestrator 中，前往 Configuration > Networking | BGP.
按一下該裝置的 Edit（鉛筆）圖示。

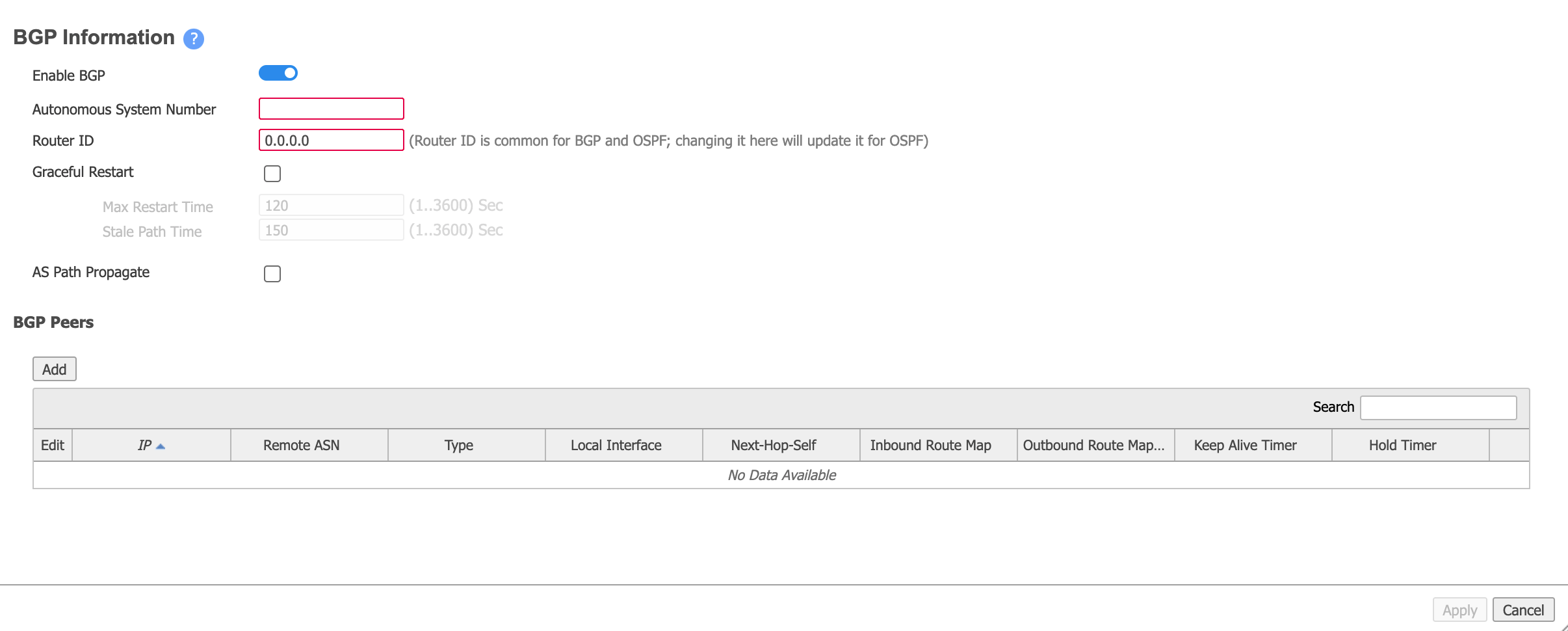

將滑桿移至 Enable BGP（啟用 BGP）。
提供自主系統編號（ASN）。
這是 Customer ASN（您本地的 MVE），在步驟 1 中已收集。
在 Router ID（路由器 ID） 欄位中，依您的網路設計需求輸入系統 IP。
您可以使用 MVE 上的任何 IP 位址，例如在初始驗收裝置時指定的 loopback 0 IP、位於 MVE 端的 VXC 介面 IP，或 transit IP 位址。

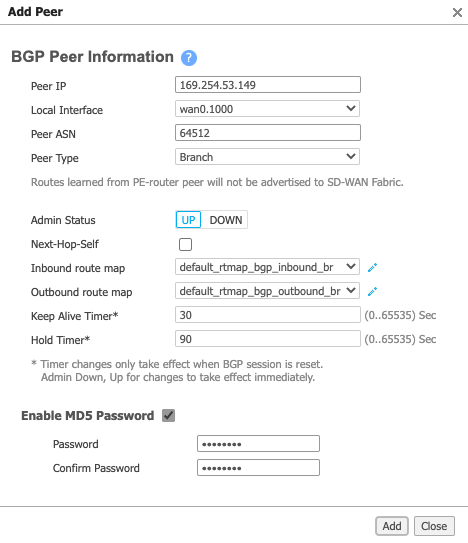

在 BGP Peers 區段中，按一下 Add（新增），並提供以下資訊：
- Peer IP（對等端 IP） – 這是本機的 Google Cloud IP 位址。此數值可在 Google Cloud Console 的 VLAN 附加項目詳細資料中取得。該 IP 位址會顯示在 Cloud Router BGP IP（Cloud Router 的 BGP IP） 欄位中。
- Local Interface（本機介面） – 選擇新建立的 LAN 介面（介面格式為 wan0+VLAN）。
- Peer ASN（對等端 ASN） – 這是 Google Cloud 的 ASN 16550。此為固定值，並會出現在 Google Cloud Console 的 VLAN 附加項目詳細資料中。
- Peer Type（對等端類型） – 選擇 Branch。
- Enable MD5有時稱為 MD5 雜湊或 BGP 金鑰。訊息摘要 (MD5) 演算法是一種廣泛使用的密碼學雜湊函式，會產生一串 32 個十六進位數字的字串。它用作在交換 BGP 資訊的路由器之間的密碼或金鑰。
  Password（啟用 MD5 密碼） – 若需要，選取此項，然後輸入並確認您的 MD5 密碼。這是在 Megaport Portal 中的 BGP Auth Key。
按一下 Add（新增）。
按一下 Apply（套用）。

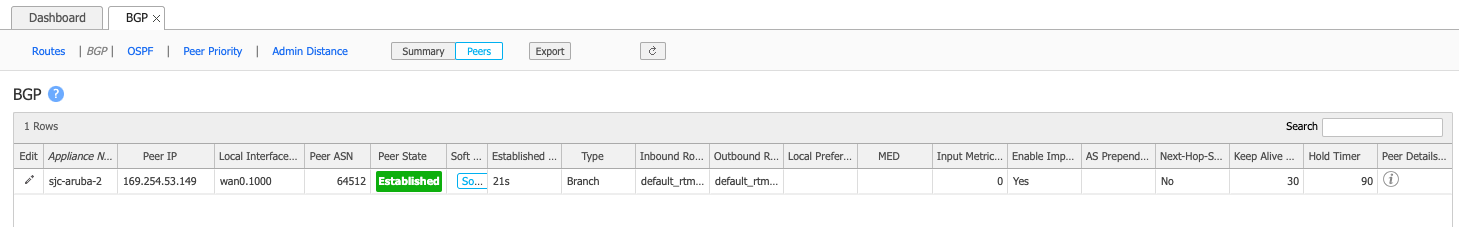

設定推送至裝置需要數秒時間。按一下重新整理圖示以自裝置更新資料。
