連線與 Versa Secure SD-WAN 整合的 MVE

本主題說明如何將一個與 Versa Secure SD-WAN 整合的 Megaport Virtual Edge（MVE）連線到另一個 MVE。

此部署使用 Megaport 私有軟體定義網路（SDN）以降低對網際網路的依賴，並連線企業分支據點

分支至分支

在設定兩個 MVE 之後，您可以在 Megaport 網路上建立私有 VXC 將它們連線起來，而無需任何實體基礎設施。VXC 本質上是 A 端 MVE 與 B 端 MVE 之間的私有點對點 Ethernet 連線。

備註

MVE 上面向網際網路的介面可以透過公用網際網路連線到另一個 MVE 上面向網際網路的介面。也就是說，您可以透過網際網路在不同都會區的 MVE 之間交換流量。基本連線模型由一個都會區的 MVE 透過 Megaport Internet 連線到另一個都會區的 MVE 所構成。此連線為客戶／SD-WAN 合作夥伴管理，非 Megaport 管理。更多資訊，請參閱 Megaport Internet 概覽。

開始之前

在不同位置佈建兩個 MVE。如果您尚未建立 MVE，請參閱建立與 Versa 整合的 MVE。

在兩個 MVE 之間建立 VXC

在 MVE 與 Versa 整合的情境下，兩個 MVE 之間的私有 VXC 部署會從 Megaport Portal 中建立 VXC 開始（選擇 A 端與 B 端裝置、IP 位址、VLAN，以及選用的 BGP 參數）。接著，在 Director 中設定 A 端與 B 端 MVE 裝置。

建立 VXC

在 Megaport Portal 中，前往 Services（服務） 頁面，然後在起始的 A 端 MVE 旁按一下 +Connection（新增連線）。
選取 Private VXC（私有 VXC），然後按一下 Next（下一步）。
選取目的地 B 端 MVE 與位置。
使用 Country 篩選器縮小選項範圍。
按一下 Next（下一步）。
指定連線詳細資料：
- Connection Name（連線名稱） – 將您的 VXC 名稱顯示在 Megaport Portal 中。請為 VXC 指定一個容易識別的名稱，例如，LA MVE 2 to Dallas MVE 4。您之後可以變更名稱。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。
- Rate Limit（速率上限） – 您的連線速率（以 Mbps 為單位）。會顯示最大速率。雖然 VXC 的速率上限最高可達數個 Gbps，但 A 端或 B 端 MVE 的運算容量可能會影響電路吞吐量。請參閱 Versa 的文件以取得更多資訊。
- VXC State（VXC 狀態） – 選取 Enabled（已啟用） 或 Shut Down（關機） 以定義連線的初始狀態。更多資訊，請參閱為容錯移轉測試關閉 VXC。

  備註

  如果您選取 Shut Down（關機），流量將不會通過此服務，且在 Megaport 網路上會表現為關閉狀態。此服務的計費仍會持續，您仍需為此連線付費。
- vNIC selection（vNIC 選擇） – 視您所使用的 MVE 定義而定，您可能需要指定 A 端與 B 端的 vNIC。
  - A-End vNIC（A 端 vNIC） – 使用預先填入的預設值，或從下拉式清單中選取 vNIC。
  - B-End vNIC（B 端 vNIC） – 使用預先填入的預設值，或從下拉式清單中選取 vNIC。

    如需在連線不同服務的 MVE 時進行 vNIC 選擇的更多資訊，請參閱 vNIC 連線類型。
- Preferred A-End VLAN（偏好的 A 端 VLAN） – 指定此連線在 A 端的 802.1q VLAN 標籤。
  每個 VXC 都會在 MVE 上以獨立 VLAN 提供。VLAN ID 在此 MVE 上必須是唯一值，且範圍為 2 到 4093。如果您指定已在使用中的 VLAN ID，系統會顯示下一個可用的 VLAN 編號。VLAN ID 必須是唯一值才能繼續進行訂購。如果您未指定值，Megaport 會自動指派。
- Preferred B-End VLAN（偏好的 B 端 VLAN） – 指定此連線所要在 B 端接收的 802.1q VLAN 標籤。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  更多資訊，請參閱 VXC 價格與合約條款與 VXC、Megaport Internet 與 IX 計費。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
按一下 Next（下一步） 以檢視摘要頁面。
確認組態並按一下 Add VXC（新增 VXC） 以儲存 VXC。
按一下 Review Order（檢閱訂單） 以繼續完成結帳流程。

VXC 佈建完成後，您可以在 Megaport Portal 的 Services 頁面中檢視它。Services 頁面會在 A 端 MVE 與 B 端 MVE 底下顯示該 VXC。請注意，連線兩端的 VXC 服務識別碼相同。

下一步是在 Versa Director 中設定 A 端與 B 端 MVE。

備註

下一個程序使用 BGP 設定 IP 連線能力，這只是眾多解決方案中的一種。在為 MVE 設定介面之前，請先參閱您的 SD-WAN 供應商文件以取得具體的網路設計與組態選項。

將 MVE 詳細資料新增至 Director

在您於 MVE 之間建立 VXC 之後，您需要在 Versa Director 中進行設定。這包括為每個 Versa MVE 設定子介面、IP 位址、下一跳與 BGP 設定。

設定 A 端 MVE

從 Megaport Portal 收集連線詳細資料。

若要顯示詳細資料，請按一下來自您 MVE 的 VXC 連線的齒輪圖示，然後按一下 Details（詳細資訊） 檢視。
登入 Versa Director。
在頂端功能表列選取 Workflows（工作流程） 標籤。
在左側導覽中選取 Template > Templates。
按一下您要編輯的樣板，然後選取 Interfaces（介面） 標籤。

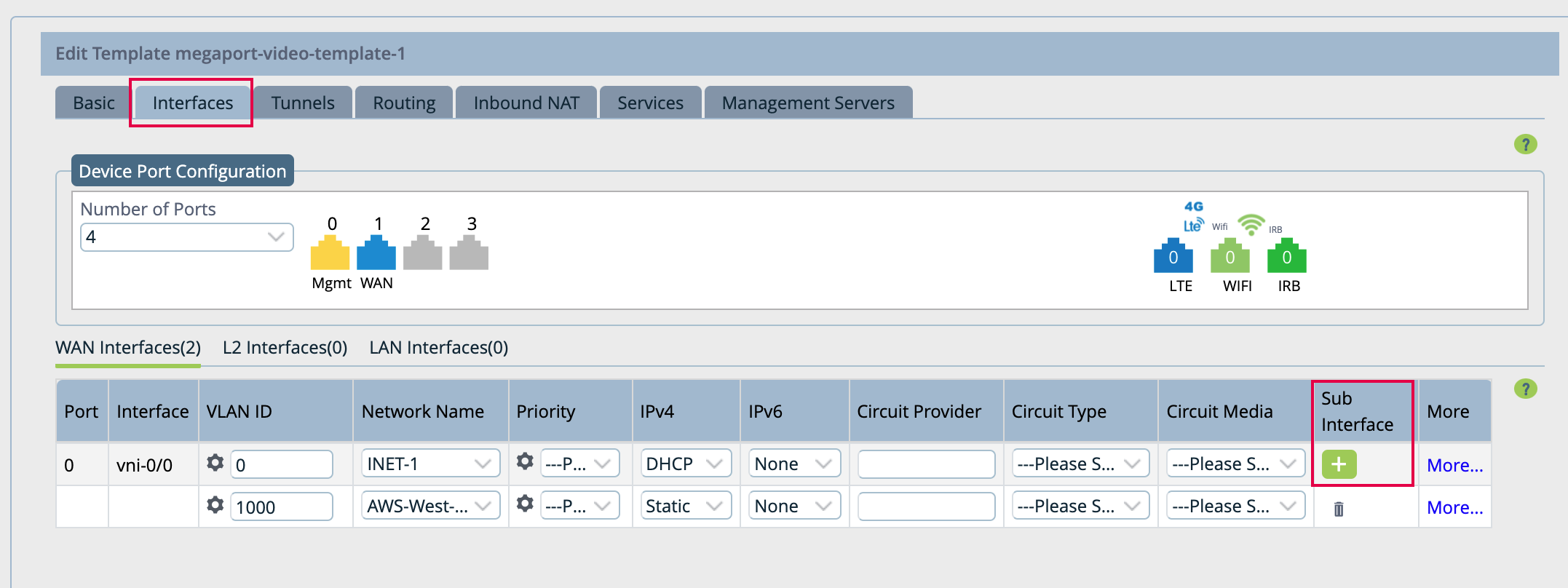

在 WAN Interfaces 區段，找到 Sub Interface 欄並按一下（新增）以新增子介面。

表格中會出現新列。

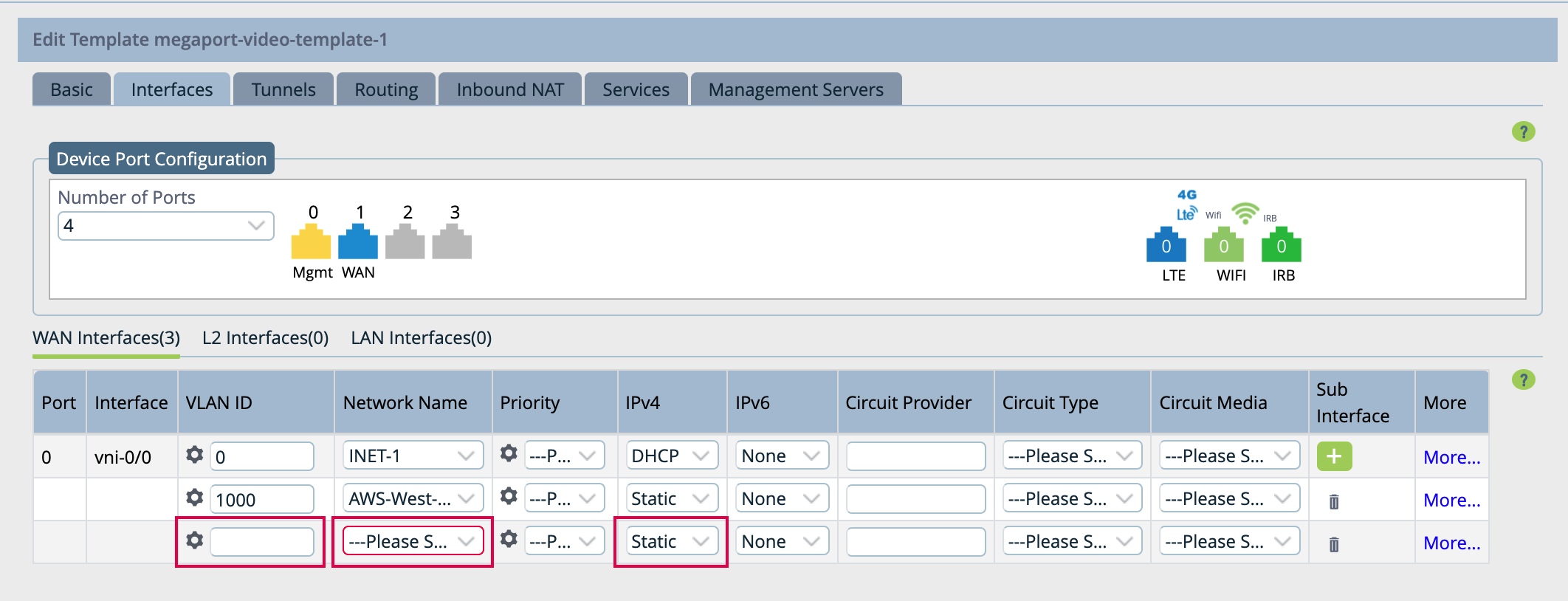

為新的子介面指定以下值。
- VLAN ID（VLAN 識別碼） – 輸入來自 Megaport Portal 的 VLAN 值。
- Network Name（網路名稱） – 從下拉式選單選擇 + Create WAN Network（+ 建立 WAN 網路） 以開啟 Create WAN Network 視窗。為該網路指定有意義的名稱，按一下 OK（確定），然後選取您建立的 WAN 網路。（或者，若符合您的環境需求，可選取既有的網路名稱。）
- IPv4 – 從下拉式選單選擇 Static。

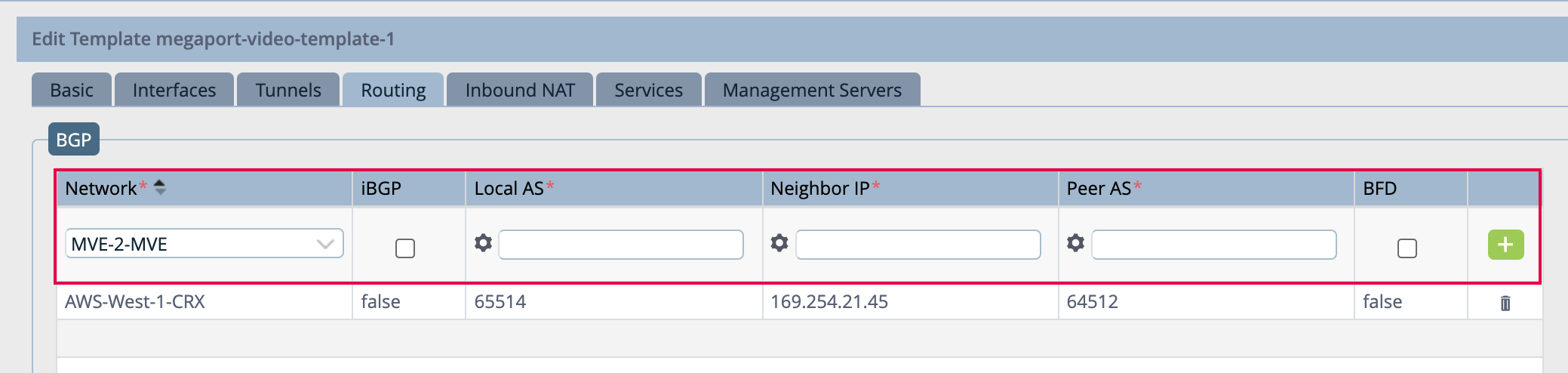

選取 Routing（路由） 標籤以新增 BGP 組態資訊。
在 BGP 區段，於 Network 欄選取您先前建立的網路名稱。
依照您的 MVE 組態指定下列值：
- Local AS（本端 AS） – 即 A 端 MVE。
- Neighbor IP Address（鄰居 IP 位址） – 即 B 端 MVE。
- Peer AS（對等 AS） – 即 B 端 ASN。
- 您也可以視網路需求選擇性啟用 BFD。
備註

Local AS 與 Peer AS 的值來自您的網路設計，並非 Megaport MVE/VXC 的一部分。
按一下設定右側的（新增）。
按一下 Recreate（重新建立）（在頁面底部）。

會開啟顯示組態差異的視窗。建議使用並預設選取自動合併版本。
按一下 Deploy（部署）。

您可以在樣板中使用變數，針對每個裝置為以下欄位指定值：Router ID（路由器 ID）、Local AS（本端 AS）、Peer AS（對等 AS） 和 Password（密碼）。

備註

Instance ID 無法修改（系統會自動指定值），且 Static IP address 預設已參數化。

將 Router ID、BGP Local AS、Peer AS 與 Password 參數化

在頂端功能表列選取 Configuration（組態） 標籤。
在水平功能表列選取 Templates（樣板） > Device Templates（裝置樣板）。
按一下您的樣板。

介面欄位會預設顯示。

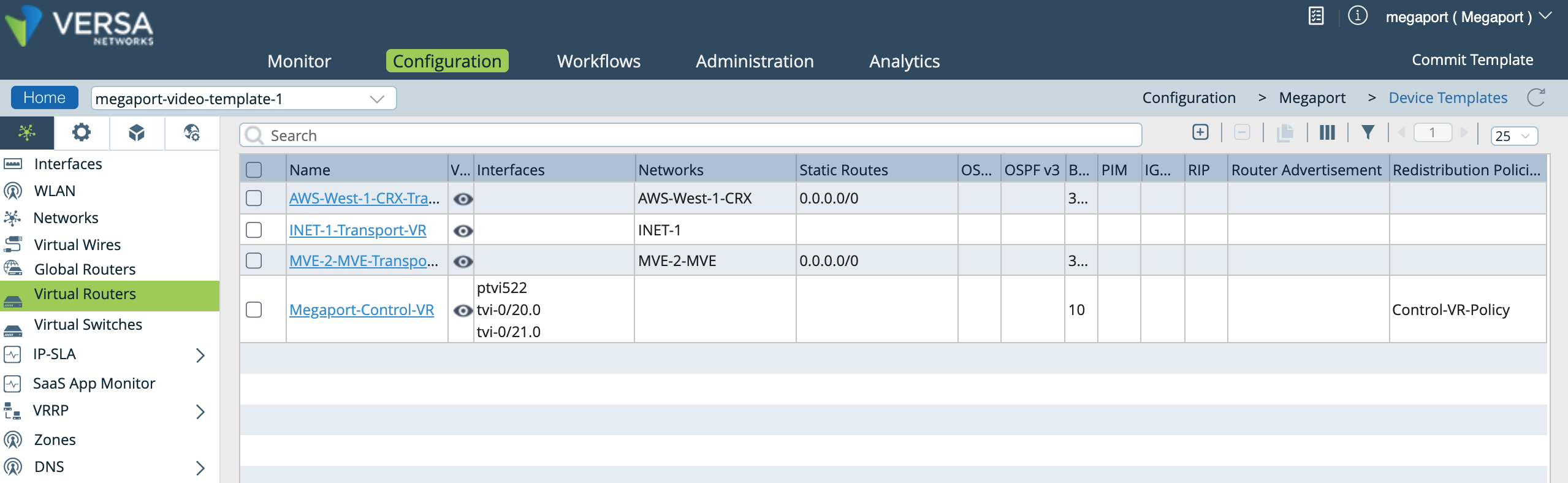

在左側導覽中選取 Virtual Routers（虛擬路由器），並按一下您的網路以開啟編輯視窗。

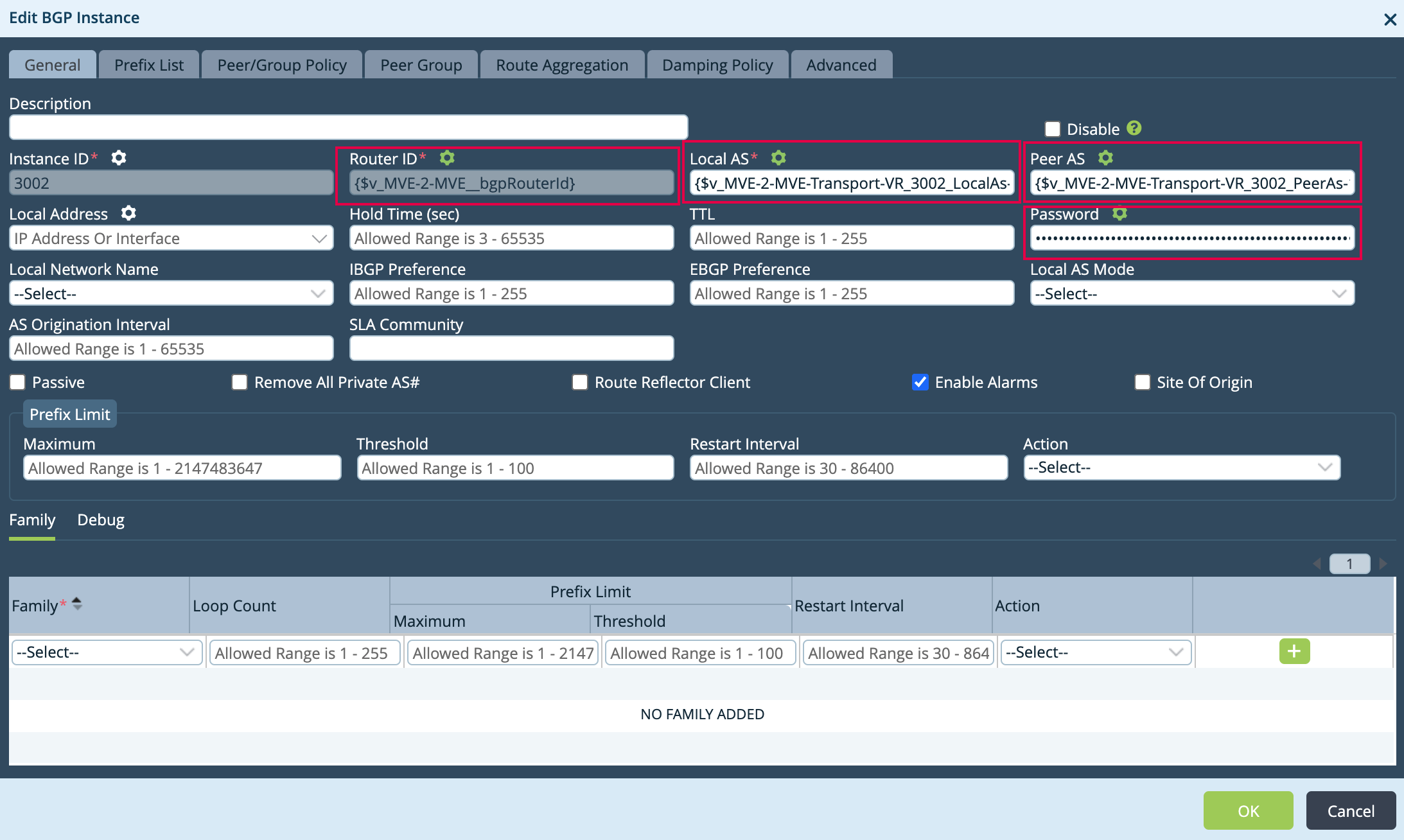

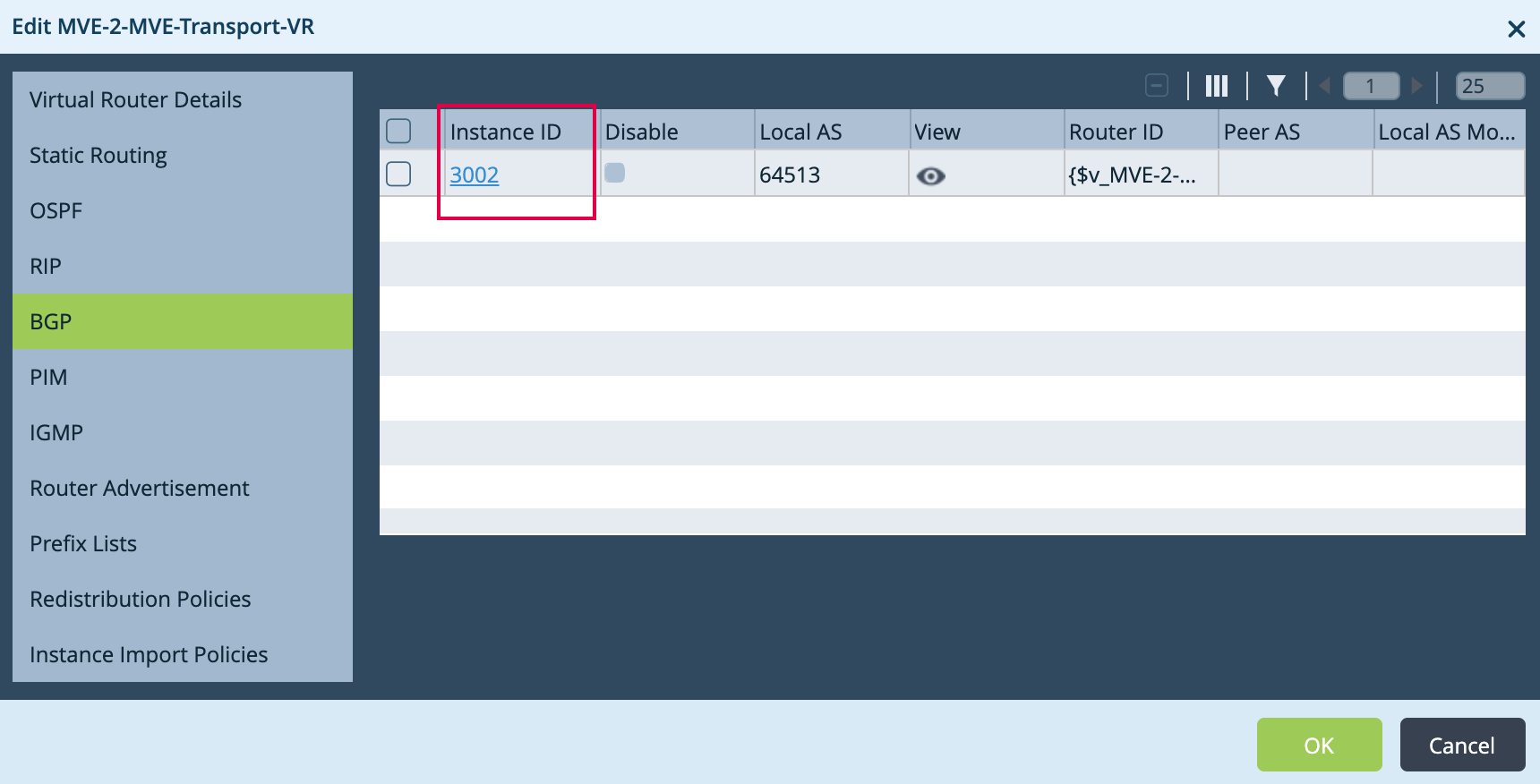

在編輯視窗中選取 BGP，接著按一下 Instance ID 以開啟 Edit BGP Instance 視窗。
在 Edit BGP Instance 視窗中，於以下各欄位旁按一下（參數化）：Router ID（路由器 ID）、Local AS（本端 AS）、Peer AS（對等 AS） 和 Password（密碼）。
連按兩次 OK（確定） 以更新。
在頂端功能表列選取 Workflows（工作流程） 標籤，然後在左側導覽中選取 Devices > Devices。
按一下您的裝置，為您剛建立的變數指定值。

會開啟 Add Device 視窗。

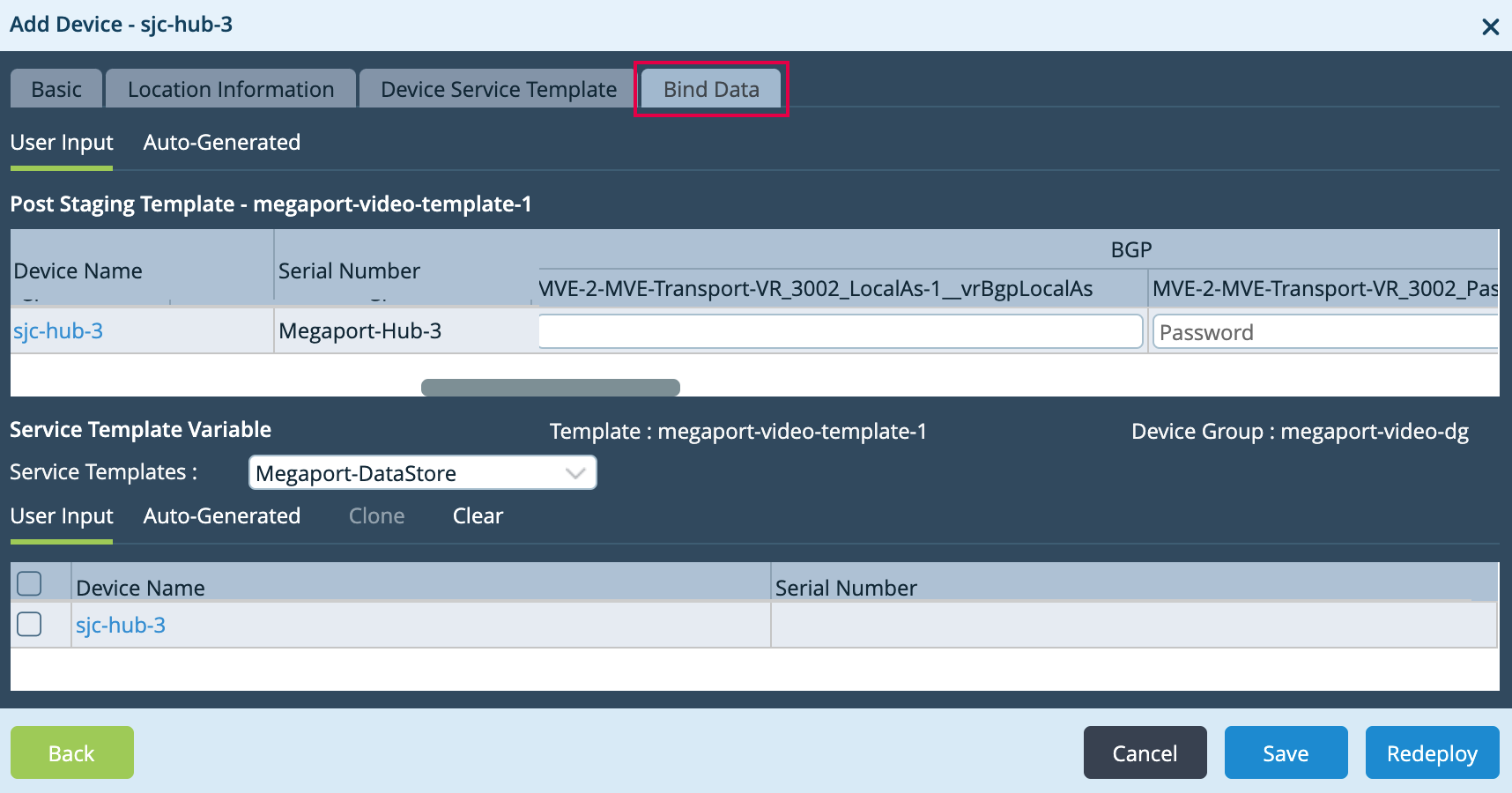

選取 Bind Data（繫結資料） 標籤。
為變數指定值。
- Local AS（本端 AS） – 輸入 A 端 ASN。
- Password（密碼） – 輸入 MD5 密碼。
- Peer AS（對等 AS） – 輸入 B 端 ASN。
- Router ID（路由器 ID） – 輸入 A 端 IP 位址。
- Hop Address（躍點位址） – 輸入 B 端 IP 位址。
- Static Address（靜態位址） – 輸入 A 端 IP 位址，包含遮罩值。
完成後按一下 Redeploy（重新部署）。

當裝置的新組態準備成功時，Versa Director 視窗底部會出現綠色核取記號。
若要將變更推送至裝置，按一下 Commit Template（提交樣板）（於右上角）。

會開啟 Commit Template to Devices 視窗。
在 Commit Template to Devices 視窗中指定下列項目：
- Organization（組織） – 從下拉式選單選取您的組織。
- Select Template（選取樣板） – 從下拉式選單選取要推送至裝置的樣板。
請注意，Template State 為 OUT_OF_SYNC。
按一下 Differences 欄中的眼睛圖示以驗證您的組態變更。
按一下 Commit to Device（提交至裝置）。

推送成功後，畫面右下角會出現綠色核取記號。Template State 現在為 IN_SYNC。

接著，設定 B 端 MVE。

使用 Versa 的樣板與工作流程有多種方式可設定 A 端與 B 端 MVE。實際步驟取決於您如何將裝置分組並指派樣板。例如，若兩個 MVE 位於相同的裝置群組並共用相同的樣板，您可以在 B 端裝置的 Bind Data 中調整變數以完成連線設定。

以下步驟說明如何使用不同樣板進行設定。

設定 B 端 MVE

在 Director 中，於頂端功能表列選取 Workflows（工作流程） 標籤。
在左側導覽中選取 Template > Templates。
按一下您要編輯的樣板，然後選取 Interfaces（介面） 標籤。
在 WAN Interfaces 區段，找到 Sub Interface 欄並按一下（新增）以新增子介面。

表格中會出現新列。

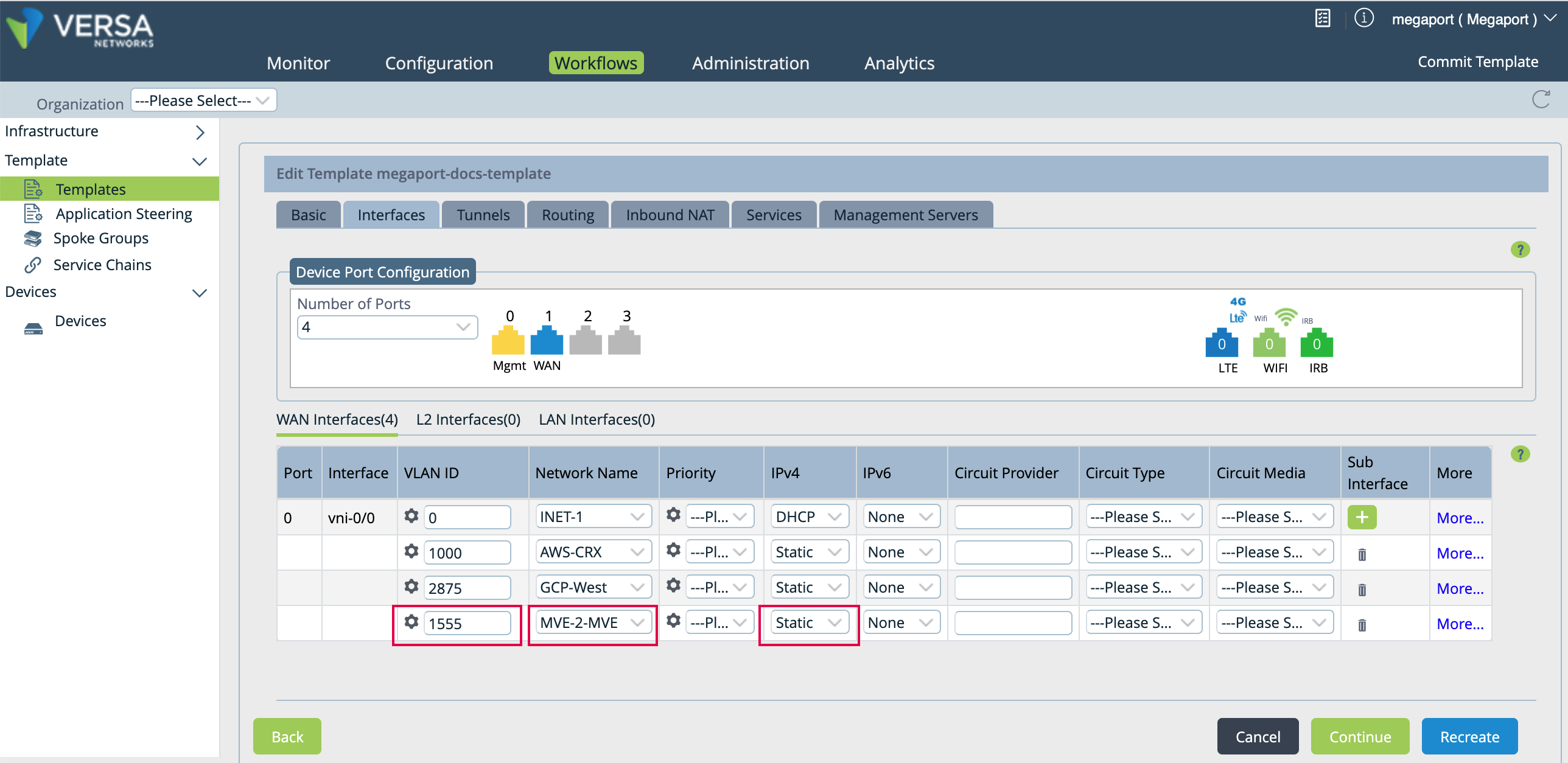

為新的子介面指定以下值。
- VLAN ID（VLAN 識別碼） – 輸入來自 Megaport Portal 的 VLAN 值。
- Network Name（網路名稱） – 從下拉式選單選取與 A 端裝置相同的網路名稱。
- IPv4 - 從下拉式選單選擇 Static。

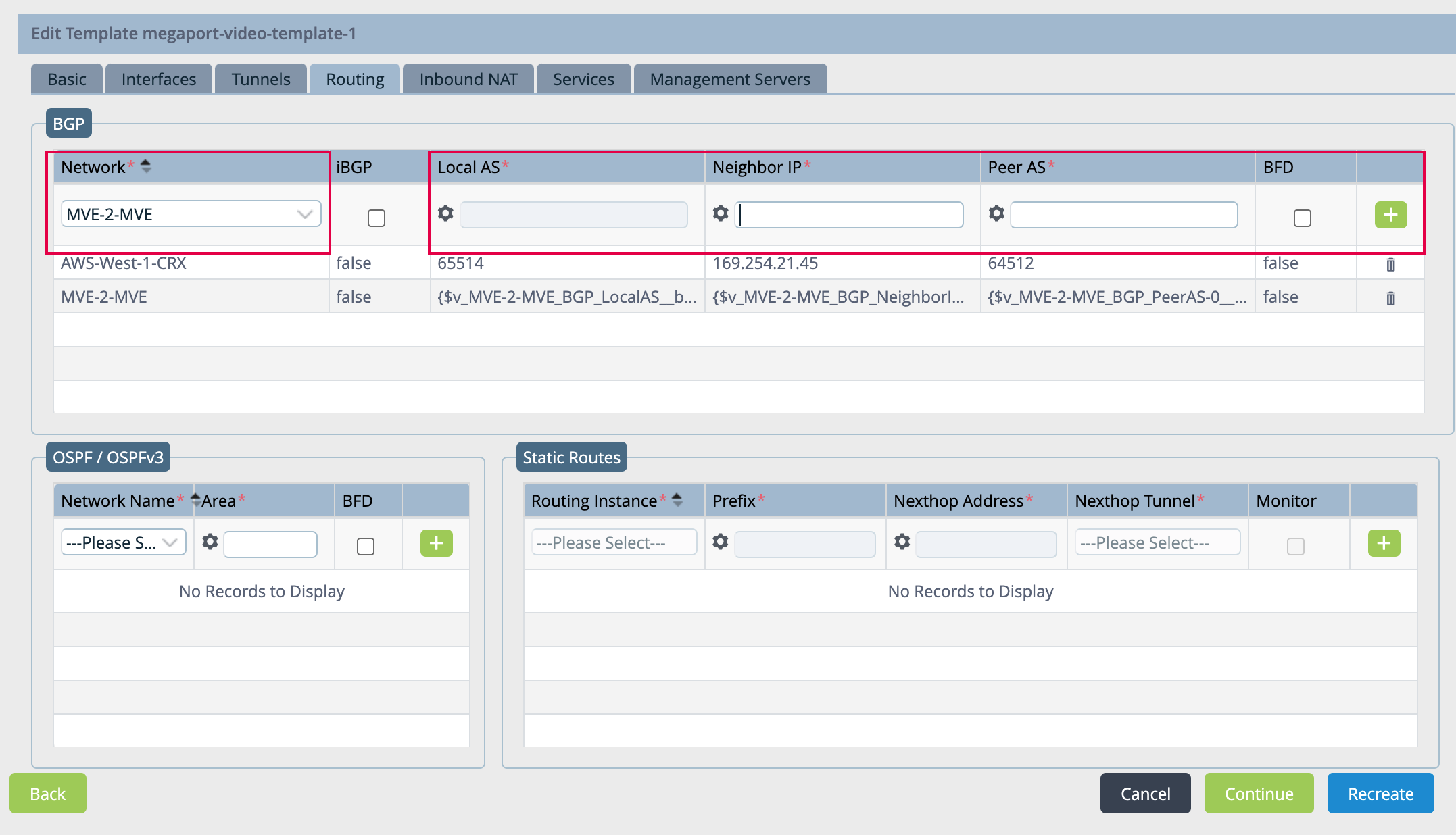

選取 Routing（路由） 標籤以新增 BGP 組態資訊。
在 BGP 區段，於 Network 欄選取此連線的網路名稱。
依照您的 MVE 組態指定下列值：
- Local AS（本端 AS） – 即您本端的 MVE：B 端。
- Neighbor IP Address（鄰居 IP 位址） – 即 A 端 IP 位址。
- Peer AS（對等 AS） – 即 A 端 ASN。
- 您也可以視網路需求選擇性啟用 BFD。
按一下設定右側的（新增）。
選取 Management Servers（管理伺服器） 標籤，然後按一下 Recreate（重新建立）（在頁面底部）。

會開啟顯示組態差異的視窗。建議使用並預設選取自動合併版本。
按一下 Deploy（部署）。

您可以在樣板中使用變數，針對每個裝置為以下欄位指定值：Router ID（路由器 ID）、Local AS（本端 AS）、Peer AS（對等 AS） 和 Password（密碼）。

備註

Instance ID 無法修改（系統會自動指定值），且 Static IP address（靜態 IP 位址） 預設已參數化。

將 Router ID、BGP Local AS、Peer AS 與 Password 參數化

在頂端功能表列選取 Configuration（組態） 標籤。
在水平功能表列選取 Templates（樣板） > Device Templates（裝置樣板）。
按一下您的樣板。

介面區段會預設顯示。
在左側導覽中選取 Virtual Routers（虛擬路由器），並按一下您的網路以開啟編輯視窗。
在編輯視窗中選取 BGP，接著按一下 Instance ID 以開啟 Edit BGP Instance 視窗。
在 Edit BGP Instance 視窗中，於以下各欄位旁按一下（參數化）：Router ID（路由器 ID）、Local AS（本端 AS）、Peer AS（對等 AS） 和 Password（密碼）。
連按兩次 OK（確定） 以更新。
在頂端功能表列選取 Workflows（工作流程） 標籤，然後在左側導覽中選取 Devices > Devices。
按一下您的裝置，為您剛建立的變數指定值。
會開啟 Add Device 視窗。
選取 Bind Data（繫結資料） 標籤。
為變數指定值。
- Local AS（本端 AS） – 輸入 B 端 ASN。
- Password（密碼） – 輸入 MD5 密碼。
- Peer AS（對等 AS） – 輸入 A 端 ASN。
- Router ID（路由器 ID） – 輸入 B 端 IP 位址。
- Hop Address（躍點位址） – 輸入 A 端 IP 位址。
- Static Address（靜態位址） – 輸入本端 IP 位址，包含遮罩值。
完成後按一下 Redeploy（重新部署）。
當裝置的新組態準備成功時，Versa Director 視窗底部會出現綠色核取記號。
若要將變更推送至裝置，按一下 Commit Template（提交樣板）（於右上角）。

會開啟 Commit Template to Devices 視窗。
在 Commit Template to Devices 視窗中指定下列項目：
- Organization（組織） – 從下拉式選單選取您的組織。
- Select Template（選取樣板） – 從下拉式選單選取要推送至裝置的樣板。
請注意，Template State 為 OUT_OF_SYNC。
按一下 Differences 欄中的眼睛圖示以驗證您的組態變更。
按一下 Commit to Device（提交至裝置）。
推送成功後，畫面右下角會出現綠色核取記號。Template State 現在為 IN_SYNC。

驗證連線

在頂端導覽列選取 Monitor（監控） 標籤，在水平導覽列選取 Devices，接著選取您的裝置以在摘要畫面中檢視詳細資料。
在摘要畫面中，您可以於 Interface 欄檢視子介面，以及 Operational 與 Admin 狀態。
