將 Megaport 與 SAP on Azure 整合

你可以使用 Megaport 來在你的內部部署或共置型基礎設施與 SAP on Azure 執行個體之間，建置一個 ExpressRoute Layer 2 連線。你也可以使用 ExpressRoute 連線到僅雲端的 SAP on Azure 執行個體。

開始之前，請先確認你已建立實體連線（Port）。建立 Port 之後，你會從該 Port 建立一條 Virtual Cross Connect（VXC），連接至與 Azure VNet 基礎架構關聯的虛擬閘道。VXC 是一條在 A 端（你的 Port）與 B 端（在此為你的 SAP on Azure 執行個體）之間的點對點乙太網路連線。

若你尚未成為 Megaport 客戶，你可以在我們全球的 data centers/Points of Presence 建立 10 Gbps、100 Gbps，或更高的 Port。若你的公司不在我們的 PoP 之一，你可以採購一條最後一哩電路至其中一個站點以連線到 Megaport。Contact Megaport 以取得更多資訊。

備註

如果你需要在不同位置建立 Port，以將此解決方案與其他穿越你 Ports 的既有流量在實體上區隔，我們建議在繼續之前先建立一個新的 Port。

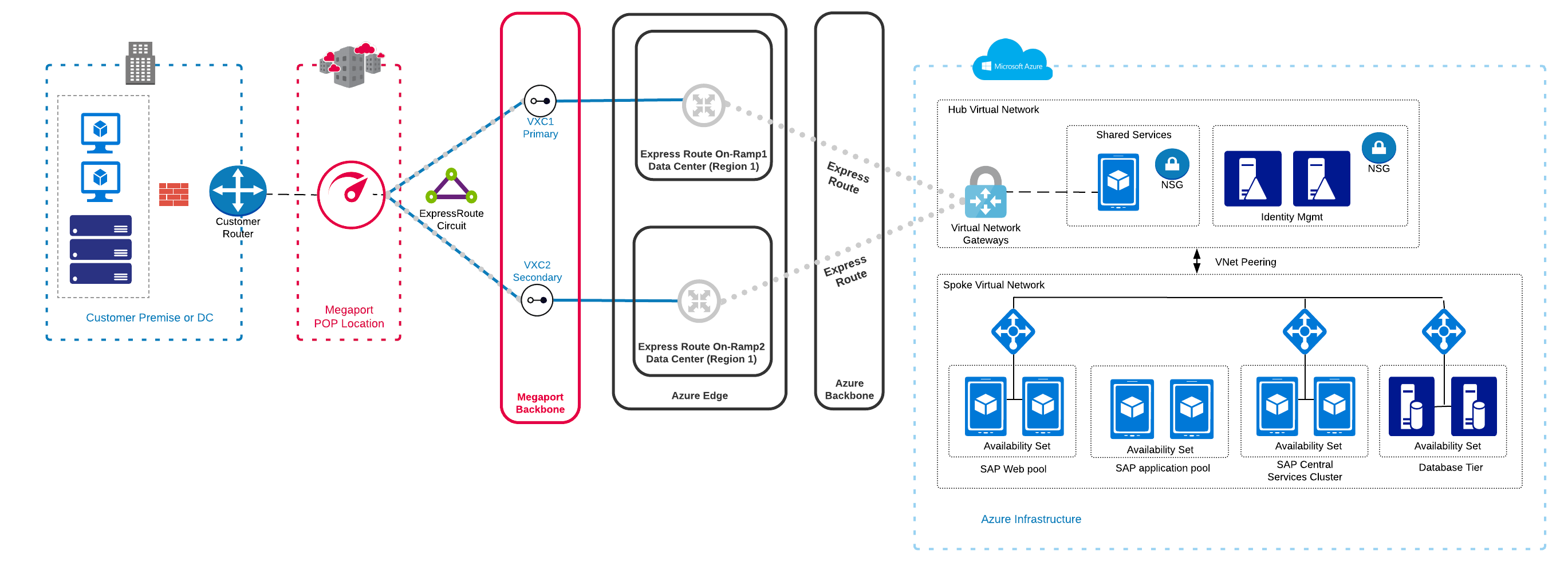

此高階示意圖顯示 Megaport 連線進入 SAP Netweaver on Azure 解決方案：

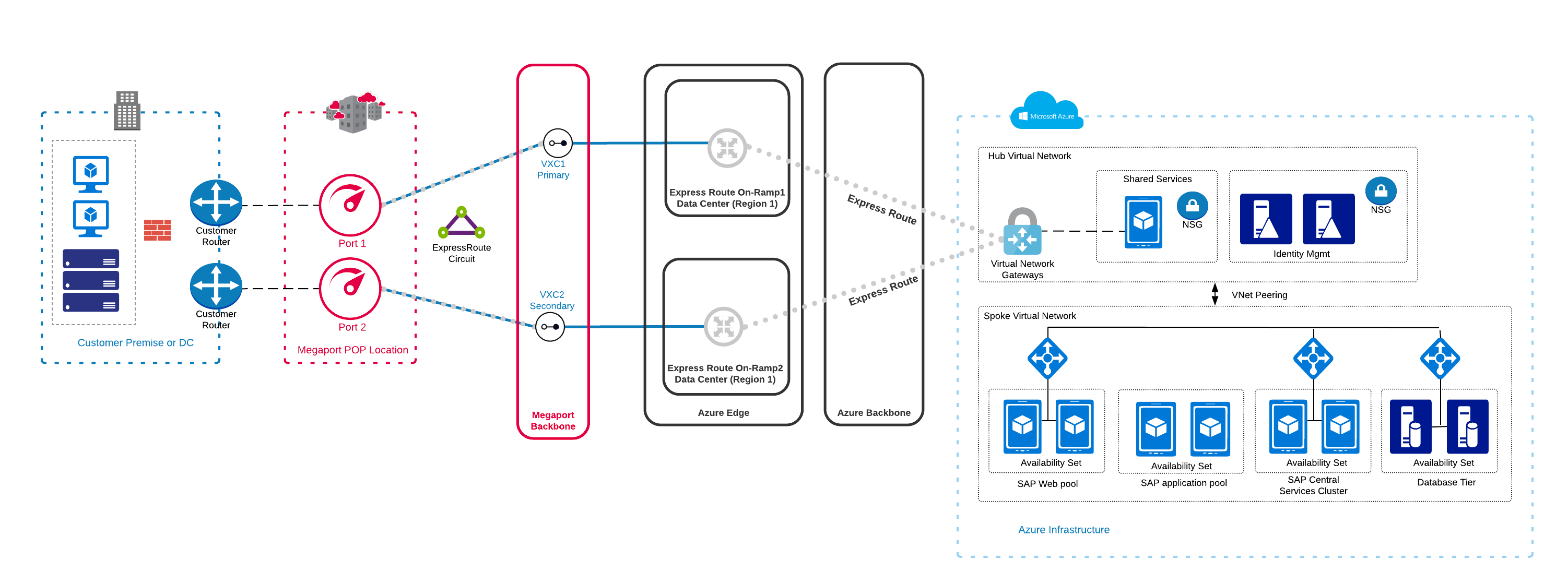

你可以透過在 Azure 環境中部署額外的 VXC，達成此解決方案連線部分的備援。下圖說明若將這些 VXC 部署在不同的 Ports 上，如何達成額外的實體備援：

先決條件

開始之前，你必須具備下列項目：

• A Port – 若你尚未建立 Port，請參閱建立 Port。你將使用 VXC，從該 Port 佈建連線至 SAP on Azure 執行個體。

• An ExpressRoute Service Key – 請依照 Azure documentation 中的步驟，從你的 Azure 入口網站建立服務金鑰。請確保在 Create ExpressRoute Circuit 視窗中選擇 Megaport 作為 Provider（Azure documentation 的步驟 2）。

  若要檢查連線到特定 Azure Partner 位置的延遲與價格，請開始新增連線到 Microsoft Azure的程序，但不要提供 Microsoft Azure Service Key (Microsoft Azure 服務金鑰)，改為按一下 View all Azure Partner locations (檢視所有 Azure Partner 位置)。您可以在沒有服務金鑰的情況下進入 Connection Details 頁面，並檢視所選連接埠的定價。若要下單建立 Microsoft Azure 連線，您需要提供服務金鑰


將 Megaport 與 SAP on Azure 整合

1. 在 Megaport Portal 中，前往 Services (服務) 頁面，並選取你要使用的 Port。

2. 為該 Port 新增 Azure 連線。

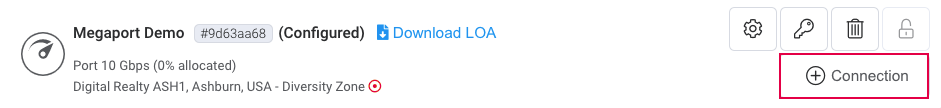

   如果這是該 Port 的第一條連線，請點選 Microsoft Azure 圖磚。此圖磚為前往設定頁面的捷徑。或者，點選 +Connection (連線)，點選 Cloud (雲端)，然後點選 Microsoft Azure。


3. 將 ExpressRoute 服務金鑰填入 Microsoft Azure Service Key (Microsoft Azure 服務金鑰) 欄位。

   Portal 會驗證該金鑰，然後依據 ExpressRoute 區域顯示 Primary 與 Secondary Azure 接入點。若需關於新增備援連線的更多資訊，請參閱備援。

4. 選擇 Primary 選項，然後按一下 Next (下一步)。

5. 指定連線詳細資料：

   • Connection Name (連線名稱) – 你的 VXC 在 Megaport Portal 中顯示的名稱。

   • Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。

   • Rate Limit (速率上限) – 你的連線速率（以 Mbps 計）。此值會依據 Service Key 的資訊自動填入。

   • VXC State (VXC 狀態) – 選取 Enabled (已啟用) 或 Shut Down (關機) 以定義連線的初始狀態。更多資訊請參閱為容錯移轉測試將 VXC 關機。

     備註

     如果你選擇 Shut Down (關機)，流量將不會透過此服務傳送，並會在 Megaport 網路上表現為關閉狀態。此服務的計費仍會持續，你仍會被收取此連線的費用。

   • Preferred A-End VLAN (偏好 A 端 VLAN) – 為此連線指定一個未使用的 VLAN ID。這是與 Port 關聯的 S-Tag（外層標記），會透明地承載 ExpressRoute 的內層 C-Tags。此 VLAN ID 必須在此 Port 上唯一，且可使用的範圍為 2 到 4093。若你指定了已使用的 VLAN ID，系統會顯示下一個可用的 VLAN 編號。VLAN ID 必須唯一才能繼續下單。若你未指定值，Megaport 會自動指派一個。

     重要

     Megaport 以 Q-in-Q 的方式，將 ExpressRoute 服務交付到 Microsoft 連接埠。對於不支援 Q-in-Q 的網路裝置，你可以 Untag（移除標記） A 端 VLAN。Untag 後會移除外層連線（S-Tag）的 VLAN 標記，並將三個內層標記（C-Tags）以 802.1Q VLAN 的原生形式傳送。請注意，使用未標記的 VLAN 會將該 VXC 限制為僅能在單一 Port 上使用。由於你無法在該 Port 上部署其他 VXC，例如次要的 ExpressRoute VXC，因此我們不建議將此因應方式做為長期解決方案。 如果你要建立 MACsec 連線，則必須使用未標記的 VLAN。

   • Minimum Term (最短合約期限) – 選擇 無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

     針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約 選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時， 合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

     更多資訊請參閱VXC 定價與合約條款 與 VXC, Megaport Internet，與 IX 計費。

   • Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
     若要新增標籤：

     1. 按一下 Add Tags（新增標籤）。
     2. 按一下 Add New Tag（新增標籤）。
     3. 在欄位中輸入詳細資料：
        • Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
        • Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
     4. 按一下 Save（儲存）。

     如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

     警告

     請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。



6. 按一下 Next (下一步)。

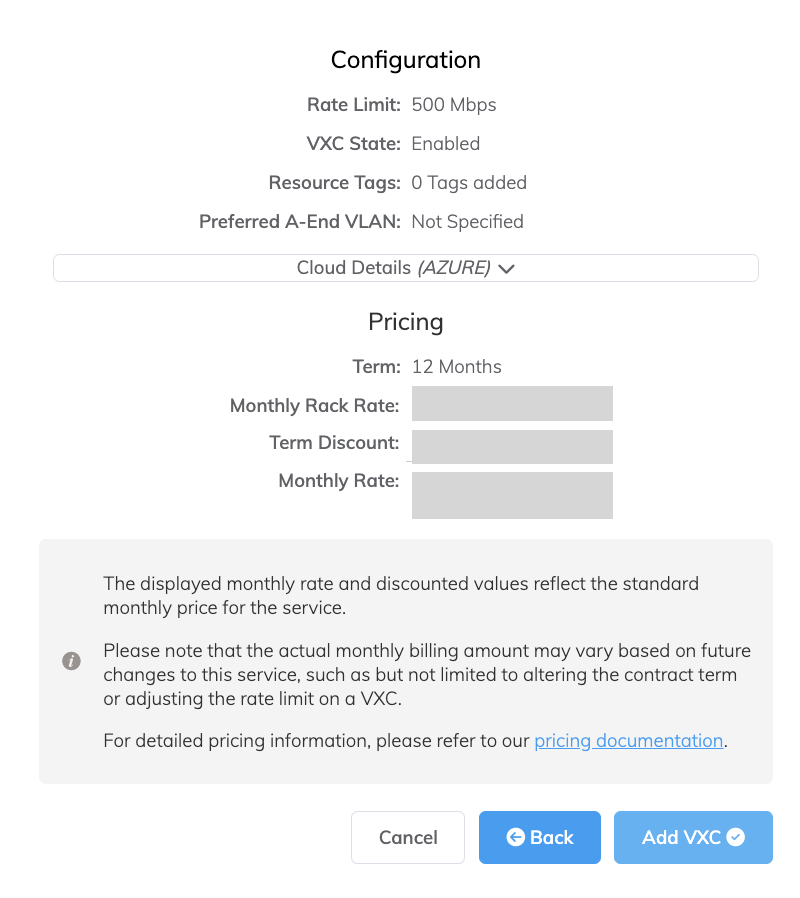

7. 檢閱詳細資料並按一下 Add VXC (新增 VXC)。


8. 按一下 Review Order (檢閱訂單)。

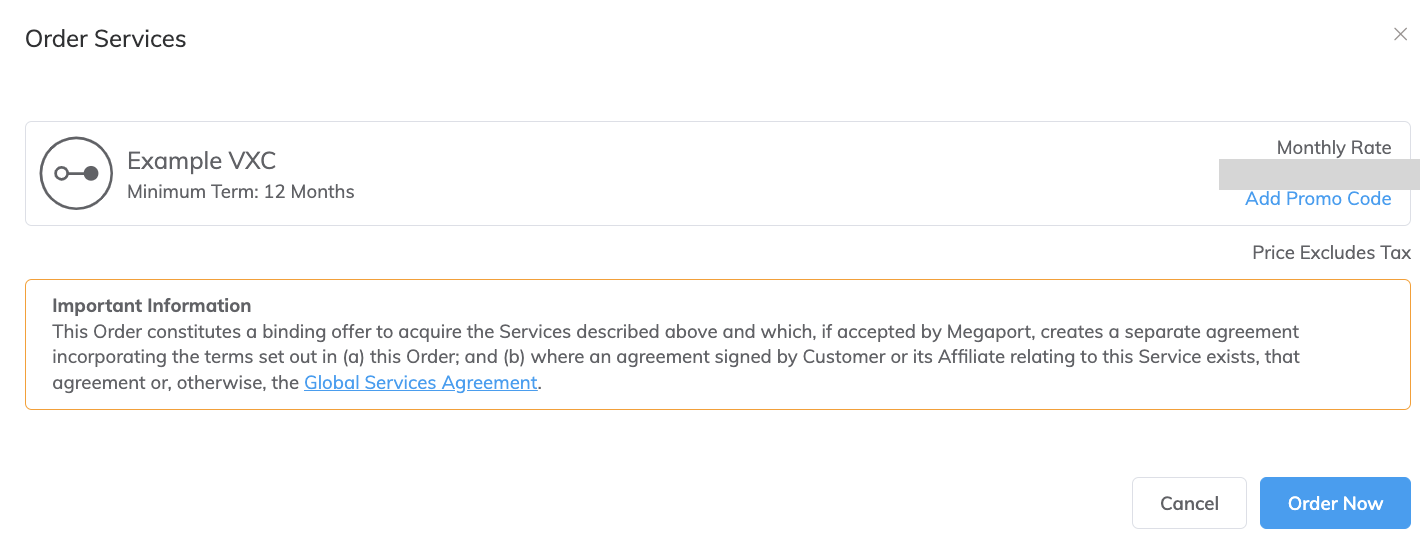

9. 檢閱 Global Services Agreement，然後按一下 Order Now (立即下單)。

   你現已在 Azure 基礎架構中建立了 Layer 2 連線。

10. 將新的 VXC 連線到 SAP on Azure 執行個體。

    登入你的 Microsoft Azure 入口網站。為 Azure 基礎架構中的 Primary 與 Secondary BGP 連線，指定 AS 編號、VLAN ID，以及 Primary 與 Secondary IP 子網路。

備註

Microsoft Azure 要求你必須使用 BGP，才能在你的內部部署環境與 Azure 基礎架構之間進行連線。

如需在 Azure 主控台中設定 Microsoft Peering 與 Private Peering 的更多資訊，請參閱 Create and modify peering for an ExpressRoute circuit。

備援

若要符合 Microsoft Azure 的 availability SLA，你必須在 Azure 基礎架構中建立第二條 VXC 連線。將 Microsoft Azure service key 貼到對應欄位時，請選擇 Secondary (次要) on-ramp 位置（Primary (主要) on-ramp 位置會變成灰色且無法使用）。

到這個步驟為止，你已從 Megaport 建立第二條通往 Azure 基礎架構的 Layer 2 連線，你在 Megaport Portal 中的作業也已完成。

背景資訊

規劃部署 SAP on Azure

你可以在 Azure 虛擬機器（VMs）與裸機執行個體上執行 SAP 應用程式，如同 SAP HANA on Azure（大型執行個體）的情境。相較於為內部部署安裝而採購與安裝設備的冗長流程，在 VM 上部署 SAP 應用程式能更快速地建置運算與儲存。這可以是內部部署、連接到雲端解決方案，或完全以雲端解決方案執行。不支援將同一個 SAP 系統分散在內部部署與雲端基礎架構之間。

SAP on Azure 虛擬機器

NetWeaver、Business One 與 HANA 等 SAP 服務可以在 Azure VM、儲存體與網路上執行。為了有效使用這些服務，了解 VM 在 vCPU、記憶體，以及相關網路與儲存體頻寬方面的規格與容量非常重要。你需要足夠的資源，以確保所使用之 SAP 應用程式的效能。

VM 以 Hyper-V Virtual Hard Drives（VHD）為基礎，能以來賓作業系統（guest OS）形式執行各種作業系統。你可以在 Microsoft 網站上找到 Linux 與 Windows VM 規格的詳細資料。

Azure VM 相關的儲存體有兩種類型：非持久（易失性）與持久性。Microsoft Azure 提供 Standard 與 Premium Storage 層級；Premium Storage 層級可提供更佳的 I/O 延遲、更高的輸送量，以及更低的 I/O 延遲變異。關於 Premium Storage 的更多資訊，請參閱 Azure Premium Storage, now generally available。

SAP HANA（大型執行個體）

SAP HANA（大型執行個體）是一項針對大型企業客戶的特殊解決方案，允許在專屬於你的裸機伺服器上部署 SAP HANA。此解決方案可避免共用多租戶環境可能帶來的效能問題。你可以選擇從 36 個 Intel CPU 核心、768 GB 記憶體，一直到 480 個 Intel CPU 核心、24 TB 記憶體的規格。請注意，裸機伺服器僅用於執行 SAP HANA，而工作負載的中間層仍將在 VM 上運作。

透過租用戶來達成在網路、儲存體與伺服器層面的資源隔離。SAP on Azure 的裸機解決方案已通過 Tailored Datacenter Integration（TDI）認證。

有用的參考資料

• SAP Solutions on Azure – 如何在 Azure 上移轉、實作、設定與操作 SAP 解決方案
• SAP on Azure: Planning and Implementation Guide – 其他關於在 Azure VM 上部署 SAP NetWeaver 的規劃與實作指南
• SAP Business One on Azure Virtual Machines – 如何在 Azure 上移轉、實作、設定與操作 SAP 解決方案
• What is SAP HANA on Azure (Large Instances)? – 關於大型執行個體解決方案的更多資訊
