設定 Q-in-Q

本主題說明如何將您的內部部署網路設備連接到使用 Q-in-Q802.1Q 隧道（亦稱為 Q-in-Q 或 802.1ad）是 OSI 第 2 層服務提供者為其客戶所使用的一種技術。802.1ad 提供內層與外層標籤，其中外層（有時稱為 S-tag，代表服務提供者）可移除，以露出用於區隔資料的內層（C-tag 或客戶）標籤。
的雲端服務提供者（CSP），例如 Azure ExpressRoute。另有部分 CSP 需要 Q-in-Q，但並非所有網路裝置都支援，或不支援在單一實體介面上同時處理單一與多重標籤（「selective Q-in-Q」），因此本主題也提供在未原生支援 Q-in-Q 的網路裝置上，設定多層 VLAN 標籤處理的方法。

Q-in-Q 概觀

Q-in-Q，又稱為 802.1ad，是網路服務供應商（NSP）常用來提供更高第 2 層彈性的通訊協定。Q-in-Q 允許在單一乙太網路訊框中插入多個 VLAN 標籤。在訊框中堆疊多個 VLAN 標籤可實現路由網域的隔離，因為額外的標籤可識別並分離客戶流量。針對每位客戶使用不同的 VLAN 標籤，可在訊框中識別該流量，並在整個服務供應商網路中傳輸。

重要

為了在 802.1ad 標準下區分 VLAN 標籤，內層通常使用 EtherType 0x8100，外層使用 0x88a8。多數網路廠商的 Q-in-Q 預設組態為內外層 EtherType 皆為 0x8100。Megaport 對雙重標記訊框的規範是內外層標籤皆為 0x8100。

在 Q-in-Q 中，當封包從 NSP 或電信業者網路傳遞到雲端（或其他）服務供應商的 VLAN 時，用於識別客戶流量的內層 VLAN 標籤（C-Tag）會被插入至服務供應商提供的外層 VLAN 標籤（S-Tag）之內。S-Tag 提供一個可在其中封裝多個 VLAN 的單一 VLAN。在此組態下，單一 VXC 可以在兩個網路端點之間承載多個 VLAN 標籤。

如需 Q-in-Q 的詳細資訊，請參閱連線 VXC與 Megaport blog post Q & A for Q-in-Q: Part 1。如需在 Azure 設定 Q-in-Q 的詳細資訊，請參閱 Megaport blog post Q & A for Q-in-Q: Part 2。

了解搭配 Megaport VXC 的 Q-in-Q

Virtual Cross Connect（VXC）是兩個端點之間的點對點第 2 層電路，兩端各自對應一個 VLAN ID；也可以選擇在 Megaport 網路上獨立對應 A-End 與 B-End 的 VLAN 標籤。

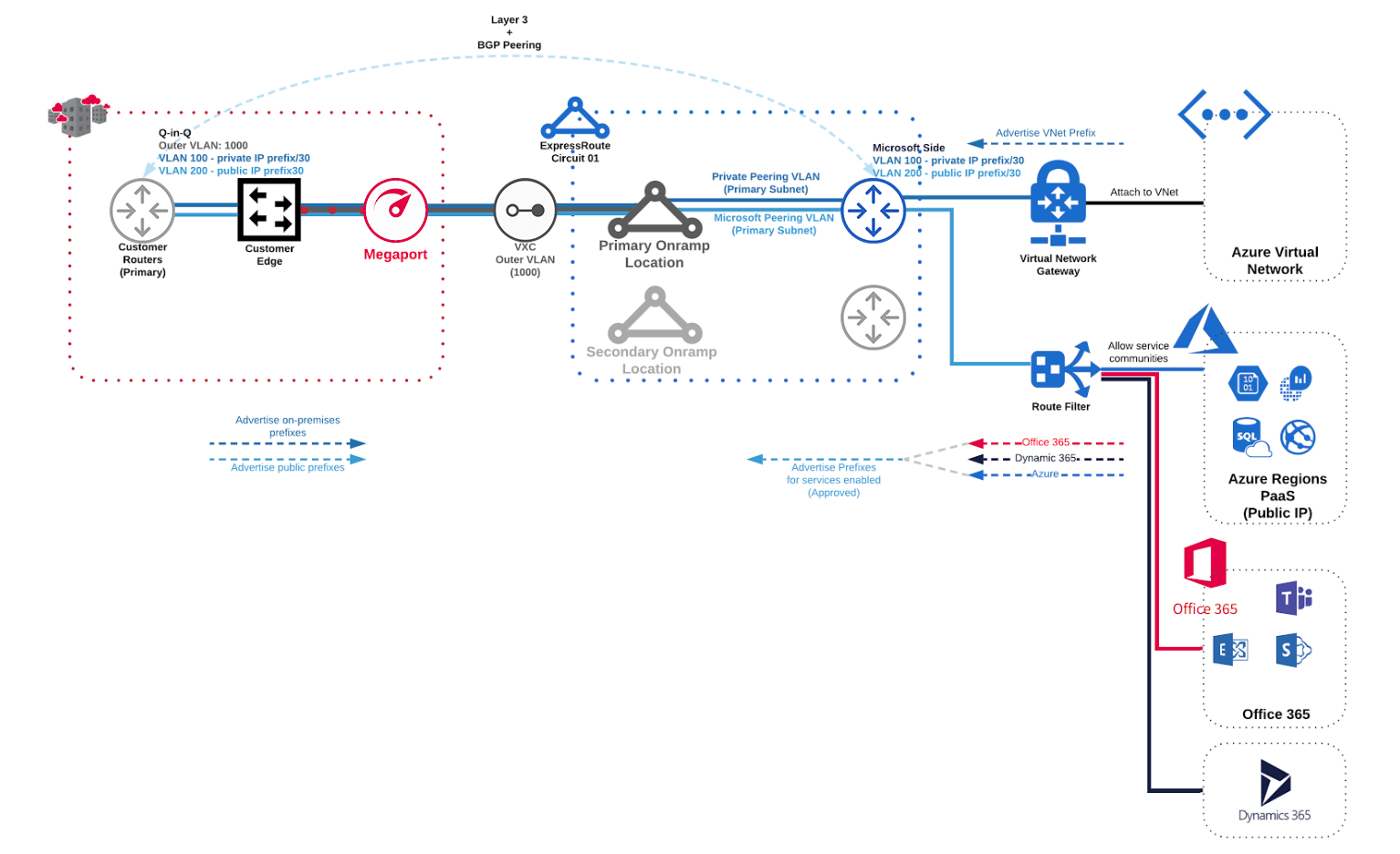

此圖顯示已啟用 private peering 與 Microsoft Peering 的 Azure ExpressRoute。VXC 以 VLAN 1000（S-Tag）將客戶邊緣連接至 Microsoft 邊緣。客戶邊緣支援 Q-in-Q。private peering 於 VLAN 100（C-Tag）上運作，Microsoft Peering 於 VLAN 200（C-Tag）上運作，以與 Azure 建立第 3 層連線與 BGP peering。

若我的路由器或交換器不支援 Q-in-Q 怎麼辦？

本節說明即使終止您 Megaport 連線的網路設備未原生支援 Q-in-Q，仍可連接到需要 Q-in-Q 的 B-End 服務的方法。

Q-in-Q 替代作法	方法	缺點
單一 Azure peering VLAN	您可以設定 VXC，讓 Megaport 透過將其中一個 Private Peering 或 Microsoft Peering 的 B-End VLAN ID 重新對應到面向客戶的 Megaport VLAN（A-End），以移除 Q-in-Q 的需求。	每個 VXC 僅能使用單一 Microsoft peering 類型。
將連接至客戶 Port 的 VXC 設為未標記（untagged）	您可以將 VXC 設為未標記（untagged），以自動移除 S-Tag。	將 VLAN 設為未標記會將該 Port 限制為僅能建立單一 VXC 連線。採用此方法代表您的 Port 僅能設定單一 B-End 目標，儘管會從該對等端以單一／dot1q 標記的方式接收所有內層 C-Tag。
部署 Megaport Cloud Router	您可以部署 Megaport Cloud Router（MCR），以自動處理一種或兩種 peering 類型的 Q-in-Q 需求。	需要額外的 MCR 成本，且需額外建立通往 MCR 的 VXC。

連線至 Microsoft ExpressRoute 的 VXC 可能包含一或兩個內層 VLAN 標籤。這些是您在 Microsoft Azure 主控台為指定 peering 類型所設定的 C-tag。請注意，即使僅使用單一 Microsoft 邊緣裝置（主要或次要）或單一 peering 類型（private 或 Microsoft），此情境仍然需要 Q-in-Q。支援 Q-in-Q 的網路設備可透過移除外層 VLAN 標籤（S-Tag）來存取這些內層標籤。若您的網路設備不支援 Q-in-Q，則無法存取內层標籤。

備註

其他 Q-in-Q 因應方式亦可行，例如在客戶端透過多台裝置來解封裝 Q-in-Q 訊框，或在單一裝置內使用回環網路線，透過多個連接埠級聯並分別以不同 VLAN 組態處理內外層標籤。然而，一般不建議在生產網路中採用這些作法。

單一 Azure peering VLAN

對於 Microsoft Azure ExpressRoute 連線，Megaport 使用 Microsoft Service Key（以及相關的主要與次要目標端點選擇），並提供針對指定 Azure peering 類型分離封裝的 C-Tag 的能力。您可以在建立新的 ExpressRoute 連線時，於 Connection Details 面板中啟用 Configure Single Azure Peering VLAN（在選取主要或次要目標 B-End 連接埠之後），以啟用此功能。

提示

我們建議使用 Single Azure Peering VLAN 選項。此選項提供完整功能且實作最簡單。使用 Single Azure VLAN，您可在單一 ER 電路上同時使用 private 或 Microsoft peering，無需具備 Q-in-Q 功能的設備、MCR，或未標記的連接埠。請注意，使用此選項時，每個 VXC 僅能有一種 peering 類型（private 或 Microsoft），因此若要同時使用兩種 peering 類型，您需要兩個 VXC。

啟用 Single Azure VLAN Peering VLAN 功能後，您可以指定單一 Azure peering VLAN，該值會與您稍後在 Azure ExpressRoute 的所選 Peering 類型組態中（透過 Microsoft Azure 入口網站或其他設定方式）所設定的值相符。詳情請參閱 Tutorial: Create and modify peering for an ExpressRoute circuit using the Azure portal。

如果您將 Preferred A-End VLAN（偏好的 A-End VLAN） 欄位留白，系統會在您下單時隨機指派一個 VLAN 給您的 VXC；否則請輸入 VLAN，系統會執行驗證檢查以確保該 VLAN 可用。

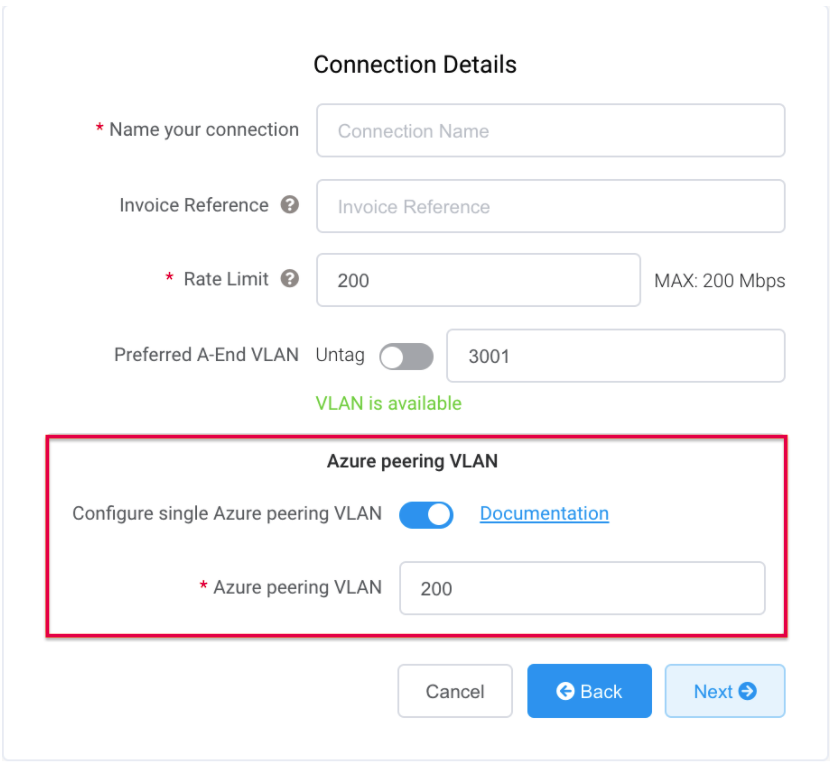

此範例顯示，Azure 的 C-tag 值 200（針對相關 ExpressRoute 電路上的 Private 或 Microsoft peering 類型）會透明對應至單一標籤的 VXC VLAN 值 3001。亦即，連接至實體 Megaport 介面的客戶裝置不需要進行任何 Q-in-Q 設定，因為 dot1q VLAN 3001 會以正確的標示傳遞到對應的面向 Microsoft 的 B-End 邊緣裝置。

在此組態中，您可以在同一個 ExpressRoute 電路上同時使用主要與次要 Microsoft ExpressRoute 端點，將其對應到單一客戶端連接埠上的不同 VLAN 標籤。此作法符合 Azure ExpressRoute Service Level Agreement（SLA）之規範。不過，我們建議您採用單一站台的 Port 與設備（zonal）多樣性，或將主要／次要 ExpressRoute 連線分散至兩個已啟用 Megaport 的據點，以確保此組態不存在單一故障點。

如需 Azure ExpressRoute SLA 的詳細資訊，請參閱 SLA for Azure ExpressRoute。

使用此方法時，無法在面向主要或次要 ExpressRoute 的 VXC 上使用多於一種的 peering 類型，因為此標籤轉換每個 VXC 電路路徑僅能發生一次。更多替代作法詳見以下章節；然而請注意，Microsoft 目前不支援在單一 ExpressRoute 電路對上對多種 peering 類型進行頻寬切分。在多數情況下，建議部署兩組 ExpressRoute 以達成此組態目標。

備註

下列章節將延續 Microsoft ExpressRoute 範例來說明替代作法。請注意，這些替代作法並非僅適用於 Azure 端點，也可用於其他跨越 Megaport 的連線，其中 B-End 可能會指定或要求使用 Q-in-Q，於單一 S-Tag／外層 VXC VLAN 中承載多個 C-Tag／內層 VLAN。之所以使用 Microsoft ExpressRoute 範例，是為了維持客戶情境的一致性。

將 VXC 設為未標記以自動處理 S-Tag

備註

使用此方法代表客戶 Port 只能設定單一 B-End 目標，儘管會從該對等端以單一／dot1q 標記的方式接收所有內層 C-tag。

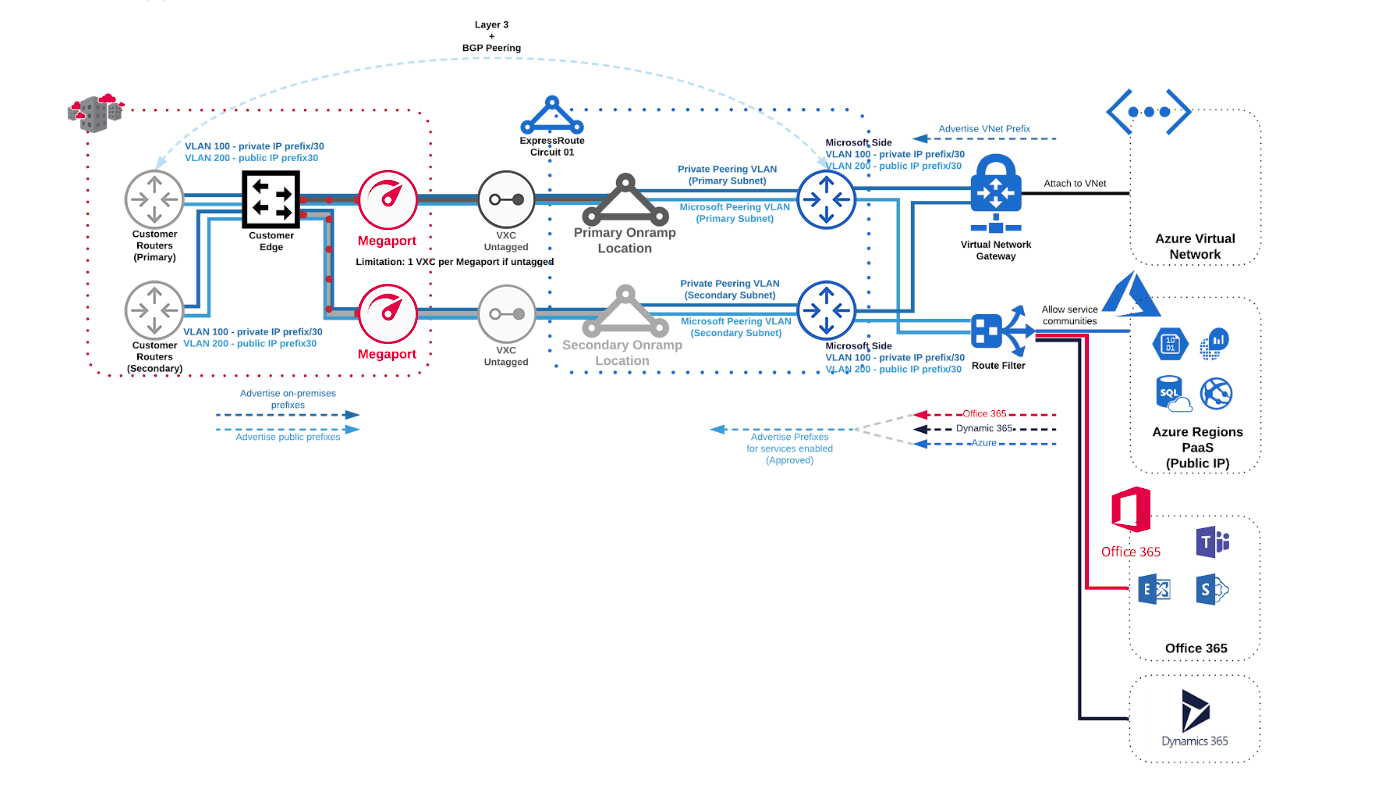

您可以設定 VXC，使 Megaport 移除外層 VLAN（S-Tag），並將 Private Peering、Microsoft Peering（或兩者）的內層 VLAN（C-Tag）之一或兩者，呈現給客戶 Port。目前，每個 ExpressRoute 電路連線僅允許一個 VXC（可從主要或次要連接埠呈現擇一），但兩種 peering 類型皆可透過此 VXC 支援，因為它們會以一或兩個 dot1q VLAN 呈現至客戶連接埠（Private、Microsoft Peering，或兩者）。

重要

客戶連接埠將會依據您在 Azure 入口網站的指定 peering 類型，於 A-End 客戶連接埠所定義的內層 VLAN 標籤來接收。詳情請參閱連線至 Microsoft Azure ExpressRoute。

備註

每個 ExpressRoute 訂閱在所選的 Microsoft 邊緣位置都包含兩個連接埠目標。若要同時接收主要與次要 ExpressRoute 電路，在此組態中您需要來自 Megaport 的兩個連接埠。Azure VNET VLAN 標籤在這兩個連接埠上相同。Megaport 無法變更主要與次要電路上的 VLAN 標籤，且無法在同一個實體介面上重複交付相同的 VLAN。
若您僅在 Azure ExpressRoute 組態中設定 private 或 public peering，則在已設定的 VXC 上只會提供與 ExpressRoute service key 相關聯的 VLAN，並與客戶連接埠一對一對應。

部署 Megaport Cloud Router

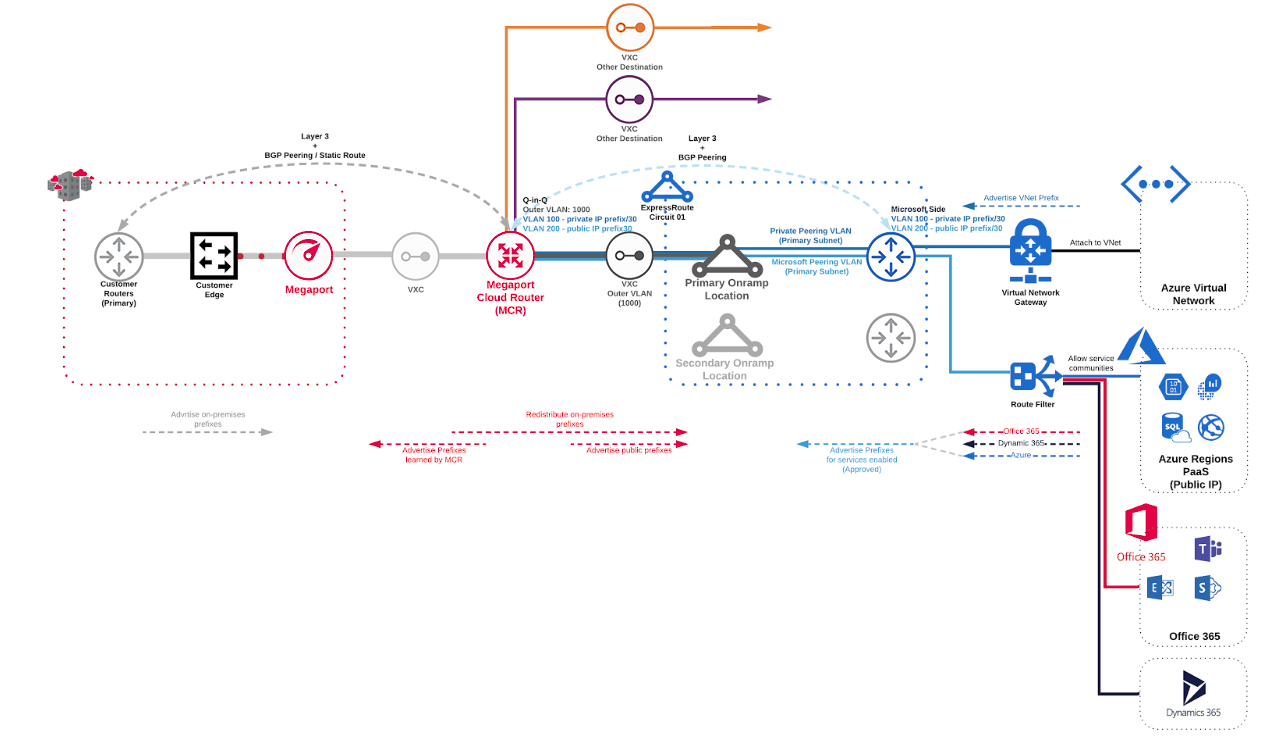

Megaport Cloud Router（MCR）支援多雲、多區域啟用，包括支援使用 Q-in-Q 連接至多個雲端目的地。S-Tag（外層標籤）屬於與您的 MCR 相關聯的 A-End VLAN，並會透明地承載您的 C-Tag。當您在 Megaport Portal 中佈建至 Azure Cloud 的 private 與 public peering 時，S-Tag 會自動設定。下圖顯示範例組態：

當同一個 MCR 上的多個 Azure VXC 使用相同的 VLAN 100 標籤（private peering）與相同的 VLAN 200 標籤（public peering）時，MCR 會為每個終止於該 MCR 的 Azure VXC 管理 Q-in-Q 隧道。每個 Azure VLAN 仍為獨立的邏輯介面。
