常見多雲連線情境

本主題說明使用 Megaport PortsPort 是連接到 Megaport 的全球軟體定義網路（SDN）的高速乙太網路介面。Ports 提供 1 Gbps、10 Gbps、100 Gbps，或更高的速率選項，視地點與服務可用性而定。
、Megaport Cloud Router (MCR)MCR 是一項受管理的虛擬路由器服務，可在全球範圍的 Megaport 軟體定義網路 (SDN) 上建立 Layer 3 連通性。MCR 執行個體已在關鍵的全球路由區域內的資料中心預先設定。MCR 可在多雲或混合雲網路、網路服務供應商與雲端服務供應商之間進行資料傳輸。
，以及 Megaport Virtual Edge (MVE)MVE 是一個隨選、廠商中立的網路功能虛擬化（NFV）平台，為部署於 Megaport 的全球軟體定義網路（SDN）邊緣的網路服務提供虛擬化基礎架構。例如 SD-WAN 與 NGFW 等網路技術可透過 Megaport Virtual Edge 直接託管於 Megaport 的全球網路上。
的一些常見連線設計情境。這些情境範圍從簡單的部分防護網路，到適用於多雲在單一異質架構中使用多個雲端運算服務。
例如，企業可能會針對基礎設施 (IaaS) 與軟體 (SaaS) 服務使用多個雲端服務供應商。
Megaport 的核心價值主張之一是提供多雲連線能力。
與混合雲的端對端高可用韌性網路。

如需更多不同多雲情境與連線需求定義的相關資訊，請參閱 Design Scenarios for Multicloud — Diversity and Design Principles blog。您也可以下載我們的多雲網路藍圖資訊白皮書：Multicloud Network Blueprints。

提示

為協助您規劃多雲方案，您可以 download a Visio (VSDX) file，其中包含這些情境。

情境：
1
2
3
4
5
6
7
8
9
10
11
12
13

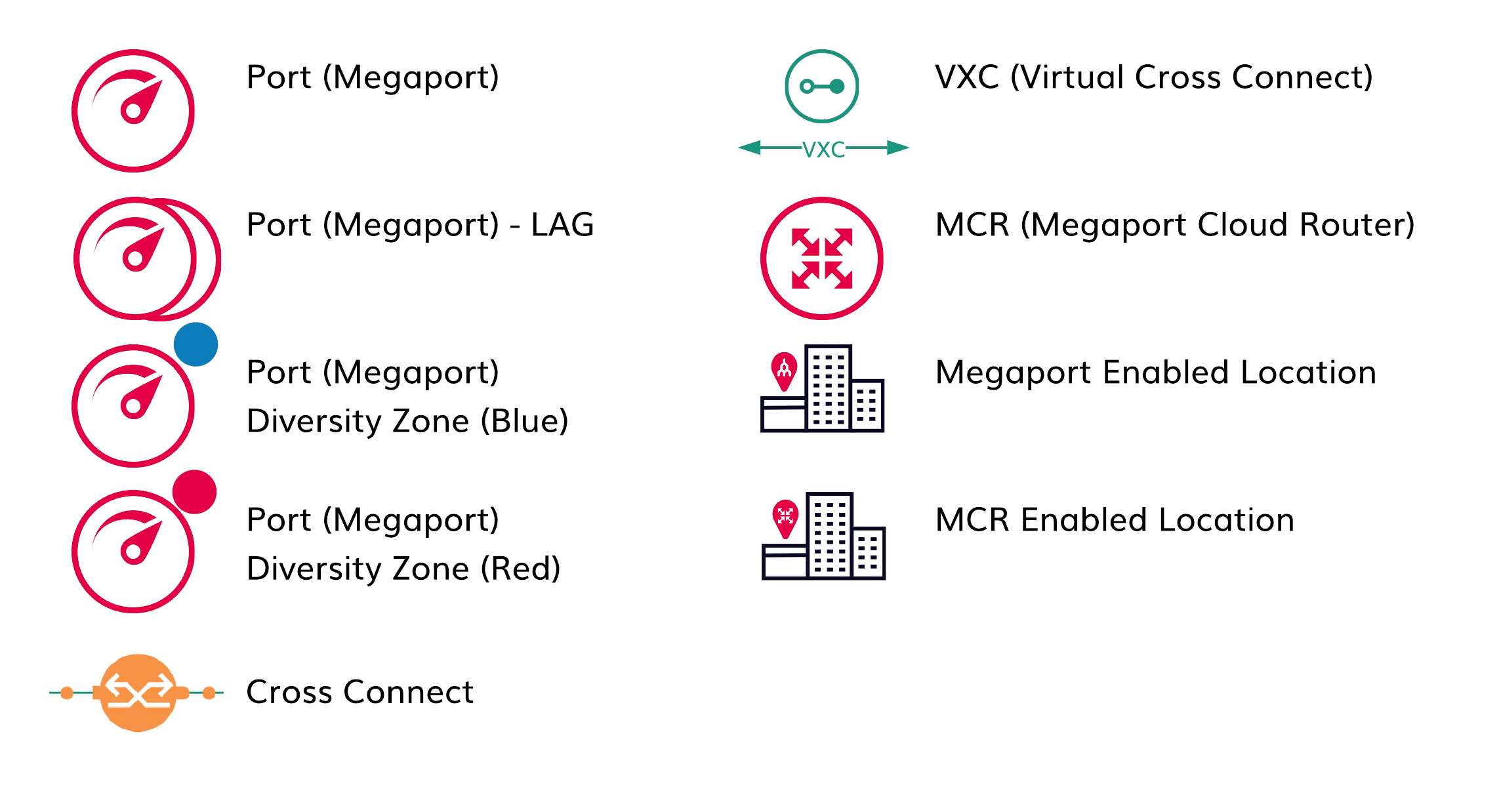

圖例

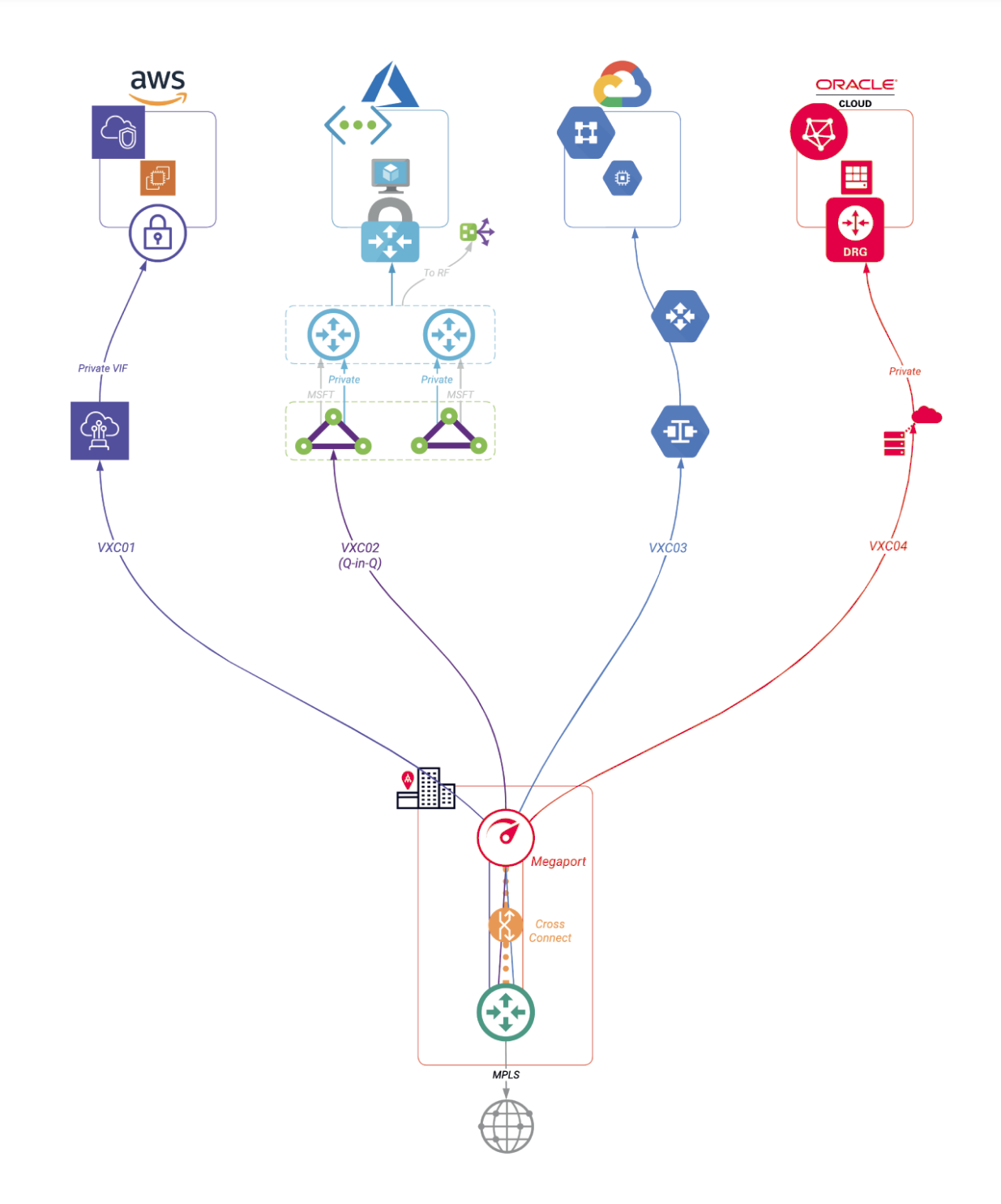

情境 1
混合多雲，非備援。包含單一 Port 連線到每個 CSP。
HA 設計	否
多雲	是
內部部署資料中心（共置）或辦公室	是 - 1 個 DC
內部部署與 CSP 地理位置相近	不適用
多個地區	否
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP 客戶（內部部署）網路設備支援 IEEE 802.1ad（Q-in-Q）– 專供 Microsoft Azure 備註：若不支援 802.1ad，請使用情境 3（MCR）。
Megaport 所需技術		需要多少？
Port	是	1
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	4（每個 CSP 1 個）

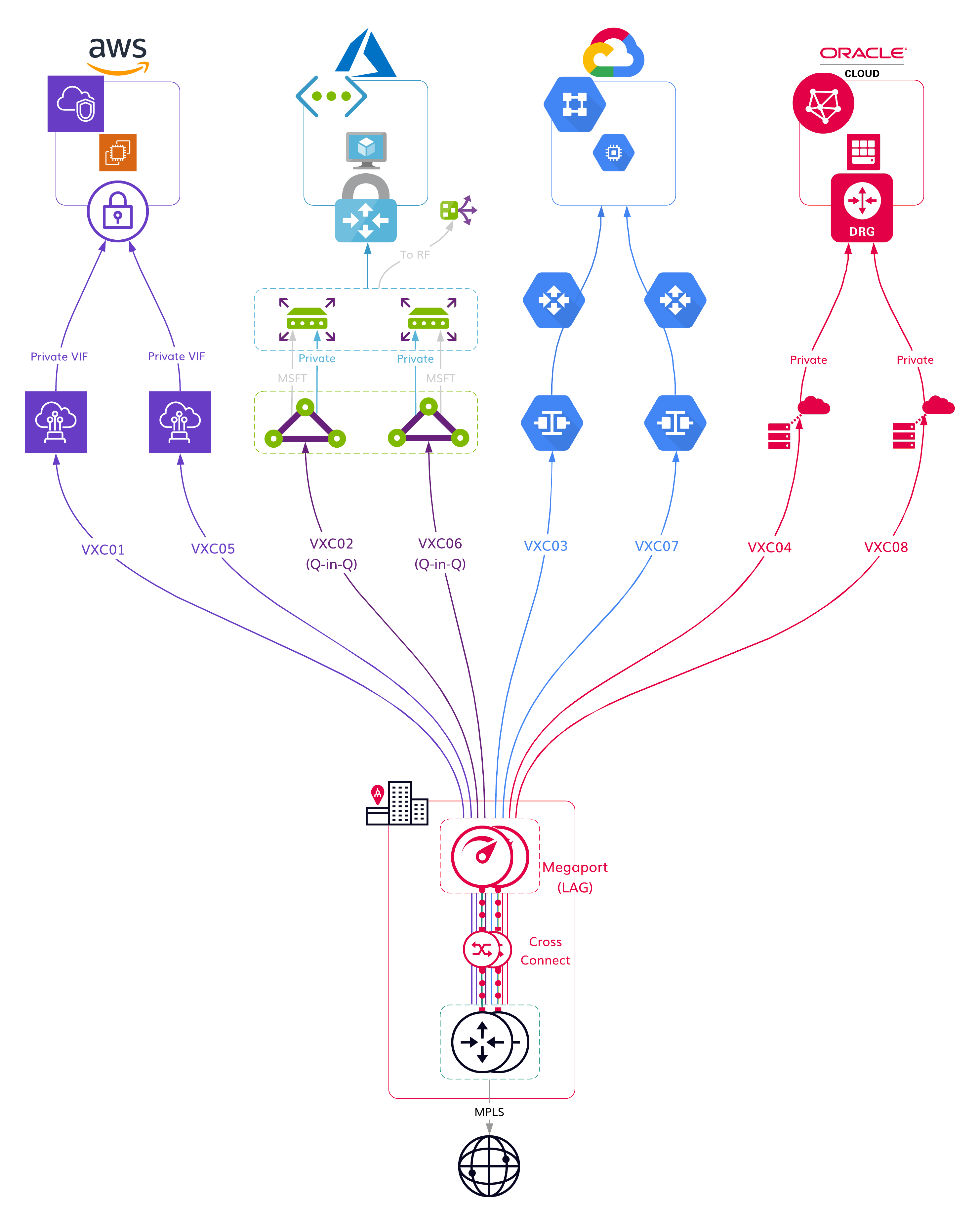

情境 2
混合多雲，非備援。包含以 LAG說明使用多條平行的網路連線來提升吞吐量，超越單一連線（一條連線）所能達到的上限。一般而言，針對連結聚合，實體連接埠必須位於單一交換器／路由器上。方式設定的雙 Port，在 HA 組態下連線到每個 CSP。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	是 - 1 個 DC
內部部署與 CSP 地理位置相近	不適用
多個地區	否
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP 客戶（內部部署）網路設備支援 IEEE 802.1ad（Q-in-Q）– 專供 Microsoft Azure 備註：若不支援 802.1ad，請使用情境 3（MCR）。
Megaport 所需技術		需要多少？
Port	是	2（在 LAG 中）
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每個 CSP 2 個）

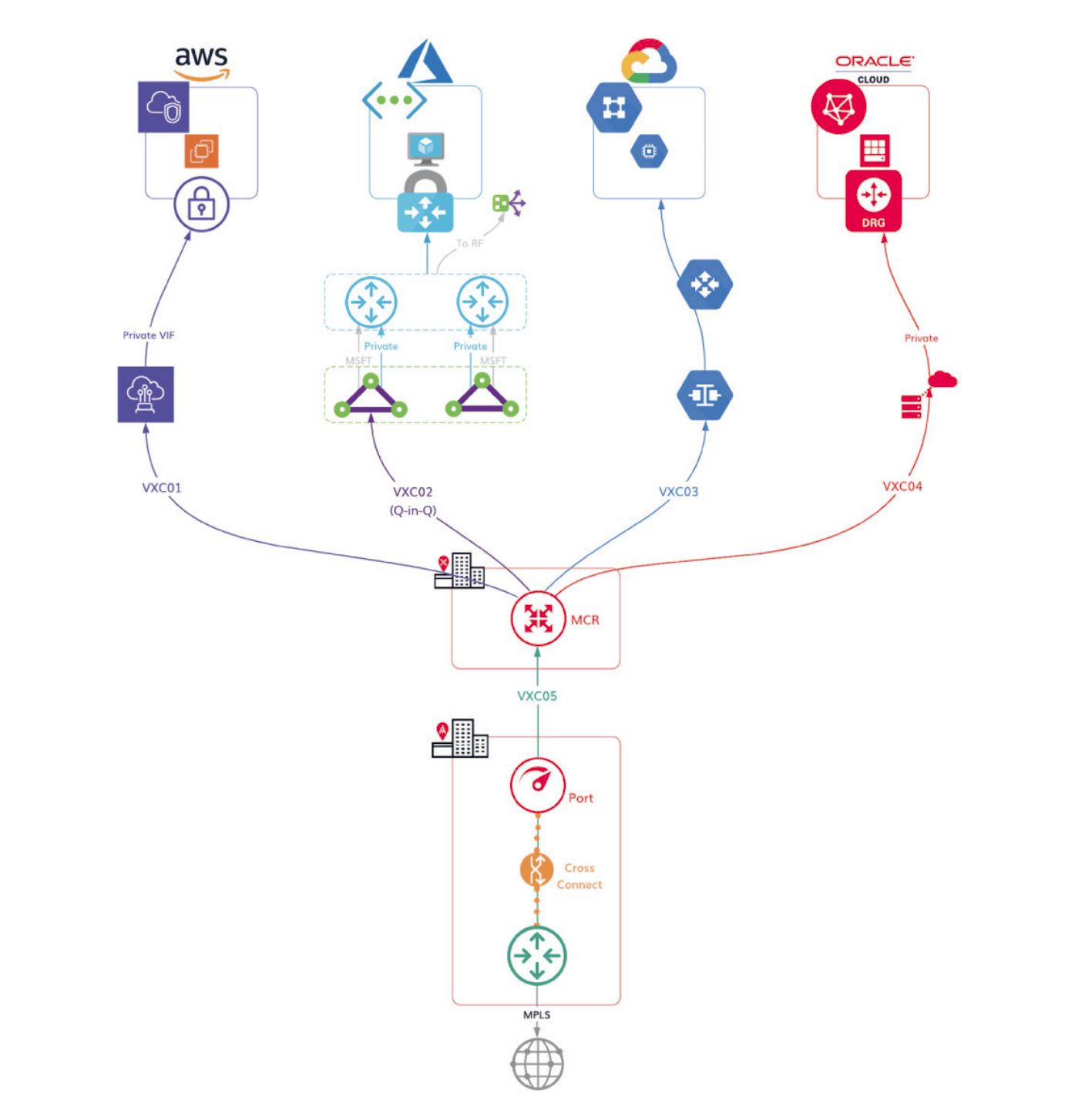

情境 3
混合雲到雲，非備援。包含一個 MCR 做為樞紐，將 DC 中的單一 Port 與各 CSP 相連。
HA 設計	否
多雲	是
內部部署資料中心（共置）或辦公室	是 - 1 個 DC
內部部署與 CSP 地理位置相近	不適用
多個地區	否
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP（可獲得更佳路徑選擇，非強制）
Megaport 所需技術		需要多少？
Port	是	1
Megaport Cloud Router (MCR)	是	1
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	5（包含每個 CSP 各 1 個）

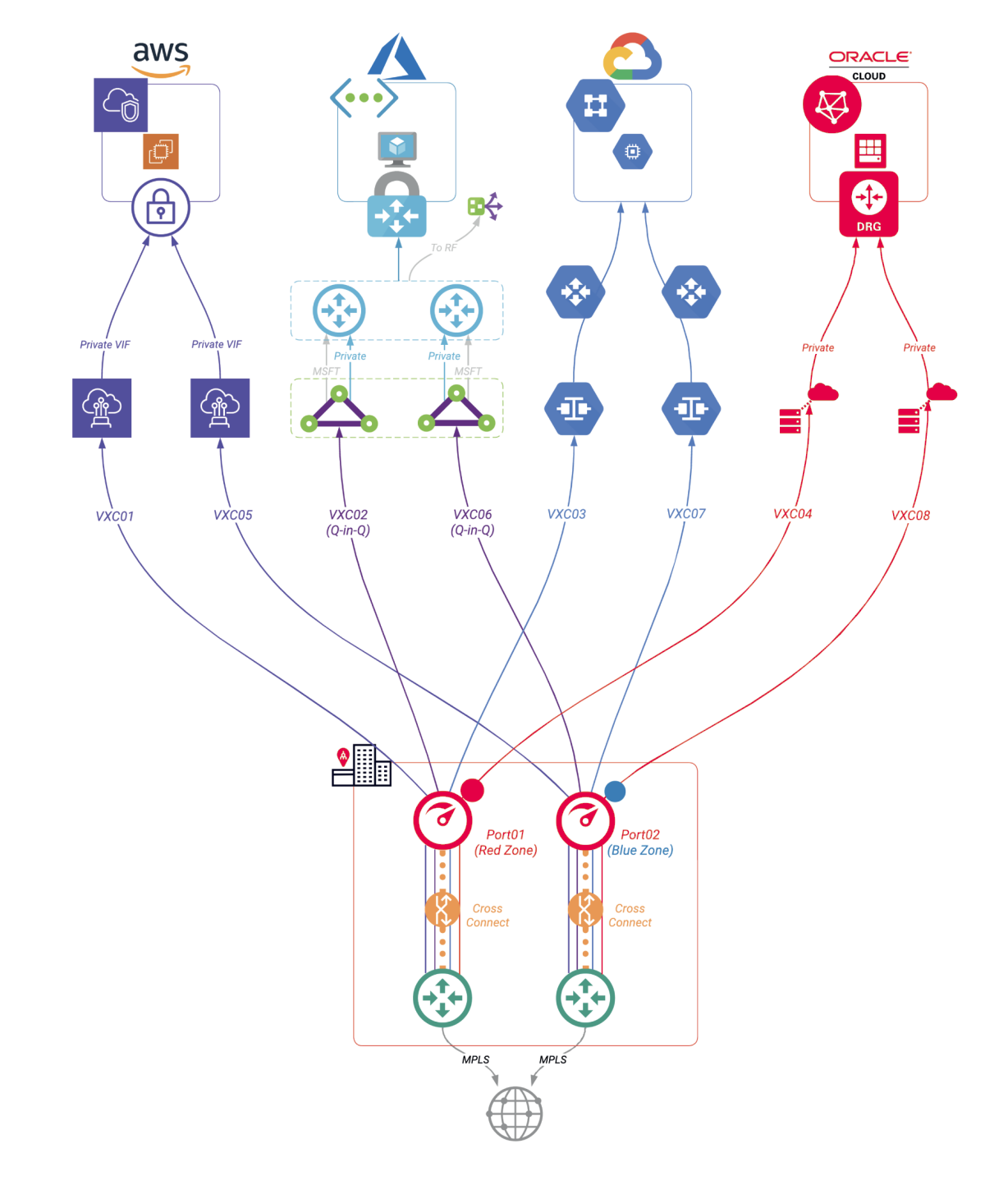

情境 4
混合多雲，具備備援（單一位置）。包含每個多樣性區域一個 Port，以 HA 組態連線到每個 CSP。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	是
內部部署與 CSP 地理位置相近	不適用
多個地區	否
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP 客戶（內部部署）網路設備支援 IEEE 802.1ad（Q-in-Q）– 專供 Azure 備註：若不支援 802.1ad，請使用 MCR（情境 6）。
Megaport 所需技術		需要多少？
Port	是	2（LAG 共 4）
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每個 CSP 2 個）

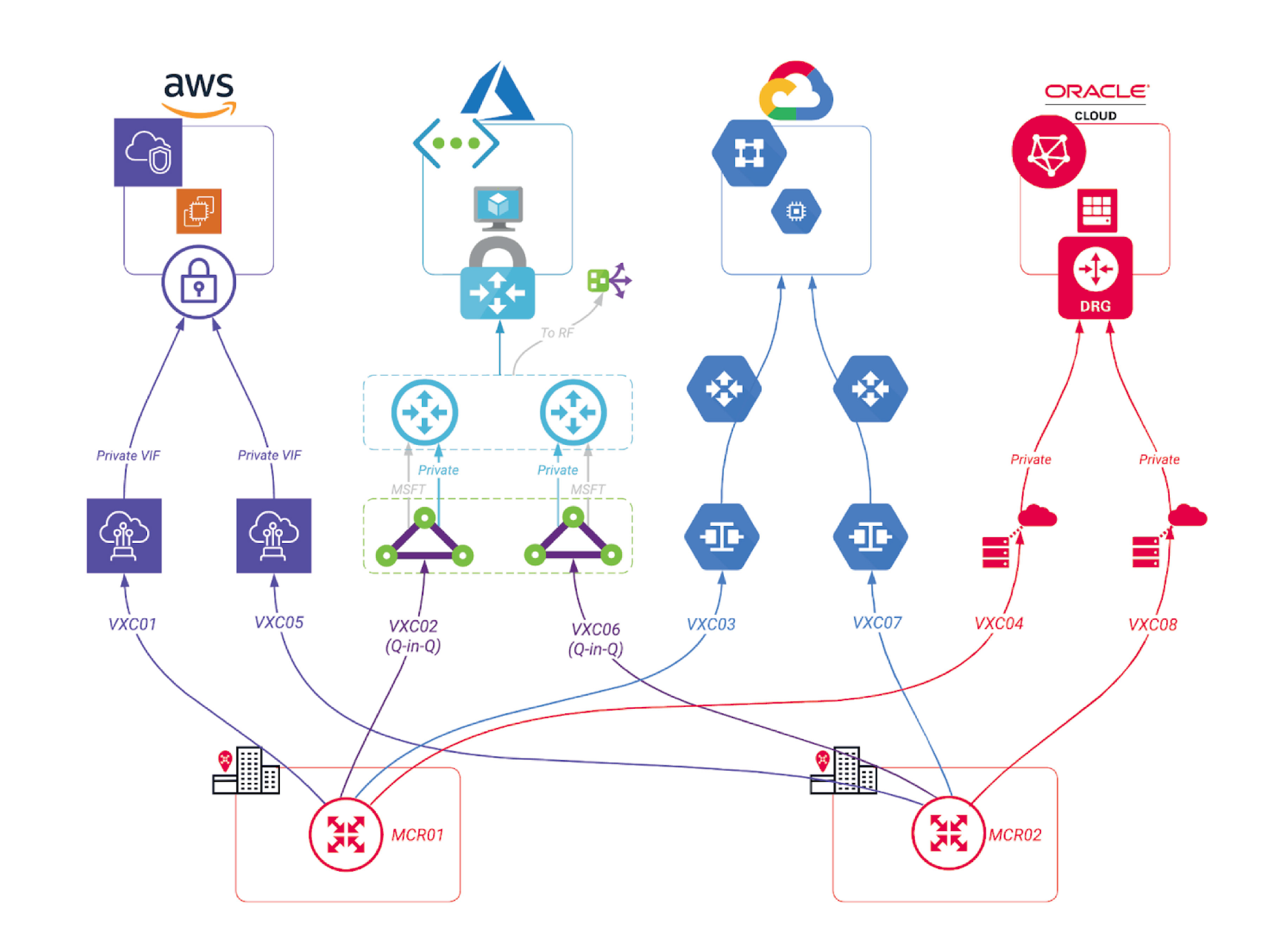

情境 5
雲端原生，具備備援。包含雙 MCR 做為樞紐，在不需要內部部署基礎架構的情況下，以 HA 組態連線各 CSP。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	否
內部部署與 CSP 地理位置相近	不適用
多個地區	否
先決條件
無
Megaport 所需技術		需要多少？
Port	否
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每個 CSP 2 個）

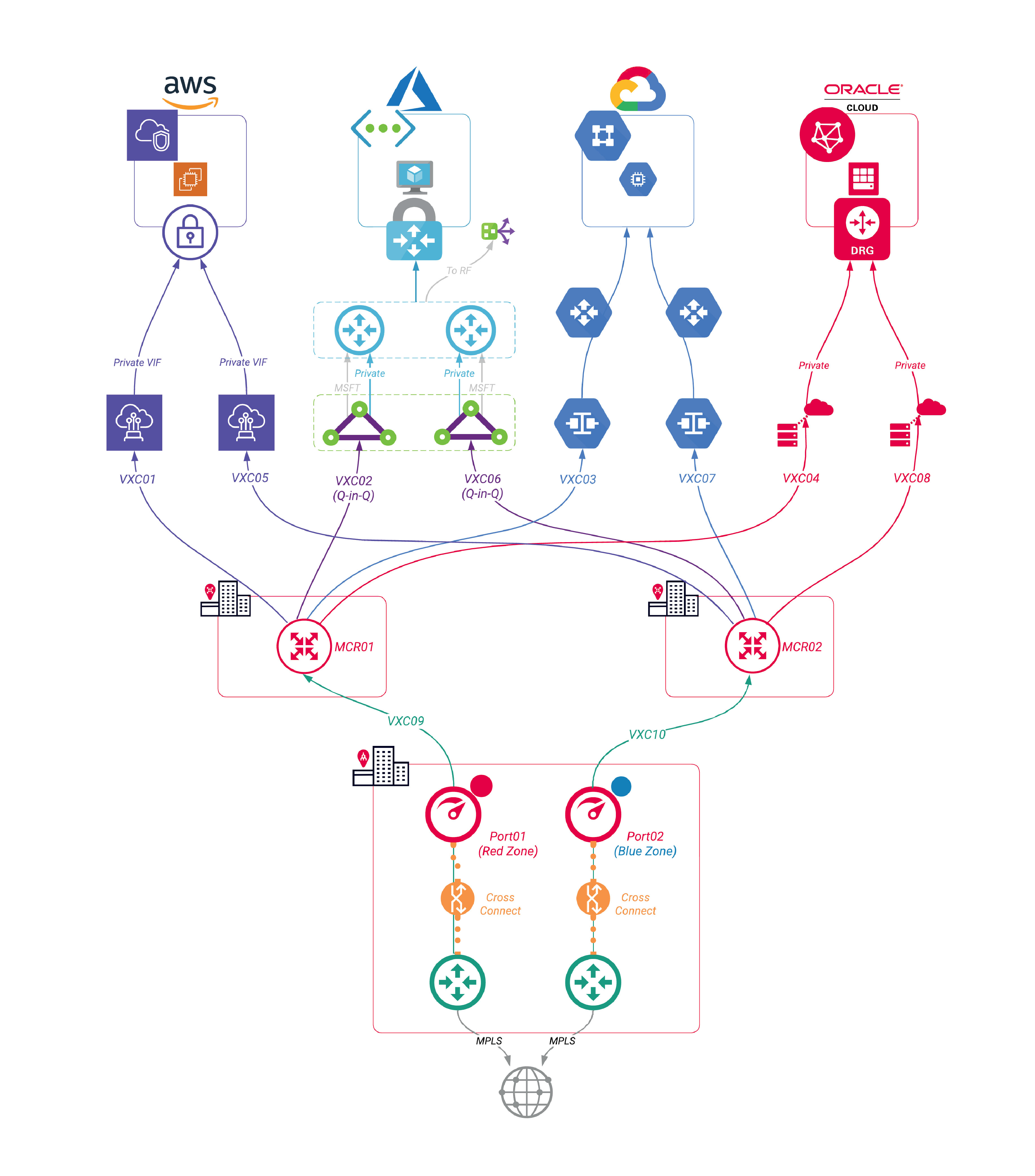

情境 6
混合雲到雲，具備備援（單一位置）。包含雙 MCR 做為樞紐，將於每個多樣性區域設有 Port 的 DC 與各 CSP 以 HA 組態連線。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	是
內部部署與 CSP 地理位置相近	不適用
多個地區	否
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP（可獲得更佳路徑選擇，非強制）。
Megaport 所需技術		需要多少？
Port	是	2（LAG 共 4）
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	10（包含每個 CSP 各 2 個）

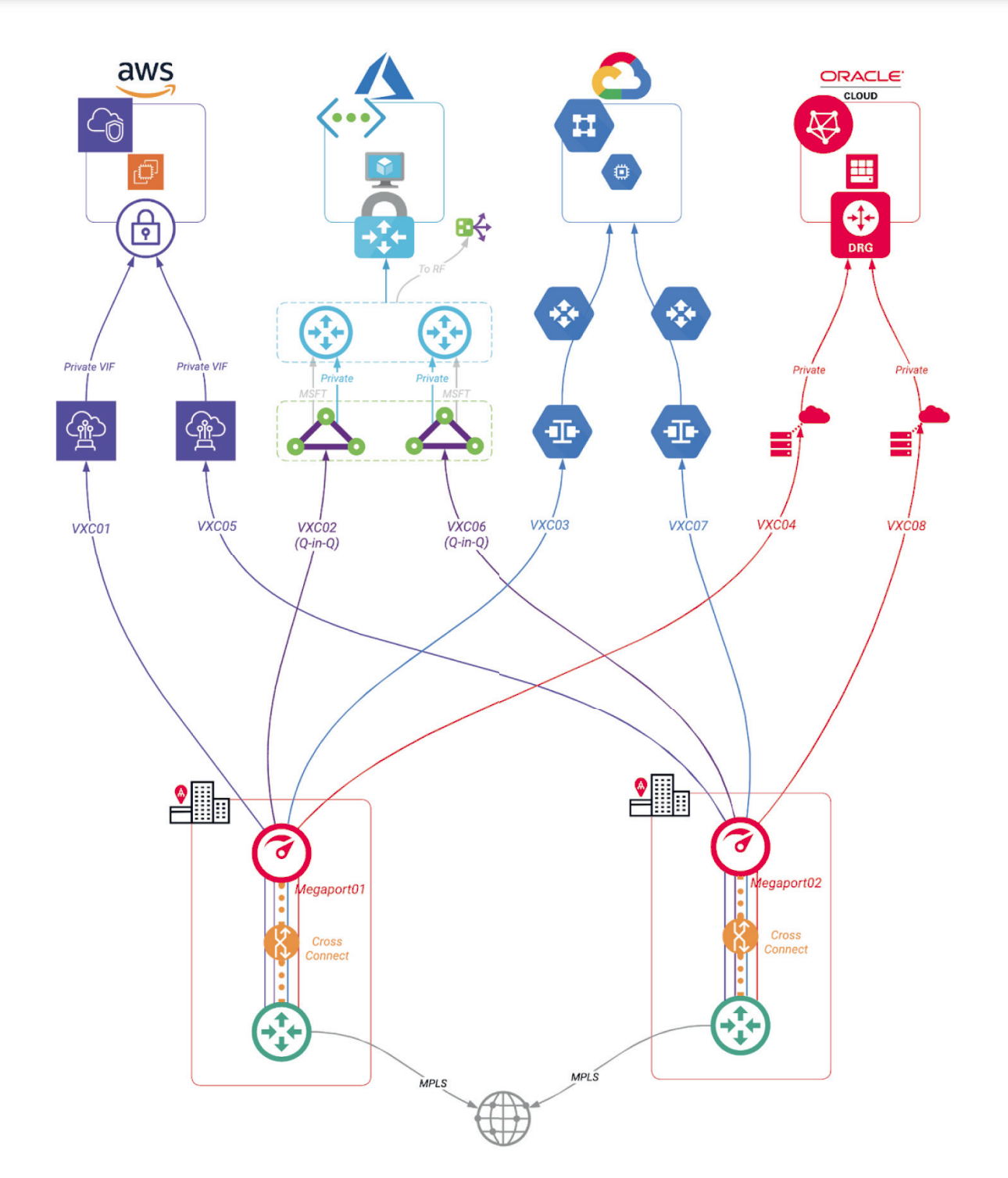

情境 7
混合多雲，額外備援（多個地點或地區）。包含每個 DC 的單一 Port，以 HA 組態連線到各 CSP。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	是 - 2 個 DC
內部部署與 CSP 地理位置相近	不適用
多個地區	是
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP 客戶（內部部署）網路設備支援 IEEE 802.1ad（Q-in-Q）– 專供 Azure 備註：若不支援 802.1ad，請使用 MCR（情境 8）。
Megaport 所需技術		需要多少？
Port	是	2（LAG 共 4）
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	8（每個 CSP 2 個）

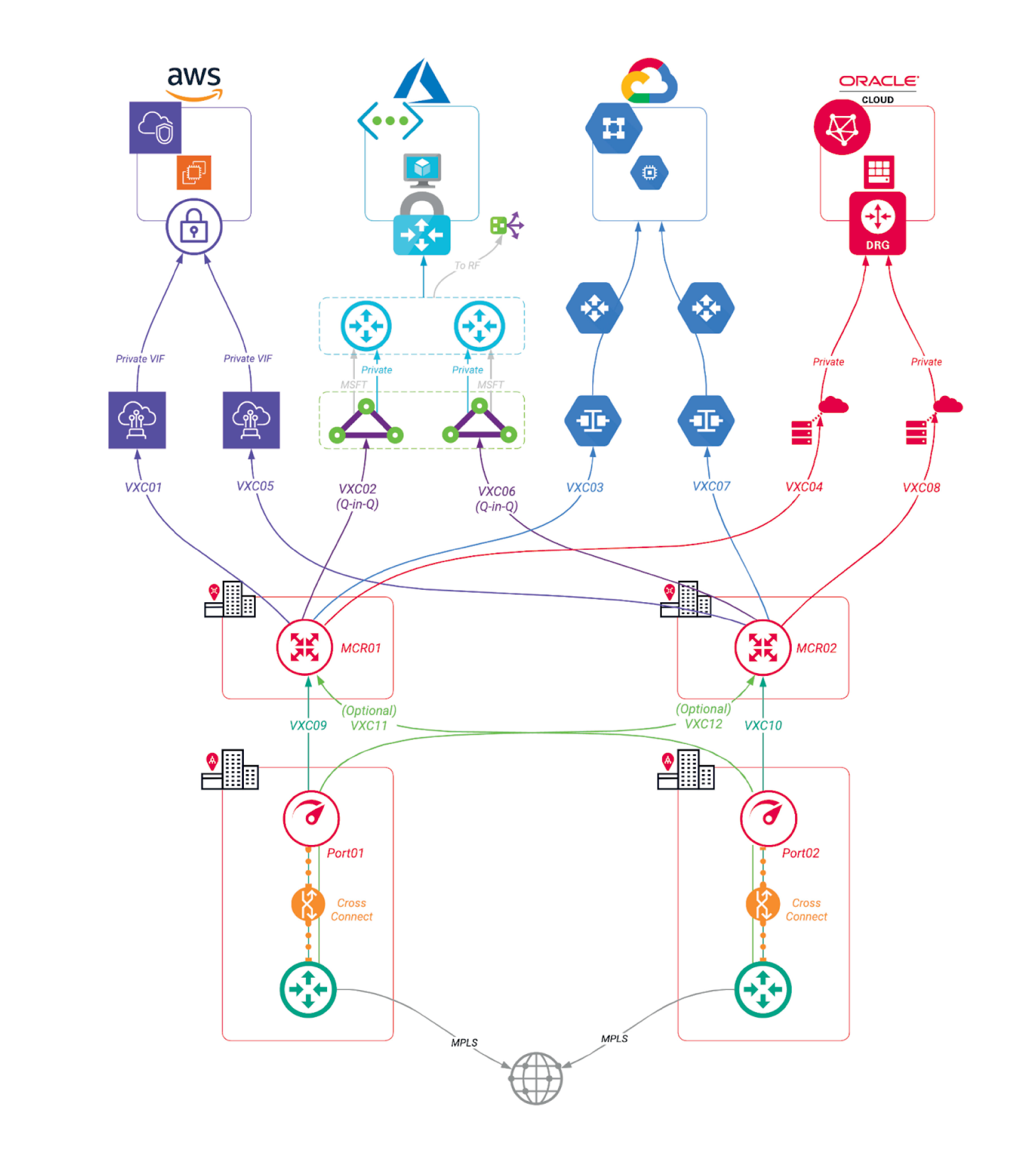

情境 8
混合雲到雲，額外備援（多個地點或地區）。包含雙 MCR 做為樞紐，將具備 Port 的各 DC 與各 CSP 以 HA 組態相連。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	是
內部部署與 CSP 地理位置相近	不適用
多個地區	是
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP（可獲得更佳路徑選擇，非強制）
Megaport 所需技術		需要多少？
Port	是	2
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	10（每個 CSP 2 個 + 選用 2 個）

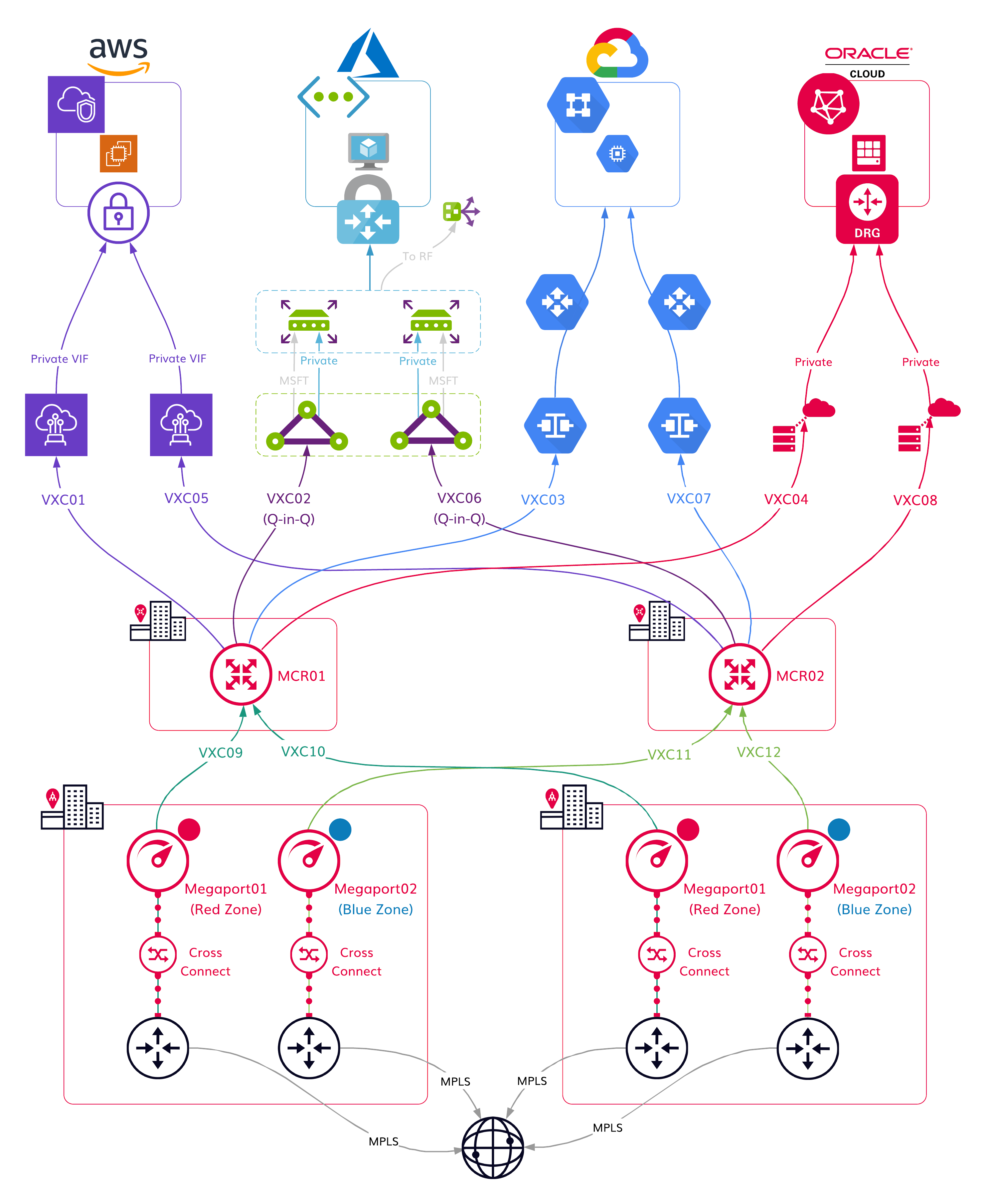

情境 9
混合雲到雲，額外備援（多個地點或地區）。包含雙 MCR 做為樞紐，將位於不同多樣性區域內具備 Port 的各 DC 與各 CSP 以 HA 組態相連。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	是 - 2 個 DC
內部部署與 CSP 地理位置相近	不適用
多個地區	是
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP（可獲得更佳路徑選擇，非強制）
Megaport 所需技術		需要多少？
Port	是	4
Megaport Cloud Router (MCR)	是	2
Megaport Virtual Edge (MVE)	否
Virtual Cross Connect (VXC)	是	12（每個 CSP 2 個）

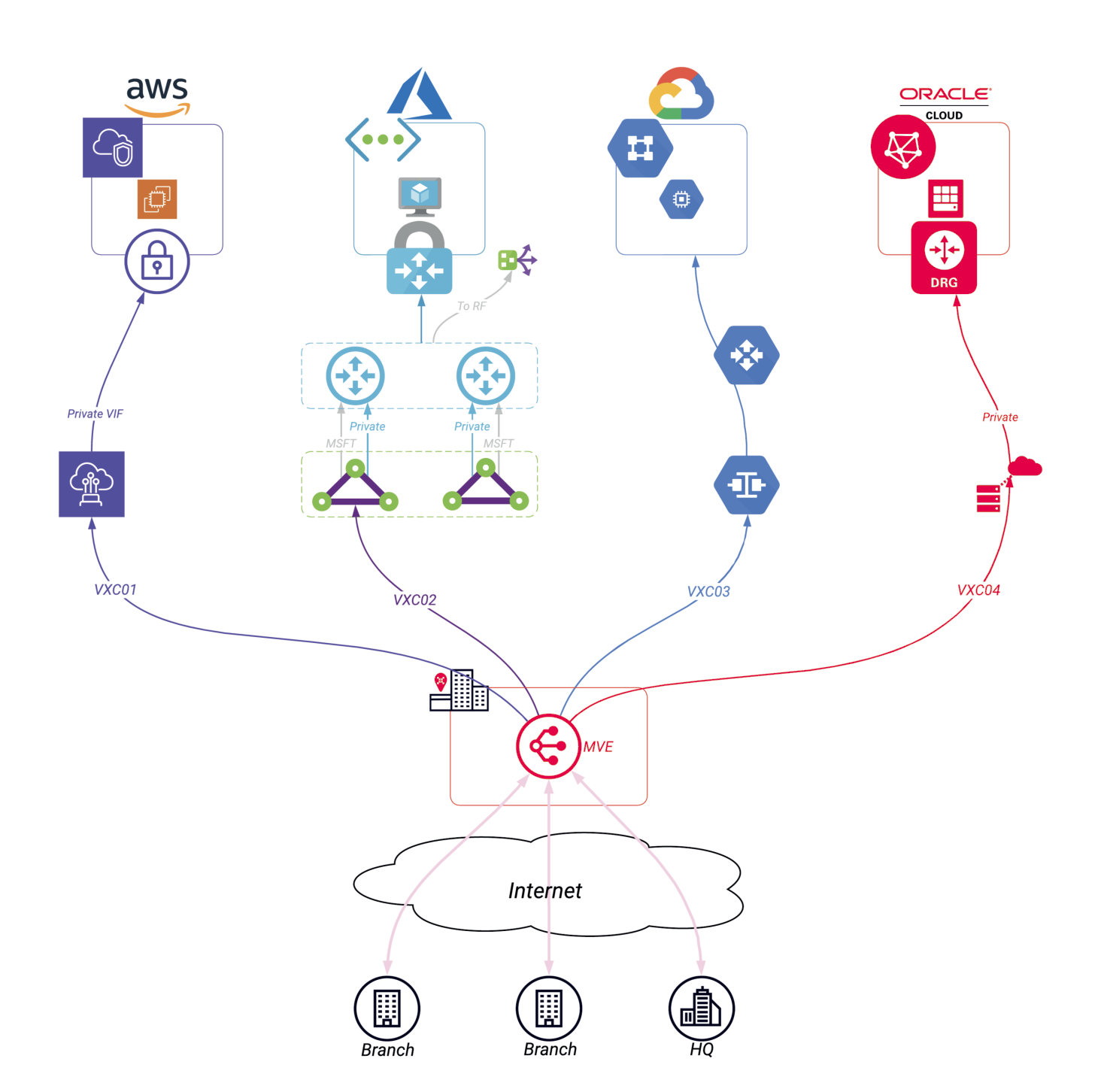

情境 10
分支到多雲，不連線到資料中心，非備援。包含單一 MVE 連線 CSP 與分支據點。
HA 設計	否
多雲	是
內部部署資料中心（共置）或辦公室	否
內部部署與 CSP 地理位置相近	不適用
多個地區	是
先決條件
無
Megaport 所需技術		需要多少？
Port	否
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	1
Virtual Cross Connect (VXC)	是	4（每個 CSP 1 個）

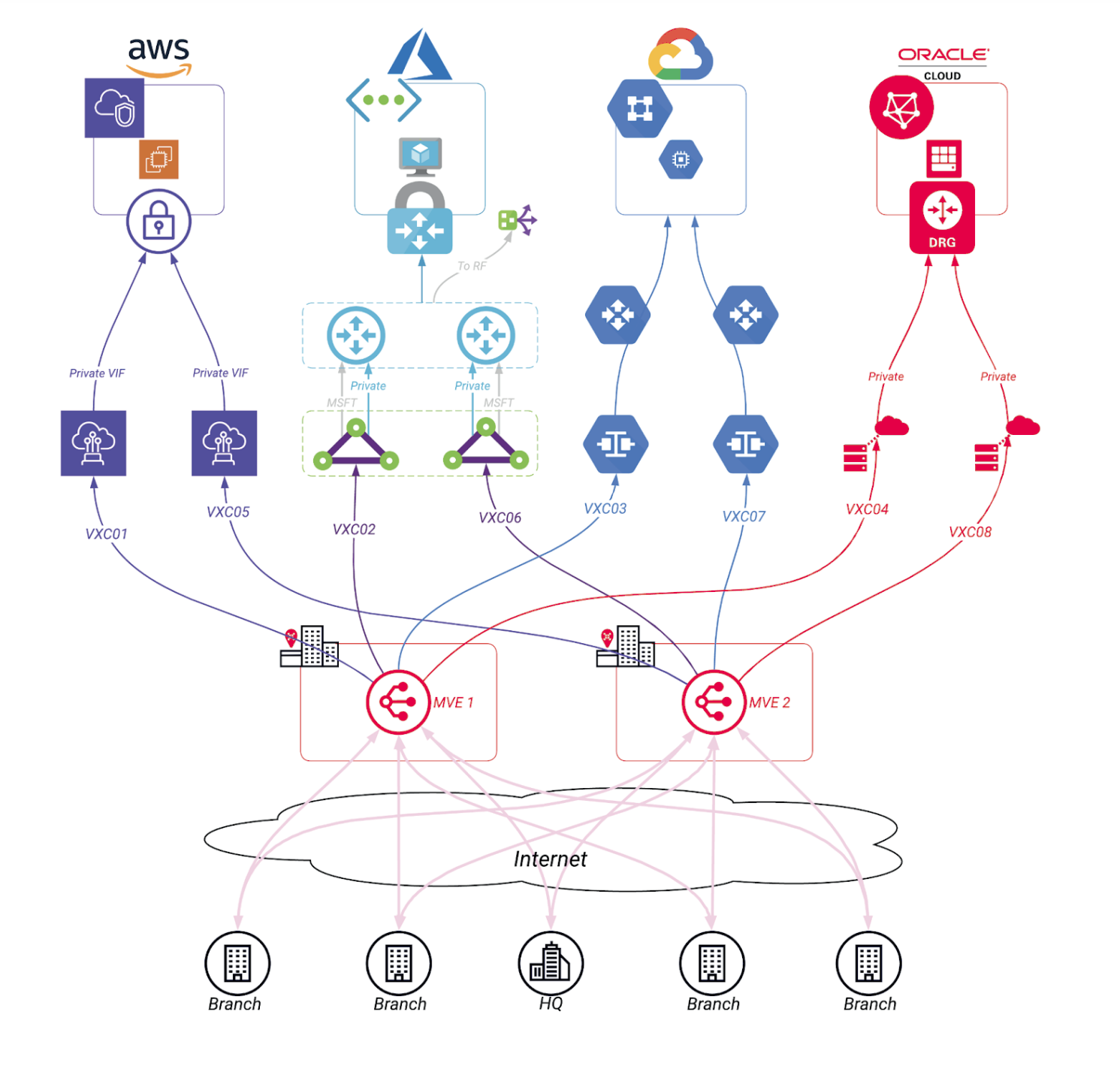

情境 11
分支到多雲，不連線到資料中心，具備備援。包含雙 MVE 在 HA 組態下連線 CSP 與分支據點。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	否
內部部署與 CSP 地理位置相近	不適用
多個地區	是
先決條件
無
Megaport 所需技術		需要多少？
Port	否
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	2
Virtual Cross Connect (VXC)	是	8（每個 CSP 2 個）

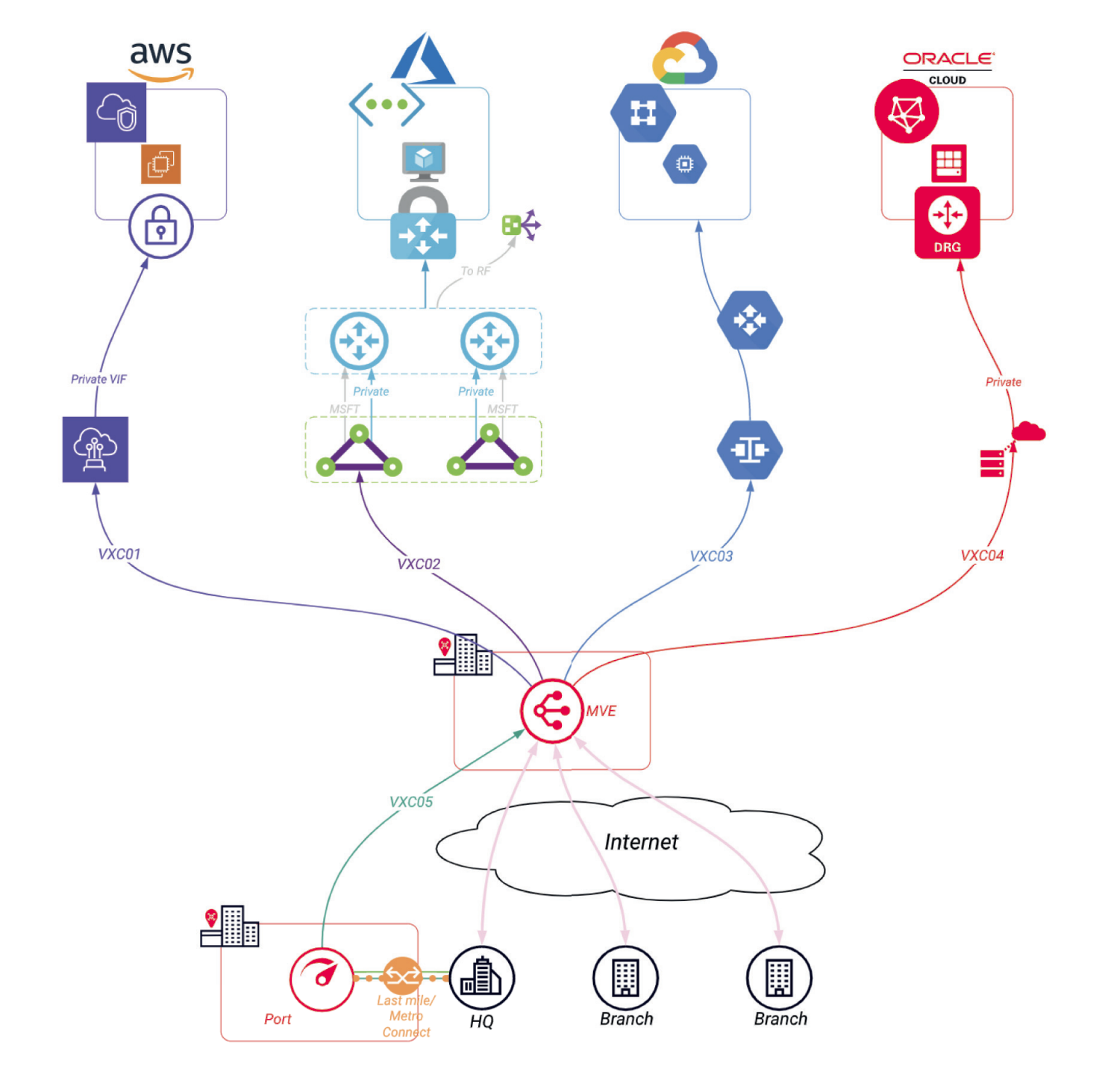

情境 12
分支到多雲，連線到資料中心，非備援，雙重 underlay。包含單一 MVE，透過 Port 連線 CSP、分支據點與資料中心。
HA 設計	否
多雲	是
內部部署資料中心（共置）或辦公室	是 - 1 個 DC
內部部署與 CSP 地理位置相近	不適用
多個地區	是
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP（可獲得更佳路徑選擇，非強制）
Megaport 所需技術		需要多少？
Port	是	1
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	1
Virtual Cross Connect (VXC)	是	5（包含每個 CSP 各 1 個）

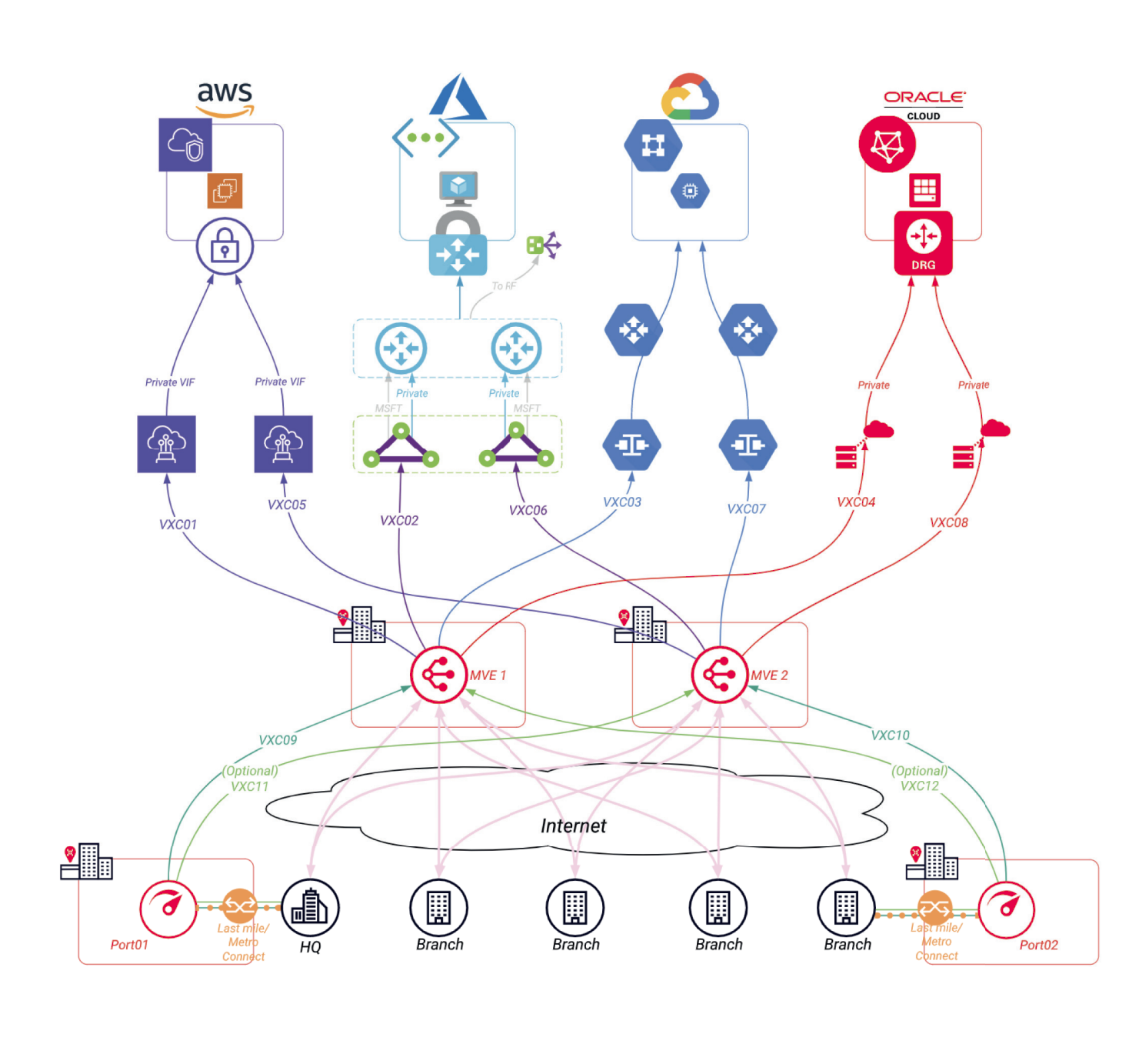

情境 13
分支到多雲，連線到資料中心，具備備援，雙重 underlay。包含雙 MVE，透過 Port 以 HA 組態連線 CSP、分支據點與資料中心。
HA 設計	是
多雲	是
內部部署資料中心（共置）或辦公室	是 - 2 個 DC
內部部署與 CSP 地理位置相近	不適用
多個地區	是
先決條件
客戶（內部部署）網路設備支援 LX 光纖 1 Gbps、LR 光纖 10 Gbps，或 LR4 100 Gbps 連接埠客戶（內部部署）網路設備支援 BGP（可獲得更佳路徑選擇，非強制）
Megaport 所需技術		需要多少？
Port	是	2
Megaport Cloud Router (MCR)	否
Megaport Virtual Edge (MVE)	是	2
Virtual Cross Connect (VXC)	是	10（每個 CSP 2 個 + 選用 2 個）
