建立與 Versa 整合的 MVE

本主題說明如何建立與設定 Megaport Virtual Edge（MVE）與 Versa Secure SD-WAN。開始之前，您需要具備具有下單權限並可存取 Megaport Portal 與 Versa 的使用者帳戶。

如需設定 Megaport 帳戶的詳細資訊，請參閱建立帳戶。

提示

Versa 提供其 SD-WAN 產品的文件，包括 Versa Director 與雲端連線，請參閱 VOS SD-WAN Configuration Product Documentation。

基本步驟

將 MVE 與 Versa 設定的基本步驟如下：

取得 Versa Director 的資訊。
在 Director 中建立新的工作流程範本。
在 Director 中新增新的裝置群組。
在 Director 中新增新的裝置。
在 Megaport Portal 中建立 Versa MVE 執行個體。
在 Megaport Portal 檢視 MVE 公用 IP 位址指派。
從 Versa Director UI 驗證 MVE 已註冊且為同步狀態。

以下各節提供詳細指示。

取得 Versa Director 所需的資訊

要設定 Versa，您需要下列資訊：

Versa Director IPv4 address or FQDN（Versa Director 的 IPv4 位址或 FQDN） – 例如：cloud211.versa-networks.com。

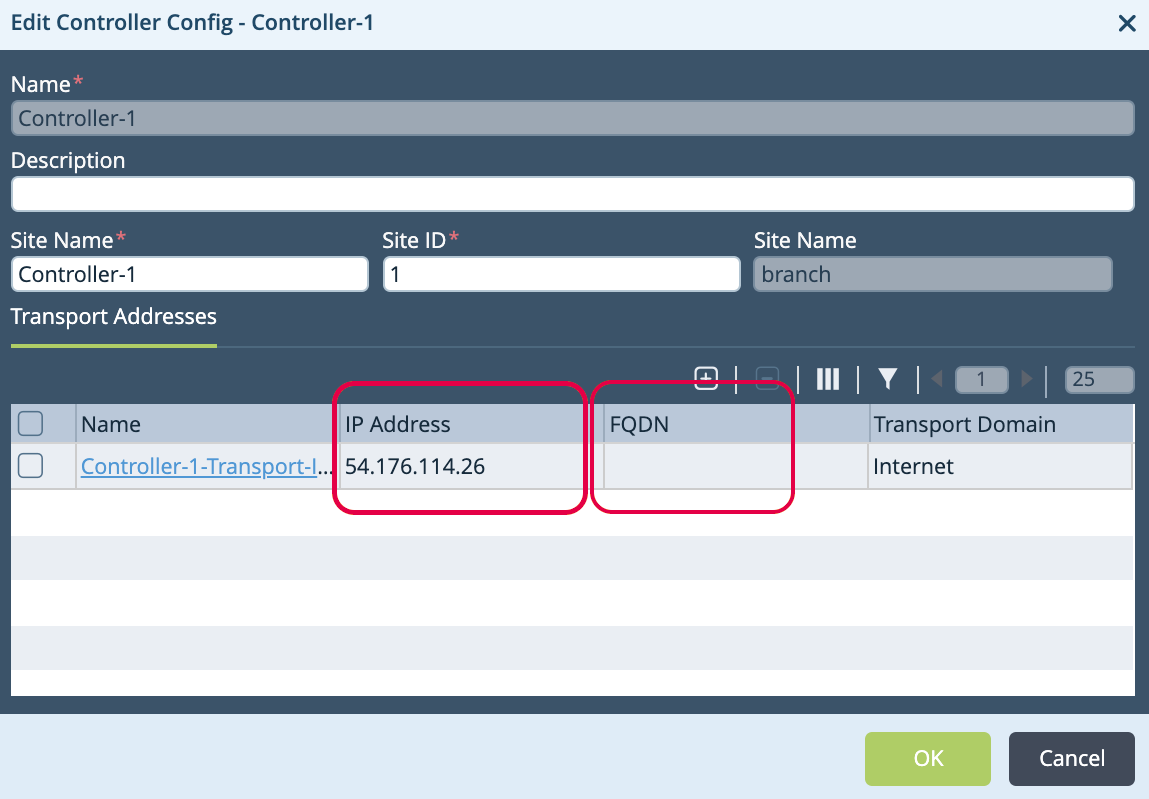

Versa Controller IPv4 address or FQDN（Versa Controller 的 IPv4 位址或 FQDN） – 在 Versa Director 中，從上方功能表列選取 Configuration（設定） 分頁。於水平選單列中選取 Templates > Device Templates，並選取一個範本。在範本詳細資料頁面中，選取 Services（服務） 分頁（齒輪圖示），然後選取 SDWAN > System > Controller Config。視窗會顯示控制器清單、其 IP 位址，以及任何指派的 FQDN。
Local Auth String（本機驗證字串） – 預設為 SDWAN-Branch@Versa.com，可在 Versa Director 中修改。
Remote Auth String（遠端驗證字串） – 預設為 Controller-1-staging@Versa.com，可在 Versa Director 中修改。
Serial Number（序號） – 此值會在您於 Versa Director 中新增裝置時建立。

在 Director 中建立新的工作流程範本

下一步是在 Versa Director 中建立新的工作流程範本與裝置。Versa 強烈建議使用其工作流程來建立範本與裝置。這些工作流程會自動建立部分幕後設定與變數值，避免遺漏。

在 Director 中建立新的工作流程範本

登入 Versa Director。
在上方功能表列選取 Workflows（工作流程） 分頁。

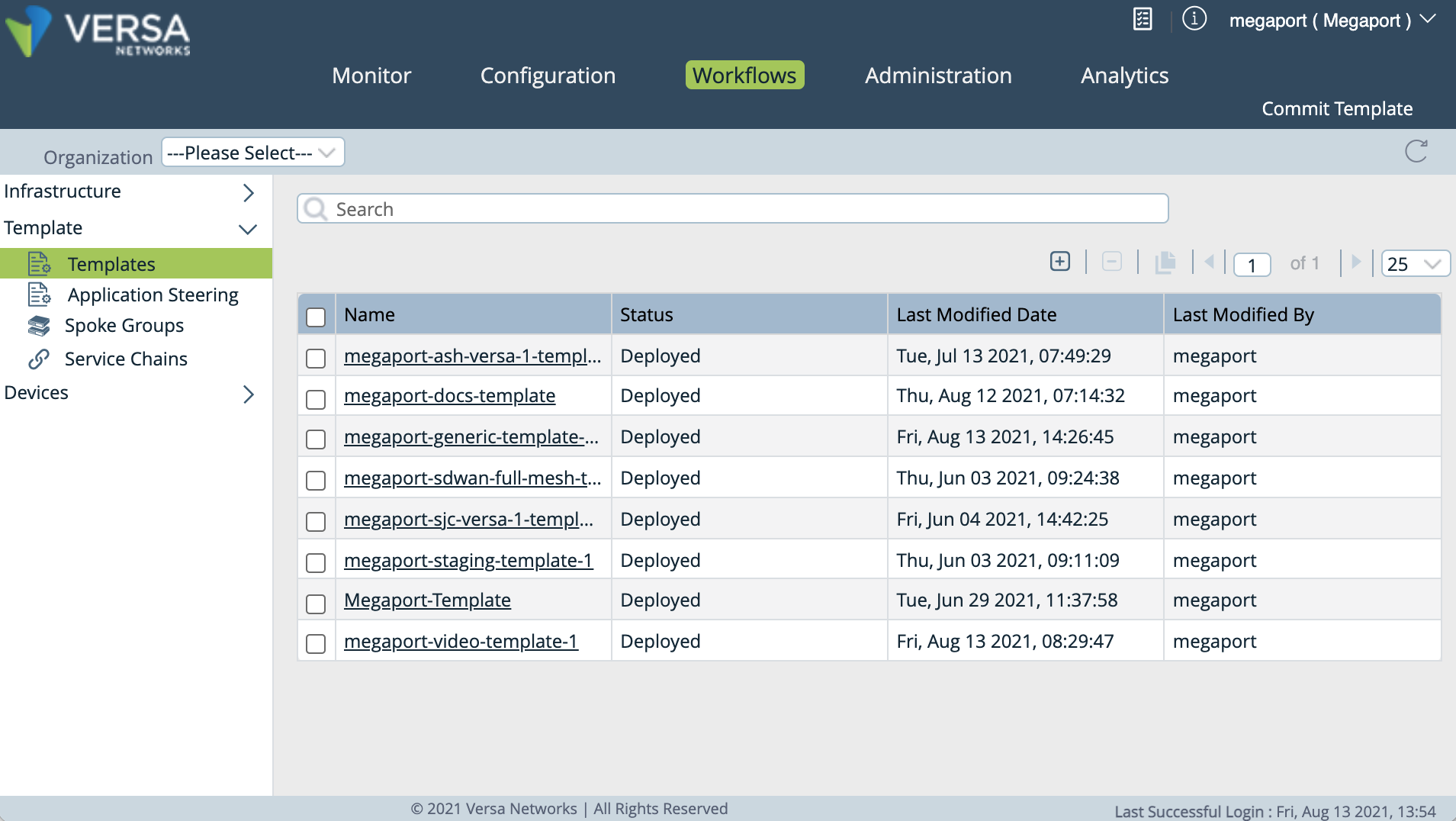

在左側導覽中，選取 Template > Templates。

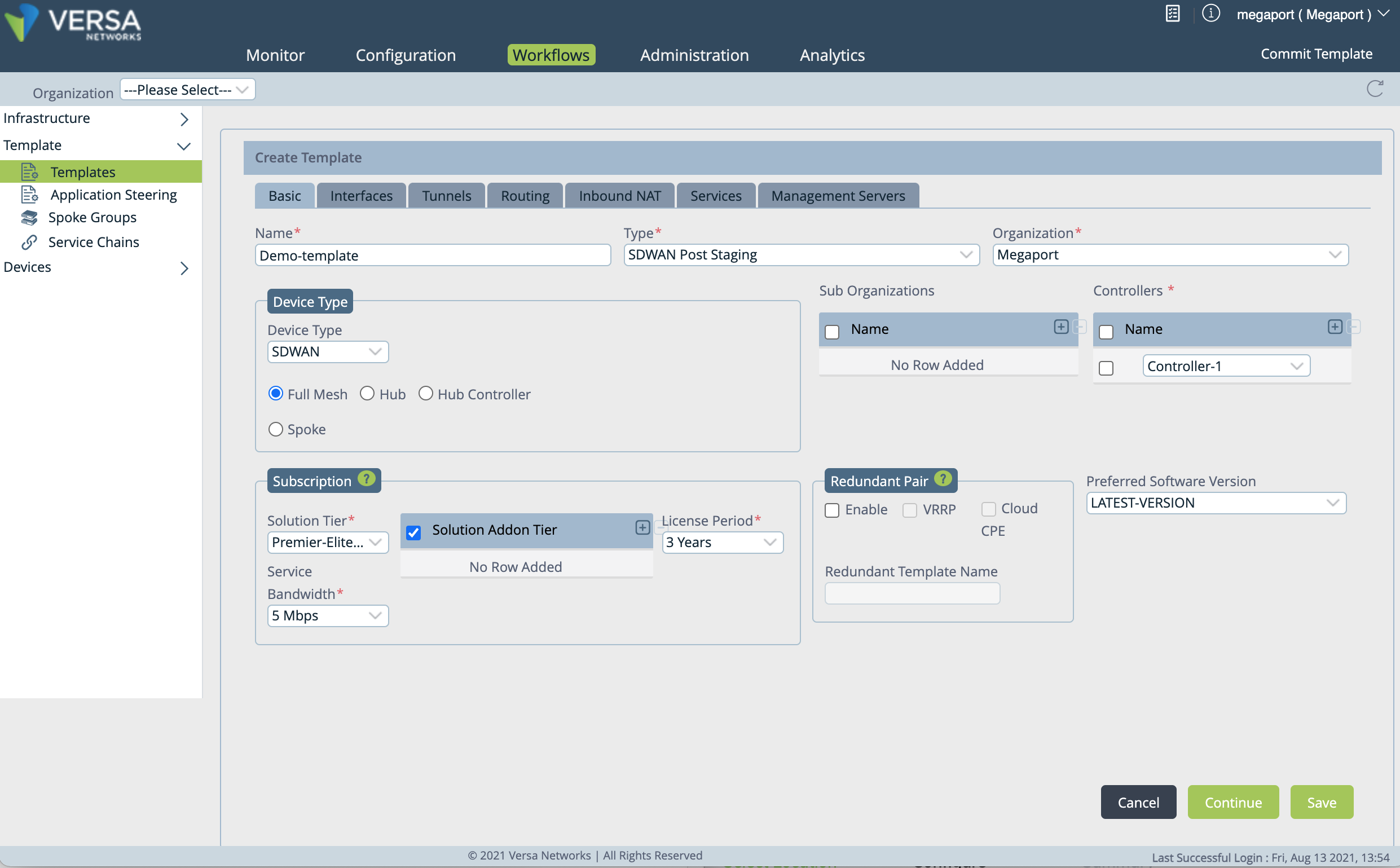

點選（新增）以建立範本。
在 Basic（基本） 分頁中，指定以下詳細資料。
- Name（名稱） – 輸入此 staging 範本的名稱。
- Type（類型） – 從下拉式選單選取範本類型 SDWAN Post Staging。
- Organization（組織） – 選取要與此範本關聯的供應商組織。
- Device Type（裝置類型） – 從下拉式選單選取 SDWAN。
  - 選取適當的角色（Full Mesh、Hub、Hub Controller 或 Spoke）。
- Controllers（控制器） – 從您的網路選取一個控制器節點以與此範本關聯。
- Subscription（訂閱） – 選取適用於您網路的訂閱資訊。
  - Solution Tier（解決方案等級） – 要設定的網路服務。
  - Service Bandwidth（服務頻寬） – 為該服務分配的頻寬，單位為 Mbps。
- Preferred Software Version（偏好軟體版本） – 應在 Versa Director 部署的軟體偏好版本。此偏好版本適用於零接觸佈建（ZTP）。在 ZTP 過程中，若適用，Versa Director 會將分支升級至偏好版本。偏好版本最多可向下相容至前兩個 VOS 版本。
如需建立 Versa staging 範本的詳細資訊，請參閱 Create and Manage Staging and Post-Staging Templates。

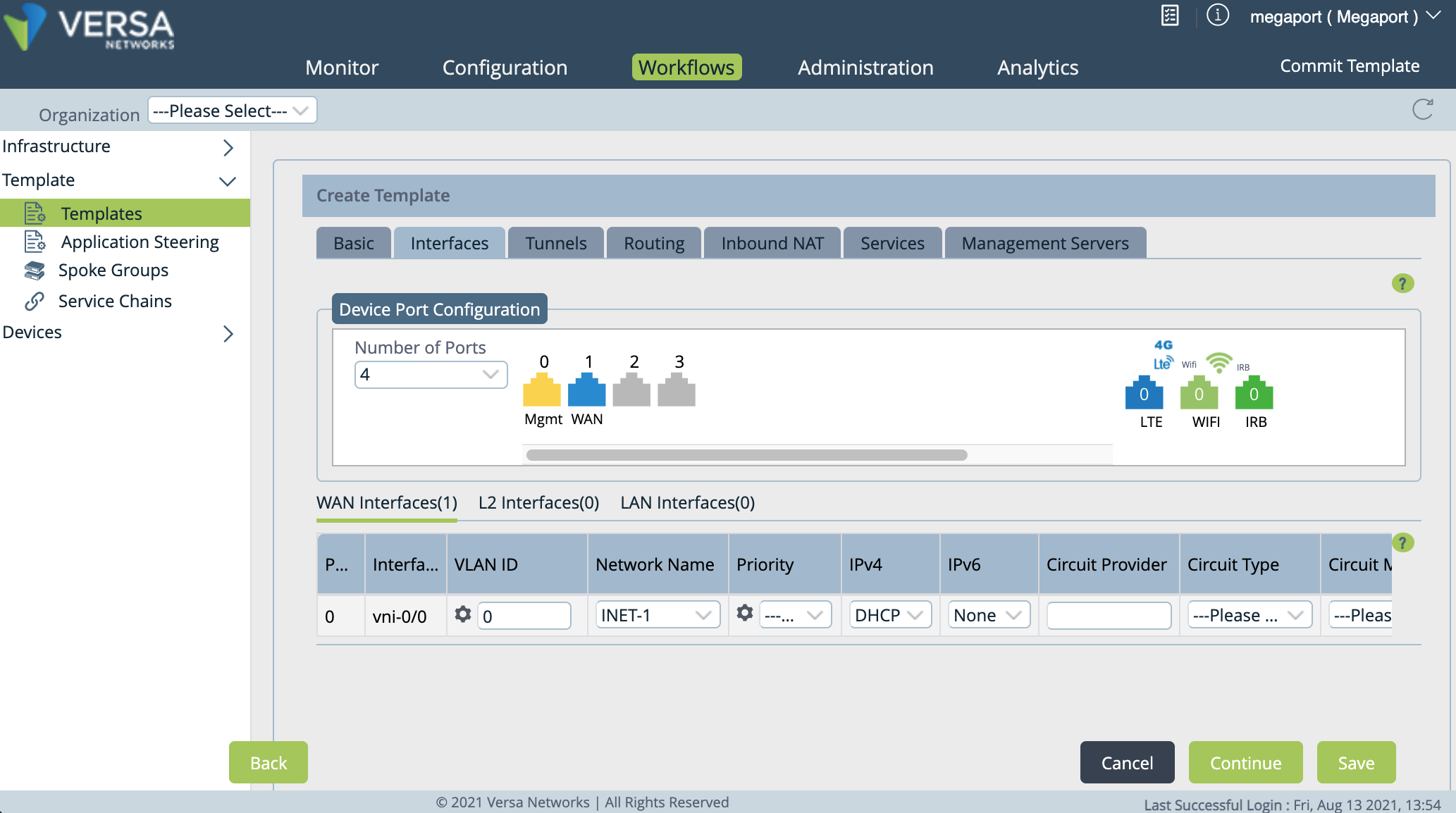

選取 Interfaces（介面） 分頁並指定以下詳細資料。
- Number of Ports（連接埠數量） – 選擇 4。MVE 需要 4 個連接埠。
  注意，連接埠 0 保留做為管理（Mgmt），且無法變更。
- 點選連接埠 1 的圖示，並從下拉式選單選取 WAN（廣域網路）。WAN 介面清單會新增一列。（MVE 建立程序會自動將 WAN 介面設定為透過 Megaport Internet 連線，且頻寬由 MVE 的大小決定。）
- VLAN ID – 值應設為 0。
- Network Name（網路名稱） – 值應設為 INET-1。
- IPv4 – 值應設為 DHCP。
- 其餘欄位可保持不變。
備註

您可以選擇性輸入電路資訊。
按繼續（位於右下角）直到看到建立選項，然後按建立。

您現在可以將此範本套用至新的裝置群組。

在 Director 中新增新的裝置群組

下一步是建立新的裝置群組。

登入 Versa Director。
在上方功能表列選取 Configuration（設定） 分頁。

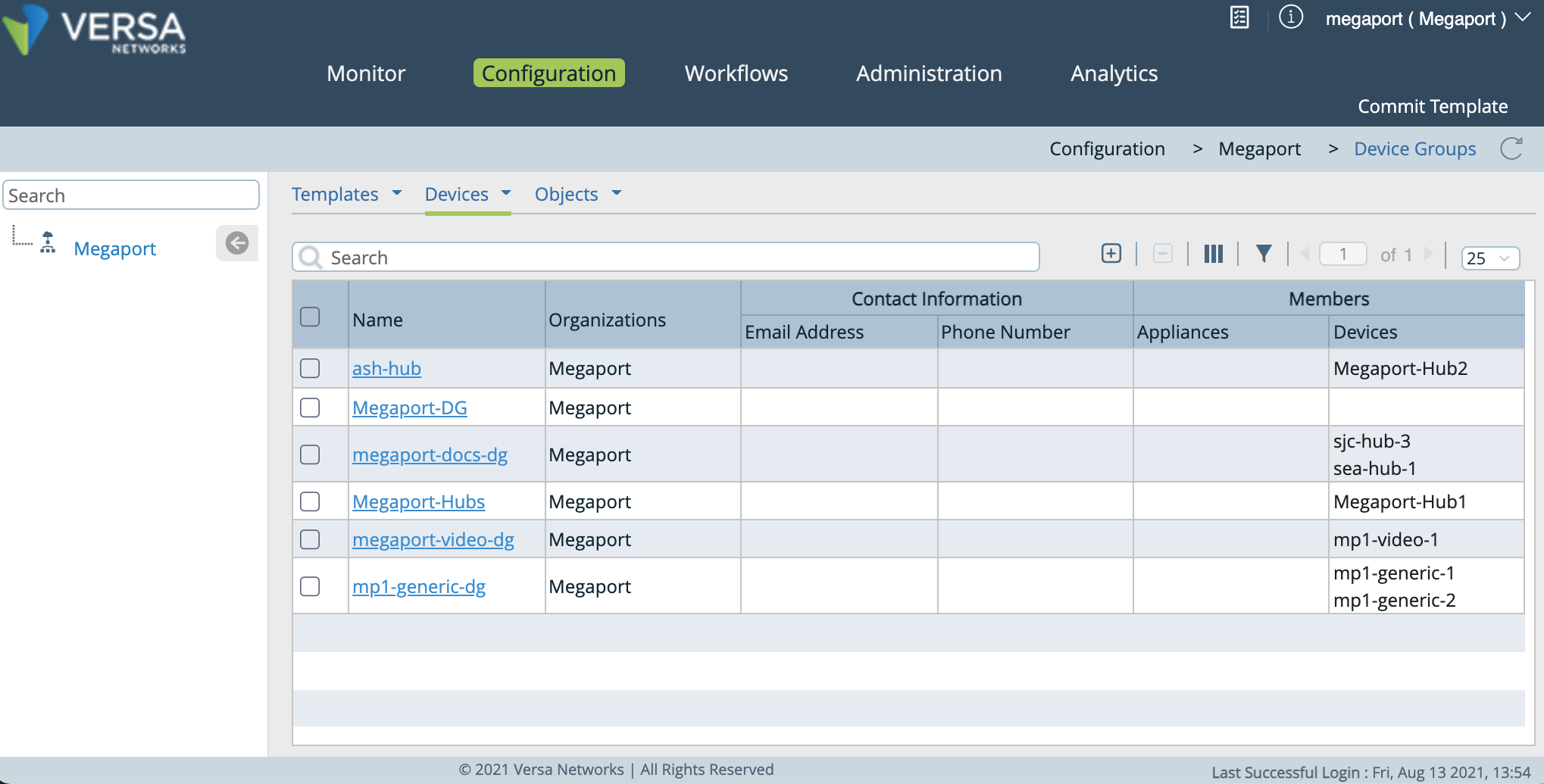

在水平選單列中選取 Devices > Device Groups。

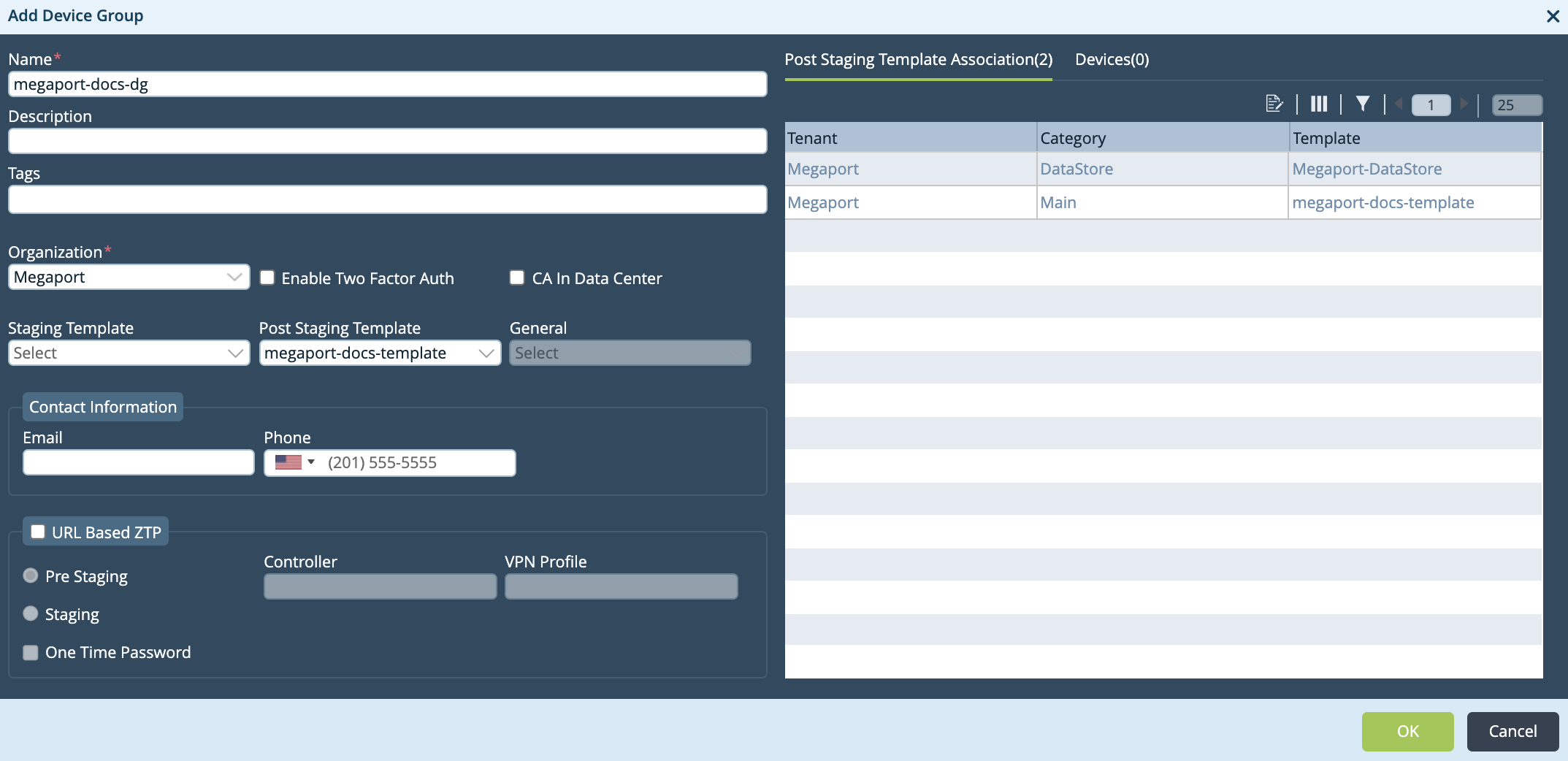

點選（新增）以新增裝置群組。
指定以下詳細資料：
- Name（名稱） – 輸入容易識別的裝置群組名稱。
- Description（描述） – 輸入裝置群組的描述性資訊。
- Tags（標籤） (選填) – 輸入可供使用者搜尋的字串。
- Organization（組織） – 從下拉式選單選取您的組織。
- Post Staging Template（佈建後範本） – 選取您先前建立的範本。
按 OK（確定）。

在 Director 中新增新的裝置

下一步是新增新的裝置。

登入 Versa Director。
在上方功能表列選取 Workflows（工作流程） 分頁。

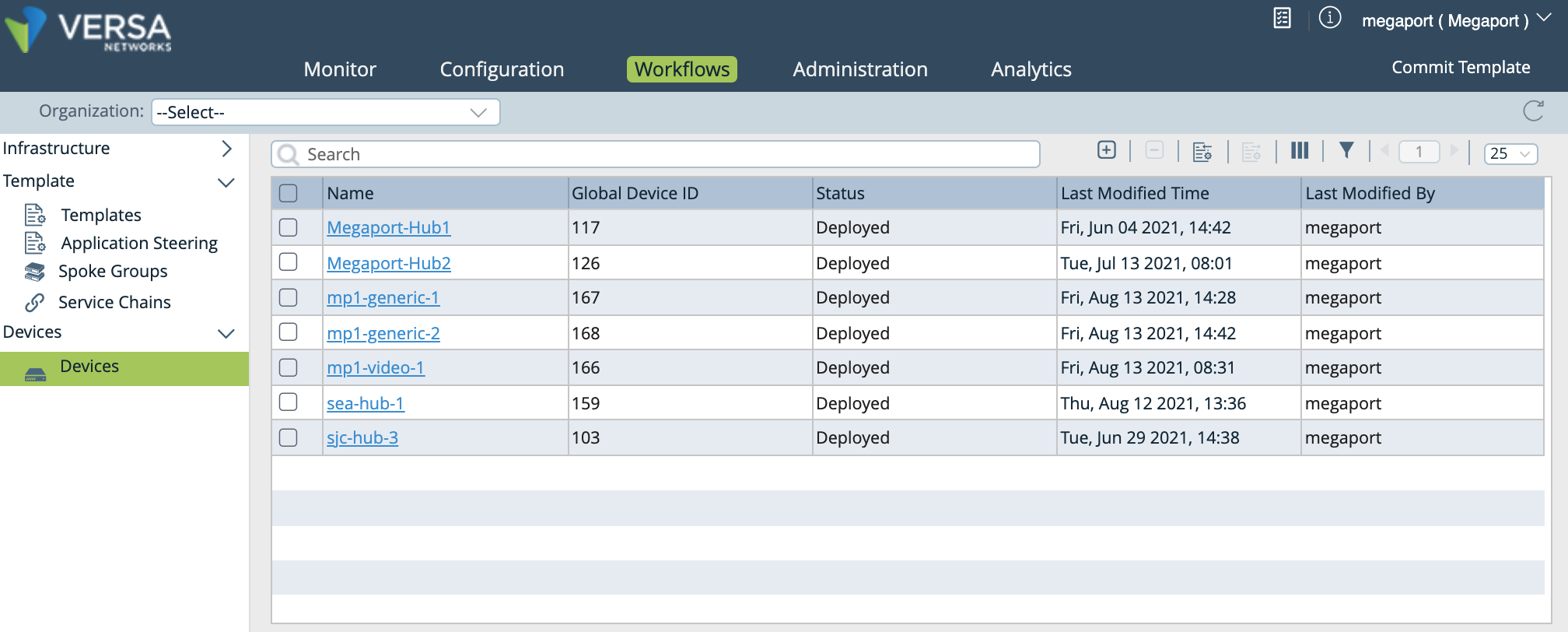

在左側導覽中，選取 Devices > Devices。

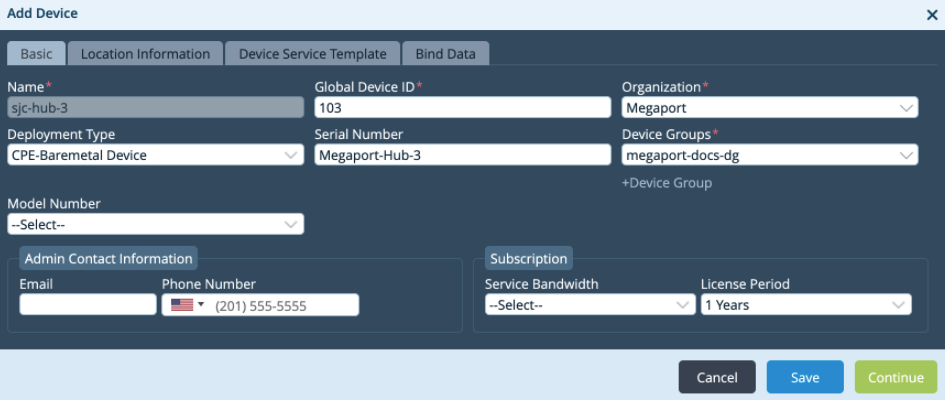

點選（新增）以開啟 Add Device 視窗。
在 Basic（基本） 分頁中，指定以下詳細資料。
- Name（名稱） – 指定此裝置的具體意義名稱。
- Global Device ID（全域裝置 ID） – Versa Director 會自動指派下一個可用的 ID。
- Organization（組織） – 從下拉式選單選擇您的組織。
- Deployment Type（部署類型） – 從下拉式選單選擇 CPE-Baremetal Device（CPE 實體裝置）。
- Serial Number（序號） – 為該裝置輸入序號。請為裝置指定唯一且具意義的值並記錄下來，因為在 Megaport Portal 中建立 Versa MVE 執行個體時會再次使用到。
- Device Groups（裝置群組） – 選擇您先前建立的裝置群組。這會將新裝置指派到該裝置群組。
按繼續。
在 Location Information（位置資訊） 分頁中，輸入裝置所在的國家。
按繼續直到您看到 Deploy（部署） 按鈕。
按 Deploy（部署）。
新裝置現在已在 Versa Director 中部署。

在 Megaport Portal 建立 MVE

建立 MVE 時，請選擇支援 MVE 且與您的網路設計相容的大都會區位置。您可以將多個位置連線到單一 MVE。如需位置詳細資訊，請參閱規劃您的部署。

您可以在相同都會區內部署多個 MVE，以提供備援或容量。作為 MVE 建立流程的一部分，您通常也會建立 Megaport Internet 連線。

建立 MVE

在 Megaport Portal 前往 Services（服務） 頁面。
按 Create MVE（建立 MVE）。
選取 Versa FlexVNF。
選取軟體版本。

MVE 將會設定為與該版本的 Versa 相容。
按 下一步。
指定 MVE 詳細資料：
- Location（位置） – 選取 MVE 位置。

  選擇在地理位置上靠近您的目標分公司與／或地端位置的據點。

  您所選的國家必須是您已註冊的市場。

  若您尚未在將部署 MVE 的位置註冊計費市場，請依照啟用計費市場中的程序進行。

  您可以使用搜尋欄位來尋找目的地 Port 的 Port 名稱、Country、Metro City 或地址。您也可以依多樣性區域進行篩選。
- Diversity Zone（多樣性區域） – 選取多樣性區域。

  您可以選擇 Red 或 Blue，或選擇 Auto 讓 Megaport 為您選取區域。所選或分配的多樣性區域將會在後續佈建流程中的位置詳細資料，以及最後的摘要頁面中顯示。
  如需詳細資訊，請參閱MVE 多樣性。
- Size（大小） – 從可用大小清單中選取一種大小。可用大小會以綠色反白並標示為 Available（可用）。不同大小支援不同數量的同時連線，且各合作夥伴產品的指標可能略有差異。

  備註

  若您要的 MVE 大小未出現在清單中，表示所選位置沒有足夠的容量。您可以選擇具有足夠容量的其他位置，或聯絡您的客戶經理以討論需求。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  如需詳細資訊，請參閱MVE 價格與合約條款。
按 下一步。
指定 Versa 專屬設定：
- Director Address（Director 位址） – 輸入您 Versa Director 的 FQDN 或 IPv4 位址。
- Controller Address（Controller 位址） – 輸入您 Versa Controller 的 FQDN 或 IPv4 位址。
- Local Auth（本機驗證） – 輸入您在 Versa Director 中設定的本機驗證字串。
- Remote Auth（遠端驗證） – 輸入您在 Versa Director 中設定的遠端驗證字串。
- Serial Number（序號） – 輸入您在 Versa Director 建立裝置時使用的序號。

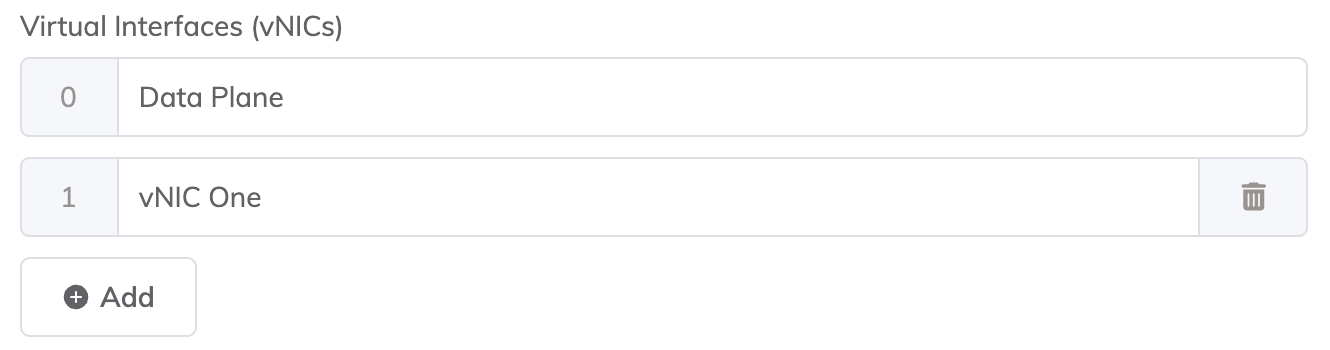

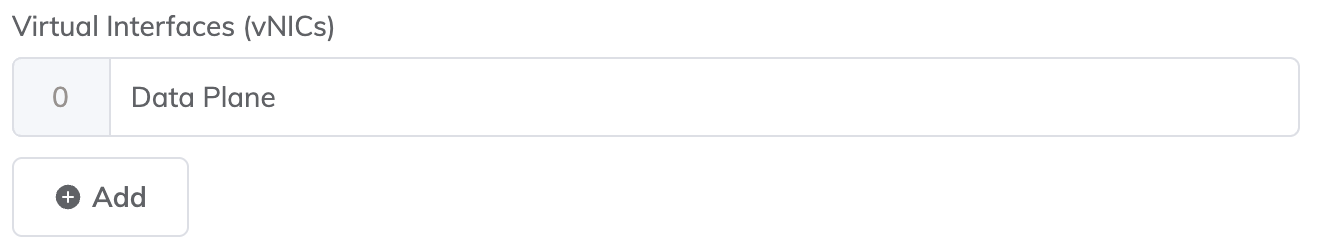

- Virtual Interfaces (vNICs)（虛擬介面 vNICs） – 每個 MVE 預設會設定一個名為 Data Plane 的 vNIC。若要變更名稱，請在方框中覆寫名稱文字。您也可以在 MVE 部署後再變更 vNIC 名稱。

  您最多可為 MVE 新增五個 vNIC（包含預設新增的那一個）。如需詳細資訊，請參閱vNIC 連線類型。

  若要新增 vNIC：
  - 按 + Add（新增）。
  - 輸入 vNIC 的名稱。
  備註

  若您想在此 MVE 部署後增加或減少 vNIC 的數量，必須刪除整個 MVE 並重新建立。您無法在已部署的 MVE 上新增或刪除 vNIC。
- Megaport Marketplace – 依預設，每個服務僅供您的企業私用，並從 Megaport 網路消耗服務以支援您內部的公司、團隊與資源。當設定為私有時，該服務不會在 Megaport Marketplace 中可被搜尋，但其他人仍可使用服務金鑰連線到您。Megaport Marketplace 的可見性由您的 Megaport Marketplace 個人檔案控制。若要瞭解如何讓您的服務在 Megaport Marketplace 中可見，請參閱將服務新增到您的個人檔案。
按 下一步。
指定選用設定：
- MVE Name（MVE 名稱） – 輸入容易識別的 MVE 名稱，特別是當您計畫佈建多個時。此名稱會顯示於 Megaport Portal。

  MVE 名稱會依位置名稱自動產生並顯示於摘要頁面。您可以輸入自己的名稱加以覆寫。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
在摘要頁面確認設定與價格。

每月費率會依位置與大小而定。
按 Add MVE（新增 MVE）。

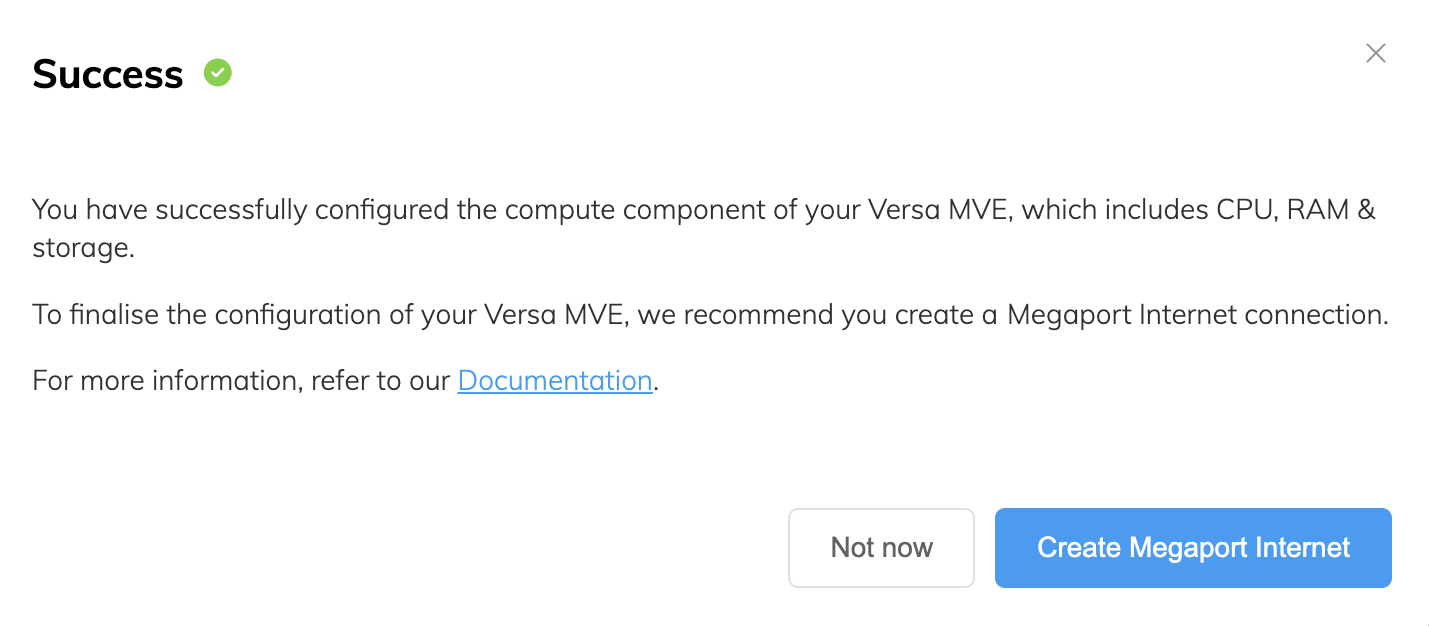

系統會提示您建立 Megaport Internet 連線。Megaport Internet 連線可提供連線能力，並讓 MVE 向 Versa SD-WAN 註冊與通訊。

建立 Megaport Internet 連線

按 Create Megaport Internet（建立 Megaport Internet） 繼續（建議），或按 Not now（暫不建立） 以稍後再佈建網際網路存取。

備註

MVE 需要在管理平面虛擬介面上具備連線至網際網路的能力。您可以佈建 Megaport Internet 連線，或使用私有 VXC 設定第三方網際網路連線。我們強烈建議您為初次啟動與部署 MVE 建立 Megaport Internet 連線，以確保 MVE 已成功佈建並正常運作。
選取目標 Port（網際網路路由器）。
Megaport Internet 連線的 B 端可位於任何提供 Megaport Internet 的位置。
您可以使用搜尋欄位來尋找目的地 Port 的 Port 名稱、Country、Metro City 或地址。您也可以依多樣性區域進行篩選。
按 下一步。
指定連線詳細資料：
- Connection Name（連線名稱） – 將顯示於 Megaport Portal 的 Megaport Internet 連線名稱。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。

  提示

  對 Megaport Internet 連線與 MVE 使用相同的 Service Level Reference 編號，有助於在帳單中識別配對關係。
- Rate Limit（速率上限） – 您的連線速率（單位 Mbps）。速率上限可自 20 Mbps 起設定，並可依需求以 1 Mbps 遞增擴充至數個 Gbps 或更多。可用速率級距可能因位置與服務類型而異。建立 Megaport Internet 連線後，您可視需要變更速率。每月計費明細將依位置與速率上限顯示。
- VXC State（VXC 狀態） – 選擇 已啟用 或關機以定義連線的初始狀態。欲了解更多資訊，請參閱為容錯移轉測試關閉一條 VXC。

  備註

  若您選擇關機，流量將不會經由此服務傳送，且其行為會如同在 Megaport 網路上處於中斷狀態。此服務的計費仍將繼續，且您仍會為這條連線付費。
- A-End vNIC（A 端 vNIC） – 選取 vNIC-0 作為初始管理存取。
- Preferred A-End VLAN（偏好 A 端 VLAN） (選填) – 按 Untag（移除標記） 以移除 VLAN 標記，並允許首次以系統管理員身分登入裝置。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  如需詳細資訊，請參閱Megaport Internet 價格與合約條款與VXC、Megaport Internet 與 IX 計費。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
按 下一步 以前往連線詳細資料摘要。
按 Add VXC（新增 VXC） 以下單連線。
在 Configured Services 區域按 Review Order（檢視訂單）。
若您有優惠代碼，按 Add Promo Code（新增優惠代碼），輸入後再按 Add Code（新增代碼）。
按 Order Now（立即下單）。

訂購 MVE 會佈建設備並從 Megaport SDN 指派 IP 位址。MVE 佈建只需數分鐘即可完成。佈建流程會啟動一個 Versa FlexVNF。

在 Megaport Portal 檢視 MVE

建立 MVE 後，您可以在 Megaport Portal 的 Services 頁面中檢視它。您也可以檢視所指派的公用 IP 位址。

在 Megaport Portal 檢視 MVE

前往 Services（服務） 頁面

Megaport Internet 圖示與 Megaport Portal 中標準 VXC 圖示不同，如圖所示。

如需 Services 頁面的詳細資訊，請參閱瞭解 Services 頁面。

檢視指派給 MVE 的公用 IP 位址

按 Megaport Internet 連線旁的齒輪圖示。
將顯示 Connection Configuration 畫面。您可以在此處修改任何 Megaport Internet 連線詳細資料。
選取 Details（詳細資料） 分頁。
找到公用 IP 位址（IPv4 或 IPv6）。
這些是指派給 MVE 的公用 IP 位址。請記錄這些位址以供後續使用。
確認您能在 Megaport Portal 的 Services（服務） 下看到新的 MVE 裝置。

在 Versa Director 檢視 MVE

建立 MVE 後，您可以在 Director 中監控其狀態。在 Director 中，請確認新的 MVE 設定已同步、服務為啟動狀態且可達。

在 Director 檢視 MVE

登入 Versa Director。

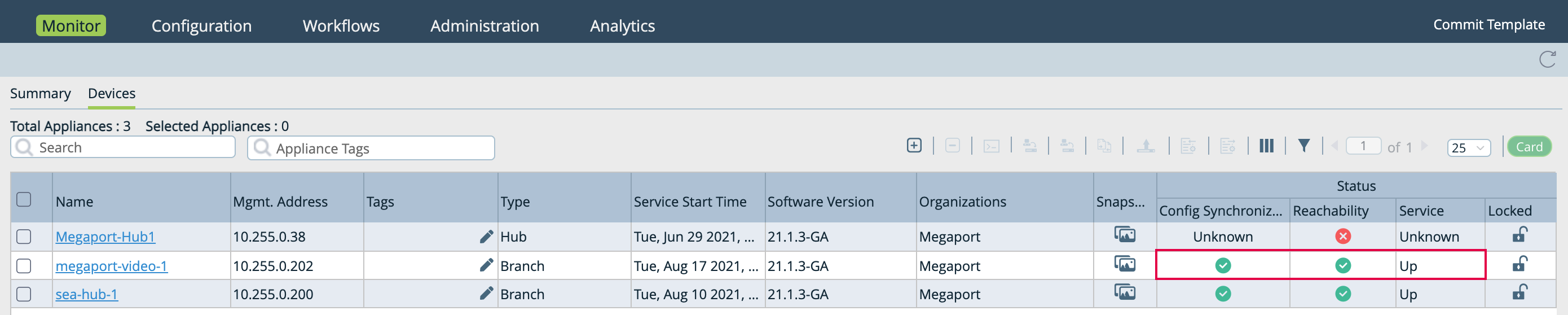

選取 Monitor（監控） 分頁，然後在水平選單選取 Devices。
檢視 Config Synchronized、Reachability 與 Service 欄位。

備註

MVE 可能需要最多 10 分鐘才會向 Versa Director 註冊。

後續步驟

當 MVE 佈建完成並呈現 Active 狀態後，下一步是將 VXC 連線到雲端服務供應商（CSP）、本地連接埠，或第三方網路。您也可以選擇透過私有 VXC 將實體 Port 連線到 MVE，或連線到 Megaport Marketplace 中的服務供應商。

如需詳細資訊，請參閱建立 VXC。
