手動建立與 Aruba 整合的 MVE

本主題說明如何手動建立並設定 Megaport Virtual Edge (MVE) 與 Aruba EdgeConnect SD-WAN。開始之前，您需要具有下單權限的使用者帳戶，以存取 Megaport Portal 與 Aruba。

如需設定 Megaport 帳戶的詳細資訊，請參閱建立帳戶。

如需使用 System Tag 建立與 Aruba 整合之 MVE 的詳細資訊，請參閱使用 System Tag 建立 MVE。

提示

Aruba 提供其 SD-WAN 產品（包含 Orchestrator 與雲端連線）的文件，請參閱 Aruba Documentation Library。

基本步驟

本節概述在 Aruba Orchestrator 與 Megaport Portal 中的設定步驟。基本步驟如下：

向 Aruba 取得授權。
在 Megaport Portal 中建立 Aruba MVE。
在 Megaport Portal 中檢視指派給 MVE 的公用 IP 位址。
在 Aruba Orchestrator 中設定 Aruba EdgeConnect (EC-V)。
將授權套用至 EC-V。

以下各節將提供詳細步驟。

授權

在 Megaport Portal 中建立 MVE 之前，您需要向 Aruba 購買有效的 EdgeConnect SD-WAN 授權。所有授權均由 Aruba Cloud Portal 管理。

在 Megaport Portal 中建立 MVE

建立 MVE 時，請選擇支援 MVE 且與您網路設計相容的大都會區位置。您可以將多個位置連線至單一 MVE。如需位置詳細資訊，請參閱規劃您的部署。

您可以在同一大都會區內部署多個 MVE 以滿足備援或容量需求。在建立 MVE 的過程中，您通常也會建立 Megaport Internet 連線。

建立 MVE 的步驟

在 Megaport Portal 中，前往 Services (服務) 頁面。
按一下 Create MVE (建立 MVE)。
選取 Aruba EC-V。

MVE 需要 Aruba Orchestrator 版本 9 或更新版本。若您建立 MVE 時使用較舊版本的 EC-V，您必須立即升級至版本 9。
選取軟體版本。

MVE 將設定為與該版本的 Aruba 相容。
按一下 Next (下一步)。
指定 MVE 詳細資料：
- Location (位置) – 選取 MVE 的位置。

  請選擇在地理位置上接近您目標分支據點與/或內部部署位置的地點。

  您所選的國家必須是您已完成註冊的市場。

  如果您尚未在計畫部署 MVE 的位置註冊計費市場，請依照啟用計費市場中的程序進行。

  您可以使用 Search (搜尋) 欄位來尋找目的地 Port 的 Port 名稱、Country、Metro City，或地址。您也可以依多樣性區域進行篩選。
- Diversity Zone (多樣性區域) – 選取一個多樣性區域。

  您可以選擇 Red 或 Blue，或選擇 Auto 讓 Megaport 為您選擇區域。選取或分配的多樣性區域將會在其後的佈建流程與最後的摘要頁面中顯示於位置詳細資料。
  如需詳細資訊，請參閱MVE 多樣性。
- Size (大小) – 從可用大小清單中選取。可用的大小會以綠色反白並標示 Available (可用)。不同大小支援不同數量的同時連線，且各合作夥伴產品的指標略有差異。

  備註

  如果您想要的 MVE 大小未出現在清單中，表示所選位置的容量不足。您可以選擇另一個具有足夠容量的位置，或是聯絡您的客戶經理以討論需求。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  如需詳細資訊，請參閱MVE 價格與合約條款。
按一下 Next (下一步)。
指定 Aruba 特定設定：

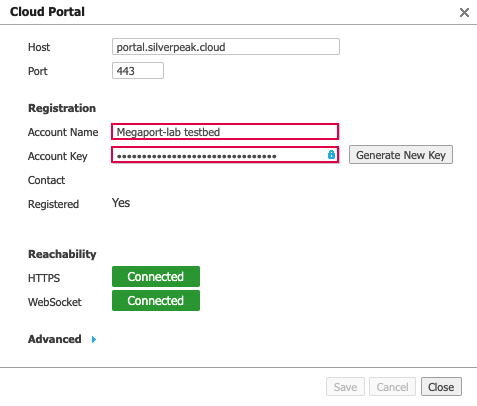

- Orchestrator Account Name (Orchestrator 帳戶名稱) – 輸入 Aruba Orchestrator 中的 Account Name。若要檢視您的 Account Name，請登入 Orchestrator，然後選擇 Orchestrator > Licensing | Cloud Portal。
- Account Key – 輸入 Aruba Orchestrator 中的 Account Key。此金鑰會與 Account Name 連結。若要檢視您的 Account Key，請登入 Orchestrator，然後選擇 Orchestrator > Licensing | Cloud Portal。若 Orchestrator 中未顯示金鑰，請按一下 Generate Account Key (產生 Account Key)。
- System Tag (系統標籤) (選填) – Aruba Orchestrator 的 System Tags 與預先設定範本會在 Cloud Portal 與 Orchestrator 註冊 EC-V，並使 Orchestrator 能自動接受並設定新偵測到的 EC-V 設備。請輸入您在 Orchestrator 建立預先設定範本時所指定的 Appliance/System Tag。
- Virtual Interfaces (vNICs) (虛擬介面 (vNICs)) – 預設每個 MVE 都會設定一個名為 Data Plane 的 vNIC。若要變更名稱，您可以直接覆寫 Data Plane 文字。您也可以在 MVE 佈建後再變更 vNIC 名稱。

  您最多可在 MVE 上新增共五個 vNIC（包含預設已新增的一個）。如需詳細資訊，請參閱vNIC 連線類型。

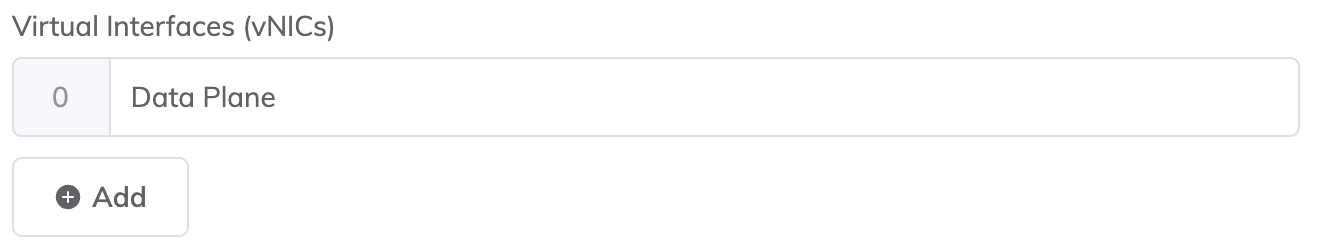

  若要新增 vNIC：
  - 按一下 + Add (新增)。

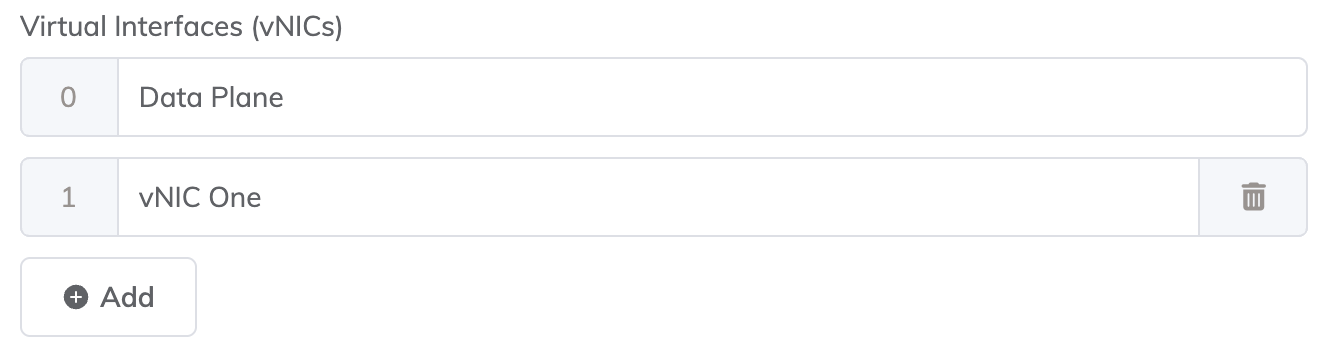

  - 輸入 vNIC 的名稱。
  備註

  如果您想在此 MVE 佈建後增加或減少 vNIC 的數量，您必須刪除整個 MVE 並重新建立。您無法在已佈建的 MVE 上新增或刪除 vNIC。
- Megaport Marketplace – 預設情況下，每項服務皆為企業私有，並從 Megaport 網路消費僅用於您自己的公司、團隊與資源。當設定為私有時，該服務不會在 Megaport Marketplace 中可被搜尋，但其他人仍可使用服務金鑰連線至您。Megaport Marketplace 的可見性由您的 Megaport Marketplace 個人檔案控制。如需如何讓您的服務在 Megaport Marketplace 可見的詳細資訊，請參閱將服務新增至個人檔案。
按一下 Next (下一步)。
指定選用設定：
- MVE Name (MVE 名稱) – 輸入易於識別的 MVE 名稱，特別是當您計畫佈建多個時。此名稱會顯示在 Megaport Portal 中。

  MVE 名稱會依據位置名稱自動產生並顯示於摘要頁面。您可以輸入自己的名稱來覆寫。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
在摘要頁面上確認組態與價格。

月費會依位置與大小而定。
按一下 Add MVE (新增 MVE)。

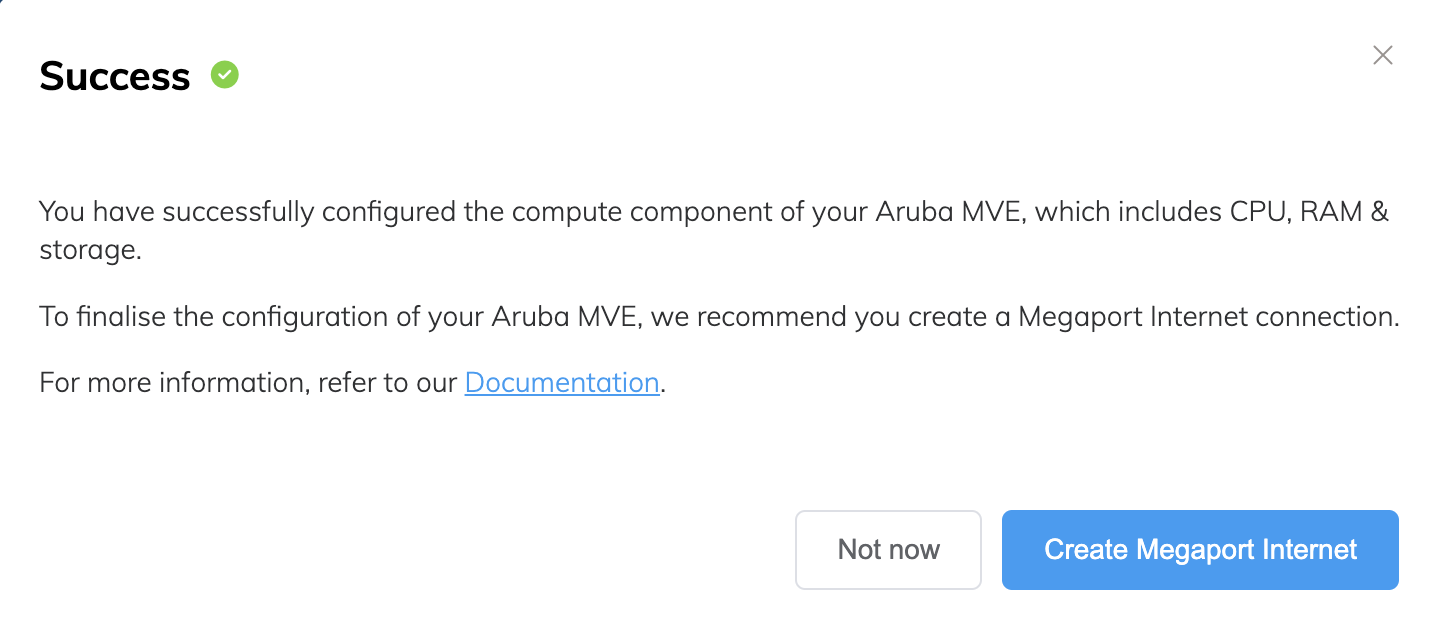

系統會提示您建立 Megaport Internet 連線。Megaport Internet 連線可提供連線能力，並允許 MVE 註冊並與 Aruba SD-WAN 通訊。

建立 Megaport Internet 連線的步驟

按一下 Create Megaport Internet (建立 Megaport Internet) 以繼續（建議），或按一下 Not now (暫不) 以於稍後佈建網際網路存取。

備註

MVE 需要透過管理平面虛擬介面連線至網際網路。您可以佈建 Megaport Internet 連線，或使用私有 VXC 設定第三方網際網路連線。我們強烈建議您在 MVE 初始啟動與佈建時建立 Megaport Internet 連線，以確保 MVE 佈建完成且功能正常。
選取目標 Port（網際網路路由器）。
Megaport Internet 連線的 B 端可以位於 Megaport Internet 可用的任何位置。
您可以使用 Search (搜尋) 欄位來尋找目的地 Port 的 Port 名稱、Country、Metro City，或地址。您也可以依多樣性區域進行篩選。
按一下 Next (下一步)。
指定連線詳細資料：
- Connection Name (連線名稱) – 顯示於 Megaport Portal 的 Megaport Internet 連線名稱。
- Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。

  提示

  對 Megaport Internet 連線與 MVE 使用相同的 Service Level Reference 編號，有助於在發票中識別配對項目。
- Rate Limit (速率上限) – 您的連線速率（以 Mbps 計）。速率上限可自 20 Mbps 起設定，並可按 1 Mbps 遞增擴充至數個 Gbps 或以上。可用速率級距可能因位置與服務類型而異。建立 Megaport Internet 連線後，您可視需要變更速率。每月計費明細將依位置與速率上限顯示。
- VXC State (VXC 狀態) – 選取 Enabled (已啟用) 或 Shut Down (關機) 以定義連線的初始狀態。如需詳細資訊，請參閱關閉 VXC 以進行容錯移轉測試。

  備註

  如果您選擇 Shut Down (關機)，此服務將不會傳送流量，且在 Megaport 網路上會表現為關閉狀態。但此服務的計費仍會持續，您仍會被收取此連線的費用。
- A-End vNIC – 選取 vNIC-0 以進行初始管理存取。
- Preferred A-End VLAN (偏好 A 端 VLAN) (選填) – 按一下 Untag (取消標記) 以移除 VLAN 標記，並允許首次系統管理員登入裝置。
- Minimum Term (最短合約期限) – 選擇無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

  針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時，合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

  如需詳細資訊，請參閱Megaport Internet 價格與合約條款與VXC、Megaport Internet 與 IX 計費。
- Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
  若要新增標籤：
  1. 按一下 Add Tags（新增標籤）。
  2. 按一下 Add New Tag（新增標籤）。
  3. 在欄位中輸入詳細資料：
    - Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
    - Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
  4. 按一下 Save（儲存）。
  如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

  警告

  請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。
按一下 Next (下一步) 以進入連線詳細資料摘要。
按一下 Add VXC (新增 VXC) 以訂購該連線。
在 Configured Services 區域按一下 Review Order (檢閱訂單)。
如果您有促銷代碼，請按一下 Add Promo Code (新增促銷代碼)，輸入代碼，然後按一下 Add Code (新增代碼)。
按一下 Order Now (立即下單)。

訂購 MVE 會佈建該設備，並從 Megaport SDN 指派 IP 位址。MVE 佈建只需數分鐘即可完成。佈建程序會啟動 Aruba EdgeConnect (EC-V)。

檢視 MVE

您可以在 Orchestrator 與 Megaport Portal 中檢視 MVE。

在 Orchestrator 中檢視

MVE 現由 Aruba Orchestrator 管理，您可以在 Discovered Devices 清單中檢視。

在 Orchestrator 中檢視 MVE 的步驟

登入 Orchestrator。

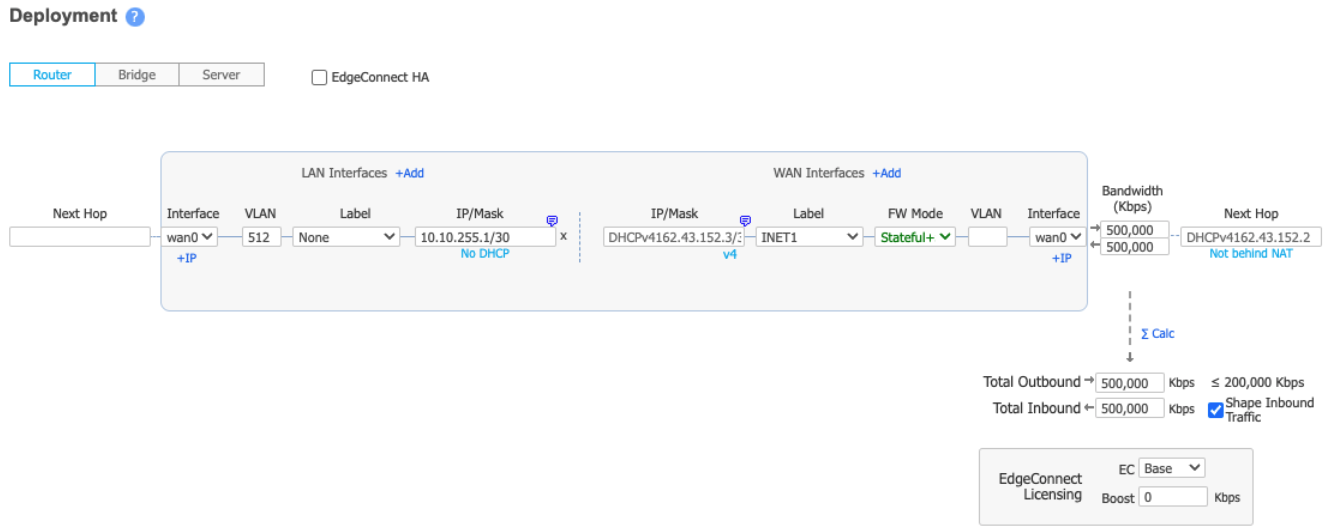

選擇 Orchestrator > Configuration > Deployment。
按一下設備旁的編輯圖示。

隨著您擴充網路，您可以複製並修改範本，以便重複使用於其他 EC-V 部署，並為每個 EC-V 指定唯一的 System Tag。

在 Megaport Portal 中檢視

建立 MVE 後，您可以在 Megaport Portal 的 Services 頁面上檢視。您也可以檢視指派的公用 IP 位址。

在 Megaport Portal 中檢視 MVE 的步驟

前往 Services (服務) 頁面

MVE 與 Megaport Internet 連線於 Megaport Portal 中

如圖所示，Megaport Portal 中的 Megaport Internet 圖示與標準 VXC 圖示不同。

如需 Services 頁面的詳細資訊，請參閱了解 Services 頁面。

更新 Megaport Internet 連線

按一下 Megaport Portal 中 Megaport Internet 連線旁的齒輪圖示以進行變更。

您可以修改 Megaport Internet 連線的詳細資料，包括連線名稱、速率上限、VLAN ID、發票參考、連線狀態與合約條款。送出後，這些變更會在數分鐘內生效。

若要刪除 Megaport Internet 連線，請按一下垃圾桶圖示。如需詳細資訊，請參閱終止 Megaport Internet 連線。

若要鎖定或解除鎖定 Megaport Internet 連線，請按一下鎖頭圖示。

檢視指派給 MVE 的公用 IP 位址的步驟

按一下 Megaport Internet 連線旁的齒輪圖示。
將會顯示 Connection Configuration 畫面。您可以在此修改任何 Megaport Internet 連線的詳細資料。
選取 Details (詳細資料) 索引標籤。
找到公用 IP 位址（IPv4 或 IPv6）。
這些是指派給 MVE 的公用 IP 位址。

核准並升級 MVE 的 EC-V 設備

建立新的 EC-V 設備後，該設備會在 Aruba Orchestrator 的 Discovered Appliances 底下顯示。接下來，您將其接受為新設備，並將軟體升級至 9.1.0.0_91199 版本。

核准並升級新 EC-V 設備的步驟

在 Aruba Orchestrator 將 EC-V 新增至其受管設備清單之前，您需要手動核准。

登入您的企業 Aruba Orchestrator 系統。

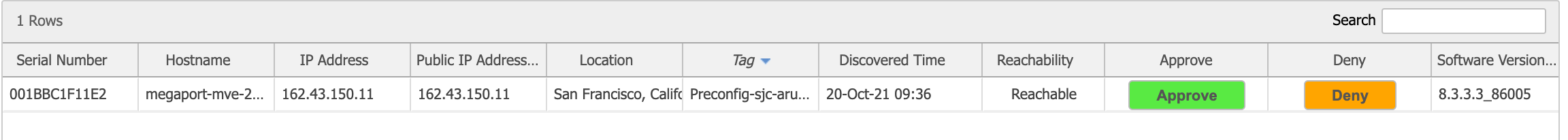

選擇 Configuration > Discovery | Discovered Appliances，或按一下畫面右上角的 Appliances Discovered (已發現的設備)。
您會看到有新裝置等待核准。
按一下新裝置旁的 Approve (核准)。

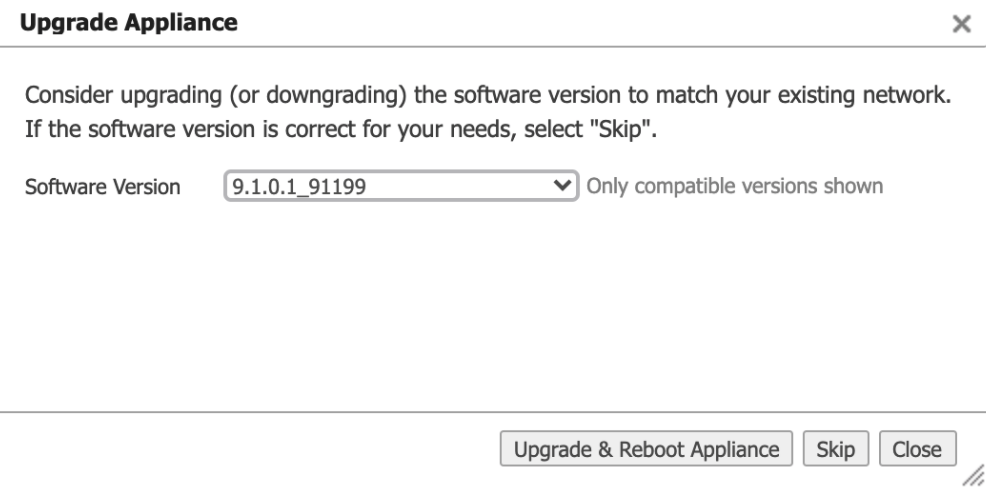

將會顯示 Upgrade Appliance 畫面。MVE 需要您將 Aruba Orchestrator 升級至最低版本 9 或更高版本。
從下拉清單選擇與您的 Orchestrator 版本相容的 9.x 軟體版本。
按一下 Upgrade & Reboot Appliance (升級並重新啟動設備)。
升級與重新啟動程序約需 5 到 10 分鐘。
升級完成後，按一下 Close (關閉)。

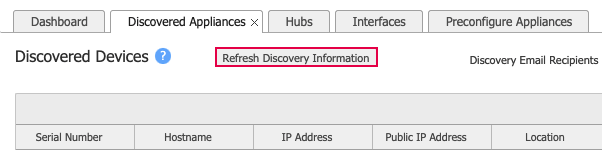

在 Discovered Devices 畫面按一下 Refresh Discovery Information (重新整理探索資訊) 以驗證新的軟體版本。
按一下 Approve (核准)。
Upgrade Appliance 畫面會顯示沒有可用的升級，確認 Orchestrator 已為最新版本。
按一下 Skip (略過)。
在 Apply Appliance Preconfiguration 畫面按一下 Run Manual Configuration Wizard (執行手動設定精靈)。
如果可用，您也可以選取預先設定範本。

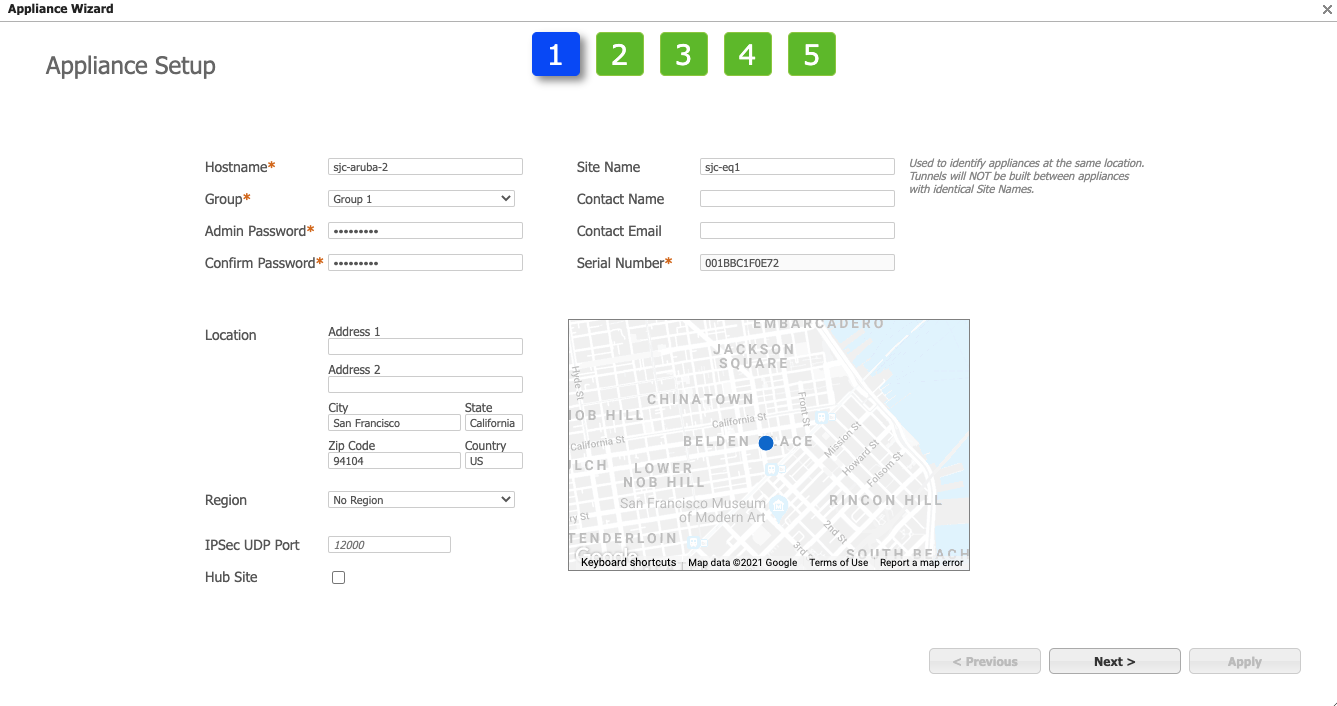

提供設備詳細資料：
- Hostname (主機名稱) – Megaport 會預設指定主機名稱，但此為自由輸入欄位，您可以為此設備指定易於識別的名稱。
- Group (群組) – 依您的網路需求，為設備指定群組名稱。
- Admin Password (管理者密碼) – 指定並確認安全的密碼。
- Serial Number (序號) – 此號碼為預設指派。
  其餘欄位為選填。
按一下 Next (下一步)。

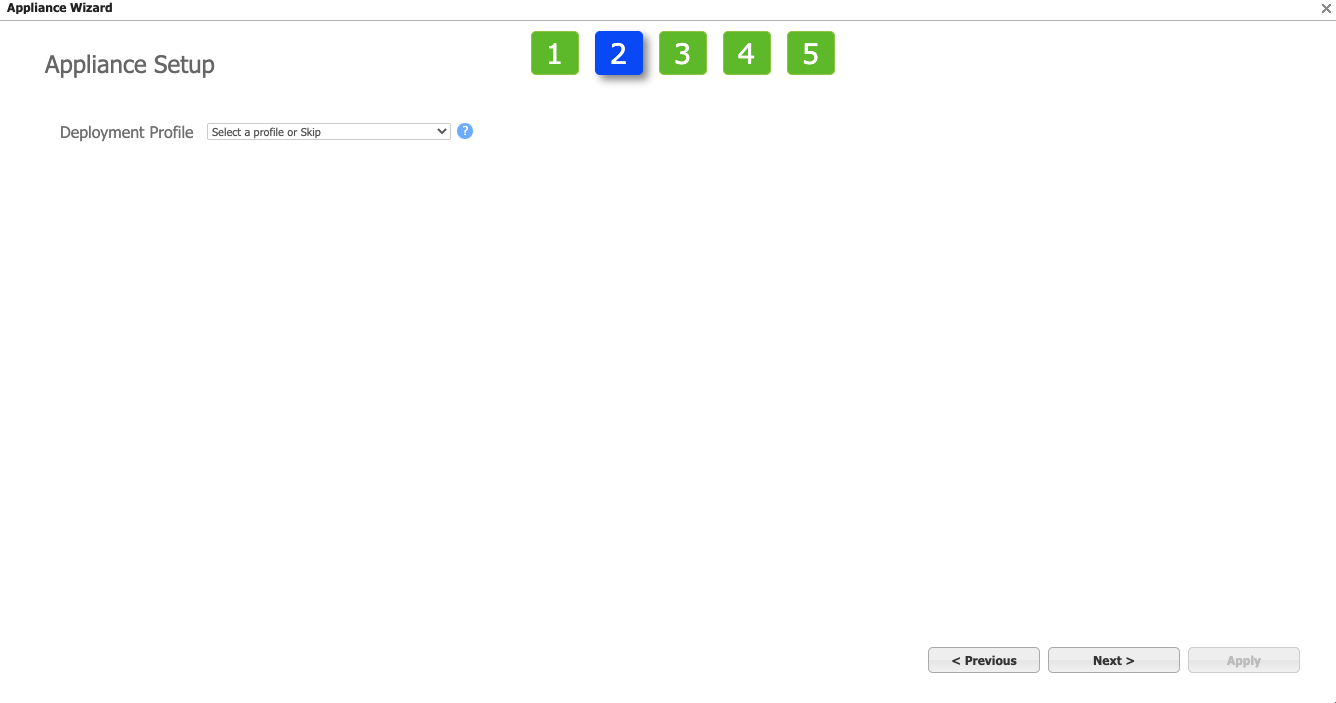

在 Deployment Profile 下拉清單中選取設定檔，或按一下 Next (下一步) 略過。

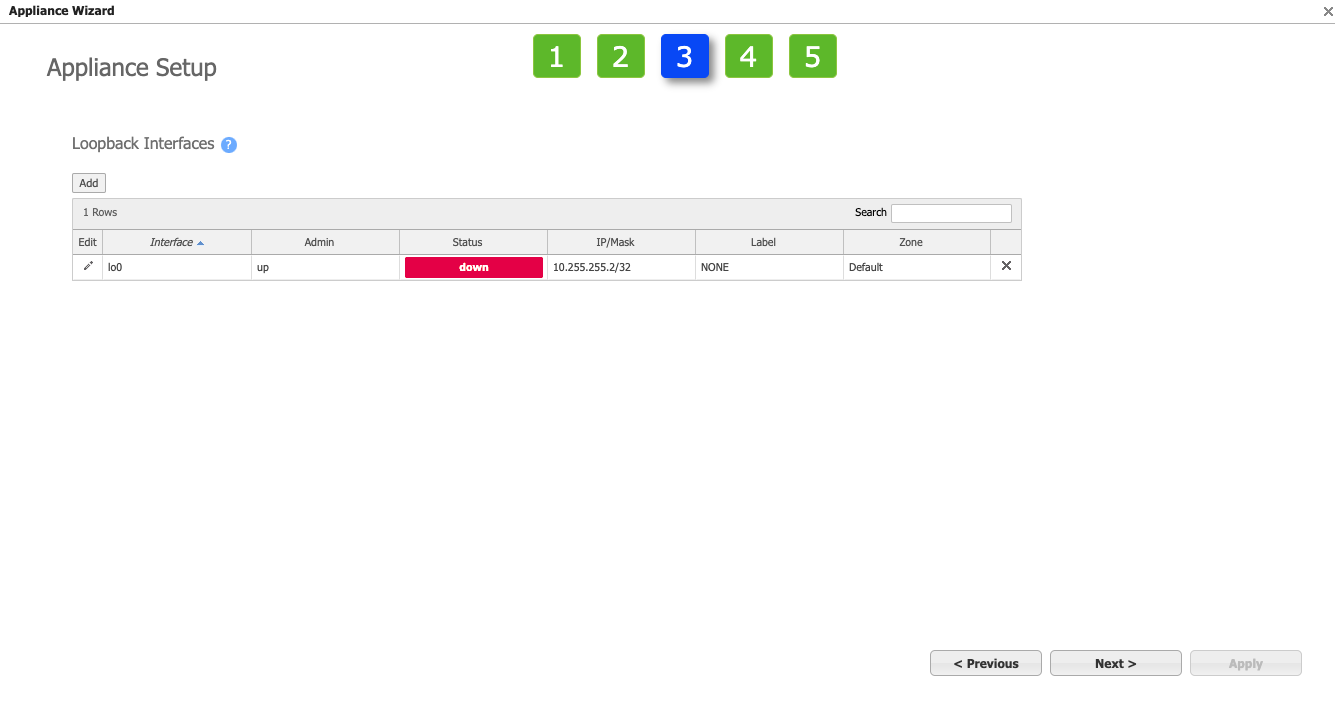

（選用）按一下 Add (新增) 以新增符合您網路需求的 loopback 介面與 IP 位址，或按一下 Next (下一步)。

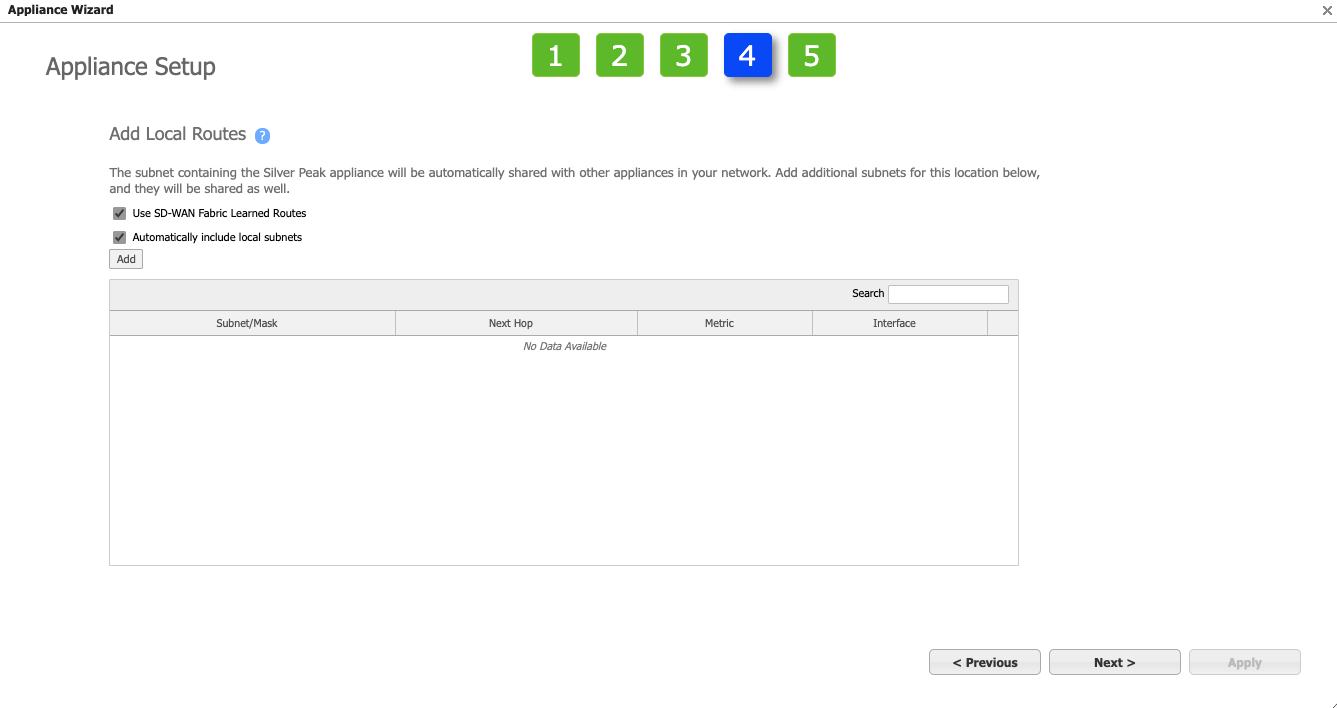

依您的網路需求，選取 Use SD-WAN Fabric Learned Routes (使用 SD-WAN Fabric 學習到的路由) 與/或 Automatically include local subnets (自動包含本機子網)，然後按一下 Next (下一步)。

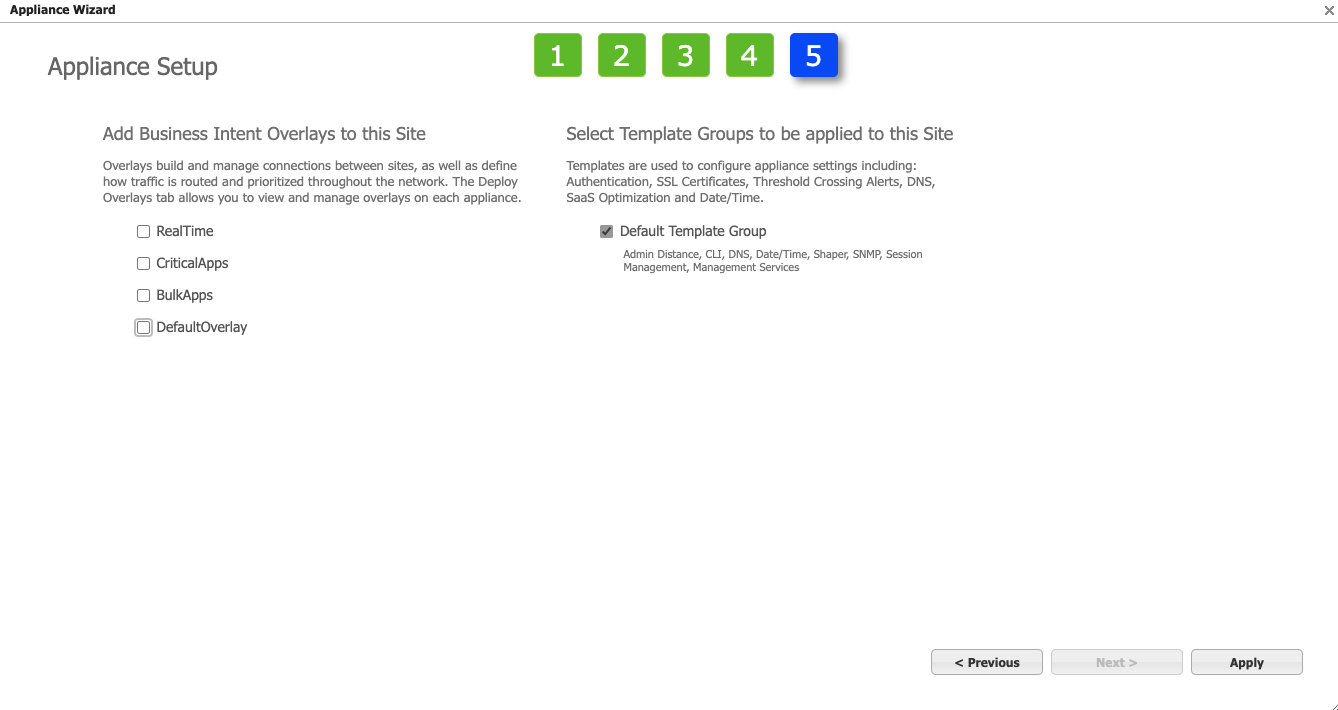

依您的網路需求，在 Add Business Intent Overlays to this Site 與 Select Template Groups to be applied to this Site 下選取或取消選取適當的選項。
請注意，不正確的 overlays 與/或標籤組態可能導致 Orchestrator 通訊錯誤。詳細資訊請參閱 Aruba 文件。
按一下 Apply (套用)。

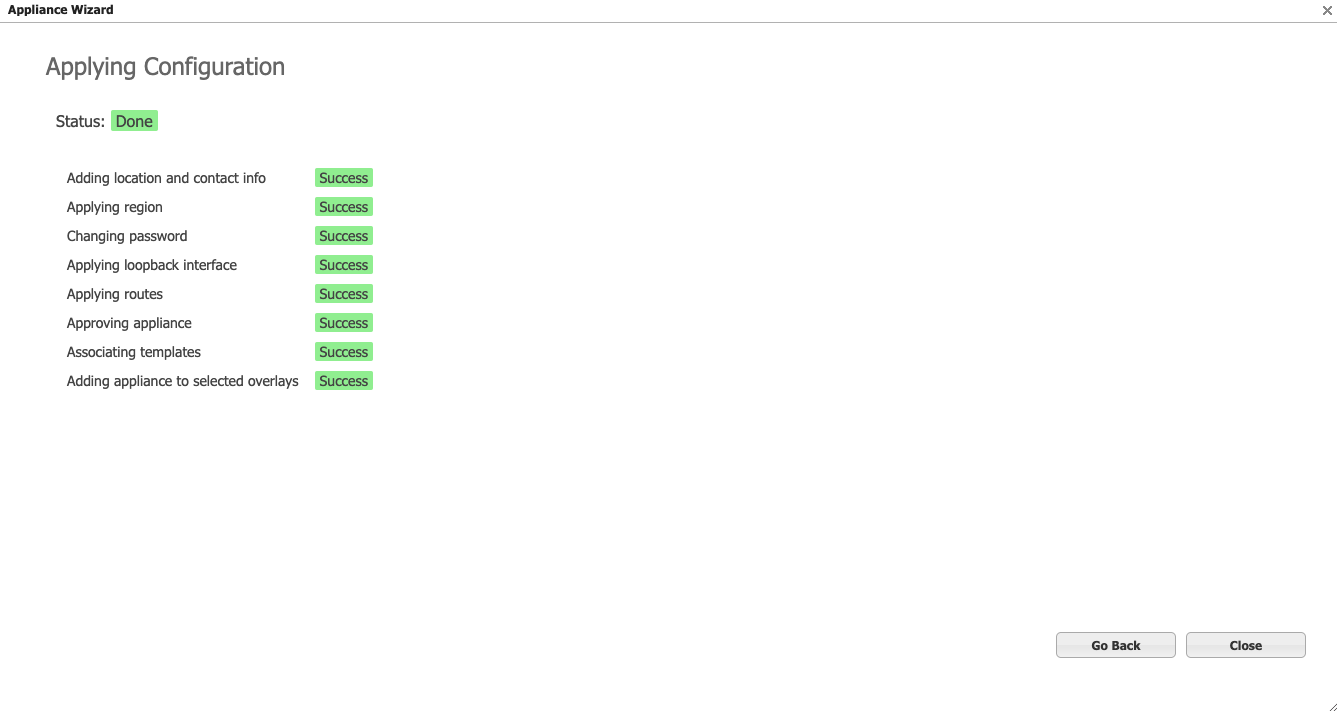

Appliance Wizard 會將設定更新套用至 MVE 的 EC-V 設備。
按一下 Close (關閉)。
