為 MVE 建立 Google Cloud Services 連線（搭配 VMware SD-WAN）

您可以透過 Partner Interconnect，從 MVE（VMware Edge）建立到 Google Cloud 的網路連線。

當您透過 Partner Interconnect 搭配 Megaport 連線到 Google Cloud Platform（GCP）時，Virtual Cross Connect（VXC）構成該連線的第 2 層元件，而第 3 層 BGP 則會在客戶與 GCP 之間直接建立。

重要

在開始之前，請先在 Orchestrator 中建立一個 MVE（Edge）。如需更多資訊，請參閱 建立 MVE。MVE 必須處於作用中狀態。

重要

Google Cloud 需要支援 BGP 多重躍點，該功能自 VMware SD-WAN 4.3 起提供支援。若有需要，您可以透過 VMware 主控台升級 MVE 上的 VMware 版本。

將 Google Cloud 連線新增至您的 MVE 與 Orchestrator 共有三個部分。

  1. 在 Google Cloud Console 或 gcloud CLI 中建立 Partner Interconnect 連結。將在建立連結時提供的配對金鑰 複製。若需更多詳細資料，請參閱 Google 文件： Google Partner Interconnects.

  2. 在 Megaport Portal 中，從您的 MVE 建立一個 VXC，以連線到您的 Google Cloud 連結。

  3. 在 VMware Orchestrator 中建立新介面，並新增 Google Cloud 連線的詳細資料。

以下指示將逐步說明第二與第三部分。

備註

用於 VMware SD-WAN 的 MVE，針對所有雲端連線都需要同時在 VMware Orchestrator 與 Megaport Portal 進行設定步驟。

在 Megaport Portal 中新增 Google Cloud 連線

若要設定 GCP 連線，您需要先在 Megaport Portal 中建立該連線。

從 Megaport Portal 佈建一個 VXC 至 Google Cloud Platform

  1. 在 Megaport Portal 中，前往 Services (服務) 頁面，並選取用於此連線的 MVE。

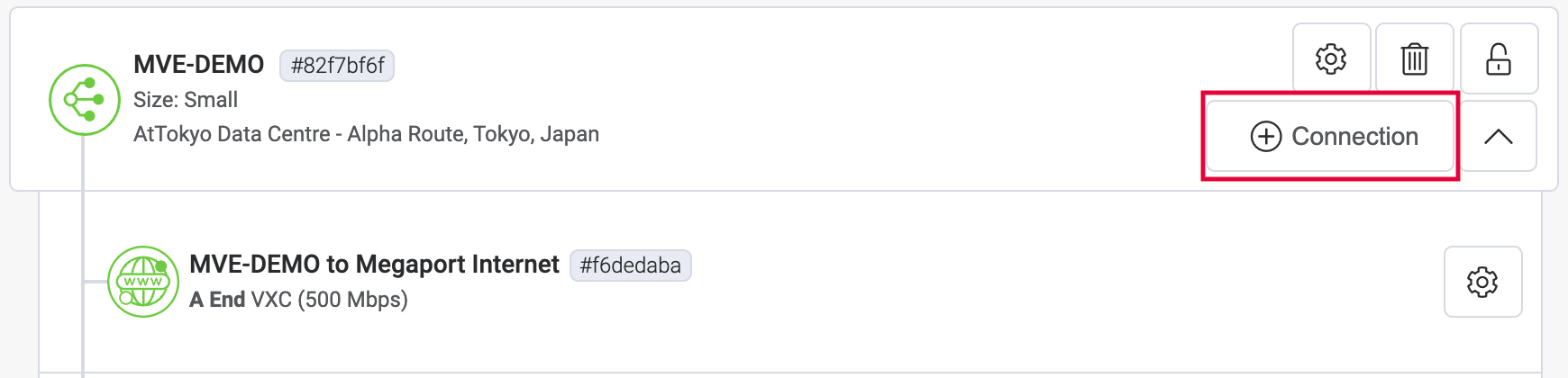

  2. 按一下 +Connection (新增連線)，然後按一下 Cloud (雲端)。 新增連線

  3. 選取 Google 作為供應商。
    選取 Google 作為供應商

    提示

    若要檢查連線到特定 Google 位置的延遲與價格，請按一下 View all Google Partner locations (檢視所有 Google 合作夥伴位置)。您可以在沒有配對金鑰的情況下繼續前往 Connection Details 頁面，並檢視所選連接埠的定價。若要為 Google 連線下訂單，您需要提供配對金鑰。

  4. 將配對金鑰從 Google Cloud Console 複製並貼到 Google Partner Pairing Key 欄位。
    系統會根據您的 GCI Partner 連線所在區域顯示相應的 Google 目標。

  5. 選取此連線的目標位置，然後按一下 Next (下一步)。

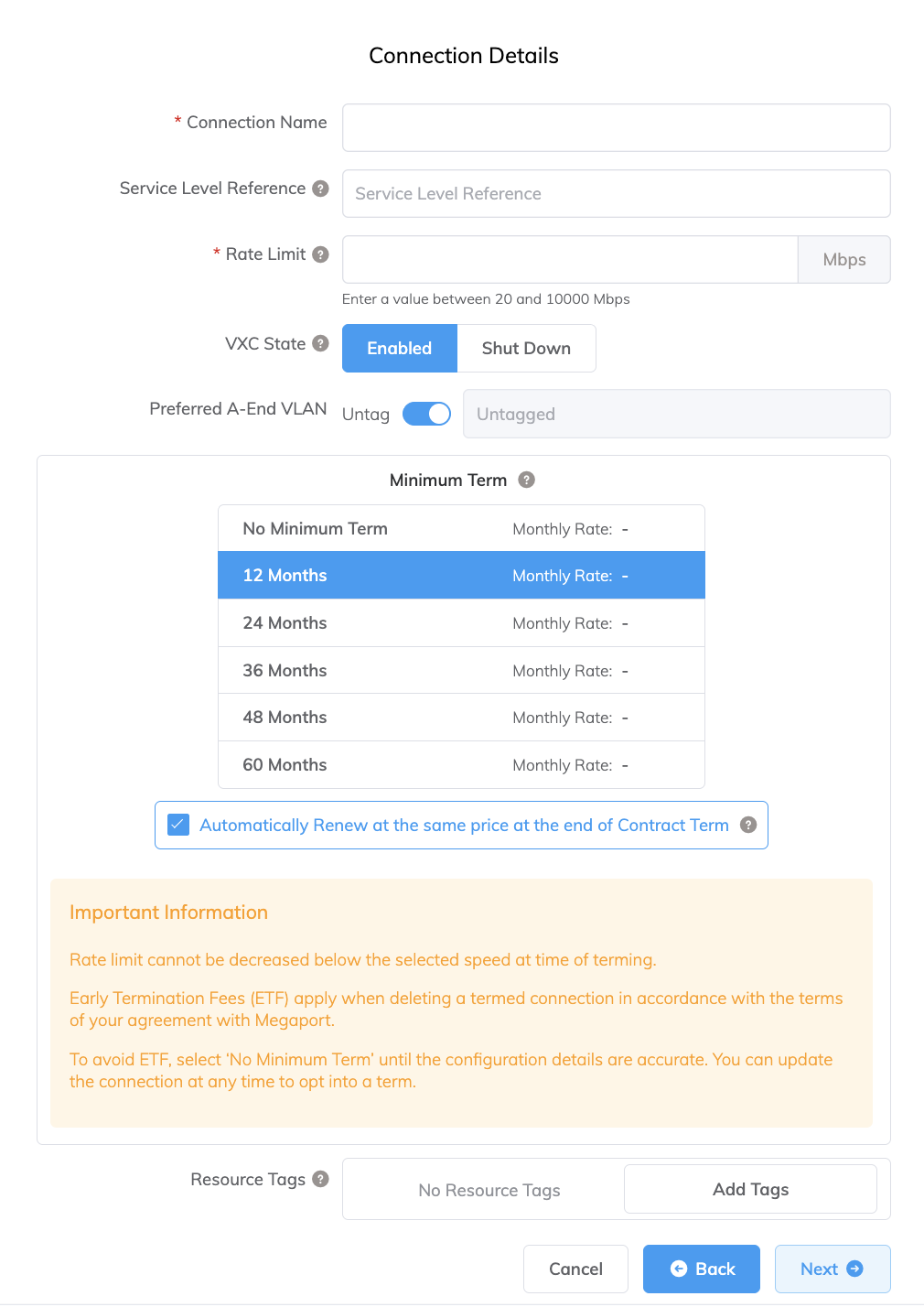

  6. 指定連線詳細資料：

    • Connection Name (連線名稱) – 將在 Megaport Portal 中顯示的 VXC 名稱。

    • Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。

    • Rate Limit (速率上限) – 您的連線速率（Mbps）。輸入與您為 Google 連接埠速率所選相同的速率。

    • VXC State (VXC 狀態) – 選取 Enabled (啟用) 或 Shut Down (關機) 以定義此連線的初始狀態。詳情請參閱 為容錯移轉測試關閉 VXC。

      備註

      如果您選取 Shut Down (關機)，流量將不會經過此服務，且在 Megaport 網路上會視同該服務處於中斷狀態。此服務的計費仍維持啟用，您仍會因這個連線而產生費用。

    • A-End vNIC (A 端 vNIC) – 從下拉式清單選取一個 A 端 vNIC。若需關於 vNIC 的更多資訊，請參閱 在 Megaport Portal 建立 MVE。

    • Preferred A-End VLAN (偏好的 A 端 VLAN) – 您將透過 MVE 接收的此連線之 VLAN。此 MVE 上的 VLAN ID 必須是唯一值，且可介於 2 到 4093 之間。若您指定的 VLAN ID 已被使用，系統會顯示下一個可用的 VLAN 編號。VLAN ID 必須是唯一值，才能繼續進行訂購。若您未指定數值，Megaport 會指派一個。

    • Minimum Term (最短合約期限) – 選擇 無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

      針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約 選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時， 合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

      如需更多資訊，請參閱 VXC 定價與合約條款 與 VXC、Megaport Internet 與 IX 計費。

    • Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
      若要新增標籤：

      1. 按一下 Add Tags（新增標籤）。
      2. 按一下 Add New Tag（新增標籤）。
      3. 在欄位中輸入詳細資料：
        • Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
        • Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
      4. 按一下 Save（儲存）。

      如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

      警告

      請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。

    Google 連線詳細資料

  7. 將此 VXC 加入您的訂單，並完成結帳流程。

  8. 部署 VXC 後，返回 Google Cloud Console 中的連結，啟用該連結並設定 BGP。
    Google 會提供您的私有 IP 位址以供設定 BGP。 BGP 設定需要您在 MVE 上的 ASN。

備註

Google 的 ASN 一律為 16550。

在 Orchestrator 新增 Google Cloud 連線詳細資料

在您從 MVE 建立至 Google Cloud 的連線並於 Google Console 完成設定後，您需要在 Orchestrator 中進行配置。這包含設定 BGP 參數、ASN 與 VLAN。

在 Orchestrator 中新增 Google Cloud 連線

  1. 從 Google Console 收集連線詳細資料。
    在 Google Cloud 中顯示您為此連線建立的連線詳細資料。記下 Peer ASN (對等 ASN)、Cloud Router BGP IP 與 BGP Peer ID (BGP 對等端 ID) 的值。
    Google 連線詳細資料

  2. 從 Megaport Portal 收集連線詳細資料。
    按一下您 MVE 上的 Google 連線之齒輪圖示，並開啟詳細資料檢視。 記下 A-End VLAN (A 端 VLAN) 的值。

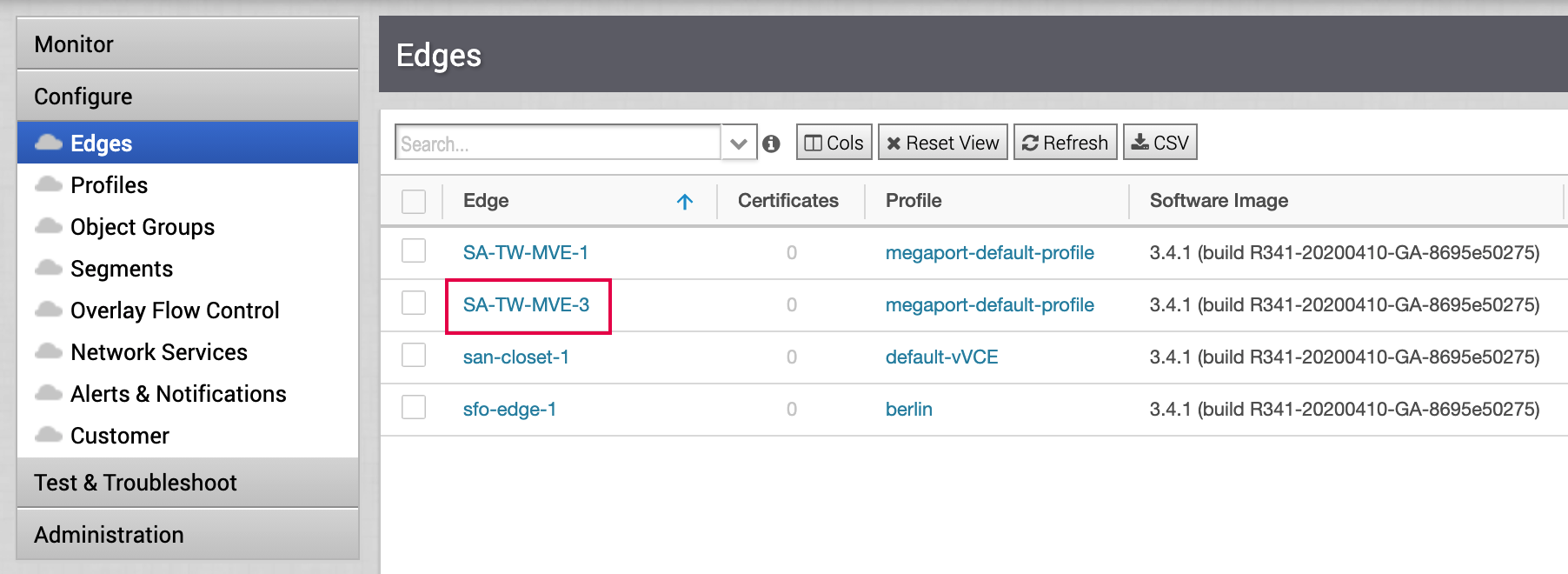

  3. 在 Orchestrator 中，前往 Configure > Edges，然後按一下 MVE 裝置。
    選取 Edge

  4. 選取 Device (裝置) 索引標籤，然後向下捲動至介面設定。

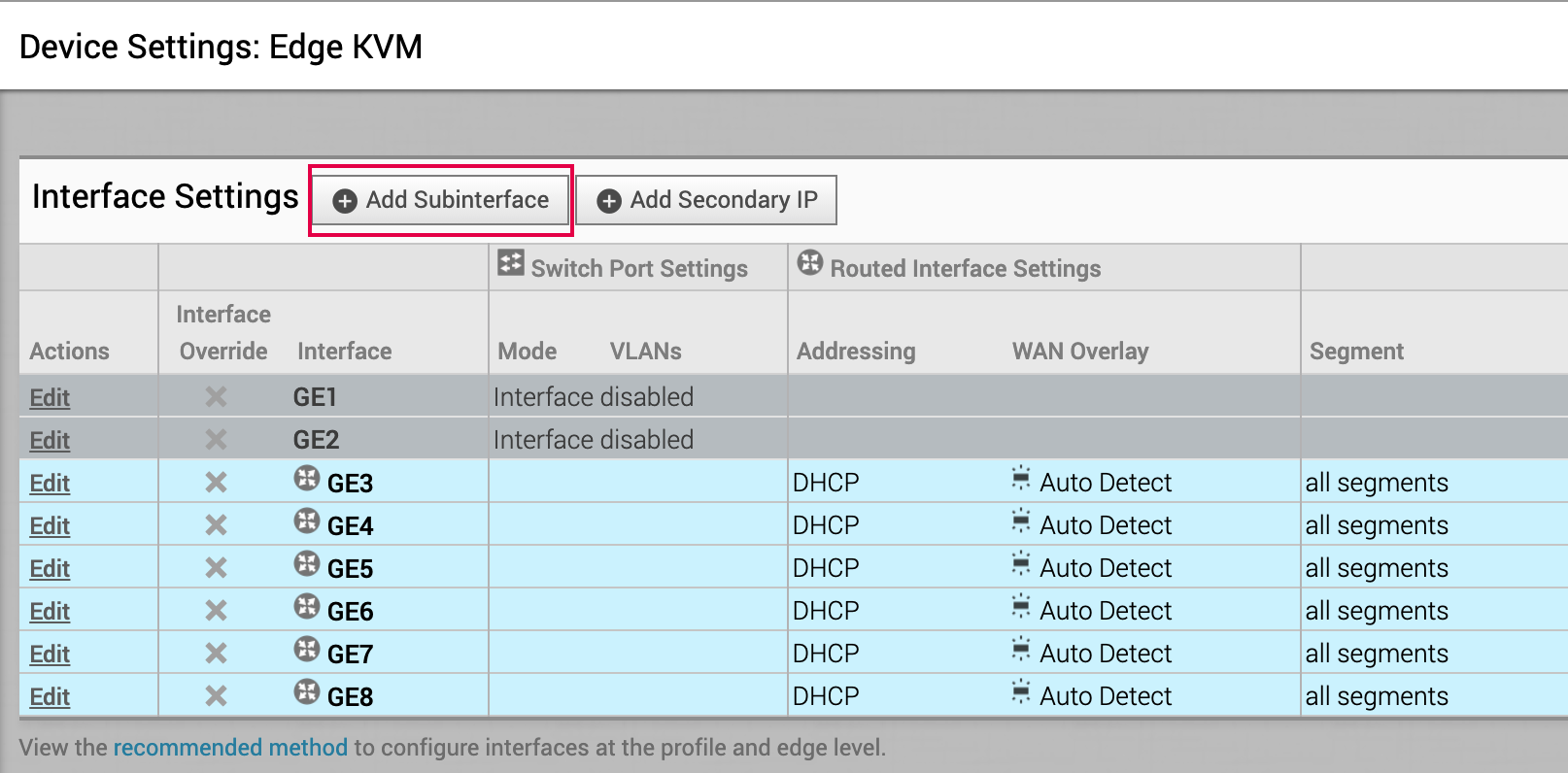

  5. 按一下 +Add Subinterface (新增子介面)。
    新增子介面
    會顯示 Select Interface 對話方塊。

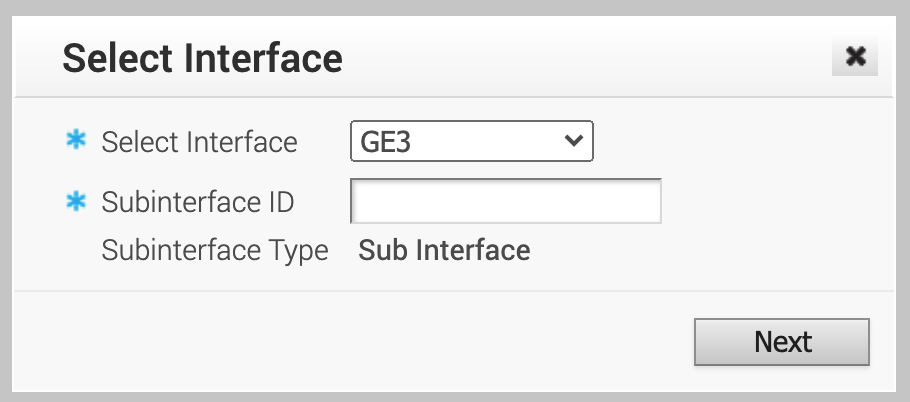

  6. 從 Select Interface (選取介面) 功能表選擇 GE3，並於 Subinterface ID (子介面 ID) 欄位輸入您在 Megaport Portal 的 MVE 上所設定的 A 端 VLAN ID。
    選取介面
    會顯示子介面設定。

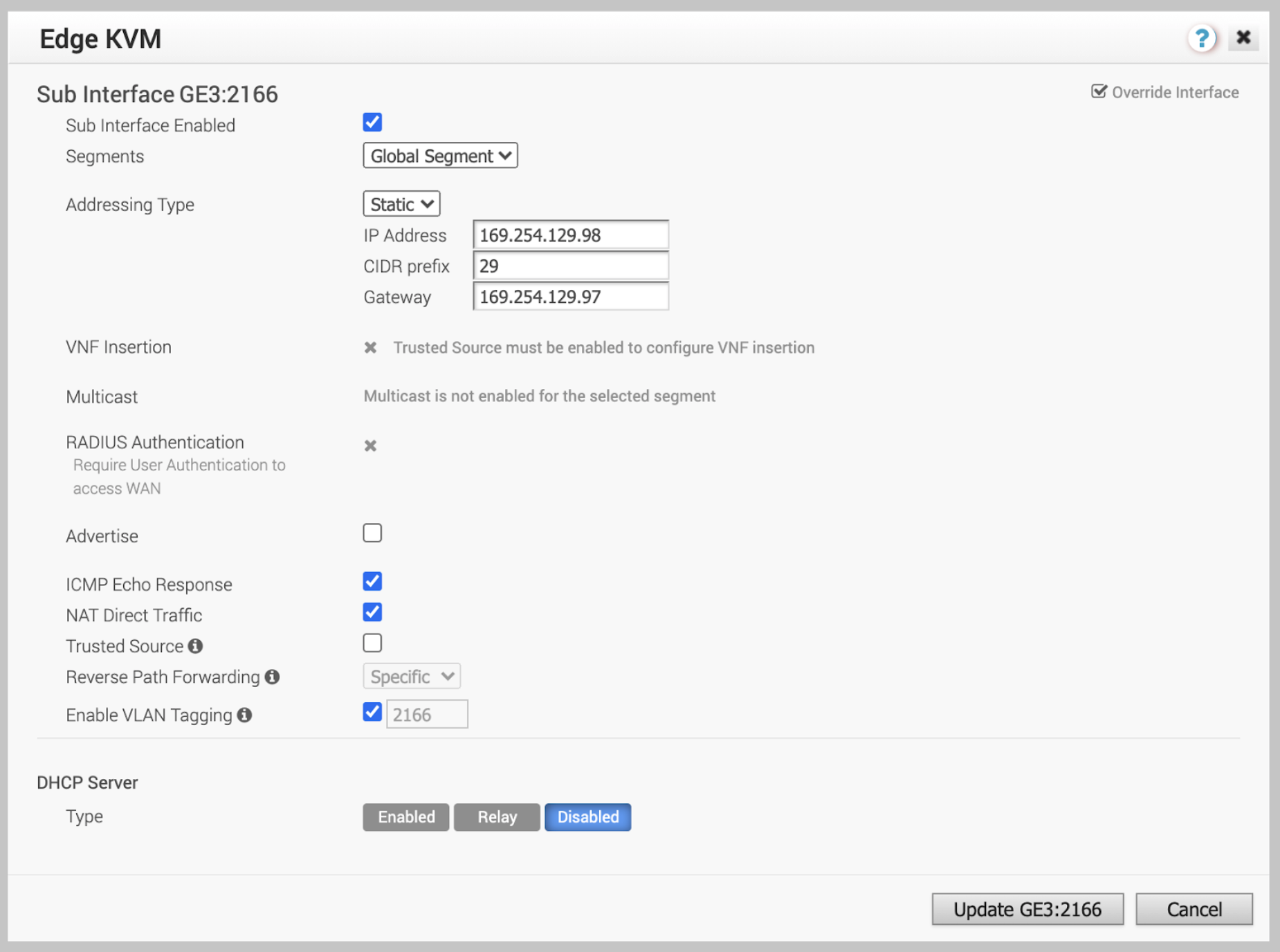

  7. 將 Addressing Type (位址類型) 變更為 Static（靜態），並提供 IP Address (IP 位址)、CIDR value (CIDR 值) 與 Gateway (閘道)。
    這些數值可在 Google Cloud Console 的 VLAN 連結詳細資料中取得。 IP 位址出現在 BGP Peer ID (BGP 對等端 ID) 欄位；閘道則出現在 Cloud Router BGP IP 欄位。
    子介面設定

  8. 請確認 Enable VLAN Tagging (啟用 VLAN 標記) 已啟用。
    此欄位會自動帶入您為 subinterface ID 指定的 VLAN ID。

  9. 按一下 Update GE3: (更新 GE3) vlan-id。

  10. 在 Configure > Edges 視窗的右上角，按一下 Save Changes (儲存變更)，然後確認。
    這會完成介面、VLAN 標記與 IP 位址的設定，您可以透過 CLI 執行 ping 指令來測試。（BGP 尚未設定。）

    備註

    新增子介面會短暫中斷連線。

在 Orchestrator 中為 Google Cloud 連線設定 BGP

  1. 在 Orchestrator 中，前往 Configure > Edges，然後按一下 MVE 裝置。

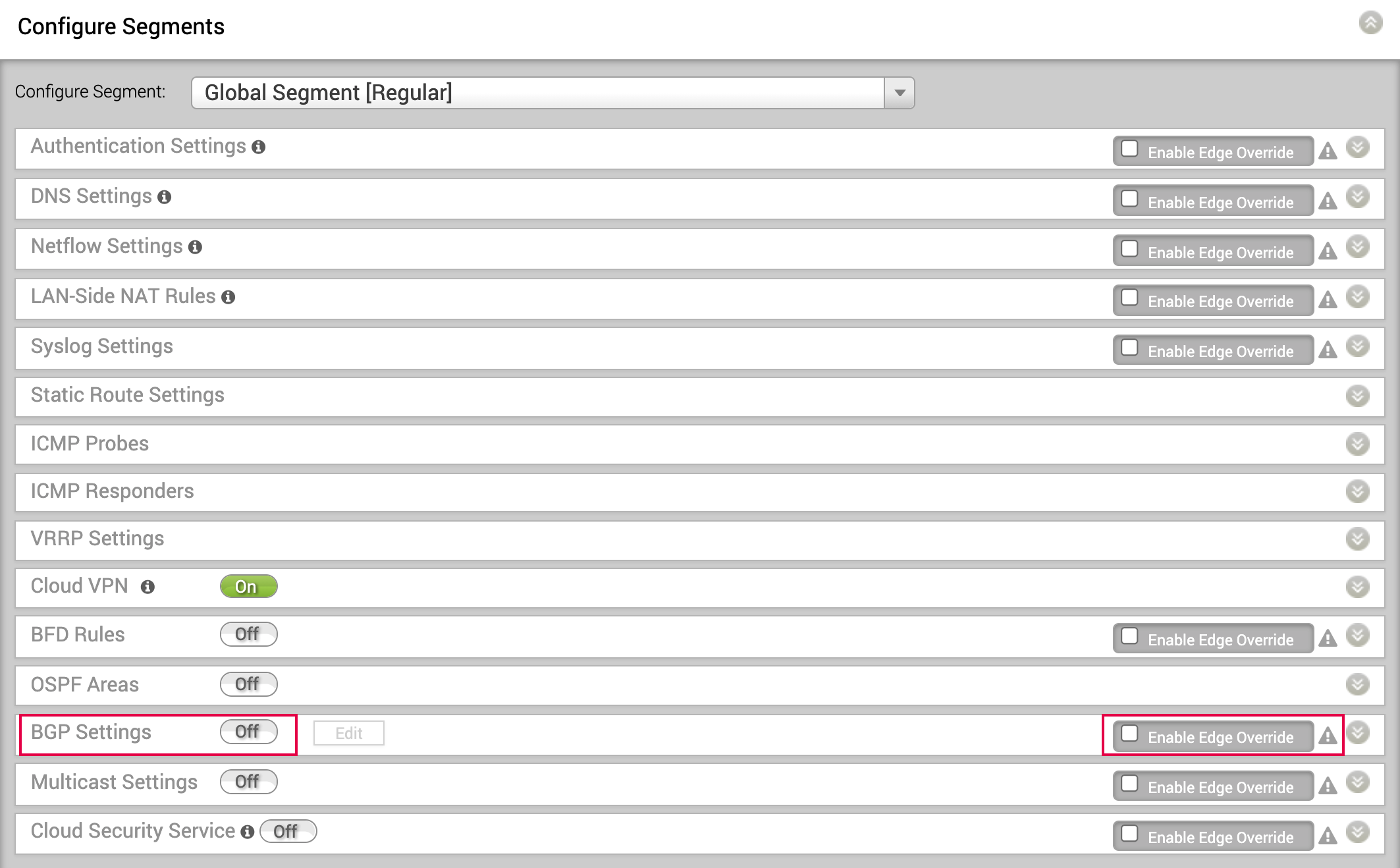

  2. 選取 Device (裝置) 索引標籤，然後在 Configure Segments 區段針對 BGP Settings 按一下 Enable Edge Override (啟用 Edge 覆寫)。
    此覆寫可讓我們為此裝置定義超出設定檔定義之外的特定 BGP 值。
    啟用 BGP

  3. 按一下切換按鈕以開啟 BGP，然後按一下 Edit (編輯)。
    會顯示 BGP Editor。

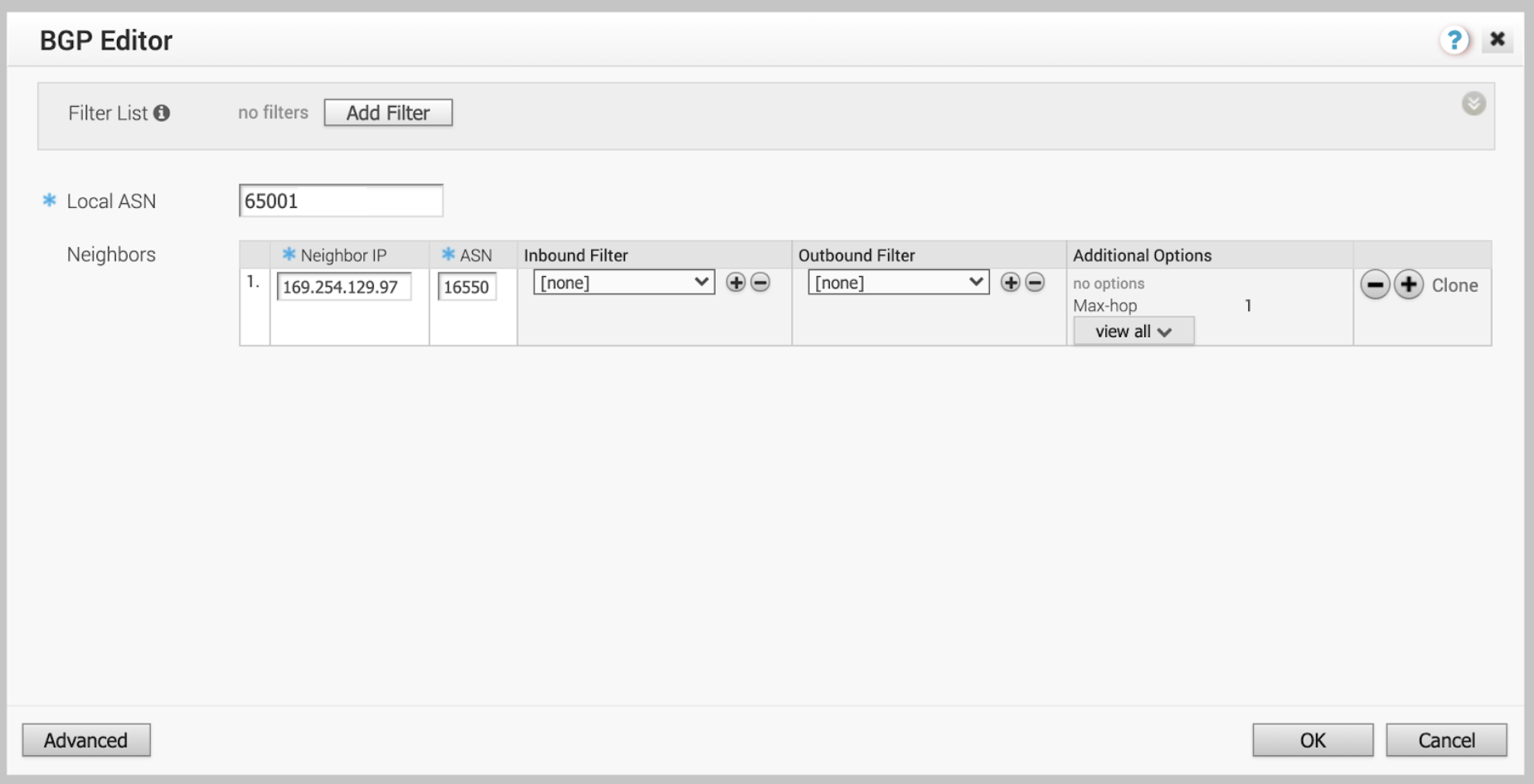

  4. 在 Local ASN (本機 ASN) 中，新增您在 Google Cloud Console 的 VLAN 連結之 BGP 設定中所定義的 Peer ASN (對等 ASN)。

  5. 在 Neighbor IP (鄰居 IP) 中，新增來自 Google Cloud Console 的 VLAN 連結詳細資料中的 Cloud Router BGP IP。

  6. 將 Google Cloud 的 ASN 16550 新增至鄰居的 ASN 欄位。
    這是來自 Google Cloud 的固定值。
    BGP 設定

  7. 按一下 OK (確定)，然後按一下 Save Changes (儲存變更)。

驗證您的連線

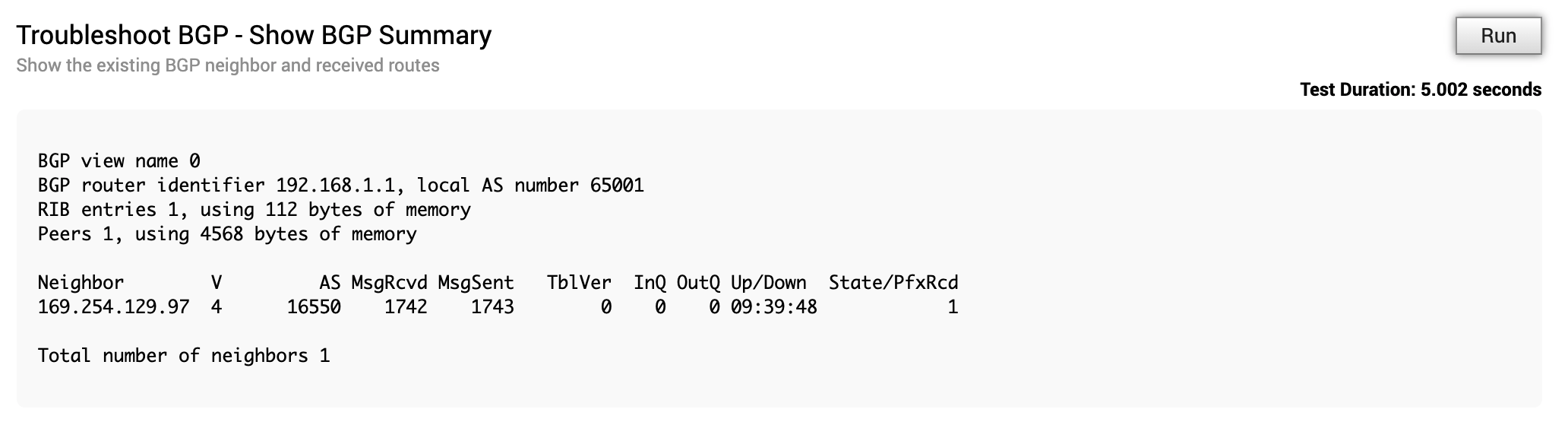

在 Test & Troubleshoot > Remote Diagnostics 底下，選取 MVE，並針對 Troubleshoot BGP - Show BGP Summary (疑難排解 BGP - 顯示 BGP 摘要) 按一下 Run (執行)，以驗證 BGP 對等連線並確保 Google Cloud Router 正常運作

BGP 設定

您也可以從 Edge 裝置的 CLI 檢查連線能力與 BGP 狀態。更多資訊請參閱 檢視您的 VMware MVE 連線設定。
