AWS Transit Gateway Inter-Region Routing with MCR

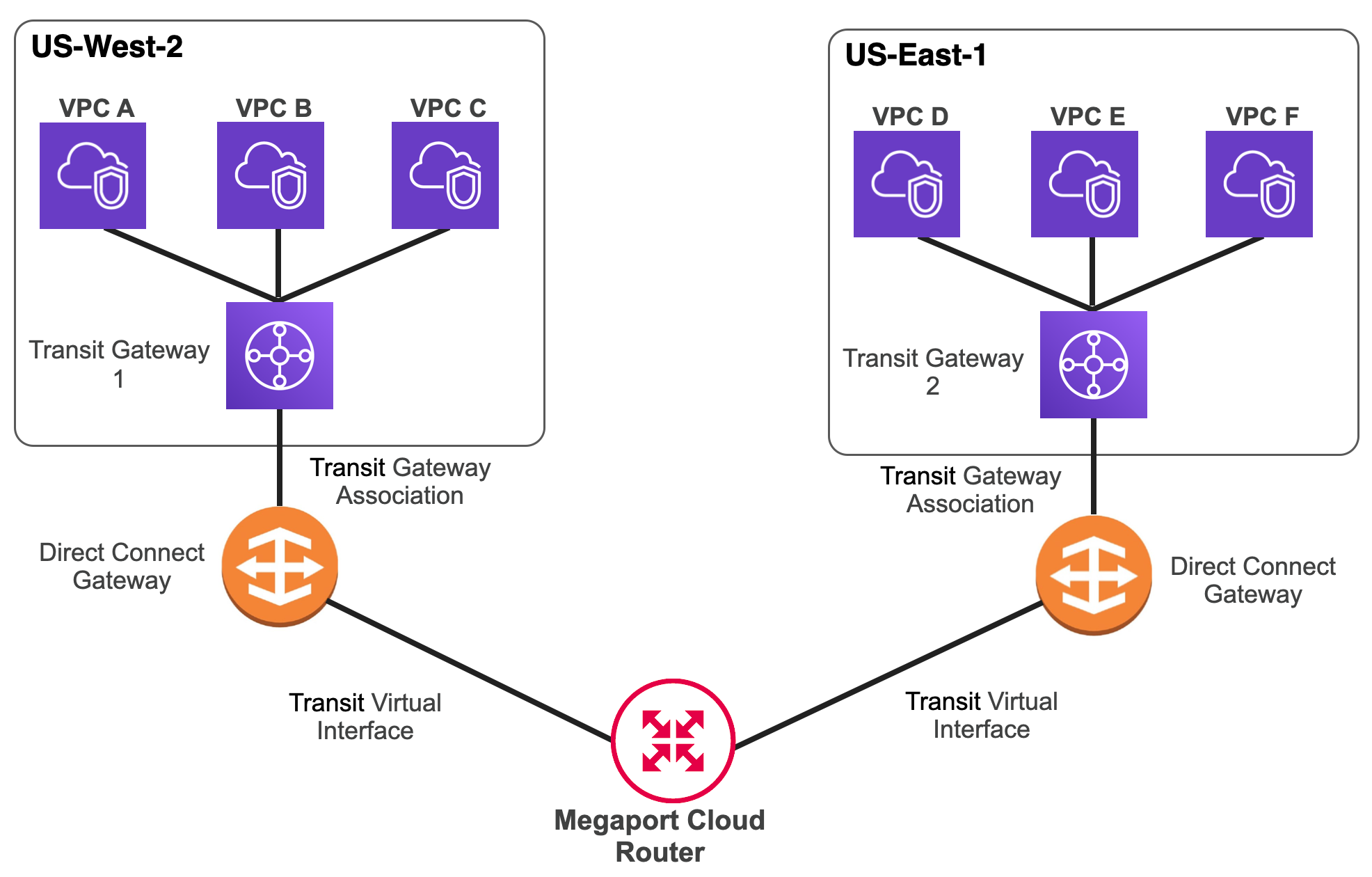

您可以設定 Megaport Cloud Router（MCR），使用 BGP 在不同區域的 Transit Gateway 之間提供集中式路由，並動態通告路由。

本主題說明一個範例組態，並逐步解釋以下步驟：

• 建立 MCR
• 建立連往 AWS Hosted Connect 的 VXC
• 接受 Hosted Connection
• 建立 Direct Connect gateway
• 在 MCR 與每個 Direct Connect gateway 之間建立 transit virtual interface
• 在 MCR 與每個 Direct Connect gateway 之間設定 BGP
• 建立 Transit Gateway
• 將您的 VPC 附加到 Transit Gateway
• 將您的 Transit Gateway 附加到 Direct Connect gateway
• 驗證路由表

先決條件

在繼續之前，請先確保您具備以下條件：

• 每個區域中至少有一個 VPC。
  這些 VPC 不可有重疊的 CIDR。
• 與 Transit Gateway 關聯的 AWS 帳戶編號

• 五個私有且不重疊的 自治系統編號 (ASN)。
  支援的範圍為 16 位元 ASN 為 64512 到 65534，32 位元 ASN 為 4200000000 到 4294967294。

  本主題的範例使用以下數值：

  MCR/Gateway	ASN
  mcr-va-01	65001
  dx-gwy1	65101
  dx-gwy2	65102
  tgw-us-west2	65103
  tgw-us-east1	65104

建立 MCR

在此範例中，您將在 Coresite VA1 資料中心建立一個 2.5 Gbps 的 MCR。
如需此流程的詳細資訊，請參閱建立 MCR。

建立 MCR

1. 登入 Megaport Portal，並選擇 Services（服務）。

2. 按一下 Create MCR（建立 MCR）。

3. 選擇 MCR 的偏好資料中心位置，然後按一下 Next（下一步）。 在 Search（搜尋） 欄位輸入 Reston，選擇 Coresite VA1，然後按一下 Next（下一步）。

4. 指定 MCR 詳細資料。

   • Rate Limit（速率限制） – 選擇 2.5 Gbps。
   • MCR Name（MCR 名稱） – 輸入一個名稱。本範例使用 mcr-va-01。
   • Minimum Term（最短合約期） – 選擇 12 個月。
   • Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。
   • MCR ASN（MCR ASN） – 覆寫預設 ASN 並輸入 65001。
   • BGP Default State（BGP 預設狀態） – 保持為 Enabled（已啟用）。
   • Resource Tags（資源標籤） – 視需要新增您自己的參考資訊。

5. 按一下 Next（下一步）。

6. 確認所選選項，然後按一下 Add MCR（新增 MCR）。

7. 在 Services 頁面的左側，按一下 Review Order（檢閱訂單）。

8. 檢閱 Order Services 合約，然後按一下 Order Now（立即下單）。

稍候片刻以部署 MCR。部署完成後，MCR 圖示會變為綠色，表示 MCR 已可用於 Virtual Cross Connect（VXC）。

建立連往 AWS Hosted Connect 的 VXC

建立新的 MCR 後，您應建立兩條 VXC 連線：每個 Diversity Zone 各一條。
如需此流程的詳細資訊，請參閱建立 MCR VXC。

建立連往 AWS Hosted Connect 的 VXC

1. 在 Megaport Portal 的 Services 頁面中，選取新建立的 MCR。
2. 按一下 Amazon Web Services 方塊。
3. 在 AWS Connection Type 選擇 Hosted Connection。
   會顯示可用的 AWS Hosted Connect 位置清單。
4. 從 Country Filter 下拉式清單選擇 USA，按一下橘色 Diversity Zone 圖示，然後選擇 US East (N. Virginia) Coresite VA1。
5. 按一下 Next（下一步）。
6. 指定 VXC 的詳細資料。
   • Connection Name（連線名稱） - 將連線命名為 mcr-va-01 to dxgwy1。
   • Rate Limit（速率限制） - 選擇 1 Gbps。
   • Minimum Term（最短合約期） - 選擇 12 個月。
   • Resource Tags（資源標籤） - 視需要新增您自己的參考資訊。
7. 按一下 Next（下一步）。
8. 目前先略過 MCR Connection 的詳細設定（稍後會回來設定），然後按一下 Next（下一步）。
9. 在 AWS Account ID（AWS 帳戶 ID） 欄位輸入您的帳戶 ID，然後按一下 Next（下一步）。
10. 按一下 Add VXC（新增 VXC）。

重複上述步驟以建立第二條 VXC，但這次請按一下藍色 Diversity Zone 圖示並選擇 US East (N. Virginia) Coresite VA1。將連線命名為 mcr-va-01 to dxgwy2。

在 Services 頁面的左側，這兩條 VXC 會以 Configured Services 顯示。按一下 Review Order（檢閱訂單），檢閱 Megaport Global Services Agreement，然後按一下 Order Now（立即下單）。

在 Megaport Portal 中會顯示 Services 頁面，兩條 VXC 會出現並從可部署狀態轉為已設定狀態。當 VXC 佈建完成後，其圖示會變為綠色，表示已可投入服務。

接下來請在 AWS console 執行下列步驟：

• 接受 Hosted Connection
• 建立 Direct Connect Gateway
• 建立 Transit Gateway
• 建立 transit VIF
• 將您的 VPC 附加到每個 Transit Gateway

接受 Hosted Connection

您必須先接受 Hosted Connection，才能開始使用。 請依照 AWS Direct Connect User Guide 中接受 Hosted Connection 的步驟操作。

1. 開啟 Amazon Direct Connect console。

2. 前往 Services（服務） > AWS Direct Connect > Connections（連線）。

3. 按一下名為 mcr-va-01 to dxgwy1 的連線 ID。
4. 在右上角按一下 Accept（接受），並在 Accept Hosted connection 的確認視窗中按一下 Confirm（確認）。
5. 重複上述步驟以接受名為 mcr-va-01 to dxgwy2 的第二條連線。

每條連線會從 pending 狀態轉為 available 狀態。

建立 Direct Connect gateway

Direct Connect gateway 是全球資源，表示可供任何商用 AWS 區域中的資源使用。每個 Direct Connect gateway 都有其自己的 ASN。在本範例組態中，我們建立多個具有唯一 ASN 的 Direct Connect gateway，以允許不同區域的 Transit Gateway 之間進行路由。

我們將依循 creating a Direct Connect gateway 中的步驟。

1. 從左側導覽窗格選擇 Direct Connect Gateways，然後按一下 Create Direct Connect Gateway（建立 Direct Connect Gateway）。

2. 輸入 Name 與 Amazon side ASN：本範例使用 dx-gwy1 與 65101。

3. 按一下 Create（建立）。

4. 針對第二個 Direct Connect gateway 重複此流程，名稱使用 dx-gwy2，Amazon-side ASN 使用 65102。

在 MCR 與每個 Direct Connect gateway 之間建立 transit virtual interface

這些步驟遵循 AWS Direct Connect User Guide 中for creating a transit virtual interface to the Direct Connect gateway 的說明。

1. 在 AWS console 左側的導覽窗格中選擇 Connections，然後按一下 mcr-va-01 to dxgwy1 的連線 ID。
2. 在導覽窗格中，選擇 Virtual interfaces。
3. 按一下 Create virtual interface（建立虛擬介面）。
4. 將 Virtual interface type 選擇為 Transit。
5. 在 Transit virtual interface settings 下，於 Virtual interface name 輸入 tvif-dxgwy1。
   Connection 與 VLAN 欄位會自動帶入。
6. 在 Virtual interface owner 下，選擇 My AWS account。
7. 在 Direct Connect gateway 下拉式清單中，選擇 dx-gwy1。
   欄位 BGP ASN（BGP 自治系統編號） 是 MCR 的 ASN，為 65001。 其他設定無需變更。
8. 捲動到頁面底部並按一下 Create virtual interface（建立虛擬介面）。 會出現訊息確認虛擬介面已成功建立。
9. 按一下新建立的 Virtual interface 的 ID，以顯示 Peering 資訊。請記下 BGP 驗證金鑰、您的 路由器 IP，以及 Amazon 路由器 IP 的數值。您將需要這些資訊來完成 MCR 的設定。

為 MCR 與 dx-gwy2 之間的 transit virtual interface 重複上述步驟，並將虛擬介面命名為 tvif-dxgwy2。

在 MCR 與每個 Direct Connect gateway 之間設定 BGP

1. 在 Megaport Portal 中，前往 Services（服務） 頁面。

2. 選取您要使用的 MCR。

3. 找到名為 mcr-va-01 to dxgwy1 的 VXC，按一下綠色的 VXC 圖示，然後按一下 Next（下一步）。

4. 在 Interface IP Addresses（介面 IP 位址） 欄位，輸入您先前從 AWS Direct Connect console 複製的 路由器 IP（包含子網路遮罩）數值。

5. 按一下 Add BGP Connection（新增 BGP 連線）。

6. 輸入下列數值：

   • Local IP（本機 IP） – 從下拉式清單選取您剛剛輸入的數值。
   • Peer IP（對等端 IP） – 輸入 Amazon 路由器 IP 的數值（不含子網路遮罩）。
   • Peer ASN（對等端 ASN） – 輸入 dxgwy1 的 ASN，為 65101。
   • BGP Password（BGP 密碼） – 輸入來自 AWS console 的 BGP 驗證金鑰。

7. 按一下 Add（新增），按一下 Save（儲存），然後按一下 Close（關閉）。

   備註

   在 Portal 反映這些更新可能需要幾分鐘時間。

針對連往 dxgwy2 與 tvif-dxgwy2 的 VXC 重複上述步驟。使用 ASN 數值 65102。

1. 找到名為 mcr-va-01 to dxgwy2 的 VXC，按一下綠色的 VXC 圖示，然後按一下 Next（下一步）。

2. 在 Interface IP Addresses（介面 IP 位址） 欄位，輸入您先前從 AWS Direct Connect console 複製的 路由器 IP（包含子網路遮罩）數值。

3. 按一下 Add BGP Connection（新增 BGP 連線）。

4. 輸入下列數值：

   • Local IP（本機 IP） – 從下拉式清單選取您剛剛輸入的數值。
   • Peer IP（對等端 IP） – 輸入 Amazon 路由器 IP 的數值（不含子網路遮罩）。
   • Peer ASN（對等端 ASN） – 輸入 dxgwy2 的 ASN，為 65102。
   • BGP Password（BGP 密碼） – 輸入來自 AWS console 的 BGP 驗證金鑰。

5. 按一下 Add（新增），按一下 Save（儲存），然後按一下 Close（關閉）。

約 3 到 5 分鐘後，前往 AWS Direct Connect console，檢視每個 transit virtual interface 的詳細資料以確認 BGP 狀態。

建立 Transit Gateway

這些步驟遵循 Amazon Virtual Private Cloud Transit Gateways Guide 中creating a transit gateway 的說明。

1. 開啟 Amazon VPC management console。

2. 選取您的 VPC 所在的區域。
   在本範例中，選擇 us-west2。

3. 從左側導覽窗格選擇 Transit Gateways。
4. 按一下 Create Transit Gateway（建立 Transit Gateway）。
5. 指定以下 Transit Gateway 詳細資料：
   • Name tag（名稱標籤） – 為您的 Transit Gateway 指定易辨識的名稱。本範例使用名稱 tgw-us-west2。
   • Description（描述） – 這是選填欄位。
   • Amazon side ASN（Amazon 端 ASN） – 輸入您的 Transit Gateway 的 自治系統編號。依照先決條件中定義的數值，我們將使用 65103。
     其餘設定皆為選填。若您想停用 DNS 支援，或不想使用預設路由表，可以修改預設設定。請維持預設值不變。
6. 按一下 Create Transit Gateway（建立 Transit Gateway）。
7. 等待請求成功，然後按一下 Close（關閉）。
   Transit Gateway 的初始狀態為 Pending。

針對 us-east1 中的 Transit Gateway 重複這些步驟，名稱為 tgw-us-east1，Amazon-side ASN 為 65104。

將您的 VPC 附加到 Transit Gateway

這些步驟遵循 Amazon Virtual Private Cloud Transit Gateways Guide 中attaching your VPCs to the transit gateway 的說明。

在完成這些步驟之前，請先等候您的 Transit Gateway 狀態變更為 available。這可能需要 15 到 20 分鐘。

1. 確定已選取 us-west2 區域。
2. 在 VPC console 中，捲動至底部並選擇 Transit Gateway Attachments。
3. 從左側導覽窗格選擇 Transit Gateway Attachments。
4. 從 Transit Gateway ID 下拉式清單中選擇您要附加的 Transit Gateway。
5. 將 Attachment type 選擇為 VPC。
6. （選用）輸入 attachment 名稱。
7. DNS support 預設為已啟用；請保留此設定。
8. 確認清除 IPv6 support（IPv6 支援） 核取方塊。
9. 從 VPC ID 下拉式清單中選擇要附加的 VPC。
10. 在 Subnet IDs 中，每個 Availability Zone 選取一個子網路，供 Transit Gateway 用來路由流量。
    每個 Availability Zone 只能選取一個子網路。
11. 按一下 Create attachment（建立附加）。
12. 等待請求成功，然後按一下 Close（關閉）。
13. 針對 us-east1 中的 VPC 重複這些步驟。

將您的 Transit Gateway 附加到 Direct Connect gateway

這些步驟遵循 AWS Direct Connect User Guide 中的 Transit Gateway Associations 說明。

1. 開啟 Amazon VPC management console。
2. 從左側導覽窗格選擇 Direct Connect gateways。
3. 選取 dx-gwy1 Direct Connect gateway 的 ID。
4. 選擇 Gateway associations。
5. 從 Gateways 下拉式清單中選擇您建立的 Transit Gateway（tgw-us-west2）。
6. 在 Allowed prefixes 中輸入您 VPC 的 CIDR 前綴。
   這會告知 TGW 要向 Direct Connect gateway 通告哪些前綴。每個 Transit Gateway 最多允許 20 個前綴。
7. 按一下 Associate gateway（關聯閘道）。
8. 針對 dx-gwy2 與 tgw-us-east1 重複這些步驟。

完成後，Transit Gateway 關聯的狀態會從 associating 變為 available。

驗證路由表

最後一步，請驗證每個 Transit Gateway 上的路由表。 這些步驟遵循 Amazon Virtual Private Cloud Transit Gateways Guide 中的 View Transit Gateway Route Tables 說明。

1. 開啟 Amazon VPC management console。
2. 選擇您的 VPC 所在的區域（本範例使用 us-west2）。
3. 從左側導覽窗格選擇 Transit Gateway Route Tables。
4. 選取 Routes（路由） 索引標籤，以查看從 Direct Connect Gateway 學習到的對應 Transit Gateway 路由。
5. 針對 us-east1 中的 Transit Gateway 重複這些步驟。

使用服務金鑰

您可以建立服務金鑰，讓您與另一位 Megaport 帳戶持有人共用您的服務。 如需更多資訊，請參閱 設定服務金鑰。
