將 Megaport 與 Azure VMware Solution (AVS) 整合

您可以使用 Megaport 在您的內部部署或共置機房基礎架構與 Azure 上的 VMware 環境之間建立 Azure ExpressRoute 的 Layer 2 連線。您也可以使用 ExpressRoute 連線到僅雲端的 Azure VMware Solution 執行個體。

開始之前，請先確認您已建立 Megaport 連線，亦即 Port。建立 Port 之後，您可以從該 Port 建立一條 Virtual Cross Connect（VXC）到與 Azure VNET 基礎架構關聯的虛擬閘道。VXC 是在 A 端（您的 Port）與 B 端（此案例中，您在 Azure 上的 VMware Cloud 執行個體）之間的點對點乙太網路連線。

如果您尚未成為 Megaport 的客戶，您可以在我們全球的 data centers/Points of Presence 建立 10 Gbps、100 Gbps，或更高速度的 Port。若貴公司不在我們的任一 PoP 位置，您可以採購一條最後一哩電路至其中一個站點以連線到 Megaport。Contact Megaport 以取得更多資訊。

備註

如果您需要在不同位置建立 Port，以在實體上將此解決方案與您現有穿越 Ports 的其他流量分離，建議您在繼續之前先建立新的 Port。

VMware 在 Azure 中是如何實作的？

Azure 透過第三方廠商 CloudSimple，將 VMware 的實作整合到其平台中，該廠商在公有雲中提供 VMware-as-a-Service。CloudSimple 由 VMware 完整代管、驗證並提供支援，讓您能使用熟悉的工具與服務（包括 vSphere、vCenter、vSAN 和 NSX）快速導入 VMware 解決方案。

在 Azure 中設定 VMware

在 Azure 中設定 VMware

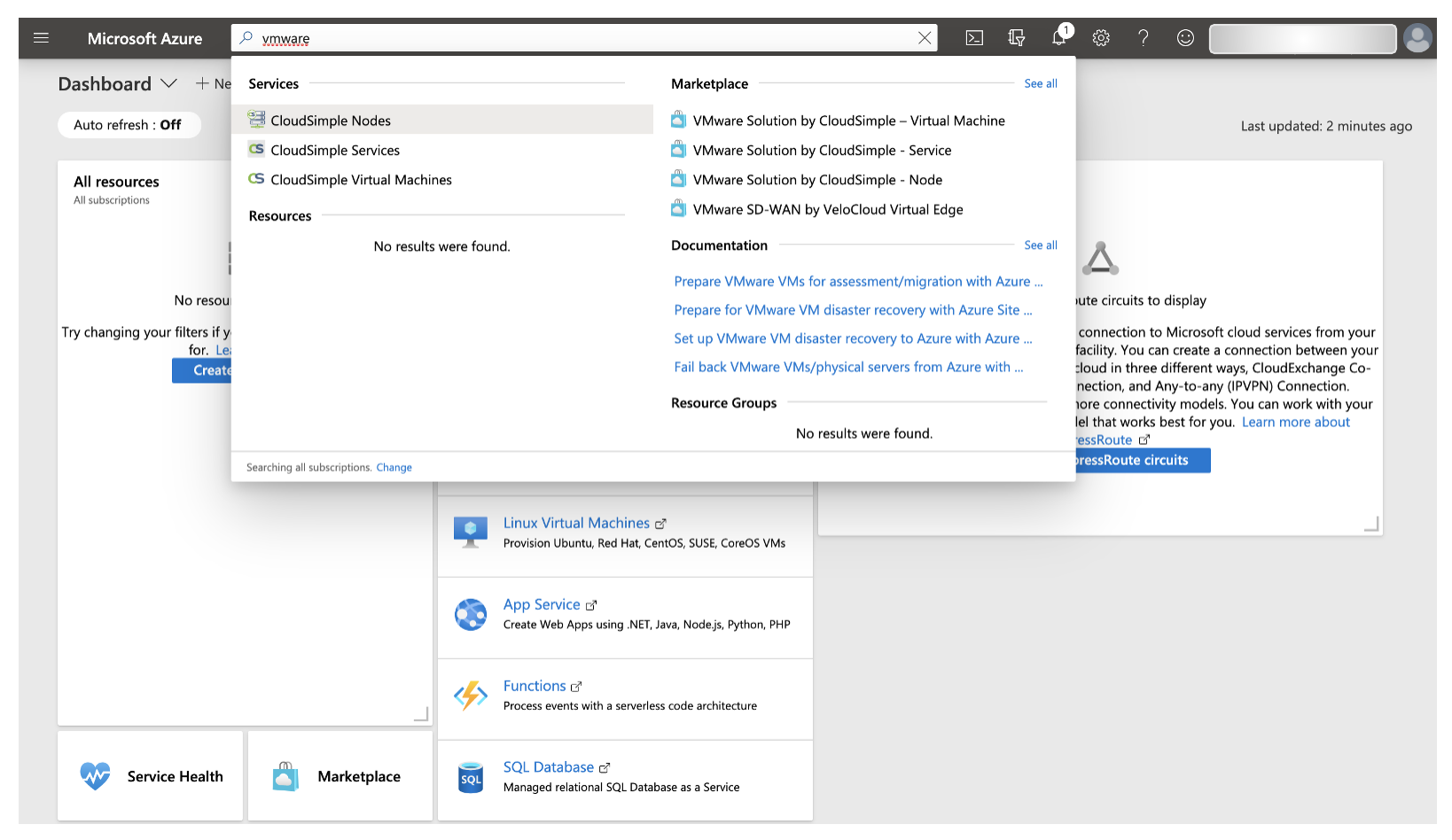

1. 登入您的 Azure 帳戶並搜尋 VMware 或 CloudSimple。

2. 從搜尋結果中選取 VMware Solution by CloudSimple – Service。

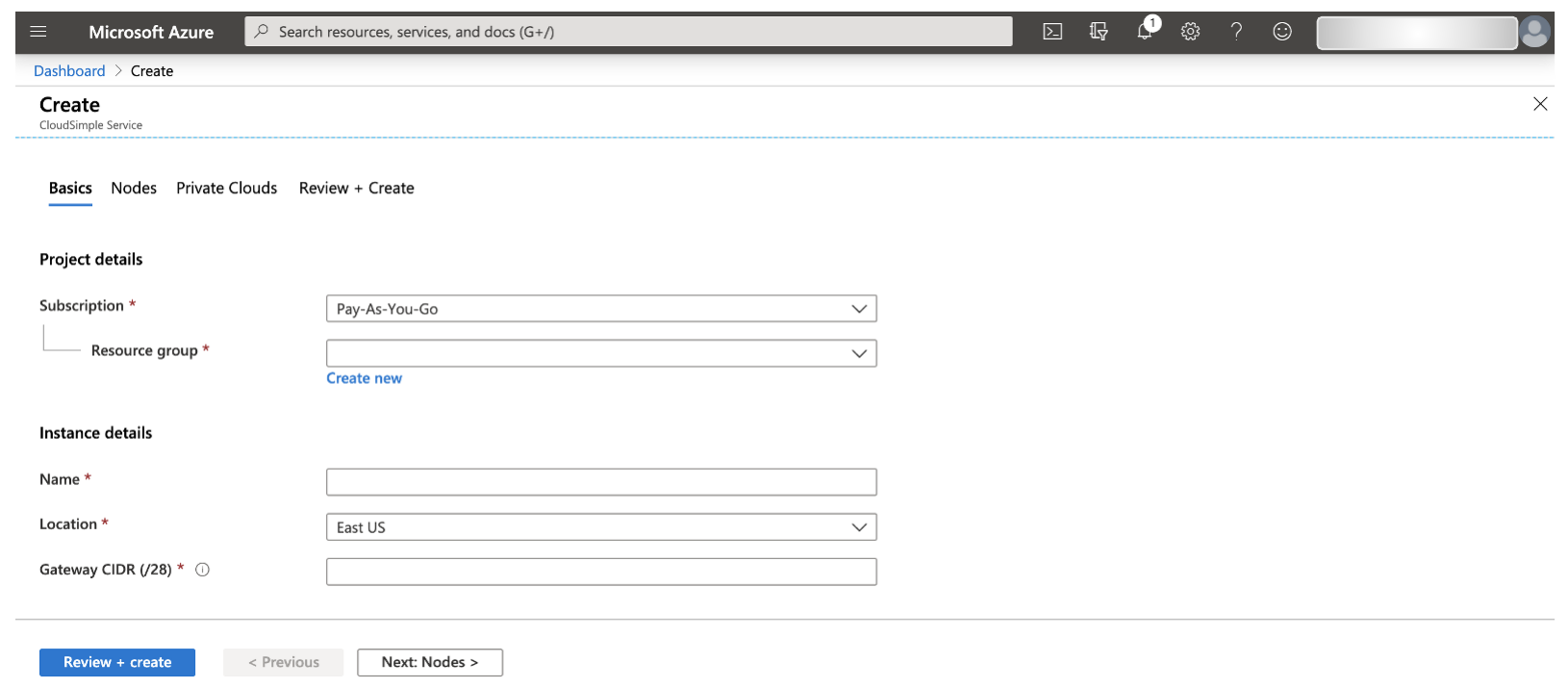

3. 在 Create 頁面上，指定專案詳細資料：

   • Subscription (訂用帳戶) – 選取您要在其中建立此服務的訂用帳戶。
   • Resource group（資源群組） – 選取現有的 Resource group，或建立新的 Resource group。
   • Name (名稱) 和 Location (位置) – 輸入此服務的名稱，以及要實作的位置/區域。
   • Gateway CIDR (/28) – 為閘道輸入 /28 IP 子網。此 IP 區塊應是唯一的，且不得與任何與 CloudSimple 環境關聯的其他 IP 區塊重疊。

4. 點選 Review + create (檢閱 + 建立)。

5. 點選 Create (建立) 以建立該服務。

在 Azure 中設定好 VMware 之後，您可以執行以下任一選用程序：

• Create Nodes 於環境中以隨用隨付的方式擴充容量。
• Implement a Private Cloud 使用 CloudSimple 在 Azure 內建立隔離的 VMware 堆疊，以支援 ESXi 主機、vCenter、vSAN 與 NSX。
• Use CloudSimple to create virtual machines 於 Azure 中。

在 ExpressRoute 電路上建立授權

若要使用 ExpressRoute 在您的內部部署基礎架構與 Azure 上的 VMware 之間提供連線，您必須在 ExpressRoute 電路上建立一個授權。接著，您需要將此授權提供給 CloudSimple。

在 ExpressRoute 電路上建立授權

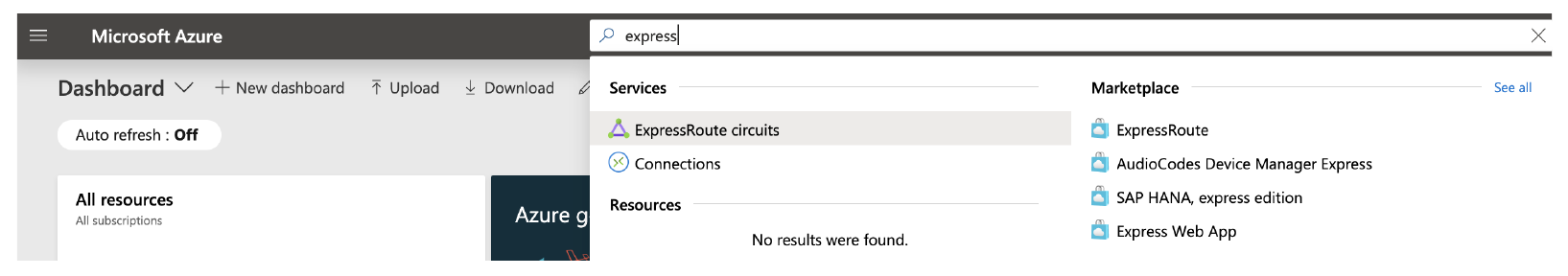

1. 登入 Azure 主控台並搜尋 ExpressRoute


2. 建立新的 ExpressRoute 電路，或選擇現有電路以進行授權。

   如需在 Azure 主控台中建立新的 ExpressRoute 服務金鑰的詳細資訊，請參閱 Microsoft documentation。

   若要檢查連線到特定 Azure Partner 位置的延遲與價格，請開始新增連線到 Microsoft Azure的程序，但不要提供 Microsoft Azure Service Key (Microsoft Azure 服務金鑰)，改為按一下 View all Azure Partner locations (檢視所有 Azure Partner 位置)。您可以在沒有服務金鑰的情況下進入 Connection Details 頁面，並檢視所選連接埠的定價。若要下單建立 Microsoft Azure 連線，您需要提供服務金鑰

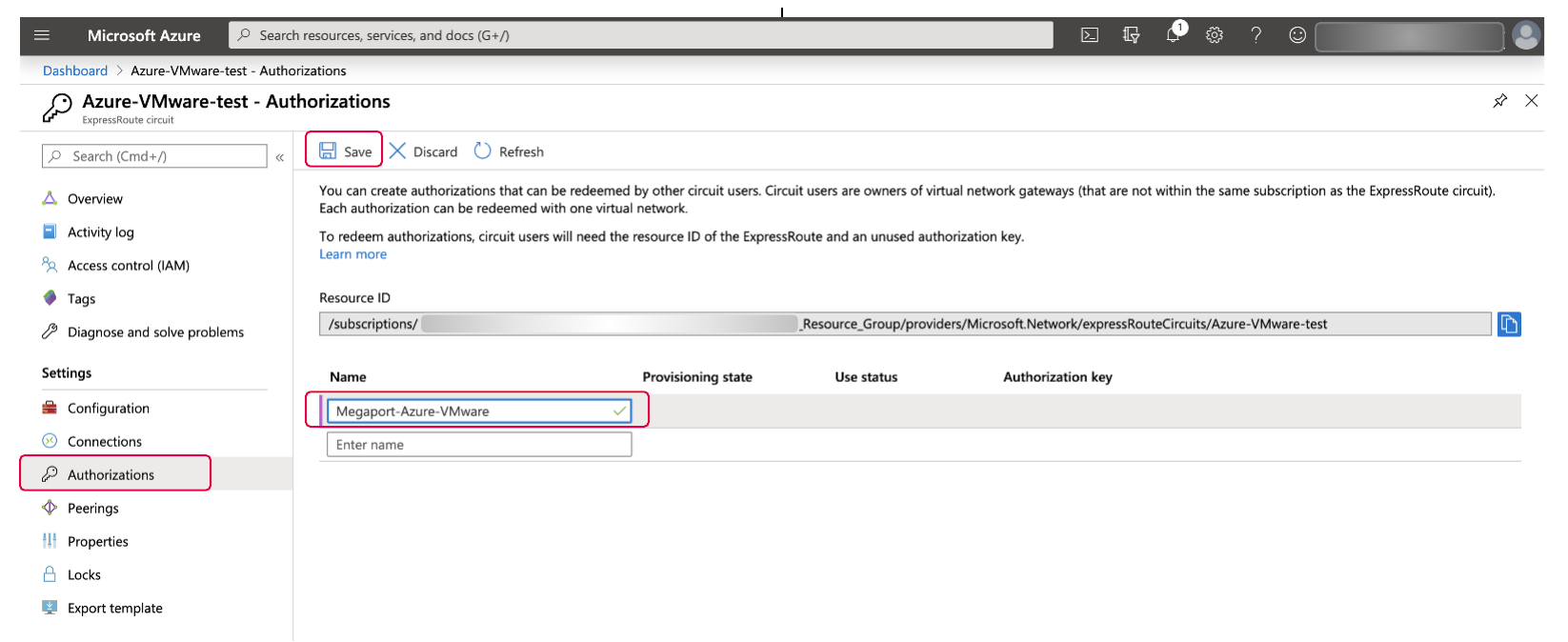

3. 選定要授權的電路後，從導覽列選取 Authorizations，輸入授權的名稱，然後點選 Save (儲存)。

4. 點選 Refresh (重新整理)

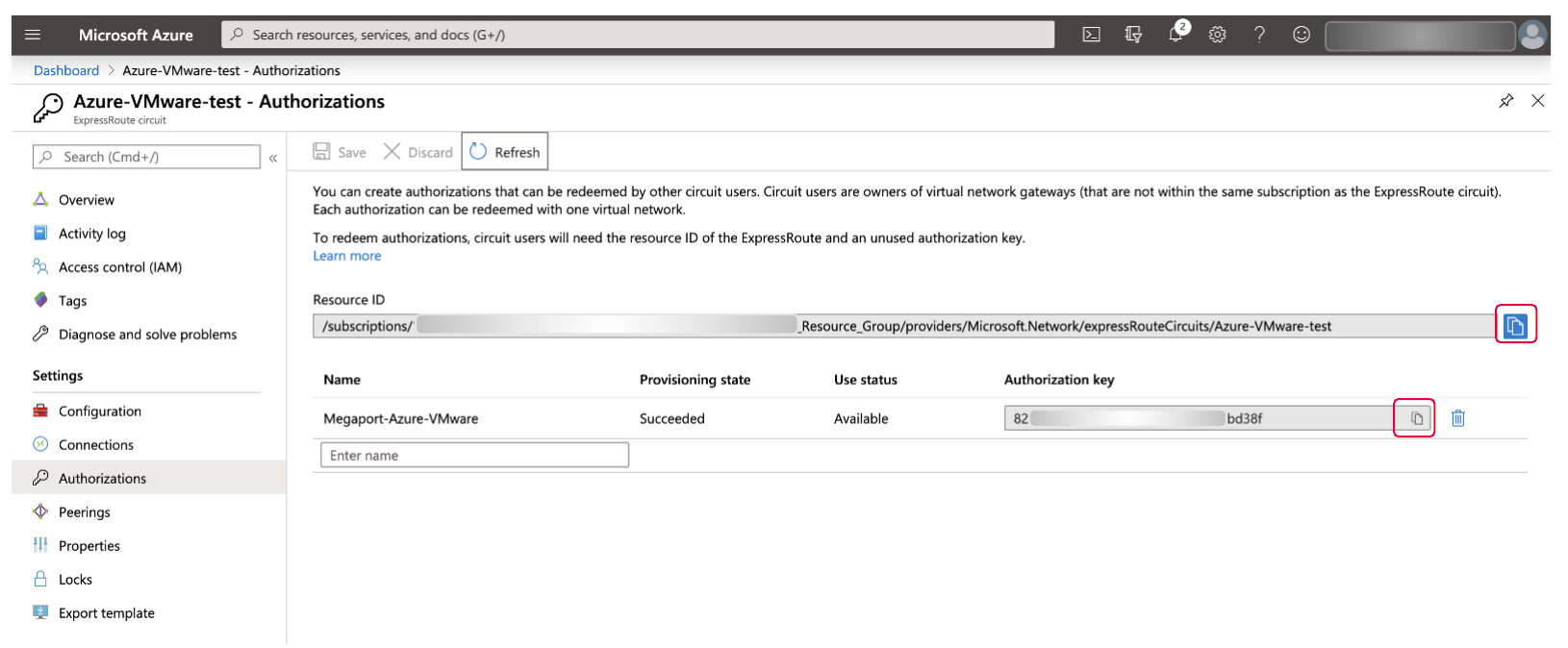

5. 複製 Resource ID 與 Authorization key，並將其貼到一個文字檔中。

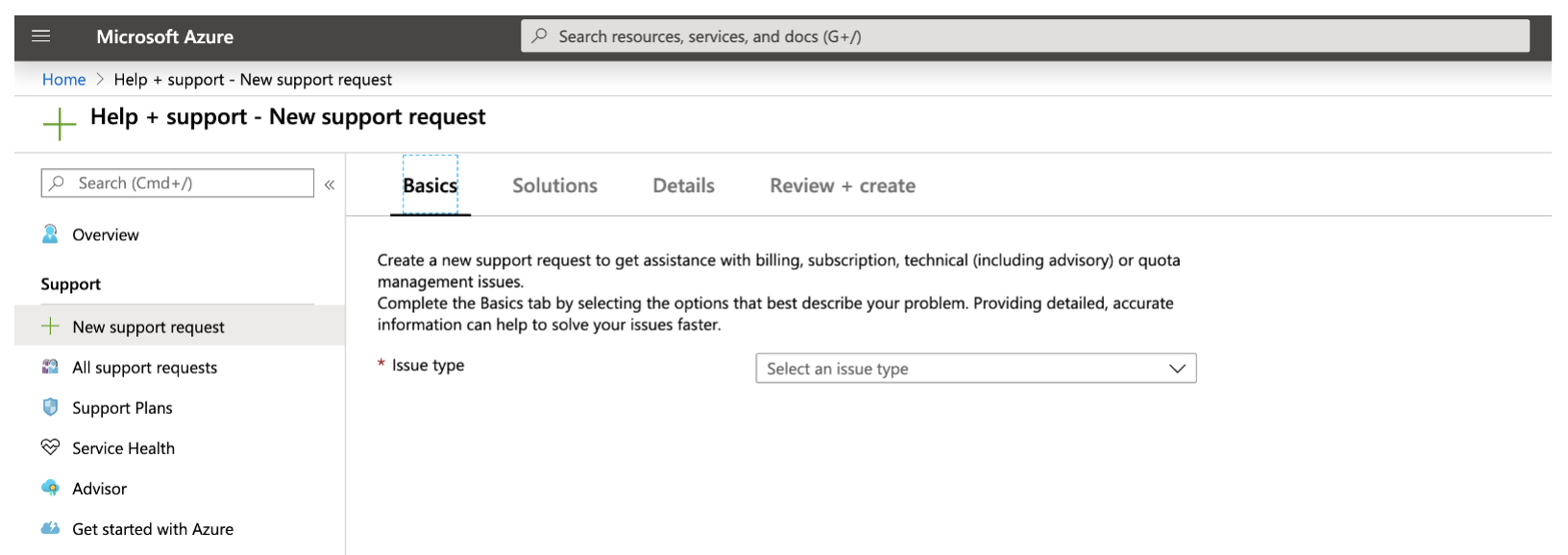

6. 在 Azure 主控台中建立一張 Support 票證。搜尋 Support，然後選取 + New support request (新增支援要求)


7. 依下列方式完成 Support 票證的詳細資料：

   • Issue type (問題類型) – 技術
   • Subscription (訂用帳戶) – 您要部署 CloudSimple 服務的位置
   • Service (服務) – VMware Solution by CloudSimple
   • Problem type (問題類型) – 服務要求
   • Problem subtype (問題子類型) – 建立連往內部部署的 ExpressRoute 連線
   • 需提供的其他詳細資料：
     • 您先前複製到文字檔的 Authorization key 與 Resource ID
     • 供 transit 網路使用的 /29 IP 網路
     • 是否透過 ExpressRoute 傳送預設路由
     • 私有雲流量是否應使用預設路由

將 Megaport 與 VMware Cloud on Azure 整合

完成 ExpressRoute 授權程序後，您可以使用 Megaport Portal 建立連往 VMware Cloud on Azure 環境的 VXC。

將 Megaport 與 VMware Cloud on Azure 整合

1. 在 Megaport Portal 中，前往 Services (服務) 頁面，並選取您要使用的 Port。

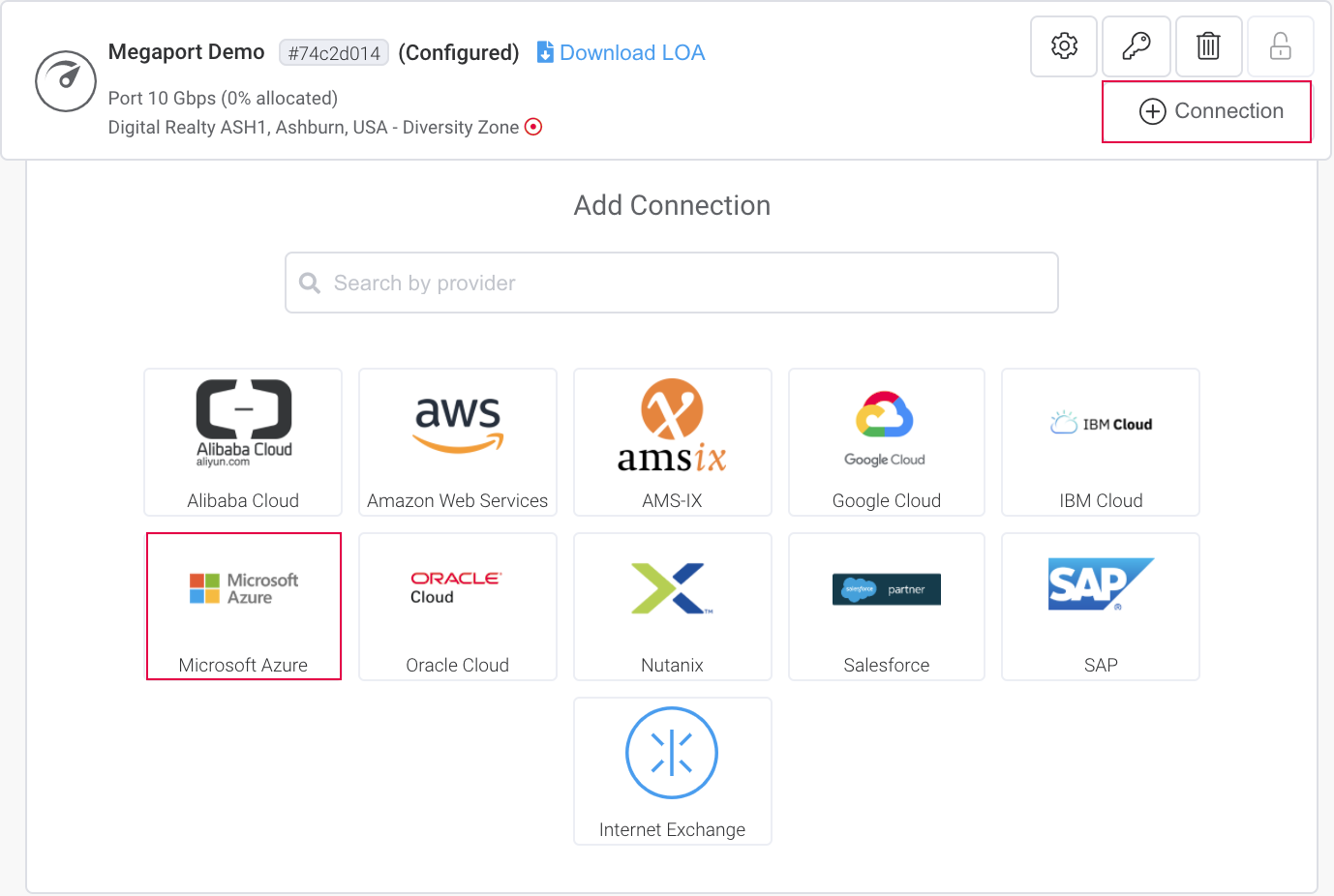

2. 為該 Port 新增 Azure 連線。
   如果這是該 Port 的第一條連線，請點選 Microsoft Azure 圖磚。此圖磚是前往設定頁面的捷徑。或者，點選 +Connection (＋連線)，點選 Cloud (雲端)，然後點選 Microsoft Azure。


3. 將 ExpressRoute 服務金鑰輸入 Microsoft Azure Service Key (Microsoft Azure 服務金鑰) 欄位中。
   如需建立服務金鑰的詳細資訊，請參閱 Microsoft documentation。
   Portal 驗證金鑰後（約 5 秒內），系統會提供進入 Azure 基礎架構的主要與次要接入點選項。


4. 選擇 Primary (主要) 選項，然後點選 Next (下一步)。

5. 指定連線詳細資料：

   • Connection Name (連線名稱) – 將在 Megaport Portal 中顯示的 VXC 名稱。

   • Service Level Reference (服務層級參考) （選用） – 指定一組用於計費用途的 Megaport 服務唯一識別編號，例如成本中心編號、唯一的客戶 ID，或採購單號。此服務層級參考編號會在發票的 Product 區段中為每個服務顯示。您也可以為現有服務編輯此欄位。

   • Rate Limit (速率限制) – 您的連線速率（以 Mbps 計）。此欄位會根據服務金鑰所定義的速率自動帶入。

   • VXC State (VXC 狀態) – 選取 Enabled (已啟用) 或 Shut Down (關機) 以定義連線的初始狀態。詳情請參閱關閉 VXC 以進行故障移轉測試。

     備註

     如果您選取 Shut Down (關機)，流量將不會通過此服務，且其行為會如同在 Megaport 網路上處於關閉狀態。此服務的計費將維持作用，您仍會就此連線被收費。

   • Preferred A-End VLAN (偏好 A 端 VLAN) – 為此連線指定未使用的 VLAN ID。這是與 Port 關聯、透明承載 ExpressRoute 內部 C-Tags 的 S-Tag（外層標記）。此 VLAN ID 在此 Port 上必須是唯一值，且可介於 2 到 4090。若您指定的 VLAN ID 已被使用，Megaport 會指派下一個最接近的可用值。若您未指定數值，Megaport 會自行指派。

     重要

     Megaport 透過 Q-in-Q 將 ExpressRoute 服務交付至 Microsoft 連接埠。對於不支援 Q-in-Q 的網路裝置，您可以對 A 端 VLAN 進行 Untag。Untag 會移除外層連線（S-Tag）的 VLAN 標記，並將三個內層標記（C-Tags）以 802.1Q VLAN 的原生形式傳遞。請注意，使用未標記（untagged）VLAN 會將該 VXC 侷限於單一 Port。由於您無法在該 Port 上部署任何其他 VXC，例如次要的 ExpressRoute VXC，因此我們不建議將此權宜之計作為長期解決方案。 若您要建立 MACsec 連線，則必須使用未標記（untagged）VLAN。

   • Minimum Term (最短合約期限) – 選擇 無最短合約期限、12 個月、24 個月、36 個月、48 個月，或 60 個月。較長的合約期限可享有較低的月費。12 個月 為預設選項。請留意畫面上的資訊，以避免產生提前終止費用（ETF）。

     針對 12、24、36、48 或 60 個月期的服務，啟用最短合約期限續約 選項，可在合約期滿時以相同的折扣價格與合約期間自動續約。若您未續約，於合約期滿時， 合約將在下一個計費期間自動轉為按月合約，價格相同，但不再享有期限折扣。

     如需更多資訊，請參閱 VXC 定價與合約條款 與 VXC、Megaport Internet 與 IX 計費。

   • Resource Tags (資源標籤) – 您可以使用資源標籤為 Megaport 服務新增您自訂的參考中繼資料。
     若要新增標籤：

     1. 按一下 Add Tags（新增標籤）。
     2. 按一下 Add New Tag（新增標籤）。
     3. 在欄位中輸入詳細資料：
        • Key（鍵） – 字串最大長度為 128。有效值為 a-z 0-9 _ : . / \ -
        • Value（值） – 字串最大長度為 256。有效值為 a-z A-Z 0-9 _ : . @ / + \ -（空格）
     4. 按一下 Save（儲存）。

     如果您已經為該服務建立資源標籤，您可以按一下 Manage Tags（管理標籤） 來進行管理。

     警告

     請勿在資源標籤中包含敏感資訊。敏感資訊包括會傳回現有標籤定義的指令，以及可識別個人或公司的資訊。



6. 點選 Next (下一步)。

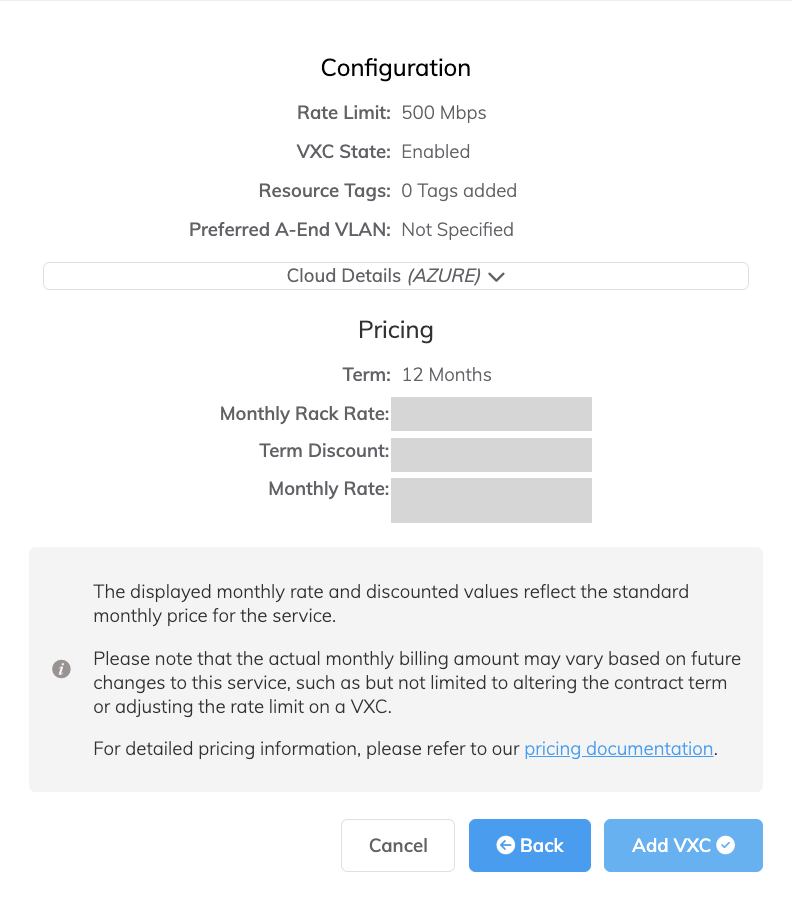

7. 在摘要頁面上點選 Add VXC (新增 VXC)


8. 點選 Review Order (檢閱訂單)。

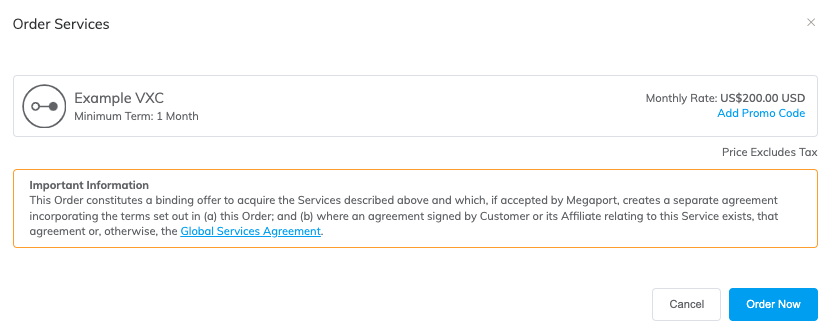

9. 點選 Order Now (立即下單)。


您已建立一條進入 Azure 基礎架構的單一 Layer 2 連線。

冗餘

您可以透過建立額外的 VXC 到 Azure 環境，來達成此整體解決方案在連線部分的冗餘性。若這些 VXC 是在不同的 Ports 上實作，還可以達成額外的實體層級冗餘。

建立第二條進入 Azure 基礎架構的 VXC 連線（連同其相關的 BGP 工作階段）即可讓此設定符合 Microsoft Azure 的 SLA。當您將 Microsoft Azure Service Key 貼到對應欄位時，請選擇次要的接入點位置（主要接入點位置會變成灰色且無法使用）。請自上述步驟 5 起，依序完成第二條 VXC。

至此，您已從您的 Port 建立第二條通往 Azure 基礎架構的 Layer 2 連線，且您在 Megaport Portal 中的作業已完成。

若要完成連線程序，請登入 Azure 入口網站，並輸入主要與次要 BGP 連線所需的 AS number、VLAN ID，以及主要與次要 IP 子網，以連線至您的 Azure 基礎架構。

備註

Microsoft Azure 要求您必須使用 BGP，才能將內部部署環境與 Azure 基礎架構連線。若需從 Azure 主控台設定 Microsoft peering 與 private peering 的詳細資訊，請參閱 Microsoft documentation。

背景資訊

架構為何？

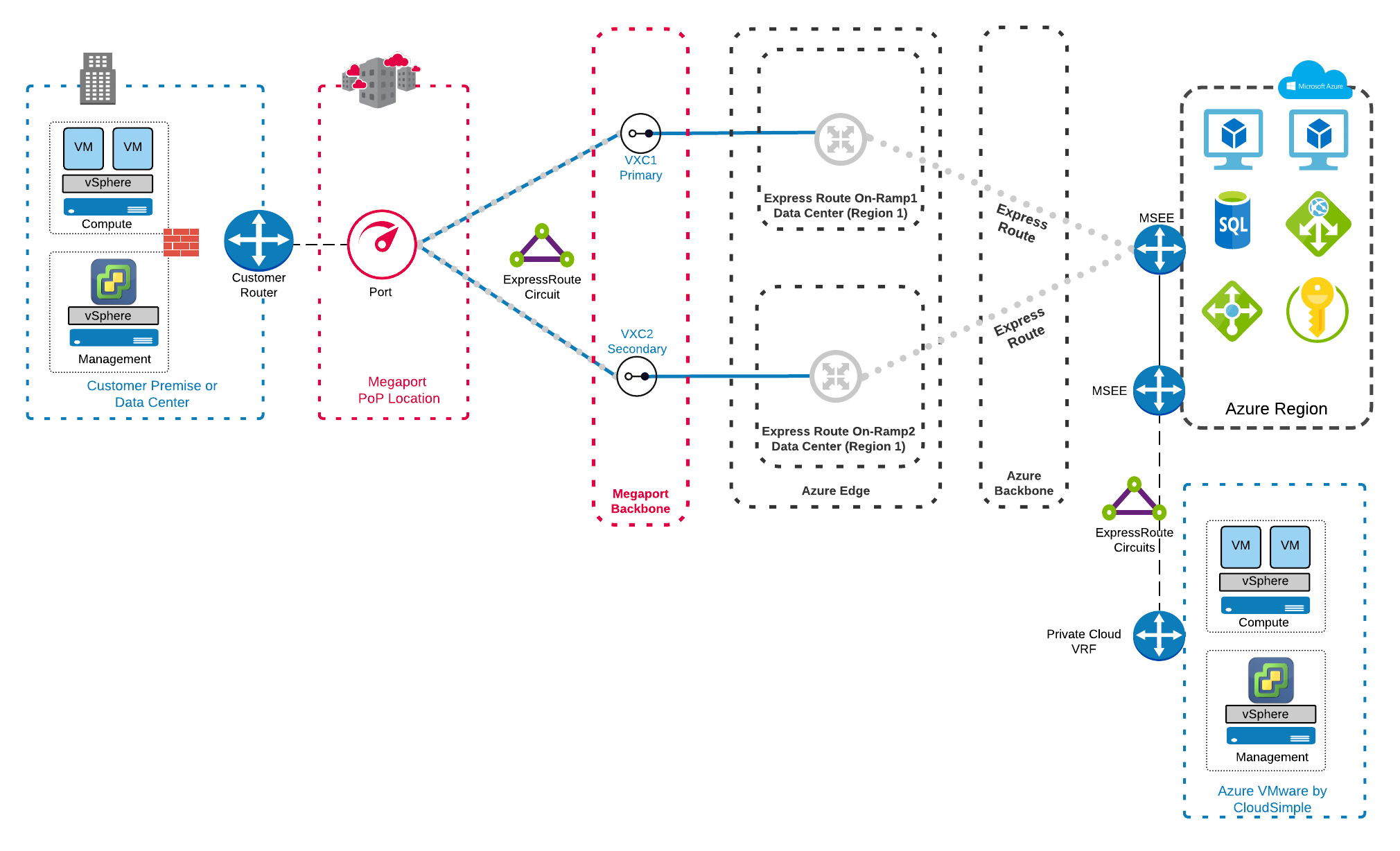

Azure 已使用 Azure ExpressRoute 簡化連線模型，以連線至由 CloudSimple 提供的 VMware Cloud。使用 Megaport 作為您的 Network-as-a-Service 供應商，您可以從內部部署資料中心基礎架構無縫部署供 VMware 使用的 ExpressRoute。下圖顯示的是從內部部署環境連線到 Port 以到達 Azure 上 VMware Cloud 所涉及的元件。

企業使用 VMware Cloud 有哪些好處？

VMware Cloud 提供眾多好處，包括能以漸進且低風險的方式採用雲端。您可以以雲端資源擴充現有的內部部署基礎架構以因應成長需求。此擴充可降低購置新設備的資本支出，並讓雲端中的工作負載可彈性擴增或縮減。若您正在考慮最終全面移轉至雲端，則可在現有設備與基礎架構仍具生產力且可用的情況下，充分發揮其價值。

此解決方案也可納入整體的災難復原計畫中，做法是以雲端做為主要部署，並以內部部署基礎架構做為備援。您可以互換主要與備援的部署位置，以符合您的業務需求。關於 VMware Cloud 的其他優點，請參閱 VMware Solution on Azure by CloudSimple – features, benefits, and use case scenarios。

VMware on Azure 提供地區為何？

您可在此 FAQ 中找到現有的 Azure VMware Regions（由 CloudSimple 提供）。
