Criando conexões privadas Megaport para dispositivos Juniper MX e EX

Este tópico descreve como criar uma conexão ponto a ponto privada entre um dispositivo Juniper MX e um dispositivo Juniper EX na rede Megaport.

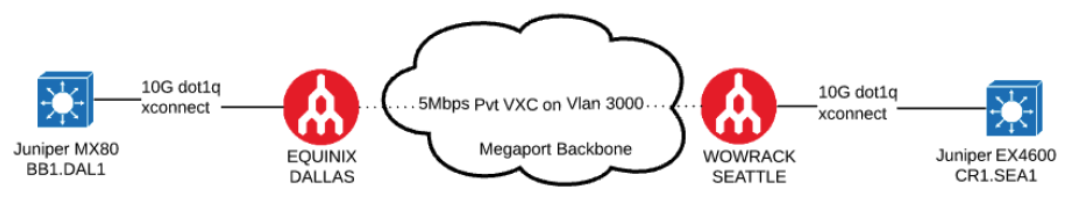

Topologia

Juniper device topology

Pré-requisitos

Antes de prosseguir, certifique-se de ter o seguinte:

Uma Port estabelecida em dois locais com status Ativo, conectadas com Virtual Cross Connects (VXCs) totalmente provisionados. Se você ainda não criou uma Port, consulte Criando uma Port.
Switches de Camada 2 ou Camada 3 em cada extremidade terminando as conexões físicas.
Trunking 802.1q habilitado nos dois links que se conectam à Megaport.

Provisionando um VXC privado

Esta seção descreve o processo de configuração no lado da Megaport, usando o Megaport Portal.

Para provisionar um VXC privado

No Megaport Portal, vá para a página Services (Serviços) e selecione a Port A-End de origem.
Clique em +Connection (Adicionar conexão).
Clique em Private VXC (VXC privado).
Selecione a Port de destino (B-End).
Clique em Next (Próximo).
Especifique os detalhes da conexão:
- Connection Name (Nome da conexão) – O nome do seu VXC a ser exibido no Megaport Portal. Especifique um nome para o VXC que seja facilmente identificável. Você pode alterar o nome posteriormente, se desejar.
- Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.
- Rate Limit (Limite de taxa) – A velocidade da sua conexão em Mbps. A velocidade máxima é exibida. A velocidade máxima disponível é limitada à menor entre a porta de origem e a porta de destino.
- VXC State (Estado do VXC) – Selecione Enabled (Habilitado) ou Shut Down (Desligar) para definir o estado inicial da conexão. Para obter mais informações, consulte Desligando um VXC para teste de failover.

  Nota

  Se você selecionar Shut Down (Desligar), o tráfego não fluirá por este serviço e ele se comportará como se estivesse inativo na rede Megaport. A cobrança por esse serviço permanecerá ativa e você ainda será cobrado por essa conexão.
- Preferred A-End VLAN (VLAN preferencial da A-End) – Especifique a tag VLAN 802.1q para esta conexão que você receberá pela VLAN da A-End.
- Preferred B-End VLAN (VLAN preferencial da B-End) – Especifique a tag VLAN 802.1q para esta conexão que você receberá pela VLAN da B-End.

  As tags VLAN em cada extremidade não precisam ser iguais. Este exemplo usa a VLAN 3000 em cada extremidade da conexão de transporte entre Dallas e Seattle.
- Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

  Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

  Para obter mais informações, consulte VXC Preços e Termos do Contrato e Cobrança de VXC, Megaport Internet e IX.
- Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
  Para adicionar uma tag:
  1. Clique em Add Tags (Adicionar tags).
  2. Clique em Add New Tag (Adicionar nova tag).
  3. Insira os detalhes nos campos:
    - Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
    - Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
  4. Clique em Save (Salvar).
  Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

  Aviso

  Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.
Clique em Add VXC (Adicionar VXC) para salvar o VXC.
Clique em Review Order (Revisar pedido) e prossiga pelo processo de pedido.

Quando o VXC for provisionado, você poderá visualizá-lo na página Serviços do Portal.

Agora que o lado Megaport da configuração está completo, você precisa configurar os dispositivos Juniper em cada extremidade do circuito.

Configurando os dispositivos Juniper em cada extremidade do circuito

O exemplo usa uma MTU (maximum transmission unit) suportada de 9100 na porta trunk. MTU é opcional. Veja os resultados de diferentes configurações de MTU em Testando as configurações de MTU.

Para configurar os dispositivos Juniper

Configure o roteador Juniper MX80 localizado em Dallas desta forma:

set bridge-domains VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-1/1/0 description "MP1-10G L2 Port"
set interfaces xe-1/1/0 vlan-tagging
set interfaces xe-1/1/0 mtu 9100
set interfaces xe-1/1/0 unit 3000 description MP-DAL-SEA
set interfaces xe-1/1/0 unit 3000 vlan-id 3000
set interfaces xe-1/1/0 unit 3000 family inet address 10.10.1.1/30

Configure o dispositivo Juniper EX4600 localizado em Seattle desta forma:

set vlans VL-3000-DAL-SEA vlan-id 3000
set interfaces xe-0/0/46 description "Megaport SEA-10G"
set interfaces xe-0/0/46 vlan-tagging
set interfaces xe-0/0/46 mtu 9100
set interfaces xe-0/0/46 unit 3000 description MP-DAL-SEA
set interfaces xe-0/0/46 unit 3000 vlan-id 3000
set interfaces xe-0/0/46 unit 3000 family inet address 10.10.1.2/30

Testando as configurações de MTU - Dallas para Seattle

Esta seção mostra como diferentes configurações de MTU funcionam na configuração de Dallas para Seattle.

Usando MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9054: Sucesso

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms

Testando as configurações de MTU - Seattle para Dallas

Esta seção mostra como diferentes configurações de MTU funcionam na configuração de Seattle para Dallas.

Usando MTU 9100

maverick@BB1-EQ# run ping 10.10.1.2 size 9100 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9100 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9055

maverick@BB1-EQ# run ping 10.10.1.2 size 9055 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9055 data bytes
ping: sendto: Message too long
ping: sendto: Message too long
^C
--- 10.10.1.2 ping statistics ---
4 packets transmitted, 0 packets received, 100% packet loss

Usando MTU 9054: Sucesso

maverick@BB1-EQ# run ping 10.10.1.2 size 9054 do-not-fragment
PING 10.10.1.2 (10.10.1.2): 9054 data bytes
9062 bytes from 10.10.1.2: icmp_seq=0 ttl=64 time=60.443 ms
9062 bytes from 10.10.1.2: icmp_seq=1 ttl=64 time=62.667 ms
9062 bytes from 10.10.1.2: icmp_seq=2 ttl=64 time=57.640 ms
9062 bytes from 10.10.1.2: icmp_seq=3 ttl=64 time=65.529 ms
9062 bytes from 10.10.1.2: icmp_seq=4 ttl=64 time=67.623 ms
^C
--- 10.10.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max/stddev = 57.640/64.212/71.371/4.553 ms
