Criando uma conexão do Google Cloud Services para um MVE com o VMware SD-WAN

Você pode criar uma conexão de rede de um MVE (VMware Edge) ao Google Cloud por meio do Partner Interconnect.

Ao se conectar à Google Cloud Platform (GCP) por meio do Partner Interconnect com Megaport, o Virtual Cross Connect (VXC) compõe o componente de Camada 2 da conexão e o BGP de Camada 3 é estabelecido diretamente entre o cliente e a GCP.

Importante

Antes de começar, crie um MVE (Edge) no Orchestrator. Para mais informações, consulte Criando um MVE. O MVE precisa estar no estado ativo.

Importante

O Google Cloud exige suporte a BGP multihop, que passou a ser compatível a partir do VMware SD-WAN 4.3. Se necessário, você pode atualizar a versão do VMware no MVE pelo console da VMware.

Há três partes para adicionar uma conexão do Google Cloud ao seu MVE e ao Orchestrator.

1. Crie um anexo do Partner Interconnect no Console do Google Cloud ou gcloud CLI. Copie a chave de pareamento fornecida como parte da criação do anexo. Para detalhes adicionais, consulte a documentação do Google em Google Partner Interconnects.

2. No Megaport Portal, crie um VXC a partir do seu MVE para conectar ao seu anexo do Google Cloud.

3. No VMware Orchestrator, crie uma nova interface e adicione os detalhes da conexão com o Google Cloud.

Estas instruções abordam a segunda e a terceira partes.

Nota

O MVE para VMware SD-WAN requer etapas de configuração tanto no VMware Orchestrator quanto no Megaport Portal para todas as conexões com a nuvem.

Adicionando a conexão ao Google Cloud no Megaport Portal

Para configurar a conexão com a GCP, você precisa criar a conexão no Megaport Portal.

Para implantar um VXC na Google Cloud Platform a partir do Megaport Portal

1. No Megaport Portal, clique em +Connection (Adicionar conexão) no MVE para criar seu VXC.


2. Clique no bloco Cloud.

3. Selecione Google como provedor.


4. Copie e cole a chave de pareamento do console do Google Cloud no campo no painel direito.
   Os destinos relevantes do Google aparecem com base na região da sua conexão Partner GCI.

5. Selecione o local de destino da sua conexão e clique em Next (Próximo).

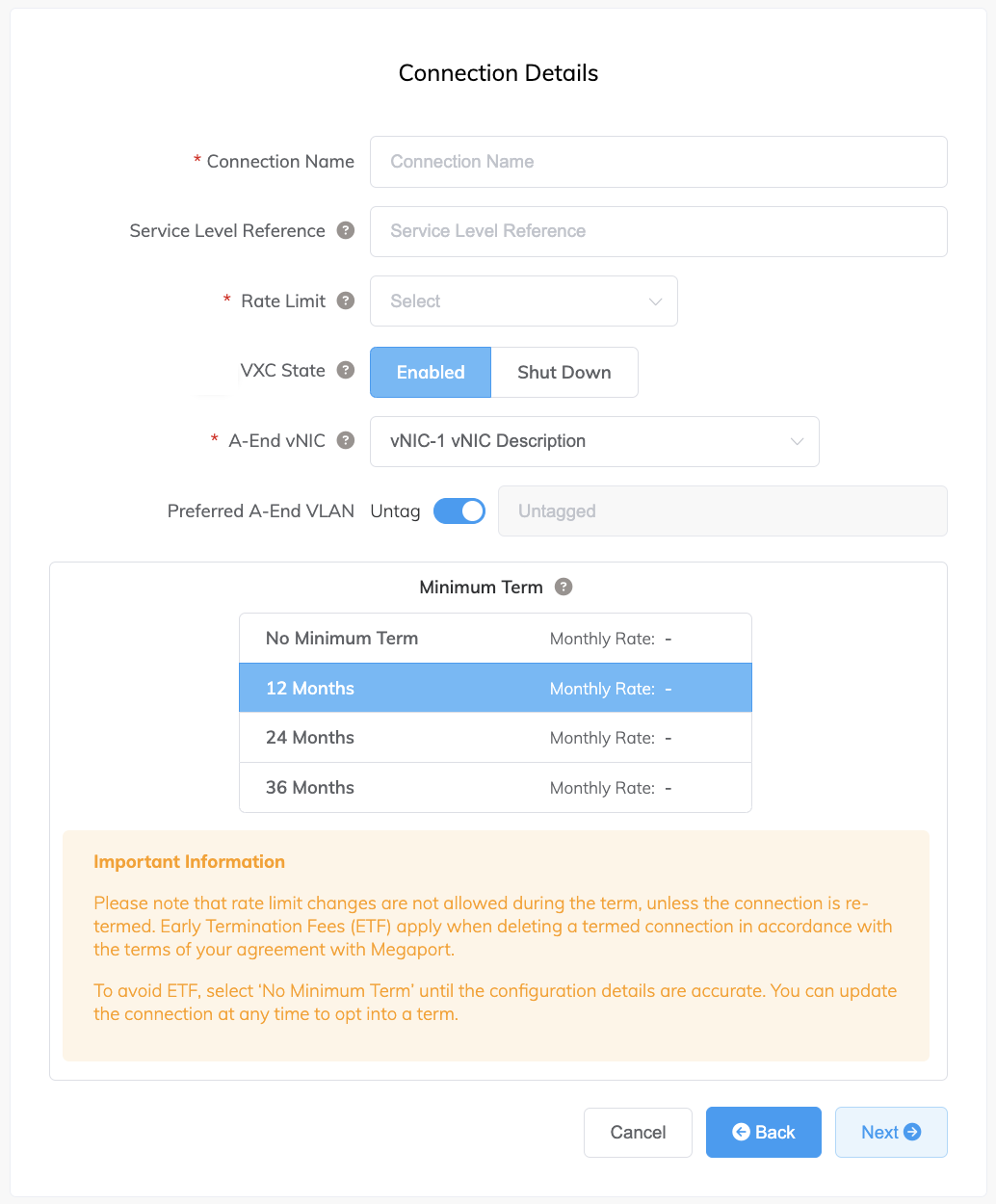

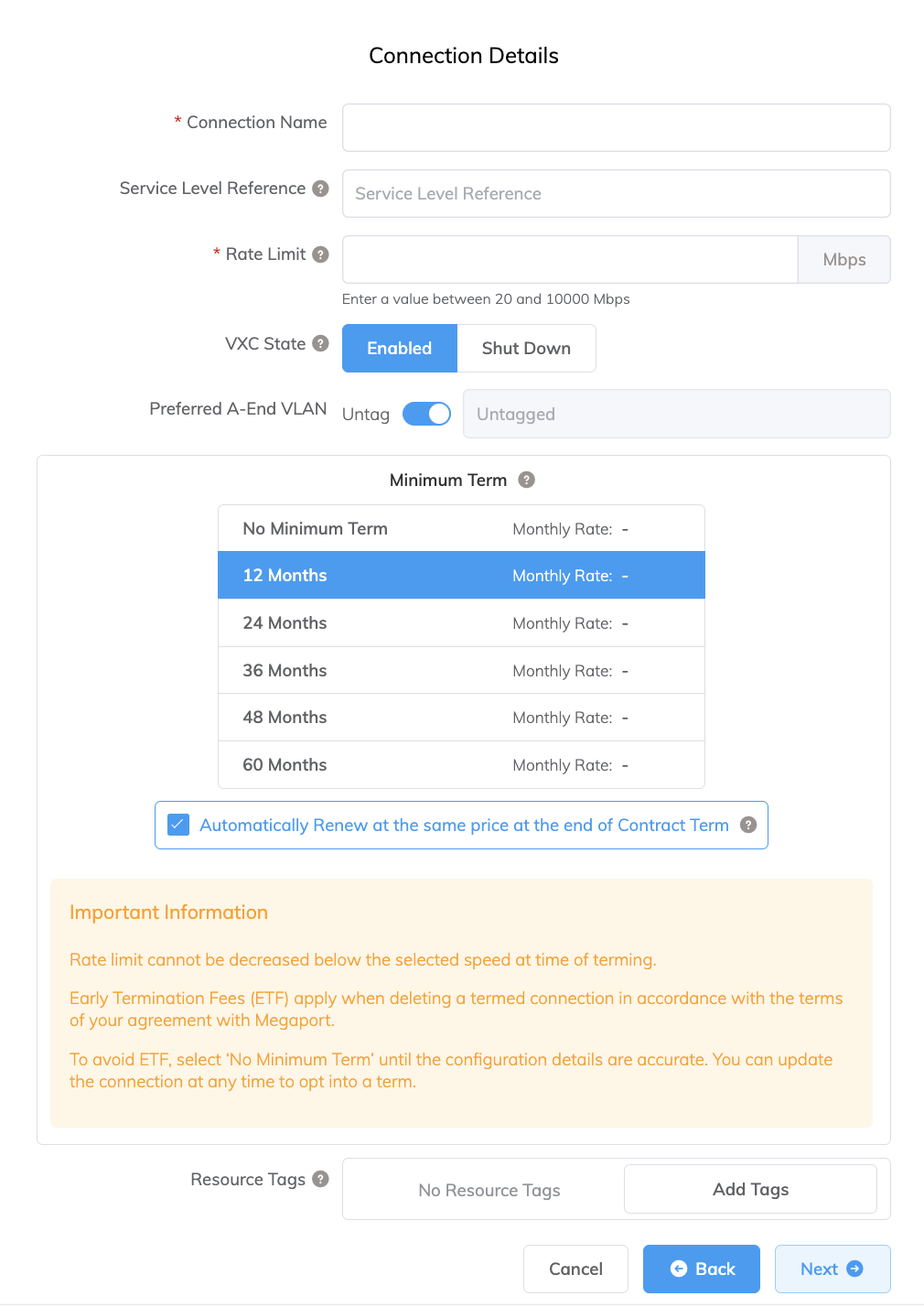

6. Especifique os detalhes da conexão:

   • Connection Name (Nome da conexão) – O nome do seu VXC a ser exibido no Megaport Portal.

   • Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.

   • Rate Limit (Limite de taxa) – A velocidade da sua conexão em Mbps. Insira a mesma taxa que você selecionou para a velocidade da porta do Google.

   • VXC State (Estado do VXC) – Selecione Enabled (Habilitado) ou Shut Down (Desligar) para definir o estado inicial da conexão. Para mais informações, consulte Desligar um VXC para teste de failover.

     Nota

     Se você selecionar Shut Down (Desligar), o tráfego não passará por este serviço e ele se comportará como se estivesse inativo na rede da Megaport. A cobrança por este serviço permanecerá ativa e você ainda será cobrado por esta conexão.

   • A-End vNIC (vNIC de A-End) – Selecione uma vNIC de A-End na lista suspensa. Para mais informações sobre vNICs, consulte Criando um MVE no Megaport Portal.

   • Preferred A-End VLAN (VLAN de A-End preferencial) – A VLAN para esta conexão que você receberá por meio do MVE. Ela deve ser um ID de VLAN exclusivo neste MVE e pode variar de 2 a 4093. Se você especificar um ID de VLAN que já esteja em uso, o sistema exibirá o próximo número de VLAN disponível. O ID de VLAN deve ser exclusivo para prosseguir com o pedido. Se você não especificar um valor, a Megaport atribuirá um.

   • Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

     Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

     Para mais informações, consulte VXC Preços e termos de contrato e VXC, Megaport Internet, e Faturamento de IX.

   • Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
     Para adicionar uma tag:

     1. Clique em Add Tags (Adicionar tags).
     2. Clique em Add New Tag (Adicionar nova tag).
     3. Insira os detalhes nos campos:
        • Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
        • Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
     4. Clique em Save (Salvar).

     Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

     Aviso

     Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.



7. Adicione o VXC ao seu pedido e conclua o processo de checkout.

8. Depois de implantar o VXC, volte ao seu anexo no Console do Google Cloud, ative o anexo e configure o BGP.
   Você receberá seu endereço IP privado do Google para configurar o BGP. A configuração do BGP requer seu ASN para o MVE.

Nota

O ASN do Google será sempre 16550.

Adicionando detalhes da conexão com o Google Cloud ao Orchestrator

Depois de criar a conexão do seu MVE com o Google Cloud e configurar a conexão no console do Google, você precisa configurá-la no Orchestrator. Isso envolve a configuração de parâmetros BGP, ASNs e VLANs.

Para adicionar a conexão com o Google Cloud no Orchestrator

1. Colete os detalhes da conexão no console do Google.
   Exiba os detalhes da conexão que você criou no Google Cloud para esta conexão. Anote os valores de Peer ASN (ASN do par), Cloud Router BGP IP (IP BGP do Cloud Router) e BGP Peer ID (ID do par BGP).


2. Colete os detalhes da conexão no Megaport Portal.
   Clique no ícone de engrenagem da conexão do Google do seu MVE e clique na visualização Detalhes. Anote o valor de A-End VLAN (VLAN de A-End).

3. No Orchestrator, vá para Configure > Edges e clique no dispositivo MVE.


4. Selecione a guia Device (Dispositivo) e role até Interface Settings.

5. Clique em +Add Subinterface (Adicionar subinterface).

   A caixa de diálogo Select Interface (Selecionar interface) é exibida.

6. No menu Select Interface (Selecionar interface), escolha GE3 e, em Subinterface ID (ID da subinterface), insira o ID de VLAN de A-End configurado no MVE no Megaport Portal.

   As configurações da subinterface são exibidas.

7. Altere o Addressing Type (Tipo de endereçamento) para Static e forneça o IP Address (Endereço IP), CIDR value (Valor CIDR) e Gateway (Gateway).
   Esses valores estão disponíveis nos detalhes do anexo de VLAN no console do Google Cloud. O endereço IP aparece no campo BGP Peer ID (ID do par BGP); o Gateway aparece no campo Cloud Router BGP IP (IP BGP do Cloud Router).


8. Verifique se Enable VLAN Tagging (Habilitar marcação de VLAN) está habilitado.
   O campo é preenchido automaticamente com o ID de VLAN que você especificou para o ID da subinterface.

9. Clique em Update GE3: (Atualizar GE3:)vlan-id.

10. No canto superior direito da janela Configure > Edges, clique em Save Changes (Salvar alterações) e depois confirme.
    Isso configura a interface, as marcações de VLAN e os endereços IP, que você pode testar com comandos de ping pela CLI. (O BGP ainda não está configurado.)

    Nota

    Adicionar a subinterface interrompe momentaneamente a conexão.

Para configurar o BGP para a conexão com o Google Cloud no Orchestrator

1. No Orchestrator, vá para Configure > Edges e clique no dispositivo MVE.

2. Selecione a guia Device (Dispositivo) e, na seção Configure Segments, clique em Enable Edge Override (Habilitar substituição da Edge) para BGP Settings.
   Essa substituição nos permite definir valores de BGP específicos para este dispositivo além da definição do perfil.


3. Clique no botão de alternância para ativar o BGP e clique em Edit (Editar).

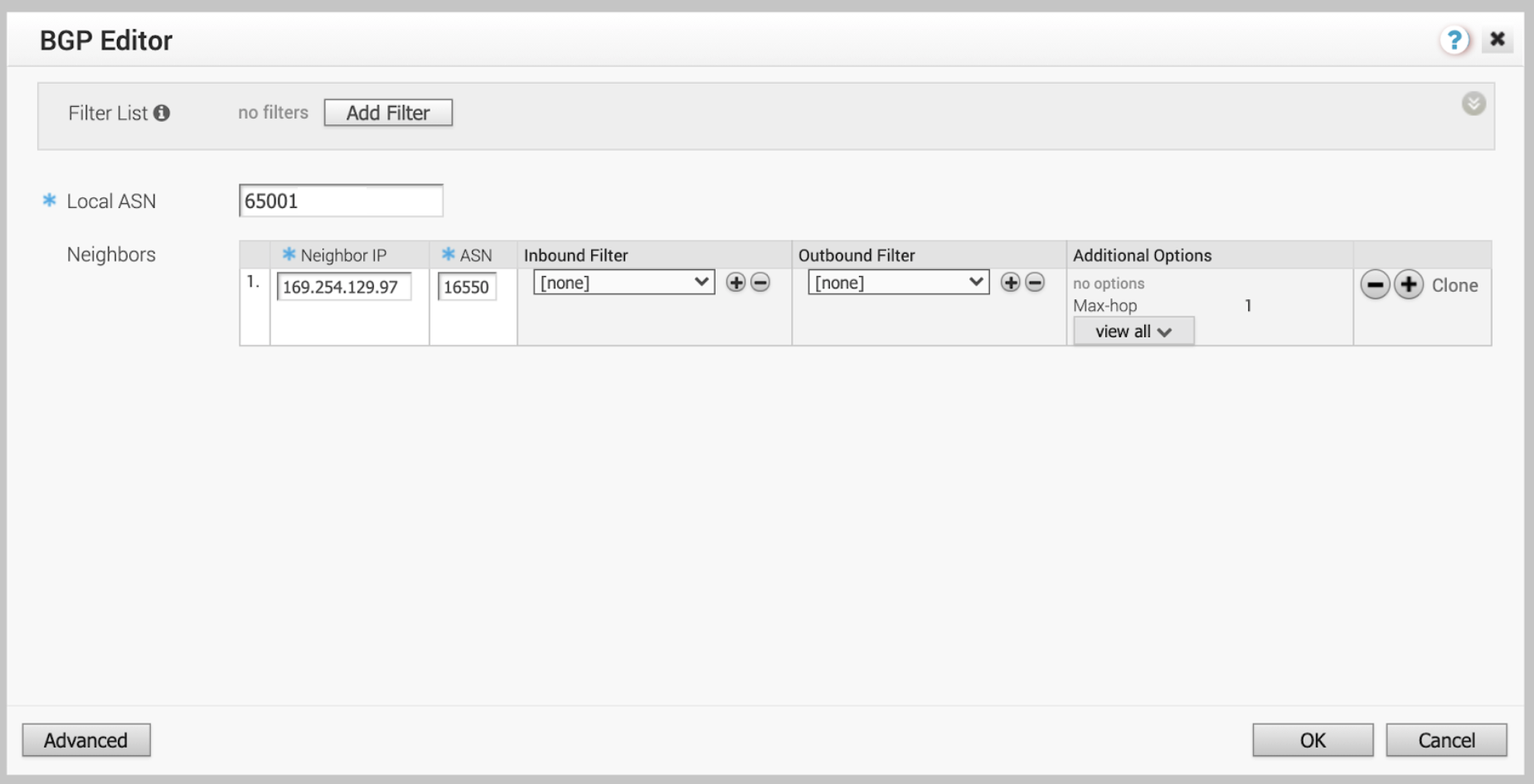

   O Editor de BGP é exibido.

4. Em Local ASN (ASN local), adicione o Peer ASN (ASN do par) que você definiu na configuração BGP para o anexo de VLAN no console do Google Cloud.

5. Para Neighbor IP (IP do vizinho), adicione o Cloud Router BGP IP (IP BGP do Cloud Router) dos detalhes do anexo de VLAN no console do Google Cloud.

6. Adicione o ASN do Google Cloud, 16550, ao campo ASN (ASN) para o vizinho.
   Este é um valor fixo do Google Cloud.


7. Clique em OK (OK) e depois em Save Changes (Salvar alterações).

Validando sua conexão

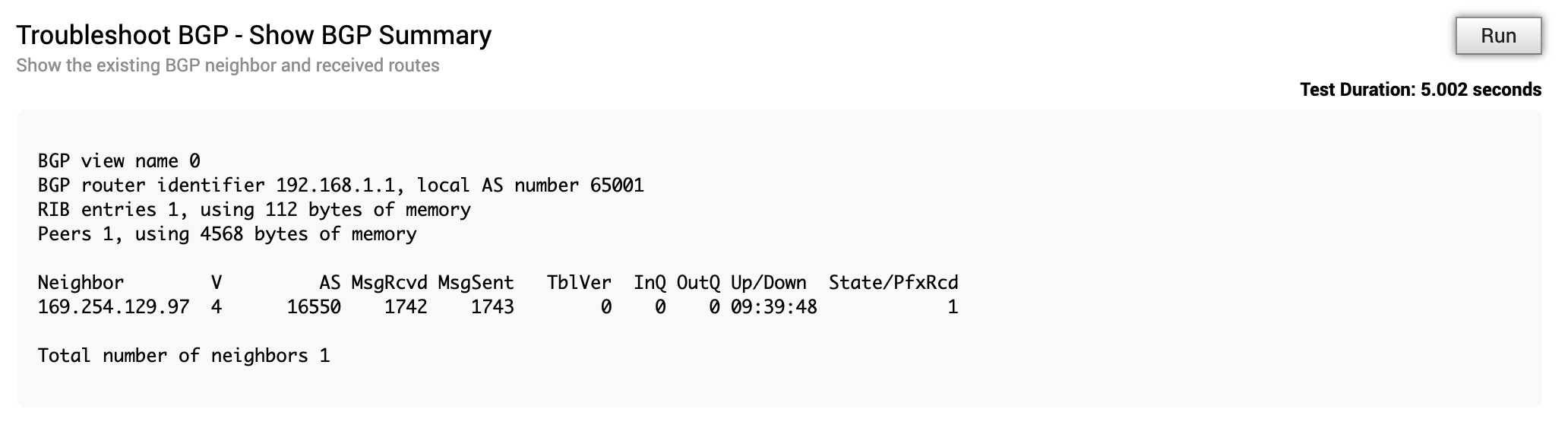

Em Test & Troubleshoot > Remote Diagnostics, selecione o MVE e clique em Run (Executar) em Troubleshoot BGP - Show BGP Summary (Solucionar problemas de BGP - Mostrar resumo do BGP) para verificar a sessão BGP e garantir que o Google Cloud Router esteja ativo.

Você também pode verificar a conectividade e o status do BGP pela CLI do dispositivo Edge. Para mais informações, consulte Revisando as configurações de conexão do VMware MVE.
