Criando um Link Aggregation Group (LAG)

Este tópico descreve Port Link Aggregation Groups (LAGs), detalha como adicionar um Port a um LAG e como converter um Port não-LAG em um Port LAG.

Um LAG agrupa portas físicas para criar um único caminho de dados, no qual a carga de tráfego é distribuída entre as portas para aumentar a confiabilidade geral da conexão. Esse recurso fornece largura de banda agregada, resiliência aprimorada e uso eficiente de recursos. Outros termos usados para descrever um LAG incluem port trunking, link bundling e channel bonding.

Ao criar um novo Port de 10 Gbps ou superior, habilitar o Link Aggregation Control Protocol (LACP)O Protocolo de Controle de Agregação de Links (LACP) permite que um dispositivo de rede negocie a agregação automática de links enviando pacotes LACP ao seu par, um dispositivo diretamente conectado que também implementa LACP. O LACP permite que múltiplos links físicos entre switches ou entre um switch e um servidor sejam agregados em um único link lógico, o que proporciona maior largura de banda e redundância.
permite usá-lo em um LAG. Recomendamos habilitar o LACP mesmo que você precise de apenas um Port naquele momento. Isso evita interrupção do serviço se, posteriormente, você decidir habilitar o LACP no Port. Você pode combinar até 8 Ports físicos em um único LAG, e o preço do Port será atualizado dinamicamente com base em quaisquer Ports adicionais. Todos os Ports dentro do LAG usam o mesmo endereço MAC de Camada 2. Para obter mais informações sobre como criar um Port, consulte Criando uma Port.

Vários Ports em uma configuração de LAG com múltiplos cross-connects físicos reduzem possíveis pontos únicos de falha que interromperão a rede se caírem. Por exemplo, redes que usam portas small form-factor pluggable (SFP) ou ópticas.

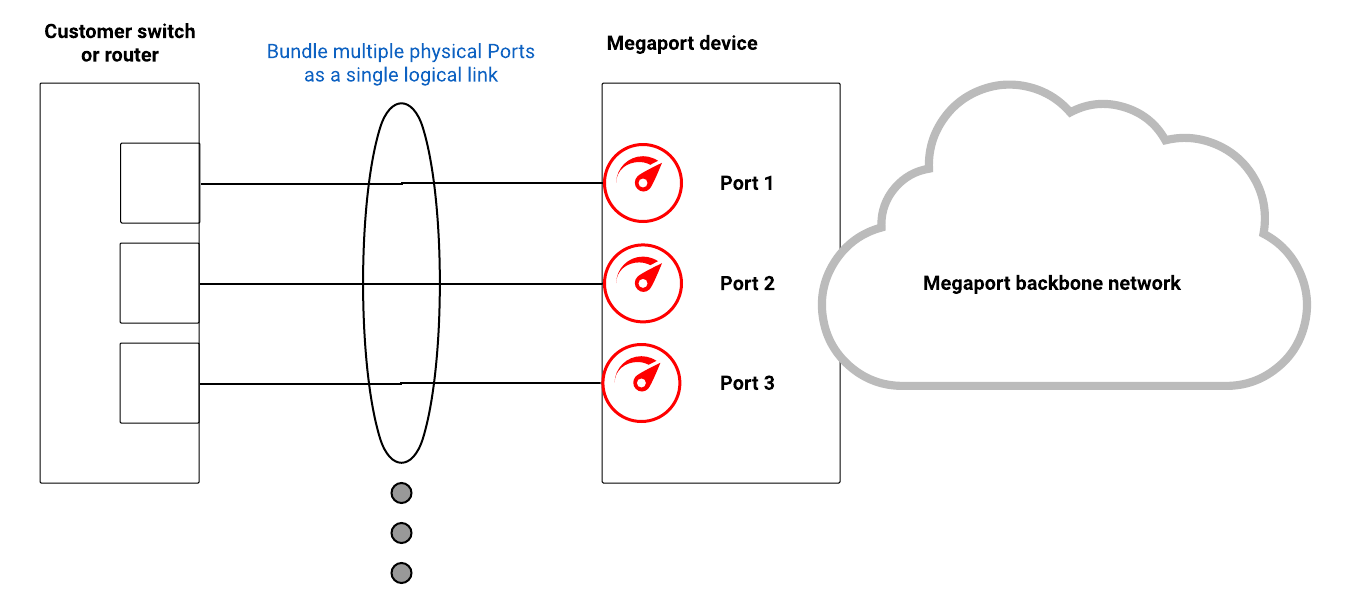

Esta imagem mostra o design geral de uma configuração de LAG:

Configuração de LAG

Especificações de Port LAG

Especificação	Port
Protocolo	LACP (IEEE 802.1AX ou padrões anteriores IEEE 802.3ad)
Interface	10GBASE-LR (10 Gbps) ou 100GBASE-LR4 (100 Gbps)
Número máximo de interfaces em um único LAG	8

Restrições de Port LAG

Multi-Chassis Link Aggregation (MC-LAG) entre vários dispositivos não é suportado.
A velocidade do LAG deve ser 10 Gbps ou superior. Ports de 1 Gbps não são suportados em LAGs.
A LACP System Priority deve ser definida para um valor maior que 0 no seu equipamento para que o LACP funcione corretamente.

Limitações de largura de banda

A largura de banda total disponível de um LAG é a soma de todos os Ports no LAG. A largura de banda de Virtual Cross Connect (VXC) ainda é limitada à largura de banda máxima de qualquer Port individual no LAG. No entanto, Ports locais na mesma área metropolitana que serviços de Internet Exchange (IX) não têm essa limitação. Você pode configurar serviços de IX para usar a capacidade total de largura de banda de todos os membros em um LAG.

Configurando um par de LAG para diversidade

Ao criar um novo LAG, você pode torná-lo diverso de um LAG existente ou criar um par de LAGs diversos ao mesmo tempo, com um em cada zona de diversidade. Para mais informações sobre diversidade de Port, consulte Diversidade de Port.

Nota

Não é possível alterar uma zona de diversidade de LAG após fazer o pedido. Para isso, você deve cancelar e refazer o pedido do LAG.

Para configurar um par de LAG para diversidade

Faça login no Megaport Portal e escolha Services (Serviços).
Clique em Create Port (Criar Port).
Selecione um local de data center para o Port e clique em Next (Próximo).

Você pode usar o campo Search (Pesquisar) para encontrar o nome do Port, o país, a cidade metropolitana ou o endereço do seu Port de destino.

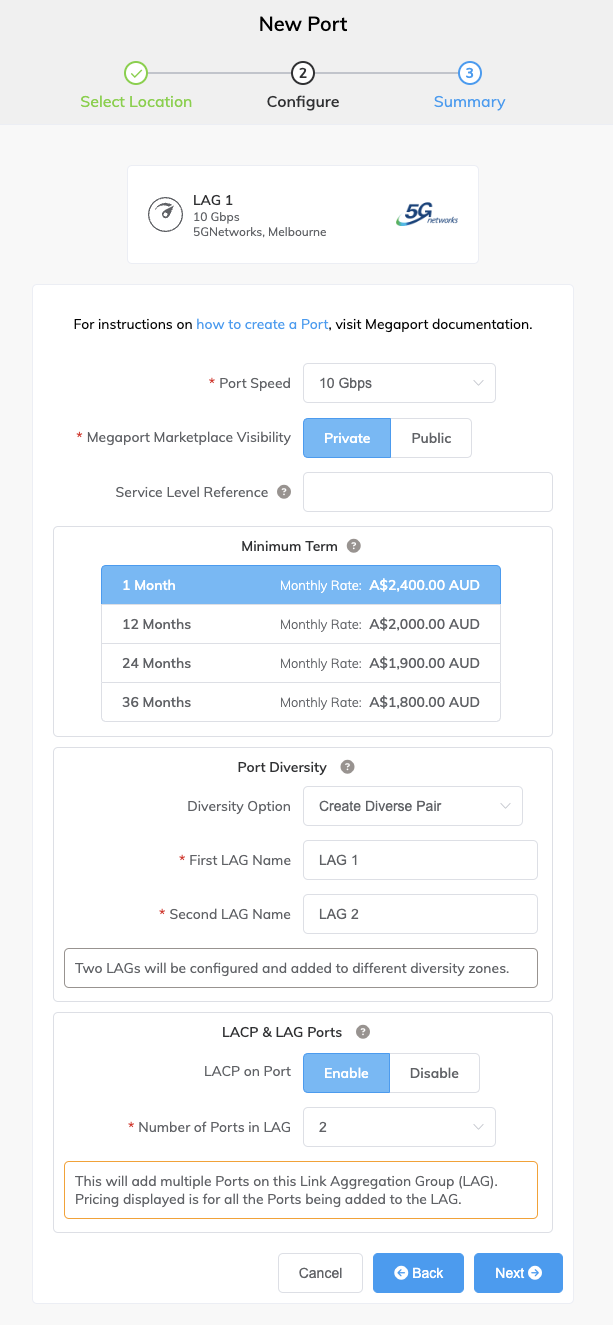

Especifique os detalhes do Port.
- Port Speed (Velocidade da Port) – Selecione a velocidade de Port necessária. A capacidade do Port depende da localização e da disponibilidade do serviço. Certifique-se de que seu equipamento é capaz de fazer interface com a velocidade selecionada. Se a diversidade de Port estiver disponível no local e na velocidade que você selecionar, as opções de diversidade de Port serão habilitadas. Se a diversidade de Port não estiver disponível na localização desejada, entre em contato com um representante de Vendas da Megaport para mais informações.
- Megaport Marketplace – Por padrão, cada serviço é privado para sua empresa e consome serviços da rede da Megaport para sua própria empresa, equipe e recursos internos. Quando definido como privado, o serviço não é pesquisável no Megaport Marketplace, porém outros ainda podem se conectar a você usando uma chave de serviço. A visibilidade do Megaport Marketplace é controlada no seu perfil do Megaport Marketplace. Para mais informações sobre como tornar seu serviço visível no Megaport Marketplace, consulte Adicionando serviços ao seu perfil.
- Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.
- Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

  Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

  Para mais informações, consulte Preços de Port e Termos de Contrato.
- Cross Connect (Cross Connect) – Quando você tiver inserido a velocidade da Port, a seção Cross ConnectUm Cross Connect é uma conexão física dedicada ponto a ponto que interliga duas partes dentro de um data center. É um produto não padronizado e só pode ser solicitado em conjunto com uma Port.
  aparecerá se o Cross Connect estiver disponível no local escolhido. Selecione Yes (Sim) se você quiser incluir um Cross Connect no seu pedido de Port. O preço do Cross Connect será exibido. Para mais informações, consulte Solicitar um Cross Connect.
- Port Diversity (Diversidade de Port) – As opções de diversidade são exibidas apenas se a diversidade estiver disponível nesta localização e velocidade. Selecione uma das seguintes opções na lista suspensa:
  - None (Nenhum) – Selecione esta opção se você não tiver preferência por uma zona de diversidade específica.
  - Create Diverse Pair (Criar par diverso) – Selecione esta opção para criar dois LAGs, cada um em sua própria zona de diversidade. O sistema solicita o nome do segundo LAG do par e configura o segundo LAG usando configurações idênticas.
  - Diverse from Existing Port (Diverso de Port existente) – Selecione esta opção para tornar este LAG diverso de um LAG existente. Na lista suspensa, quaisquer LAGs adquiridos disponíveis e suas correspondentes zonas de diversidade são listados.
- LACP on Port (LACP no Port) – Clique em Enable (Habilitar) para adicionar o Port como membro de um LAG. Especifique o número de Ports a serem incluídos no LAG, até o máximo de 8.
- Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
  Para adicionar uma tag:
  1. Clique em Add Tags (Adicionar tags).
  2. Clique em Add New Tag (Adicionar nova tag).
  3. Insira os detalhes nos campos:
    - Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
    - Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
  4. Clique em Save (Salvar).
  Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

  Aviso

  Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.

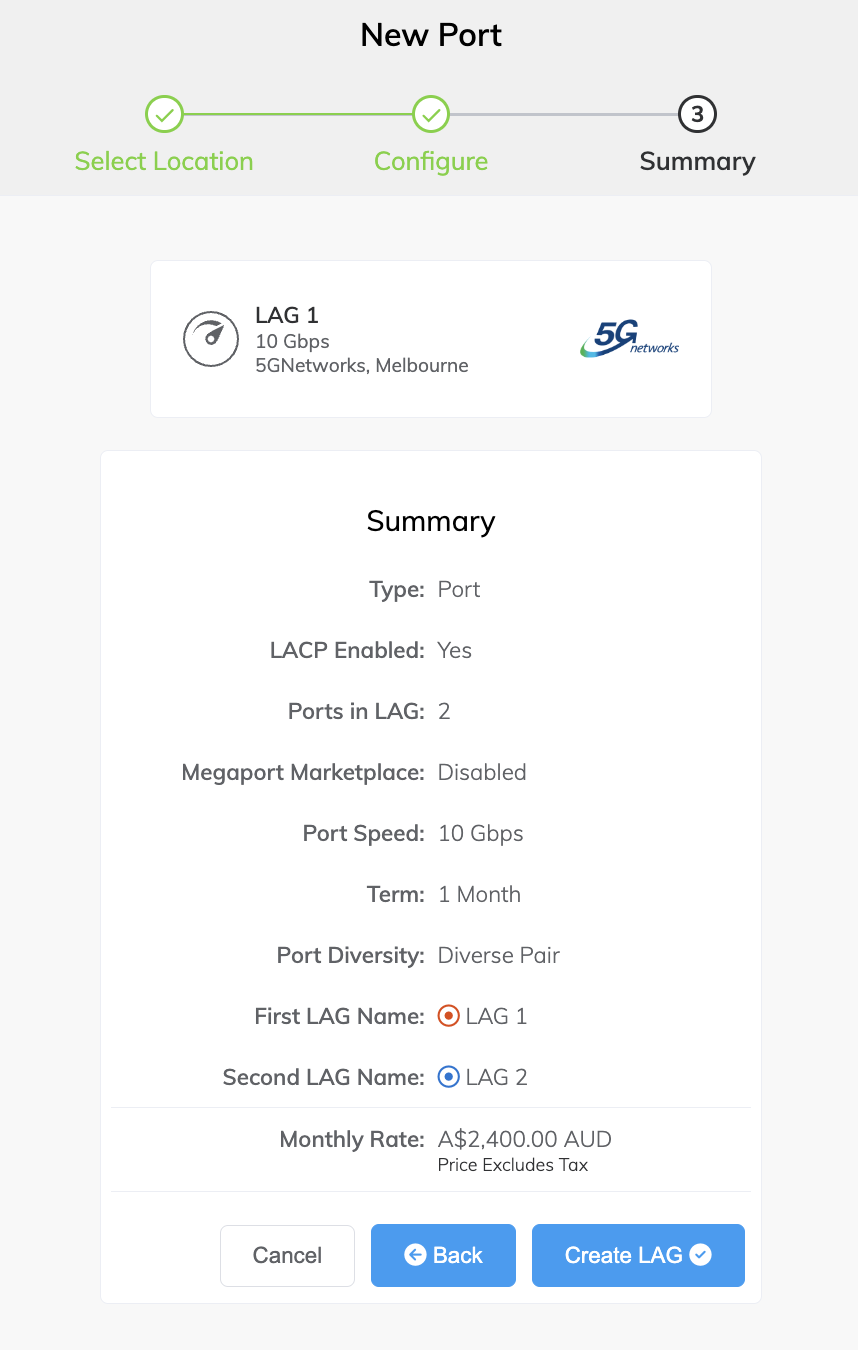

Clique em Next (Próximo) para visualizar a página de Resumo.
O Resumo mostra a Diversidade de Port habilitada e as zonas de diversidade para os LAGs. A cobrança mensal no Resumo reflete ambos os LAGs. Se um Cross Connect tiver sido solicitado, o resumo também mostra a mensalidade e as taxas únicas do Cross Connect.
Confirme as opções selecionadas e clique em Create LAG (Criar LAG).

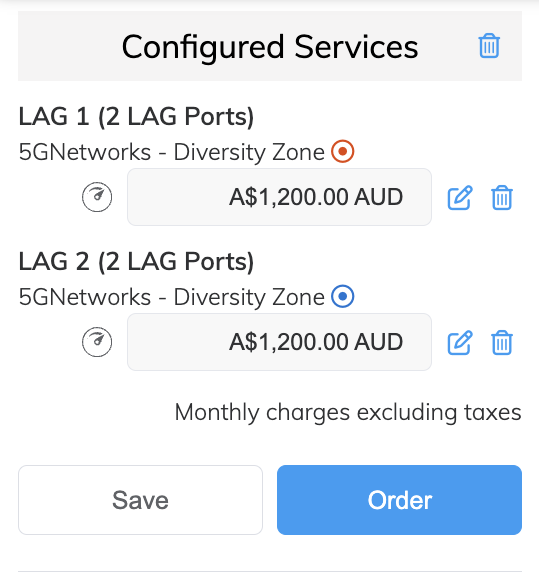

O painel Configured Services exibe os novos LAGs criados, suas zonas de diversidade e as cobranças mensais.
Clique em Review Order (Revisar pedido) no painel Configured Services para implantar os novos LAGs agora, ou clique em Save (Salvar) para salvar os LAGs configurados antes de fazer o pedido.

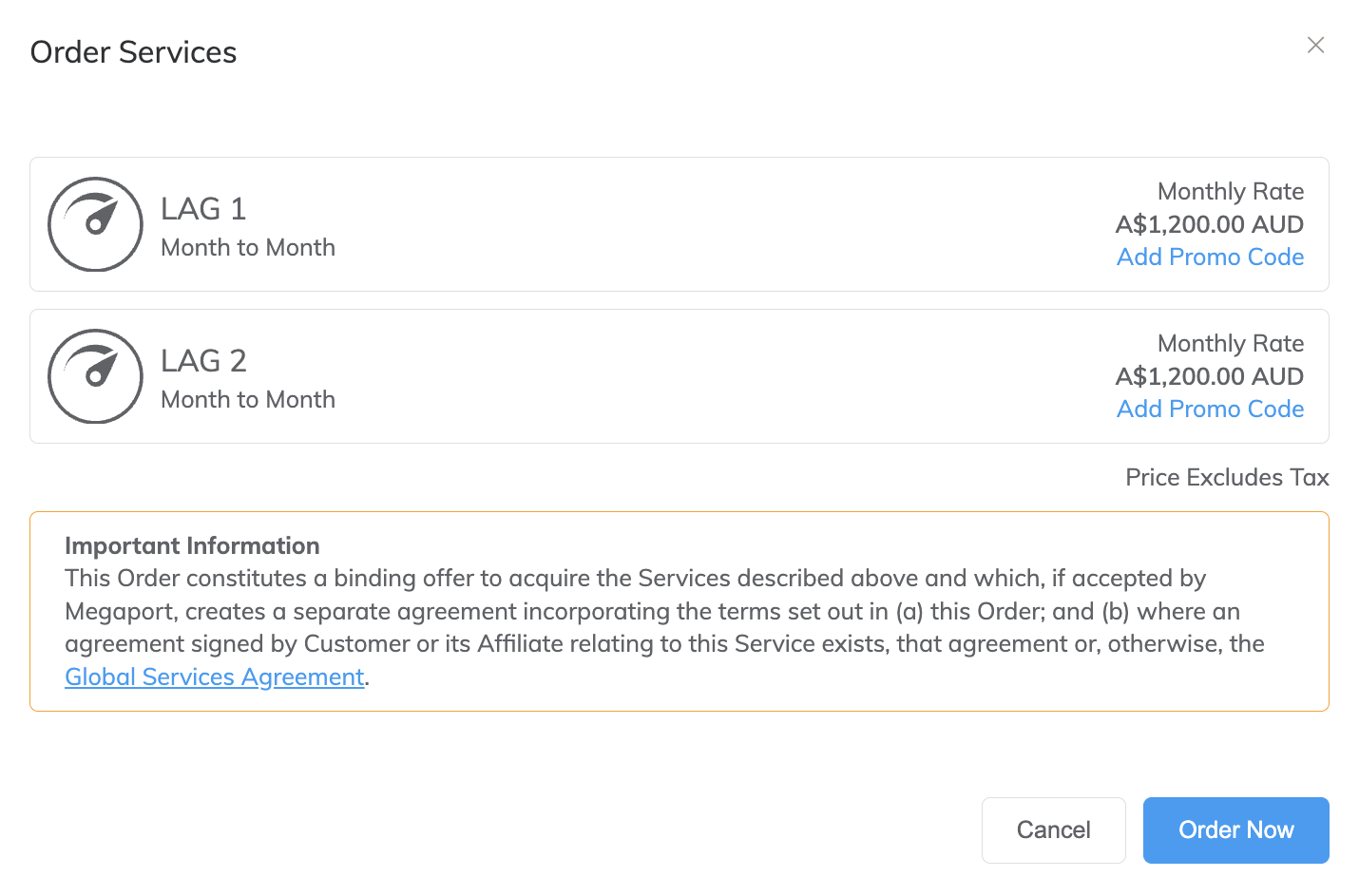

Clique em Order Now (Pedir agora) na janela pop-up para iniciar o provisionamento dos seus novos LAGs.
Após o provisionamento dos LAGs, a Megaport gera uma Letter of Authorization (LOA) especificando o ponto de demarcação a ser aplicado ao seu serviço.
Clique em Download LOA (Baixar LOA) ao lado dos novos LAGs na página Services.
A Megaport também enviará o PDF da LOA por email.
Forneça a LOA ao operador do seu data center para estabelecer o cross connect físico do seu dispositivo de rede até seu novo Port.

Nota

O custo de uma nova cross connection e quaisquer taxas relacionadas de VXC são de responsabilidade do cliente, conforme descrito em Megaport’s Global Services Agreement.

Depois que os LAGs forem provisionados e implantados, você terá acesso à rede da Megaport e poderá começar a adicionar Virtual Cross Connects (VXCs) ao LAG. Para mais informações sobre como adicionar VXCs, consulte Criando um VXC.

Convertendo um Port não-LAG

Para converter um Port não-LAG em um LAG, envie uma solicitação ao Suporte da Megaport para converter manualmente o Port. Certifique-se de identificar o Port na sua solicitação.
