Integrando Megaport ao Azure VMware Solution (AVS)

Você pode usar Megaport para criar uma conexão Azure ExpressRoute de Camada 2 entre sua infraestrutura on-premises ou baseada em colocation e seu ambiente VMware no Azure. Você também pode usar o ExpressRoute para se conectar a uma instância somente em cloud do Azure VMware Solution.

Antes de começar, verifique se você criou uma conexão Megaport, ou um Port. Depois de criar o Port, você pode conectar um Virtual Cross Connect (VXC) do Port ao gateway virtual associado à infraestrutura do Azure VNET. Um VXC é uma conexão Ethernet ponto a ponto entre um A-End (seu Port) e um B-End (neste caso, sua instância do VMware Cloud no Azure).

Se você não é cliente Megaport, pode criar um Port de 10 Gbps, 100 Gbps ou superior em um de nossos data centers/Points of Presence globais. Se sua empresa não estiver localizada em um de nossos PoPs, você pode obter um circuito de última milha até um dos sites para se conectar à Megaport. Contact Megaport para mais informações.

Nota

Se você precisar de um Port em um local diferente para separar fisicamente esta solução de outros tráfegos existentes que atravessam seus Ports, recomendamos criar um novo antes de prosseguir.

Como o VMware é implementado no Azure?

O Azure integra a implementação do VMware à sua plataforma usando a CloudSimple, um fornecedor terceirizado que oferece VMware-as-a-Service em clouds públicas. A CloudSimple é totalmente gerenciada, validada e suportada pela VMware e permite implementar rapidamente uma solução VMware usando ferramentas e serviços familiares, incluindo vSphere, vCenter, vSAN e NSX.

Configurando o VMware no Azure

Para configurar o VMware no Azure

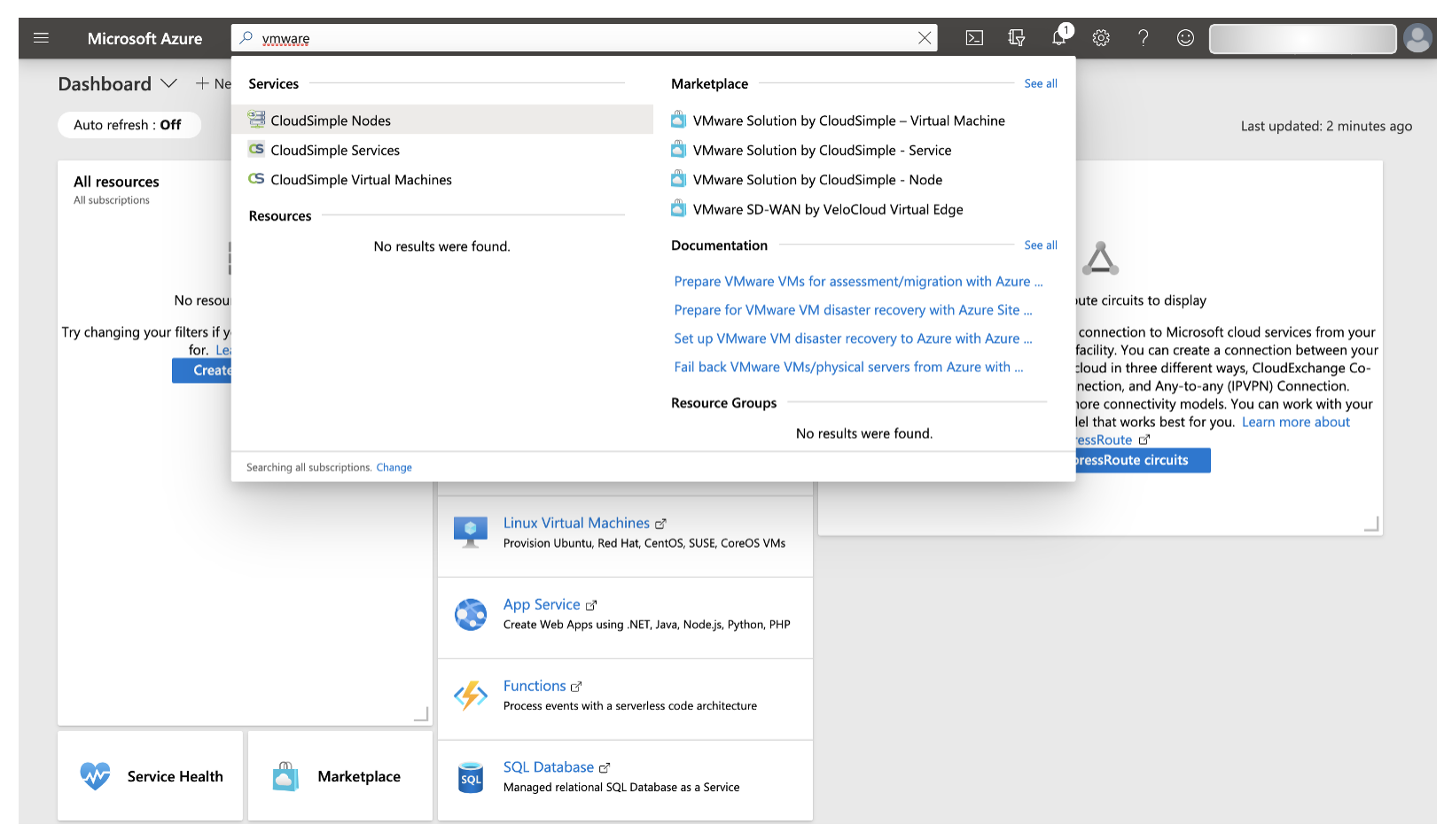

Faça login na sua conta do Azure e pesquise por VMware ou CloudSimple.
Escolha VMware Solution by CloudSimple – Service nos resultados da pesquisa.

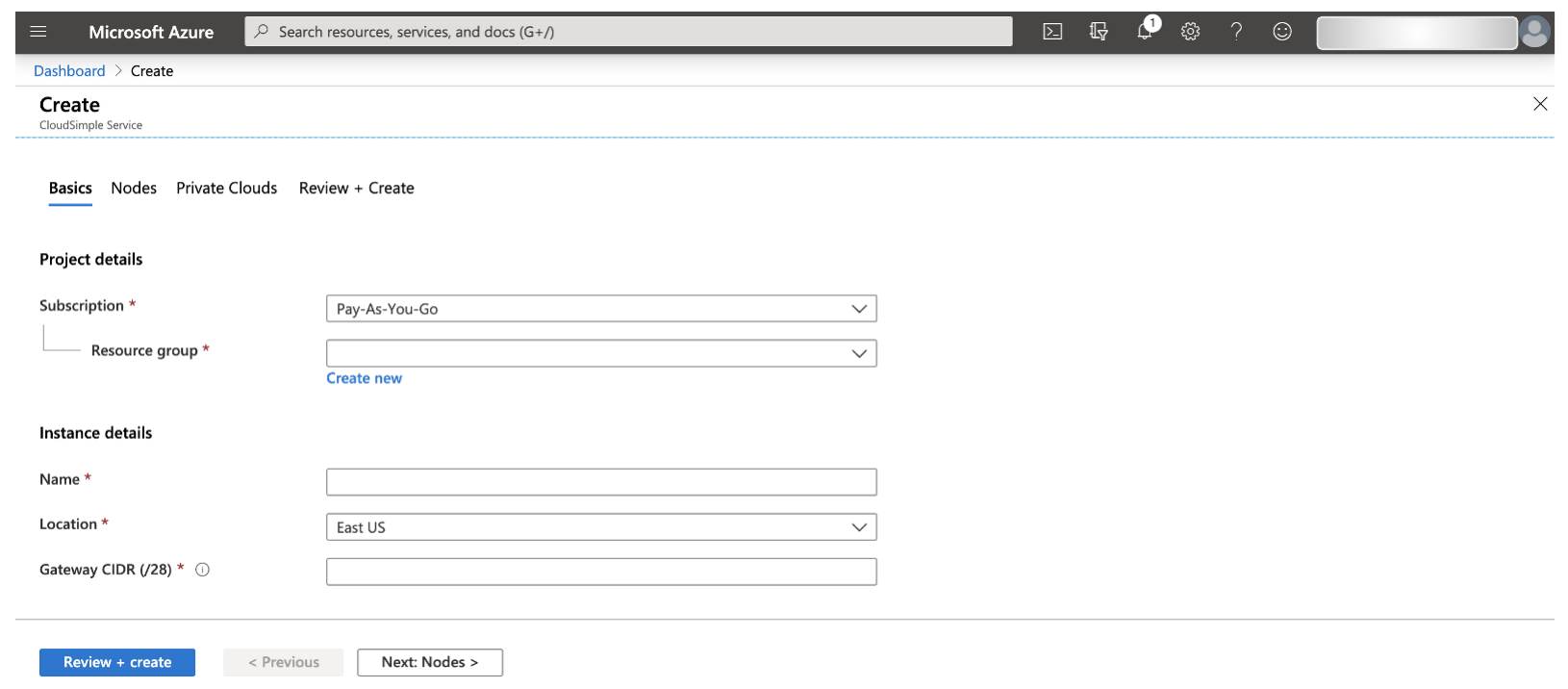

Na página Create, especifique os detalhes do projeto:
- Subscription (Assinatura) – Selecione a assinatura onde você quer criar o serviço.
- Resource group (Grupo de recursos) – Selecione um Grupo de recursos existente ou crie um novo.
- Name (Nome) and Location (Localidade) – Digite um nome para o serviço e a localização/região onde implementá-lo.
- Gateway CIDR (/28) (CIDR do gateway (/28)) – Insira uma sub-rede IP /28 para o gateway. Esse bloco de IP deve ser exclusivo e não pode se sobrepor a nenhum outro bloco de IP associado ao ambiente CloudSimple.
Clique em Review + create (Revisar + criar).
Clique em Create (Criar) para criar o serviço.

Depois de configurar o VMware no Azure, você pode executar qualquer um dos seguintes procedimentos opcionais:

Create Nodes no ambiente para capacidade pay-as-you-go.
Implement a Private Cloud usando a CloudSimple para criar um stack VMware isolado dentro do Azure que suportará hosts ESXi, vCenter, vSAN e NSX.
Use CloudSimple to create virtual machines no Azure.

Criando uma autorização no circuito ExpressRoute

Para usar o ExpressRoute para conectividade entre sua infraestrutura on-premises e o VMware no Azure, você deve criar uma autorização no circuito ExpressRoute. Em seguida, você fornecerá essa autorização para a CloudSimple.

Para criar uma autorização no circuito ExpressRoute

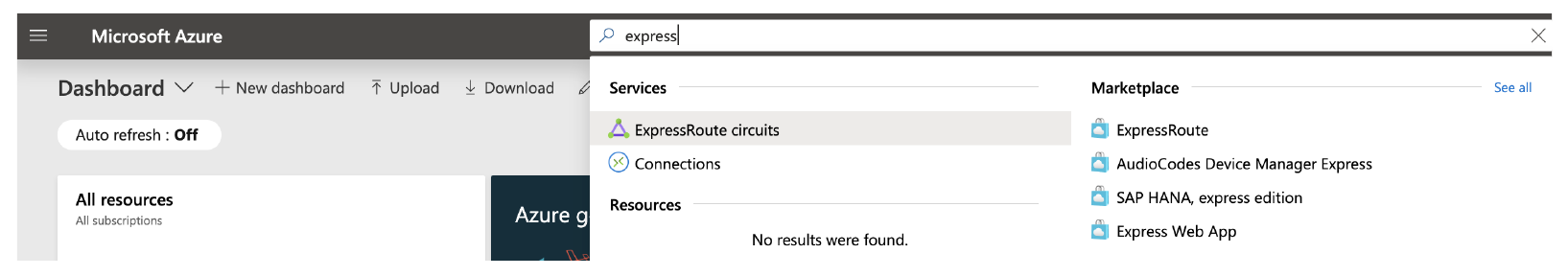

Faça login no console do Azure e pesquise por ExpressRoute.
Crie um novo circuito ExpressRoute ou escolha um circuito existente para autorizar.

Para obter mais informações sobre como criar uma nova chave de serviço do ExpressRoute no console do Azure, consulte a Microsoft documentation.

Para verificar a latência e o preço de conectar-se a uma determinada localização de Peering, inicie o procedimento Integração do Megaport com VMware Cloud on Azure mas em vez de fornecer uma Microsoft Azure Service Key (Chave de serviço do Microsoft Azure), clique em View all Azure Partner locations (Visualizar todas as localizações do Azure Partner). Você pode prosseguir para a página Detalhes da Conexão sem uma chave de serviço e revisar o preço da porta selecionada. Para fazer um pedido de uma conexão com o Microsoft Azure, é necessário fornecer uma chave de serviço.

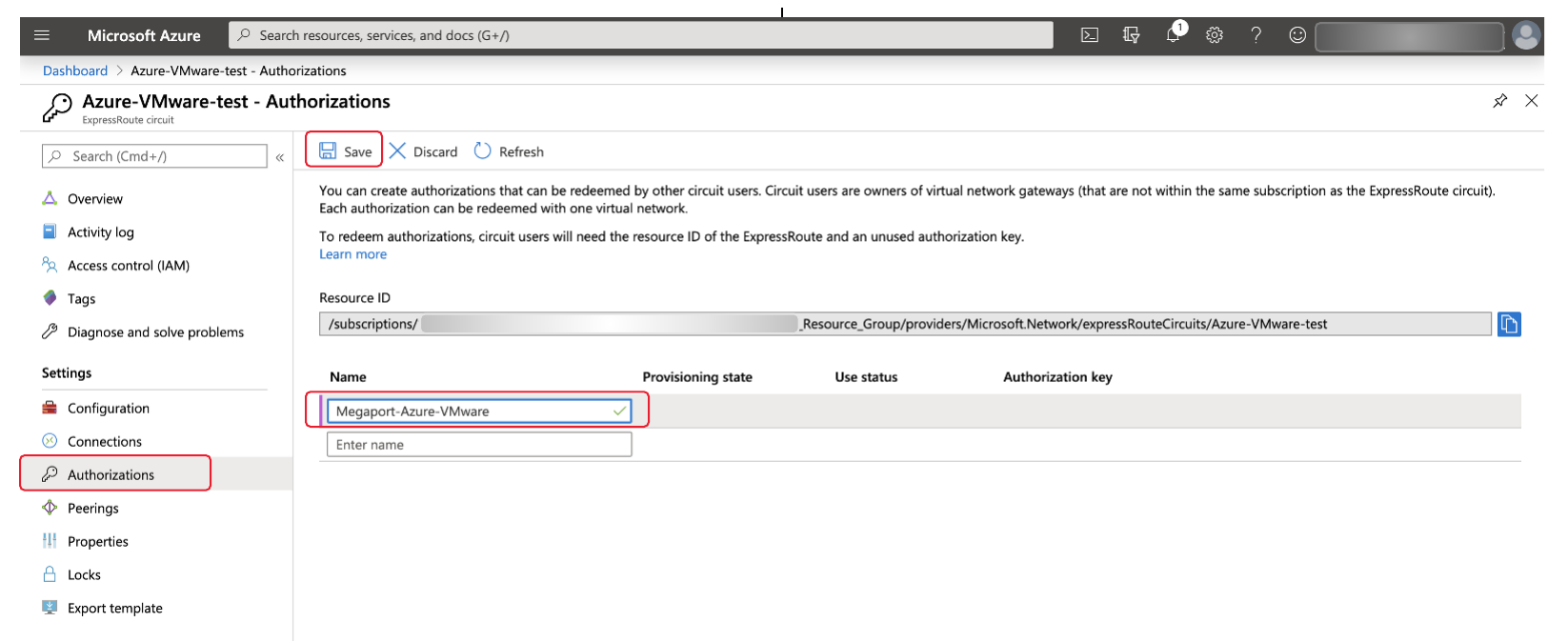

Depois de selecionar o circuito a ser autorizado, selecione Authorizations na barra de navegação, insira um nome para a autorização e clique em Save (Salvar).
Clique em Refresh (Atualizar).
Copie o Resource ID e a Authorization key e cole-os em um arquivo de texto.

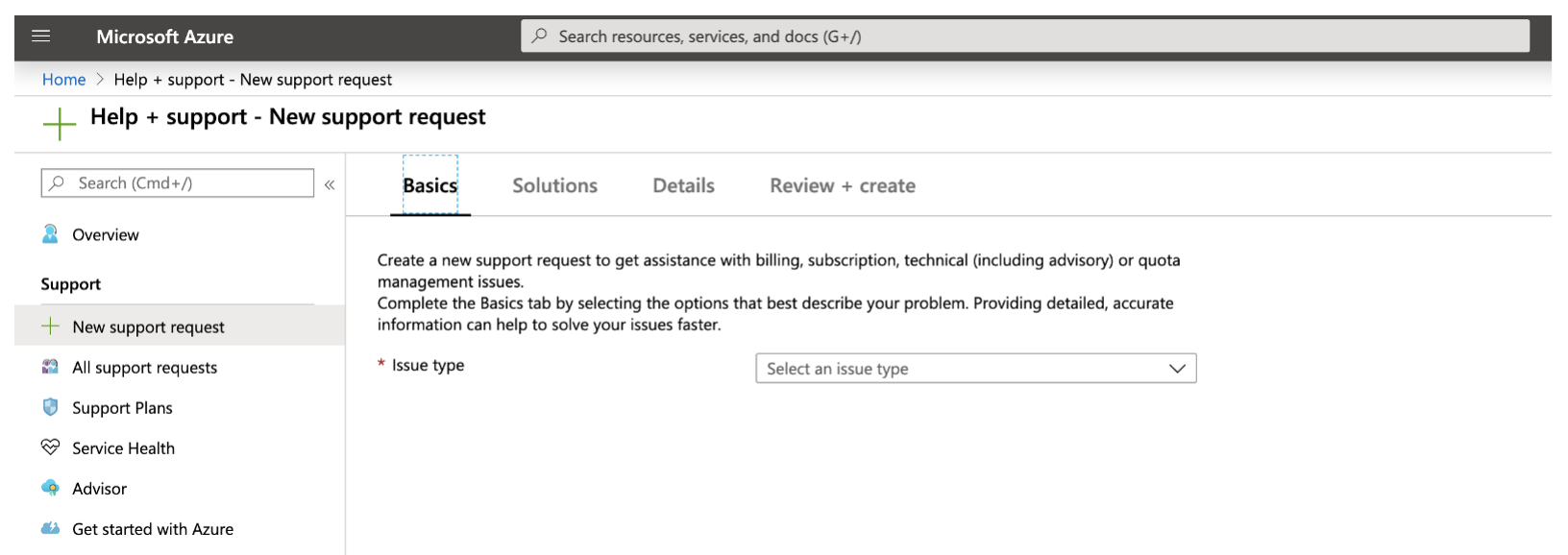

Crie um tíquete de suporte no console do Azure. Pesquise por Support e, em seguida, selecione + New support request (Nova solicitação de suporte).
Preencha os detalhes do tíquete de suporte da seguinte forma:
- Issue type (Tipo de problema) – Técnico
- Subscription (Assinatura) – Onde você quer implantar o serviço CloudSimple
- Service (Serviço) – VMware Solution by CloudSimple
- Problem type (Tipo de problema) – Service Request
- Problem subtype (Subtipo do problema) – Create ExpressRoute connection to on-premises
- Detalhes adicionais a serem fornecidos:
  - A chave de autorização e o Resource ID que você copiou previamente para um arquivo de texto
  - Uma rede IP /29 para a rede de trânsito
  - Se você está enviando rotas padrão pelo ExpressRoute
  - Se o tráfego do Private Cloud deve usar as rotas padrão

Integrando Megaport ao VMware Cloud no Azure

Depois de concluir o processo de autorização do ExpressRoute, você pode usar o Megaport Portal para criar o VXC para o ambiente VMware Cloud no Azure.

Para integrar Megaport ao VMware Cloud no Azure

No Megaport Portal, vá para a página Services (Serviços) e selecione o Port que você quer usar.
Adicione uma conexão Azure para o Port.

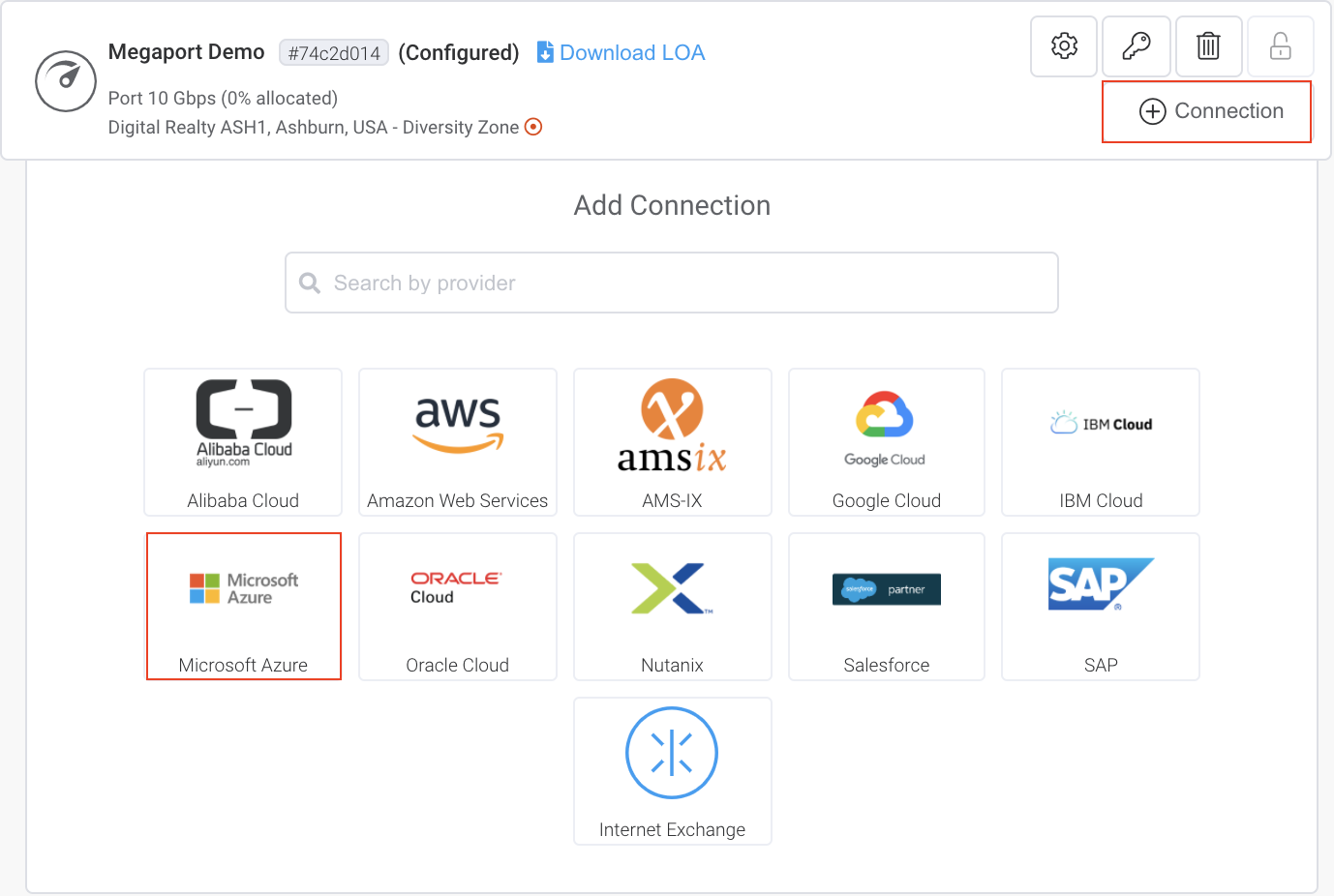

Se esta for a primeira conexão do Port, clique no tile Microsoft Azure. O tile é um atalho para a página de configuração. Alternativamente, clique em +Connection (Adicionar conexão), clique em Cloud (Nuvem) e, em seguida, clique em Microsoft Azure (Microsoft Azure).

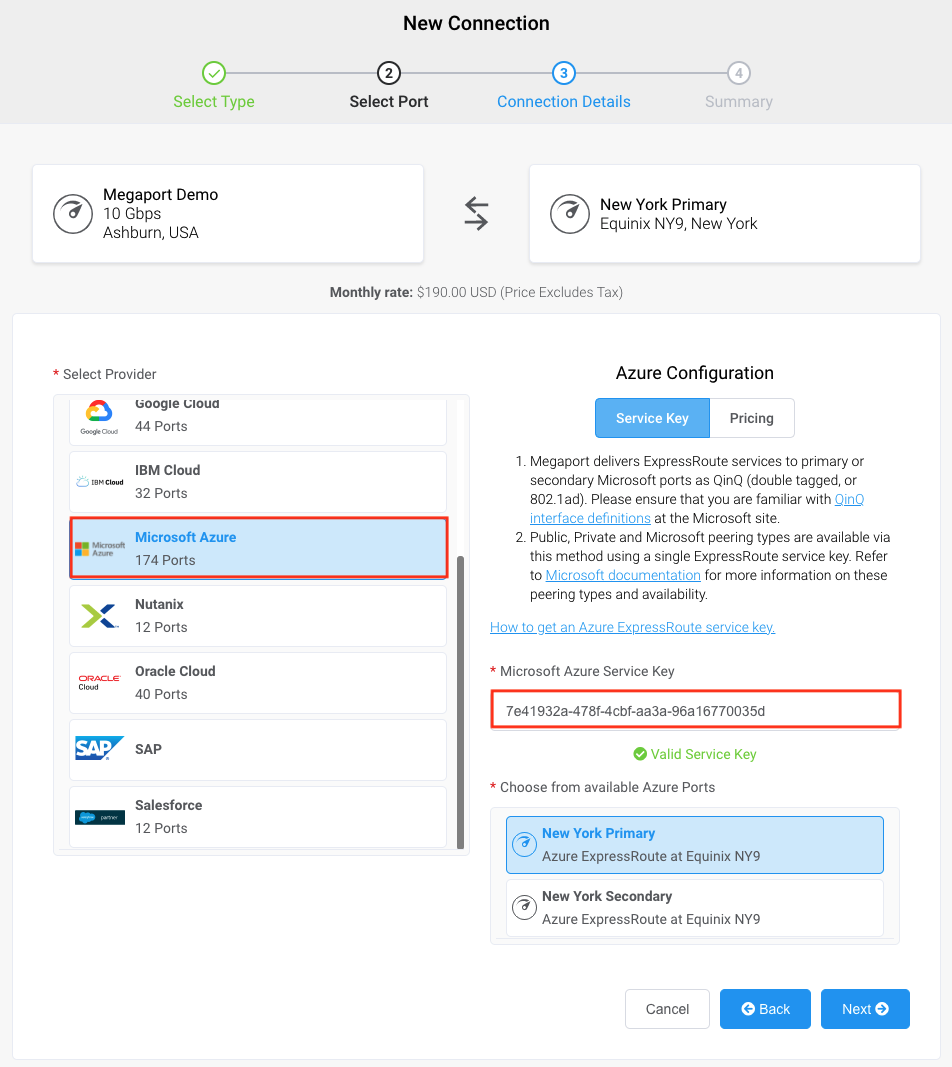

Adicione a service key do ExpressRoute no campo Microsoft Azure Service Key (Chave de serviço do Microsoft Azure).
Para obter mais informações sobre como criar uma service key, consulte a Microsoft documentation.
Depois que o Portal verificar a chave (em aproximadamente 5 segundos), serão apresentadas as opções de on-ramp Primária e Secundária para a infraestrutura do Azure.
Escolha a opção Primary (Primária) e clique em Next (Próximo).

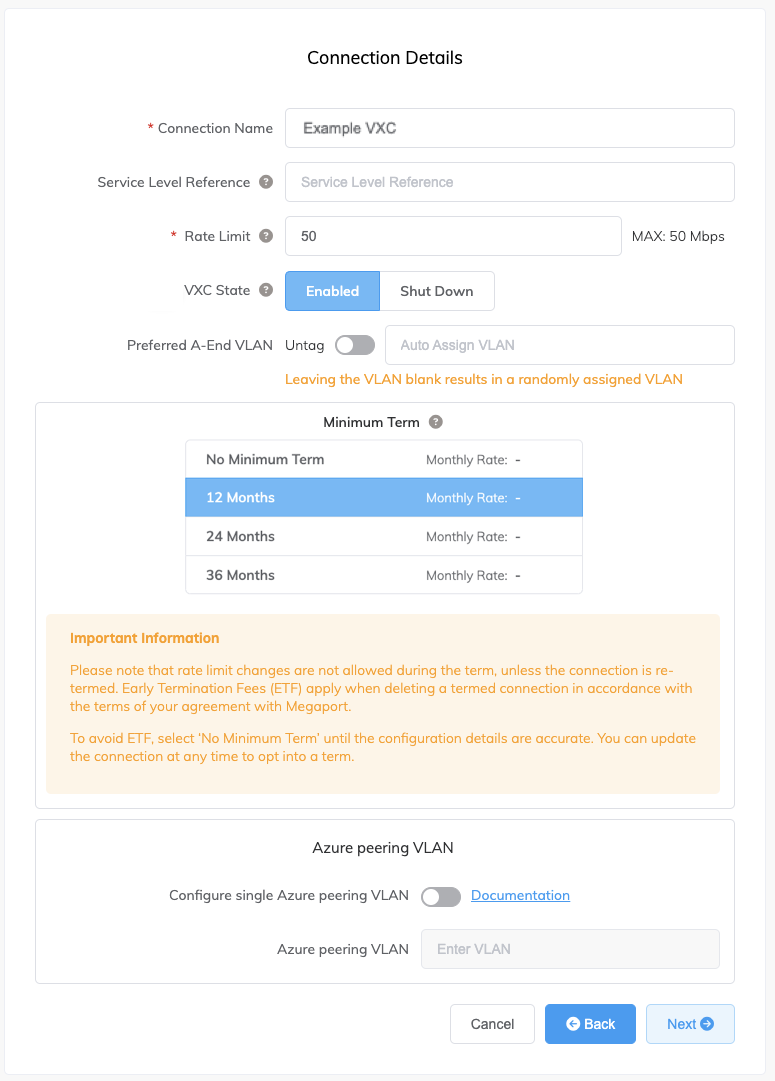

Especifique os detalhes da conexão:
- Connection Name (Nome da conexão) – O nome do seu VXC a ser exibido no Megaport Portal.
- Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.
- Rate Limit (Limite de taxa) – A velocidade da sua conexão em Mbps. Este valor é preenchido automaticamente com base na taxa definida com a service key.
- VXC State (Estado do VXC) – Selecione Enabled (Habilitado) ou Shut Down (Desligar) para definir o estado inicial da conexão. Para obter mais informações, consulte Desligando um VXC para testes de failover.

  Nota

  Se você selecionar Shut Down (Desligar), o tráfego não fluirá por este serviço e ele se comportará como se estivesse inativo na rede da Megaport. A cobrança por este serviço permanecerá ativa e você ainda será cobrado por esta conexão.
- Preferred A-End VLAN (VLAN A-End preferida) – Especifique um ID de VLAN não utilizado para esta conexão. Este é o S-Tag, ou tag externa, associado ao Port que transporta de forma transparente as C-Tags internas para o ExpressRoute. Este ID de VLAN deve ser exclusivo neste Port e pode variar de 2 a 4090. Se você especificar um ID de VLAN que já esteja em uso, a Megaport atribuirá o próximo valor disponível mais próximo. Se você não especificar um valor, a Megaport atribuirá um.

  Importante

  A Megaport entrega serviços ExpressRoute para portas da Microsoft usando Q-in-Q. Para dispositivos de rede que não suportam Q-in-Q, você pode remover a marcação (untag) da VLAN do A-End. O untag remove a tag VLAN da conexão externa (S-Tag) e entrega as três tags internas (C-Tags) nativamente como VLANs 802.1Q. Esteja ciente de que usar uma VLAN untagged limita esse VXC a um Port. Como você não pode implantar nenhum outro VXC no Port, como um VXC ExpressRoute secundário, não recomendamos essa solução alternativa como uma solução de longo prazo. Você deve usar VLANs untagged se estiver criando uma conexão MACsec.
- Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

  Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

  Para mais informações, consulte Preços e termos contratuais do VXC e Cobrança de VXC, Megaport Internet e IX.
- Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
  Para adicionar uma tag:
  1. Clique em Add Tags (Adicionar tags).
  2. Clique em Add New Tag (Adicionar nova tag).
  3. Insira os detalhes nos campos:
    - Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
    - Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
  4. Clique em Save (Salvar).
  Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

  Aviso

  Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.
Clique em Next (Próximo).

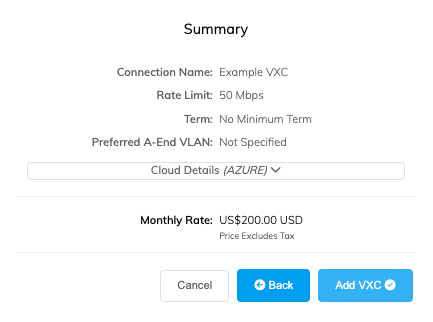

Clique em Add VXC (Adicionar VXC) na página Summary.
Clique em Review Order (Revisar pedido).

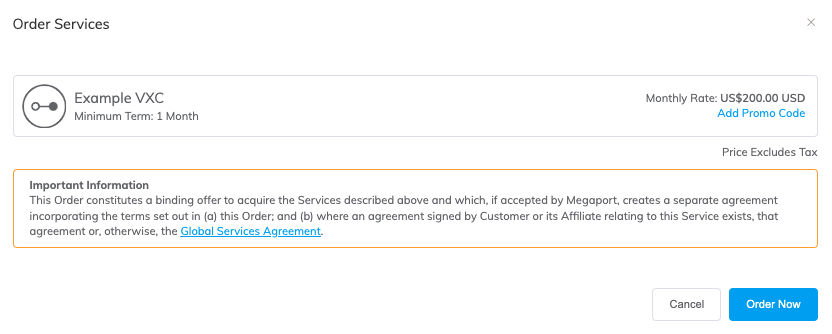

Clique em Order Now (Solicitar agora).

Você criou uma única conexão de Camada 2 para sua infraestrutura do Azure.

Redundância

Você pode obter redundância para a parte de conectividade desta solução geral estabelecendo VXCs adicionais para o ambiente do Azure. Se os VXCs forem implementados em Ports separados, você pode alcançar redundância física adicional.

Criar um segundo VXC para sua infraestrutura do Azure (junto com a sessão BGP associada) qualificará a configuração para o SLA da Microsoft Azure. Ao colar sua Microsoft Azure Service Key no campo apropriado, escolha o local de on-ramp Secundária (o local de on-ramp Primária ficará esmaecido e indisponível). Siga o processo acima a partir da Etapa 5 para concluir o segundo VXC.

Neste ponto, você terá criado a segunda conexão de Camada 2 do seu Port para sua infraestrutura do Azure e seu trabalho no Megaport Portal estará concluído.

Para concluir o processo de conectividade, faça login no portal do Azure e insira o número de AS, o ID da VLAN e as sub-redes IP Primária e Secundária para as conexões BGP Primária e Secundária com sua infraestrutura do Azure.

Nota

O Microsoft Azure exige que você use BGP para conectar seu ambiente on-premises à sua infraestrutura do Azure. Para obter mais informações sobre como configurar o Microsoft Peering e o Private Peering no seu console do Azure, consulte a Microsoft documentation.

Informações básicas

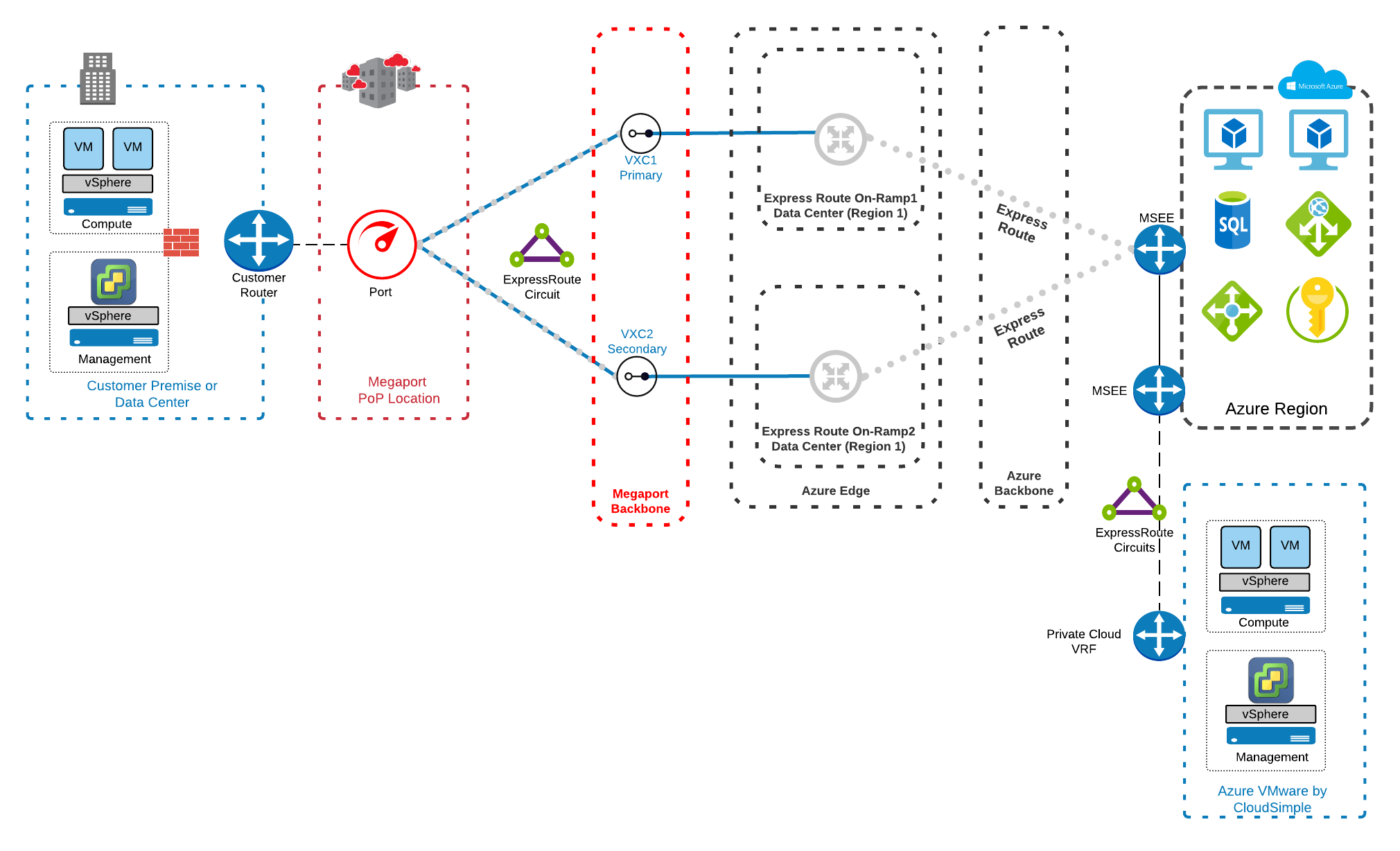

Como é a arquitetura?

O Azure simplificou o modelo de conectividade usando o Azure ExpressRoute para alcançar o VMware Cloud pela CloudSimple. Usando a Megaport como seu provedor de Network-as-a-Service, você pode implementar o ExpressRoute de forma transparente para consumo pelo VMware a partir da sua infraestrutura de data center on-premises. Esta imagem mostra os componentes associados a um ambiente on-premises conectando-se a um Port para alcançar o VMware Cloud no Azure.

Quais são os benefícios para uma empresa que usa VMware Cloud?

O VMware Cloud oferece diversos benefícios, incluindo a possibilidade de adotar uma abordagem gradual e de baixo risco para adoção de cloud. Você pode ampliar uma infraestrutura on-premises existente com recursos de cloud para fins de crescimento. Essa ampliação reduz a necessidade de novos gastos de capital com equipamentos e permite aumentar ou diminuir cargas de trabalho na cloud. Se você estiver considerando uma migração completa para a cloud no futuro, poderá aproveitar totalmente os equipamentos e a infraestrutura existentes enquanto ainda estiverem em um estado produtivo e utilizável.

Esta solução também pode ser incorporada a um plano geral de recuperação de desastres, usando a cloud como implantação Primária e a infraestrutura on-premises como backup. Você pode inverter os locais de implantação Primário e Backup para alinhar com seus requisitos de negócios. Para informações adicionais sobre os benefícios do VMware Cloud, consulte VMware Solution on Azure by CloudSimple – features, benefits, and use case scenarios.

Onde o VMware no Azure está disponível?

As regiões atuais do Azure VMware by CloudSimple podem ser encontradas neste FAQ.
