Configurando configurações avançadas de BGP

Este tópico descreve como gerenciar configurações avançadas do Border Gateway Protocol (BGP) no Megaport Cloud Router (MCR):

Uma opção para substituir o número de sistema autônomo (ASN) padrão.
Uma opção de prepend de ASN para definir prioridades de anúncio de rota.
O Multi-Exit Discriminator (MED)Multi-Exit Discriminator (MED) é um atributo de caminho do BGP que pode influenciar um vizinho BGP a escolher uma rota preferida quando o sistema autônomo (AS) anunciante é o mesmo para as rotas candidatas e há múltiplos pontos de entrada para esse AS. Uma métrica MED menor é preferida a uma maior.
identifica o VXC preferido usado para redirecionar o tráfego após uma falha de caminho.
O protocolo Bidirectional Forwarding Detection (BFD)A Detecção de Encaminhamento Bidirecional (BFD) é um protocolo de detecção de falhas de rede que detecta quaisquer falhas de caminho entre vizinhos BGP diretamente conectados. O BFD fornece tempos rápidos de detecção de falhas, o que facilita um tempo de reconvergência mais rápido para protocolos de roteamento dinâmico, como o BGP. É independente de mídia, protocolo de roteamento e dados.
detecta quaisquer falhas de caminho entre vizinhos BGP.

Substituindo o ASN do MCR

O ASNUm sistema autônomo (AS) é um conjunto de prefixos de roteamento do Protocolo de Internet (IP) conectados sob o controle de um ou mais operadores de rede em nome de uma única entidade ou domínio administrativo. ASN refere-se ao número de sistema autônomo e é um ID numérico exclusivo atribuído a cada AS para uso no roteamento BGP.
padrão atribuído ao MCR é 133937. Para a maioria das configurações, o ASN padrão é apropriado. Opcionalmente, você pode especificar outro ASN local para substituir o ASN padrão por peer.

Importante

Os provedores de cloud podem ter restrições quanto ao valor do ASN. Consulte a documentação do seu provedor de cloud antes de substituir o valor padrão.

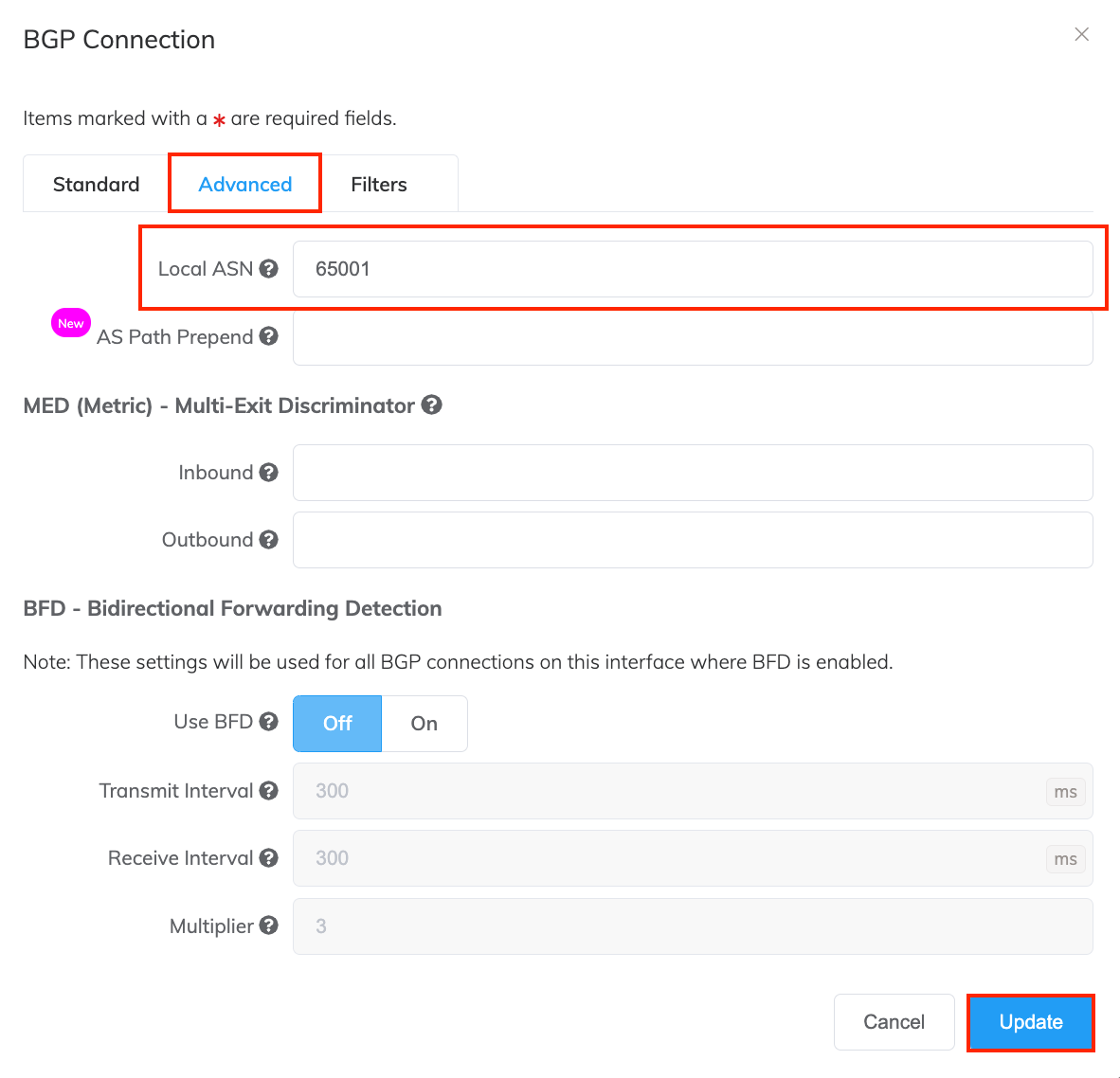

Para substituir o ASN do MCR

Selecione o VXC e selecione A End ou B End.
Ao lado da conexão BGP, clique em Edit (Editar).
Selecione a guia Advanced (Avançado).
No campo Local ASN (ASN local), insira um ASN público ou privado (por exemplo, insira um número de 64512 a 65534).

O intervalo de ASN é de 2 a 4294967294, mas os seguintes ASNs não estão disponíveis:
- 8074, 8075, 12076, 65515 - 65520 (reservados no Azure)
- 23456, 64496-64511, 65535 - 65551 (reservados pela Autoridade de Números Atribuídos na Internet (IANA))
Clique em Update (Atualizar).

Definindo a prioridade de anúncio de rota com prepend de ASN

O comprimento do caminho do ASN determina a prioridade de anúncio de rota para caminhos BGP de saída. A rota com o caminho AS mais curto tem a maior preferência e vence em relação a anúncios de caminhos mais longos. Comprimentos de caminho maiores têm prioridade mais baixa. O prepend do caminho AS aumenta o comprimento do caminho para reduzir a prioridade do caminho.

Definir um valor de prepend de ASN é opcional.

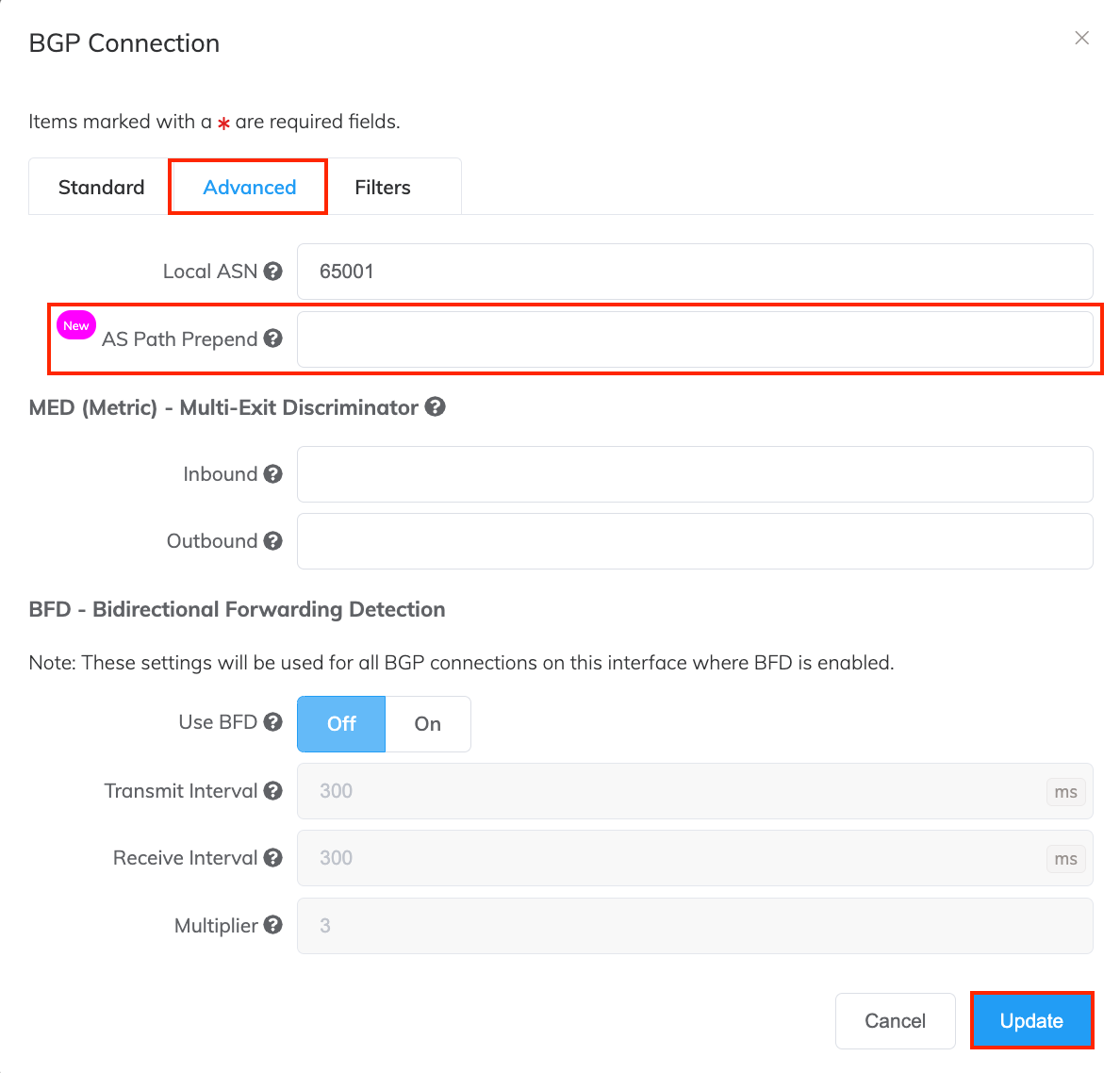

Para definir a prioridade de anúncio de caminho em uma conexão BGP existente

Selecione o VXC e selecione A End ou B End.
Ao lado da conexão BGP, clique em Edit (Editar).
Selecione a guia Advanced (Avançado).
No campo AS Path Prepend (Prepend do caminho AS), insira o número de vezes adicionais para adicionar o ASN local ao caminho BGP. Insira inteiro(s) no intervalo de 1 a 10. Por exemplo, 2 faz o prepend do ASN ao caminho AS existente duas vezes, criando um comprimento de caminho AS de 3. Números maiores reduzem a prioridade do caminho.
Clique em Update (Atualizar).

Para definir a prioridade de anúncio de caminho em uma nova conexão BGP

Adicione uma nova conexão BGP.
Selecione a guia Advanced (Avançado).
No campo AS Path Prepend (Prepend do caminho AS), insira o número de vezes adicionais para adicionar o ASN local ao caminho BGP. Insira inteiro(s) no intervalo de 1 a 10. Por exemplo, 2 faz o prepend do ASN ao caminho AS existente duas vezes, criando um comprimento de caminho AS de 3. Números maiores reduzem a prioridade do caminho.
Clique em Add (Adicionar).

Habilitando o protocolo BFD

O BGP compartilha informações de alcançabilidade de rede com sistemas BGP adjacentes, que são chamados de vizinhos ou peers. O protocolo BFD detecta falhas de caminho entre vizinhos BGP conectados diretamente, permitindo um tempo de reconvergência de roteamento BGP mais rápido.

Habilitar o BFD em uma conexão VXC fornece detecção rápida de falhas de link e failover ao se conectar a serviços que suportam BFD no vizinho remoto. Depois que o BFD é habilitado, uma relação de vizinhança BGP pode ser encerrada rapidamente após notificações do BFD, alternando para outro vizinho BGP. As configurações de BFD se aplicam a todas as conexões BGP na interface.

O protocolo BFD é executado independentemente do BGP. Quando o BFD está habilitado, o failover é mais rápido porque ocorre antes que o intervalo do temporizador BGP expire. A configuração padrão para o temporizador BGP é 3 falhas de janela keep-alive de 60 segundos cada. Quando não estiver habilitado, o failover somente ocorrerá após o intervalo do temporizador BGP expirar.

As configurações padrão do BFD não podem ser alteradas. Essas configurações são definidas quando você habilita o BFD:

Intervalo de transmissãoO menor intervalo de tempo em que o vizinho BGP transmite pacotes BFD de detecção de vivacidade ao vizinho BGP.
: 300 milissegundos
Intervalo de recebimentoO intervalo mínimo no qual o vizinho BGP envia pacotes BFD de detecção de vivacidade para a interface.
: 300 milissegundos
MultiplicadorO número mínimo de pacotes BFD que podem ser perdidos antes que a sessão BGP seja considerada down.
: 3

Importante

Para evitar alta utilização de CPU, antes de habilitar o BFD, desabilite o envio de mensagens ICMP Redirect inserindo o comando no ip redirect.

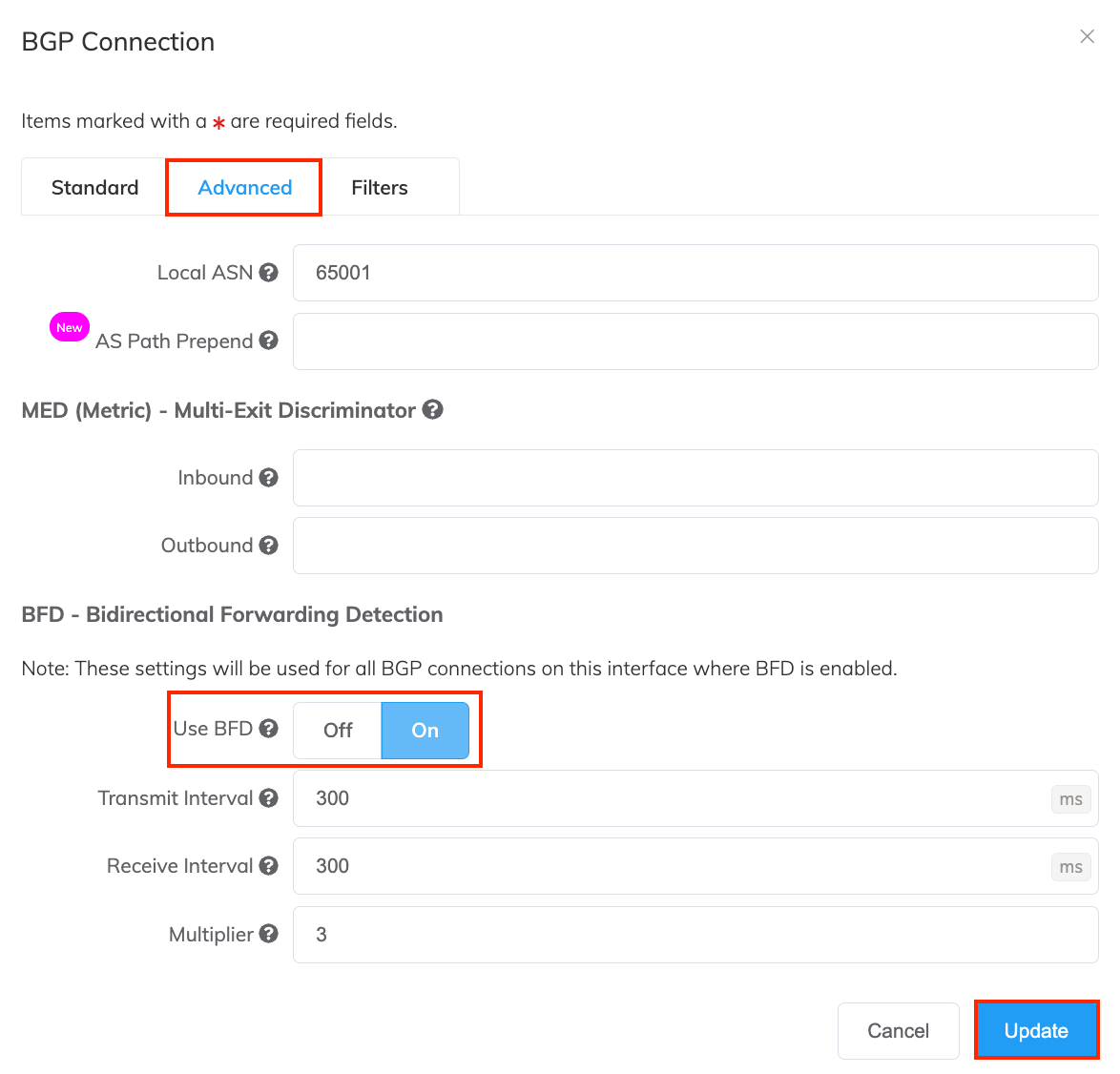

Para habilitar o BFD

Selecione o VXC e selecione A End ou B End.
Ao lado da conexão BGP, clique em Edit (Editar).
Selecione a guia Advanced (Avançado).
Ao lado do campo Use BFD (Usar BFD), clique em On (Ativado).
Clique em Update (Atualizar).

Importante

Você também deve habilitar o BFD no vizinho BGP.

Valores padrão de BFD por provedor de serviço de cloud

AWS Direct Connect – O BFD é suportado nativamente pelas conexões AWS Direct Connect. O BFD assíncrono é habilitado automaticamente para interfaces virtuais do AWS Direct Connect no lado do CSP. No entanto, você deve habilitar o BFD nos MCR VXCs para o AWS Direct Connect para a sua conexão.

Por padrão, o intervalo mínimo de detecção de vivacidade do BFD da AWS é 300 milissegundos e o multiplicador é 3 pacotes.

Nota

Confirme o suporte para outros vizinhos com seu CSP, bem como valores padrão específicos.
Azure ExpressRoute – O BFD é suportado nativamente pelo Azure ExpressRoute no peering privado. O BFD é configurado por padrão em todas as interfaces de peering privado do ExpressRoute recém-criadas nos MSEEs. No entanto, você deve configurar MCR VXCs para o peering privado do Azure ExpressRoute para que o BFD seja habilitado para a sua conexão. Entre peers BFD, o peer mais lento determina a taxa de transmissão.
Microsoft Enterprise Edge (MSEE) ExpressRoute routers – Os intervalos de transmissão e recebimento do BFD são definidos como 300 milissegundos.
Google Cloud Services – No final de 2021, o Google Cloud Partner Interconnect anunciou suporte a recursos aprimorados com o serviço Interconnect. Os novos recursos estão incluídos no Dataplane V2. O BFD é um dos recursos agora disponíveis na V2. O BFD não era suportado antes do lançamento da V2.

O Google está no processo de migração da V1 para a V2 com data estimada de conclusão em setembro de 2022. Para dar suporte aos novos recursos, incluindo BFD, a Interconnect Location (Google Edge) e a região onde o Interconnect se conecta ao Google Cloud Router devem ter a V2 habilitada. Para mais informações sobre como confirmar sua versão do Dataplane, consulte Bidirectional Forwarding Detection (BFD) for Cloud Router.

Importante

Antes de habilitar o BFD no MCR após 11 de maio de 2022, você precisa validar que o Megaport VXC/Google VLAN Attachment com seu serviço Partner Interconnect tem a V2 habilitada. Para mais informações sobre como validar sua versão do Dataplane, consulte Bidirectional Forwarding Detection (BFD) for Cloud Router. Se a V2 não estiver habilitada, você precisa abrir um chamado de suporte do Google para habilitá-la. Em alguns casos, a V2 pode não estar disponível. Se o seu VLAN attachment não usar o Dataplane V2, não habilite o BFD.

MCR opera automaticamente no modo BFD single-hop para VXCs criados após 11 de maio de 2022. VXCs criados no MCR antes de 11 de maio de 2022 usam BFD multihop e não são compatíveis com BFD. Você precisa reorder quaisquer VXCs criados no MCR para o Google antes de 11 de maio de 2022 antes de poder habilitar o BFD.

Configurando uma rota preferida

Um Multi-Exit Discriminator (MED) é um atributo de caminho do BGP que pode influenciar um BGP vizinho a escolher uma rota preferida quando o sistema autônomo (AS) que anuncia é o mesmo para rotas candidatas e existem múltiplos pontos de entrada para esse AS. Uma métrica MED menor é preferida em relação a uma métrica maior. Você pode usar o atributo MED para alternar o tráfego entre dois VXCs e evitar o comportamento ECMP (equal-cost multipath).

Outros atributos BGP são considerados antes de considerar o atributo MED. O atributo MED desempata entre duas rotas quando o peso, a preferência local, o caminho AS e o tipo de origem são iguais. O ponto de saída com a métrica MED mais baixa é preferido.

Por exemplo, uma configuração que consiste em um dispositivo vizinho BGP, R3, com uma métrica MED de 20 e outro dispositivo vizinho, R2, com uma métrica MED de 10 fará com que o sistema autônomo (AS) 123 (do qual os dispositivos R2 e R3 são membros) prefira o caminho via R2 para alcançar o ASN4.

Adicionar ou alterar uma métrica MED não interrompe o serviço.

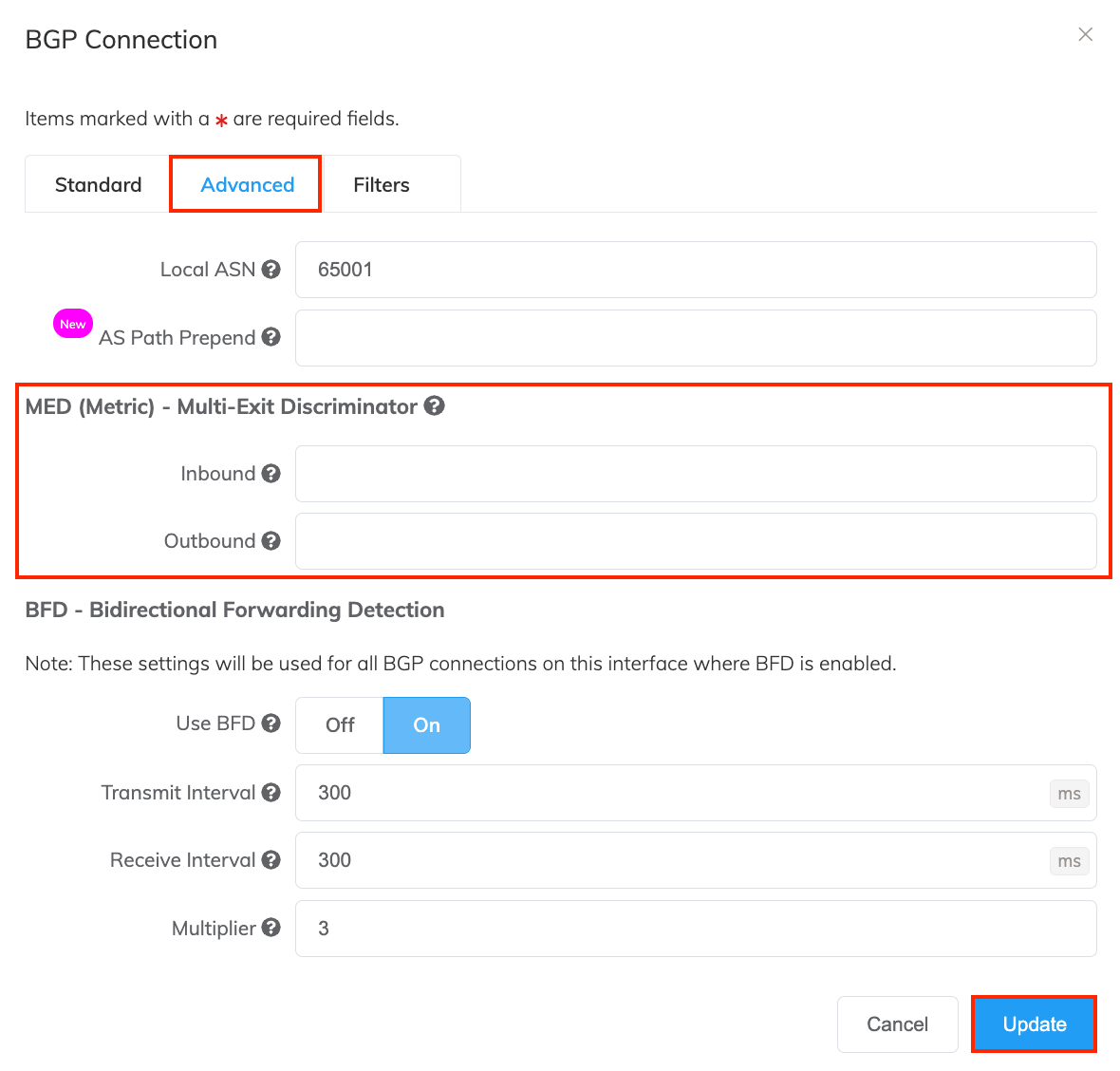

Para configurar o MED

Selecione o VXC e selecione A End ou B End.
Ao lado da conexão BGP, clique em Edit (Editar).
Selecione a guia Advanced (Avançado).
No campo Inbound (Entrada), especifique uma métrica MED inteira de 32 bits para aplicar a todas as rotas recebidas nesta conexão BGP. Deixe em branco para usar o valor recebido do vizinho BGP.
No campo Outbound (Saída), especifique uma métrica MED inteira de 32 bits para aplicar a todas as rotas transmitidas por esta conexão BGP.
Clique em Update (Atualizar).

Usando MED com o Google Cloud Platform

O egress do Cloud Router do Google Cloud Platform é determinado pela primeira condição que for atendida:

Todo o tráfego de egress é enviado para a rota com o menor comprimento de caminho AS.
Se as rotas tiverem o mesmo comprimento de caminho AS, todo o tráfego de egress é enviado para a rota com o menor valor de MED (a menor métrica de rota).
Se as rotas tiverem o mesmo comprimento de caminho AS e valores MED (as mesmas métricas de rota), o tráfego de egress é balanceado entre todas as rotas usando equal-cost multipath (ECMP).

Nota

Confirme o suporte para outros vizinhos com seu CSP, juntamente com quaisquer influências de métricas de roteamento específicas que possam ter prioridade mais alta do que o MED.
