Integrando Megaport com SAP no Azure

Você pode usar Megaport para implementar uma conexão ExpressRoute de Camada 2 entre sua infraestrutura local (on-premises) ou baseada em colocation e sua instância do SAP no Azure. Você também pode usar o ExpressRoute para se conectar a uma instância somente em cloud do SAP no Azure.

Antes de começar, verifique se você criou uma conexão física, ou Port. Depois de criar uma Port, você conectará um Virtual Cross Connect (VXC) da Port ao gateway virtual associado à infraestrutura Azure VNet. Um VXC é uma conexão Ethernet ponto a ponto entre um A-End (sua Port) e um B-End (neste caso, sua instância do SAP no Azure).

Se você não é cliente da Megaport, você pode criar uma Port de 10 Gbps, 100 Gbps ou superior em um de nossos data centers/Points of Presence globais. Se sua empresa não estiver localizada em um de nossos PoPs, você pode contratar um circuito de last mile até um dos sites para se conectar à Megaport. Entre em contato com Megaport para mais informações.

Nota

Se você precisar de uma Port em um local diferente para separar fisicamente esta solução de outro tráfego existente que esteja atravessando suas Ports, recomendamos criar uma nova antes de prosseguir.

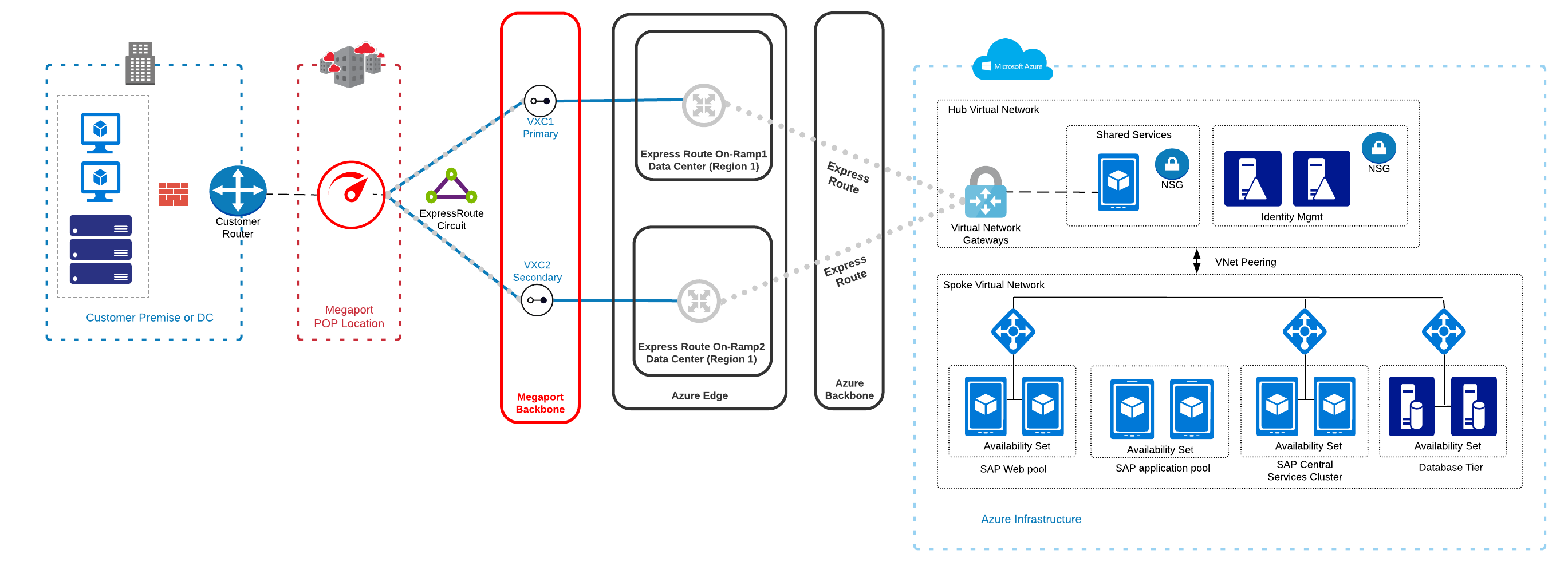

Esta imagem de alto nível mostra a conectividade da Megaport em uma solução SAP Netweaver no Azure:

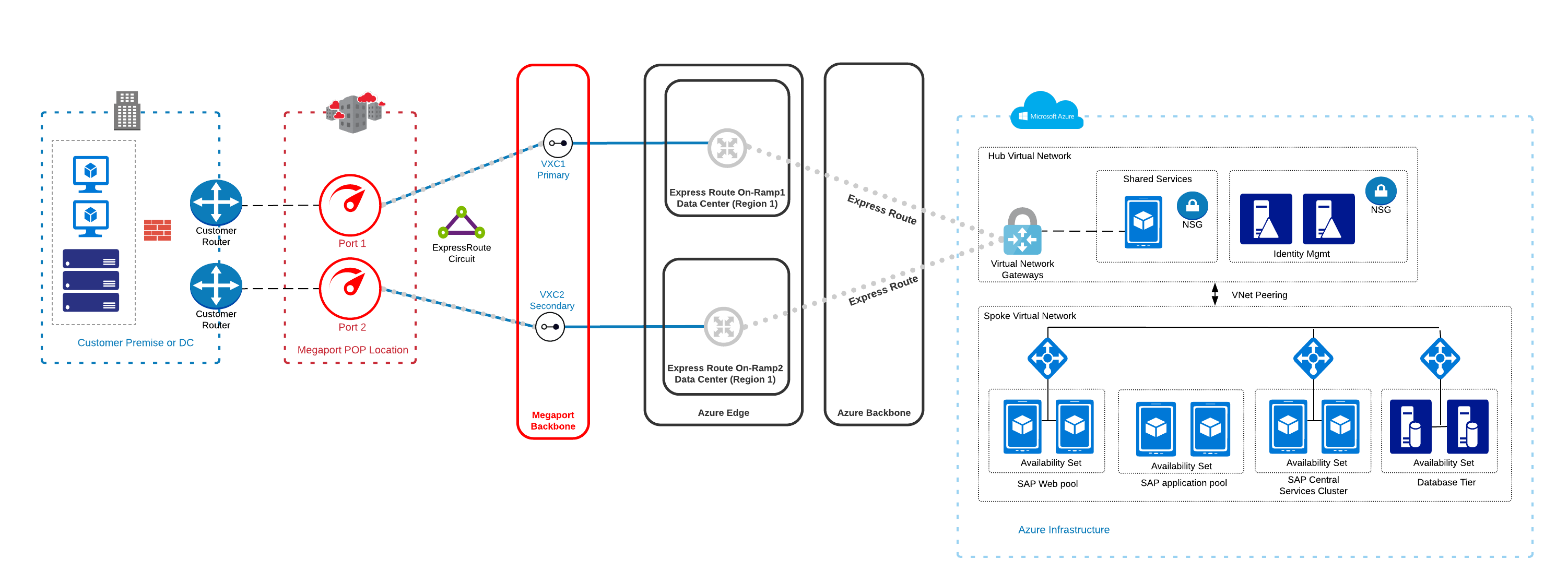

Você pode obter redundância para a parte de conectividade desta solução implantando VXCs adicionais no ambiente Azure. Esta imagem mostra como você pode obter redundância física adicional se os VXCs forem implementados em Ports separadas:

Pré-requisitos

Antes de começar, você deve ter o seguinte:

Uma Port – Se você ainda não criou uma Port, veja Criando uma Port. Você implantará uma conexão da Port para a instância do SAP no Azure usando um VXC.
Uma chave de serviço do ExpressRoute – Crie uma chave de serviço no seu portal do Azure seguindo as etapas da Azure documentation. Garanta que você escolha Megaport como Provider na janela Create ExpressRoute Circuit (Etapa 2 na documentação do Azure).

Para verificar a latência e o preço de conectar-se a uma determinada localização do Azure Partner, você pode usar o procedimento a seguir mas em vez de fornecer uma Microsoft Azure Service Key (Chave de serviço do Microsoft Azure), clique em View all Azure Partner locations (Visualizar todas as localizações do Azure Partner). Você pode prosseguir para a página Detalhes da Conexão sem uma chave de serviço e revisar o preço da porta selecionada. Para fazer um pedido de uma conexão com o Microsoft Azure, é necessário fornecer uma chave de serviço.

Para integrar Megaport com SAP no Azure

No Megaport Portal, acesse a página Services (Serviços) e selecione a Port que deseja usar.

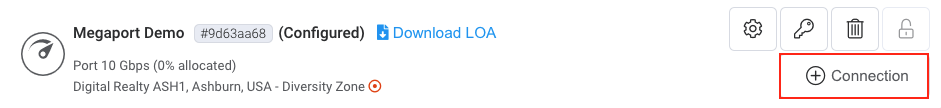

Adicione uma conexão Azure para a Port.

Se esta for a primeira conexão para a Port, clique no tile Microsoft Azure. O tile é um atalho para a página de configuração. Como alternativa, clique em +Connection (Adicionar conexão), clique em Cloud (Nuvem) e, em seguida, clique em Microsoft Azure (Microsoft Azure).

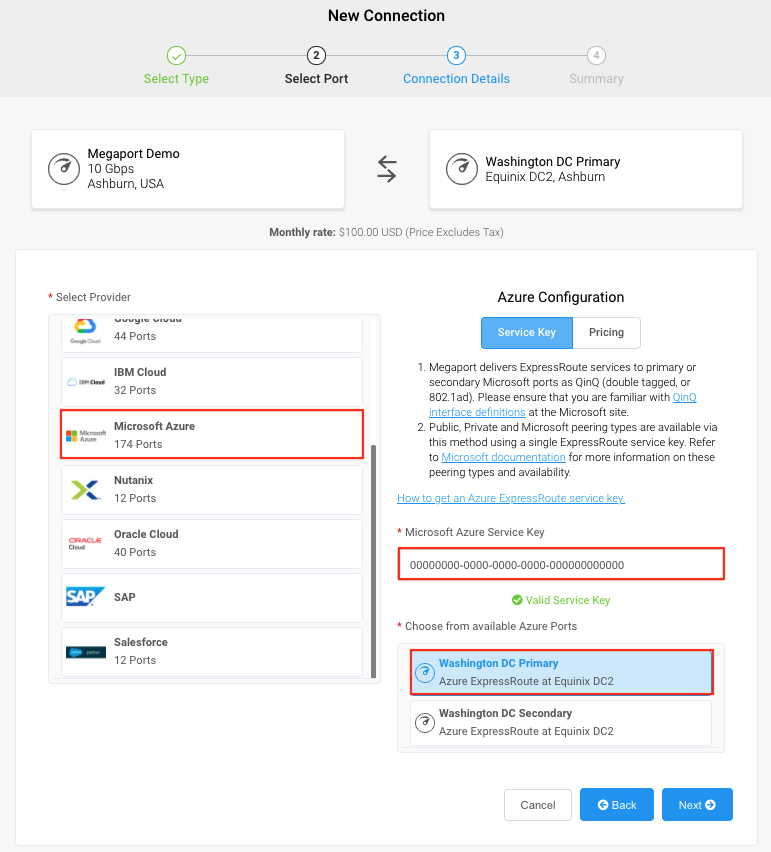

Adicione a chave de serviço do ExpressRoute no campo Microsoft Azure Service Key (Chave de serviço do Microsoft Azure).

O Portal verifica a chave e então exibe os on-ramps Primário e Secundário do Azure com base na região do ExpressRoute. Para mais informações sobre como adicionar uma conexão redundante, veja Redundância.
Escolha a opção Primário e clique em Next (Próximo).

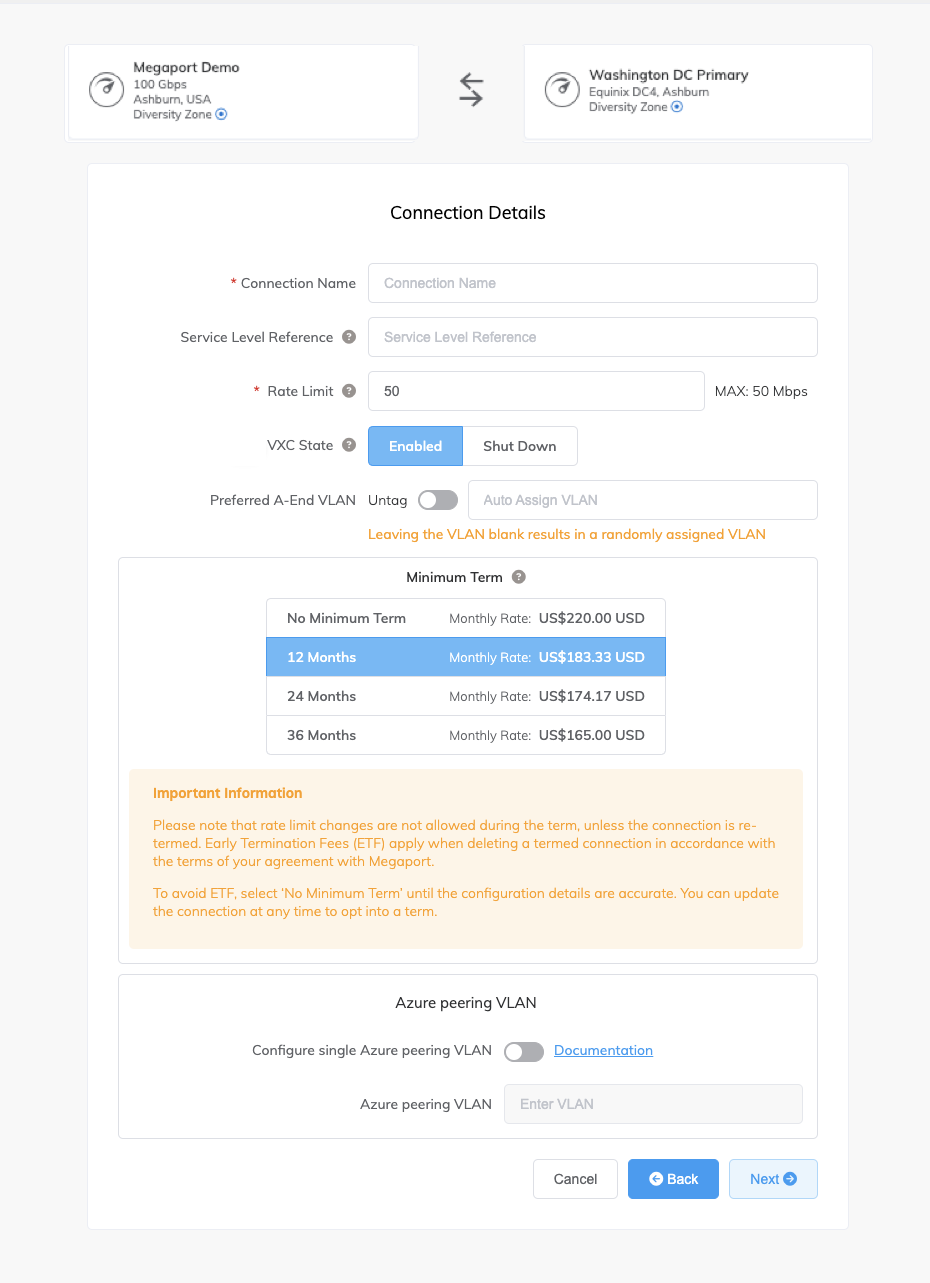

Especifique os detalhes da conexão:
- Connection Name (Nome da conexão) – O nome do seu VXC a ser exibido no Megaport Portal.
- Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.
- Rate Limit (Limite de velocidade) – A velocidade da sua conexão em Mbps. Esse valor será preenchido automaticamente com informações da chave de serviço.
- VXC State (Estado do VXC) – Selecione Enabled (Habilitado) ou Shut Down (Desligar) para definir o estado inicial da conexão. Para mais informações, veja Desligando um VXC para testes de failover.

  Nota

  Se você selecionar Shut Down (Desligar), o tráfego não passará por este serviço e ele se comportará como se estivesse inativo na rede da Megaport. A cobrança deste serviço permanecerá ativa e você ainda será cobrado por esta conexão.
- Preferred A-End VLAN (VLAN preferencial do A-End) – Especifique um ID de VLAN não utilizado para esta conexão. Esta é a S-Tag, ou tag externa, associada à Port que transporta de forma transparente as C-Tags internas para o ExpressRoute. Este ID de VLAN deve ser exclusivo nesta Port e pode variar de 2 a 4093. Se você especificar um ID de VLAN que já esteja em uso, o sistema exibirá o próximo número de VLAN disponível. O ID de VLAN deve ser exclusivo para prosseguir com o pedido. Se você não especificar um valor, a Megaport atribuirá um.

  Importante

  Megaport entrega serviços ExpressRoute para portas da Microsoft usando Q-in-Q. Para dispositivos de rede que não suportam Q-in-Q, você pode Untag (Remover tag) a VLAN do A-End. A remoção de tag (untagging) elimina a tag de VLAN da conexão externa (S-Tag) e entrega as três tags internas (C-Tags) nativamente como VLANs 802.1Q. Esteja ciente de que usar uma VLAN sem tag limita esse VXC a uma única Port. Como você não pode implantar outros VXCs na Port, como um VXC ExpressRoute secundário, não recomendamos essa solução alternativa como uma solução de longo prazo. Você deve usar VLANs sem tag se estiver criando uma conexão MACsec.
- Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

  Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

  Para mais informações, veja Preços e termos de contrato do VXC e Faturamento de VXC, Megaport Internet e IX.
- Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
  Para adicionar uma tag:
  1. Clique em Add Tags (Adicionar tags).
  2. Clique em Add New Tag (Adicionar nova tag).
  3. Insira os detalhes nos campos:
    - Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
    - Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
  4. Clique em Save (Salvar).
  Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

  Aviso

  Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.
Clique em Next (Próximo).

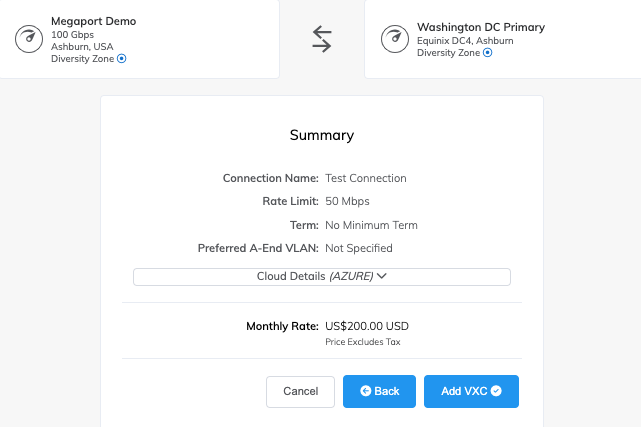

Revise os detalhes e clique em Add VXC (Adicionar VXC).
Clique em Review Order (Revisar pedido).

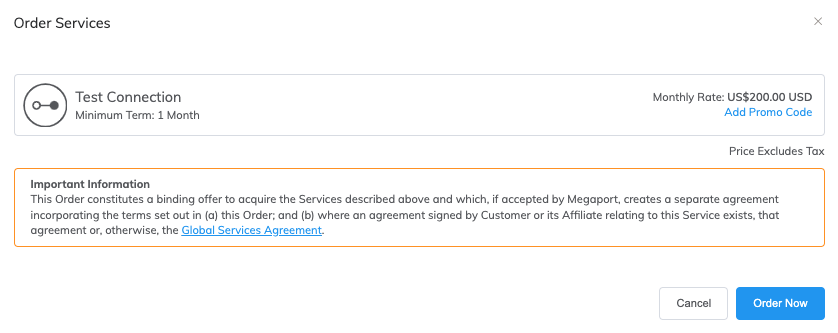

Revise o Global Services Agreement e clique em Order Now (Fazer pedido agora).

Você criou agora uma conexão de Camada 2 com sua infraestrutura do Azure.
Conecte o novo VXC à instância do SAP no Azure.

Faça login no seu portal do Microsoft Azure. Especifique o número AS, o ID da VLAN e as sub-redes IP Primária e Secundária para suas conexões BGP Primária e Secundária na sua infraestrutura do Azure.

Nota

O Microsoft Azure exige que você use BGP para conectar o seu ambiente on-premises à sua infraestrutura do Azure.

Para mais informações sobre como configurar Microsoft Peering e Private Peering no seu console do Azure, veja Create and modify peering for an ExpressRoute circuit.

Redundância

É necessária uma segunda conexão VXC com sua infraestrutura do Azure para que a configuração atenda ao availability SLA do Microsoft Azure. Quando você colar sua chave de serviço do Microsoft Azure no campo apropriado, escolha o local de on-ramp Secondary (o local de on-ramp Primary ficará cinza e indisponível).

Neste ponto, você terá criado a segunda conexão de Camada 2 da sua Megaport para a sua infraestrutura do Azure e seu trabalho no Megaport Portal estará concluído.

Informações de base

Planejamento para a implantação do SAP no Azure

Você pode executar aplicativos SAP em Azure Virtual Machines (VMs) e em instâncias bare metal, como no caso do SAP Hana on Azure (large instance). Aplicativos SAP em VMs oferecem implantação rápida de compute e storage, em contraste com o processo relativamente longo de aquisição e instalação de equipamentos para instalações on-premises. Isso pode ser on-premises, conectado a uma solução em cloud ou executado inteiramente como uma solução em cloud. Dividir o mesmo sistema SAP entre uma infraestrutura on-premises e de cloud não é suportado.

SAP em Azure Virtual Machines

Serviços SAP como NetWeaver, Business One e HANA podem ser executados em VMs, storage e rede do Azure. Para usar esses serviços com eficiência, é importante entender os tamanhos e as capacidades das VMs em termos de vCPU, memória e largura de banda de rede e storage associada. Você precisará de recursos adequados para garantir o desempenho dos aplicativos SAP que está usando.

As VMs são baseadas em Hyper-V Virtual Hard Drives (VHD) que podem executar vários sistemas operacionais como SOs convidados. Você pode encontrar detalhes sobre tamanhos de VMs para Linux e Windows no site da Microsoft.

Existem dois tipos de storage associados às VMs do Azure: não persistente (volátil) e persistente. O Microsoft Azure oferece camadas Standard e Premium Storage; a camada Premium Storage oferece melhor latência de I/O, melhor taxa de transferência (throughput) e menos variabilidade na latência de I/O. Para mais informações sobre Premium Storage, veja Azure Premium Storage, now generally available.

SAP HANA (large instance)

SAP HANA (large instance) é uma solução especial para grandes clientes corporativos que permite a implementação do SAP HANA em servidores bare metal dedicados a você. Essa solução remove quaisquer possíveis problemas de desempenho que possam estar associados a um ambiente compartilhado multi-tenant. Você tem opções que variam de 36 núcleos de CPU Intel com 768 GB de memória até 480 núcleos de CPU Intel com 24 TB de memória. Observe que os servidores bare metal são designados apenas para executar o SAP HANA, enquanto a camada intermediária do workload continuará a operar em VMs.

O isolamento dos recursos do cliente para a rede, o storage e os servidores é realizado por meio de tenants. A solução bare metal do SAP no Azure é certificada em Tailored Datacenter Integration (TDI).

Referências úteis

SAP Solutions on Azure – Como migrar, implementar, configurar e operar soluções SAP no Azure
SAP on Azure: Planning and Implementation Guide – Guias adicionais de planejamento e implementação para SAP NetWeaver em VMs do Azure
SAP Business One on Azure Virtual Machines – Como migrar, implementar, configurar e operar soluções SAP no Azure
What is SAP HANA on Azure (Large Instances)? – Mais informações sobre a solução de large instance
