Criando uma conexão com os serviços do Google Cloud para um MVE com Versa Secure SD-WAN

Você pode criar uma conexão de rede de um MVE com Versa Secure SD-WAN para o Google Cloud por meio do Partner Interconnect.

Ao se conectar ao Google Cloud Platform (GCP) por meio do Partner Interconnect com a Megaport, o Virtual Cross Connect (VXC) forma o componente de Camada 2 da conexão e o BGP de Camada 3 é estabelecido diretamente entre o cliente e o GCP.

Importante

Antes de começar, crie um MVE no Versa Director. Para mais informações, consulte Criando um MVE. O MVE precisa estar no estado ativo.

Há três partes para adicionar uma conexão do Google Cloud ao seu MVE e ao Versa Director.

1. Criar um anexo do Partner Interconnect no Google Cloud Console ou gcloud CLI. Copie a pairing key fornecida como parte da criação do anexo. Para detalhes adicionais, consulte a documentação do Google sobre Google Partner Interconnects.

2. No Megaport Portal, crie um VXC do seu MVE para se conectar ao seu anexo do Google Cloud.

3. No Versa Director, crie uma nova interface e adicione os detalhes da conexão com o Google Cloud.

Estas instruções percorrem a segunda e a terceira partes.

Nota

MVE para Versa Secure SD-WAN requer etapas de configuração tanto no Versa Director quanto no Megaport Portal para todas as conexões com a cloud.

Adicionando a conexão do Google Cloud no Megaport Portal

Para configurar a conexão com o Google Cloud Platform, você precisa criar a conexão no Megaport Portal.

Para implantar um VXC no GCP a partir do Megaport Portal

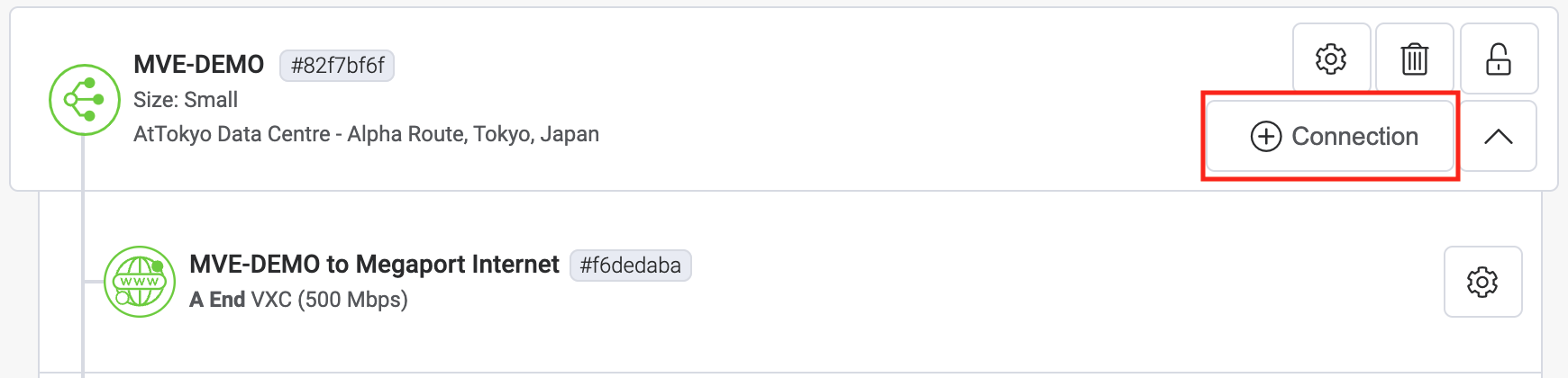

1. No Megaport Portal, clique em +Connection (Adicionar conexão) no MVE para criar seu VXC.


2. Clique no bloco Cloud.

3. Selecione Google como provedor.


4. Copie e cole a pairing key do Google Cloud Console no campo no painel direito.
   Os destinos do Google relevantes aparecem com base na região da sua conexão GCI Partner.

5. Selecione o local de destino para sua conexão e clique em Next (Próximo).

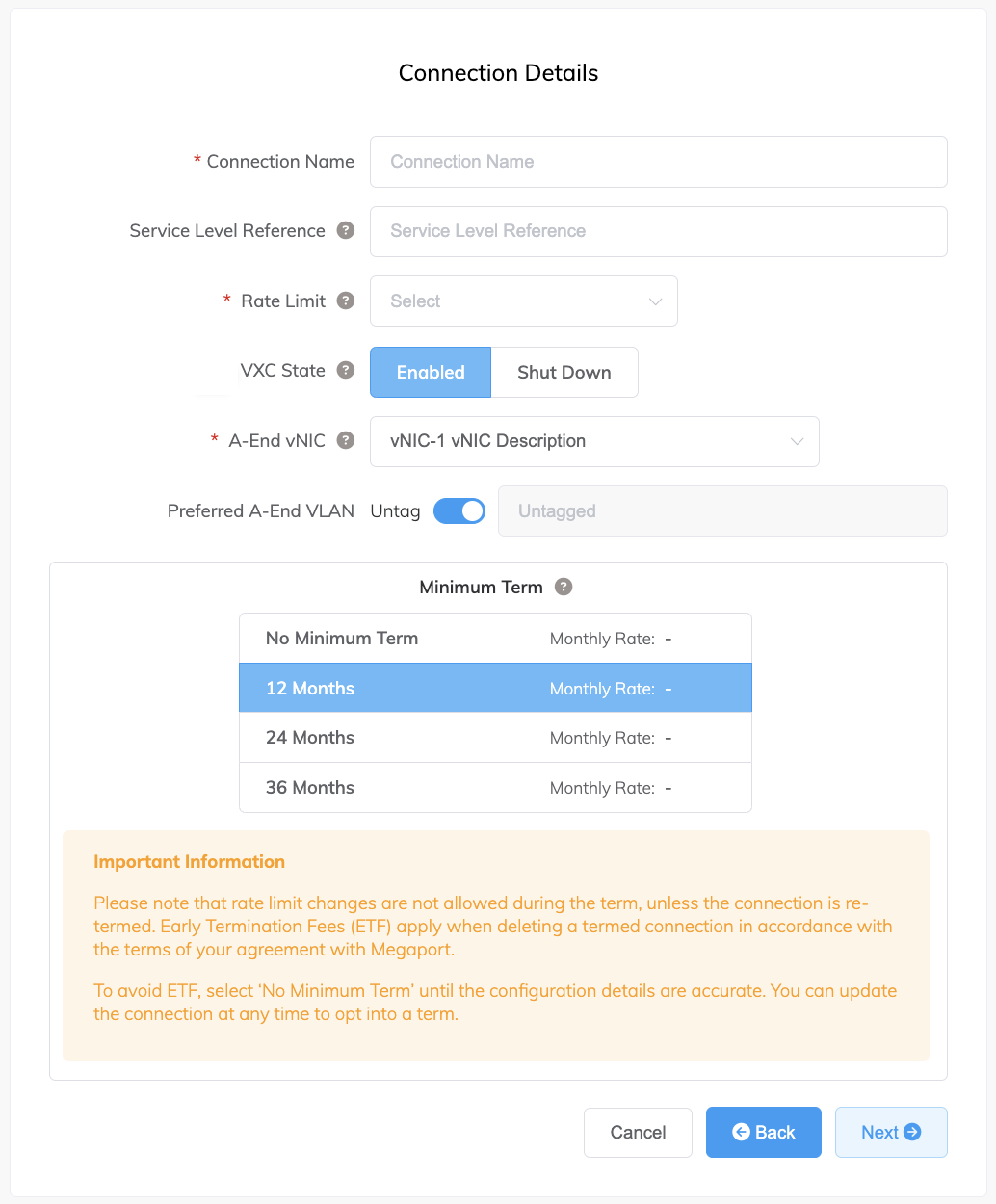

6. Especifique os detalhes da conexão:

   • Connection Name (Nome da conexão) – O nome do seu VXC a ser exibido no Megaport Portal.

   • Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.

   • Rate Limit (Limite de taxa) – A velocidade da sua conexão em Mbps. Insira a mesma taxa que você selecionou para a velocidade da porta do Google.

   • VXC State (Estado do VXC) – Selecione Enabled (Habilitado) ou Shut Down (Desligar) para definir o estado inicial da conexão. Para mais informações, consulte Desligando um VXC para testes de failover.

     Nota

     Se você selecionar Shut Down (Desligar), o tráfego não fluirá por este serviço e ele se comportará como se estivesse inativo na rede da Megaport. A cobrança por este serviço permanecerá ativa e você ainda será cobrado por esta conexão.

   • A-End vNIC (vNIC de A-End) – Selecione uma vNIC A-End na lista suspensa. Para mais informações sobre vNICs, consulte Criando um MVE no Megaport Portal.

   • Preferred A-End VLAN (VLAN A-End preferida) – A VLAN para esta conexão que você receberá por meio do MVE. Deve ser um ID de VLAN exclusivo neste MVE e pode variar de 2 a 4093. Se você especificar um ID de VLAN que já está em uso, o sistema exibirá o próximo número de VLAN disponível. O ID da VLAN deve ser exclusivo para prosseguir com o pedido. Se você não especificar um valor, a Megaport atribuirá um.

   • Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

     Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

     Para mais informações, consulte Preços e termos de contrato do VXC e Cobrança de VXC, Megaport Internet, e IX.

   • Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
     Para adicionar uma tag:

     1. Clique em Add Tags (Adicionar tags).
     2. Clique em Add New Tag (Adicionar nova tag).
     3. Insira os detalhes nos campos:
        • Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
        • Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
     4. Clique em Save (Salvar).

     Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

     Aviso

     Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.



7. Adicione o VXC ao seu pedido e conclua o processo de checkout.

8. Depois de implantar o VXC, volte para o seu anexo no Google Cloud Console e aceite o anexo.
   Você receberá seu endereço IP privado do Google para configurar o BGP.
   Certifique-se de pré-ativar o anexo ou marcá-lo como ativo após configurar o VXC. Caso contrário, você não conseguirá configurar o BGP com sua instância de SD-WAN.

Nota

O ASN do Google será sempre 16550.

Adicionando a conexão do Google Cloud ao Versa Director

Depois de criar a conexão do seu MVE para o Google Cloud e configurar a conexão no console do Google, você precisa configurá-la no Versa Director. Isso envolve configurar parâmetros de BGP, ASNs e VLANs.

Para adicionar a conexão do Google Cloud no Versa Director

1. Colete os detalhes da conexão no console do Google.
   Exiba os detalhes da conexão que você criou no Google Cloud para esta conexão. Observe os valores para Peer ASN (ASN do peer), Cloud Router BGP IP (IP BGP do Cloud Router) e BGP Peer IP (IP do peer BGP).


2. Colete os detalhes da conexão no Megaport Portal.
   Clique no ícone de engrenagem da conexão do Google do seu MVE e clique na visualização Detalhes. Observe o valor para A-End VLAN (VLAN A-End).
   Em seguida, você adicionará uma subinterface à sua instância MVE do Versa.

3. Faça login no Versa Director.

4. Selecione a guia Workflows (Fluxos de trabalho) na barra de menu superior.

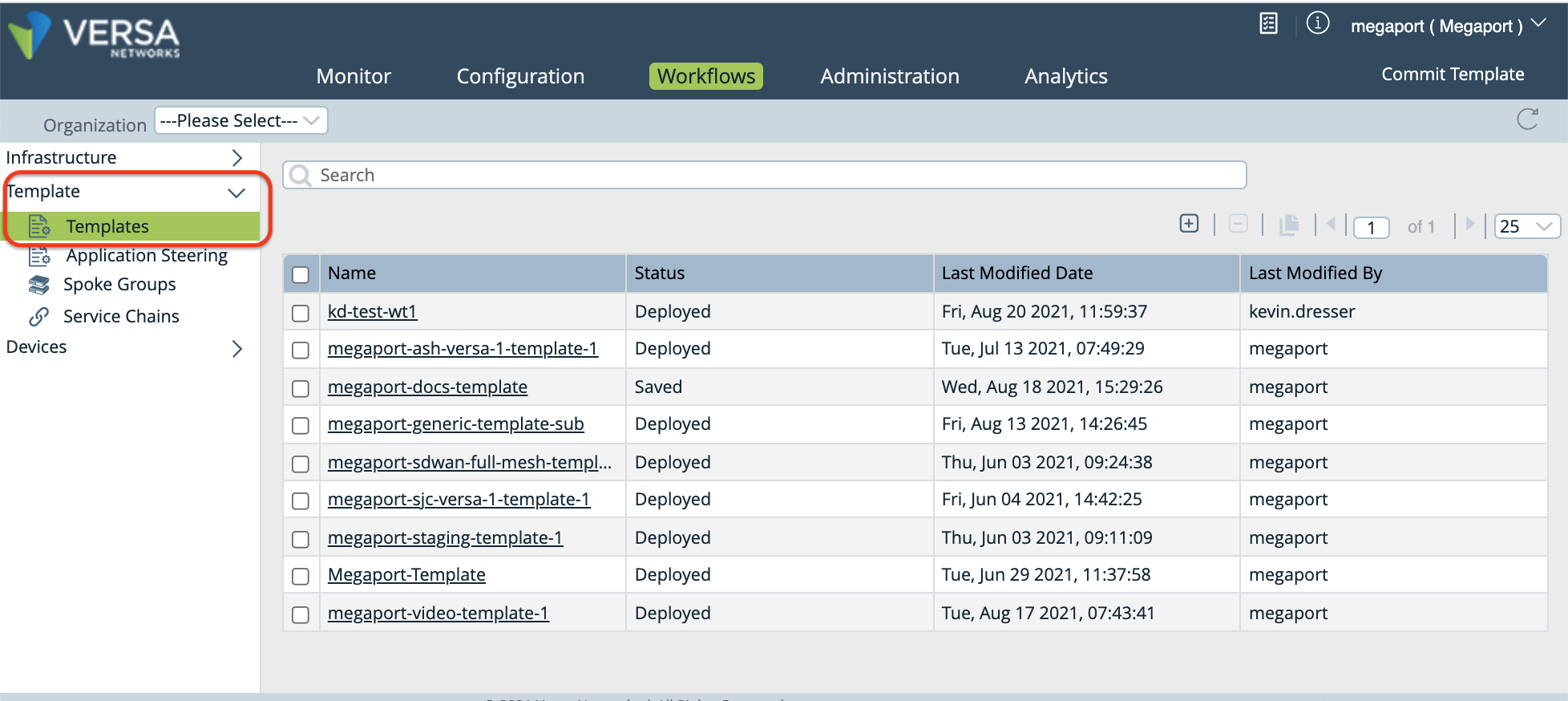

5. Selecione Template > Templates na barra de menu esquerda.

6. Selecione o template que você quer editar e, em seguida, selecione a guia Interfaces (Interfaces).

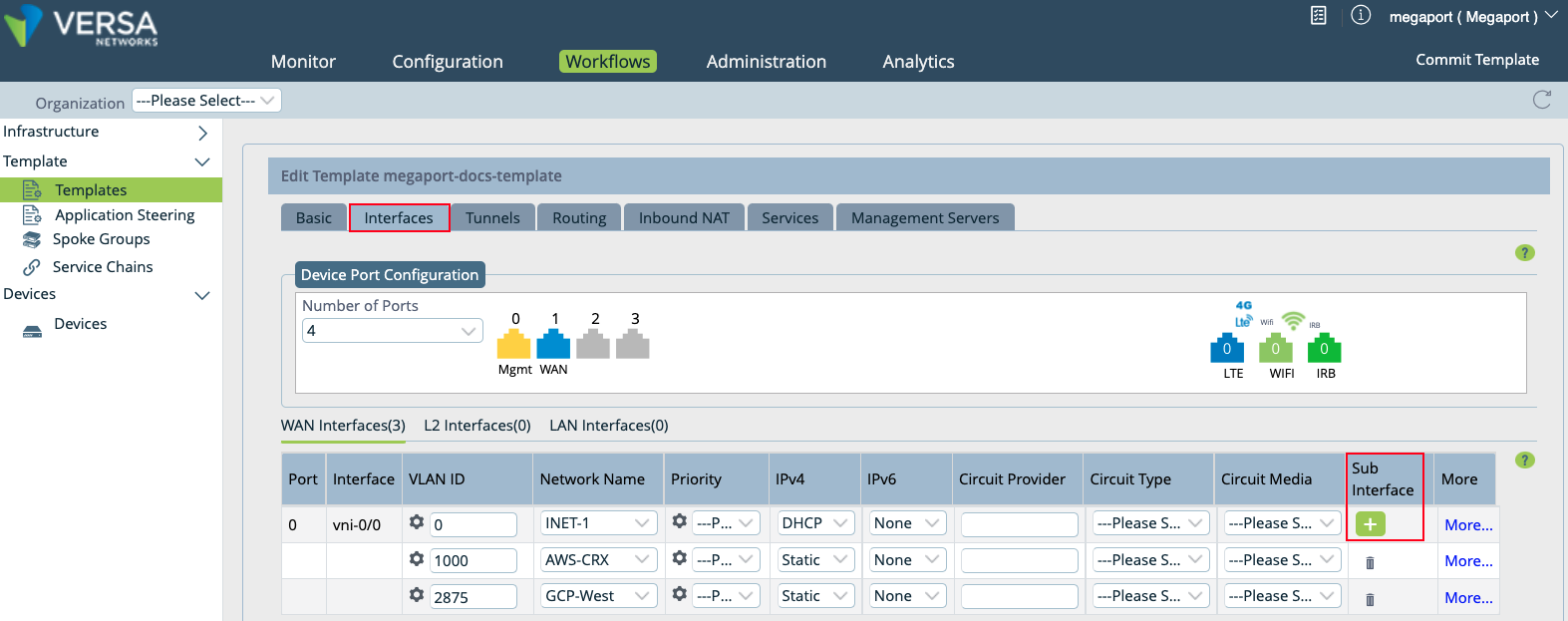

7. Em WAN Interfaces, clique em (Adicionar) para adicionar uma subinterface.

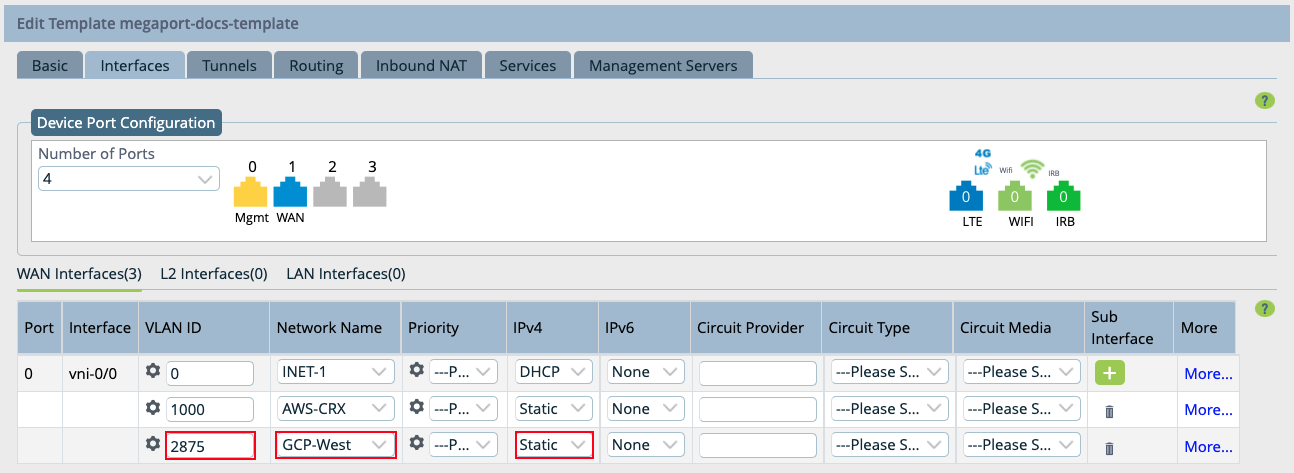

8. Forneça as seguintes informações:
   • VLAN ID (ID da VLAN) – Insira o valor de VLAN A-End para esta conexão do Google no Megaport Portal. Clique no ícone Detalhes da conexão no Portal para encontrar esse valor.
   • Network Name (Nome da rede) – Escolha +Create WAN Network (Criar rede WAN) na lista suspensa para abrir a janela Create WAN Network. Especifique um nome significativo para a rede, clique em OK e, em seguida, selecione a rede WAN que você criou. (Ou, se apropriado para o seu ambiente, selecione um nome de rede existente.)
   • IPv4 (IPv4) – Escolha Static (Estático) na lista suspensa para atribuir um endereço IP estático a esta subinterface.

     Concluímos a criação da interface. Em seguida, precisamos criar a sessão BGP.

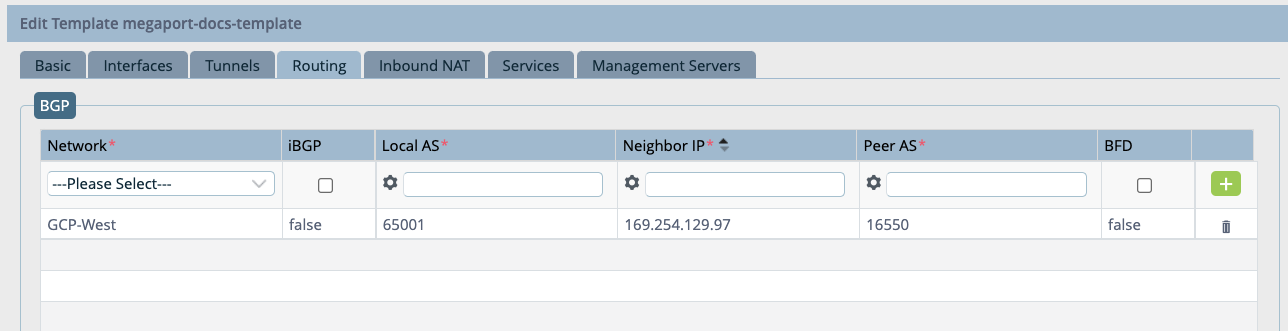

9. Selecione a guia Routing (Roteamento) para adicionar as informações de configuração de BGP.
10. Na seção BGP, escolha a rede criada anteriormente.
11. Insira os seguintes valores para sua conexão:
    • Local AS (AS local) – Este é o valor Peer ASN dos detalhes do anexo de VLAN no Google Cloud Console.
    • Neighbor IP (IP do vizinho) – Este é o endereço IP local do Google Cloud. Este valor está disponível nos detalhes do anexo de VLAN no Google Cloud Console. O endereço IP aparece no campo Cloud Router BGP IP.
    • Peer AS (AS do peer) – Este é o ASN do Google Cloud de 16550. Este é um valor fixo e aparece nos detalhes da conexão no console do Google.
    • Opcionalmente, habilite BFD (conforme apropriado para sua rede).
12. Clique em (Adicionar).

13. Clique em Recreate (Recriar).
    Uma tela aparece mostrando as diferenças na configuração. A versão mesclada automaticamente é recomendada e selecionada por padrão.
14. Clique em Deploy (Implantar).

Neste ponto, atualizamos o template atribuído ao grupo de dispositivos. Em seguida, vamos parametrizar variáveis para gerar informações de roteamento dinamicamente.

Para parametrizar as variáveis de configuração

1. Selecione a guia Configuration (Configuração) na barra de menu superior.

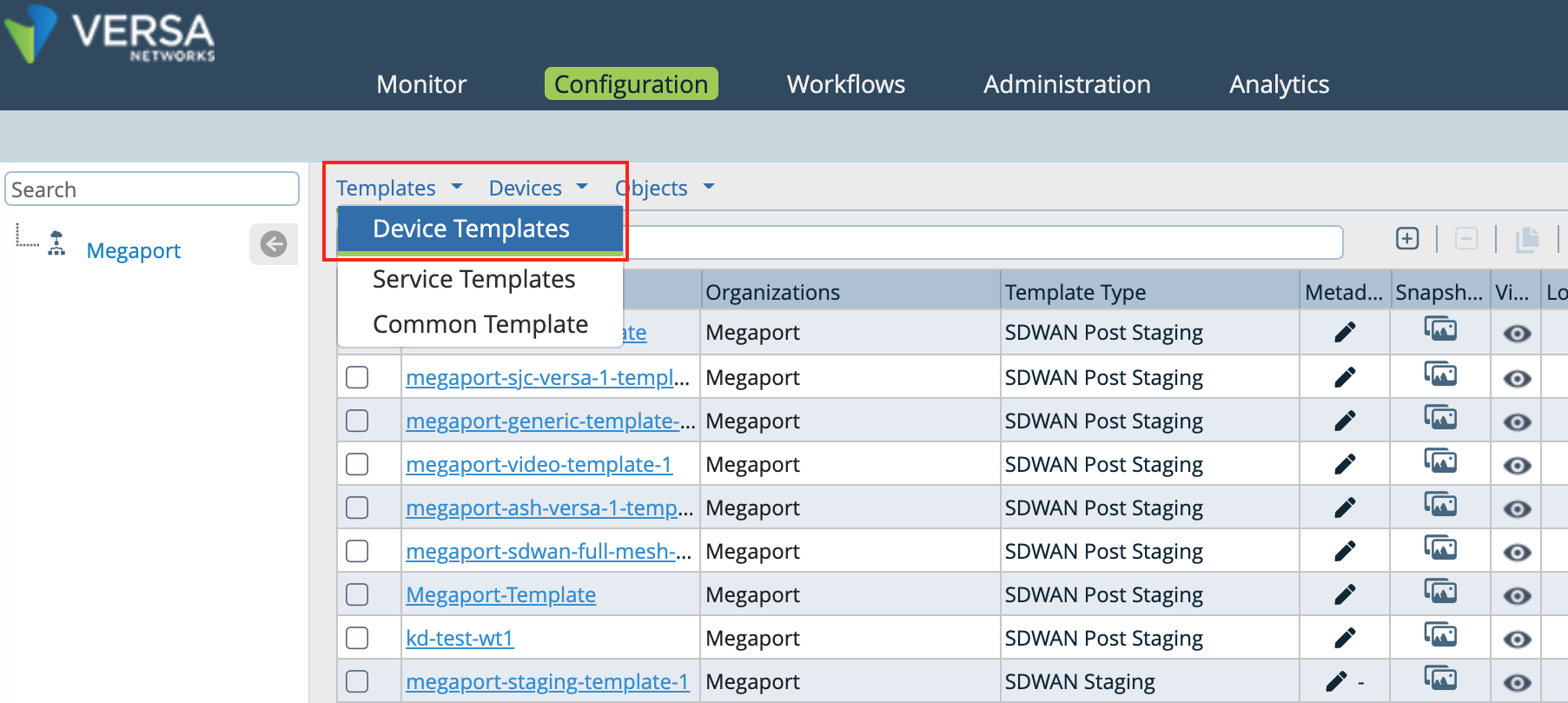

2. Selecione Templates > Device Templates na barra de menu horizontal.

3. Clique no template que você quer modificar.
   Por padrão, a coluna Interfaces aparece.

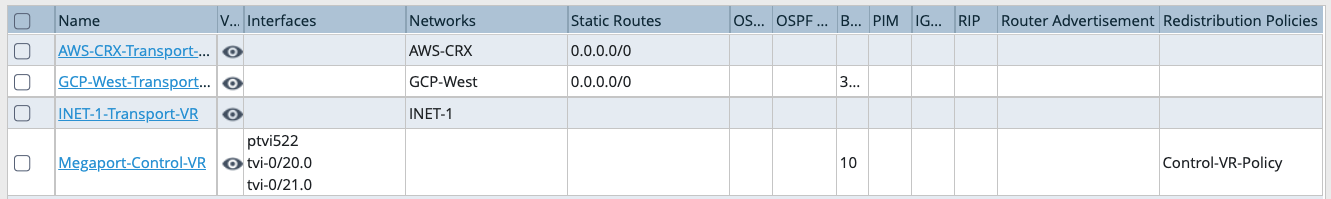

4. Na navegação lateral, selecione Virtual Routers e clique no link da rede da subinterface para abrir a janela Edit.

5. Na navegação lateral, selecione BGP e, em seguida, clique no Instance ID da sua rede.

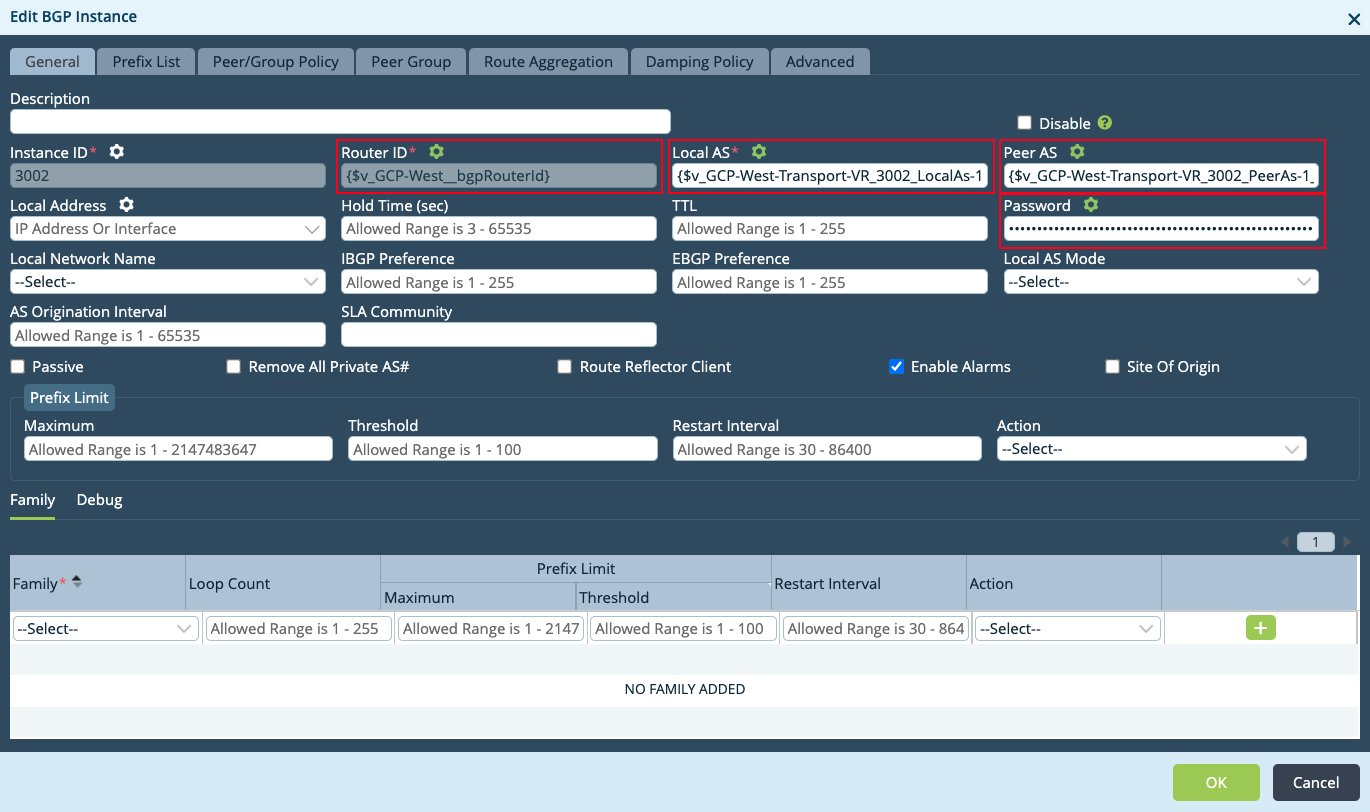

6. Na janela Edit BGP Instance, clique em (Parametrizar) ao lado de cada um dos seguintes campos: Router ID (ID do roteador), Local AS (AS local), Peer AS (AS do peer) e Password (Senha).

7. Clique em OK duas vezes para atualizar.

Em seguida, precisamos configurar o dispositivo e criar a sessão BGP.

Para atualizar as variáveis parametrizadas de um dispositivo

1. Selecione a guia Workflows (Fluxos de trabalho) na barra de menu superior.

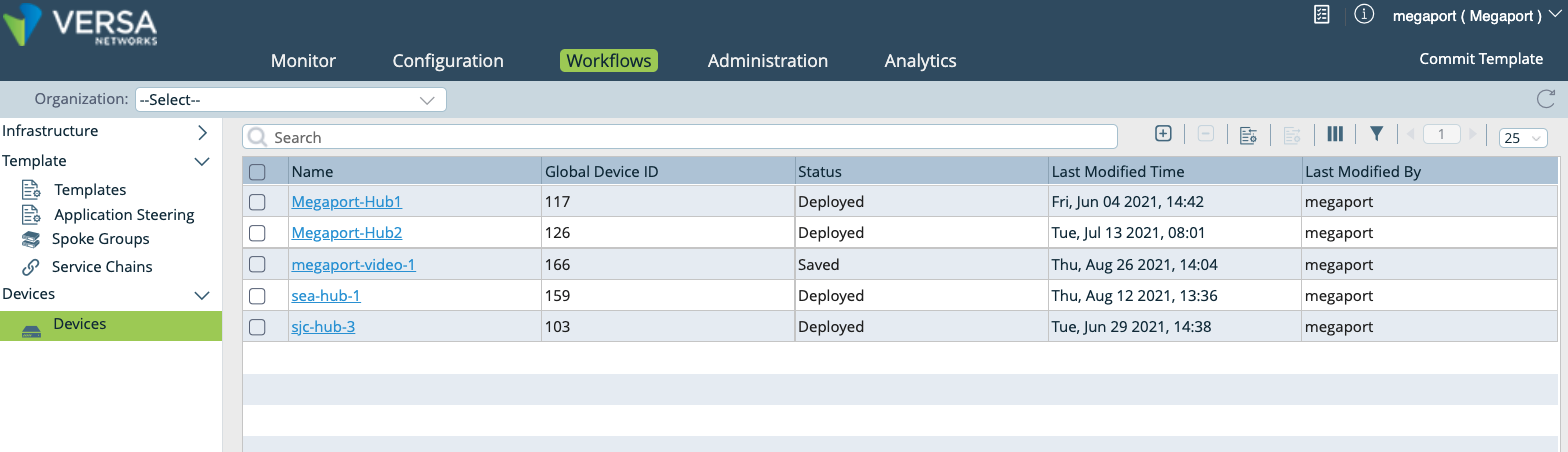

2. Selecione Devices > Devices na barra de menu horizontal.

3. Clique no dispositivo a ser modificado.

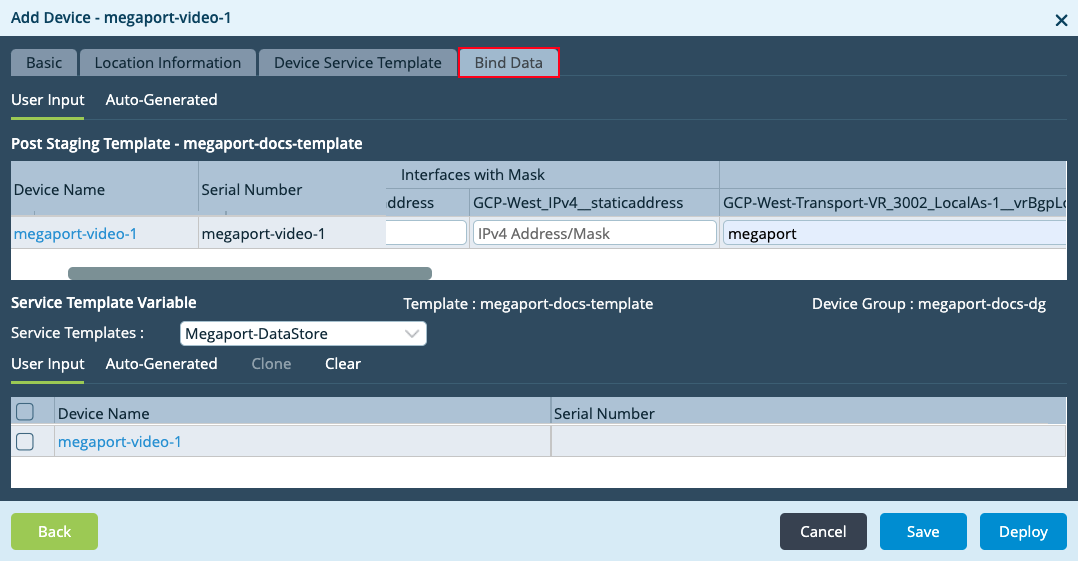

4. Selecione a guia Bind Data (Vincular dados).
   Todos os valores parametrizados são exibidos aqui.

5. Insira os seguintes valores para as variáveis:
   • Local AS number (Número do AS local) – O ASN do cliente no Megaport Portal.
   • MD5 password (Senha MD5) – A chave de autenticação BGP no Megaport Portal.
   • BGP Peer AS (AS do peer BGP) – 16550, o ASN do Google Cloud.
   • BGP Router ID (ID do roteador BGP) – O endereço IP do cliente (seu endereço IP local) nos detalhes do MVE.
   • Next Hop Address (Endereço do next hop) – O IP BGP do Cloud Router dos detalhes do anexo de VLAN no Google Cloud Console.
   • Interfaces with Mask (Interfaces com máscara) – O endereço IP estático da interface no lado da conexão da Megaport, incluindo o valor da máscara.
6. Clique em Deploy (Implantar) para criar a nova configuração para o dispositivo. Quando a nova configuração do dispositivo for concluída com sucesso, uma marca de seleção verde aparecerá na parte inferior da janela do Director.

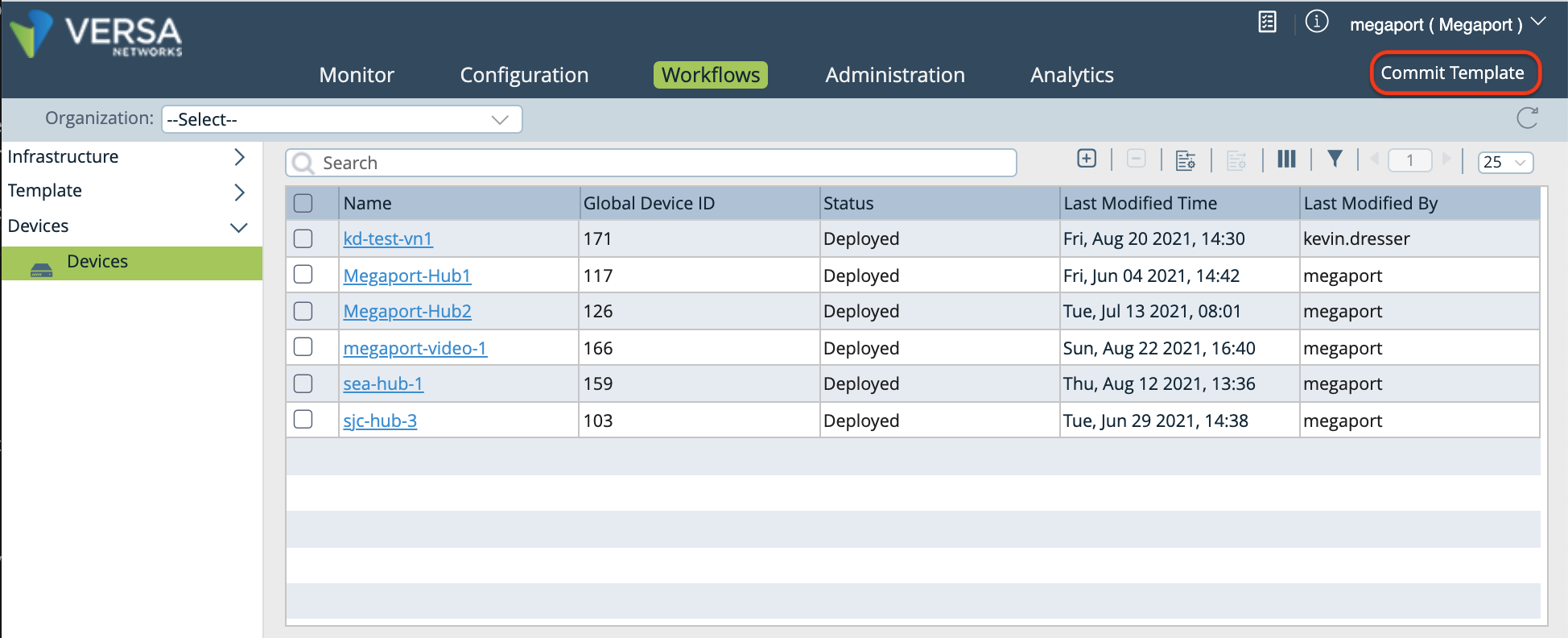

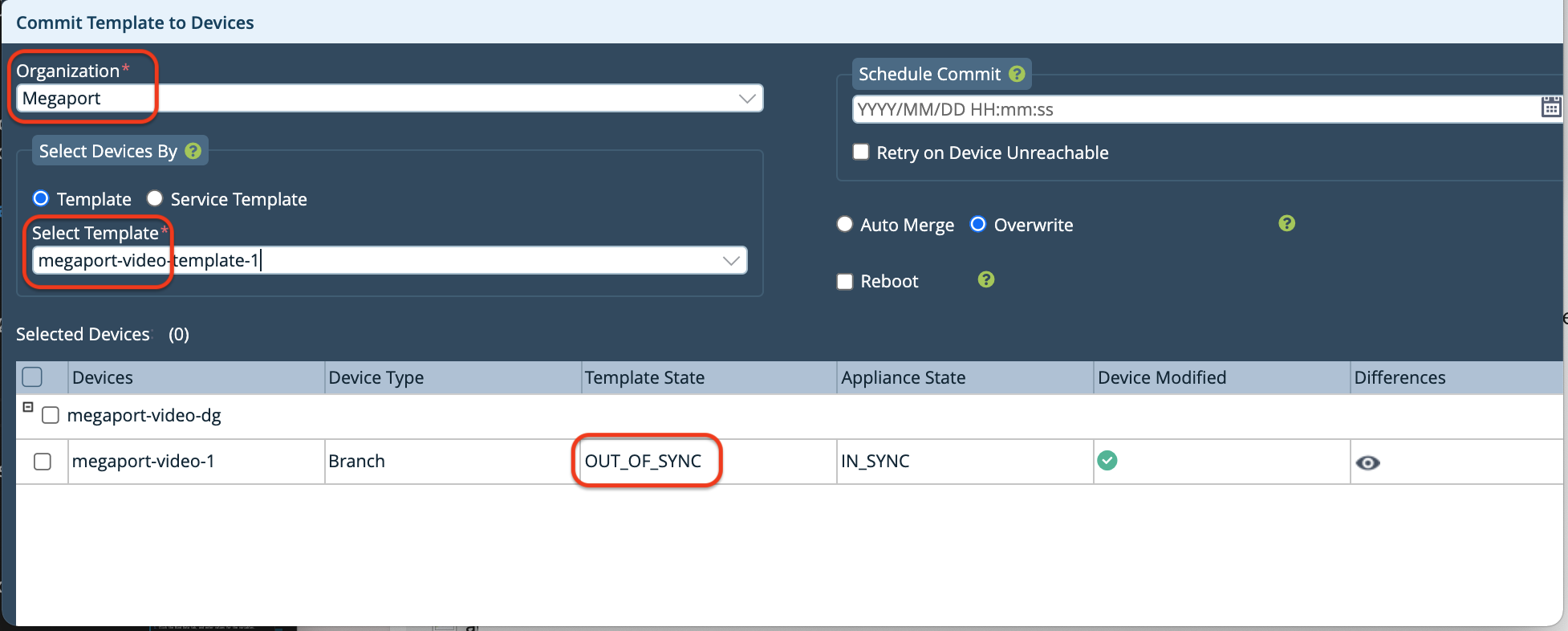

7. No canto superior direito da tela, sob seu nome de usuário, clique em Commit Template (Confirmar Template) para aplicar as alterações ao dispositivo.

8. Especifique os seguintes valores:
   • Organization (Organização) – Selecione sua organização na lista suspensa.
   • Select Template (Selecionar Template) – Selecione seu template para exibir seus dispositivos associados na tabela.
   • Differences (Diferenças) – Clique no ícone de olho na coluna Differences para visualizar a configuração a ser aplicada ao dispositivo.

9. Se estiver satisfeito com a configuração, clique em Commit to Device (Confirmar no dispositivo).
   Uma marca de seleção verde aparece no canto inferior direito da tela quando o envio é bem-sucedido. O estado do Template e o estado do Appliance agora estão IN_SYNC com o dispositivo.
10. Feche a janela.

Validando sua conexão do Google Cloud

Você pode revisar o status do dispositivo, incluindo o estado da conexão, na guia Monitor no Director.

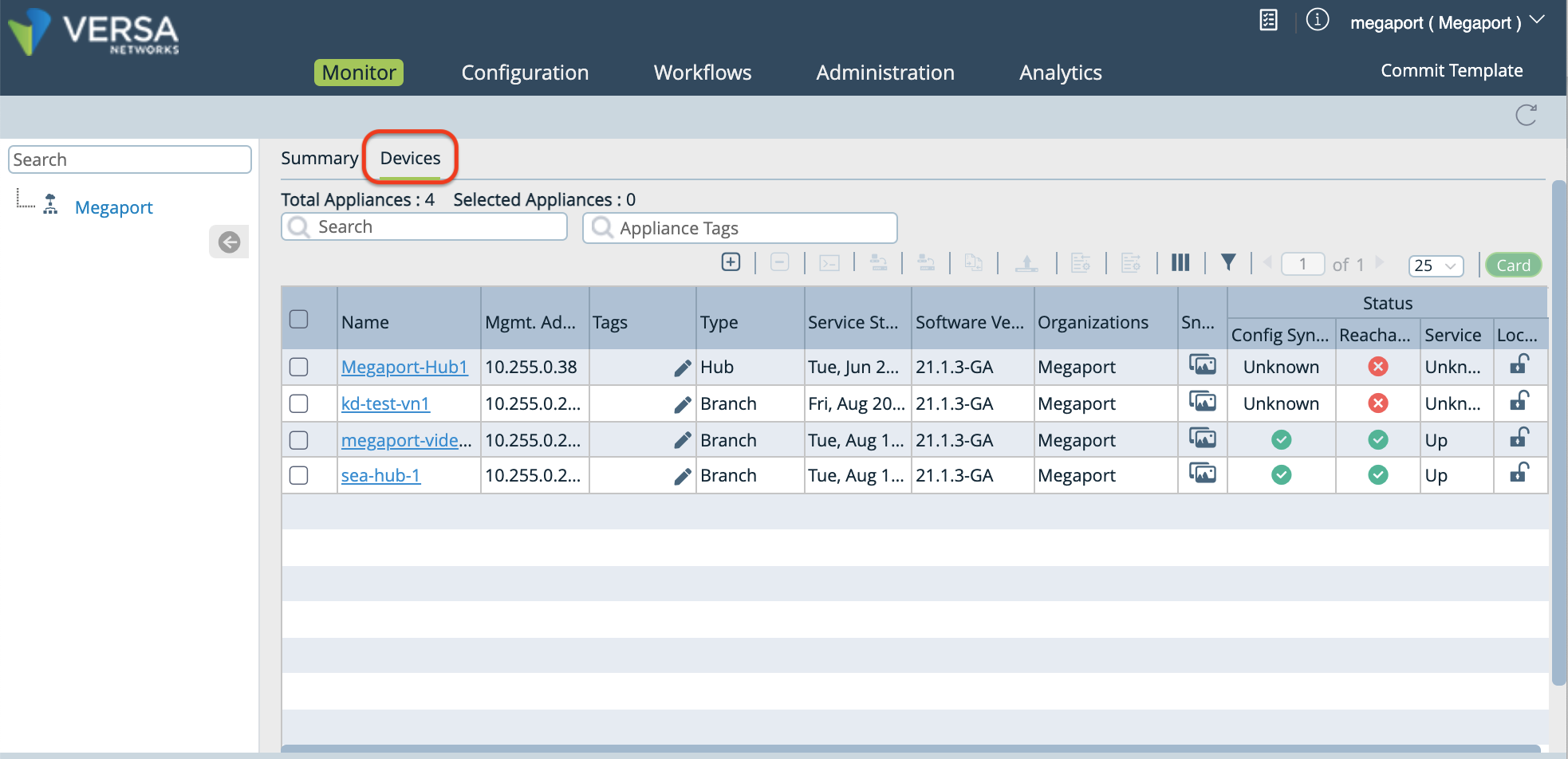

1. Selecione a guia Monitor (Monitor) na barra de menu superior.
2. Selecione Devices na barra de menu horizontal.
3. Clique no dispositivo para visualizar o status e a atividade.

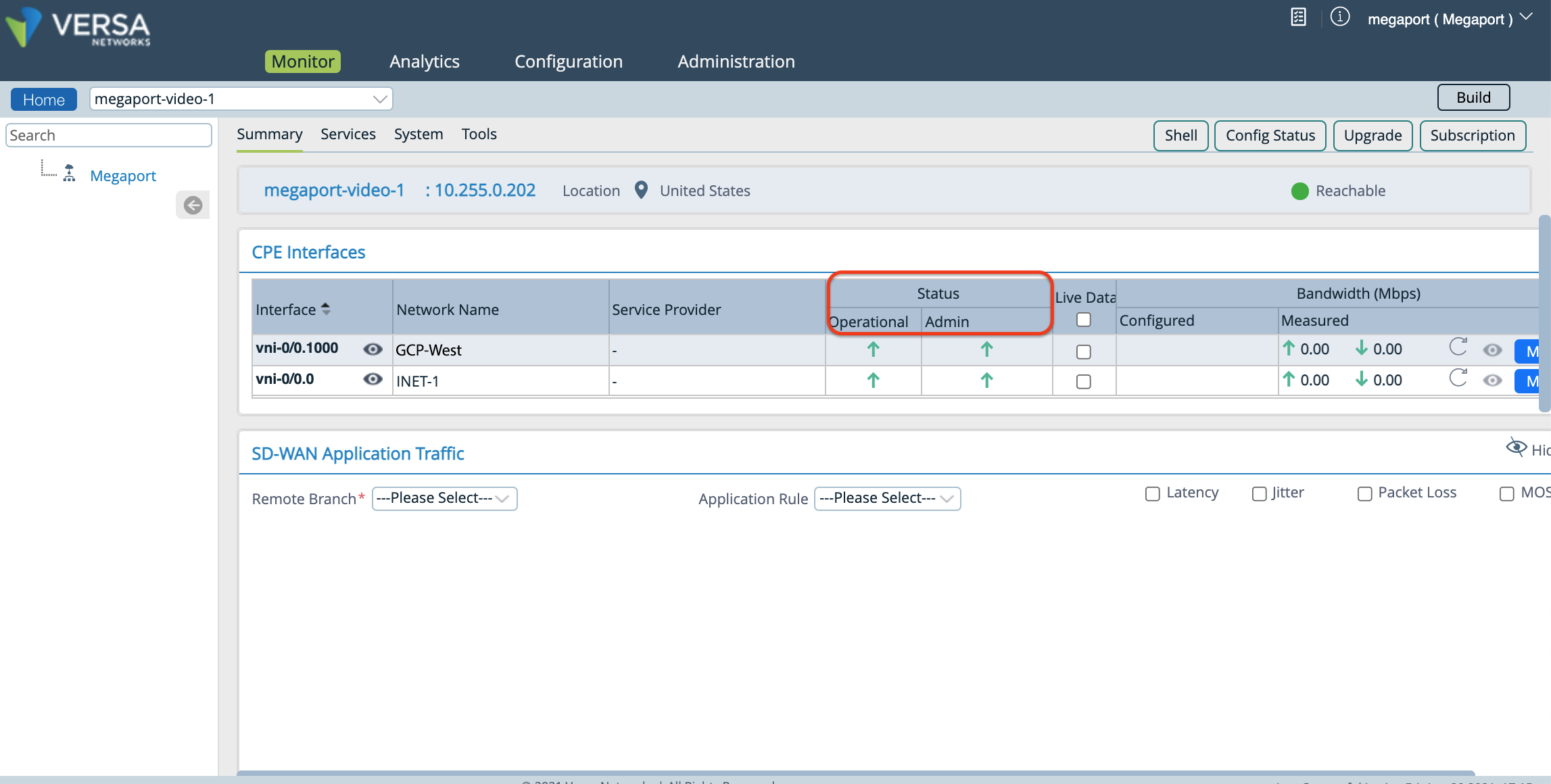

   Na tela Summary você pode revisar sua subinterface na coluna Interface e os status Operacional e Admin.

4. Retorne ao Google Cloud Platform e atualize para ver a nova interface virtual.
