Criando um MVE integrado com Versa

Este tópico descreve como criar e configurar um Megaport Virtual Edge (MVE) com Versa Secure SD-WAN. Antes de começar, você precisa de contas de usuário com permissões de compra que forneçam acesso ao Megaport Portal e à Versa.

Para mais informações sobre como configurar uma conta da Megaport, consulte Criando uma conta.

Dica

A Versa fornece documentação para seu produto SD-WAN, incluindo o Versa Director e conexões de cloud, em VOS SD-WAN Configuration Product Documentation. (O acesso requer registro.)

Etapas básicas

As etapas básicas para configurar um MVE com Versa são:

Obter informações para o Versa Director.
Criar um novo template de workflow no Director.
Adicionar um novo grupo de dispositivos no Director.
Adicionar um novo dispositivo no Director.
Criar a instância MVE da Versa no Megaport Portal.
Visualizar a atribuição de endereços IP públicos do MVE no Megaport Portal.
Verificar se o MVE está registrado e em sincronia na interface do Versa Director.

As seções a seguir fornecem instruções detalhadas.

Obtendo as informações necessárias para o Versa Director

Para configurar a Versa, você precisa das seguintes informações:

Versa Director IPv4 address or FQDN (Endereço IPv4 do Versa Director ou FQDN) – Por exemplo: cloud211.versa-networks.com.

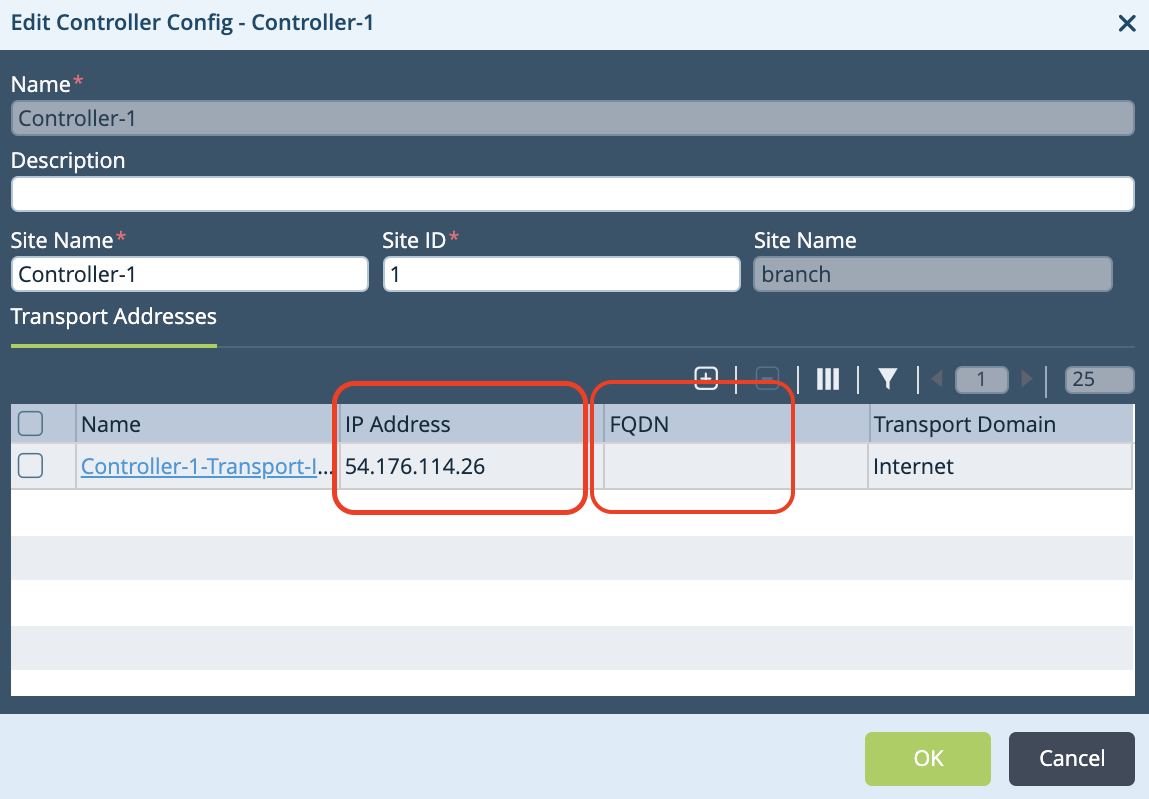

Versa Controller IPv4 address or FQDN (Endereço IPv4 do Versa Controller ou FQDN) – No Versa Director, selecione a guia Configuration (Configuração) na barra de menu superior. Selecione Templates > Device Templates na barra de menu horizontal e selecione um template. Na página de detalhes do template, selecione a guia Services (Serviços) (o ícone de engrenagem) e então selecione SDWAN > System > Controller Config. A janela exibe uma lista de controladores, seus endereços IP e quaisquer FQDNs atribuídos.
Local Auth String (String de autenticação local) – O padrão é SDWAN-Branch@Versa.com, que pode ser modificado no Versa Director.
Remote Auth String (String de autenticação remota) – O padrão é Controller-1-staging@Versa.com, que pode ser modificado no Versa Director.
Serial Number (Número de série) – Esse valor é criado quando você adiciona um novo dispositivo no Versa Director.

Criando um novo template de workflow no Director

A próxima etapa é criar um novo template de workflow e um dispositivo no Versa Director. A Versa recomenda fortemente usar seus workflows para criar templates e dispositivos. Os workflows constroem e criam automaticamente algumas configurações e valores de variáveis “por trás dos panos” que, de outra forma, poderiam passar despercebidos.

Para criar um novo template de workflow no Director

Faça login no Versa Director.
Selecione a guia Workflows (Fluxos de trabalho) na barra de menu superior.

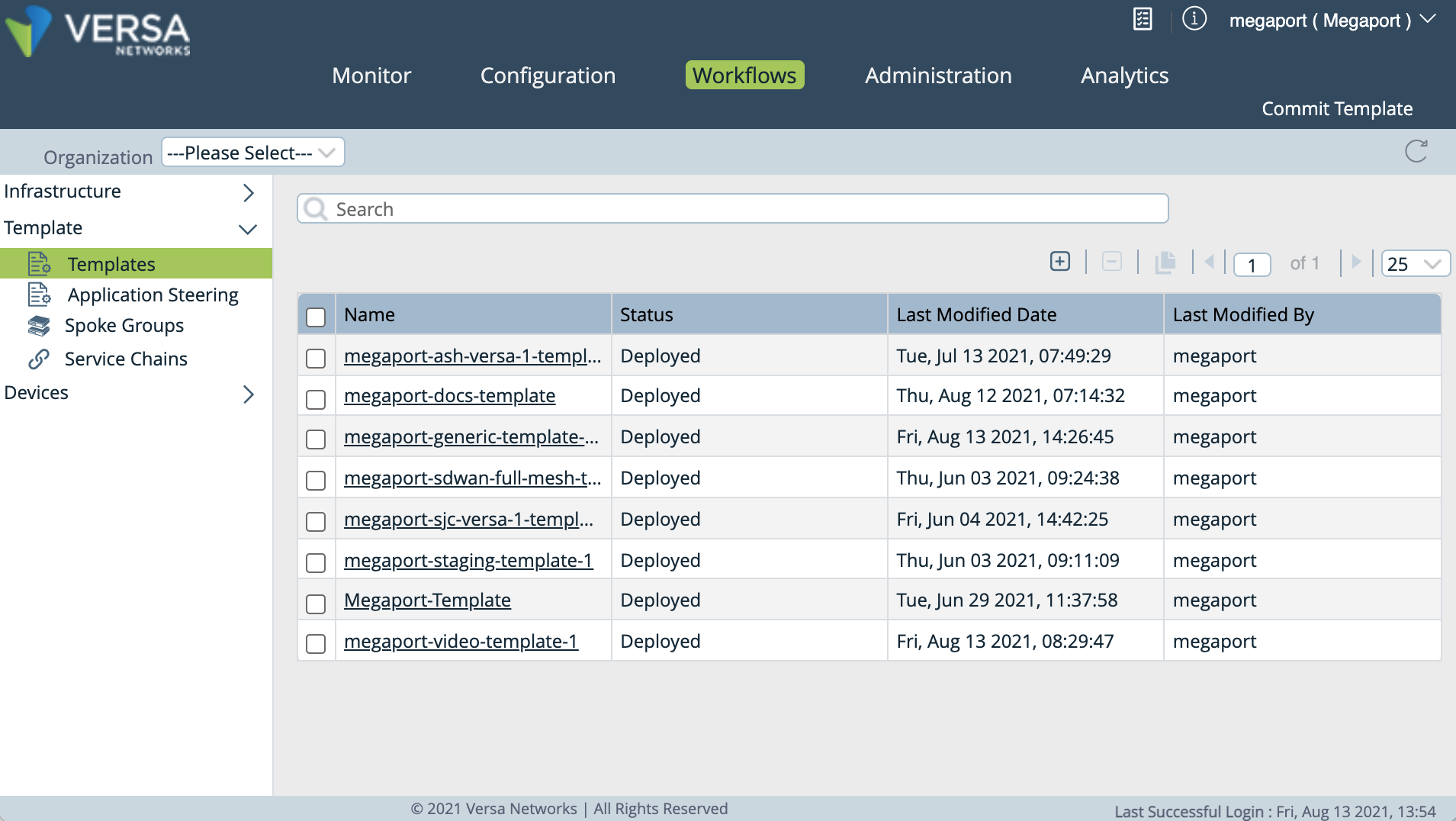

Na navegação à esquerda, selecione Template > Templates.
Clique em (Adicionar) para criar um template.

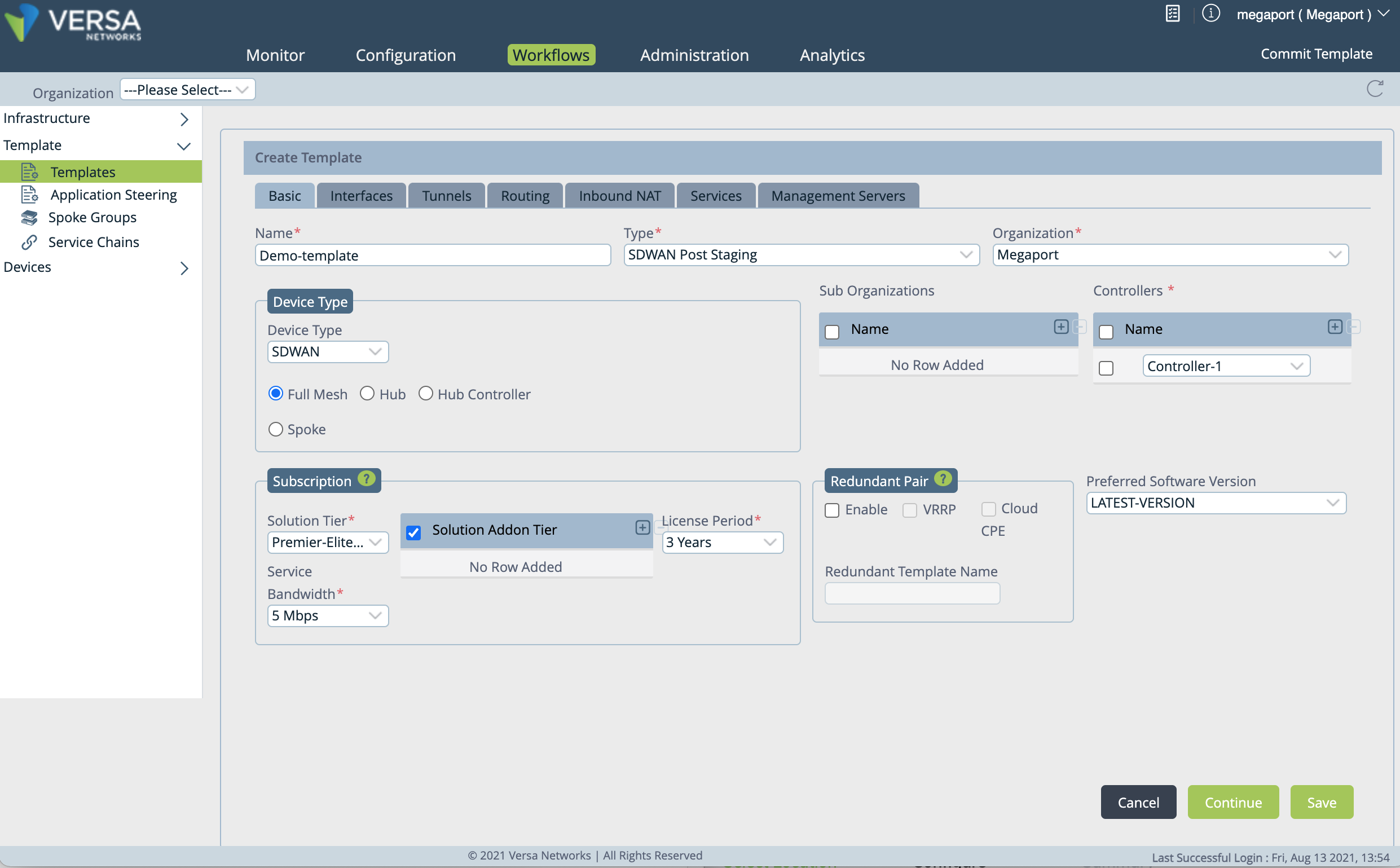

Na guia Basic (Básico), especifique estes detalhes.
- Name (Nome) – Insira um nome para o template de staging.
- Type (Tipo) – Selecione o tipo de template SDWAN Post Staging no menu suspenso.
- Organization (Organização) – Selecione a organização do provedor para associar ao template.
- Device Type (Tipo de dispositivo) – Selecione SDWAN no menu suspenso.
  - Selecione a função apropriada (Full Mesh, Hub, Hub Controller ou Spoke).
- Controllers (Controladores) – Selecione um nó controlador da sua rede para associar ao template.
- Subscription (Assinatura) – Selecione as informações de assinatura apropriadas para sua rede.
  - Solution Tier (Nível da solução) – Serviço de rede a ser configurado.
  - Service Bandwidth (Largura de banda do serviço) – Largura de banda alocada para o serviço em Mbps.
- Preferred Software Version (Versão de software preferida) – Versão preferida do software que deve ser implantada no Versa Director. A versão de software preferida se aplica ao zero-touch provisioning (ZTP). Durante o ZTP, o Versa Director atualiza uma branch para a versão preferida, se aplicável. A versão preferida pode ser retrocompatível com até duas versões VOS anteriores.
Para mais informações sobre a criação de templates de staging da Versa, consulte Create and Manage Staging and Post-Staging Templates.

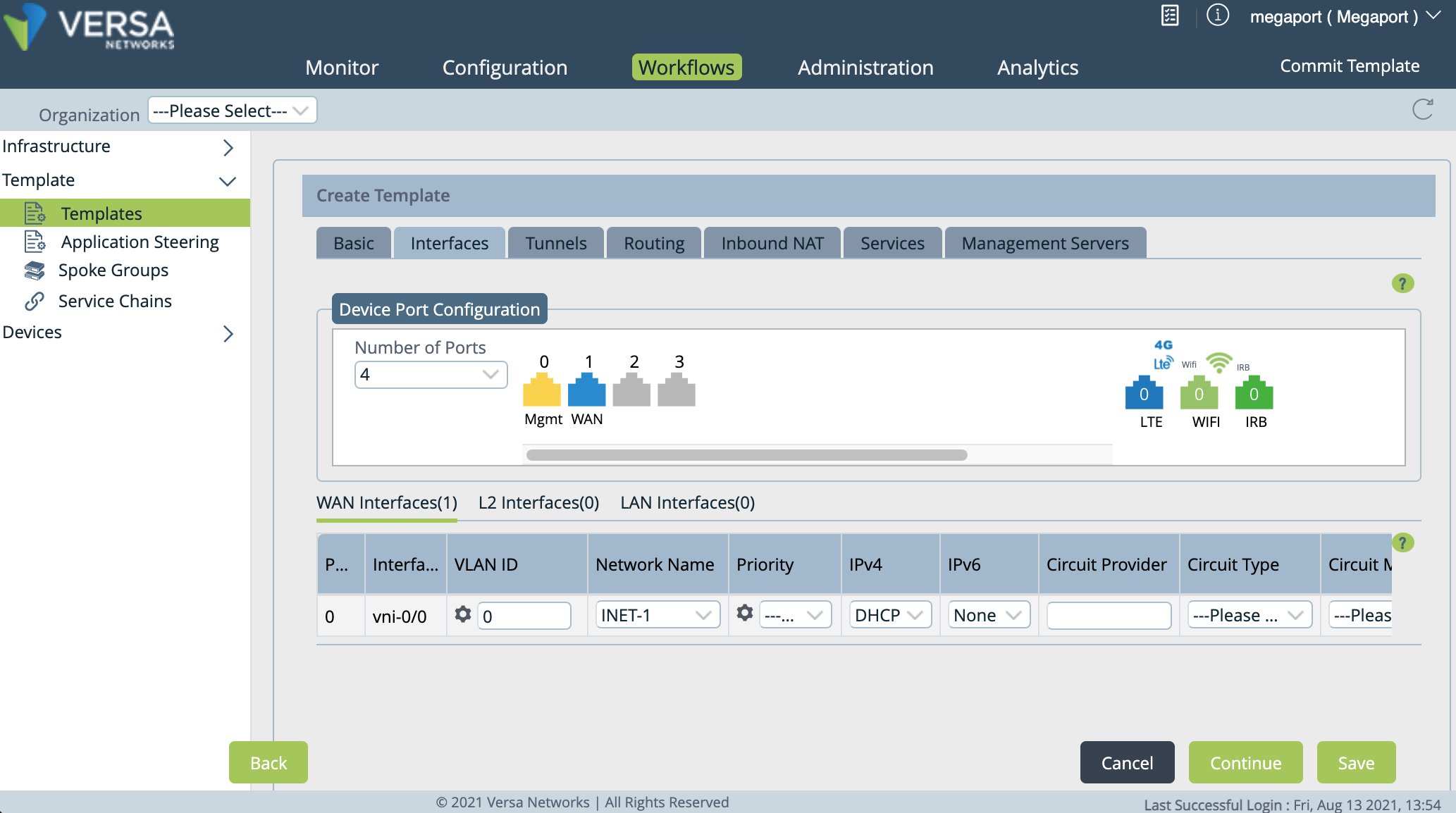

Selecione a guia Interfaces (Interfaces) e especifique estes detalhes.
- Number of Ports (Número de portas) – Escolha 4. MVE requer 4 portas.
  Observação: Port 0 é reservado para gerenciamento (Mgmt) e não pode ser alterado.
- Clique no ícone da porta 1 e selecione WAN (WAN) no menu suspenso. Uma linha é adicionada à lista WAN Interfaces. (A interface WAN é configurada automaticamente pelo processo de criação do MVE para conectar por meio da conexão Megaport Internet com largura de banda determinada pelo tamanho do MVE.)
- VLAN ID (ID da VLAN) – O valor deve ser definido como 0.
- Network Name (Nome da rede) – O valor deve ser definido como INET-1.
- IPv4 (IPv4) – O valor deve ser definido como DHCP.
- Os campos restantes podem ser deixados inalterados.
Nota

Você pode, opcionalmente, inserir informações do circuito.
Clique em Continue (Continuar) (no canto inferior direito) até ver a opção Create (Criar), depois clique em Create (Criar).

Agora você pode aplicar o template a um novo grupo de dispositivos.

Adicionando um novo grupo de dispositivos no Director

A próxima etapa é criar um novo grupo de dispositivos.

Faça login no Versa Director.
Selecione a guia Configuration (Configuração) na barra de menu superior.

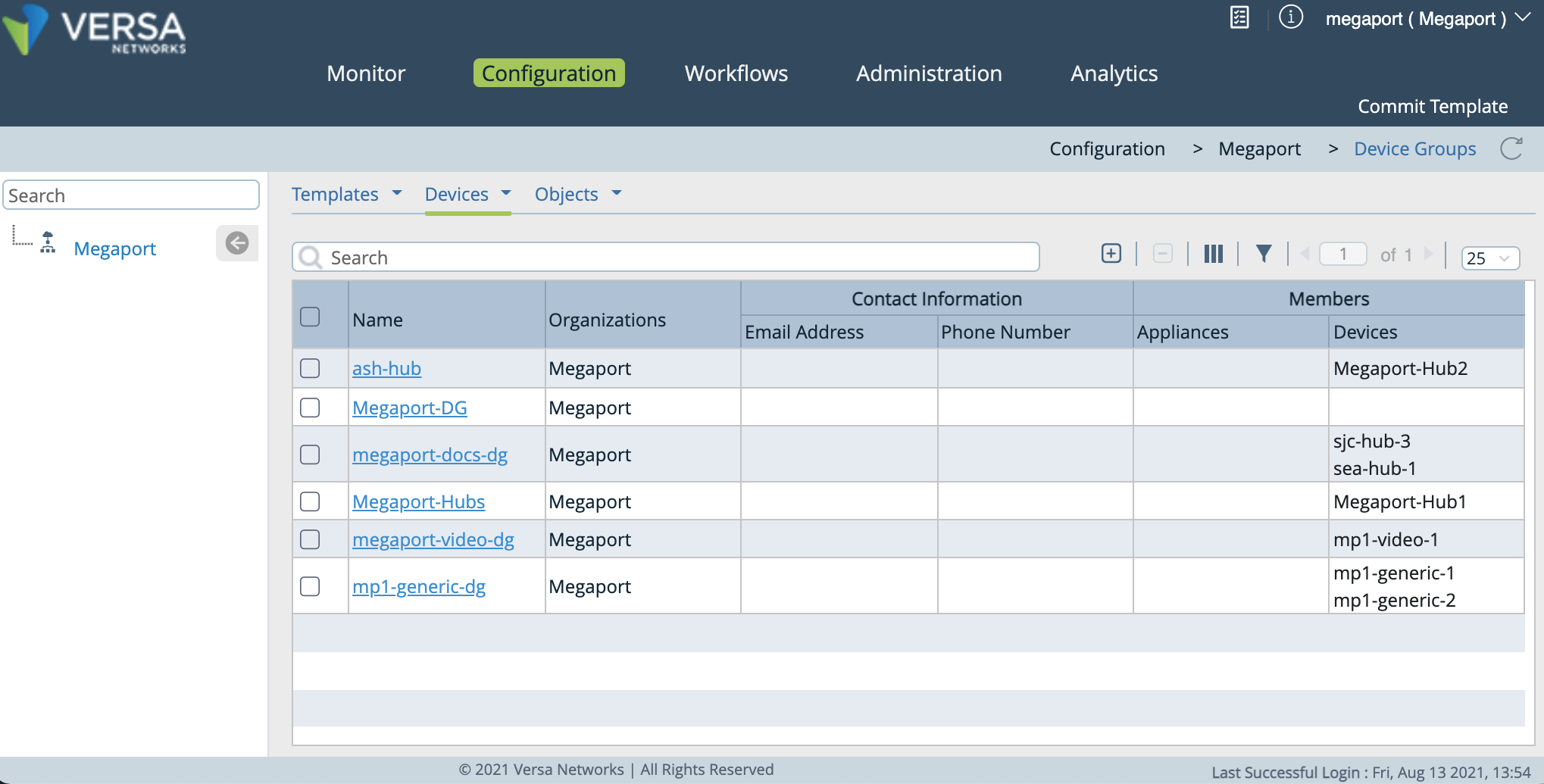

Na barra de menu horizontal, selecione Devices > Device Groups.

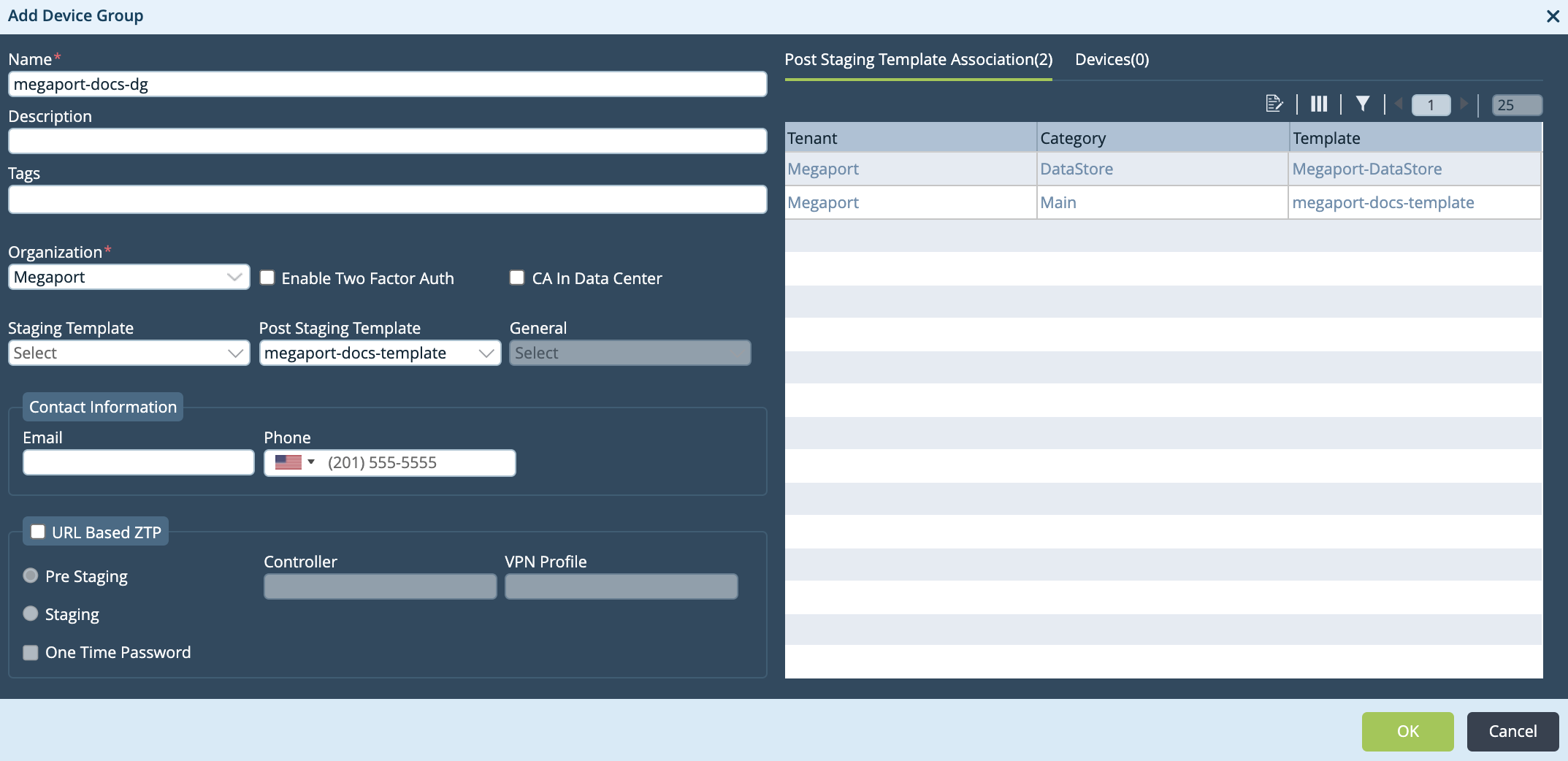

Clique em (Adicionar) para adicionar um grupo de dispositivos.
Especifique estes detalhes:
- Name (Nome) – Insira um nome para o grupo de dispositivos que seja facilmente identificável.
- Description (Descrição) – Insira informações descritivas sobre o grupo de dispositivos.
- Tags (Tags) (opcional) – Insira termos para os usuários pesquisarem.
- Organization (Organização) – Selecione sua organização no menu suspenso.
- Post Staging Template (Template pós-staging) – Selecione o template que você criou anteriormente.
Clique em OK (OK).

Adicionando um novo dispositivo no Director

A próxima etapa é adicionar um novo dispositivo.

Faça login no Versa Director.
Selecione a guia Workflows (Fluxos de trabalho) na barra de menu superior.

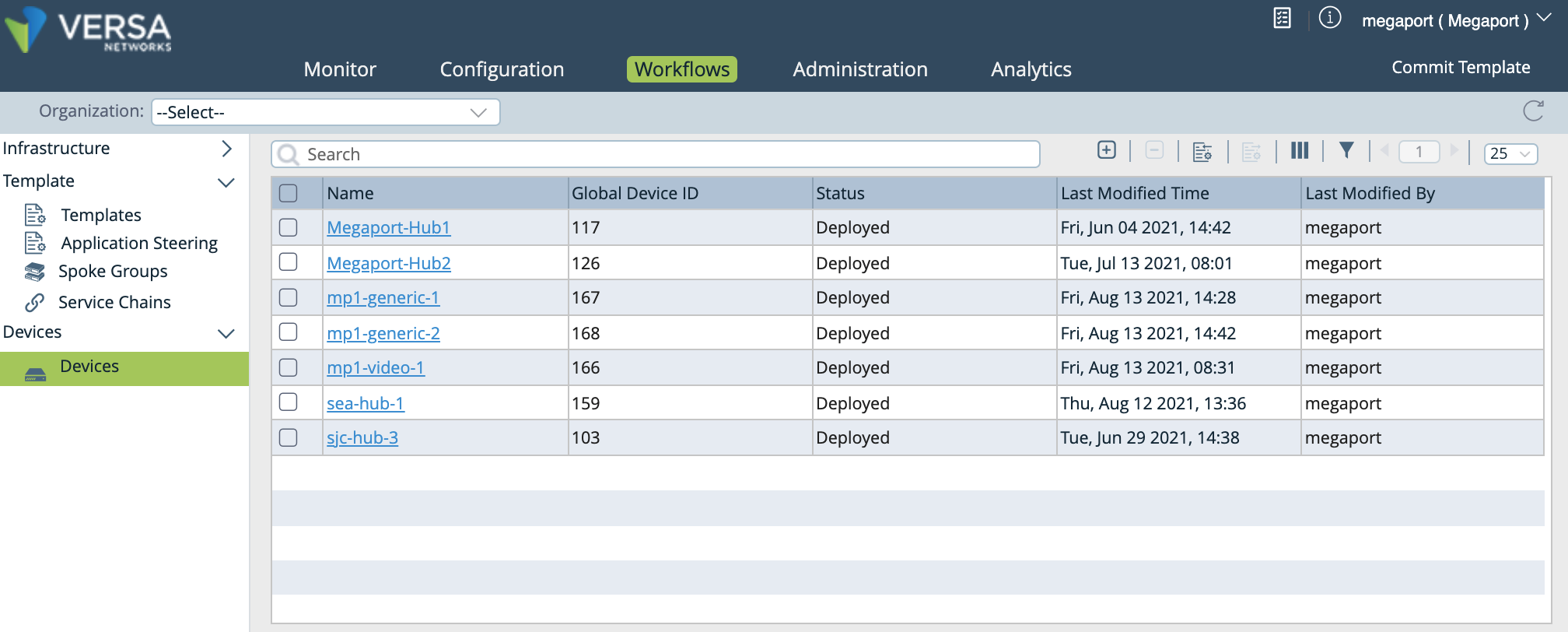

Na navegação à esquerda, selecione Devices > Devices.

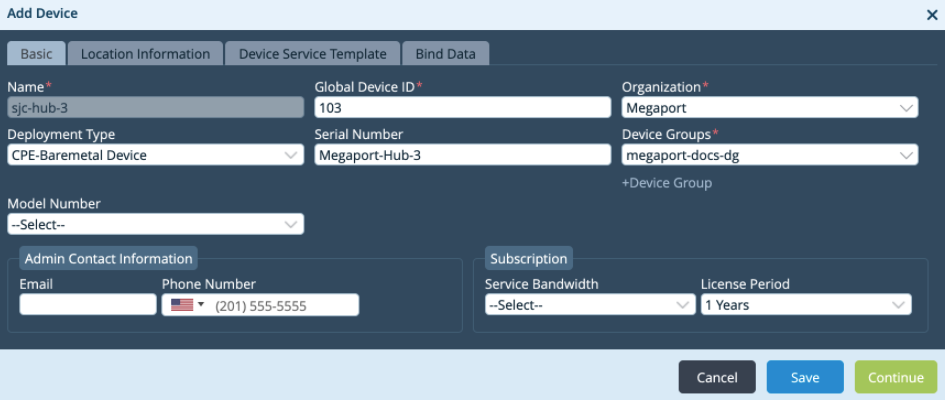

Clique em (Adicionar) para abrir a janela Add Device.
Na guia Basic (Básico), especifique estes detalhes.
- Name (Nome) – Especifique um nome significativo para o dispositivo.
- Global Device ID (ID global do dispositivo) – O Versa Director atribui automaticamente o próximo ID disponível.
- Organization (Organização) – Escolha sua organização no menu suspenso.
- Deployment Type (Tipo de implantação) – Escolha CPE-Baremetal Device (Dispositivo CPE-Baremetal) no menu suspenso.
- Serial Number (Número de série) – Insira um número de série para o dispositivo. Especifique um valor exclusivo e significativo para o dispositivo e anote-o, pois você precisará dele novamente ao criar a instância MVE da Versa no Megaport Portal.
- Device Groups (Grupos de dispositivos) – Escolha o grupo de dispositivos que você criou anteriormente. Isso atribuirá o novo dispositivo a esse grupo de dispositivos.
Clique em Continue (Continuar).
Na guia Location Information (Informações de local), insira o país onde o dispositivo está localizado.
Clique em Continue (Continuar) até ver o botão Deploy.
Clique em Deploy (Implementar).
O novo dispositivo agora está implementado no Versa Director.

Criando um MVE no Megaport Portal

Ao criar um MVE, selecione uma localização que suporte o MVE e que esteja em uma área metropolitana compatível com o seu design de rede. Você pode conectar várias localizações a um MVE individual. Para mais informações sobre detalhes de localização, consulte Planejamento da implantação.

Você pode implantar vários MVEs na mesma área metropolitana por motivos de redundância ou capacidade. Como parte do processo de criação do MVE, você também geralmente criará uma conexão Megaport Internet.

Para criar um MVE

No Megaport Portal, vá para a página Services (Serviços).

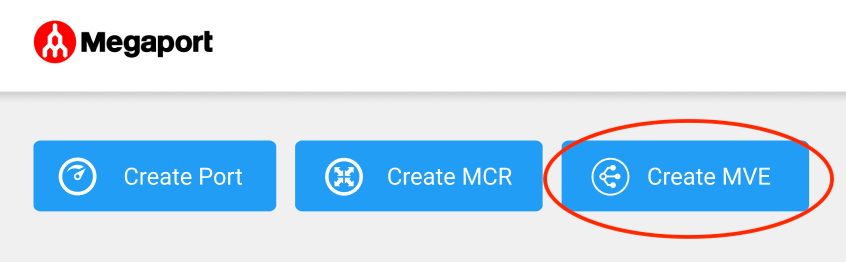

Clique em Create MVE (Criar MVE).
Selecione Versa FlexVNF.
Selecione a versão do software.

O MVE será configurado para ser compatível com essa versão do Versa.
Clique em Next (Próximo).
Especifique os detalhes do MVE:

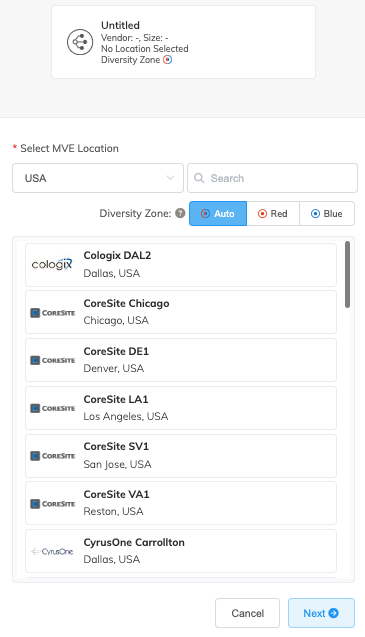

- Location (Localização) – Selecione a localização do MVE.

  Selecione uma localização geograficamente próxima da sua filial de destino e/ou locais on-premises.

  O país escolhido deve ser um mercado no qual você já tenha se registrado.

  Se você não registrou um mercado de faturamento no local onde implantará o MVE, siga o procedimento em Habilitando mercados de faturamento.

  Você pode usar o campo Search (Pesquisar) para encontrar o nome da Port, país, cidade metropolitana ou endereço da sua Port de destino. Você também pode filtrar por zona de diversidade.
- Diversity Zone (Zona de diversidade) – Selecione uma zona de diversidade.

  Você pode selecionar Red ou Blue, ou selecionar Auto para que a Megaport escolha a zona para você. A zona de diversidade selecionada ou alocada será exibida nos detalhes da localização durante o restante do provisionamento e na página Resumo ao final.
  Para mais informações, consulte Diversidade do MVE.
- Size (Tamanho) – Selecione um tamanho na lista de tamanhos disponíveis. Tamanhos disponíveis são destacados em verde e rotulados Available (Disponível). Os tamanhos suportam números variados de conexões simultâneas, e as métricas de produtos de parceiros individuais variam ligeiramente.

  Nota

  Se o tamanho do MVE desejado não estiver na lista, não há capacidade suficiente na localização selecionada. Você pode selecionar outra localização com capacidade suficiente ou entrar em contato com seu Gerente de contas para discutir os requisitos.
- Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

  Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

  Para mais informações, consulte Preços e termos de contrato do MVE.
Clique em Next (Próximo).

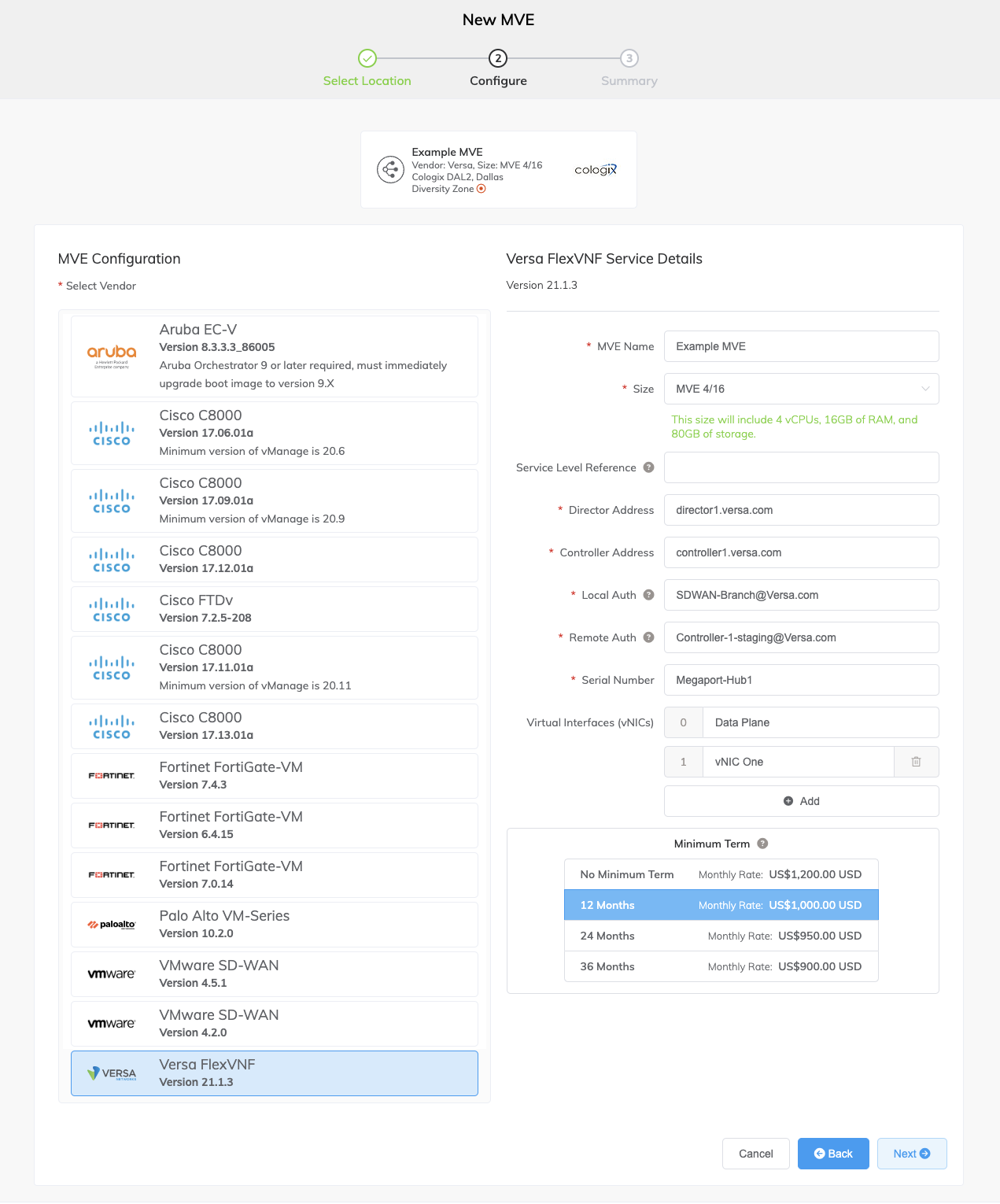

Especifique as configurações específicas do Versa:
- Director Address (Endereço do Director) – Insira o FQDN ou endereço IPv4 do seu Versa Director.
- Controller Address (Endereço do Controller) – Insira o FQDN ou endereço IPv4 do seu Versa Controller.
- Local Auth (Autenticação Local) – Insira a string de Autenticação Local conforme configurada no seu Versa Director.
- Remote Auth (Autenticação Remota) – Insira a string de Autenticação Remota conforme configurada no seu Versa Director.
- Serial Number (Número de Série) – Insira o número de série que você usou ao criar o dispositivo no Versa Director.

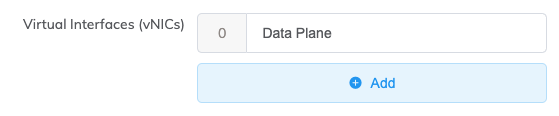

- Virtual Interfaces (vNICs) (Interfaces Virtuais (vNICs)) – Cada MVE é configurado com uma vNIC chamada Data Plane por padrão. Para alterar o nome, digite sobre o texto do nome na caixa. Você também pode alterar o nome da vNIC depois que o MVE tiver sido implantado.

  Você pode adicionar um total de cinco vNICs ao MVE, incluindo a adicionada por padrão. Para mais informações, consulte Tipos de Conexões de vNIC.

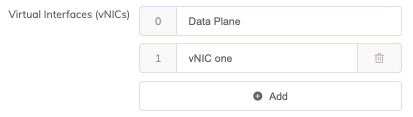

  Para adicionar uma vNIC:
  - Clique em + Add (Adicionar).
  - Insira um nome para a vNIC.
  Nota

  Se você quiser aumentar ou diminuir o número de vNICs neste MVE após ele ter sido implantado, será necessário excluir todo o MVE e recriá-lo. Não é possível adicionar ou excluir vNICs em um MVE implantado.
- Megaport Marketplace – Por padrão, cada serviço é privado à sua empresa e consome serviços da rede da Megaport para sua própria empresa, equipe e recursos internos. Quando definido como privado, o serviço não é pesquisável no Megaport Marketplace, porém outros ainda podem se conectar a você usando uma chave de serviço. A visibilidade do Megaport Marketplace é controlada no seu perfil do Megaport Marketplace. Para mais informações sobre como tornar seu serviço visível no Megaport Marketplace, consulte Adicionando serviços ao seu perfil.
Clique em Next (Próximo).
Especifique as configurações opcionais:
- MVE Name (Nome do MVE) – Insira um nome para o MVE que seja facilmente identificável, especialmente se você planeja provisionar mais de um. Esse nome aparece no Megaport Portal.

  O nome do MVE é gerado automaticamente com base no nome da localização e mostrado na página Resumo. Você pode substituí-lo inserindo o seu próprio.
- Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.
- Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
  Para adicionar uma tag:
  1. Clique em Add Tags (Adicionar tags).
  2. Clique em Add New Tag (Adicionar nova tag).
  3. Insira os detalhes nos campos:
    - Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
    - Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
  4. Clique em Save (Salvar).
  Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

  Aviso

  Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.

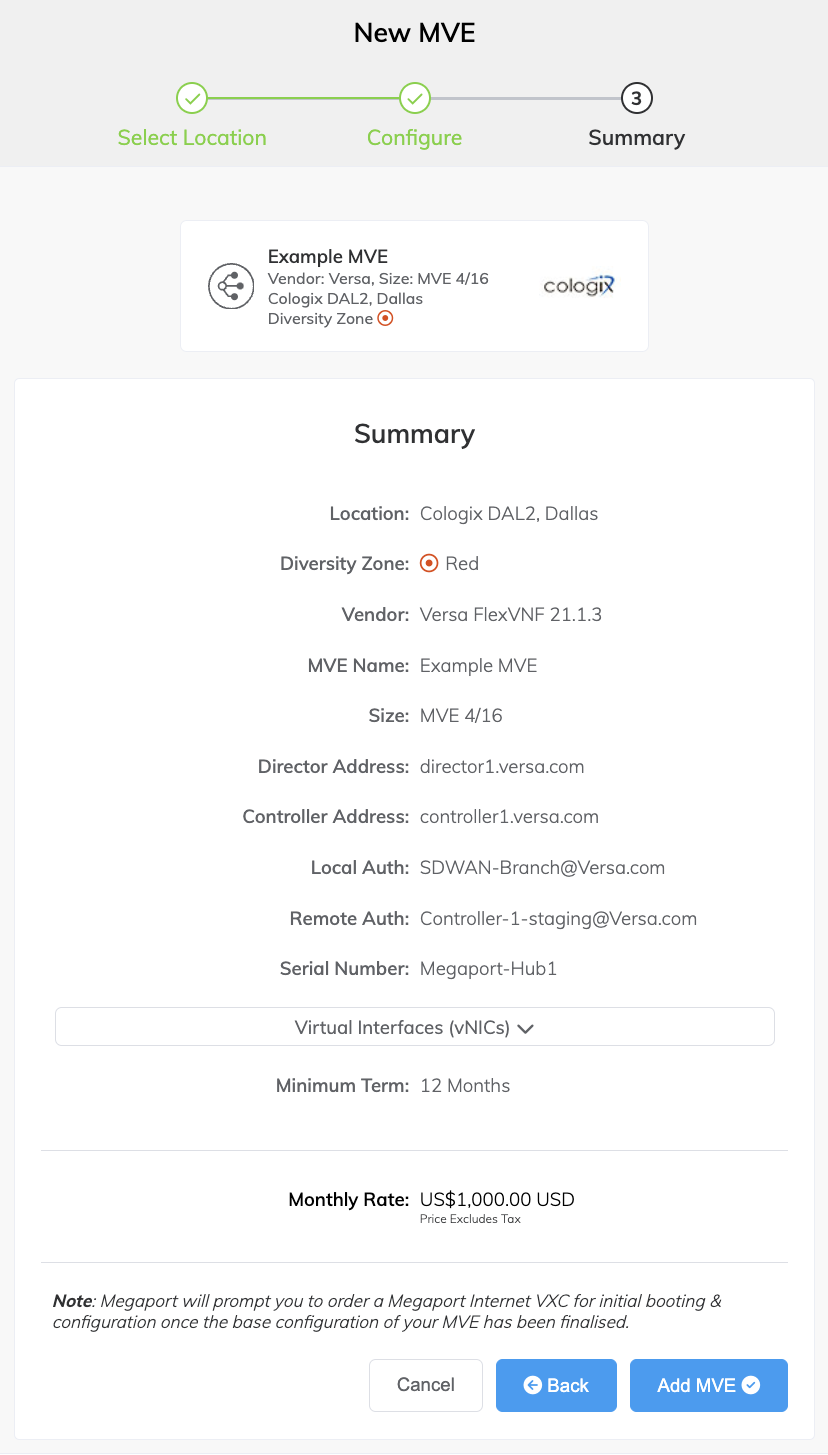

Confirme a configuração e os preços na página Resumo.

A taxa mensal é baseada na localização e no tamanho.
Clique em Add MVE (Adicionar MVE).

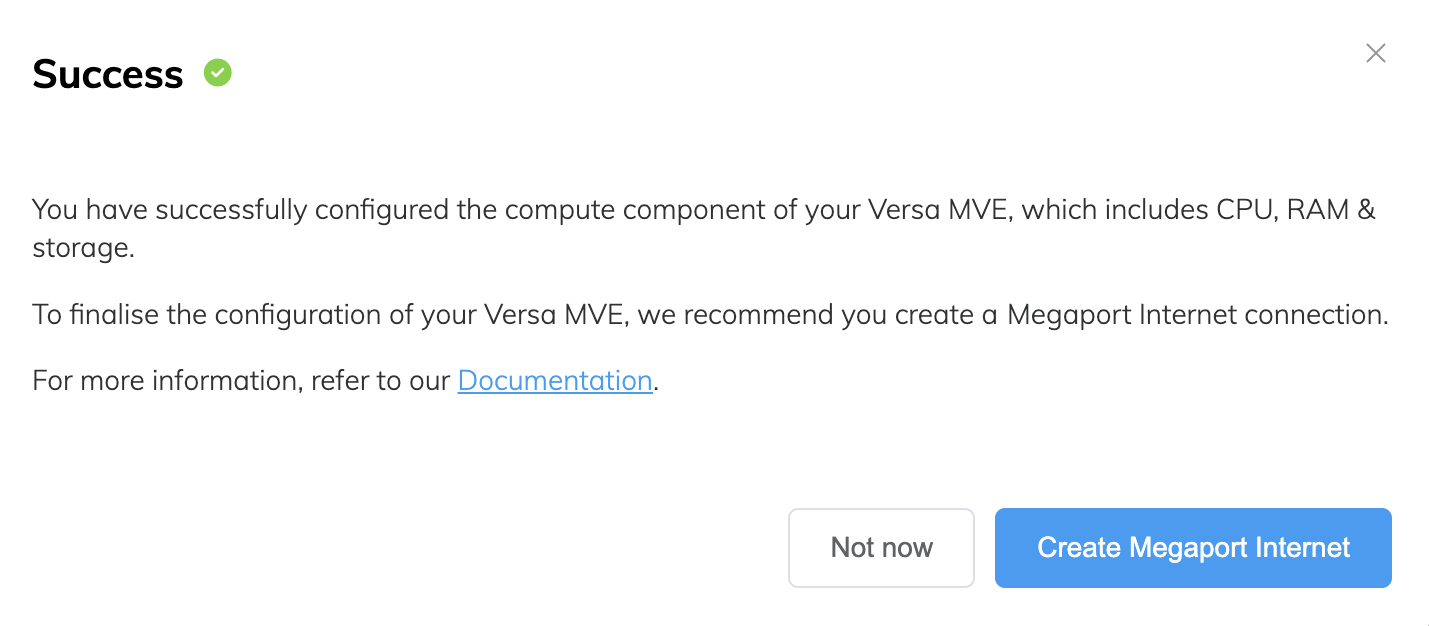

Você será solicitado a criar uma conexão Megaport Internet. Uma conexão Megaport Internet fornece conectividade e permite que o MVE se registre e se comunique com Versa SD-WAN.

Para criar a conexão Megaport Internet

Clique em Create Megaport Internet (Criar Megaport Internet) para prosseguir (recomendado), ou clique em Not now (Agora não) para provisionar o acesso à internet posteriormente.

Nota

O MVE requer conectividade à internet na interface virtual do plano de gerenciamento. Você pode provisionar uma conexão Megaport Internet ou configurar uma conexão de internet de terceiros usando um VXC privado. Recomendamos fortemente que você crie uma conexão Megaport Internet para a inicialização e implantação iniciais do MVE para garantir que o MVE seja provisionado e esteja funcionando corretamente.
Selecione a Port de destino (o roteador de internet).
O B-End de uma conexão Megaport Internet pode estar em qualquer lugar onde Megaport Internet esteja disponível.
Você pode usar o campo Search (Pesquisar) para encontrar o nome da Port, país, cidade metropolitana ou endereço da sua Port de destino. Você também pode filtrar por zona de diversidade.
Clique em Next (Próximo).
Especifique os detalhes da conexão:
- Connection Name (Nome da conexão) – O nome da sua conexão Megaport Internet a ser exibido no Megaport Portal.
- Service Level Reference (Referência de Nível de Serviço) (opcional) – Especifique um número de identificação exclusivo para o seu serviço da Megaport a ser usado para fins de cobrança, como um número do centro de custo, ID exclusivo do cliente ou número da ordem de compra. O número de referência de nível de serviço aparece para cada serviço na seção Produto da fatura. Você também pode editar este campo para um serviço existente.

  Dica

  Use os mesmos números de Service Level Reference para a conexão Megaport Internet e o MVE para ajudar a identificar o par correspondente na sua fatura.
- Rate Limit (Limite de taxa) – A velocidade da sua conexão em Mbps. O limite de taxa é configurável a partir de 20 Mbps e pode escalar para vários Gbps ou mais, em incrementos de 1 Mbps. As faixas de velocidade disponíveis podem variar por localização e tipo de serviço. Você pode alterar a velocidade conforme necessário após criar a conexão Megaport Internet. Os detalhes de cobrança mensal aparecem com base na localização e no limite de taxa.
- VXC State (Estado do VXC) – Selecione Enabled (Habilitado) ou Shut Down (Desligar) para definir o estado inicial da conexão. Para mais informações, consulte Desligando um VXC para teste de failover.

  Nota

  Se você selecionar Shut Down (Desligar), o tráfego não fluirá por este serviço e ele se comportará como se estivesse inoperante na rede da Megaport. A cobrança por este serviço permanecerá ativa e você ainda será cobrado por esta conexão.
- A-End vNIC (vNIC da Extremidade A) – Selecione vNIC-0 para acesso inicial de gerenciamento.
- Preferred A-End VLAN (VLAN A-End preferida) (opcional) – Clique em Untag (Remover tag) para remover a marcação de VLAN e permitir o primeiro login administrativo no dispositivo.
- Minimum Term (Prazo Mínimo) – Selecione Sem Prazo Mínimo, 12 meses, 24 meses, 36 meses, 48 meses ou 60 meses. Prazos mais longos resultam em um valor mensal mais baixo. 12 meses é selecionado por padrão. Observe as informações na tela para evitar taxas de rescisão antecipada (ETF).

  Habilite a opção Renovação do Prazo Mínimo para serviços com prazo de 12, 24, 36, 48 ou 60 meses para renovar automaticamente o contrato ao final do prazo pelo mesmo preço com desconto e com a mesma duração do prazo. Se você não renovar o contrato, ao final do prazo, o contrato passará automaticamente para um contrato mês a mês para o período de faturamento seguinte, pelo mesmo preço, sem descontos por prazo.

  Para mais informações, consulte Preços e termos de contrato do Megaport Internet e Faturamento de VXC, Megaport Internet e IX.
- Resource Tags (Tags de recurso) – Você pode usar tags de recurso para adicionar seus próprios metadados de referência a um serviço da Megaport.
  Para adicionar uma tag:
  1. Clique em Add Tags (Adicionar tags).
  2. Clique em Add New Tag (Adicionar nova tag).
  3. Insira os detalhes nos campos:
    - Key (Chave) – string com comprimento máximo de 128. Valores válidos são a-z 0-9 _ : . / \ -
    - Value (Valor) – string com comprimento máximo de 256. Valores válidos são a-z A-Z 0-9 _ : . @ / + \ - (espaço)
  4. Clique em Save (Salvar).
  Se você já tiver tags de recurso para esse serviço, poderá gerenciá-las clicando em Manage Tags (Gerenciar tags).

  Aviso

  Nunca inclua informações sensíveis em uma tag de recurso. Informações sensíveis incluem comandos que retornam definições de tags existentes e informações que identifiquem uma pessoa ou empresa.
Clique em Next (Próximo) para prosseguir para o resumo de detalhes da conexão.
Clique em Add VXC (Adicionar VXC) para solicitar a conexão.
Clique em Review Order (Revisar pedido) na área Serviços configurados.
Se você tiver um código promocional, clique em Add Promo Code (Adicionar código promocional), insira-o e clique em Add Code (Adicionar código).
Clique em Order Now (Fazer pedido agora).

Ao solicitar MVE, o appliance é provisionado e os endereços IP são atribuídos pela SDN da Megaport. O provisionamento do MVE leva apenas alguns minutos para ser concluído. O processo de provisionamento inicia um Versa FlexVNF.

Visualizando o MVE no Megaport Portal

Depois de criar o MVE, você pode visualizá-lo no Megaport Portal na página Services. Você também pode visualizar os endereços IP públicos atribuídos.

Para visualizar um MVE no Megaport Portal

Vá para a página Services (Serviços).

O ícone Megaport Internet difere de um ícone VXC padrão no Megaport Portal, como mostrado na imagem.

Para mais informações sobre a página Services, consulte Entendendo a página Services.

Para visualizar os endereços IP públicos atribuídos ao MVE

Clique no ícone de engrenagem ao lado da conexão Megaport Internet.
A tela Connection Configuration aparece. A partir daqui, você pode modificar qualquer um dos detalhes da conexão Megaport Internet.
Selecione a guia Details (Detalhes).
Localize o endereço IP público (IPv4 ou IPv6).
Estes são os endereços IP públicos atribuídos ao MVE. Anote esses endereços para uso posterior.
Verifique se você vê seu novo dispositivo MVE no Megaport Portal em Services (Serviços).

Visualizando o MVE no Versa Director

Depois de criar o MVE, você pode monitorar o status no Director. No Director, verifique se a nova configuração do MVE está sincronizada, o serviço está ativo e ele está acessível.

Para visualizar um MVE no Director

Faça login no Versa Director.

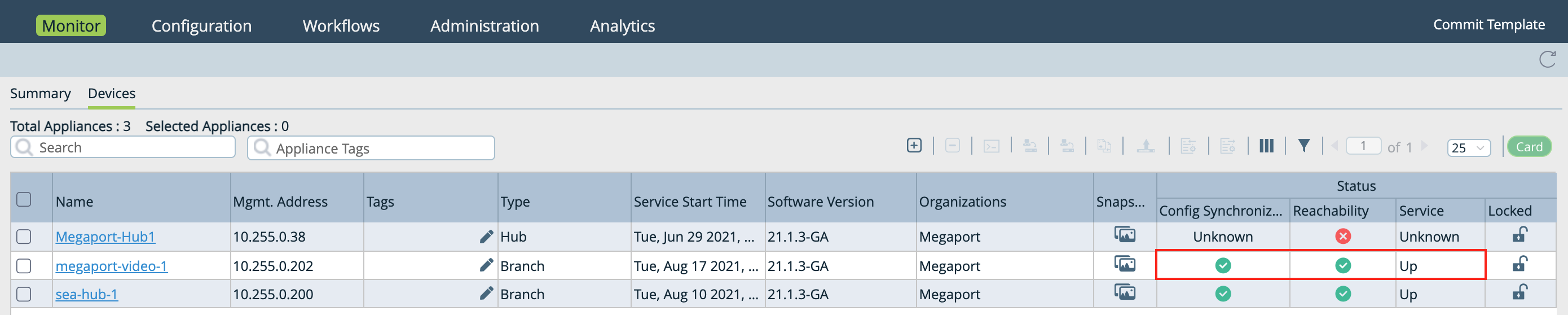

Selecione a guia Monitor (Monitor) e, em seguida, selecione Devices no menu horizontal.
Revise as colunas Config Synchronized, Reachability e Service.

Nota

Pode levar até 10 minutos para o MVE se registrar no Versa Director.

Próximas etapas

Depois que o MVE for provisionado com status Ativo, a próxima etapa é conectar um VXC a um Cloud Service Provider (CSP), a uma porta local ou a uma rede de terceiros. Opcionalmente, você pode conectar uma Port física ao MVE por meio de um VXC privado ou conectar-se a um provedor de serviços no Megaport Marketplace.

Para obter mais informações, consulte Criando um VXC.
