Visualizando o Roteamento de Tráfego pelo MCR Looking Glass

Este tópico descreve o Megaport Cloud Router (MCR) Looking Glass. O Looking Glass fornece visibilidade em uma única tela sobre o roteamento de tráfego. Essa visibilidade ajuda a solucionar problemas de conexões ao mostrar o status dos protocolos e das tabelas de roteamento no MCR.

Seleção de rota do MCR

O MCR utiliza o Border Gateway Protocol (BGP) para trocar informações de acessibilidade de rede com sistemas BGP adjacentes, conhecidos como vizinhos ou peers. Durante o processo de transporte de dados entre vizinhos BGP de uma origem a um destino, o MCR toma decisões complexas de roteamento sobre onde enviar o tráfego nas rotas disponíveis.

O MCR encaminha o tráfego pelas rotas preferenciais usando uma combinação de métricas recebidas dos vizinhos BGP e configurações no próprio MCR. Além disso, o MCR segue políticas padrão do BGP e as melhores práticas de roteamento de sistemas autônomos (AS). Todas as rotas são armazenadas em uma tabela de roteamento, que reúne todas as rotas de diferentes protocolos e redes conectadas.

O que o Looking Glass informa

O Looking Glass responde a perguntas como:

• Qual rota o MCR está usando atualmente para enviar o tráfego?
• Quais são todas as possíveis rotas que o MCR pode usar?
• Quais prefixos e rotas de IP recebi dos meus vizinhos BGP?
• Quais rotas foram anunciadas para meus vizinhos BGP?
• Existe uma rota na tabela de roteamento para um destino específico?

A Megaport oferece uma API pública que você pode usar para acessar os serviços disponíveis através do Looking Glass. Para mais informações, veja API da Megaport.

Visualizando o Looking Glass

As informações da tabela de roteamento estão disponíveis através do Looking Glass apenas depois de você provisionar um ou mais MCRs.

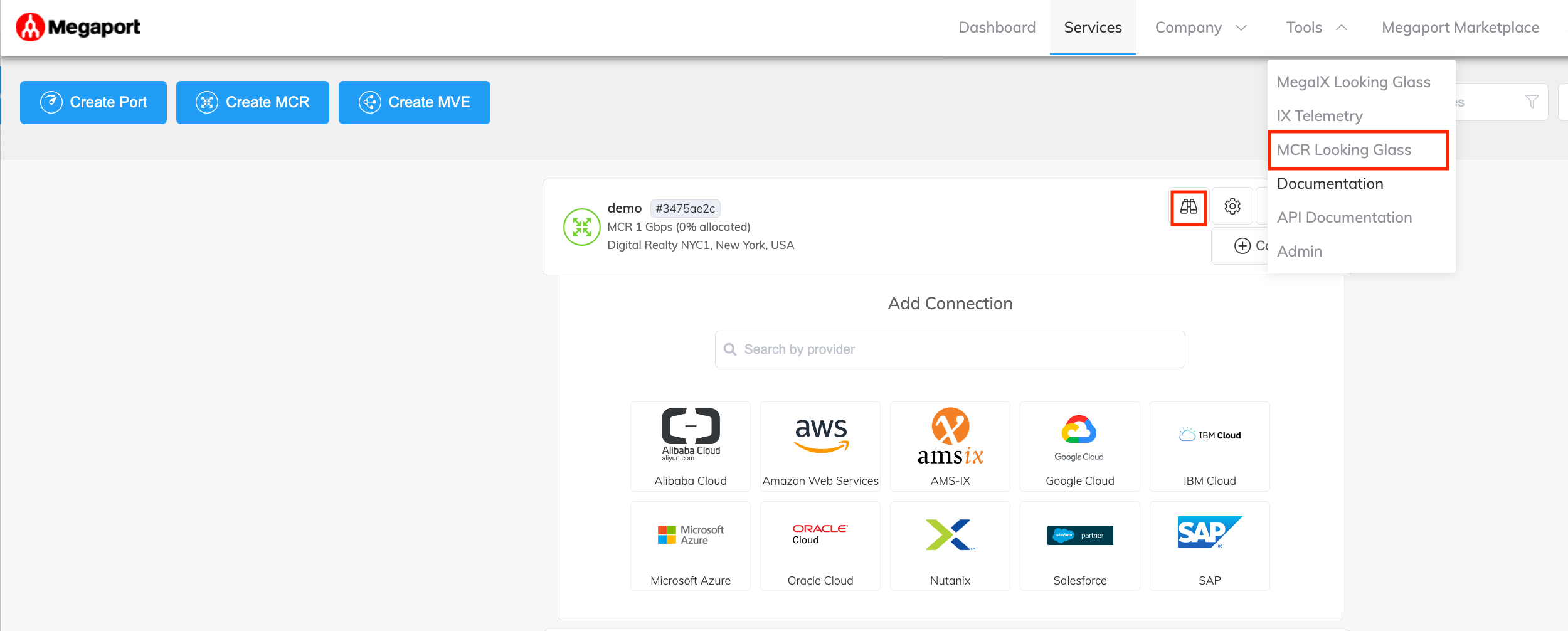

Para visualizar o Looking Glass

1. Faça login no Megaport Portal e selecione Serviços.

2. Escolha MCR Looking Glass no menu Ferramentas.
   Ou clique no ícone de binóculos ao lado de um MCR para fácil acesso.

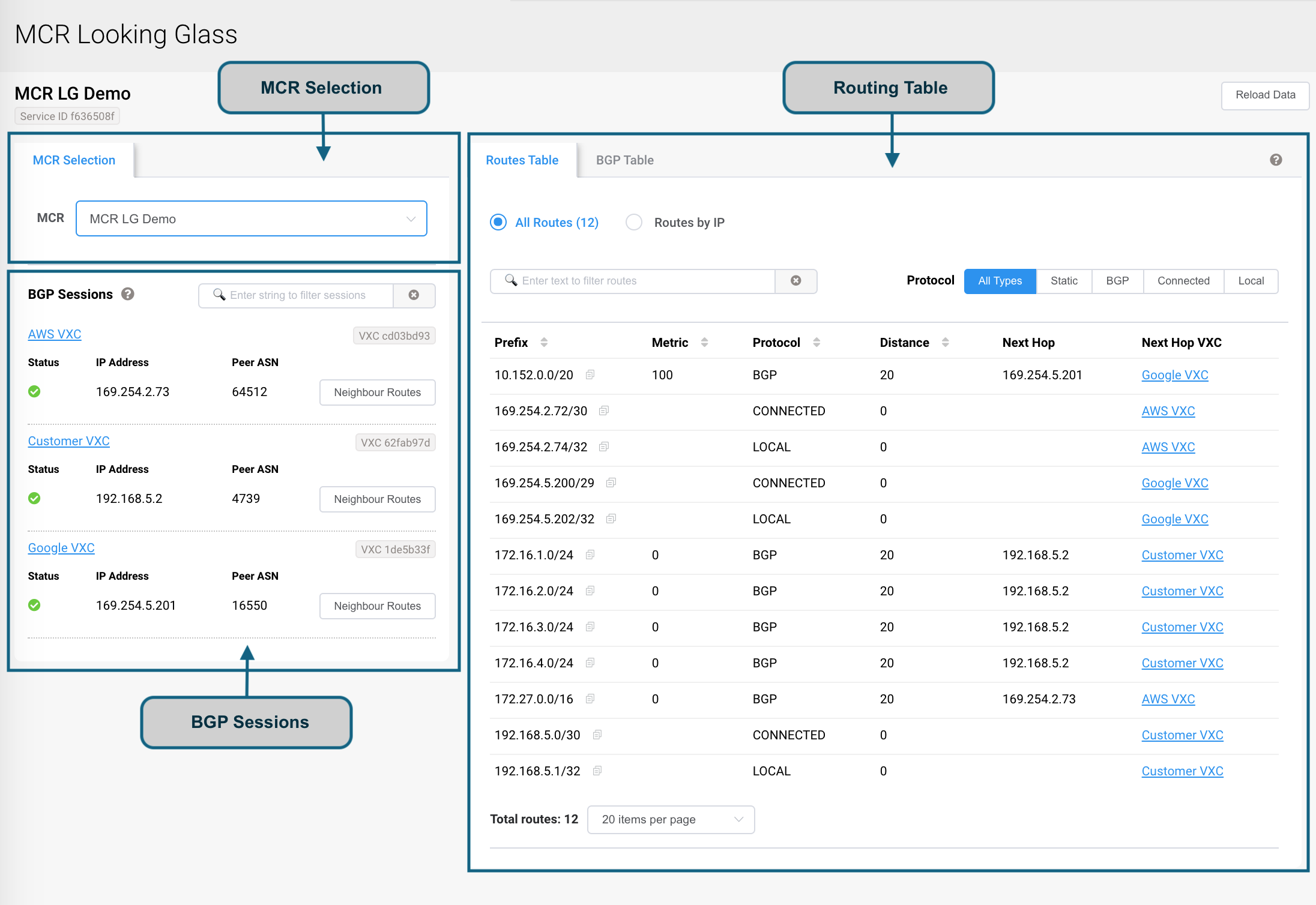

O Looking Glass exibe as entradas da tabela de roteamento junto com o caminho que o MCR usa para chegar a um destino, os VXCs que conectam os vizinhos BGP, os protocolos associados às rotas e mais.

• Seleção de MCR – Uma lista suspensa de todos os MCRs provisionados para uma conta.

• Sessões BGP – Esta seção inclui todas as sessões BGP configuradas nos VXCs para o MCR selecionado.

• Tabela de Roteamento – Esta tabela exibe uma visão geral de todas as redes que o MCR pode alcançar, incluindo rotas estáticas, locais, conectadas e BGP. O MCR consulta essa tabela ao selecionar a melhor rota para encaminhar o tráfego a um destino.

Quando o MCR tem mais de 20 entradas na tabela de rotas, a lista é paginada. Você pode alterar quantas rotas são exibidas por página usando a lista suspensa no final da tabela de rotas.

O número total de entradas na tabela de roteamento aparece no topo e no final da tabela.

Sessões BGP

O BGP se comunica entre dois vizinhos usando uma conexão TCP padrão. Uma vez conectados, os vizinhos BGP compartilham informações de roteamento entre si. A conexão entre os vizinhos é chamada de sessão BGP. A lista de Sessões BGP inclui todas as sessões BGP em execução nos Virtual Cross Connects (VXCs) para o MCR selecionado.

Use esta lista para encontrar todas as rotas que foram anunciadas ou recebidas dos vizinhos BGP.

Para procurar rotas dentro de uma sessão BGP

1. Digite um endereço IP ou texto para encontrar correspondências.
2. Clique em Rotas do Vizinho para abrir uma nova aba para essa sessão.. A aba mostra as rotas anunciadas ou recebidas desse roteador BGP peer.
3. Selecione Anunciadas ou Recebidas para classificar as rotas.

Aviso

Você pode abrir até cinco abas de sessão simultaneamente. Adicionar mais de cinco sessões substitui a primeira aba selecionada pela última aba selecionada.

Para classificar a tabela por coluna

• Clique nos triângulos para cima/baixo ao lado de um título de coluna. As colunas da tabela serão recarregadas, se necessário.
• Clique no título novamente para inverter a ordem. Um pequeno triângulo para cima ou para baixo reflete a ordem de classificação bidirecional atual.

Detalhes do VXC

Ícones de status indicam o status atual da sessão BGP:

• Um tique verde indica que a sessão está ativa.
• Um “x” vermelho indica que a sessão está inativa.
• Um ícone amarelo de informação indica que o status da sessão é desconhecido.

Para visualizar ou editar um VXC

• Clique no nome do VXC.
  A página de Detalhes da Conexão será exibida.

Tabela de roteamento

A tabela de roteamento inclui todas as redes que o MCR pode alcançar, junto com o caminho que o MCR usa para chegar a um destino.

Quando o MCR recebe um pacote, ele examina o endereço IP de destino do pacote e usa a tabela de roteamento para tomar decisões de encaminhamento. Por exemplo, suponha que o MCR esteja selecionando uma rota para um pacote com um endereço IP de destino de 10.0.0.3. O MCR consulta a tabela de roteamento e considera 10.0.0.0/8 e 10.0.0.0/24 como candidatos porque ambos cobrem o intervalo de endereços. Neste exemplo, o MCR escolheria 10.0.0.0/24 como a melhor correspondência, pois é a mais específica.

Pesquisando na tabela de roteamento

Esta seção descreve várias maneiras de recuperar informações detalhadas sobre as rotas.

Para visualizar a tabela de roteamento

1. Selecione a aba Tabela de Rotas.
2. Selecione Todas as Rotas.
3. Após Protocolo, selecione Todos os Tipos.
   O Looking Glass exibe todas as rotas. O número total de rotas aparece no topo e no final da tabela de roteamento.

Para visualizar rotas por endereço IP ou de rede

1. Selecione Rotas por IP.
2. Insira um endereço IPv4, IPv6 ou de rede com uma máscara de sub-rede opcional. Ao inserir o endereço, o controle o valida e exibe seu formato. Por exemplo, insira um endereço IPv4 válido e IPv4 aparecerá no controle. O Looking Glass procura todas as rotas associadas ao protocolo e exibe as entradas correspondentes da tabela.

Aviso

O Looking Glass pesquisa em toda a tabela de roteamento, não apenas na página atual que você está visualizando.

Para visualizar rotas por protocolo

1. Selecione Todas as Rotas.
2. Selecione um protocolo.
   O Looking Glass procura todas as rotas associadas ao protocolo e exibe as entradas correspondentes da tabela.

Para visualizar rotas usando um filtro de texto

1. Selecione Todas as Rotas.
2. Insira um texto, um termo de pesquisa por vez. Por exemplo, digite Azure ou 20.
   O Looking Glass filtra a tabela com base no termo de pesquisa e exibe as entradas correspondentes da tabela.

Esta tabela descreve os títulos das colunas e seus significados.

Título	Descrição
Prefixo	Exibe a rede de destino da rota. Uma rede IP é um grupo de endereços IP. O endereço da rede é o prefixo. Por exemplo: Endereço IPv4: 192.0.2.1 Prefixo da rede IPv4: 192.0.2.0/24 (inclui 192.0.2.0 - 192.0.2.255)
Métrica	Exibe a preferência local da rota.
Protocolo	Conectado - Indica que a rota foi aprendida como resultado da configuração da interface e está diretamente conectada à interface. Estático - Indica que a rota foi configurada explicitamente como uma rota estática. BGP - Indica que a rota foi recebida por meio de mensagens de atualização BGP de um vizinho BGP. Local - Indica que a rota é local ao MCR.
Distância	Exibe a distância administrativa atribuída à rota. Este valor pode ser usado durante a seleção da melhor rota quando houver duas rotas diferentes para o mesmo destino de dois protocolos de roteamento diferentes. Quanto menor a distância administrativa, maior a preferência.
Próximo Hop	Exibe o endereço IP de um roteador adjacente ou salto, na rede remota, que informa ao MCR onde enviar o pacote. Um endereço IP de 0.0.0.0 indica que a rota é local ao MCR e que o MCR não precisa de um endereço de próximo salto para rotear o tráfego para o destino.
Próximo Hop VXC	Fornece um link para a página de Detalhes da Conexão do próximo salto VXC, para que você possa editar o VXC.

Para classificar a tabela por coluna

• Clique nos triângulos para cima/baixo ao lado de um título de coluna.
  As colunas da tabela serão recarregadas, se necessário.
• Clique no triângulo no título novamente para inverter a ordem. O triângulo reflete a ordem de classificação bidirecional atual.

Visualizando rotas BGP

Uma rota BGP é um destino que consiste em um prefixo de endereço IP e outros detalhes que descrevem o caminho para o destino. A página da tabela BGP exibe a tabela BGP, que resume todas as rotas BGP (não apenas as melhores) de todos os vizinhos BGP, incluindo várias rotas para a mesma rede com atributos diferentes.

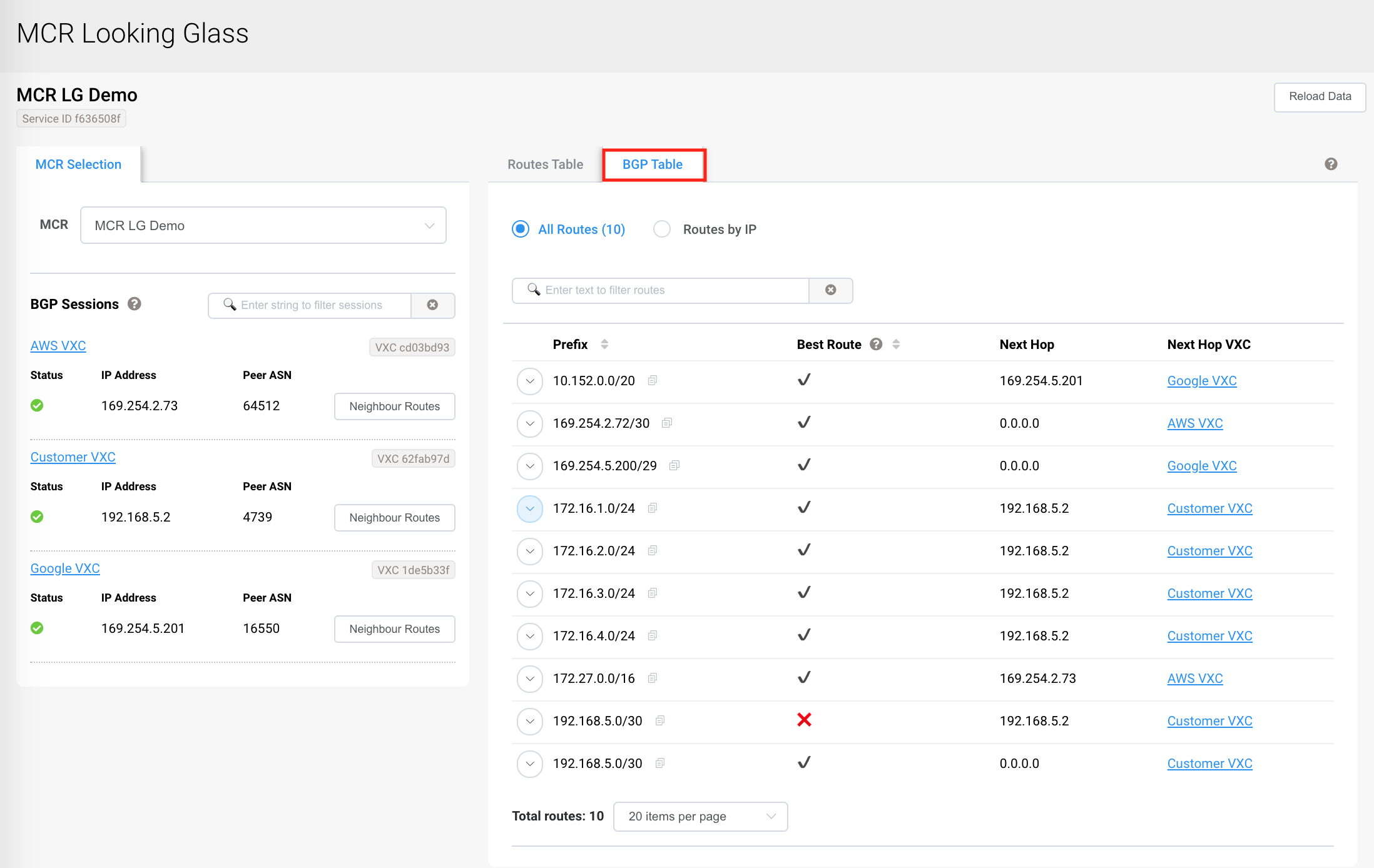

Para visualizar a tabela BGP

1. Selecione a aba Tabela BGP.
2. Selecione Todas as Rotas.

Para procurar rotas BGP por endereço IP

1. Selecione a aba Tabela BGP.
2. Selecione Rotas por IP.
3. Insira um endereço de rede IPv4 ou IPv6 com uma máscara de sub-rede opcional. Ao inserir o endereço, o controle o valida e exibe seu formato. Por exemplo, insira um endereço IPv4 válido e IPv4 aparecerá no controle.
   O Looking Glass procura o prefixo e exibe as entradas da tabela de roteamento BGP.

Para visualizar rotas usando um filtro de texto

1. Selecione Todas as Rotas.
2. Insira um texto, um termo de pesquisa por vez. Por exemplo, digite AWS ou 20.
   O Looking Glass filtra a tabela com base no termo de pesquisa e exibe as entradas correspondentes da tabela.

Esta tabela descreve os títulos das colunas e seus significados.

Título	Descrição
Prefixo	Exibe a rede de destino da rota. Uma rede IP é um grupo de endereços IP. O endereço da rede é o prefixo. Por exemplo: Endereço IPv4: 192.0.2.1 Prefixo da rede IPv4: 192.0.2.0/24 (inclui 192.0.2.0 - 192.0.2.255) Clique no ícone de copiar para copiar o prefixo para a área de transferência.
Melhor Rota	Para cada prefixo na tabela de roteamento, quando há dois ou mais roteadores de próximo salto anunciando um caminho para essa rede de destino, o MCR seleciona a rota preferida. O MCR usa as métricas e valores de distância das mensagens de anúncio recebidas para determinar a melhor rota para um destino. Uma marca de verificação indica que o MCR considera essa rota como a melhor ao escolher entre duas rotas para o mesmo destino. Um “X” indica que o MCR não prefere essa rota ao escolher entre duas rotas para o mesmo destino.
Próximo Hop	Exibe o endereço IP deste salto particular na rede remota. Um espaço em branco indica que essa rota é Local ou Conectada e não precisa de outro roteador para alcançá-la.
Próximo Hop VXC	Fornece um link para editar o VXC usado para alcançar o próximo salto.

Detalhes da rota BGP

As rotas BGP possuem vários atributos associados que o MCR pode considerar ao selecionar a melhor rota. O Looking Glass recupera os valores dos atributos BGP diretamente do MCR. Eles podem ser valores que o MCR recebeu ou valores que o MCR definiu.

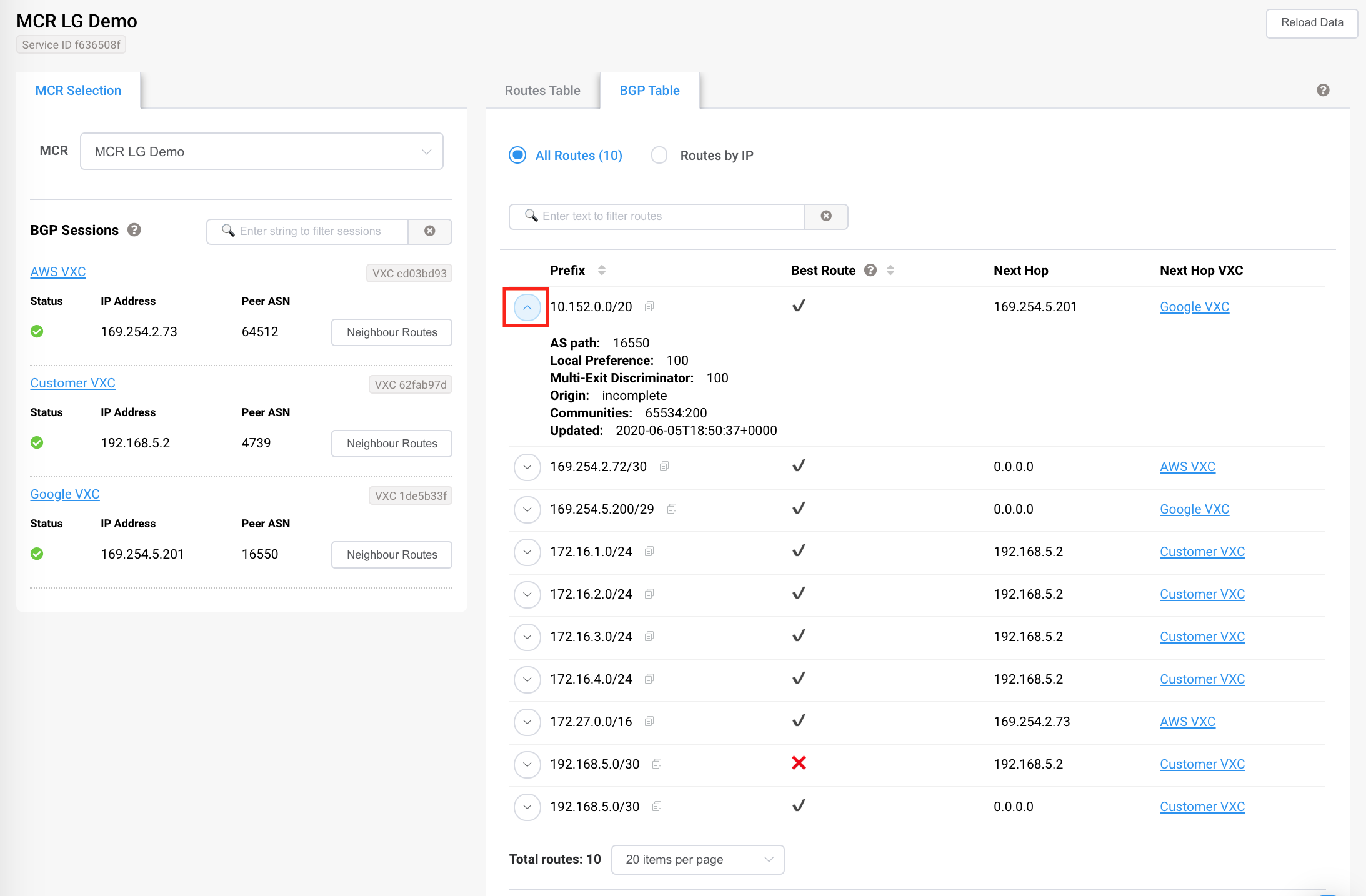

Para visualizar os detalhes da rota BGP

• Selecione a seta para baixo ao lado de um prefixo.

Esta tabela descreve os atributos e seus significados.

Atributo	Descrição
Caminho AS	Exibe uma lista de todos os números de sistema autônomo (ASNs) pelos quais a rota passou. Por exemplo: 132863 58941 58941 4826 Cada ASN identifica uma rede BGP individual. Caminhos AS mais curtos são preferidos porque um caminho mais curto pode indicar um destino mais próximo.
Preferência Local	Exibe a preferência usada dentro de um sistema autônomo. A preferência local mais alta é preferida. O valor padrão é 100.
Multi-Exit Discriminator	Exibe o valor do Multi-Exit Discriminator (MED) que é considerado ao selecionar a rota de tráfego preferida. O MCR considera o MED quando o caminho de anúncio AS é o mesmo para rotas candidatas e há múltiplos pontos de entrada para esse AS. Para determinar o VXC preferido, o MCR seleciona a métrica MED mais baixa sobre a métrica mais alta. Para mais informações sobre como configurar o MED, veja Configurando uma rota preferencial.
Origem	Indica de onde veio um prefixo. A origem de um prefixo é um fator-chave usado pelo BGP para selecionar o melhor caminho para um destino entre múltiplos caminhos alternativos na rede. O valor mais baixo é preferido. IGP - Indica que o prefixo se originou de um Protocolo de Gateway Interior. Esta origem tem o valor mais baixo e mais preferido. EGP - Indica que o prefixo se originou de um Protocolo de Gateway Exterior. Esta origem tem o valor médio. Incompleto - Indica que o prefixo foi aprendido por outros meios, como configurado estaticamente. Esta origem tem o valor mais alto.
Comunidades	Exibe a comunidade BGP da rota. Comunidades BGP são um grupo de destinos que compartilham uma propriedade comum. O formato é: Número-AS:valor-comunidade Por exemplo, 65534:100. Aviso: As sessões BGP no MCR passam comunidades BGP padrão e estendidas entre vizinhos de forma transparente. No entanto, o MCR reserva alguns ASNs privados para uso interno. Quando o MCR recebe uma comunidade BGP que está em uso internamente, ela será removida da sessão BGP. Para evitar a remoção da comunidade BGP, evite comunidades definidas com um ASN privado de 2 bytes como seu primeiro valor. Por exemplo, private_asn:nnn.
Atualizado	Exibe a última vez que a rota foi atualizada.

Visualizando rotas estáticas

Rotas estáticas são definidas e mantidas manualmente. O roteamento estático não é propriamente um protocolo de roteamento, mas sim um processo simples de inserir manualmente um prefixo de rota e destino para definir uma rota.

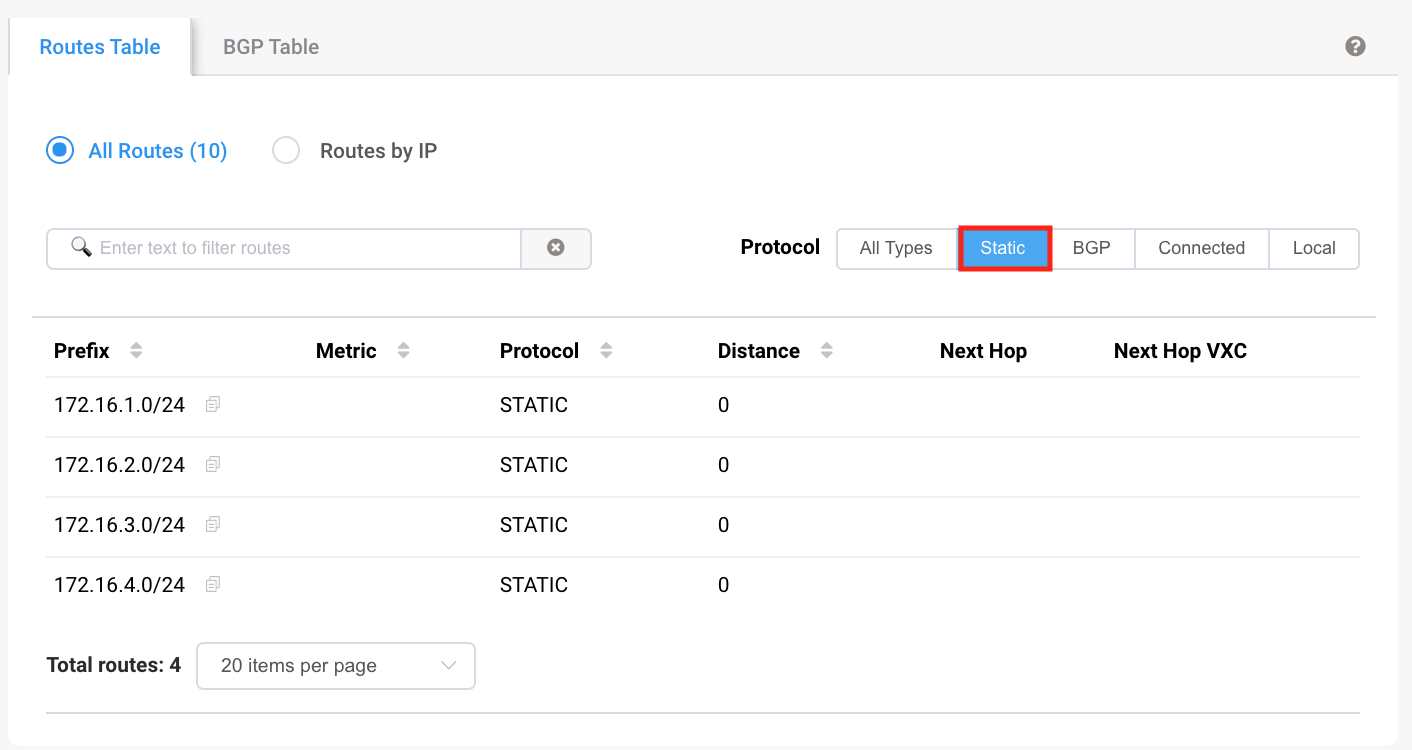

Para visualizar rotas estáticas

1. Selecione a aba Tabela de Rotas.
2. Selecione Todas as Rotas.
3. Para Protocolo, selecione Estático.

Recarregando os dados

Rotas são adicionadas, atualizadas e retiradas das tabelas de roteamento à medida que as redes mudam.

O Looking Glass coleta detalhes das rotas quando você seleciona um MCR e não atualiza as alterações na tabela de rotas automaticamente. A tabela de rotas é atualizada quando você recarrega manualmente os dados.

Para recarregar as informações de rota

• Clique em Recarregar Dados no canto superior direito.

Aviso

O MCR Looking Glass tem um limite de 100 solicitações.
