Cenários Comuns de Conectividade Multicloud

Este tópico descreve alguns cenários comuns de design de conectividade usando Megaport PortsUma Port é a interface Ethernet de alta velocidade que se conecta à rede global definida por software (SDN) da Megaport. Ports estão disponíveis em 1 Gbps, 10 Gbps, 100 Gbps, ou opções de velocidade superior, dependendo da localização e da disponibilidade do serviço.
, Megaport Cloud Router (MCR)O MCR é um serviço de roteador virtual gerenciado que estabelece conectividade de Camada 3 na rede definida por software (SDN) global da Megaport. As instâncias do MCR são pré-configuradas em data centers nas principais zonas globais de roteamento. Um MCR permite a transferência de dados entre redes multicloud ou de cloud híbrida, provedores de serviços de rede e provedores de serviços de cloud.
e Megaport Virtual Edge (MVE)O MVE é uma plataforma de Virtualização de Funções de Rede (NFV) sob demanda, agnóstica a fornecedores, que fornece infraestrutura virtual para serviços de rede na borda da rede global definida por software (SDN) da Megaport. Tecnologias de rede como SD-WAN e NGFW são hospedadas diretamente na rede global da Megaport via Megaport Virtual Edge.
. Os cenários variam de uma rede simples parcialmente protegida até uma rede fim a fim altamente disponível e resiliente para multicloudO uso de múltiplos serviços de computação em nuvem em uma única arquitetura heterogênea. Por exemplo, uma empresa pode usar vários provedores de nuvem para serviços de infraestrutura (IaaS) e de software (SaaS). Uma das principais propostas de valor da Megaport é viabilizar a conectividade multicloud.
e nuvem híbrida.

Para obter mais informações sobre diferentes cenários multicloud e sobre como definir seus requisitos de conectividade, veja o Design Scenarios for Multicloud — Diversity and Design Principles blog. Você também pode baixar nosso Multicloud Network Blueprints Infopaper em Multicloud Network Blueprints.

Dica

Para ajudar você a arquitetar sua solução multicloud, você pode download a Visio (VSDX) file com esses cenários.

Cenário:
1
2
3
4
5
6
7
8
9
10
11
12
13
Legenda

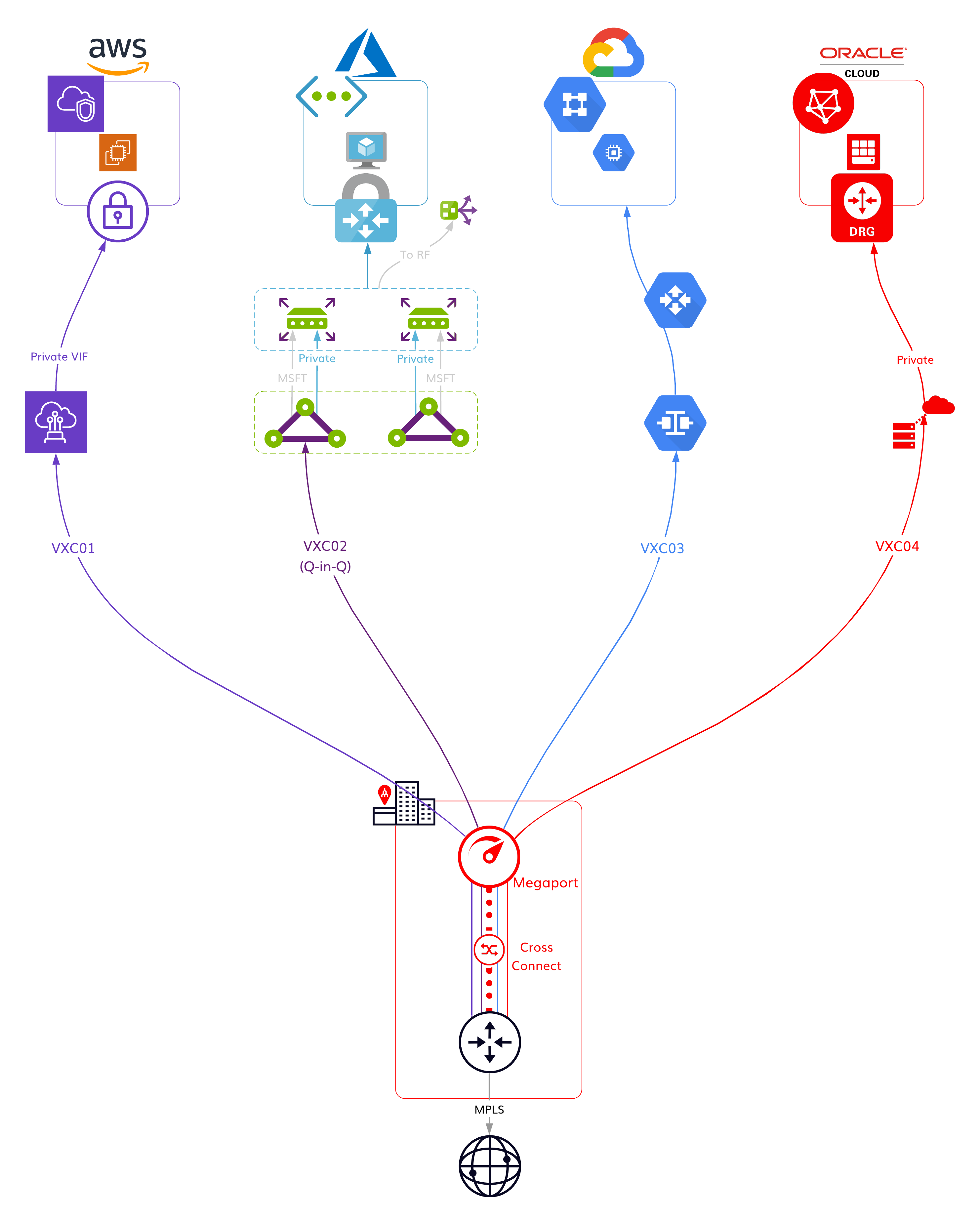

Cenário 1
Multicloud híbrido, sem redundância. Inclui um único Port conectando a cada CSP.
Design de HA	Não
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim - 1 DC
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Não
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP O equipamento de rede do cliente (on-premises) suporta IEEE 802.1ad (Q-in-Q) – Especificamente para Microsoft Azure Nota: Se 802.1ad não for suportado, use o Cenário 3 (MCR).
Megaport Tecnologia necessária		Quantos?
Port	Sim	1
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	4 (1 para cada CSP)

Cenário 2
Multicloud híbrido, sem redundância. Inclui duas Ports configuradas como um LAGDescreve diversos métodos para usar múltiplas conexões de rede paralelas para aumentar a vazão além do limite que um único link (uma conexão) pode atingir. Em geral, para agregação de links, as Ports físicas devem residir em um único switch/roteador. conectando a cada CSP em uma configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim - 1 DC
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Não
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP O equipamento de rede do cliente (on-premises) suporta IEEE 802.1ad (Q-in-Q) – Especificamente para Microsoft Azure Nota: Se 802.1ad não for suportado, use o Cenário 3 (MCR).
Megaport Tecnologia necessária		Quantos?
Port	Sim	2 (em LAG)
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	8 (2 para cada CSP)

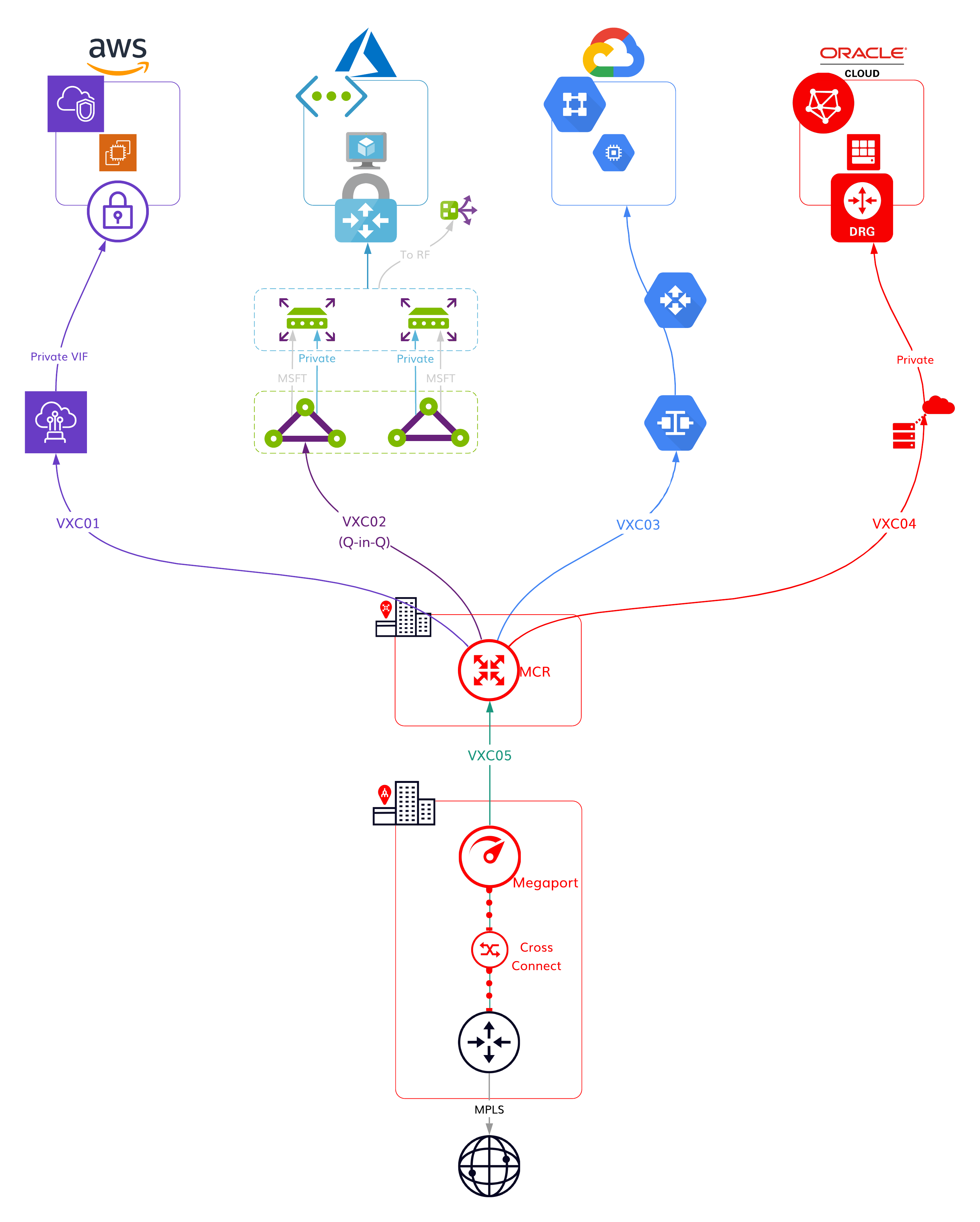

Cenário 3
Híbrido cloud-to-cloud, sem redundância. Inclui um MCR como hub conectando um único Port em um DC aos CSPs.
Design de HA	Não
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim - 1 DC
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Não
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP (para melhor seleção de caminho, não obrigatório)
Megaport Tecnologia necessária		Quantos?
Port	Sim	1
Megaport Cloud Router (MCR)	Sim	1
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	5 (incluindo 1 para cada CSP)

Cenário 4
Multicloud híbrido, redundante (local único). Inclui um Port em cada zona de diversidade conectando-se a cada CSP em uma configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Não
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP O equipamento de rede do cliente (on-premises) suporta IEEE 802.1ad (Q-in-Q) – Especificamente para Azure Nota: Se 802.1ad não for suportado, use MCR (Cenário 6).
Megaport Tecnologia necessária		Quantos?
Port	Sim	2 (4 em um LAG)
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	8 (2 para cada CSP)

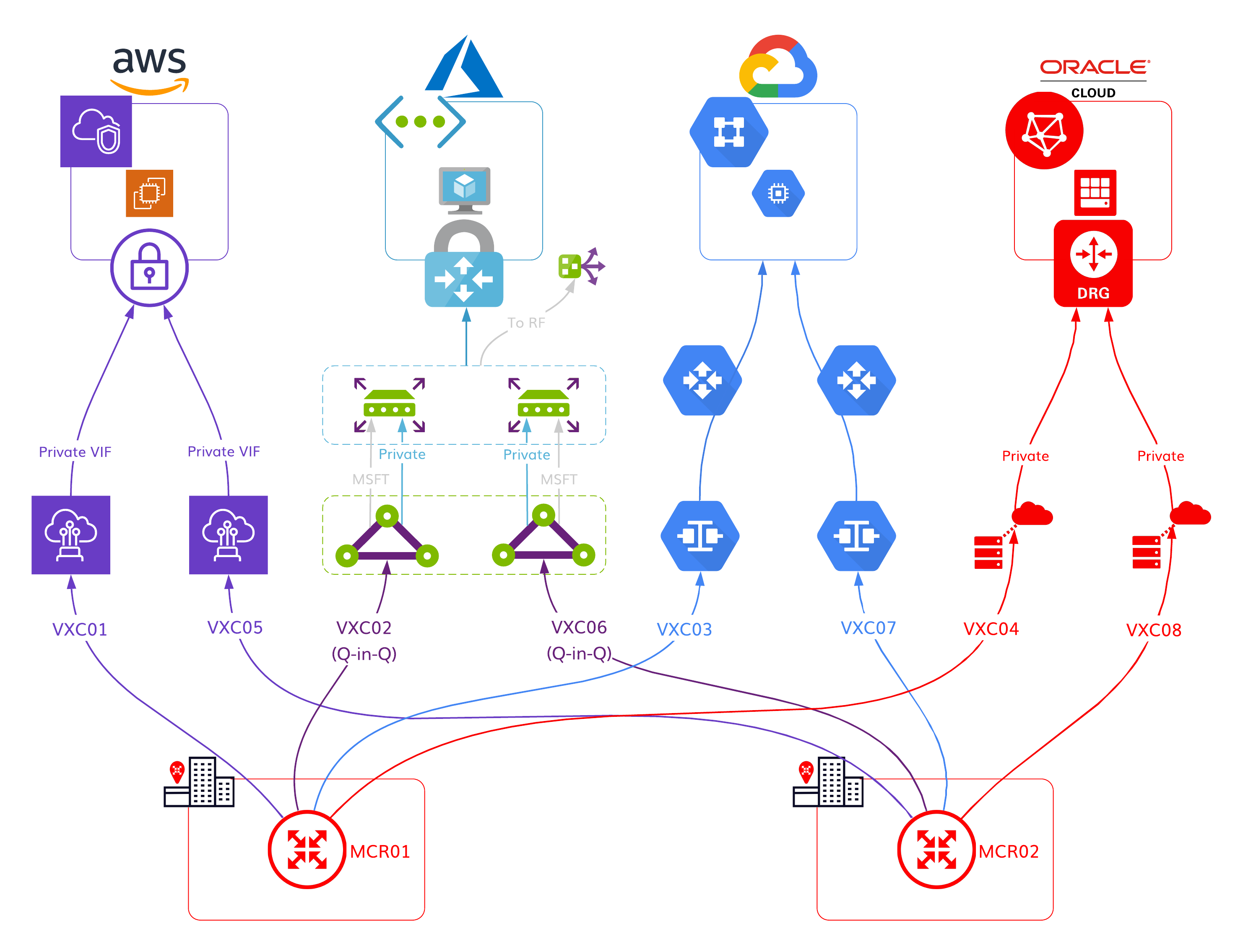

Cenário 5
Cloud-native, redundante. Inclui dois MCR como hubs que conectam os CSPs em uma configuração de HA sem exigir infraestrutura on-premises.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Não
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Não
Pré-requisitos
Nenhum necessário
Megaport Tecnologia necessária		Quantos?
Port	Não
Megaport Cloud Router (MCR)	Sim	2
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	8 (2 para cada CSP)

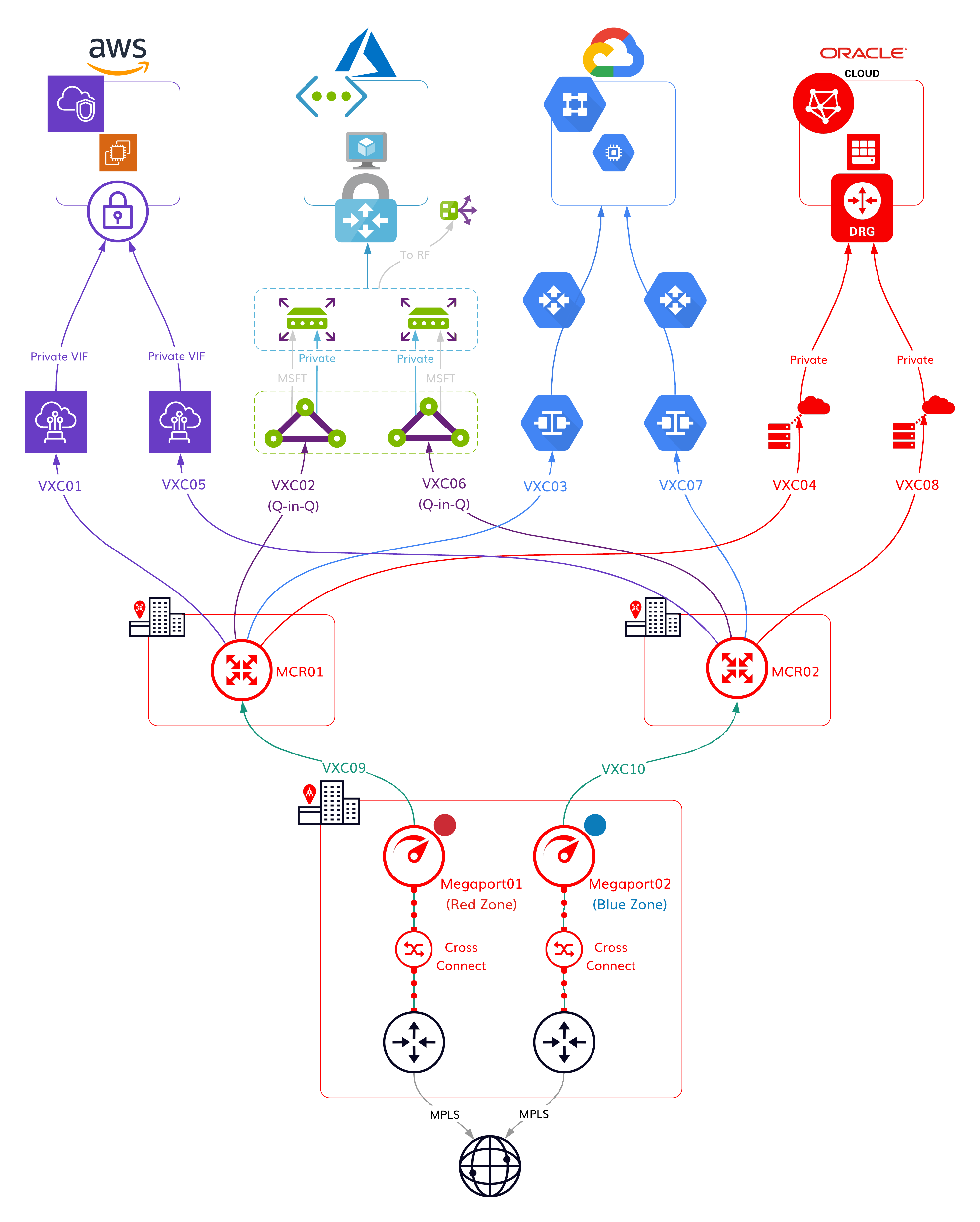

Cenário 6
Híbrido cloud-to-cloud, redundante (local único). Inclui dois MCR como hubs que conectam um DC com um Port em cada zona de diversidade aos CSPs em uma configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Não
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP (para melhor seleção de caminho, não obrigatório).
Megaport Tecnologia necessária		Quantos?
Port	Sim	2 (4 em um LAG)
Megaport Cloud Router (MCR)	Sim	2
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	10 (incluindo 2 para cada CSP)

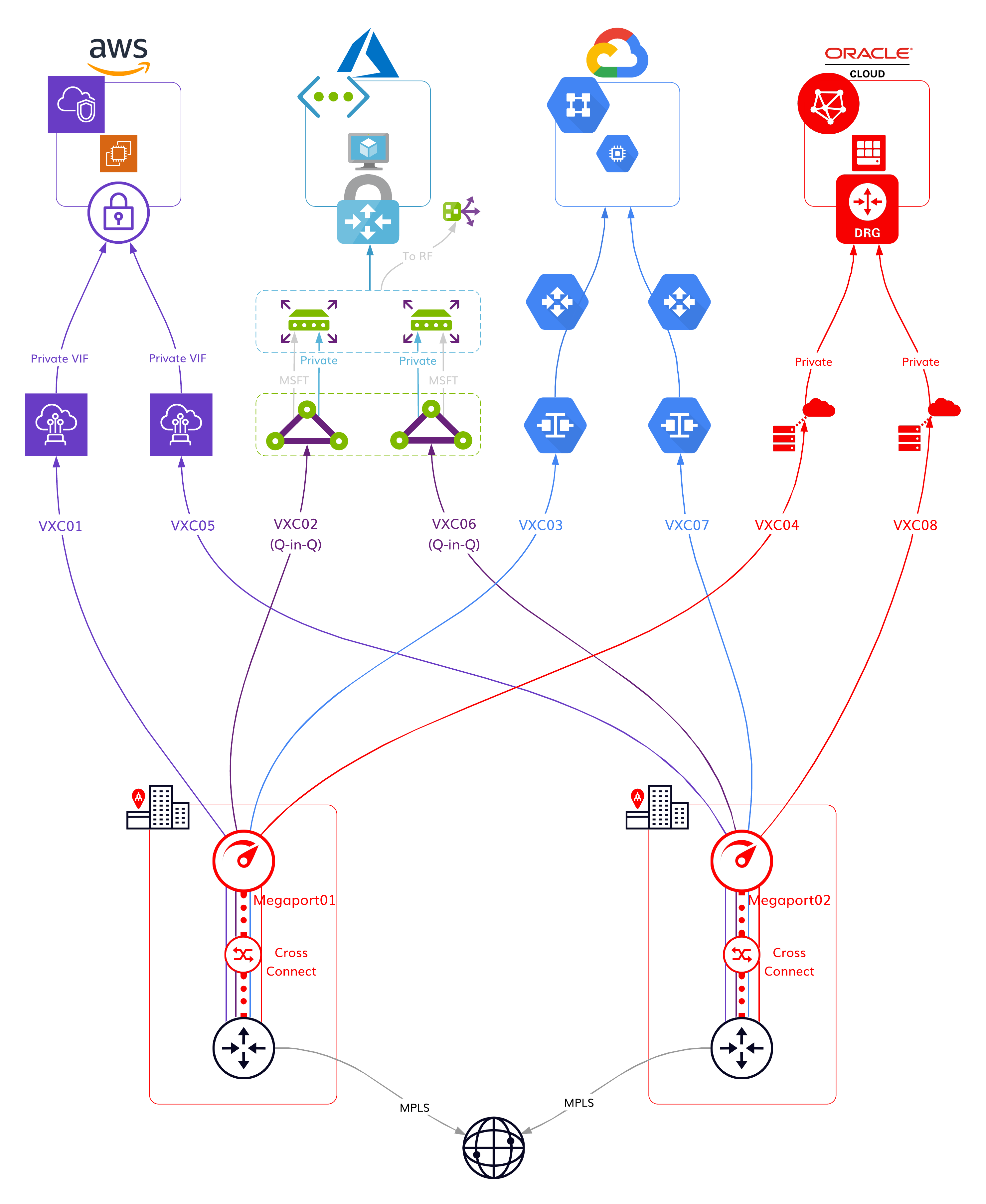

Cenário 7
Multicloud híbrido, redundância adicional (múltiplas localidades ou regiões). Inclui um único Port em cada DC conectando-se aos CSPs em configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim - 2 DCs
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Sim
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP O equipamento de rede do cliente (on-premises) suporta IEEE 802.1ad (Q-in-Q) – Especificamente para Azure Nota:Se 802.1ad não for suportado, use MCR (Cenário 8).
Megaport Tecnologia necessária		Quantos?
Port	Sim	2 (4 em um LAG)
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	8 (2 para cada CSP)

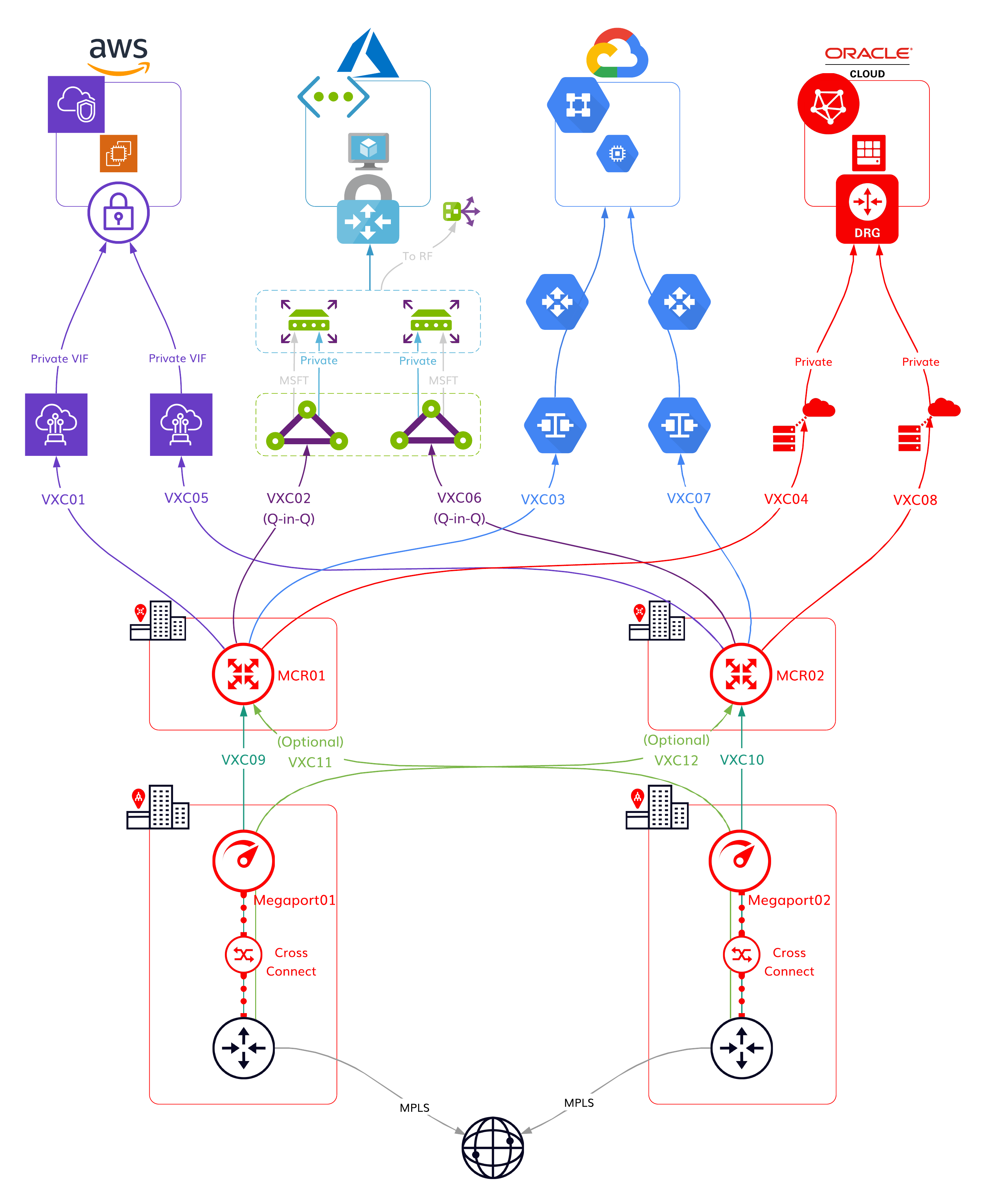

Cenário 8
Híbrido cloud-to-cloud, redundância adicional (múltiplas localidades ou regiões). Inclui dois MCR como hubs que conectam DCs com Ports aos CSPs em uma configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Sim
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP (para melhor seleção de caminho, não obrigatório)
Megaport Tecnologia necessária		Quantos?
Port	Sim	2
Megaport Cloud Router (MCR)	Sim	2
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	10 (2 para cada CSP + 2 opcionais)

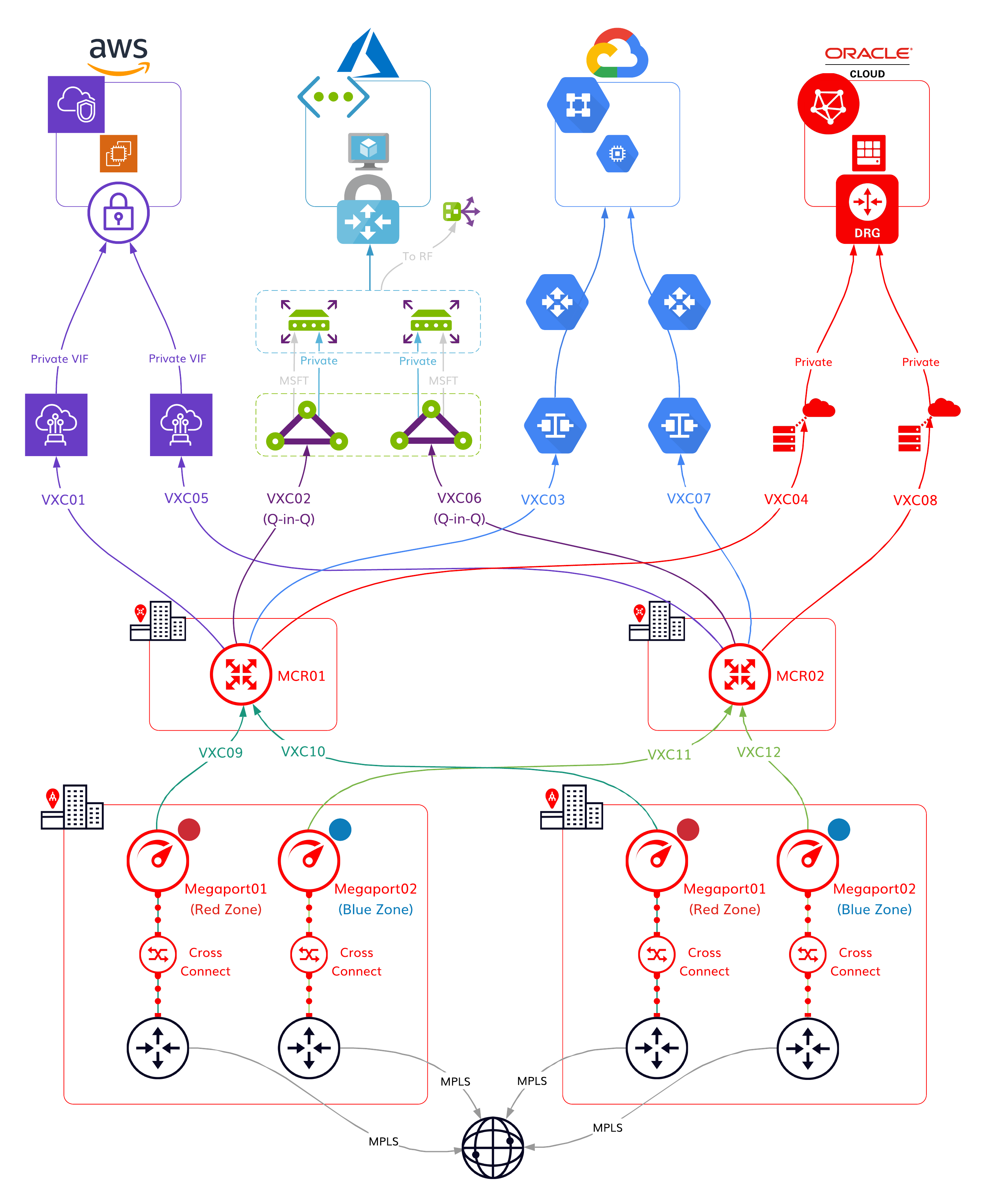

Cenário 9
Híbrido cloud-to-cloud, redundância adicional (múltiplas localidades ou regiões). Inclui dois MCR como hubs que conectam DCs com Ports em diferentes zonas de diversidade aos CSPs em uma configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim - 2 DCs
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Sim
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP (para melhor seleção de caminho, não obrigatório)
Megaport Tecnologia necessária		Quantos?
Port	Sim	4
Megaport Cloud Router (MCR)	Sim	2
Megaport Virtual Edge (MVE)	Não
Virtual Cross Connect (VXC)	Sim	12 (2 para cada CSP)

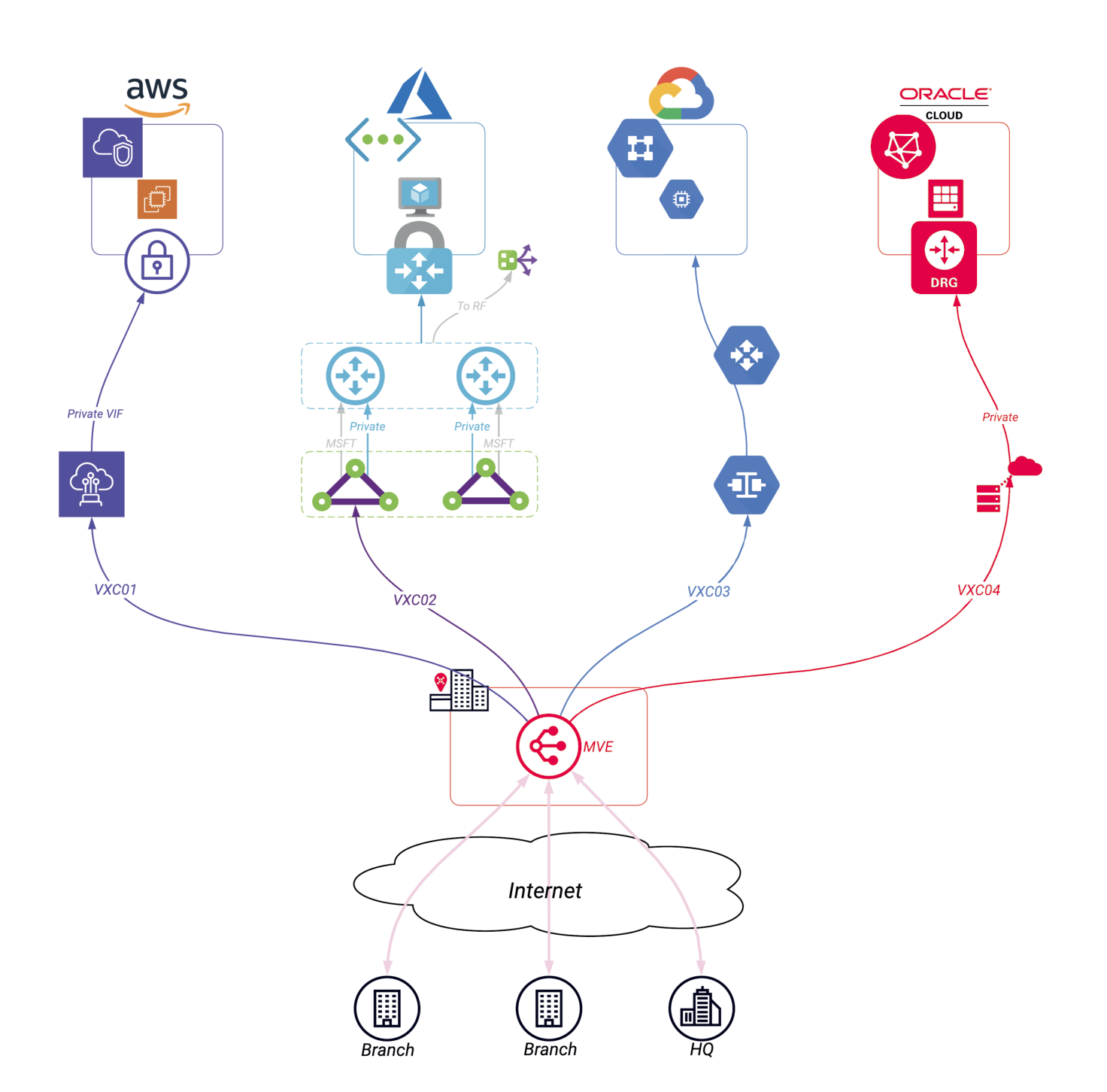

Cenário 10
Filial para multicloud, não conectado a data center, sem redundância. Inclui um único MVE conectando CSPs e filiais.
Design de HA	Não
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Não
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Sim
Pré-requisitos
Nenhum necessário
Megaport Tecnologia necessária		Quantos?
Port	Não
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Sim	1
Virtual Cross Connect (VXC)	Sim	4 (1 para cada CSP)

Cenário 11

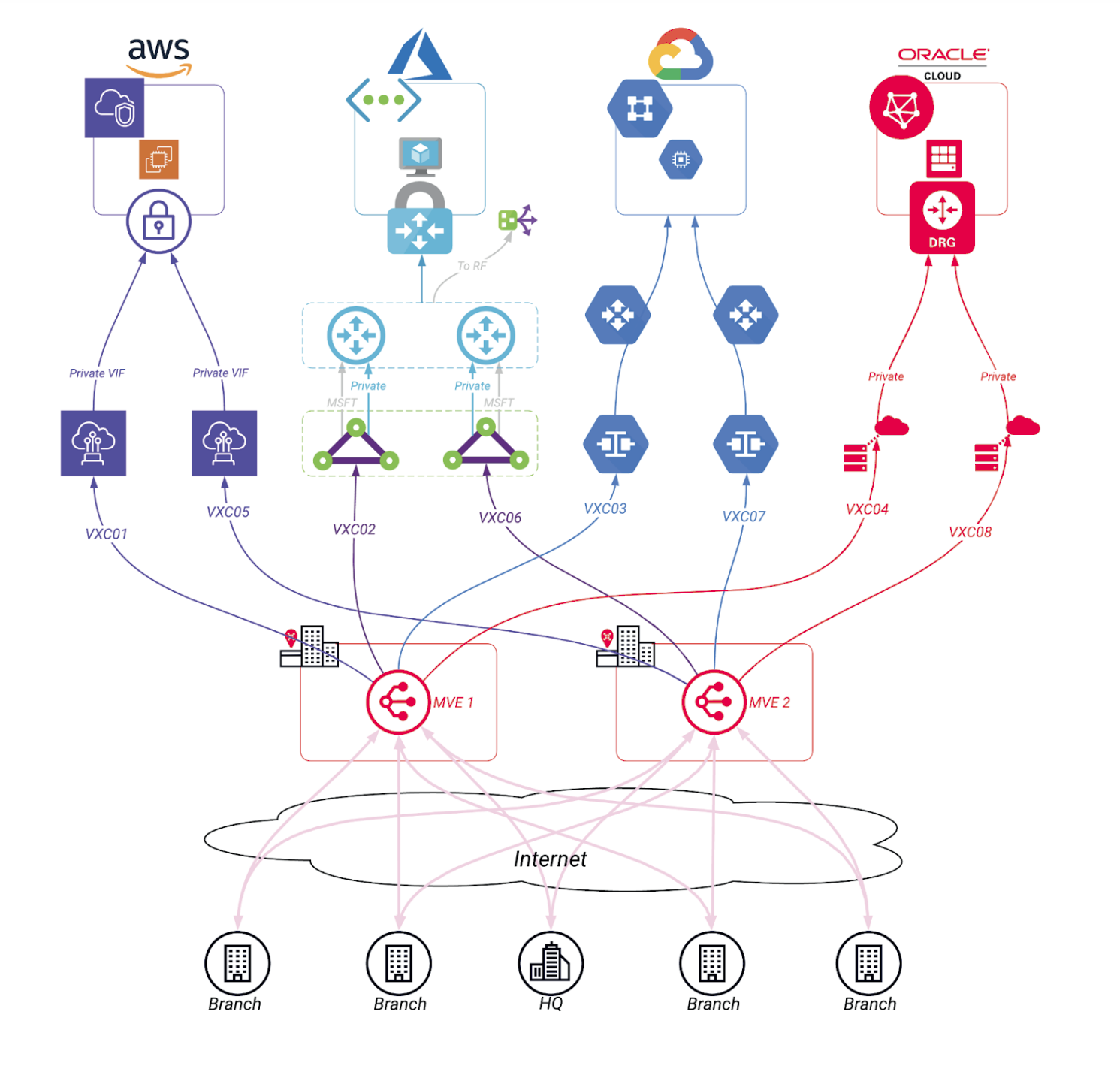

Filial para multicloud, não conectado a data center, redundante. Inclui dois MVE conectando CSPs e filiais em uma configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Não
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Sim
Pré-requisitos
Nenhum necessário
Megaport Tecnologia necessária		Quantos?
Port	Não
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Sim	2
Virtual Cross Connect (VXC)	Sim	8 (2 para cada CSP)

Cenário 12

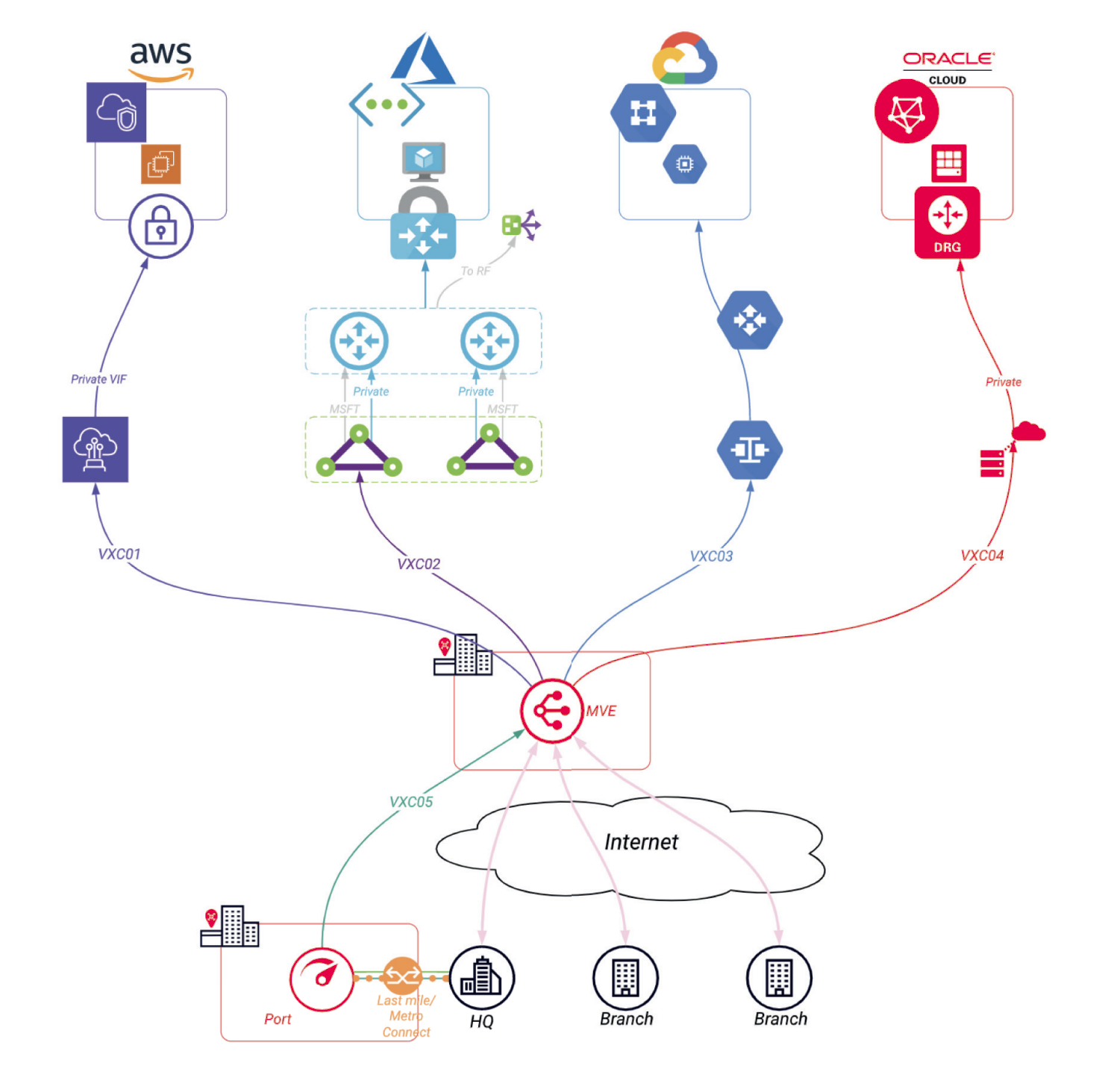

Filial para multicloud, conectado a data center, sem redundância, underlay duplo. Inclui um único MVE conectando CSPs, filiais e um data center via um Port.
Design de HA	Não
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim - 1 DC
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Sim
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP (para melhor seleção de caminho, não obrigatório)
Megaport Tecnologia necessária		Quantos?
Port	Sim	1
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Sim	1
Virtual Cross Connect (VXC)	Sim	5 (incluindo 1 para cada CSP)

Cenário 13

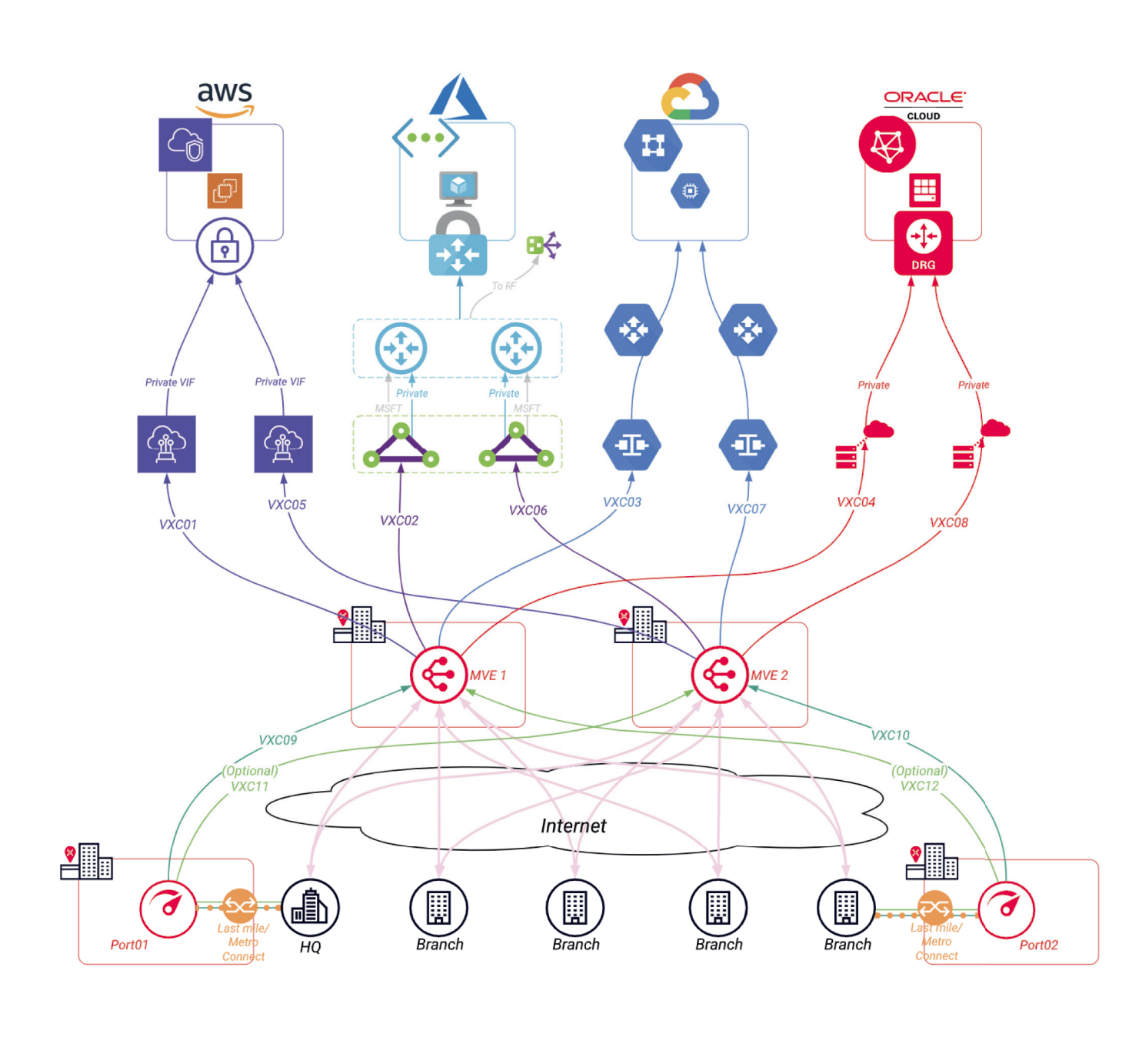

Filial para multicloud, conectado a data center, redundante, underlay duplo. Inclui dois MVE conectando CSPs, filiais e data centers via Ports em uma configuração de HA.
Design de HA	Sim
Multicloud	Sim
Data center on-premises (colocation) ou escritório	Sim - 2 DCs
On-premises geograficamente próximo aos CSPs	N/A
Regiões diversas	Sim
Pré-requisitos
O equipamento de rede do cliente (on-premises) suporta portas ópticas LX de 1 Gbps, ópticas LR de 10 Gbps ou LR4 de 100 Gbps O equipamento de rede do cliente (on-premises) suporta BGP (para melhor seleção de caminho, não obrigatório)
Megaport Tecnologia necessária		Quantos?
Port	Sim	2
Megaport Cloud Router (MCR)	Não
Megaport Virtual Edge (MVE)	Sim	2
Virtual Cross Connect (VXC)	Sim	10 (2 para cada CSP + 2 opcionais)
