Criando uma Conexão com Google Cloud Services para um MVE com SD-WAN Aruba EdgeConnect

Você pode criar uma conexão de rede de um MVE com Aruba EdgeConnect SD-WAN para o Google Cloud através do Partner Interconnect.

Ao se conectar ao Google Cloud Platform (GCP) através do Partner Interconnect com a Megaport, o Virtual Cross Connect (VXC) forma o componente de Camada 2 da conexão, e o BGP de Camada 3 é estabelecido diretamente entre o cliente e o GCP.

Importante

Antes de começar, crie um MVE no Aruba Orchestrator. Para mais informações, veja Criando um MVE. O MVE precisa estar no estado ativo.

Existem três partes para adicionar uma conexão com o Google Cloud ao seu MVE e ao Aruba Orchestrator.

1. Crie um anexo de Partner Interconnect no Google Cloud Console ou no gcloud CLI. Copie a chave de pareamento fornecida como parte da criação do anexo. Para mais detalhes, veja a documentação do Google sobre Google Partner Interconnects.

2. No Megaport Portal, crie um VXC do seu MVE para conectar ao seu anexo do Google Cloud.

3. No Aruba Orchestrator, crie uma nova interface e adicione os detalhes da conexão com o Google Cloud.

Essas instruções percorrem as partes segunda e terceira.

Aviso

O MVE para Aruba EdgeConnect SD-WAN requer etapas de configuração tanto no Aruba Orchestrator quanto no Megaport Portal para todas as conexões de nuvem.

Adicionando a conexão com o Google Cloud no Megaport Portal

Para configurar a conexão com o Google Cloud Platform, você precisa criar a conexão no Megaport Portal.

Para implementar um VXC para o GCP a partir do Megaport Portal

1. No Megaport Portal, vá para a página Serviços e selecione o MVE para a conexão.

2. Clique em +Conexão e clique em Nuvem.

3. Selecione Google como o provedor de serviços

4. Copie e cole a chave de pareamento do console do Google Cloud no campo no painel direito. Os destinos relevantes do Google aparecem com base na região da sua conexão GCI Partner.

5. Selecione o local de destino para sua conexão e clique em Próximo.

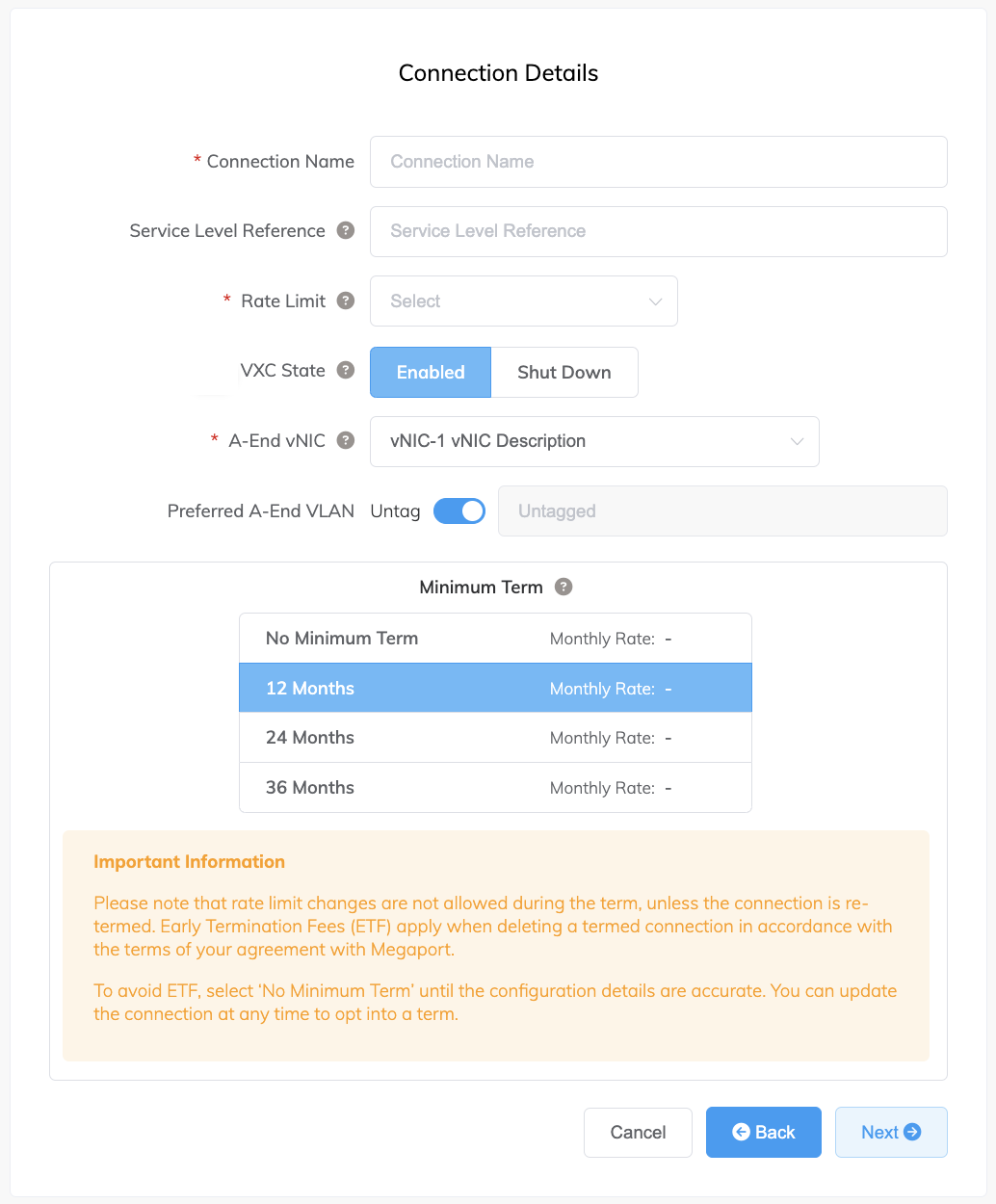

6. Especifique os detalhes da conexão:

   • Nome da Conexão – O nome do seu VXC que será mostrado no Megaport Portal.

   • Referência de Nível de Serviço (opcional) – Especifique um número de identificação único para o VXC a ser usado para fins de faturamento, como um número de centro de custo ou um ID de cliente único. O número de referência do nível de serviço aparece para cada serviço na seção de Produto da fatura. Você também pode editar este campo para um serviço existente.

     Aviso

     Contas gerenciadas por parceiros podem aplicar uma Oferta de Parceiro a um serviço. Para mais informações, veja Associando uma Oferta a um Serviço.

   • Limite de Taxa – A velocidade da sua conexão em Mbps. A velocidade não pode ser mudada após o lançamento. Insira a mesma taxa que você selecionou para a velocidade da sua porta do Google.

   • Estado do VXC – Selecione Ativado ou Desativado para definir o estado inicial da conexão. Para mais informações, consulte Desativando um VXC para Testes de Failover.

     Aviso

     Se você selecionar Desativado, o tráfego não fluirá por este serviço e ele se comportará como se estivesse inativo na rede da Megaport. A cobrança por este serviço permanecerá ativa e você ainda será cobrado por esta conexão.

   • vNIC da terminação A – Selecione um vNIC da terminação A do menu de seleção. Veja Criando um MVE no Megaport Portal para mais informações sobre vNICs.

   • VLAN Preferida da Terminação A (opcional) – Especifique um ID de VLAN não utilizado para esta conexão.
     Este ID de VLAN deve ser um ID exclusivo nesta Porta e pode variar de 2 a 4093. Se você especificar um ID de VLAN já em uso, o sistema exibirá o próximo número de VLAN disponível. O ID de VLAN deve ser exclusivo para prosseguir com o pedido. Se você não especificar um valor, a Megaport atribuirá um.

   • Prazo Mínimo – Selecione Sem Prazo Mínimo, 12 Meses, 24 Meses ou 36 Meses. Prazos mais longos resultam em uma taxa mensal menor. 12 Meses é selecionado por padrão.
     Observe as informações na tela para evitar taxas de rescisão antecipada (ETF). Veja Preços e Termos de Contrato do VXC e Faturamento de VXC, Megaport Internet e IX para mais informações.



7. Clique em Próximo para adicionar o VXC ao seu pedido e concluir o processo de checkout.

8. Após implantar o VXC, volte ao seu anexo no Google Cloud Console e aceite-o. Você receberá seu endereço IP privado do Google para configurar o BGP. Certifique-se de pré-ativar o anexo ou marcá-lo como ativo após configurar o VXC. Caso contrário, você não poderá configurar o BGP com sua instância SD-WAN.

Aviso

O ASN do Google será sempre 16550.

Adicionando detalhes da conexão do Google Cloud ao Aruba Orchestrator

Depois de criar a conexão do seu MVE com o Google Cloud e configurá-la no console do Google, você precisa configurá-la no Aruba Orchestrator. Isso envolve revisar os templates do Orchestrator para adicionar uma interface LAN e configurar as definições de BGP, ASNs e VLANs.

Para adicionar uma interface LAN no Aruba Orchestrator

1. Colete os detalhes da conexão no console do Google.

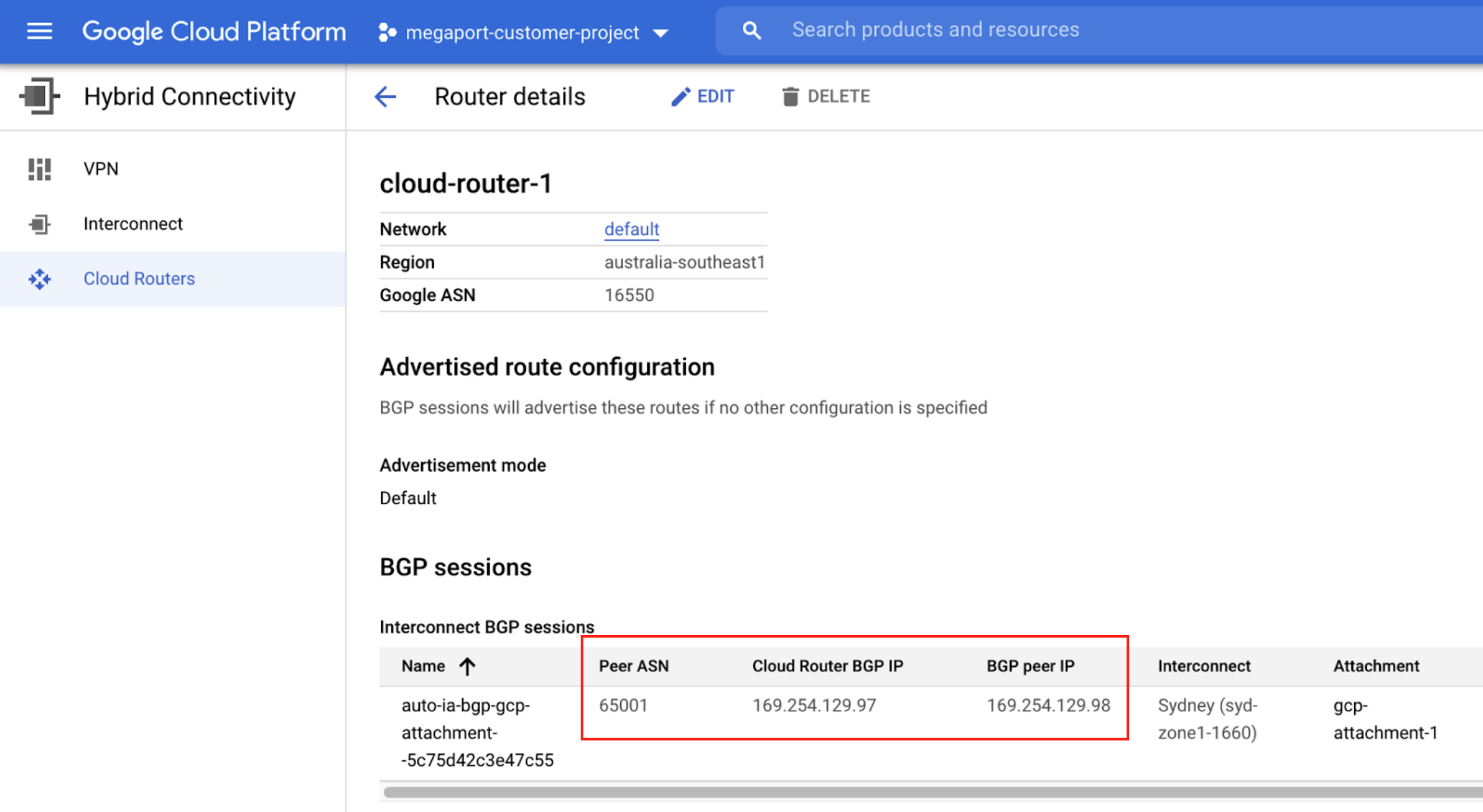

   Exiba os detalhes da conexão que você criou no Google Cloud para esta conexão. Anote os valores de Peer ASN, Cloud Router BGP IP, e BGP Peer IP.


2. Colete os detalhes da conexão no Megaport Portal.

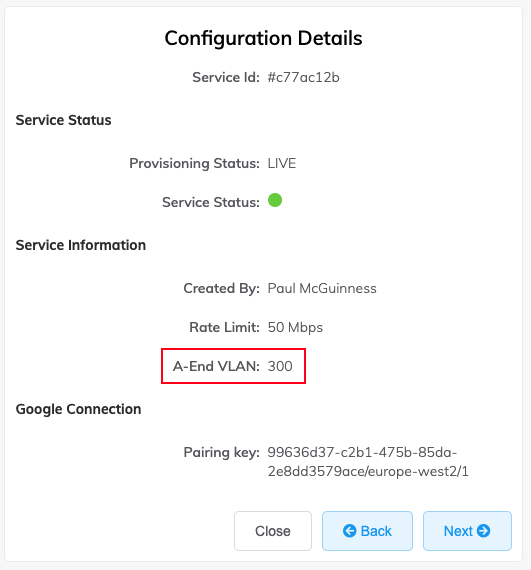

   Para exibir os detalhes, clique no ícone de engrenagem para a conexão do Google a partir do seu MVE e clique na visualização Detalhes. Anote o valor da VLAN da Terminação A.


Em seguida, você adicionará uma subinterface ao seu Aruba EC-V.

1. Faça login no Aruba Orchestrator.

2. Escolha Configuration > Networking | Deployment.

3. Localize o dispositivo pelo nome do host e clique no ícone de edição (lápis).

4. Adicione uma nova interface LAN:
   Clique em +Adicionar ao lado de LAN Interfaces.

   Aviso

   Se esta for a primeira conexão de serviço do lado LAN, clique em +Adicionar. Se você já tiver uma interface LAN, clique em +IP na lista suspensa de Interface para adicionar uma nova configuração.

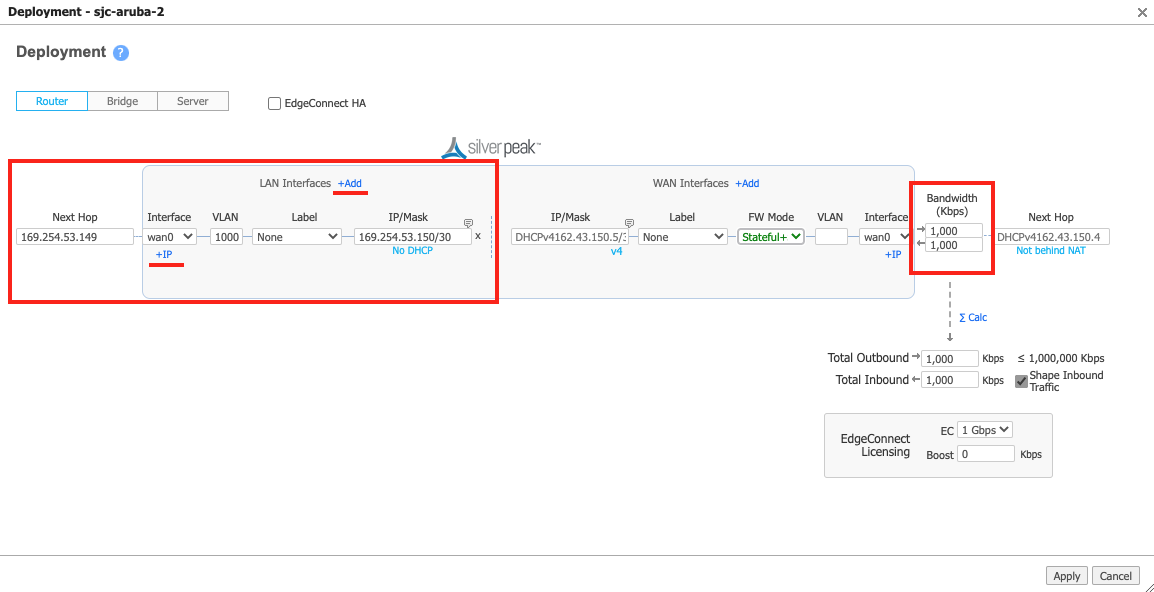

   Aqui está uma tela com valores de exemplo.



5. No menu de seleção Interface, escolha wan0.

6. No campo VLAN, insira o valor da VLAN de Terminação A para esta conexão do Google no Megaport Portal. Clique no ícone de detalhes da conexão no Megaport Portal para encontrar este valor.

7. (Opcional) Selecione um Rótulo pré-configurado ou selecione Nenhum.
8. No campo IP/Máscara, insira o endereço IP da interface de Terminação A e a máscara de sub-rede para esta conexão do Google. Esses valores estão disponíveis nos detalhes do anexo de VLAN no console do Google Cloud. O endereço IP aparece no campo BGP Peer IP.
9. Para o Next Hop, insira o endereço Cloud Router BGP IP do lado do Google dos detalhes do anexo de VLAN no console do Google Cloud.
10. Especifique os valores de largura de banda de entrada e saída. A largura de banda deve ser igual ou inferior ao limite de largura de banda do MVE: Pequeno ≤ 500 Mbps, Médio ≤ 1 Gbps ou Grande ≤ 5 Gbps.
11. Clique em Apply.
12. Se solicitado, reinicie o dispositivo. Uma reinicialização é necessária apenas ao adicionar a primeira interface LAN, pois o sistema muda o dispositivo do modo servidor para o modo roteador.

Uma vez que o dispositivo esteja acessível a partir do Orchestrator, você pode configurar uma sessão BGP.

Para configurar uma sessão BGP (opcional)

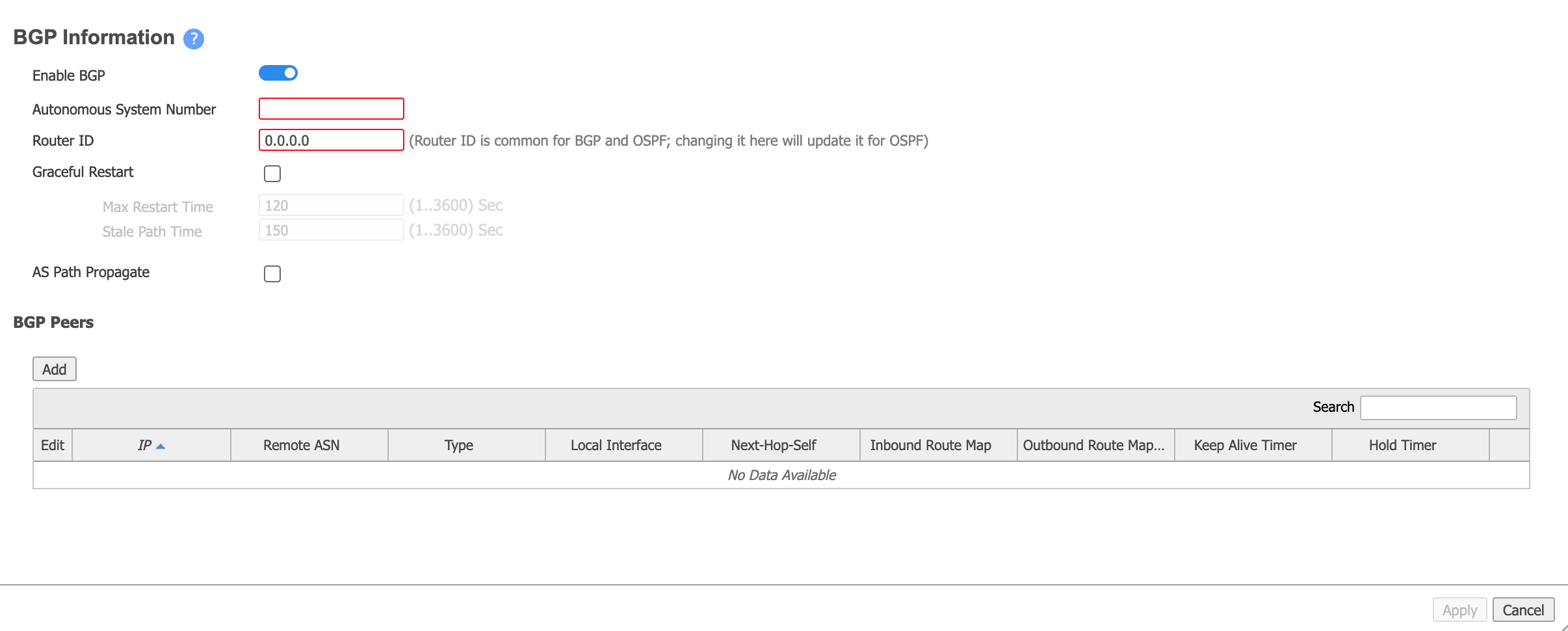

1. No Orchestrator, vá para Configuration > Networking | Routing | BGP.
2. Clique no ícone de edição (lápis) para o dispositivo .
3. Mova o controle deslizante para Enable BGP.
4. Forneça o Número do Sistema Autônomo. Este é o ASN do Cliente (seu MVE local), coletado na Etapa 1.
5. No campo ID do Roteador, insira um IP do sistema conforme exigido pelo design da sua rede. Você pode usar qualquer endereço IP no MVE, como o IP de loopback 0 especificado durante a aceitação inicial do dispositivo, o IP da interface do lado do MVE do VXC, ou o endereço IP de trânsito.

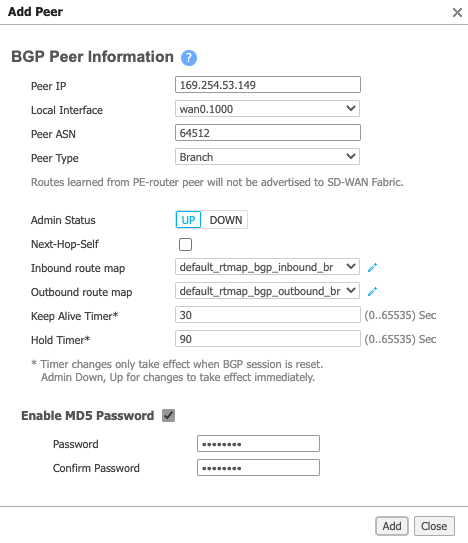

6. Na seção BGP Peers section, clique em Add e forneça as seguintes informações:

   • Peer IP – Este é o endereço IP local do Google Cloud. Este valor está disponível nos detalhes do anexo de VLAN no console do Google Cloud. O endereço IP aparece no campo Cloud Router BGP IP.
   • Local Interface – Escolha a interface LAN recém-criada (a interface está no formato wan0+VLAN).
   • Peer ASN – Este é o ASN do Google Cloud, que é 16550. Este é um valor fixo e aparece nos detalhes do anexo de VLAN no console do Google.
   • Peer Type – Escolha Branch.
   • Enable MD5 Password – Se necessário, selecione esta opção e insira e confirme sua senha MD5. Esta é a chave de autenticação BGP no Megaport Portal.


7. Clique em Add.

8. Clique em Apply.
   Levará alguns segundos para que a configuração seja enviada para o dispositivo. Clique no ícone de atualização para atualizar os dados do dispositivo.

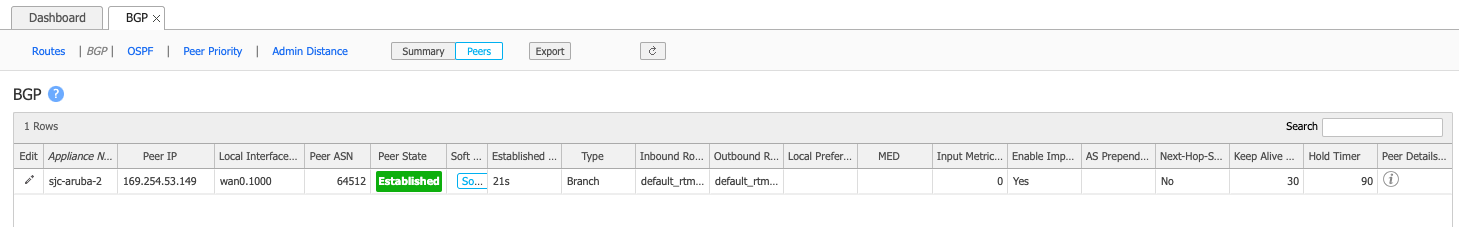

Quando bem-sucedido, o Peer State indica Established:

Validando sua conexão com o Google Cloud

Você pode revisar os detalhes da conexão, incluindo o estado da conexão, a partir da CLI com estes comandos:

• show interface wan0.<subinterface id> – Exibe detalhes de configuração e status atual dos dispositivos.
• show bgp neighbors ou show bgp summary – Exibe detalhes de configuração e status atual dos peers BGP.

Para iniciar uma sessão CLI a partir do Orchestrator

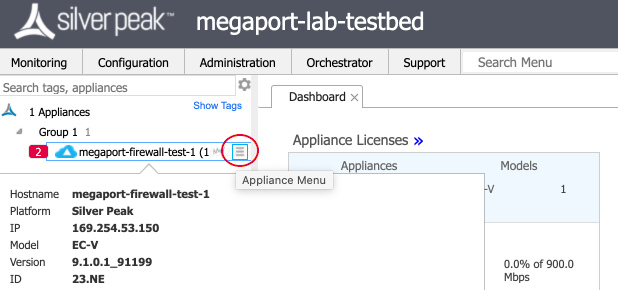

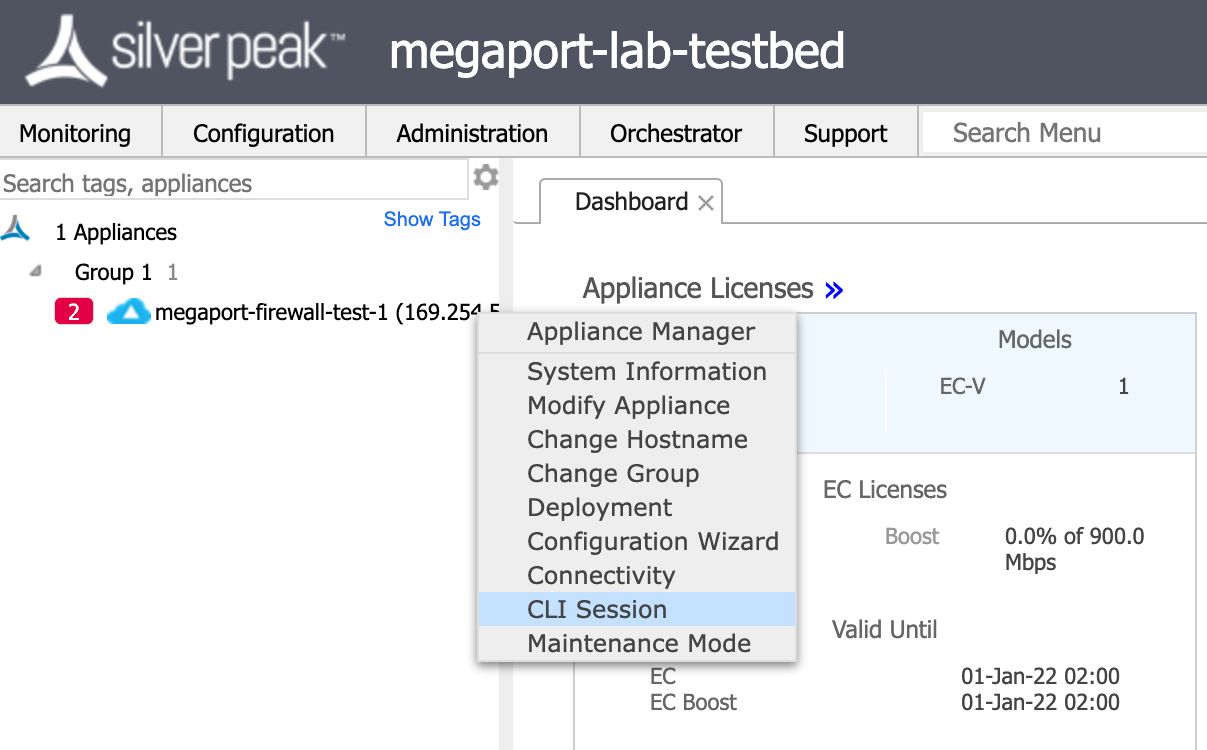

1. No Orchestrator, use o mouse para passar sobre o dispositivo e clique no ícone do Menu do Dispositivo à direita do nome do dispositivo.


2. Selecione CLI Session no menu.


3. Entre no modo enable para usar os comandos CLI recomendados para exibir detalhes de configuração.
